Арматурный каркас: устройство, особенности укладки ленточного и других оснований

Изготовление арматуры для буронабивных свай

Свайную опору можно армировать как с помощью отдельных прутов, так и с помощью готового каркаса

Для армирования буронабивных свай понадобятся рифленые стальные стержни сечением 10-12 мм. Их количество зависит от диаметра возводимых опор и может варьироваться от 2 до 4 штук.

Длину прутьев делают такой же, как и у буронабивной сваи, а при последующей возможной обвязке ростверком из железобетона добавляют 300‑500 мм на выпуски арматуры. Чтобы избежать сдвигов элементов каркаса их соединяют, применяя круглые или треугольные хомуты.

Для снижения трудоемкости армирование буронабивных свай делают, используя конструкции заводского производства. Они имеют треугольное сечение и применяются для монолитных балок. При заливке бетона металлические прутья должны быть скрыты раствором.

Схемы армирования

Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:

если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.

Размещение продольных прутьев приведено в таблице:

Условия	Минимальный шаг установки
Нижний каркас одним или двумя рядами	Не менее 2.5 см, диаметр стержня – максимальный
Верхний каркас на один или два ряда	Аналогично, не менее 3 см
Нижнее армирование с количеством рядов более двух	Аналогично, не менее 5 см
При выполнении уплотнения вибраторами	Все предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см.

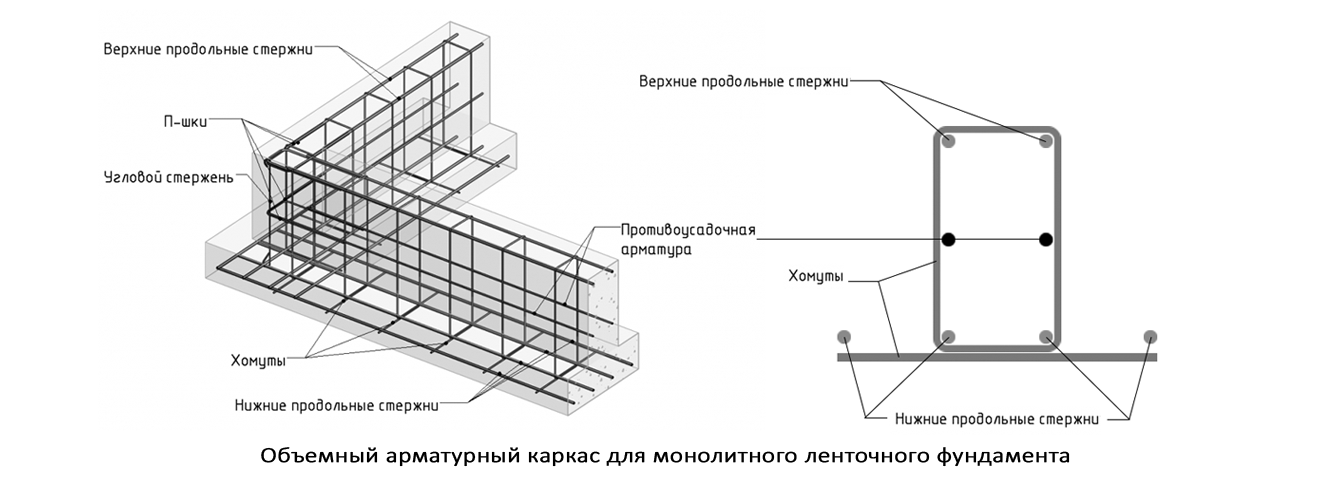

Хомут горизонтальный поперечный

Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.

Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.

Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.

Хомут вертикальный

Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.

Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

Угловое соединение

При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.

Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.

Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.

Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.

Армирование тупого угла

Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.

Примыкание стен

Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.

Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.

При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

Стойки.
Висячие.

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП 2.02.03-85 – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

диаметр;
марку бетона;
вид армирования;
глубину бурения;
механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
Монтаж обсадной трубы (в сыпучих и сырых грунтах).
Установку арматурных каркасов.
Бетонирование скважины.
Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Свайный буронабивной

Пожалуй, для буронабивного фундамента арматурный каркас сделать проще всего. Для его изготовления используют 2, 3 или 4 прута арматуры (их количество зависит от диаметра опоры) периодического профиля диаметром 12 мм. Длина арматуры равна длине буронабивной сваи+300-500 мм на арматурные выпуски при условии последующей обвязки железобетонным ростверком. Связку каркаса во избежание сдвигающих усилий или эксцентричных нагрузок осуществляют при помощи хомутов круглой или треугольной формы. Можно использовать заводские каркасы треугольного сечения, которые применяются в производстве монолитных балок перекрытий.

Полезные советы

Чем меньше соединений, тем прочнее каркас из арматуры. К тому же это намного облегчит производство работ и сэкономит дорогостоящий материал.

Вязать металлический каркас выгоднее загнутыми вертикальными распорками, нежели отдельными кусками. Такая технология значительно экономит деньги и силы, затрачиваемые на сооружение каркаса. Гнуть арматуру можно на специальном станке, а можно потратить пару часов и сделать его самостоятельно.

Если вы не знаете, как вязать арматуру для каркаса и нет подобного опыта работы, то лучше всего найдите помощников. Это не только облегчит вам работу, но и сведет к минимуму травматизм на стройплощадке.

Как вы убедились, создать самостоятельно каркас не так уж сложно. Главное – сделать правильные расчеты и приложить немного усердия.

Что такое армированный каркас и зачем он нужен

Армированный каркас состоит из стальных стержней. Чаще всего для арматуры используются рифленые изделия; они обеспечивают лучшее сцепление с цементом. Сетчатые арматурные конструкции добавляют прочность бетону, который может выдерживать ударные нагрузки, но не может выдерживать растягивающие усилия. Арматурный каркас устойчив к любым воздействиям и деформациям. Его наличие в фундаменте или поверхности здания (стены, полы, потолки) многократно повышает надежность здания и обеспечивает его целостность и долговечность.

Изготовление

Рамы изготавливаются на промышленных предприятиях или мастерами для собственного использования. Вы можете установить изделие самостоятельно, только если у вас есть определенный опыт. Слабые стержни или некачественный монтаж под давлением бетона могут привести к разрыву сборного блока, деформации стержня и нарушению целостности фундамента.

Прочность арматурных конструкций зависит от различных причин:

тип рамы;
марка стали;
диаметр и рифление прутков;
соединительные элементы;
Частота, с которой устанавливаются решетки.

Арматурные леса используются повсеместно и особенно необходимы в строительной отрасли. Их заявление включает следующее.

Арматурный каркас: область применения

Установка любого типа фундамента — ленточного, плитного, свайного.Монолитные бетонные конструкции не могут обойтись без арматуры. Несмотря на кажущуюся прочность, цементные изделия, не армированные металлом, могут крошиться и раскалываться.Армирование применяется в случае балок, колонн, поскольку они могут выдерживать большие нагрузки на перекрытия, а испытание их прочности на изгиб без металлической опоры не всегда бывает успешным.Тонкое плоское обрамление используется во внутренней и внешней отделке.

Их присутствие на плоскости стены помогает избежать в будущем растрескивания и деформации из-за перепадов температуры или влажной среды.Использование арматуры в перекрытиях зданий имеет большое значение. Он помогает противостоять изгибающим нагрузкам, давлению, разрыву и механическим ударам.Кладка может быть также усилена арматурой.

Он гарантирует прочность стены, даже если цемент низкого качества.Металлическая сетка поможет прочно держаться потолочным плитам, сделает стяжку пола прочной.Формы используются для изоляции труб, проходящих по поверхности земли. На плоскую решетку можно легко установить различные виды теплоизоляции.

Как рассчитать диаметр арматуры

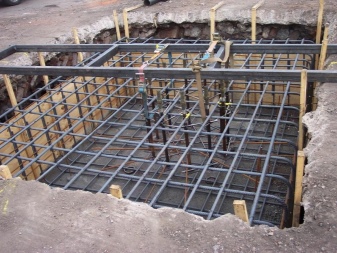

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник

Расчет нужной площади металлических стержней производят по такой последовательности:

вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = м2 (36см2);
показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
допустимый нахлест;
вертикальное армирование;
количество стержней для П-образных хомутов.

Классификация изделий

Арматурные каркасы применяются для устройства фундаментов, армирования стеновых конструкций в монолитном домостроении, строительстве дорог и мостов, производстве изделий из железобетона. Все каркасы делятся на тяжелые и легкие в зависимости от диаметра и расположения используемых стержней.

По форме каркасы подразделяются на:

пространственные (Т-образные, квадратные, круглые, треугольные),
плоские.

Отдельной разновидностью являются арматурные сетки. Из нескольких плоских каркасов методом сварки можно собрать пространственный каркас. Если выполнить эти работы непосредственно на стройплощадке, то расходы на транспортировку значительно снизятся за счет компактности перевозимых изделий.

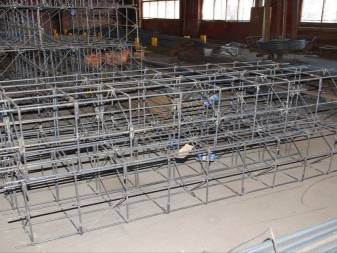

В то же время сборка пространственных каркасов в цехах производственного предприятия является гарантией качества и высокой прочности готового изделия, а экономия в этом случае достигается на монтаже.

Обустройство опалубки и подушки

Для того чтобы сделать опалубку, выбирают один из видов материала: ОСБ-плиты, деревянные щиты, фанеру или ДВП. Основной задачей опалубки является удерживание бетона так, чтобы не согнуться под его весом и давлением

Важно понимать, что чем выше фундамент, тем прочнее должен быть материал для конструкции

Этапы сборки можно разделить на 3 шага:

Первый шаг. Устанавливают распорки по всему периметру траншеи так, чтобы длина распорок была больше, чем высота фундамента, в два раза. Располагают их, отступая от низа основания на 70% его высоты. Их основной задачей будет удерживание деревянной основы.
Второй шаг. На этом этапе устанавливается опалубка из материала, который выбран заранее. Чтобы её можно было разобрать, деревянные элементы крепят внутри. Запрещены зазоры в готовом сооружении более чем 3 мм. Такой подход не даст вытекать бетону, и не приведёт к деформации готового фундамента.
Третий этап. На завершающем этапе смазывают опалубку техническим маслом (внутри). Это необходимо для легкого демонтажа опалубки после застывания бетонного раствора. После этого укладывают на дно траншеи подушку из песка. Её толщина до 20 см. Рекомендуют эту толщину укладывать в два слоя по 10 см. Уложив слой песка в 10 см – выполняют трамбовку. Так же утрамбовывают и второй 10-сантиметровый слой. Для упрощения трамбовки песок надо увлажнить.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.

При проведении работ по скреплению каркаса не рекомендуется использовать сварку узлов. Место сваривания подвержено быстрой коррозии из-за разрушения поверхностного слоя металла и изменения его качественных характеристик, прочное соединения лишает каркас гибкости, что является основной задачей при сохранности целостности фундамента.

Указания по сборке и сварке стержней арматуры

При сборке арматурных каркасов должна строго соблюдаться соосность стержней. Смещение не должно превышать 0,1d, а перелом в месте стыка — не более 3о. Размеры фланговых швов: высота h=0,25d, но не менее 4 мм, ширина b=0,5d, но не менее 10 мм.

Для сварки стержней из стали всех классов, кроме A-I, применяют электроды марки УОНИ 13/55У или аналогичные:

арматуру диаметром до 36 мм сваривают электродами диаметром 4-5 мм
арматуру диаметром 40 мм и выше — электродами диаметром 5-6 мм

Сварку выполняют без перерыва до полной заварки стыка, обязательно заплавляя кратеры. Затем заваривают фланцевые швы. Сила тока при ручной сварке колеблется от 220А при d=20 мм до 330А при d=40 мм.

Длина выпусков арматуры из тела бетона между стыкуемыми стержнями должна быть не менее 150 мм при нормальных зазорах и 100 мм при использовании вставки. При увеличенных зазорах между стыкуемыми стержнями допускается применение одной вставки из арматуры того же класса и диаметра.

Ленточный фундамент: плюсы и минусы

В качестве базового материала для ленточного основания используют бетон. Этот стройматериал применялся ещё в Древнем Риме, и активно использовался в качестве основы при возведении зданий. Приблизительно 200 лет назад застройщики решили увеличить прочность бетона. В результате был создан железобетон, совмещающий в себе полезные характеристики стальных прутьев и бетона. Благодаря фундаменту из стали и бетонного раствора появилась возможность создания прочных, надёжных и красивых строений. Добавление стальных прутьев в бетон при возведении фундамента назвали армированием.

Проектируя загородный дом, в большинстве случаев используют ленточный фундамент в качестве основы. На создание этого основания уходит приблизительно 25-30% от бюджета на строительство дома.

Плюсы ленточного основания:

Фундамент ленточного типа считается в строительстве одним из самых надёжных. Связывают это с тем, что все применяемые нагрузки на фундамент распределяются равномерно.
Конструкцию легко возвести и заполнить раствором.
Возможно использование фундамента для построек с подвальным помещением и перекрытиями из тяжёлых материалов (железобетон и монолит).
Такой тип основания без проблем можно утеплять, изолировать от насыщения влагой.
Для возведения фундаментного сооружения редко применяется спецтехника.
Фундамент долговечен, если соблюдаются правила строительства.

Как и все основания, ленточный фундамент имеет и свои минусы:

Требуется заранее провести анализ грунта, чтобы учесть его поведение при промерзании в зимние месяцы.
В сравнении с некоторыми основаниями – высокая стоимость и большой объём земляных работ.
Готовится фундамент долго, приходится ждать затвердения бетона для продолжения строительства.
Возможность использования этого типа основания только на плотных и каменистых почвах.
Не подходит для возведения на проблемном грунте (влажном, торфяном или пучинистом). На таких почвах фундамент нужно заливать на большую глубину, что приведёт к большим расходам.

Форма для ленточного фундамента соответствует плану постройки. Основание является замкнутой конструкцией, и прокладывается по всему периметру здания, обязательно под несущими стенами и внутренними перегородками.

Виды ленточного фундамента

Есть несколько видов этого типа фундамента, все они различны по технологии возведения и глубине закладки в грунт.

Цельнолитой фундамент – это железобетонная лента, которая возводится из бетонного раствора с предварительным армированием. Основание равномерно распределяет все нагрузки на почву. Чтобы увеличить срок эксплуатации основания и устойчивость к нагрузкам, выбирают качественную арматуру.
Сборный фундамент. Создаётся из заранее заготовленных или приобретённых бетонных блоков. Этот вид отличает долговечность и высокая прочность. Устойчивость повышают с помощью применения железобетонных подошв. Их устанавливают на песчаную подушку, сверху монтируются сами бетонные блоки. Данный вид фундамента используют в малоэтажном строительстве.
Мелкозаглубленное основание. Его закладывают выше уровня, на котором промерзает почва. Глубина закладки не больше 50 см. Если используется этот вид основания, то по всему периметру выполняют утепление, которое сведёт к минимуму воздействие природных факторов.
Заглубленное основание. Закладка выполняется на глубину, которая на 15-20 см ниже того уровня, где проходит линия промерзания почвы. Фундамент этого типа обустраивают с армированным поясом.

Требования ГОСТ и СНиП

Выполнение работ по изготовлению и последующему монтажу арматурных каркасов можно условно разделить на две регулируемые области:

производство сварочных работ. Главным нормативным документом является СНиП III-4-80, описывающие требования безопасности, прежде всего, пожарной, предъявляемые к выполнению сварочных работ. Они относятся к опасным и влияющим на безопасность жизни человека, поэтому контролируются особенно тщательно;
любые арматурные работы, в том числе изготовление и монтаж. Регулируются ГОСТами 19292-73 и 23279-85, а также несколькими СНиПами – 23-81, 3.03.01-87, 3.09.01 – 85, 2.03.01-84.

Основные требования следующие:

сварщики должны иметь действующую аттестацию;
работы могут выполняться в точном соответствии с предварительно разработанным ППР на сварочные работы;
арматурные каркасы изготавливаются в соответствии с чертежами на них.

Особенности конструкции

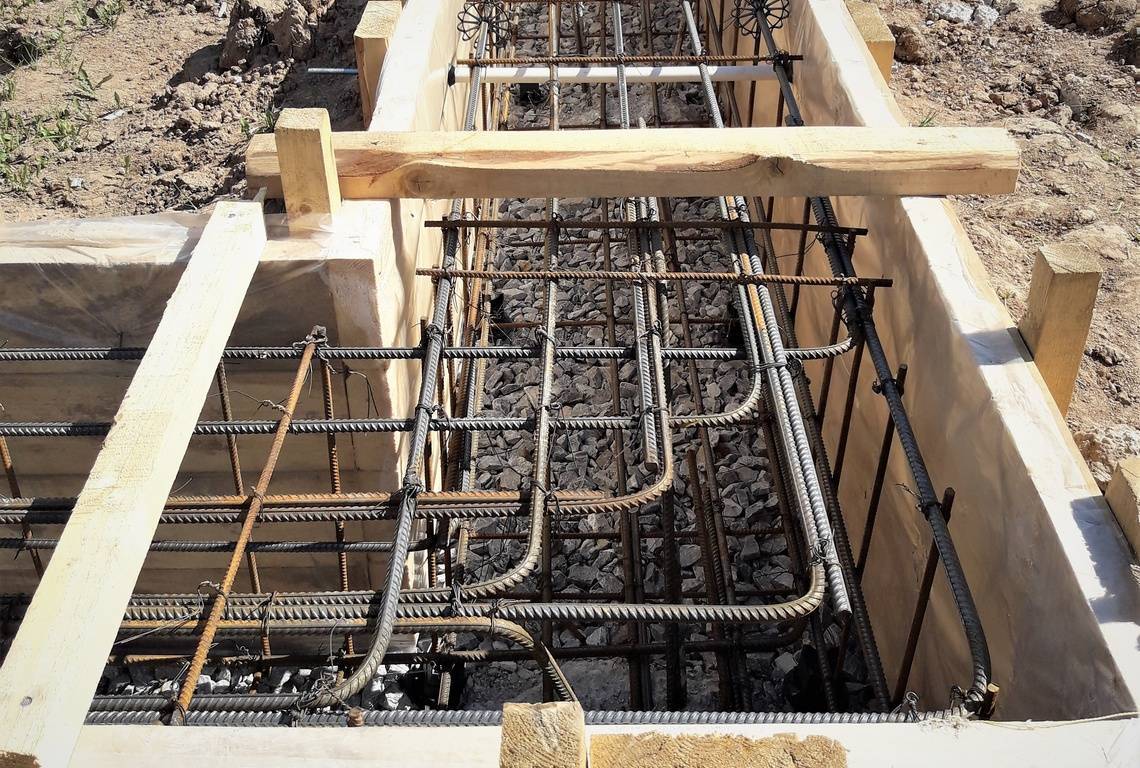

Арматурный каркас для ленточного фундамента обеспечивает прочность и надежность основания постройки, не позволяя ей растрескиваться и разрушаться под воздействие нагрузок и многих негативных факторов. Выбор арматуры осуществляется еще на стадии разработки проекта. От качества выбранного сорта зависит срок эксплуатации постройки и ее надежность. Подготовительная стадия включает несколько видов работ, среди которых:

проведение анализа почвы;
определение глубины залегания грунтовых вод;
расчет массы будущей постройки;
выбор вида будущего основания.

Изготовление арматурного каркаса фундамента осуществляется как до начала выполнения работ, связанных со строительством, так и во время их проведения.

Такая особенность используемых стержней арматуры для ленточного фундамента обеспечивает надежное сцепление с раствором, используемым для заливки фундамента. То, насколько прочным будет конструкция, зависит от нескольких факторов:

марка металлических прутов, используемых для монтажа;
сечение стержней;
сортамент арматуры;
соблюдение норм и правил во время работы над схемой будущего каркаса;
выбранный способ крепления прутов.

Качественный каркас из арматуры обеспечит полноценное противодействие сжатию конструкции.

Армирование фундамента требует использования при монтаже каркаса металлических прутов, сечением не менее 12 и не более 16 мм. Необходимое усиление конструкции обеспечивается использованием стержней класса А 2 или А 3, прочностные характеристики которых являются гарантией надежности и долговечности фундамента и, соответственно, всей постройки.

Армирование ленточного фундамента своими руками нельзя назвать очень сложной операцией, но проводиться она должна в строго установленном порядке и с соблюдением всех тонкостей технологического процесса. Это касается правильного выбора стержней для создания каркаса и способа их крепления.

Необходимые инструменты и материалы, чтобы изготовить армированный каркас

Армированные каркасы могут изготавливаться на промышленных предприятиях или непосредственно на самих строительных площадках. Поэтому можно собрать конструкцию нужной формы по индивидуальным размерам, также можно заказать на заводе раму со стандартными свойствами.

Для самостоятельного изготовления арматурной рамы вам понадобятся угловая шлифовальная машина и сварочный аппарат. При необходимости сварку можно заменить вязальной проволокой. Вам также понадобятся рулетка, строительный маркер, антикоррозийная грунтовка и кисть. Сырьем для каркаса послужит арматура различного диаметра.

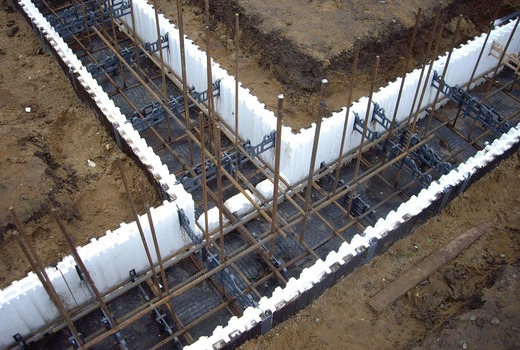

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту. То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав. В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом

Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Зачем нужно армировать ленточный фундамент

Сам бетон является довольно прочным и долговечным строительным материалом, хорошо выдерживающим вертикальное давление. Однако без надлежащего армирования фундамент не выдержит нагрузок на разрыв, сжатие в горизонтальном направлении и изгиб (все это приведет к образованию трещин). Поэтому основой любого ленточного фундамента является армирующий каркас. Зная о том, как правильно армировать ленточный фундамент, а особенно углы и места примыканий, можно собственноручно построить основу любого здания, будь то небольшая дачная беседка или трехэтажный дом. Правильно рассчитанная и изготовленная монолитная железобетонная конструкция фундамента станет гарантом долговечности и прочности любого здания.

Изготовление арматурных каркасов для фундамента
