Что такое абиссинский колодец или абиссинская скважина

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

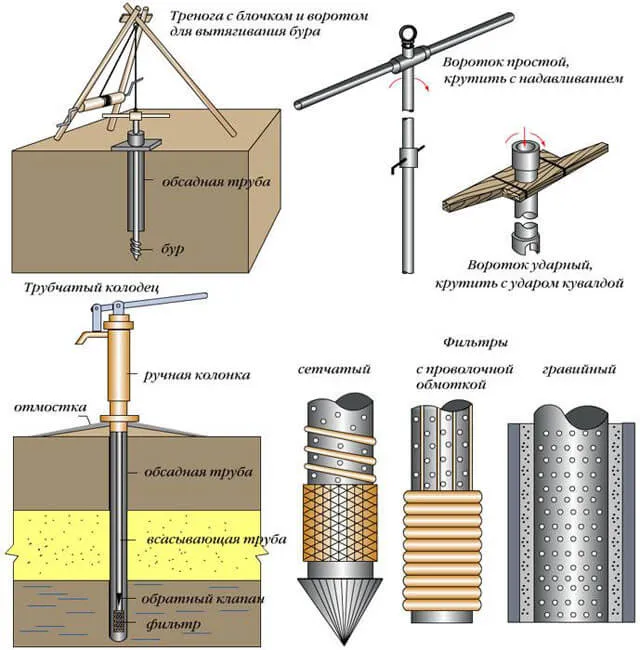

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Насос для абиссинского колодца и что нужно знать о скважинах – плюсы и минусы

Владельцев домов и садово-огородных участков, к которым не подведен централизованный водопровод, выручают естественные и искусственные водоемы, колодцы и скважины. Наиболее оптимальный вариант водоснабжения выбирается, исходя из конкретных условий и материальных возможностей хозяина, технико-экономических обоснований и опыта соседей по добыче воды. Самой выгодной с практичной точки зрения и быстрой по времени устройства считается абиссинская скважина. Мастера утверждают, что при благоприятных условиях наслаждаться появлением на участке живительной влаги можно будет уже через несколько часов работы. Но для этого к системе понадобится подсоединить насос для абиссинского колодца.

Чем хороша абиссинская скважина?

Список достоинств любого абиссинского колодца обширен:

1. Дешевизна. Действительно, цена такой скважины «под ключ» никак не окажется дороже 25 000 рублей. В среднем обустройство выйдет в 14 000-15 000 тысяч. Плюс еще тысяч 5-9 уйдет на приобретение и установку соответствующего оборудования. Если сравнивать со стоимостью шахтного колодца, то там только рытье встанет в 35-40 тысяч рублей. И чтобы обустроить двойной шатер (если, конечно, заботиться о качестве добываемой воды), придется потратить еще столько же.

Важно

Двойной шатер — это не навершие над колодцем, как кому-то может показаться. «Двойным шатром» специалисты называют тип водозаборного устройства, оборудованный на самом дне шахтного колодца.

2. Скорость проходки. Для проходки абиссинской скважины не потребуется строить буровую вышку. Ей даже тренога не потребуется. Ведь в России глубина залегания водоносных пластов в земле колеблется от 2-х до 15-ти метров. Можно обойтись ударно-канатным бурением и добраться до питьевой воды буквально за несколько часов, если работать вдвоем. Если же в процессе бур застревает или скважина оказывается пустой, извлечь оборудование будет совсем несложно. Это делается с помощью автомобильного домкрата, упертого в подбабок. И все переносится в следующий квадрат для новой попытки, с учетом корректирующих поправок «на воду».
3. Экологичность. Поскольку у абиссинской скважины нет обсадной трубы, это исключает проникновение в водосбор верховодок, то есть паводковых и талых потоков. Вот и выходит, что даже в окрестностях какого-нибудь мегаполиса вполне реально получить с помощью такого колодца практически артезианскую воду по качеству.
4. Санитария. По вышеописанным причинам абиссинскую скважину можно считать почти идеальной и с точки зрения санитарии. Такой колодец можно забить хоть из подвала дома — вода все равно останется чистой и пригодной для питья и хозяйственного использования. А в таких условиях и приямок делать не придется, ведь скважина в подвале зимой так и так не замерзнет.
5. Долговечность. Чтобы судить о продолжительности эксплуатации абиссинских скважин, достаточно упомянуть тот факт, что те самые колодцы англичан в Эфиопии исправно функционируют и по сей день. И не требуют какого-то особенного ухода. По факту абиссинский колодец будет давать воду до тех пор, пока она остается в его водоносном пласте.
6. И самое главное. Для того, чтобы оформить абиссинскую скважину, не потребуется абсолютно никаких разрешительных документов. Не нужно покупать лицензий и регистрировать колодец в инстанциях. Не надо делать абсолютно ничего, кроме того, что пробить и пользоваться. Закон Российской Федерации на этот счет дает совершенно четкие разъяснения: граждане страны на своих земельных участках имеют право добывать любые полезные ископаемые с глубины, которая не превышает 5 метров, а также проходить скважины на воду до первого водоносного пласта. То есть такие скважины не должны быть артезианскими, а больше никаких запрещающих распоряжений на этот счет не имеется.

Важно

Законодательно абиссинские скважины пока можно бурить без официальных разрешений и регистраций, а также без уплаты налога. Но только на территории РФ. В большинстве бывших стран Советского Союза разрешений на это тоже не потребуется, но там в налоговых кодексах прописаны налоги на полезные ископаемые. Это нужно иметь в виду и проверять, прежде чем что-то добывать, в том числе воду.

Абиссинская скважина: что это такое, плюсы и минусы

Сегодня многие собственники приусадебных участков и загородных домов выбирают абиссинские скважины в качестве источника водоснабжения. Этот метод добычи воды был изобретен в XIX веке в стране Абиссиния (нынешняя Эфиопия), откуда и пошло его название. Но что же такое абиссинская скважина, и какие преимущества и недостатки она имеет?

Что такое абиссинская скважина

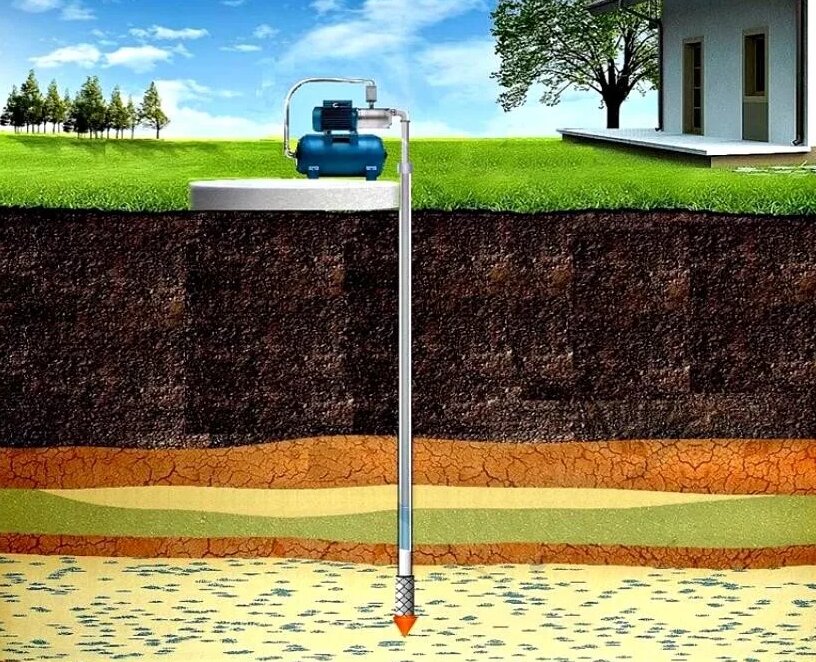

Абиссинская скважина — это тип водозаборной скважины, используемой для добычи подземных вод из неглубоких водоносных слоев, обычно до 20-30 метров глубиной. Этот вид скважины бурится при помощи специального оборудования и состоит из стального трубопровода, которым проникают в грунт, с фильтрующим элементом на конце.

Преимущества абиссинской скважины

Простота и быстрота установки. Бурение абиссинской скважины не требует специальной техники и обычно занимает небольшое количество времени. Это делает её идеальной для быстрого обеспечения водой новых участков или в ситуациях, когда время является критическим фактором.

Относительная дешевизна. В сравнении с артезианскими скважинами, абиссинская скважина обычно стоит гораздо меньше. Это связано с тем, что для ее установки требуется меньше оборудования и времени.

Незначительное воздействие на окружающую среду. Поскольку абиссинская скважина использует неглубокие водоносные слои, она меньше влияет на окружающую среду в сравнении с глубокими скважинами.

Недостатки абиссинской скважины

Ограниченный объем воды. Поскольку абиссинская скважина берет воду из неглубоких слоев, она может не обеспечивать достаточное количество воды, особенно в сухие периоды.

Влияние на качество воды. Водозабор происходит из поверхностных слоев, что может влиять на качество воды. Такие скважины часто подвержены загрязнению из-за отсутствия достаточных природных фильтров, особенно в районах с плохими экологическими условиями.

Меньшая долговечность. В сравнении с артезианскими скважинами, абиссинская скважина обычно имеет более короткий срок службы. Это связано с ее конструкцией и тем фактом, что она работает в более агрессивных условиях, таких как поверхностные водоносные слои.

В заключении, абиссинская скважина является прекрасным выбором для обеспечения водоснабжения в определенных условиях. Она предлагает ряд преимуществ, таких как быстрота и простота установки, относительная дешевизна и минимальное воздействие на окружающую среду. Однако, перед тем как выбрать этот тип скважины, следует учесть ее недостатки, такие как ограниченный объем воды, потенциальное снижение качества воды и меньшая долговечность.

Бурение абиссинской скважины: процесс и нюансы

Важным аспектом абиссинской скважины является то, как она создается. Процесс начинается с бурения скважины до нужной глубины. Затем в отверстие вставляют металлическую трубу, на конце которой находится фильтрующий элемент. После этого производится откачка воды, что приводит к формированию водоприемной зоны вокруг фильтра.

Стоит отметить, что геология участка играет ключевую роль в этом процессе. Если водоносный слой глубоко или сложно доступен, то абиссинская скважина может быть непрактичной. В этом случае может потребоваться применение других методов бурения.

Обслуживание абиссинской скважины

Даже с учетом своих преимуществ, абиссинская скважина требует регулярного обслуживания для обеспечения его эффективной работы. Это включает в себя периодическую чистку и замену фильтра, а также мониторинг качества воды. В случае заметного ухудшения качества воды, следует проконсультироваться с специалистом.

Сравнение абиссинской и артезианской скважины

Сравнивая абиссинскую скважину с артезианской, можно заметить ряд отличий. Артезианская скважина бурится на гораздо большую глубину и может обеспечить большую подачу воды. Однако она также требует значительно больше времени и ресурсов для бурения, что делает ее более дорогой в установке. Кроме того, в отличие от абиссинской скважины, артезианская скважина обычно требует насоса для подъема воды.

Заключение

Абиссинская скважина представляет собой практичное и экономически эффективное решение для обеспечения водоснабжения загородного дома или дачи. Однако перед принятием решения о ее установке необходимо учесть все плюсы и минусы этого типа скважины, а также провести тщательное исследование геологических условий участка.

Также необходимо помнить о важности регулярного обслуживания и мониторинга качества воды, чтобы обеспечить надежность и безопасность использования абиссинской скважины. Если у вас есть сомнения или вопросы, рекомендуется обратиться к профессиональным специалистам по бурению скважин.

Где нельзя бурить абиссинскую скважину?

Скважины «на песок» запрещено забивать:

• в оврагах;
• на обрывах;
• и склонах крутых холмов.

И все потому, что в этих местах даже незначительный отбор почвенных вод может нарушить естественный дренаж, и угроза оползней возрастет в разы.

Кроме того, нельзя бить абиссинскую скважину ближе, чем на 15 м:

• от хлева или птичника;
• компостной ямы;
• пудр-клозета.

От выгребной ямы или навозной кучи до колодца должно быть не менее 30 м, а от ближайшего кладбища, скотного двора или птицефермы — не менее 300 м. Если же в окрестностях находится промышленный полигон отходов (свалка) или канализационный отстойник, то до них должно быть не менее 3,5 км. Как и до секретных предприятий химической или атомной промышленности.

Важно

Чтобы не просел грунт, обычные колодцы нельзя бурить ближе, чем на 15 м от построек жилого и хозяйственного назначения. Но к абиссинским скважинам это отношения не имеет. Просадки от них не отмечались, поэтому специалисты и говорят, что бить их можно «прямо в подвале дома».

Плюсы и минусы

В случае большой производительности скважина-игла имеет некоторые плюсы и минусы. Среди недостатков можно выделить:

• Ограничения по глубине. При расстояние более 9 м придется производить заглубление насоса, а это трудоемкий и сложный процесс.
• Если долгое время ее не эксплуатировать, скважина или колодец будет нуждаться в прочистке. Прокачка абиссинки – очень трудоемкое дело. Причина тому – маленький диаметр трубы.

Положительные стороны:

• Бурение происходит с минимальными трудозатратами.
• Подаваемая жидкость в 90% питьевая. Вам не придется устанавливать сложную фильтрационную систему.
• Легкость производства скважины иглы в доме или на даче.
• Минимальный набор оборудования, не требующий спецтехники для его транспортировки.
• Возможность устройства на автомойках, так как дебит скважины составляет до 500 л/час. Производительность – до 60 л/час.
• Нет необходимости оплачивать дорогостоящие услуги специалистов.
• Отсутствует потребность в получении лицензии для бурения.
• Минимальная стоимость всей установки.
• Продолжительный срок эксплуатации.

Делаем абиссинскую скважину своими руками

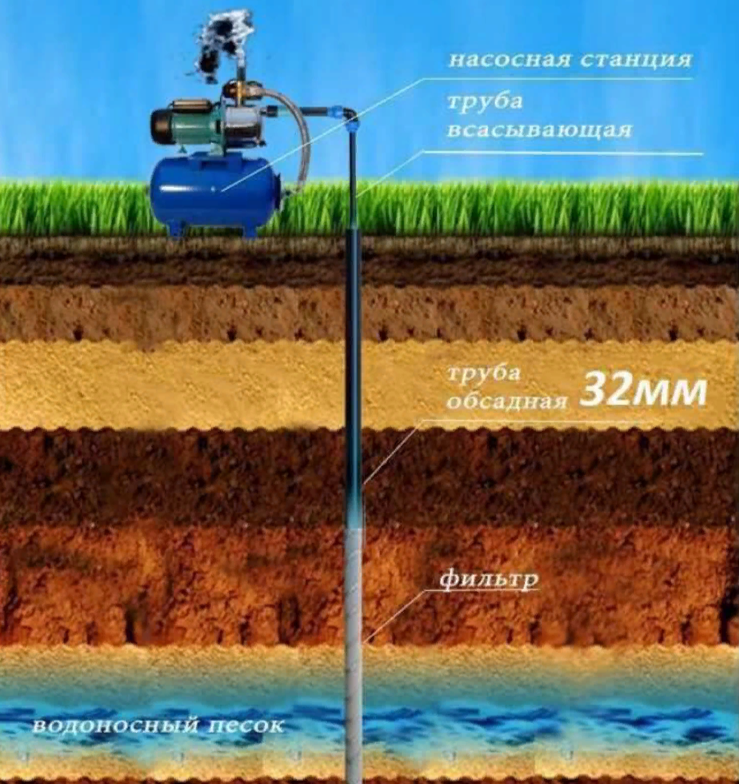

Чтобы сделать абиссинскую скважину своими руками, предварительно оценивают силы и возможности. Затем покупают необходимые материалы, инструменты. Как именно сделать «иглу», описано выше:

• на трубу диаметром до 40 мм накручивают наконечник иглы;
• шов стыка сваривают;
• на расстояние до 1,5 от основания трубы наносят метки, затем просверливают отверстия диаметром в 1 см;
• накручивают на фильтр несколько слоев нержавеющей проволоки, сверху опутывают фильтр по всей длине мелкоячеистой сеткой, все фиксируют хомутами из нержавейки;
• на верхнюю часть трубы устанавливают насос, удобнее работать устройством с подключением к сети – это увеличивает эффективность потребления воды, водораздачи.

Если хомутов нет, проволоку и сетку приваривают, но только с помощью оловянного припоя, свинцовый припой под запретом – свинец испортит качество воды.

Забивание стальной «бабой» (пошаговое с фото)

Стальной бабкой или бабой называют металлическую чушку весом до 50 кг с ручками. На трубу сначала закрепляют подбабок – хомут, который стягивают болтами. Этот элемент защитит трубу от разбивания бабой, возьмет на себя всю энергию от удара и передаст наконечнику трубы. По мере заглубления на верхнюю часть трубы накручивают дополнительные колена, дожидаясь достижения нужной глубины.

Пошаговое руководство обустройства абиссинской скважины с помощью металлической бабы достаточно простое:

№	Что делать	Фото
1	Купить 5 оцинкованных труб длиной 1,6 м, поручить нарезку резьбы или нарезать самостоятельно. Диаметр труб 1,4 дюйма. Купить стальные муфты, переходник	Элементы для трубы
2	Приобрести стальную иглу с фильтром	Готовый наконечник для «иглы»
3	Оценить качество фильтра, плотности намотки проволоки	Качественная намотка проволоки на фильтр
4	Подготовить стальную бабу, найти насос для прокачки воды	Баба может быть и такой
5	Сделать ямку в месте будущего забивании «иглы»	Ямка может быть неглубокой до полуметра
6	Немного забить трубу бабкой, выровнять по отвесу, зафиксировать ровность плашками или любым подручным материалом и начать забивать на нужную глубину	Зафиксировать трубу и можно забивать

Каждый удар бабы подвигает трубу до 50-70 мм, через определенное время (6-7 метров) в трубу начинают заливать воду – как только вода ушла, наконечник уперся в водоносный слой. Теперь следует поставить насос и начать прокачку.

Прокачка воды может занять много времени, сначала идет мутная вода, затем будет чистая

Если через 30-40 минут вода поступает мутная, придется забивать «иглу» дальше – водоносный слой смешан с грунтом и чистой влаги хозяину не дождаться.

Забивание прутком (пошаговое с фото)

Забивание «иглы» прутком – процедура, менее распространенная, но иногда, единственно возможная. Например, если первоначально скважина была мало заглублена, затем дебет понизился и нужно пробиваться глубже.

Чтобы не вынимать всю конструкцию, внутрь трубы устанавливают металлическую штангу в виде толстого арматурного прутка, начинают забивать по прутку, максимально заглубляя наконечник.

Пруток должен легко и свободно двигаться внутри трубы абиссинской скважины

Для удобства пробивания скважины прутком, обустраивают хомут с блоками. Этот хомут помогает опускать пруток с нужной силой, надавливая на обратную сторону конуса, который венчает фильтр.

Схема обустройства хомута с блоками для пробивания «иглы» прутком

Забивание прутком – оптимальный выбор в пользу сохранности резьбового стыка труб, однако конус в этом случае должен быть накрепко приварен к фильтру.

Достоинства и недостатки абиссинского колодца

Абиссинский колодец и качество воды. Понятия “питьевая” – “непитьевая” практически вообще не связаны с глубиной, по химическому составу вода из простого или абиссинского колодца может быть значительно лучше (не содержит растворенного железа, тяжелых металлов и др.), чем вода с глубины 25 – 30м и даже с 80-120м.

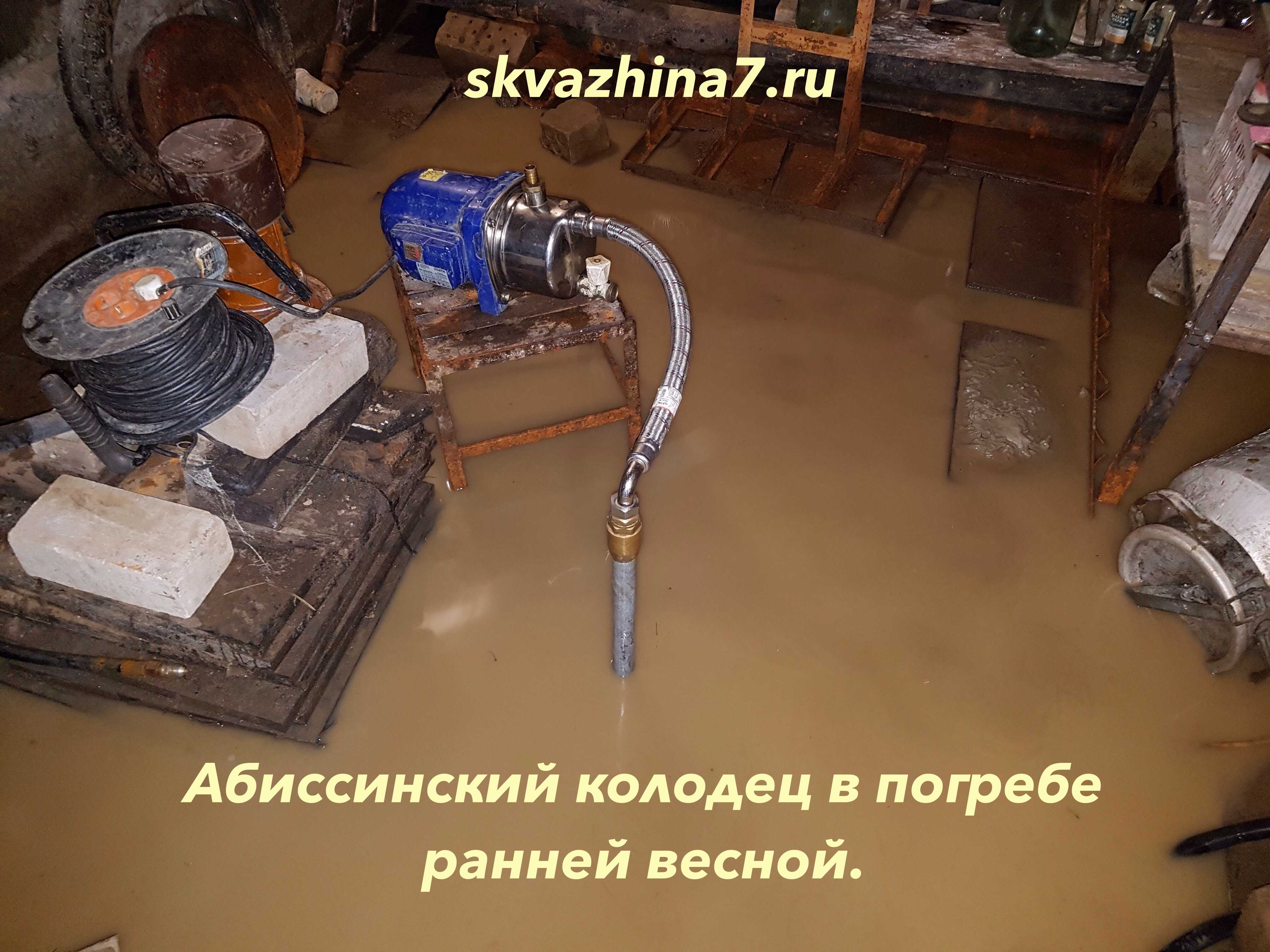

Всесезонность: абиссинский колодец может использоваться и зимой. При небольшой глубине – до 12 м – идеальным вариантом для зимней эксплуатации будет Изготовление скважины непосредственно в доме. Если такое решение невозможно, то монтаж абиссинского колодца осуществляется рядом с домом, далее делается подкоп и утепленное соединение с насосной станцией, располагающейся в помещении.

Также возможно устройство скважины на улице с дальнейшим ее утеплением посредством внешней пристройки к дому или отапливаемым домиком для скважины.

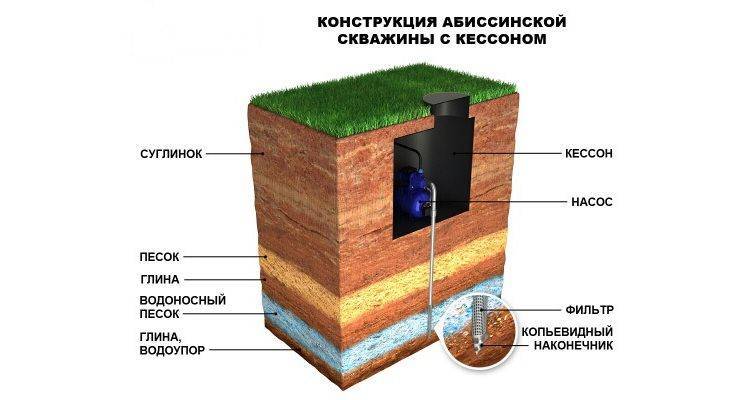

Самым капитальным решением для зимнего обустройства абиссинского колодца является кессон – обустроенная яма, на дно которой устанавливается насосная станция, а далее прокладывается утепленная проводка в дом.

Достоинства абиссинского колодца:

• Быстрота изготовления (обычно 5-8 часов)
• Возможность установки в условиях ограниченного пространства, то есть в любом месте участка, а также в помещении (подвале дома, на кухне, в подполе, в санузле, в гараже, бане и т.д.)
• Отсутствие каких-либо специальных требований к подъездным путям. Возможна остановка вне пределов участка и доставка необходимого оборудования через калитку шириной менее 1 м. Или же, при работе в стесненных условиях (подвале или другом закрытом помещении), возможен перенос бурового оборудования вручную.
• Высокая производительность (наружный насос или автоматическая станция могут выдавать 50-60 л/мин.)

Ограничения в применении:

• Ограничение по глубине (до зеркала воды должно быть не более 8 м, хотя сам “колодец” может иметь и большую глубину вплоть до 40 м.), что объясняется вакуумным способом поднятия воды (при среднем атмосферном давлении 746 мм рт. ст. величина водяного столба составляет теоретически ~ 10,5м, а практически ограничивается 8 м).
• Изготовление абиссинского колодца возможно не во всех районах Подмосковья, это объясняется природными условиями в каждом конкретном месте бурения.

Конструктивные особенности

За 150 лет своего существования абиссинская буровая установка практически не изменилась. Были периоды, когда о ней вообще забывали, несмотря на выдающиеся эксплуатационные характеристики. В первую очередь выделяют простоту конструкции и высокую скорость обустройства скважины. Классические трубные и шахтные колодцы в этом отношении заметно отстают.

Схема абиссинки включает в себя два основных узла:

1. Буровой снаряд. Он состоит из пробивающего землю наконечника и ствола, который наращивается по мере заглубления. Внутри колонны имеется канал для подачи воды на поверхность земли. Она состоит из набора труб, а не цельного стержня.
2. Копер. Комплексный элемент, включающий металлический треножник и тяжелую болванку (она выполняет функцию ударника). Треножник в верхней точке оснащен парой блоков, через которые протянуты веревки, на них висит болванка.

Чтобы переместить болванку в верхнюю точку конструкции, веревки нужно натянуть. Их ослабление провоцирует стремительное падение груза вниз на размещенную под ним платформу, которая выполняет роль наковальни. Повторяя раз за разом это действие, добиваются постепенного заглубления колонны в землю. Платформа включает в себя два симметричных элемента. По площади соприкасающаяся с болванкой поверхность молота превосходит площадь платформы.

Погрузившийся в почву отрезок ствола освобождают от наставки (платформы). На него одевают сверху следующую часть колонны винтовым способом. После этого наковальню устанавливают на верхушку. Процедура заглубления колонны проводится до момента погружения нижней части скважины иглы внутрь водоносного горизонта. Этот слой нужно не просто пробить, но и углубиться в него, как минимум, на 1 м. Согласно нормативам, горизонт должен быть пересечен на 2/3 его мощности. Как правило, при проведении самостоятельного бурения провести необходимые расчеты практически нереально. Для этого потребуется специальные гидрогеологические изыскания.

По ходу процедуры необходимо периодически проверять, не появилась ли вода. Профессионалы используют для определения уровня воды в горизонте довольно простой прибор, который способен обеспечить необходимые замеры при глубине абиссинской скважины в пределах 15-ти метров. Речь идет о полом металлическом цилиндре (его называют «хлопушкой»). Внешне прибор напоминает перевернутый стальной стакан, для фиксации которого к рулетке используется петля.

Во время контакта нижней части хлопушки с поверхностью воды, раздается характерный хлопок – это признак того, что водоносный слой достигнут. Простейшую самодельную хлопушку изготовляют из крупной гайки, подвешенной плашмя на тонкий трос. В идеале гайку заменяют увесистым конусом из металла или пластика, он должен быть открытым с двух сторон. Иногда народные умельцы применяют еще одно остроумное приспособление для контроля бурения. В этом случае внутрь колонны помещается простая полимерная труба. На факт появления воды внутри шахты укажет хлопок.

Подведем итоги

При выборе типа скважины следует учитывать потребности дома и особенности местности. Чтобы узнать, на какой горизонт лучше бурить на вашем участке, оставьте заявку на сайте. Консультант подскажет, какой вид скважины вам подойдет, и рассчитает смету под ключ.
