Способы монтажа водяного теплого пола без стяжки

Теплый пол без стяжки — достоинства

Сетчатые обогревательные маты имеют неоспоримые преимущества в отличие от других аналогов при обустройстве полов с подогревом:

1. Равномерно нагревают всю площадь помещения.
2. Могут применяться как основной или дополнительный источник обогрева. Причем даже без демонтажа устаревшего кафельного покрытия, которое достаточно обработать абразивом для улучшения цепляющих качеств либо специальной грунтовкой, например, “Бетоноконтакт” для придания некоей шероховатости.
3. Отлично сочетаются с разными напольными покрытиями: керамическая плитка, линолеум, ламинированная доска.
4. Простые при монтаже, эстетичные.
5. Имеют длительный срок эксплуатации.
6. Доступные к укладке под чистовой пол, поэтому исключены любые ограничения при проектировании.

Обновить керамическое покрытие, утеплить без утомительных работ по демонтажу сегодня просто. Производители придумали популярный теплый пол без стяжки — обогревательные маты. Минусы матов отсутствуют, но имеются свои особенности. Например, двухжильные типы оснащены одним холодным концом для включения в электросеть. Значит, не нужно протягивать вторую сторону мата к точке крепления терморегулятора. Одножильные варианты оснащены двумя проводами для подключения, поэтому потребуется один из проводов вернуть в начало укладки.

Технология укладки электрического теплого пола на сетчатые обогревательные маты

Дешевле приобретать одножильные нагревательные маты, поскольку они дешевле, тоньше своих аналогов, быстрее нагреваются, но менее удобны в монтаже, старая технология изготовления и практически уходят с рынка.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Водяной теплый пол под ламинат

Теплые полы все чаще появляются в новых домах, квартирах и становятся такой же необходимой системой отопления наряду с радиаторным. Более того, теплые полы могут полностью заменить традиционную систему отопления. Они эффективнее обогревают пространство, создают комфортный микроклимат в помещение и благотворно влияют на здоровье человека.

В данной статье мы приведем самый экономичный вариант водяного теплого пола, на который можно уложить ламинат. Сделан он без заливки бетонной стяжки, что заметно облегчает работу.

Этот способ отлично подходит для каркасного дома, где многие не понимают, как сделать водяные теплые полы. Он так же подойдет и для квартир с индивидуальным отопление

Затраты на обустройство данного водяного пола будут минимальными, а уложить его можно самостоятельно, своими руками, из обычных строительных материалов которые продаются в каждом магазине.

Необходимые материалы

Так как этот вариант водяного теплого пола проектировался для каркасного дома, а финишным покрытием послужил ламинат, то подбор материалов мы начнем с чернового настила.

Для этого понадобятся обрезные доски. Как правило, используют доску толщиной 50 мм. Можно использовать и шпунтованные, но тогда затраты на материал существенно возрастут.

По своему усмотрению вы можете уложить и другие материалы, например фанеру, ДСП или плиты Green Board.

Так же придется купить обрезные доски толщиной 20 мм. Такая толщина обусловлена диаметром металлопластиковых труб. В нашем случает их диаметр составляет 16 мм. Если диаметр будет больше, то и толщина доски увеличится.

Доски должны быть высушены и самое главное, иметь одну толщину. Все дело в том, что на них будет лежать ламинат, а перепад высоте для ламина не должен превышать 2 мм.

Далее понадобятся сам нагревательный элемент водяных теплых полов.

В качестве дешевого варианта отлично подойдут металлопластиковые трубы диаметром 16 мм. Они отлично гнутся, а их длина практически не ограничена, так что соединений в этой системе будет минимально.

Продаются и более дорогие трубы сделанные из сшитого полиэтилена. Другое их название PEX трубы.

Еще для нашего водяного теплого пола потребуется фольга. Она будет равномерно распределять тепло от труб по поверхности. Фольгу нужно брать толщиной 50 мкм и более.

Для более удобной регулировки температуры используют термостатический клапан. Он так же уменьшает или увеличивает поток воды в трубе, но в автоматическом режиме.

Таким образом нам потребуются следующие материалы:

• Доски чернового пола толщиной 50 мм,
• Обрезные доски толщиной 20 мм,
• Металлопластиковая труба D16,
• Фольга 50 мкм,
• Вентиль.

После покупки и подготовки материалов можно приступить непосредственно к укладки водяных теплых полов и настилу ламината.

Поэтапно рассмотрим весь процесс и дадим необходимы комментарии.

1. Самым первым этапом является укладка чернового пола. Здесь достаточно все просто. Черновые доски в каркасном доме укладываются перпендикулярно на лаги и фиксируются саморезами.

Предварительно один край доски делают полукруглым, для заворота металлопластиковой трубы.

Эти доски крепят к черновому основанию перпендикулярно через каждые 20 мм. Таким образом создаются пазы для последующей укладки труб.

Ее нарезают на полосы шириной равной двум расстояниям между трубами и аккуратно вставляют в пазы образованные досками.

Фольга нужна для распределения тепла и равномерного обогрева поверхности.

6. Завершающим этапом будет укладка ламината

Перед тем как это сделать важно, чтобы система водяных теплых полов поработала пару дней и вы были уверены в ее надежности

Таким образом без больших вложений можно получить отапливаемые теплые полы, которые по своим характеристиками ничуть не уступают фабричным.

Для тех, кто сомневается в данной конструкции нужно сказать, что она достаточно проста и ломаться здесь практически нечему.

Частые ошибки при монтаже

Иногда после укладки без стяжки наблюдается неправильное функционирование системы обогрева половых покрытий. К снижению эффективности могут привести ошибки, которые были допущены при укладке оборудования:

1. Не качественная теплоизоляция. Чтобы избежать тепловых потерь рекомендуется в качестве утеплителя использовать вспененные полимеры. Они обладают достаточно высокими теплоизоляционными свойствами. Утеплитель должен полностью покрывать основание пола. При этом не допускается наличие зазоров между отдельными частями материала.
2. Неверное проведение расчетов. Перед началом монтажных работ обязательно составляется схем укладки трубопровода. Определяется возможное давление на деревянное перекрытие всей конструкции. Выполняются расчеты требуемой мощности отопительного оборудования.
3. Не точная установка датчика температуры. Прибор должен быть расположен недалеко от греющего контура. При этом слишком прятать его не рекомендуется, чтобы не возникло сложности при его замене в случае поломки.

После укладке системы обогрева пола без стяжки необходимо сохранять схему монтажа трубопровода. Это позволит избежать аварийных ситуаций, если возникнет необходимость просверлить в полу отверстие.

Монтажные работы не должны проводиться в спешке. Весь процесс установки оборудования должен быть продуманным. При выполнении укладки своими руками рекомендуется предварительно проконсультироваться у специалистов. Равномерный и качественный обогрев помещения может обеспечить только правильно установленный теплый пол.

Материалы, необходимые для укладки водяного теплого пола

Так как нам необходимо выполнить монтаж водяного пола без стяжки, то нам понадобится выложить трубы, через которые будет поступать тепло, на деревянную или полистирольную основу. Сверху на эти трубы нужно установить подложку, которая будет препятствовать прохождению влаги. И завершающий этап – укладка напольного покрытия, такого как ламинат, паркет, ковролин или плитку, в зависимости от ваших предпочтений.

Укладка водяного пола

Пенополистирольная плита предназначена для того, чтобы обеспечить теплоизоляцию поверхности, и она защищает от лишних теплопотерь. Еще одна основная функция этой части – обеспечить удобство при укладке труб за счет наличия специальных пазов и выступов, что дает возможность установить трубы в необходимом положении и как следует их закрепить.

Деревянные модули выполняются из ДСП или фанеры, и имеют каналы, в них располагают специальные пластины, и сверху них выполняется установка труб.

Теплораспределительные пластины имеют одну плоскую часть, которая прилегает к напольному покрытию, тем самым нагревая его, и распределяя тепло равномерно по всей площади. Чаще всего эти элементы выполняются из оцинкованной стали или алюминия.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

• Нагревательная плёнка.
• Полиэтиленовая плёнка.
• Теплоизоляционная подложка.
• Термостат и температурный датчик.
• Провод (сечение — от 2,5 кв.мм).
• Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh2vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

Какой кабельный пол лучше выбрать

Подбирая подходящую систему отопления, следует обращать внимание на определенные технические характеристики и особенности эксплуатации. Какой электрический теплый пол выбрать под линолеум или ламинат?

Какой электрический теплый пол выбрать под линолеум или ламинат?

Какой электрический теплый пол выбрать под линолеум или ламинат?

Нагревательные электрические маты для тёплого пола — оптимальное решение под ламинат. Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки. Небольшие перепады основания скроет подложка под покрытие.Электрические нагревательные маты не предназначены для укладки под линолеум. Напольное покрытие чувствительно к любым перепадам на поверхности основания. Преимуществом матов является то, что достаточно легко выполнить монтаж своими руками.

Кабельные системы подогрева полов — подходят под любой тип напольного покрытия. Кабельный обогрев должен обязательно подключаться к терморегулятору (за исключением саморегулирующего кабеля). Греющий провод укладывают в стяжку, выполненную мокрым или сухим способом.Технология укладки теплого пола кабелем позволяет получить идеально ровное основание, необходимое для дальнейшего монтажа как ламината, так и линолеума. Саморегулирующийся греющий кабель — принцип работы провода основан на использовании специальной матрицы, позволяющей регулировать интенсивность нагрева, без использования терморегулятора и автоматически подбирая оптимальный температурный режим работы.Саморегулирующийся кабель, является оптимальным решением, для укладки под линолеум.

Для кабельного электрического подогреваемого пола или матов, подойдет ламинат. Для линолеума лучше всего уложить саморегулирующиеся полы, но допускается и применение традиционного нагревательного кабеля.

Рассматриваем оба вариант сухой стяжки: деревянный и полистирольный

Чаще всего нам приходится выполнять монтаж греющего пола, работая с деревом. Современные технологии позволяют использовать для работ широкий спектр строительных и отделочных материалов на основе древесины.

Деревянная система теплых полов

Деревянная система самый распространенный .

Толщина материалов, используемых для опорного слоя должна чуть-чуть превышать диаметр трубы водяного контура. Можно использовать фанеру, ГВЛ, ЦСП, МДФ или ДСП. Укладывая полосы, определяемся с шириной в соответствии с шагом греющей трубы. Не обойтись нам в этом случае без демпферной ленты.

Опорный слой укладывается поперек несущих конструкций (лаги). На этот слой схематически наносим маршрут будущего водяного контура. Каждую трубу необходимо обложить опорными полосами с учетом расстояния, немного превышающего диаметр трубопровода. Там где водяная труба изгибается для поворота, опорные планки скругляются.

На рисунке показан слоеный пирог для деревянной системы теплых полов.

Между опорными рейками укладывается специальные пластины, распределяющие тепло. В конструкции таких пластин имеется специальный паз, в который точно укладывается труба водяного контура. В результате чего достигается максимальное прилегание трубы к пластины. Эффект теплоотдачи в этом случае значительно улучшается.

*Оборудуя, таким образом, нагревающий трубопровод, приступайте к накрытию. Для этого используются листы ГВЛ или другие материалы, применимы к данной технологии. Монтаж листов выполняется с помощью обычных саморезов. В результате мы получили основу конструкции, несущий и теплораспределяющий слой, который уже следует закрыть напольным покрытием. Для финишной отделки можно использовать самые разные материалы, учитывая следующие нюансы:

• древесина (паркетная доска, ламинат или обычная доска) должны иметь сертификацию, рассчитанную для работы с теплыми полами;
• при желании использовать керамическую плитку в качестве финишного покрытия, не забудьте о дополнительном слое ГВЛ, крепящегося к нижнему слою конструкции.

Деревянная система обладает перед полистирольным вариантом исполнения преимуществами. Первое, что мы получаем – это достаточно прочная конструкция за счет установки опорных реек. Слоеный пирог достигает в этом случае толщины всего в 35 мм. Единственное, что осложняет работу, длительность и кропотливость монтажа всех элементов.

Полистирольная система теплых полов

Использование в качестве основных конструктивных элементов синтетических материалов позволяет нам работать с любыми типами жилых зданий и строений, в которых осуществляется монтаж водяных полов. Полистирольная система подходит, как для бетонных перекрытий, так и для деревянных конструкций. Основная особенность технологии ― возможность укладывать наборную конструкцию прямо на имеющие старые покрытия.

Рассмотрим, как осуществляется укладка водяного теплого пола полистирольного типа. Порядок действий в данном случае такой:

• чистая, подготовленная черновая поверхность покрывается полиэтиленовой пленкой толщиной 150-200 мкр. Пленка в местах стыков укладывается внахлест (10 см). Стыки заклеиваются монтажным скотчем;
• по периметру отапливаемого помещения на несущих стенах монтируется демпферная лента;
• поверх полиэтиленовой пленки можно укладывать профильный пенополистирол;
• сверху осуществляется монтаж трубы водяного контура и теплораспределительных пластин;
• на местах изгибов труб, где оканчивается пластина, делают под трубы подкладки из полиэтиленовой пленки;
• после укладки греющей трубы, необходимо всю конструкцию снова накрыть полиэтиленовой пленкой толщиной 100-200 мкр;
• поверх всей конструкции укладываются листы ГВЛ в два слоя. Общая толщина этого покрытия должна составляет не менее 20 мм.

В дальнейшем, как и в случае с деревянной системой, выбирается финишное покрытие, рассчитанное для взаимодействия с теплыми полами.

На заметку: заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого вам нужно выполнить все действия в соответствии с основной технологией. Единственный плюс данного варианта, увеличенная жесткость и прочность сухой стяжки.

Существенное замечание: полистирольные системы не подходят для варианта отопления теплый пол, подключаемый к централизованной системе отопления. Чрезмерно высокая температура нагрева теплоносителя может негативно отразиться на состоянии пенополистирола.

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

• циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
• фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
• расширительный бачок – устройство для сброса избыточного давления;
• группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию. Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

Порядок монтажа теплого водяного пола со стяжкой:

1. Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
2. Постелить гидроизолирующую пленку.
3. Положить утеплитель.
4. Стыки пола со стеной проложить демпферной лентой.
5. Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
6. Уложить армирующую сетку.
7. Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
8. Закачать в систему воду, оттестировать на предмет протечек в течение суток.
9. Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
10. Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

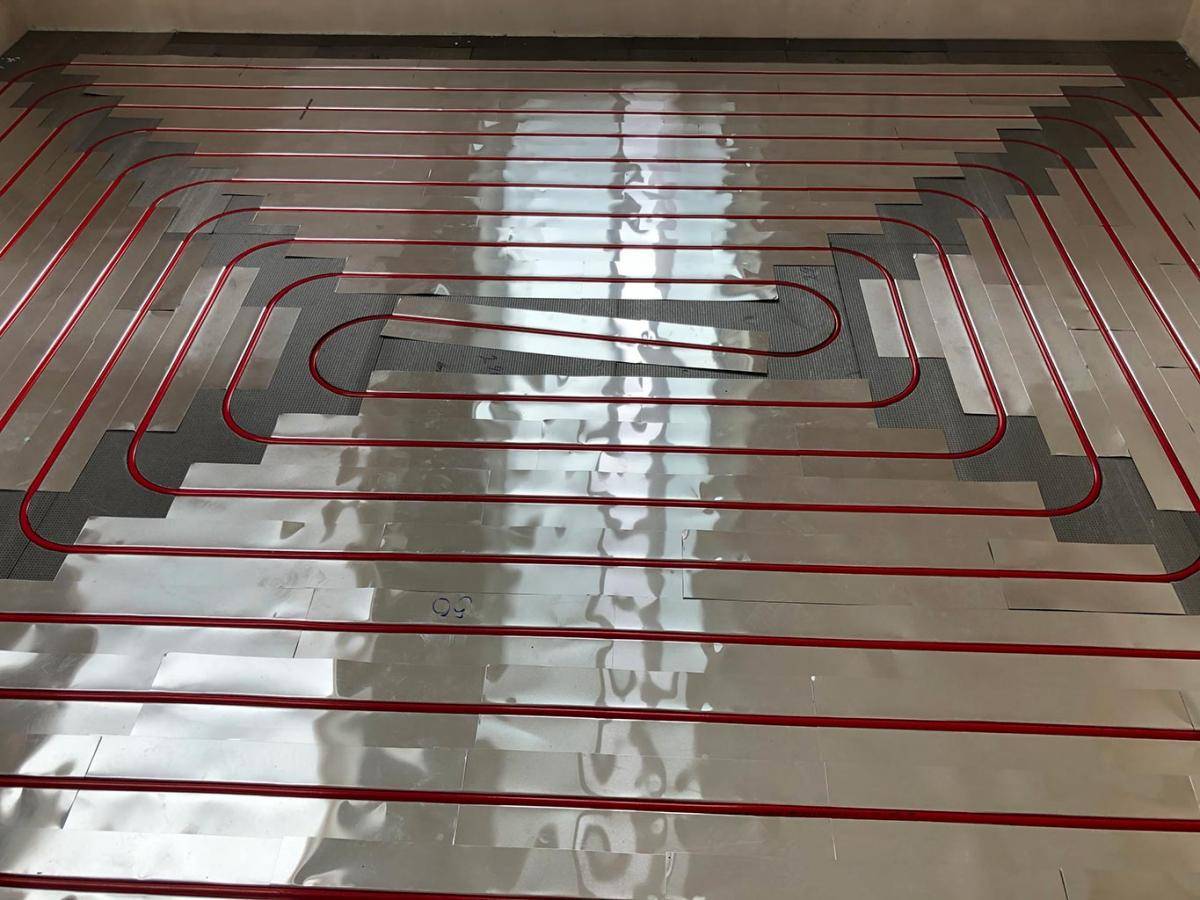

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

• коллекторы с настроечными клапанами;
• фитинги для присоединения контура — они подбираются индивидуально;
• воздухоотводчики автоматического типа;
• кронштейны для крепления устройства к стенке;
• дренажные сливные краны;
• шкаф из металла;
• смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.
