Освещение участка возле дома, дачи

Методы установки уличного освещения

Распространение получили основные три метода установки уличного освещения:

1. прокладка кабельной линии (КЛ) в траншее;
2. натяжение воздушной линии (ВЛ) по опорам освещения;
3. комбинированный вид – кабельно-воздушная линия (КВЛ).

Монтаж чисто линией ВЛ встречается крайне редко. Правилами установлено, что выход питающей линии от источника питания, ввод в здание и места пересечения выполняются кабельной линией. В этом случае линия считается кабельно-воздушной.

Стоимость ВЛ значительно меньше, чем КЛ. А также при наличии повреждения можно отыскать его место путем осмотра линии.

При этом, при монтаже ВЛ стоит учитывать расширенную охранную зону и её низкую устойчивость к погодным условиям, особенно в грозовой период. Прокладывание линии «открытым» методом не безопасно для человека и животных и отрицательно сказывается на экологии.

Сегодня установки уличного освещения в населенной местности (город, поселок) разрешено исключительно кабельной линией, т.к.:

• не большая охранная зона (1 м);
• высокая устойчивость и защита от неблагоприятных погодных условий;
• множество способов прокладки в зависимости от внешних условий (в трубе, лотках, тоннелях, опорах, каналах и т.д.);
• закрытость КЛ от посторонних позволяет проложить её в местах с интенсивным движением или скоплением людей.

К минусам такого метода относится:

1. затрудненность в поиске места повреждения;
2. влияние просадки грунта на рабочие характеристики КЛ;
3. возможность механического повреждения спецтехникой (при несанкционированной работе в охранной зоне).

Монтаж уличного освещения

Важно знать, что все монтажные работы выполняются исключительно квалифицированным персоналом, имеющим доступ к работе в электроустановках. Монтажные работы начинаются, только после получения разрешения на строительство

Монтаж уличного освещения кабельной линией предполагает прокладку кабеля в траншее. Для его защиты выбирают бронированный кабель. Данный метод проводится в следующей последовательности:

1. согласно проектной документации на местах установки опор освещения устанавливаются флажки или колышки. Трасса начинается от шкафа уличного освещения (ШУНО).
2. Спецтехникой копается траншея глубиной 0,8 м. В местах пересечения дорог и площадей – 1 м.

Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).

1. Дно траншеи засыпается песком на высоту 0,1 – 0,15 м.
2. Для защиты КЛ от механических повреждений прокладывается полиэтиленовая (ПНД) труба. Для бронированного кабеля – в местах пересечения с автодорогой, стоянками, площадями; для кабеля из сшитого полиэтилена – по всей длине трассы.
3. В траншее прокладывается КЛ. В трубе это выполняется с помощью троса для его вытягивания. В местах установки опор концы кабеля в трубе выводятся наружу для их подключения. В дальнейшем они заводятся в распределительную коробку, устанавливаемую в технологическом окне опоры освещения.
4. Засыпать слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
5. В один слой укладывается глиняный кирпич. В местах прохода под асфальтированными дорогами укладка кирпича не обязательна.
6. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. В местах пересечения с инженерными коммуникациями лента не укладывается.

Прокладка кабельной линии для уличного освещения

Установка опор уличного освещения проводится в следующей последовательности:

1. Провести прессовку песчаного слоя.
2. В месте установки опоры копается квадратное (1м х 1м) отверстие глубиной 1,2м.
3. В отверстие устанавливается металлическая конструкция (закладная), через центр которой выводится труба с кабельными линиями.
4. Отверстие заливается цементным раствором.
5. После затвердения цемента к закладной крепится конструкция осветительной опоры.

Установка опор уличного освещения

Монтаж уличного освещения воздушной линией. На опорах монтируется специальный комплект линейной арматуры, на которую подвешивается воздушная линия (СИП). На следующем этапе происходит подключение светильников к ВЛ.

Провод СИП в разрезе

Место подключения линии от шкафа управления до опоры освещения и подъем на нее выполняется кабелем.

Подключение светильника к ВЛ

Требования к освещению дорожного полотна

Показатель средней горизонтальной освещенности оценивает уровень освещенности дорог и улиц. Для каждой точки нормирован свой точный показатель, который зависит от:

• категории дороги
• наличия вблизи пешеходных переходов
• остановочных площадок, пересечения с другими улицами.

Категория дороги зависит от статуса населенного пункта, дорожного покрытия, интенсивности движения в дневное и темное время суток.

Показатель средней горизонтальной освещенности составляет:

• 6 лк для магистральных дорог и улиц районного назначения;
• 4 лк для дорог и улиц местного назначения с переходным типом покрытия,
• 2 лк для дорог и улиц местного назначения с другим типом покрытия.

Шаг 1 – Выбираем светильники

Первым делом необходимо выбрать уличные светильники для освещения ограждения. Основное требования к фонарям – они должны быть пыле- и влагонепроницаемыми. Что касается дизайна светильников, тут уже Вы сами должны решить, какие лучше подойдут, опираясь на материал ограждения и стиль загородного дома.

Как правило, бюджетные модели фонарей имеют прозрачный пластиковый плафон, защищающий лампу от механических повреждений. В более дорогих светильниках установлены стеклянные плафоны, которые на порядок лучше выглядят и не так сильно поглощают свет от лампы.

Важное различие между светильниками может заключаться в способе крепления – настенные либо в виде колпаков, устанавливаемых на столбы забора. В первом случае необходимо тщательно продумывать способ установки кронштейнов, во втором – всего лишь подобрать модель подходящего размера. Ну и последнее, не менее важное отличие между фонарями – вариант питания

Чаще всего светильники для ограждения работают от сети 220 Вольт. Более безопасные модели подключаются через трансформатор и работают от 12 Вольт. Современное решение – светильники на солнечных батареях, которые вообще не требуют никакого подключения и работают от солнечной энергии. Их главный недостаток – слабое свечение и не слишком длительная продолжительность подсветки. Через несколько часов после полуночи лампы будут гореть тускло, а то и вовсе погаснут. Преимущество солнечных фонарей – если Вы решили вывести освещение на забор своими руками, не потребуется рыть траншеи, прокладывать провод и заниматься электромонтажными работами. Достаточно всего лишь установить изделие в подходящем месте и уже к вечеру подсветка ограждения будет функционировать

Ну и последнее, не менее важное отличие между фонарями – вариант питания. Чаще всего светильники для ограждения работают от сети 220 Вольт

Более безопасные модели подключаются через трансформатор и работают от 12 Вольт. Современное решение – светильники на солнечных батареях, которые вообще не требуют никакого подключения и работают от солнечной энергии. Их главный недостаток – слабое свечение и не слишком длительная продолжительность подсветки. Через несколько часов после полуночи лампы будут гореть тускло, а то и вовсе погаснут. Преимущество солнечных фонарей – если Вы решили вывести освещение на забор своими руками, не потребуется рыть траншеи, прокладывать провод и заниматься электромонтажными работами. Достаточно всего лишь установить изделие в подходящем месте и уже к вечеру подсветка ограждения будет функционировать.

Требования к установке светильников

Как правило, светильники для освещения автодорог устанавливаются на столбах освещения, соединённых воздушной линией (ВЛ) электропередачи. Если предполагается обслуживать приборы с телескопической вышки, то они располагаются выше проводов ВЛ или на уровне нижних проводов ВЛ. В обоих случаях расстояние по горизонтали от светильника до ближайшего провода линии электропередач должно быть не менее 0.6 м. Если же обслуживание светильников будет происходить иным способом, то они устанавливаются ниже ВЛ. При этом расстояние от светильника до ближайшего провода должно быть не менее 0.2 и 0.4 метров по вертикали и горизонтали соответственно.

При подвеске светильников на тросах необходимо принять меры для исключения их раскачивания под воздействием ветра.

Размещение опор

Опоры установок освещения дорог, улиц и площадей должны располагаться на определённом расстоянии от лицевой грани бортового камня (бордюра) — фактической границы проезжей части — до внешней поверхности опоры:

• не менее 1.75 м в случае отсутствия бортового камня (бордюра);
• не менее 1 м на магистральных улицах и дорогах с интенсивным транспортным движением;
• не менее 0.6 м на иных улицах и дорогах;
• не менее 0.3 м при условии отсутствия на дороге городского транспорта и грузовых машин.

Для дорог, расположенных на территории промышленного предприятия, рекомендуется устанавливать опоры освещения не менее чем в 1 м от кромки проезжей части. Хотя и допускается уменьшение этого расстояния до 0.6 м.

Если дорога имеет разделительную полосу шириной не менее 4 м, допускается установка опор освещения по центру разделительных полос.

На дорогах, имеющих кюветы, допускается устанавливать опоры за кюветом, если расстояние от неё до кромки проезжей части не превышает 4 м.

Опоры на пересечениях и примыканиях улиц и дорог рекомендуется устанавливать на расстоянии не менее 1.5 м от начала закругления тротуаров, не нарушая при этом линии установки опор.

Если опора устанавливается на мостах и транспортных эстакадах, то следует располагать её в створе ограждений в стальных станинах или на фланцах, прикрепляемых к несущим элементам сооружения.

Если улица или дорога имеет «зелёное ограждение» — посаженные рядами деревья, то светильники должны устанавливаться вне крон деревьев на удлинённых кронштейнах, обращённых в сторону проезжей части, или на тросовой подвеске.

Для надёжной ориентации водителей и пешеходов в тёмное время суток светильники в ряду следует располагать так, чтобы образуемая ими линия однозначно указывала направление дороги или улицы.

Высота установки светильников

Высота установки осветительных приборов над проезжей частью должна быть не менее 6.5 м. Для освещения транспортных развязок и площадей допускается установка светильников на высоте 20 м и более (но не менее 10 м от дорожного покрытия верхнего уровня развязки) при условии обеспечения безопасности их обслуживания — опускание светильников, устройство специальных площадок и т.п.

В выполненных из негорючих материалов парапетах и ограждениях мостов и эстакад допускается размещать приборы освещения на высоте 0.9 — 1.3 м над проезжей частью при условии обязательной защиты от доступа к токоведущим частям, лампам и пускорегулирующим аппаратам. Также следует обеспечить защитный угол светильника не менее 10 градусов.

Ограничение светового потока

На улицах, дорогах и в транспортных зонах площадей, для которых нормируют освещённость, ограничивают силу света светильников в установке под углами 80 и 90 градусов от вертикали в направлении водителей предельными значениями равными 30 и 10 кд соответственно на 1000 лм светового потока светильника.

При освещении больших площадей и транспортных развязок светильники, установленные на опорах высотой 20 м и более, должны обеспечивать направление максимума силы света под углом не более 65 градусов от вертикали. Сила света светильника под углами 80, 85 и 90 градусов от вертикали в направлении водителей на должна превышать предельных значений, равных 50, 30 и 10 кд соответственно на 1000 лм его светового потока.

Параметры

• Максимальное рабочее напряжение составляет 660 В, при переходе на постоянный ток оно увеличивается до 1 кВ. Качество изоляции проверятся 2,5-киловольтовым испытательным напряжением на протяжении 5 минут. Минимальное удельное сопротивление изоляции на выходе с производства составляет 50 МОм ? км.
• Рабочий диапазон температур установлен равным -60 — +50°С.
• Сечения жил — от 2,5 до 120 мм2. Удельная токовая нагрузка меняется от 30 до 3 А/мм2, имея тенденцию к уменьшению по мере роста сечения.
• Диаметры меняются от 8 до 50 мм при погонной массе в интервале 80 – 4630 кг/км, соответственно. Минимальный радиус изгиба составляет типичные для группы гибких изделий 5 внешних диаметров.

Главные требования к постановке освещения

По опубликованным в мировой паутине фото освещения участка нетрудно сделать вывод о том, что оптическая декоративная система должна быть практичной, легкой в управлении и безопасной в эксплуатации. Желательно подобрать такие спроектированные для установки на открытом воздухе устройства, которые очень экономно расходуют электроэнергию и оформлены в духе современных дизайнерских тенденций.

Нелишне будет принять к сведению и тот факт, что на загородных участках нередко применяют самозарядные светильники, способные продолжить работу во время поломок поселковых трансформаторов.

Датчики

Датчики движения позволяют существенно экономить на электроэнергии, поскольку они включают свет лишь при фиксации движения в радиусе действия. Такое устройство не только оберегает жилище, но и создает комфорт, так как хозяевам не приходится искать выключатель в темноте. Используются датчики движения и для декоративной подсветки, когда точечное освещение появляется прямо перед ногами и исчезает сразу позади человека.

Датчики освещенности (автоматическое фотореле) реагируют на снижение общего уровня освещенности на улице и при наступлении сумерек сами дают команду на включение ламп. Участие человека в этом процессе не требуется.

Датчики для сада также имеют хорошую защиту от влаги и пыли, что позволяет использовать их без опаски в любую погоду.

Электромонтажные работы

Шаг 1 — Подготовка

Первым делом необходимо подготовить место под установку опор. Для этого места прокладки провода убираются от садового мусора, подготавливается весь необходимый инструмент и закупаются материалы.

Все что нам нужно из инструментов и материалов, это:

• коловорот;
• штыковая лопата;
• мастерок;
• емкость для размешивания раствора;
• песок;
• цемент;
• чистая вода;
• фанера и деревянные бруски для опалубки.

Все эти материалы необходимы для того, чтобы вырыть траншею и залить фундамент.

Шаг 2 — Расчет элементов проводки

Теперь необходимо сделать расчет уличного освещения — определить точное количество и мощность всех светильников, длину/сечение кабеля, а также мощность автоматических выключателей и УЗО.

О том, как рассчитать сечение кабеля мы говорили. Про расчет мощности мы также подробно рассказывали в статье: монтаж освещения в квартире.

Что касается видов уличных светильников, то рекомендуем отдать предпочтение следующим изделиям:

• подсветка садовых дорожек – фонари на солнечных батареях;
• крыльцо дома – фонари на кронштейнах, установленные с фасадной стороны постройки;
• ограждение – свет от фонарей на столбах;
• в саду – декоративные фонарики на ножках и в виде садовых фигурок.

Шаг 3 — Создание схемы

После определения количества и вида светильников необходимо сделать схему уличного освещения на дачном участке. Для этого лучше всего использовать план дачи, на котором указана площадь двора, все садовые постройки и коммуникации. Все, что нужно – отксерокопировать план и нанести на копию свою схему.

Требования и рекомендации к проектированию схемы наружного освещения своими руками:

• Подземная прокладка кабеля должна осуществляться на глубине 0,7 метров. Причем расстояние от построек должно составлять 0,6 м; от трубопровода – 0,5 м; от параллельно проходящих кабелей – не менее 0,3 м (лучше 0,5 м).
• Воздушная прокладка кабеля должна осуществляться на высоте 6 м от проезжей части и 3 м от садовых дорожек.
• Свет от уличных фонарей не должен «бить» в окна и попадать на территорию соседей (вдруг они будут против).
• Радиусы освещения не должны пересекаться у нескольких светильников, лучше отдалить их немного друг от друга, чтобы зря не переплачивать деньги за электроэнергию.
• Лучше всего применять светодиодные светильники, они более долговечны и не слишком сильно подвергаются вреду окружающей среды. К тому же имеют высокий КПД и световую отдачу.
• Все выключатели света необходимо подключать в защищенных от осадков местах. Если так не получится, защитите изделие на улице пластиковой емкостью.
• Старайтесь использовать медные провода, они не так подвержены механическим повреждениям.
• Обязательно сделайте заземление всех осветительных приборов.

Шаг 4 — Установка опор

Обращаем Ваше внимание на то, что установку опор необходимо осуществлять, используя строительный уровень. Любой перекос может негативно повлиять на эффективность и долговечность подсветки территории

Для монтажа вертикальных столбов для фонарей необходимо заливать фундамент. Для этого вырывается колодец (с помощью коловорота), на дно подсыпается песок и тщательно утрамбовывается. Далее устанавливается деревянная опалубка, внутрь которой помещается пластиковая труба (она оставит отверстие для того, чтобы провести подземный кабель к светильнику через фундамент). Торцы трубы заклеиваются, чтобы раствор не попал внутрь. Опалубка заливается бетонным раствором, и пока он не застыл, по центру строго вертикально устанавливается анкер под крепление столба. Когда цемент полностью схватится, можно переходить далее к установке опоры и монтажу светильников уличного освещения.

Шаг 5 — Подключение светильников

Приближаясь к финальной части необходимо установить фонари на столбах, подключить их к электропроводке, а также подключить выключатели света, где это необходимо. Лучше всего соединять провода с помощью клемм, которые обязательно должны изолироваться термоусадочной трубкой либо другими гидроизоляционным изделием. Когда все светильники будут установлены на своих местах, осуществляется контрольная проверка всех соединений, сопротивления нуля с фазой и включение электроэнергии. По идее, все должно получиться и уже к вечеру Вы сможете наслаждаться своей работой. Как Вы видите, сделать уличное освещение своими руками вполне реально и не очень-то сложно.

Разновидности освещения садового участка

Наружное освещение своими руками может быть выполнено с использованием различных видов осветительных приборов и ламп.

При выборе подходящего типа освещения необходимо исходить из следующих соображений:

• Подсветка должна быть эргономичной. В вечернем саду не должно быть светло, как днем, но при этом все дорожки или возможные препятствия должны быть хорошо освещены. Поэтому установка светильников уличного освещения обычно осуществляется с учетом зонирования территории. Также большой популярностью пользуются осветительные системы с применением датчиков движения.
• Освещение должно гармонировать с экстерьером дома и окружающим ландшафтом, выгодно подчеркивая их преимущества. При этом сами осветительные приборы не должны бросаться в глаза.
• Освещение не должно стать причиной километровых счетов за электричество. Внимательно просчитайте, сколько ламп вам в действительности понадобится, а также при необходимости замените все старые модели на более современные энергосберегающие варианты.
• Осветительные приборы должны быть просты в эксплуатации, обслуживании и ремонте. Необходимо, чтобы к любому элементу осветительной системы у вас был свободный доступ на случай необходимости проведения профилактических и ремонтных работ.

В зависимости от того, какие цели вы преследуете, размещая на своем участке подсветку, наружное освещение может быть следующих видов:

1. Акцентирующее архитектурное освещение используется не только для освещения фасада здания, но и для создания акцентов на наиболее значимых и объемных его элементах.

2. Заливающая подсветка, напротив, позволяет распределить освещение по фасаду здания более равномерно благодаря крупным световым пятнам от светильников. Чаще всего для создания такого рода подсветки используются светильники с большой мощностью и широким углом рассеивания светового потока. В частности, для этой цели идеально подходят светодиодные светильники.

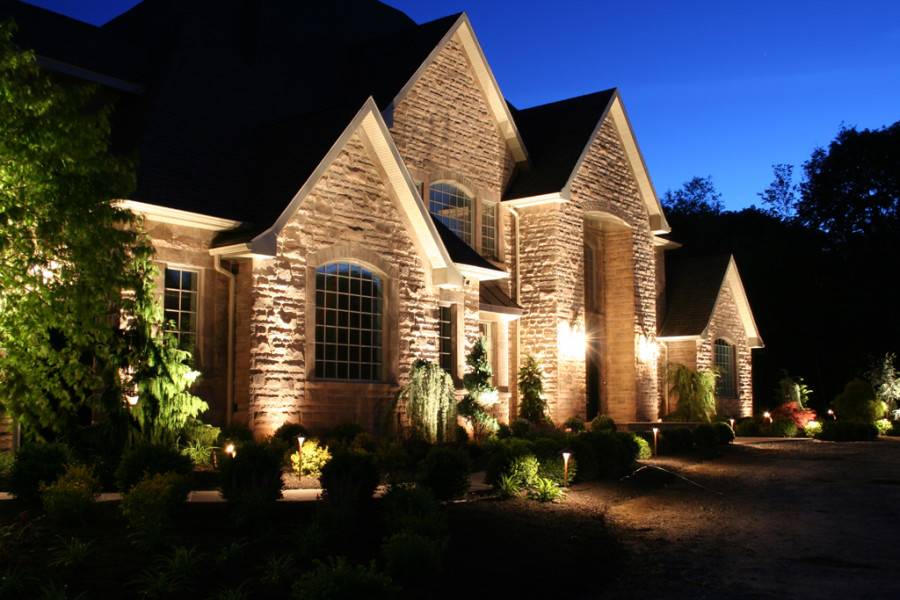

Подсветка фасада загородного дома

3. Контурное освещение, по сути, похоже на акцентирующее, с той лишь разницей, что подчеркивается чаще всего геометрическая форма здания. Для создания данного типа подсветки используют светодиодные трубки.

4. Скрытую подсветку устанавливают в углубления фасада или другие недоступные для взгляда элементы. Она дает мягкий, плавно распространяющийся по поверхности свет, первоисточник которого сложно сразу определить.

Что же кается освещения приусадебного участка, то здесь ситуация обстоит несколько проще. Освещение может выполнять либо декоративную, либо охранную функцию, либо решать обе эти задачи одновременно. Датчики движения помогают экономить электроэнергию, при этом не понижая степень защищенности вашего участка.

Садовая зона

Освещение дачного участка там, где произрастают деревья и насаждения, делится на три типа:

1. функциональное;
2. декоративное;
3. охранное, его еще называют сопровождающим.

Если территория участка внушительной площади, сад разбивается на зоны. Можно использовать разные хитрости, например, использование холодного света позволит зрительно отдалить объект, а желтое свечение, наоборот, визуально приблизит его. Учитывая, что в этой зоне видимость ниже из-за деревьев и кустов, рекомендуется использовать сопровождающее освещение дачного участка. При этом светильник включается лишь при обнаружении подвижного объекта в радиусе действия.

• Источники света без опорных конструкций
• Водонепроницаемые уличные светильники
• Водонепроницаемые светильники для улицы
• Грунтовые осветительные приборы для дачи
• Грунтовые
• На опоре в виде торшера
• В виде торшера
• Настенные светильники

Первые два варианта используются для подсветки ландшафтных элементов. Торшерные исполнения устанавливают в глубине сада, а плавающие – предназначены для искусственного пруда.

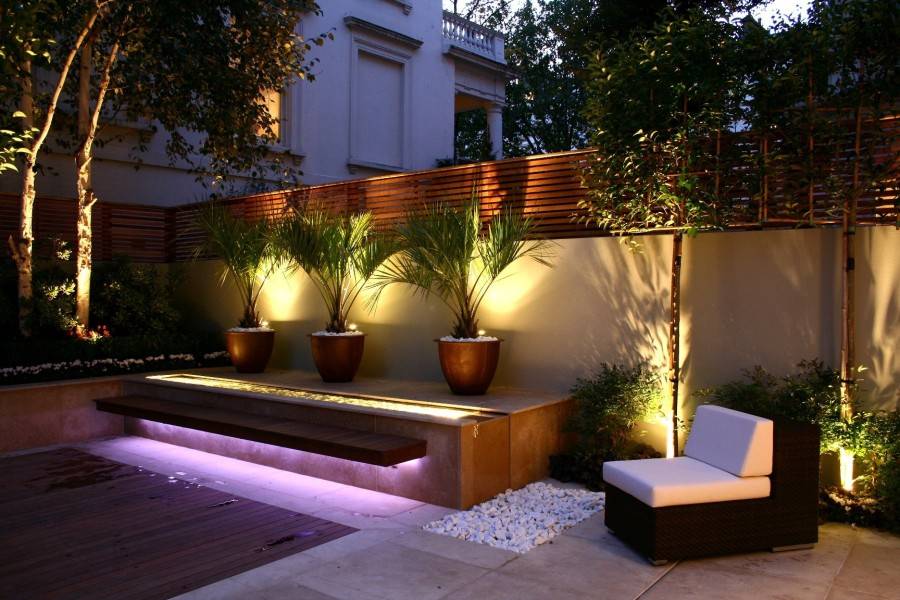

Зона отдыха и постройки

Освещение территории загородного дома в этой зоне одновременно может быть и функциональным, и декоративным. Наиболее подходящие варианты конструкций светильников для этих целей: торшерные, подвесные, настенные. Для зоны отдыха подойдет многоуровневая подсветка.

Рекомендуется подбирать модели приборов с функцией регулирования света, что позволит в зависимости от обстоятельств и настроения изменять интенсивность свечения. Внутри хозяйственных построек используется только функциональное освещение, снаружи вполне можно использовать разные способы их украшения, для чего могут быть задействованы те же приемы, что и для фасада.

Бассейн возле дома оборудуется светильниками с достаточной степенью защиты (IP67/68). Подсветка перил и лестниц организуется посредством встроенных осветительных приборов малой мощности и невысокой интенсивности свечения.

Пейзажная подсветка

Ландшафтный дизайн загородных участков может быть разнообразным, так как при этом используются рельефные объекты различных форм, размеров и конфигураций. Пейзажная зона носит эстетический характер, а, кроме того, способствует умиротворению, успокоению.

При организации освещения здесь рекомендуется использовать декоративный свет.

Выделяют всего два основных вида подсветки:

1. верхняя;
2. нижняя.

Различия между ними заключаются в направлении свечения: вверх или вниз. В первом случае светильники позволяют осветить рельефные объекты. Нижняя подсветка используется чаще. С ее помощью освещаются лужайки, ландшафтные элементы (например, декоративные камни), дорожки, ступени. Осветительные приборы нижнего света обычно характеризуются малым габаритами, излучение направлено вниз.

Таким образом, освещение дома или дачи организуется с применением разных схем. Если участок небольшой, не следует использовать исключительно лишь заливающий свет, потому как это негативно повлияет на восприятие – он будет казаться меньше. В тех ситуациях, когда прилегающая к дому территория большой площади, рекомендуется разбить участок на зоны, а также использовать разные схемы подсветки.

Различные декоративные светильники

В большинстве случаев задействуют функциональный и декоративный свет. Маркировочное, сопровождающее и технологическое освещение используется на определенных участках. При всем разнообразии схем освещение дома не должно быть повсеместным, так как это повлияет на общее восприятие дома, отдельные элементы декора не будут выделяться.

Соединение проводов внутри распределительной коробки

​

Наиболее типовым сечением жилы провода освещения является 1,5 мм2, что составляет максимальную нагрузку в 4 кВт. Конечно вряд ли освещение в квартире достигнет такого показателя, ведь это будет равняется 40 лампочкам по 100 Вт, включенным одновременно, не стоит зарекаться, возможно вы включите много электропечек.

Ну если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм2. Для 180 Вт это многовато. Берем суммарную мощность светильников это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220.

Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм2. Когда меньше 15 — сечение ТПЖ 1 мм2, а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм2. В данном случае получилось 0,8 — меньше единицы. Если есть провод сечением 0,35 мм2, то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм2 как минимум в 1,5 раза, не говоря уже о 0,35 мм2.

После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нолевым проводниками. Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Подключение к электрощиту

О том, как подключить светильник к электрощиту, сказано в Правилах устройства электроустановок. В ПУЭ, в частности, сказано, что корпус устройства должен быть самозатухающим, то есть изготовленным из металла, покрытого жаростойким материалом или термостойким пластиком. Место установки должно отвечать таким требованиям:

• пожаробезопасность;
• естественная освещенность;
• наличие искусственной вентиляции или естественное проветривание;
• расположение в зоне свободного доступа.

В составе электрощита имеются такие элементы:

• электрический счетчик;
• устройство защитного отключения;
• шина нулевая;
• шина заземляющая;
• автоматы вводные (на 30-60 А);
• розеточные автоматы под сильноточные электрические приборы (25 А);
• розеточные автоматы под слаботочные электробытовые устройства (16 А);
• автоматы для светильников (10 А).

Когда все элементы схемы находятся на своих местах, соединения тестируют. Также проводится замер сопротивления нуля с фазой.

Подключение светильника к электрощиту осуществляется после отключения общего напряжения в учетном щитке. Далее все провода подводим к положенным местам. Ввиду ответственности задачи, лучше доверить эту работу профессиональному электрику.

Подключить светильник можно напрямую или через выделенную розетку. В последнем случае для обесточивания сети будет достаточно изъять вилку из розетки.

Проводка кабеля под землей

Проведение питающих линий при монтажных работах возможно проведением воздушной линии (ВЛ) по осветительным столбам или прокладкой кабельной линии (КЛ) под землей. Для реализации последнего варианта необходимо провести ряд мероприятий:

1. на участке размечается место прокладки кабеля согласно разработанной схеме, на которой отмечено место установки всех светильников и распределительного щита (РЩ-0,4 кВ).
2. Раскопка траншеи глубиной 0,8 м. Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).
3. Устройство песчаной подушки (подсыпки) высотой 0,1 – 0,15 м.
4. Укладка защитной полиэтиленовой (ПНД) трубы в местах пересечения с въездом во двор, гараж, канализацией, канавами и другими коммуникациями (п.2.3.99 ПУЭ 7). А также в местах выхода кабельной линии к светильникам или розеткам. В некоторых случаях возможна укладка трубы по всей длине кабеля.
5. Прокладка кабеля на глубине 0,7 м (п.2.3.84 ПУЭ 7). При прокладке кабельной линии через трубу используется трос для его вытягивания. В местах вывода кабеля необходимо оставить не менее 30 см для удобства его подключения.
6. Засыпка кабельной линии слоем песка толщиной 0,1 – 0,15 м.
7. Присыпка кабеля слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
8. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. Требуется для защиты кабеля от механических повреждений.

Схема разреза котлована

Выбор кабеля для наружного освещения

Для соблюдения эксплуатационных характеристик и безопасного проведения монтажных работ важно правильно выбрать тип кабельной линии. Буквенная маркировка марки кабельной линии характеризует:. Маркировка кабеля

Маркировка кабеля

В качестве материала токопроводящих жил, т.е. провода через который непосредственно проходит электрический ток, выбирают алюминий (А) или медь (не имеет буквенного обозначения). Рассматривая свойства электропроводимости, медь занимает первое место, второе – алюминий.

Следующий показатель это материал, из которого изготавливают изоляцию кабеля. Распространение получил полиэтилен, поливинилхлорид (ПВХ), бумажная изоляция.

Рабочее напряжение это максимальное значение напряжения в питающей сети, при котором может эксплуатироваться кабель.

Количество жил в кабеле зависит от его задачи и может быть от 1 до 5.

Один из важных показателей это сечение кабеля. Оно зависит от рабочей нагрузки, номинального рабочего напряжения и значения длительно допустимого тока. Зная основные эксплуатационные характеристики и правила (ПУЭ 7 глава 1.3), можно выбрать необходимое сечение.

Таблица выбора сечения кабельной линии

Обозначение климатических условий эксплуатации характеризует климатическую зону, в которой эксплуатируется кабельная линия и её особенности (ГОСТ 15510-69).

Как правило, расчет марки кабеля проводится инженером на этапе проектирования и указывается в спецификации проектной документации.

Монтаж ландшафтных светильников, фасадного и уличного освещения

Здесь мы расскажем вам несколько идей, как подключить светильники на улице, и что нам для этого понадобится.

Светильники к стене

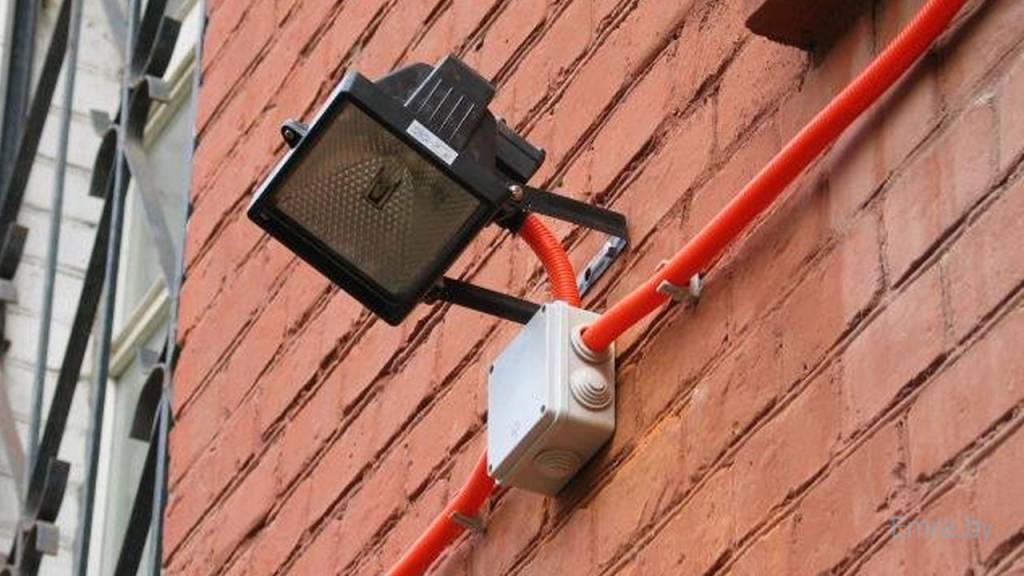

Светильники для улицы можно прикрепить к стенам дома. В монтаже сложностей никаких нет, для крепления можно использовать дюбеля или анкеры. Но, выбирайте светильники для улицы, которые имеют соответствующие отверстия для крепления.

Светильники на фундамент

На этом варианте мы остановимся более подробно, ведь именно его мы можем назвать лучшим.

• Продумываем опору, на которую будем подключать светильник. Это можно быть готовая труба с завода или вы ее можете выложить самостоятельно из кирпича.
• Для создания бетона используем только качественный цемент. Для стойкости опоры можно добавить металл в фундамент, так он будет держаться долго.

Если вы собрались выкладывать все своими руками, поступаем следующим образом:

• Делаем фундамент, из него выводим трубу в качестве главной опоры.
• Вокруг нее выкладываем кирпич.

Фундамент всегда обеспечивает стойкость, установив его вы не пожалеете, ведь через время с такими столбиками ничего не произойдет.

Выбор расходных материалов

В первую очередь этот этап подразумевает приобретение подходящих опор под осветительные приборы. Существует несколько способов крепления:

Уличное освещение на столбах — для этой цели выбирают изделия из камня, металла, дерева, пластика или железобетона, принимая во внимание особенности стилевого оформления самого дома и прилегающей территории. Самый простой и удобный вариант, который обойдется несколько дороже за счет приобретения дополнительных материалов, но опоры смогут нести не только практичную, но и декоративную нагрузку.
Монтаж на кронштейны — уместен для размещения светильников на ограждениях, на кровле или при входе в дом.
Прокладка натяжного троса — эта технология пригодится для установки ряда светильников на протяжении одной зоны, когда не существует возможности установить столбы или они нарушат организацию пространства участка.
