Цветовая маркировка
Производящийся в России или импортируемый из Европы кабель NYM, если это не подделка, всегда имеет цветовую маркировку изоляции проводников, соответствующую нормам российских ПУЭ (Правил устройства электроустановок).
Цвета их внутренней изоляции могут различаться в зависимости от количества жил.
- Одножильный — цвет не регламентируется.
- Двужильный типа О — черный и синий.
- Трехжильный типа О — черный, коричневый и серый.
- Четырехжильный типа О — черный, коричневый, серый, синий.
- Трехжильный типа J — черный, синий, желто—зеленый.
- Четырехжильный типа J — черный, коричневый, серый и желто—зеленый.
- Пятижильный типа J — черный, коричневый, серый, синий и желто—зеленый.
По цветовой маркировке легко можно определить назначение данного конкретного кабеля. Проводник в синей оболочке — всегда ноль в однофазных либо нейтраль в трехфазных сетях. Желто-зеленый — общеизвестное обозначение «земляного» проводника. Все остальные цвета обозначают фазы.

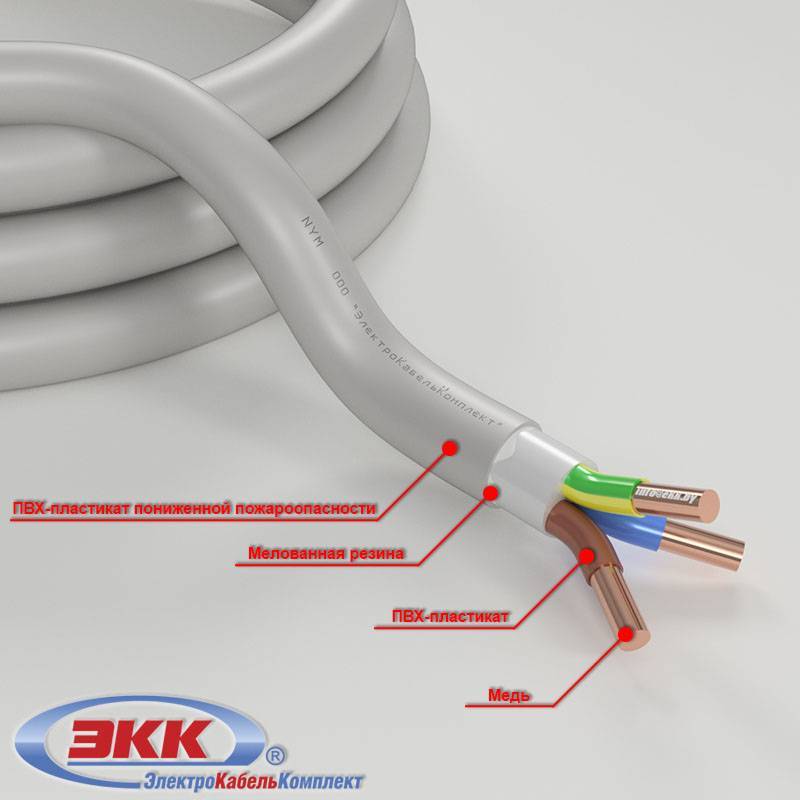

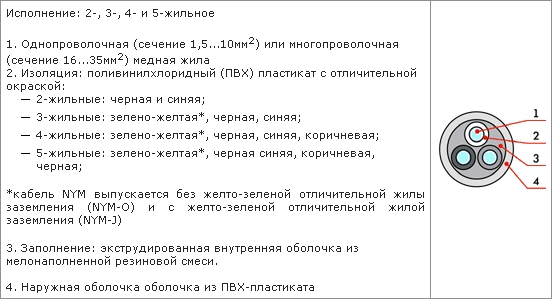

Элементы конструкции кабеля NYM-J:
1. Жила: однопроволочный или многопроволочный медный проводник. 2. Изоляция: поливинилхлоридный (ПВХ) пластикат.
Количество жилNUM-J NUM-O
| 2 | — | Черная , синяя |
| 3 | Зелено-желтая, черная, синяя | Черная , синяя, коричневая |
| 4 | Зелено-желтая, черная, синяя, коричневая | Черная , синяя, коричневая, черная |
| 5 | Зелено-желтая, черная, синяя, коричневая, черная | Черная , синяя, коричневая, черная, черная |
3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт. 4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета. У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что: * предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях, * позволяет легко и удобно “разделывать” кабель при монтаже, * увеличивает гибкость кабеля, * придает кабелю круглую форму.
Область применения кабеля NYM-J:
Применяется для монтажа электропроводки кабельных линий: * В производственных, жилых и общественных зданиях * Возможно применение поверх штукатурки, в ней и под ней * В кирпичной кладке и в бетоне. * На открытом воздухе, вне прямого воздействия солнечных лучей. * Прокладка может осуществляться в трубах, каналах. * Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки. Срок службы кабеля NYM-J — 30 лет. Всего отзывов: 0 — Написать отзыв 0р.
Рекомендации по эксплуатации и уходу за кабелем NYM
Для обеспечения длительного срока службы и надежности работы кабеля NYM, рекомендуется соблюдать следующие правила эксплуатации:
- Кабель NYM необходимо укладывать в специальные кабельные каналы или трубы, обеспечивающие надежную защиту от внешних воздействий и механических повреждений. Кабель следует укладывать так, чтобы избежать излома, пережатия или повреждения изоляции.
- При монтаже кабеля NYM следует избегать его перекручивания и изгибания под острыми углами, чтобы не повредить жилы и изоляцию.
- Рекомендуется использовать специальные защитные гофрированные трубы и металлические гофры для дополнительной защиты кабеля от механических повреждений, особенно при прокладке во влажных или агрессивных средах.
- При прокладке кабеля NYM на большие расстояния, следует устанавливать опорные и разгрузочные элементы, чтобы избежать натяжения кабеля и его повреждения.
- При подключении кабеля к электрической сети, необходимо убедиться в правильности соединений и заземлении. При подключении необходимо соблюдать все требования и нормы электробезопасности.
- Во время эксплуатации кабеля NYM рекомендуется регулярно осматривать его на наличие видимых повреждений, трещин, износа или других дефектов. Если такие повреждения обнаружены, необходимо немедленно заменить кабель.
Уход за кабелем NYM:
- Рекомендуется регулярно очищать кабель от пыли, грязи и других загрязнений. Для этого можно использовать мягкую тряпку или щетку.
- Не рекомендуется применять абразивные средства или растворители для очистки кабеля, так как они могут повредить изоляцию.
- При хранении кабеля NYM следует избегать его перегибания и перекручивания. Рекомендуется хранить кабель в сухом месте при температуре от -40°C до +70°C.
Соблюдение этих рекомендаций поможет обеспечить надежную работу и продлить срок службы кабеля NYM.
Достоинства и недостатки
Среди многих проводников кабель NYM принято считать «золотой серединой». Чтобы лучше понимать его качество, рассмотрим основные достоинства данного изделия:
Повышенная эластичность, удобство монтажа и эксплуатации. Такая гибкость обусловлена наличием внутреннего изоляционного слоя из каучука
Это преимущество очень важно при выполнении любых монтажных работ по обустройству электрической проводки, а также при оборудовании в недоступных или труднодоступных местах. Провод не подвержен влиянию сырости и влаги, поэтому может прокладываться по земле на большие расстояния
Если говорить о NYM, изготавливаемом по немецким стандартам качества, то перед поступлением на рынок он обязательно проходит многочисленные исследования и испытания. Немцы давно заслужили звание самых надежных и качественных производителей промышленных и других изделий, поэтому здесь не приходится сомневаться в целостности изоляции и соответствии кабеля всем заявленным технико-эксплуатационным свойствам. Продукт не поддерживает горение, что стало возможным благодаря выбору материала для внутреннего слоя. Большинство специалистов и электромонтажников рекомендуют использовать изделие для подключения осветительных систем и силовых цепей. Продолжительный срок эксплуатации, насчитывающий несколько десятилетий.
Немцы давно заслужили звание самых надежных и качественных производителей промышленных и других изделий, поэтому здесь не приходится сомневаться в целостности изоляции и соответствии кабеля всем заявленным технико-эксплуатационным свойствам. Продукт не поддерживает горение, что стало возможным благодаря выбору материала для внутреннего слоя. Большинство специалистов и электромонтажников рекомендуют использовать изделие для подключения осветительных систем и силовых цепей. Продолжительный срок эксплуатации, насчитывающий несколько десятилетий.
Наиболее явным недостатком кабеля NYM является его высокая стоимость. Существует множество отечественных аналогов, пусть и с худшими характеристиками, цены на которые в несколько раз ниже.
Где применяется кабель ВВГнг и NYM – особенности монтажа
Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.
Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).
NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей.
Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.
| Кроме прочего, кабель с резиной имеет большой недостаток: резина при нагревании прекрасно горит. Следовательно, NYM прокладывать пучками нельзя. |
Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.
Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.
В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.
ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания
Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека
Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls)
Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.
За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.
ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях. Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.
Чем лучше NYM
- повышенный показатель эластичности — облегчается прокладка провода, уменьшается время монтажа протяженных или сложных электротрасс;
- наличие промежуточного слоя — герметизирует электрожилы и упрощает предмонтажную разделку изделия;
- свойства материала изоляционного слоя и оболочки — не поддерживает распространение горения при моно-прокладке или монтаже в группе;
- идеальное качество — проявляется, например, в 100% идентичности фактического сечения проводников и оболочек показателям, указанным в техдокументации на провод;
- безупречная репутация в профессиональной среде — многие специалисты рекомендуют использовать NYM в допустимых нормами проектах.
Технические характеристики
NYM-кабель является одним из наиболее распространенных типов кабелей для электрической прокладки в жилых и коммерческих помещениях. Он отличается высокими техническими характеристиками и надежностью.
Конструктивные и электрические характеристики
NYM-кабель состоит из одиночной или нескольких жил, изолированных слоем поливинилхлорида (ПВХ). В зависимости от марки кабеля, количество жил может быть от одной до четырех. Также кабель может иметь защитный экран из алюминиевой фольги и медной оплетки.
Особенности NYM-кабеля:
- Хорошая гибкость и удобство монтажа;
- Высокая стойкость к механическим повреждениям;
- Низкий уровень электромагнитных помех;
- Высокая теплостойкость и огнестойкость;
- Хорошая изоляция и защита от коррозии.
Цветовая маркировка и расшифровка аббревиатур
NYM-кабель имеет цветовую маркировку, которая указывает на количество и сечение жил. Например:
| Маркировка | Количество жил | Сечение жилы (мм²) |
|---|---|---|
| NYM-J 3×1.5 | 3 | 1.5 |
| NYM-O 5×2.5 | 5 | 2.5 |
В маркировке NYM-J означает, что кабель предназначен для прокладки внутри помещений, а NYM-O – для прокладки наружных участков. Число после “x” указывает на количество жил, а число после “x” указывает на сечение каждой жилы.
Применение и производители
NYM-кабель широко используется для электрической прокладки в жилых и коммерческих помещениях. Он подходит для установки в стенах, потолках и полах. NYM-кабель применяется как для новых строительных проектов, так и для ремонта и модернизации существующих систем.
Производители NYM-кабеля:
- ABB
- Legrand
- Prysmian Group
- Rexant
- Nexans
При выборе NYM-кабеля рекомендуется обращать внимание на качество и репутацию производителя, а также на технические характеристики и требования к применению
Недостатки и достоинства NYM-кабеля
Недостатки NYM-кабеля:
- Не рекомендуется для прокладки во влажных помещениях;
- Не подходит для прокладки в земле или под водой.
Достоинства NYM-кабеля:
- Высокая надежность и долговечность;
- Удобство монтажа и эксплуатации;
- Высокие технические характеристики;
- Широкий выбор марок и сечений для различных потребностей;
- Соответствие требованиям безопасности и нормам качества.
Таким образом, NYM-кабель является надежным и удобным в использовании материалом для электрической прокладки в жилых и коммерческих помещениях. Он обладает высокими техническими характеристиками и имеет широкое применение в различных областях.
Провода и кабели маркируют буквами
Первая буква — материал жилы:
- А — алюминий
- Буквы нет — медь
Вторая буква — в обозначении провода:
- П — провод (ПП — плоский провод)
- К — контрольный
- М — монтажный
- МГ — монтажный с гибкой жилой
- П(У или Ш) — монтажный с гибкой жилой
Третья буква — в обозначении провода и кабеля; материал изоляции жил:
- В или ВР — поливинилхлоридная (ПВХ)
- П — полиэтиленовая
- Р — резиновая
- Н или НР — найритовая (негорючая резина)
- Ф — фальцованная (металлическая) оболочка
- К — капроновая
- Л — лакированная
- МЭ — эмалированная
- О — оплетка из полиамидного шелка
- Ш — изоляция из полиамидоного шелка
- С — из стекловолокна
- Э — экранированная
- Г — с гибкой жилой
- Т — с несущим тросом
Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.
Четвертая буква — особенности конструкции:
- А — асфальтированный
- Б — бронированными лентами
- Г — гибкий (провод), без защитного покрова (силовой кабель)
- К — бронированный круглыми проволоками
- О — в оплетке
- Т — для прокладки в трубах
Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).
В обозначении шнуров обязательно должна быть буква Ш.
Преимущества использования кабеля Nym
Кабели Nym широко применяются в строительстве и монтаже электросетей. Их использование обладает рядом преимуществ, которые делают их востребованными на рынке.
- Универсальность: Кабели Nym могут использоваться как для прокладки внутри помещений, так и для прокладки во внешней среде. Они обладают высокой защитой от влаги и механических повреждений, что позволяет использовать их в самых различных условиях.
- Высокая надежность: Кабели Nym производятся из качественных материалов, которые обеспечивают долговечность и надежность работы. Они способны выдерживать высокие температуры и не подвержены перегрузкам.
- Простота монтажа: Кабели Nym имеют удобную конструкцию, что делает их легкими в монтаже. Они уже имеют изоляцию и экранировку, что упрощает их установку и экономит время на проведении работ.
- Экономичность: Кабели Nym обладают привлекательной ценой, что делает их доступными для различных потребителей. При этом, они обеспечивают высокое качество передачи сигнала и снижают затраты на обслуживание электросети.
- Безопасность: Кабели Nym соответствуют всем нормам безопасности и экологичности. Они не содержат вредных веществ, что позволяет использовать их в местах проживания людей и находиться рядом с пищевыми продуктами без опасения за здоровье.
Все эти преимущества делают кабели Nym идеальным решением для подключения электрооборудования в жилых помещениях, офисах, производственных цехах и других объектах. Они обеспечивают надежность, безопасность и высокое качество связи.
Кабель силовой установочный NYM
Применение кабеля NYM:
Кабель силовой установочный NYM в оболочке, не содержащей свинца, предназначен для промышленного и бытового стационарного монтажа цепей электрического освещения и силового оборудования. Кабель подходит для прокладки в сухих и влажных помещениях, внутри и вне кирпичных и бетонных стен, в штукатурке, в бетоне (за исключением трамбованного и вибробетона), за исключением прямой заделки в сырой бетон. Если кабель не подвергается воздействию прямых солнечных лучей (например, прокладывается в трубах, в закрытых установочных и изогнутых каналах), его также можно использовать на открытом воздухе. Прокладка в земле или в воде не допускается.
Напряжение Uo/U
300/500 B

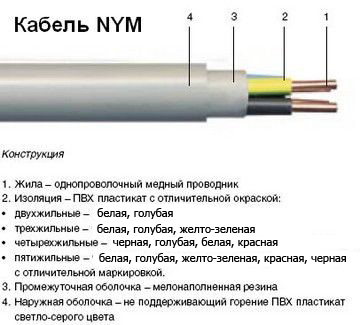

Строение кабеля NYM:
- Медная круглая жила, многопроволочная/моножила
- ПВХ изоляция жил
- Внутренняя оболочка
- ПВХ внешняя оболочка, цвет – серый
Цвета жил:
NYM-J – с желто-зеленой защитной жилойNYM-O – без защитной жилы
- 1 жила: NYM-O черная, NYM-J желто-зеленая
- 2 жилы: NYM-O черная, синяя
- 3 жилы: NYM-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
- 4 жилы: NYM-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
- 5 жил: NYM-J: желто-зеленая, черная, синяя, коричневая, черная
- 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая
Конфигурация проводников:
согласно VDE 0295
- RE – круглая моножила
- RM – круглый, многопроволочный
Основные технические характеристики кабеля NYM:
- Диапазон рабочих температур – от -40?С до +70?С;
- Максимальная температура при коротком замыкании (не дольше 5 секунд);
- Удобен при монтаже;
- Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
- Оболочка не содержит свинца;
- Минимальный радиус изгиба примерно 4хD кабеля;
- Минимальная температура монтажа +5?С;
- Использование в бетоне (кроме трамбованного и вибробетона), в кабельных каналах, в трубах, в штукатурке, на открытом воздухе, при защите от прямых солнечных лучей.
| Количество жил и их сечение | Толщина изоляции | Толщина оболочки | Внешний диаметр | Сопротивление при 70 °С | Сопротивление изоляции | Допустимая токовая нагрузка в стене или штукатурке | Допустимая токовая нагрузка в кабель-канале или стене | Допустимая токовая нагрузка при коротком замыкании (<1 сек.) | Общий вес |
| n x кв.мм | мм | мм | мм | Ω/км | МОм/км | А | А | кА | кг/км |
| 1×1,5 | 0,6 | 1,4 | 5,8 | 12,1 | 0,0100 | 17,5 | 15,5 | 0,172 | 40 |
| 1×2,5 | 0,7 | 1,4 | 6,4 | 7,41 | 0,0094 | 24,0 | 21,0 | 0,287 | 60 |
| 1×4 | 0,8 | 1,4 | 7,2 | 4,61 | 0,0087 | 32,0 | 28,0 | 0,460 | 90 |
| 1×6 | 0,8 | 1,4 | 7,6 | 3,08 | 0,0074 | 41,0 | 36,0 | 0,690 | 110 |
| 1×10 | 1,0 | 1,4 | 8,6 | 1,83 | 0,0072 | 57,0 | 50,0 | 1,150 | 160 |
| 1×16 | 1,0 | 1,4 | 10,2 | 1,15 | 0,0053 | 76,0 | 68,0 | 1,840 | 240 |
| 2×1,5 | 0,6 | 1,4 | 9,0 | 14,5 | 0,0100 | 19,5 | 16,5 | 0,172 | 125 |
| 2×2,5 | 0,7 | 1,4 | 10,5 | 8,87 | 0,0094 | 27,0 | 23,0 | 0,287 | 170 |
| 3×1,5 | 0,6 | 1,4 | 9,0 | 14,5 | 0,0100 | 19,5 | 16,5 | 0,172 | 145 |
| 3×2,5 | 0,7 | 1,4 | 10,8 | 8,87 | 0,0094 | 27,0 | 23,0 | 0,287 | 195 |
| 3×4 | 0,8 | 1,4 | 12,2 | 5,52 | 0,0087 | 36,0 | 30,0 | 0,460 | 270 |
| 3×6 | 0,8 | 1,6 | 14,0 | 3,69 | 0,0074 | 46,0 | 38,0 | 0,690 | 360 |
| 3×10 | 1,0 | 1,6 | 17,0 | 2,19 | 0,0072 | 63,0 | 52,0 | 1,150 | 565 |
| 4×1,5 | 0,6 | 1,4 | 10,0 | 14,5 | 0,0100 | 17,5 | 15,5 | 0,172 | 170 |
| 4×2,5 | 0,7 | 1,4 | 11,8 | 8,87 | 0,0094 | 24,0 | 21,0 | 0,287 | 235 |
| 4×4 | 0,8 | 1,6 | 13,8 | 5,52 | 0,0087 | 32,0 | 28,0 | 0,460 | 340 |
| 4×6 | 0,8 | 1,6 | 15,3 | 3,69 | 0,0074 | 41,0 | 36,0 | 0,690 | 455 |
| 4×10 | 1,0 | 1,6 | 18,0 | 2,19 | 0,0072 | 57,0 | 50,0 | 1,150 | 680 |
| 4×16 | 1,0 | 1,6 | 22,5 | 1,38 | 0,0053 | 76,0 | 68,0 | 1,840 | 1050 |
| 4×25 | 1,2 | 1,8 | 27,5 | 0,870 | 0,0051 | 96,0 | 80,0 | 2,880 | 1650 |
| 4×35 | 1,2 | 1,8 | 31,0 | 0,627 | 0,0045 | 119,0 | 99,0 | 4,020 | 2010 |
| 5×1,5 | 0,6 | 1,4 | 11,0 | 14,5 | 0,0100 | 17,5 | 15,5 | 0,172 | 195 |
| 5×2,5 | 0,7 | 1,4 | 12,5 | 8,87 | 0,0094 | 24,0 | 21,0 | 0,287 | 275 |
| 5×4 | 0,8 | 1,6 | 15,5 | 5,52 | 0,0087 | 32,0 | 28,0 | 0,460 | 415 |
| 5×6 | 0,8 | 1,6 | 17,5 | 3,69 | 0,0074 | 41,0 | 36,0 | 0,690 | 535 |
| 5×10 | 1,0 | 1,6 | 19,5 | 2,19 | 0,0072 | 57,0 | 50,0 | 1,150 | 810 |
| 5×16 | 1,0 | 1,8 | 25,0 | 1,38 | 0,0053 | 76,0 | 68,0 | 1,840 | 1300 |
| 5×25 | 1,2 | 1,8 | 30,0 | 0,870 | 0,0051 | 96,0 | 80,0 | 2,880 | 1950 |
| 7×1,5 | 0,6 | 1,4 | 12,5 | 14,5 | 0,0100 | 17,5 | 15,5 | 0,172 | 240 |
| 7×2,5 | 0,7 | 1,6 | 13,7 | 8,87 | 0,0094 | 24,0 | 21,0 | 0,287 | 360 |
| 10×1,5 | 0,6 | 1,6 | 15,5 | 14,5 | 0,0100 | 17,5 | 15,5 | 0,172 | 365 |
Информация предоставлена ЗАО Форум Электро специально для RusCable.Ru
Силовой кабель NYM (НЮМ): описание, применение, характеристики
Вступление
Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.
Область применения кабеля NYM
Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.
Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.
Описание кабеля
- токопроводящая жила — медная, круглой формы
- изоляция — из поливинилхлоридного пластиката (ПВХ).
- скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
- поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.
оболочка — из ПВХ пластиката.
Силовой кабель NYM(НЮМ)
Характеристики
| число жил и сечениекабеля NYM (мм²) | наружный диаметркабеля NYM (мм) | массакабеля NYM (кг/км) |
| 2 x 1,5 | 8,80 | 128 |
| 2 x 2,5 | 9,90 | 169 |
| 3 x 1,5 | 9,20 | 146 |
| 3 x 2,5 | 10,40 | 198 |
| 3 x 4,0 | 11,90 | 273 |
| 4 x 1,5 | 9,90 | 172 |
| 4 x 2,5 | 11,20 | 235 |
| 5 x 2,5 | 12,20 | 280 |
| 5 x 4,0 | 14,80 | 427 |
| 5 x 6,0 | 16,10 | 550 |
| 5 x 10 | 19,40 | 843 |
| 5 x 16 | 23,30 | 1289 |
| 5 x 25 | 27,70 | 1924 |
| 5 x 35 | 30,80 | 2509 |
Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)
| Рабочее напряжение кабеля NYM | 0,66 кВ |
| Температура эксплуатации кабеля NYM | от -50°С до +50°С |
| Относительная влажность воздуха (при +35°С) | до 98 % |
| Кабели могут быть проложены без предварительного подогрева при температуре не ниже | -5°С |
| Минимально допустимый радиус изгиба кабеля силового NYM | 4 диаметра кабеля |
| Срок службы кабеля NYM | 30 лет |
| Гарантийный срок эксплуатации кабеля силового NYM | 5 лет |
Конструкция кабеля силового NYM (НЮМ)
Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.
Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.
1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.
| Токопроводящая жила (1) кабеля NYM | медная, круглой формы, 1 и 2 класса по ГОСТ 22483 |
| Изоляция кабеля (2) NYM | из поливинилхлоридного пластика (ПВХ), изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице цветов (см. ниже) |
| Скрутка кабеля NYM | изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены |
| Поясная изоляция кабеля NYM (3) | из не вулканизированной резиновой смеси, одножильные кабели марки НЮМ исполняются без поясной изоляции |
| Оболочка кабеля (4) | из ПВХ пластиката, серого цвета |
www.otdelochnik24.ru
NYM J: расшифровка
Если вы серьезно подходите к выбору каждого элемента, который будет принимать участие в обустройстве вашего дома. Вам должно быть интересно, почему провод НУМ имеет такое название. Чтобы ответить на этот вопрос, мы приведем вам список, в котором имеется расшифровка, каждой отдельной буквы.
Расшифровка названия NYM
- N говорит о том, что данный провод что продукция соответствует всем европейским стандартам. Данное изделие имеет все сертификаты качества, говорящие о возможности его использования в пожароопасных помещениях, а также в других комнатах.
- Y – этот символ расскажет вам о том, что изоляция провода изготавливается из поливинилхлорида. Несмотря на свою ненатуральность, ПВХ предохраняет проводку от возгорания и ударов током.
- M – может быть установлен в самых разных условиях.
Данный кабель в широком выборе представлен на прилавках магазинов. Отличить европейский провод от российского поможет маркировка на нем. Помимо кабеля NYM, существует кабель NYM J. Он имеет похожую расшифровку, которая все же отличается.
Расшифровка кабеля NYMJ
- N говорит о том, что данный провод что продукция соответствует всем европейским стандартам. Данное изделие имеет все сертификаты качества, говорящие о возможности его использования в пожароопасных помещениях, а также в других комнатах.
- Y – этот символ расскажет вам о том, что изоляция провода изготавливается из поливинилхлорида. Несмотря на свою ненатуральность, ПВХ предохраняет проводку от возгорания и ударов током.
- M говорит о том, что может быть установлен в самых разных условиях.
- J – рассказывает о том, что в его состав входит желто-зеленый нулевой провод.
Данная расшифровка поможет вам определиться с тем, какой кабель вам нужен. Также при выборе провода, поинтересуйтесь о наличии сертификата качества изделия.
Описание и расшифровка
Провод NYM делают только из меди
Провод НУМ – это кабельное изделие, которое получило широкое распространение в осветительных и бытовых целях, а также стационарно-силовых, где показатели напряжения не более 0,66 кВ на частотах приблизительно 50 Гц.
Установка электротехнического изделия возможна внутри сухих и влажных помещений, во влажной среде и на открытом пространстве, но лишь при строгом соблюдении требуемого уровня защищенности от ультрафиолетового излучения и механического воздействия. Для безопасной эксплуатации используют гофротрубы, металлорукава и кабель-каналы. Не запрещается силовые кабели скрывать под слоями штукатурки или прокладывать поверх нее, в бетоне или кладке из кирпича.
Расшифровка маркировочного обозначения NYM:
- N – принадлежность к классификации кабельных изделий Normenleitung, качество соответствует немецким стандартам.
- Y – при производстве использовался изоляционный материал – поливинилхлорид или ПВХ-пластик.
- M – возможна установка в разных условиях.
На изоляционной поверхности дополнительно должна быть указана маркировка VDE, которая свидетельствует о том, что конкретное изделие изготовлено в соответствии с немецкими отраслевыми стандартами Veiband Deutscher Electrotechniker 0250 и может быть использовано в зонах с повышенным риском возникновения нештатных ситуаций.
Чем отличается NYM от ВВГнг
NYM и ВВГнг – это два разных типа кабелей, которые широко используются в электротехнических установках. В данном разделе мы рассмотрим основные отличия между ними.
Маркировка и цветовая расшифровка
Одним из главных отличий между NYM и ВВГнг является их маркировка и цветовая расшифровка. У NYM кабеля обычно есть маркировка, указывающая на его основные характеристики, такие как его номинальное напряжение и количество жил. Цветовая расшифровка жил NYM кабеля может быть различной, в зависимости от производителя.
С другой стороны, ВВГнг кабель имеет свою собственную систему цветовой расшифровки жил, которая применяется у всех производителей. Например, жила кабеля могут быть окрашены в синий, желтый, зеленый и красный цвета для обозначения нулевого, фазного, заземляющего и защитного проводов соответственно.
Технические характеристики и конструктивные особенности
NYM и ВВГнг кабели имеют различные технические характеристики и конструктивные особенности, которые определяют их область применения и качество.
NYM кабель обычно используется для внутренней прокладки проводов в зданиях и имеет более высокую степень защиты от внешних воздействий. Он состоит из одиночной или многожильной медной жилы, изолированной пластиком и оболочкой из ПВХ. NYM кабель может использоваться для установки в стенах, полах и потолках.
ВВГнг кабель, с другой стороны, является наружным кабелем и предназначен для прокладки наружных линий электропередачи. Он имеет более жесткую конструкцию и более высокую степень защиты от влаги и механических повреждений. ВВГнг кабель обычно имеет многожильную медную жилу, изолированную пластиком и оболочку из прочного материала, такого как ПВХ или полиэтилен.
Производители и выбор кабеля
NYM и ВВГнг кабели производятся различными производителями, и их качество может варьироваться
При выборе кабеля необходимо обратить внимание на его технические характеристики, такие как номинальное напряжение, сечение жилы и степень защиты. Также стоит учитывать конкретные требования и условия эксплуатации, чтобы выбрать подходящий кабель для конкретной установки
Достоинства и недостатки
NYM и ВВГнг кабели имеют свои достоинства и недостатки, которые следует учитывать при выборе.
- NYM кабель обладает хорошей гибкостью и удобен в монтаже, особенно внутри помещений.
- ВВГнг кабель имеет более высокую степень защиты и подходит для наружной прокладки.
- Однако NYM кабель может быть менее стойким к влаге и механическим повреждениям по сравнению с ВВГнг кабелем.
Область применения
NYM и ВВГнг кабели имеют различные области применения.
- NYM кабель чаще всего используется для внутренней прокладки проводов в жилых и коммерческих помещениях.
- ВВГнг кабель применяется для наружной прокладки линий электропередачи, включая прокладку под землей.
Советы по выбору и монтажу
При выборе и монтаже NYM и ВВГнг кабелей рекомендуется учитывать следующие советы:
- Тщательно изучите технические характеристики кабелей и выберите подходящий кабель для конкретной установки.
- При монтаже кабеля следуйте рекомендациям производителя и соблюдайте правила безопасности.
- При необходимости прокладки кабеля под землей, убедитесь, что используется кабель с соответствующей степенью защиты от влаги и механических повреждений.
Технические характеристики кабеля НУМ
Начнем с того, что в России выпускают различные модификации этого кабеля. Есть, которые соответствуют немецким стандартам (VDE), есть, изготавливаемые по техническим условиям, и как показывает практика, у каждого завода свое ТУ. Во втором случае наименование может быть разным, здесь и НЮМ, и НУМ, и NUM. В общем, стандарта нет. Поэтому нередко на рынке¸ покупая как будто бы NYM, на самом деле приобретается совершенно другой провод. Во всяком случае, его характеристики могут отличаться от немецкого качества. К примеру, это подтеки компаунда, которым заливается межжильное пространство. Немцы требуют, чтобы этот компаунд был изготовлен из мелонаполненной резины, В ТУ изделиях может быть другой материал, менее прочный и с низким тепловым коэффициентом. Отсюда и подтеки.
Так как мы начали говорить о конструкции, то продолжим. Итак, кабель NUM – это силовой медный проводник. Его жилы могут быть монолитными, если их сечение от 1,5 до 10 мм², и состоящим из большого количества медный проволочек, так сказать многожильным, если сечение кабеля находится в диапазоне от 16 до 35 мм². При этом есть разновидности кабельного изделия с разными маркировками:
- NUM-J – это провод, как минимум, с тремя жилами, где один из них обязательно жила заземления, раскрашенная в желто-зеленый цвет.
- NUM-O – это кабель с минимум двумя жилами без провода заземления.
Итак, кабель NUM состоит из медных жил, которые изолированы ПВХ пластикатом. Далее идет негорючий слой, он обволакивает все жилы. И последний слой – это общая изоляция из того же поливинилхлорида. Добавим, что все жилы внутри кабеля имеют разное цветовое оформление, что соответствует гостам и правилам удобного монтажа и обслуживания.
Остальные основные технические характеристики:
- количество жил: от 2 до 5;
- выдерживает напряжение до 0,66 кВт с частотою тока 50 Гц;
- это гибкий кабель;
- нет необходимости нагревать в процессе монтажа;
- укладку можно проводить при температуре не ниже -5С;
- температурный режим эксплуатации: -50С +50С;
- максимальная температура длительного характера – +70С;
- срок эксплуатации 40 лет;
- изгиб – четыре диаметра провода;
- высокая устойчивость к открытому огню, к тому же провод NUM не распространяет горение.
А вот воздушным способом прокладка возможна, только придется учитывать тот момент, что воздушка подвергается негативному воздействию атмосферных осадков, солнцу и ветру. Поэтому в данном случае придется подбирать кабель по силе тока с небольшим увеличением данного показателя. К примеру, если кабель NUM сечением 1,5 мм² выдерживает при прокладке в помещении ток силою 30 ампер, то на воздухе только 24 ампера.
Еще раз напомним, что немецкий стандарт VDE очень отличается от заводских технических условий, поэтому технические характеристики кабелей, изготавливаемых по ТУ, будут сильно отличаться от изготовленных по стандарту. Особенно это касается безопасности эксплуатации. К примеру, если у кабеля НУМ, изготовленного по немецким требованиям, есть небольшие повреждения, то его можно использовать. А вот изготовленные по ТУ даже с незначительными дефектами лучше не применять. Кстати, на немецких проводах обязательно наносится маркировка, где есть «VDE» и «NUM». Если этого на кабеле не обнаружено, значит, это продукция российских производителей.
