Проход дымохода через кровлю: необходимость и соблюдение пожаробезопасности

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

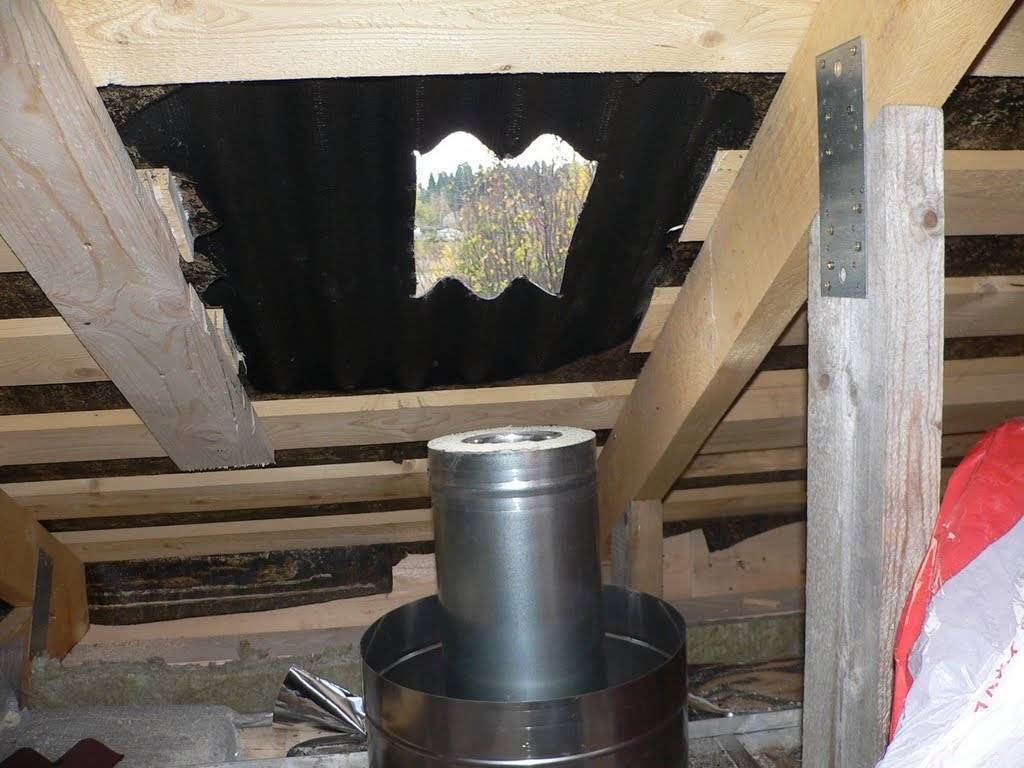

В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
Выводят трубу и закрепляют ее в нужном положении.
Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края огнестойким герметиком.
Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

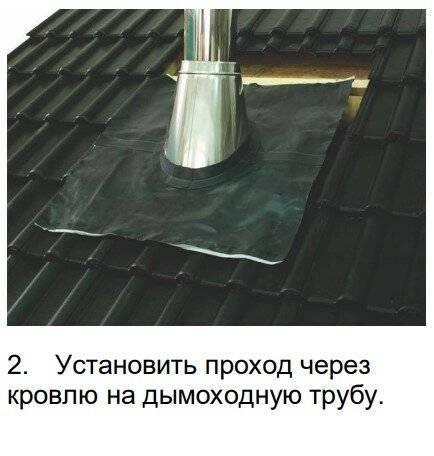

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

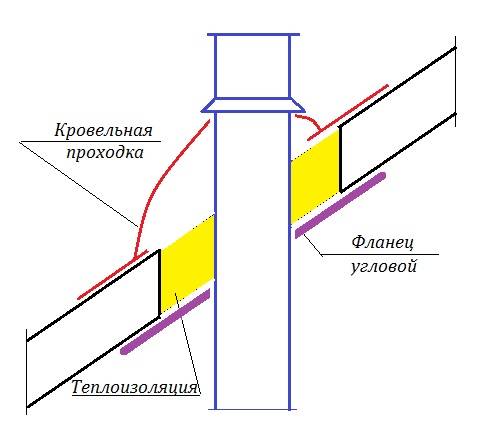

Схема монтажа металлической проходки:

отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

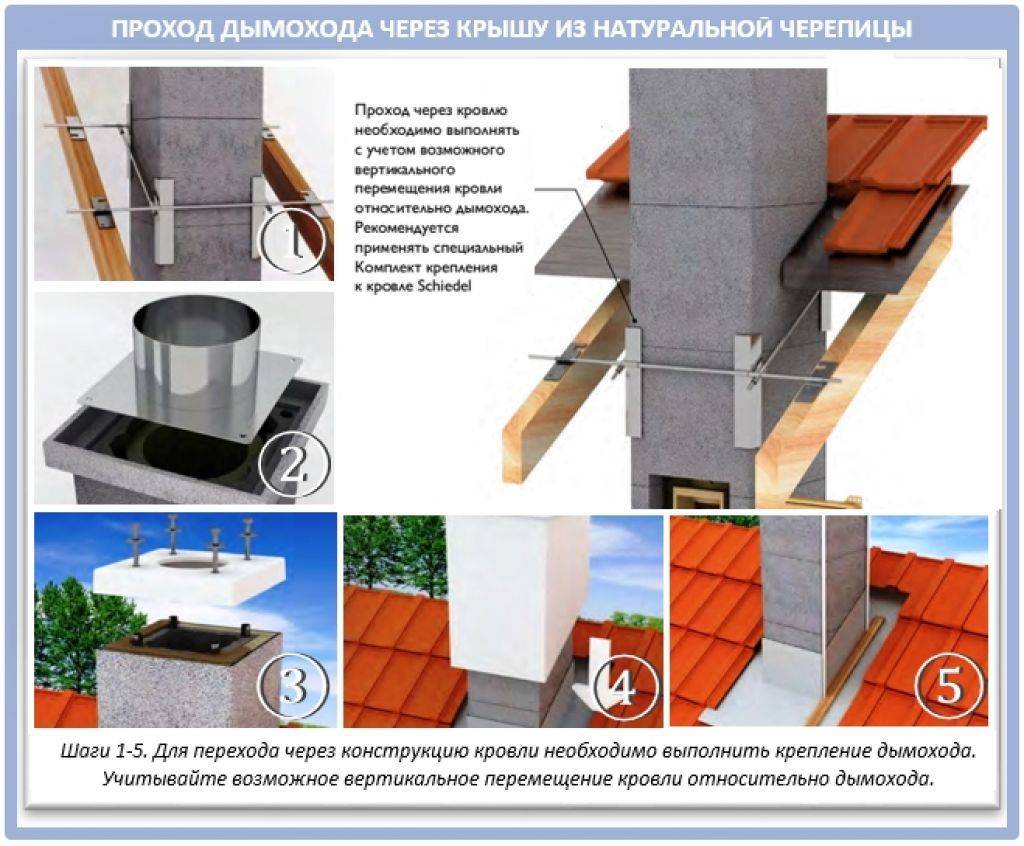

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

четырех (по количеству сторон) внутренних защитных пристенных профилей;
четырех внешних декоративных элементов;
водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

Основные правила и нормы

На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.

Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.

Правила прохода сэндвич трубы через потолок

При разработке плана будущих монтажных работ стоит обратить особое внимание на размеры дымохода. В этом случае стоит ознакомиться с некоторыми правилами:

если труба монтируется для банной постройки, необходимо запомнить, что после выхода из печи разрешается монтаж только трубы с толстыми стенками, которая не оснащена изоляционным материалом. Высота такой трубы должна составлять минимум 1 м. Желательно, чтобы труба была выполнена из нержавеющей стали, так как этот материал более теплоустойчив, чем оцинкованная сталь. После одного метра оцинкованной толстостенной трубы, разрешается установка сэндвич -изделия;
трубы, проходящие через потолок, должны в обязательном порядке иметь слой изоляционного материала;

Утепленная часть дымохода устанавливается на толстостенную трубу, выходящую из топки

длина горизонтальных отрезков в конструкции напрямую влияет на показатели тяги и другие эксплуатационные характеристики дымохода. Чем больше длина горизонтальных участков, тем хуже будут показатели тяги в системе. Максимальная рекомендуемая длина горизонтальных отрезков — не больше 1 м;
количество колен в системе также влияет на её производительность. Их не должно быть больше трёх;
запрещается жёстко фиксировать трубу в месте прохода через потолок. Соединение должно не препятствовать линейному расширению нагретой конструкции.

Что это такое

При топке происходит сильный нагрев внешних поверхностей не только стенок корпуса печи, котла, но и конструкций газохода отводящего в атмосферу раскаленные дымовые газы.

Противопожарная разделка – это увеличение ширины стенок корпусов отопительных агрегатов – печей, каминов, котлов или дымовых труб, каналов в местах/зонах непосредственного контакта со строительными конструкциями объектов, выполненными из горючих, трудногорючих материалов.

Противопожарная отступка – это пространство, расстояние между наружными поверхностями стенок корпусов печных агрегатов, отопительного оборудования или дымовых каналов и незащищенными или защищенными от постоянного нагрева, воспламенения стенами, перегородками из сгораемых, трудногорючих строительных материалов.

Принципы обустройства кровельных проходов

Дымоход через крышу важно не только правильно провести, с соблюдением элементарных правил, но еще важно, правильно определить место выхода. Выводить трубу можно не в любом месте, где заблагорассудится

Обустройство кровельных проходов по рекомендациям профессиональных печников, лучше проводить ближе к коньку. Преимущества такого выхода:

Обеспечивается крайне небольшое скопление снега и в целом осадков, в зимний сезон.
Высота самого дымохода над крышей будет незначительной, а значит, сокращается пагубное влияние внешних атмосферных факторов.
Небольшая высота еще влияет на меньшее образование конденсата.

Наиболее неблагоприятные места:

Рядом с окнами.
В местах ендов, стыков.

Кстати, важный момент, многие об этом умалчивают, однако от этого фактора будет зависеть не только качество дымохода, но и жизнь постояльцев дома. Выводящий канал нельзя крепить к кровле жестко, иначе при малейших колебаниях крыши, целостность повреждается и возможно воспламенение.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

Существует следующая зависимость высоты дымохода от его удаленности от конька:

расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

Как вывести трубу через крышу

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.

Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: «Проходка кровельная — устройство «).

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

Удобный узел примыкания;
На коньке зимой не скапливается снег;
При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

15 см для кирпичных и бетонных труб;
25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях:

при постройке нового дома;
в процессе реконструкции кровельной системы при наличии отопительного агрегата;
при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит:

кровельное покрытие;
обрешетка;
контробрешетка;
гидроизоляция;
стропила;
утеплитель;
пароизоляционный слой;
внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку:

нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод.

Противопожарная изоляция

В загородных домах и на дачах почти всегда встречаются печи или камины

Для того, чтобы эти отопительные приборы были полностью безопасны, работали надежно, качественно и эффективно, очень важно провести противопожарную изоляцию не только топки, но печной трубы

Кроме того, отдельное внимание стоит уделить ее гидроизоляции. Обо всем этом, а также о том, где именно размещать дымоход, мы поговорим в этой статье

Размещение дымохода на крыше

Прежде, чем начнется изоляция трубы дымохода на крыше, важно правильно выбрать его месторасположение, потому что от него во многом зависит успех всей работы. Нужно придерживаться следующих правил:

труба размещается на скате крыши, неподалеку от конька (на расстоянии около метра);
труба должна возвышаться над коньком минимум на 50 см;
очень важно, чтобы дымоход располагался строго вертикально;
сверху его должен прикрывать «зонтик», защищающий от осадков и попадания посторонних предметов.

Отделка трубы дымохода на крыше

Огнезащита печной трубы на крыше

Противопожарная изоляция дымоходов на крыше обеспечивает защиту кровли от возгорания. По нормам, место, где контактируют труба и кровля, не может нагреваться выше 50°C, иначе возникает риск возникновения пожара.

Для того, чтобы обеспечить необходимый уровень температуры, используют разные подходы, исходя из материала, который применяется для сооружения дымохода.

Если труба кирпичная, то стенки в этой точке выкладывают в полтора кирпича (необходимая толщина — минимум 35 см).
Если дымоход металлический, что встречается намного чаще, используют специальные короба, внутрь которых помещают трубу. Этот короб делают из негорючих твердых материалов, например, плит силиката кальция («ИзолМакс», Silca, SuperIzol и т.д.).
Стенки трубы не должны вплотную примыкать к коробу, оставшееся пространство заполняют сыпучей изоляцией, а саму трубу рекомендуется обмотать рулонными материалами. Также можно остановиться на готовых сэндвич-трубах, которые представляют собой два металлических цилиндра, вставленных один в другой, между которыми проложен слой рулонной изоляции.

Кровельный пирог нужно аккуратно и бережно, послойно разрезать, закрепить на стропилах, а затем в этом месте также крепится противопожарная изоляция. В точке входа трубы в потолок и выхода ее на крыше размещается стальные листы.

Где расположить трубу и почему

Рекомендация специалистов следующая: по возможности поближе к коньку.

Устройство крыши из профнастила.

Это позволит минимизировать попадание дыма в мансардные окна. Ориентироваться можно на такой показатель правильного расположения трубы: ее основная часть должна находиться в «холодной» зоне, то есть в том месте, которое большую часть светового дня не нагревается от солнца. Важна и высота конструкции: лучшая тяга бывает при высокой трубе. Слишком большой ее делать тоже не стоит. Так как горячие газы, проходя через длинное отверстие, быстро охлаждаются, что приводит к возникновению конденсата и чрезмерному образованию сажи.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

Для прямоугольной и квадратной конструкции подойдет металлический фартук;
Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Разделка на коньке

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.
Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.
Заполните стыки возле трубы герметиком на силиконовой основе.
Прижмите верхними планками фартука.

Отвод дождевой воды от дымохода

Проходка на скате

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих

Обход стропильной системы

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Обрешетка под дымоход

Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.
Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:

сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Высота подъема трубы и место ее прохода в кровле

Дымоход на крыше может быть размещен правильно, только если правильно выбрано место вывода трубы через кровлю. Этот фактор может повлиять на правильное функционирование системы отопления. Для предотвращения ошибок при монтаже необходимо руководствоваться существующими требованиями противопожарной безопасности, а также строительными правилами и нормативами. Основные моменты обустройства:

Дымоходные трубы располагают максимально близко к коньку, самому высокому месту кровли. Обычно расстояние до конька не превышает одного метра.
Расчетная высота дымохода относительно конька крыши составляет не менее полуметра. Это позволяет обеспечить хорошую печную тягу.
Чем сильнее поднята труба дымохода над коньком, тем сильнее будет создаваемая сила тяги. Этот показатель особенно важен для печей и каминов.
Если труба будет располагаться вдалеке от конька, потребуется больший отрезок, чтобы высота подъема дымоотвода над крышей соответствовала расчетным рекомендациям.
Расчет диаметра трубы и высоты подъема необходимо производить согласно рекомендациям производителя теплогенерирующего оборудования. Желательно за ними обратиться к специалисту.
В идеале, дымоход должен состоять из вертикально установленных труб без изгибов. При необходимости допускается монтирование горизонтальных отрезков длиной не более одного метра.
Проход дымохода через крышу нужно разместить на участке между частями силового каркаса кровельной системы так, чтобы не пришлось нарушить целостность ее элементов.

Основная проблема обустройства трубы сквозь крышу кроется в том, что при прохождении дыма или продуктов горения температура конструкции повышается, и это может привести к возгоранию материалов, из которых изготовлены элементы кровли или стропильной системы.

Как вывести кирпичную печную трубу через крышу

Чтобы работы были выполнены качественно, и не пришлось переделывать свои же собственные ошибки, необходимо следовать нескольким простым рекомендациям:

Планировка — даже при «стихийном» ремонте все равно должно быть время, когда следует остановиться и продумать: где именно будет находиться печка, каким способом будет выполнена система дымоудаления. В каком месте кровли будет проходить дымоход. Расчет даст возможность подсчитать, какая высота печной трубы над крышей будет достаточная, чтобы обеспечить необходимой тягой.
Местоположение трубы — существует общее правило, чем лучше труба обдувается ветром, тем сильнее тяга в печи. Дымоход, следуя этому, стараются расположить как можно ближе к центру кровли – к коньку. Высота над коньком зависит от того насколько далеко находится от него труба.
Заделка и изоляция печной трубы на крыше – однослойный металлический дымоход может во время интенсивного горения раскалятся, кирпич разогревается не так интенсивно, но все равно требует использования теплоизоляции в месте прохождения кровельного пирога. Вывод через крышу печной трубы необходимо тщательно изолировать, чтобы через проем не проходила влага.

Эти три задачи являются основными и приоритетными и качество их выполнения и зависят от профессионализма мастера.

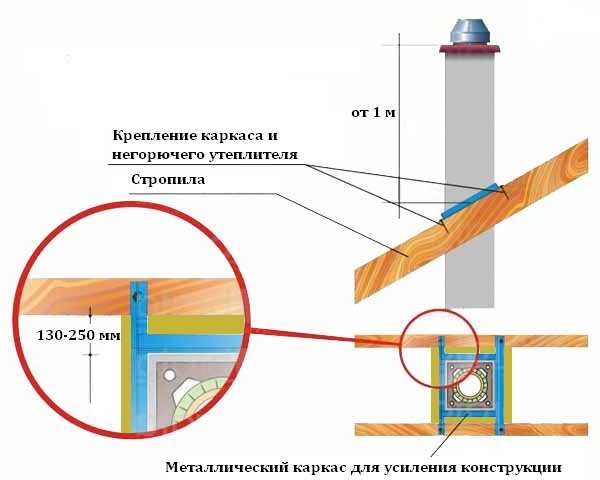

Существуют определенные нормы, регламентирующие то каким должен быть зазор между печной трубой и кровлей. Согласно СНиП расстояние до горячих материалов от дымохода должно составлять не менее 13-25 см.

Как правильно вывести дымоход через крышу
