Погодный терморегулятор для котла отопления: термостат и термодатчики для регулирования системы

Функциональное назначение термостатов

В большинстве случаев при работе теплоснабжения наблюдается неравномерное распределение тепла в радиаторах и тубах. Это связано с его остыванием во время продвижения по транспортным магистралям. Для стабилизации и своевременной регулировки устанавливают комнатные термостаты для отопления.

Контроль степени нагрева радиатора. Регулируя приток горячей воды, изменяется температура на поверхности отопительного прибора;
Оптимизация затрат на нагрев теплоносителя. Накладной термостат для отопления снижает расходы на нагрев горячей воды, уменьшая разницу температуры теплоносителя между подающей и обратной трубами;
Автоматизация работы отопления. Практически все модели терморегулирующих устройств работают в автономном режиме

Важно изначально правильно установить исходные параметры функционирования

Чем отличается термостат для котла отопления от аналогичной модели для радиатора или циркуляционного насоса? Прежде всего – скоростью срабатывания управляющего элемента и температурным режимом работы. Поэтому рекомендуется подбирать оптимальную модель для каждого компонента отопления. А для этого следует рассмотреть их типы и особенности конструкции.

Любой термостат для отопления дома имеет индивидуальные эксплуатационные параметры – особенность установки, степень регулирования температуры и т.д. Они должны соответствовать характеристикам отопительного элемента, на который будет установлен прибор.

4 Электронные аппараты

В современных моделях теплорегуляторов вместо механического датчика устанавливается термистор, который меняет свое сопротивление из-за изменения температуры. В некоторых конструкциях применяются термоэлектрические преобразователи.

Применение инновационных элементов позволяет быстрее и точнее реагировать терморегулятору на изменение температуры. Электронные приборы существуют нескольких видов:

1. Непрограммируемые — представляют собой устройства с несколькими простыми функциями. В их конструкцию входит цифровой дисплей и кнопки для выбора температурного режима.

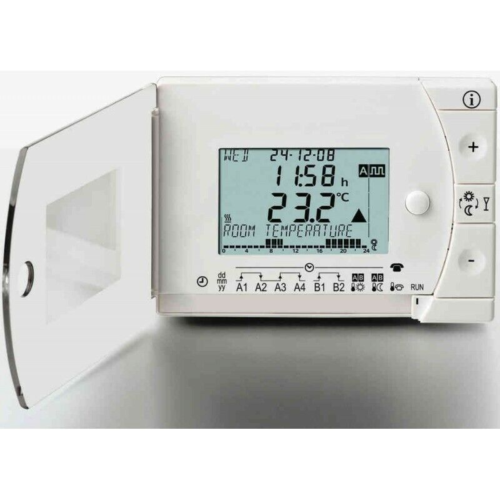

2. Программируемые — небольшие компьютерные системы, с помощью которых можно задавать параметры работы отопления или охлаждения на несколько дней вперед.
3. Беспроводные — в таких приборах показатели передаются за счет беспроводной связи (Wi-Fi или Bluetooth). Самой популярной считается передача по Wi-Fi. Благодаря отсутствию проводов, такое соединение становится более надежным и эффективным.

Наличие электронного оборудования позволяет устанавливать датчики в наиболее благоприятных местах, управлять сразу несколькими приборами отопления, осуществлять дистанционное управление системой по интернету или смартфону.

Управлять работой устройства можно находясь на значительном расстоянии от дома. Современные приборы обладают привлекательным внешним видом и могут составлять подробные отчеты о работе системы.

Электрические терморегуляторы

Данный вид нашел свое применение практически во всех типах отопительных сетей. Но используют его не для перекрытия подачи теплоносителя прямо в трубах, а как регулятор. Он воздействует, к примеру, на горелку котла или на циркуляционный насос, включая или выключая его. Это очень эффективный прибор, который не врезается в саму систему отопления, а подключается к оборудованию — как электрический элемент, способный разъединить электрическую схему.

Итак, необходимо подытожить все сказанное и определить, нужны ли термостаты или нет. В том, что они необходимы, сомнений нет. Именно с помощью данных приборов можно сэкономить на отоплении, которое в зимнее время съедает большую часть семейного бюджета.

На рынке сегодня можно найти аналоги, которые находятся в оптимальном соотношении цена-качество. Устанавливаются термостаты на несколько лет. Некоторые модели служат верой и правдой десятилетиями. То есть, вложения окупаются быстро.

Здесь важно правильно подойти к выбору того или иного вида. Но то, что терморегуляторы играют важную роль в жизнеобеспечении дома, никто уже не сомневается. Приплюсуем сюда комфортное состояние внутри помещений, которое во многом зависит от температурного режима

Приплюсуем сюда комфортное состояние внутри помещений, которое во многом зависит от температурного режима.

И последнее. С каждым годом модели приборов усовершенствуются. Но не стоит гоняться за новинками, периодически меняя их. Старые модели соответствуют всем нормам и требованиям современности. Поверьте — они долго прослужат вам, не создавая лишних проблем.

5 Двухзонные термостаты

Устройство запрограммировано на изменение температурного режима в диапазоне от 7 до 30° C. Вносить изменение в настройку можно через 0,5° C. Такие приборы устанавливаются на всех видах систем отопления, в качестве терморегулятора воды.

Они не зависят от вида котлового оборудования и могут работать как с твердотопливными обогревателями, так и с электрическими или газовыми. Конструкция состоит из нескольких элементов:

программируемого реле;
датчика температуры.

Для избегания искажения передаваемых данных, датчики устанавливаются в места, защищенные от сквозняков и прямых солнечных лучей. Также существуют двухступенчатые регуляторы, которые применяются в кондиционерах, где происходит управление охлаждением и нагревом воздуха. Отличаются они наличием двойного контакта, с помощью которого происходит переключение между электрическими схемами.

На твердом топливе

Для твердотопливных котлов использование внешнего терморегулятора возможно в двух вариантах:

Подключение терморегулятора к блоку автоматического управления котлом. В зависимости от модели контроллера возможно использование электронных или механических пластинчатых терморегуляторов;
Использование механического терморегулятора с сильфоном наполненным газом или жидкостью. Рабочая часть терморегулятора для твердотопливных котлов специально разрабатывается для управления заслонкой на подаче воздуха и/или регулировки тяги.

Особого выбора среди терморегуляторов для котлов на твердом топливе нет. Придется искать готовое решение от производителя котельного оборудования или же комплектовать котел блоком автоматики в комплекте с терморегулятором.

Термодатчики прямого действия

Простые устройства автоматического контроля работы системы обогрева в доме. Их размещают на трубопроводных магистралях. Это обеспечивает автоматическое перекрытие клапаном внутреннего сечения труб, влияя на увеличение или уменьшение объема транспортируемой жидкости. Конструктивно он представлен в виде клапана, золотника, штока и сильфона, заполняемого материалом для быстрого расширения или сужения при нагреве или охлаждении (парафин, жидкий состав или газ). Прибор, размещенный на трубах с теплоносителем, нагревается и расширяет наполнитель.

Газ или жидкий состав способствует расширению сильфона, обеспечивающего давление на шток. На штоке фиксируется клапан для перекрытия трубы, обеспечивающей попадание жидкости в батарею. То есть, обеспечивается регулировка мощности отопления. Весь процесс осуществляется самостоятельно. Устройства размещаются возле отопительных приборов. Они позволяют регулировать уровень нагрева воды в бойлерах. Этому способствует установка выносных или погружных датчиков, монтируемых непосредственно в воду.

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.

Изображение	Модели	Стоимость, руб.
	Viessmann 7817531	3670
	TR 12 для котлов Bosh Gaz 6000 W для газовых котлов	2100
	Галан Комфорт	3500
	Галан МРТ 15	4500
	Terneo rk 30 для электрических котлов	2870
	Регулятор BeeRT для котлов электрического типа	3300
	Терморегулятор для твердотопливного котла Auraton S 14	5990

Схема подсоединения термостата к котлу

В установке подобных приборов помогут следующие рекомендации:

желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.

Подключение механического регулятора к отопительному агрегату

Специалисты советуют монтировать регуляторы в жилых комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Трехходовой клапан

Схема включения трехходового клапана в систему отопления:

Схема включения трехходового клапана в систему отопления

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана

Схема обвязки газового котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Настройка устройства

Следующий порядок действий поможет разобраться, как настроить терморегулятор на котле:

Используя пульт дистанционного управления, нужно установить на внешнем устройстве максимальные температурные показатели.
После запуска котла отопления нужно добиться от него максимально полезного состояния, при котором КПД будет наибольшим.
Дождавшись комфортной температуры воздуха во всех помещениях, следует взять термометр и замерить температуру около терморегулятора.
Полученные значения нужно установить на терморегуляторе в качестве крайне верхнего порога отключения.

Так как для размещения устройства выбирают помещение с максимально комфортными условиями, а в соседних комнатах не исключена разница в показаниях на 1-3 градуса, замер температуры нужно производить непосредственно возле контролирующего прибора.

Внимание! Возможно, что разница между температурными показателями между соседними комнатами будет более весомой. Поэтому некоторые производители дополнили терморегуляторы функцией «температурный сдвиг»

Произведя поправку на 1-5 градусов, можно добиться практически идеальной работы устройства.

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру (эффект Зеебека). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

Так выглядит стандартная термопара на фото.

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация)	Материалы проводников спая	Российская маркировка	Диапазон температур, °C
K	хромель-алюмель	ТХА	-200 – 1 300
L	хромель-копель	ТХК	-200 – 850
J	железо-константан	ТЖК	-100 – 1 200
N	нихросил-нисил	ТНН	-200 – 1 300
T	медь-константан	ТМКн	-200 – 400
E	хромель-константан	ТХКн	0 – 600
S	платинородий-платина	ТПП10	0 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Как работает термостат отопления

Обычная отопительная система с водой в качестве теплоносителя состоит из нагревательного оборудования или узла подключения к централизованной сети, труб внутренней разводки и радиаторов. Чтобы регулировать объемы поступающего от нее в комнаты тепла, приходится либо постоянно следить за котлом, либо регулярно прикрывать/открывать вентиля на батареях.

При этом инертность такой системы не позволяет поддерживать нужную температуру в течение всего дня на установленном уровне. Если больше в печь наложить дров или в котел подать газа, то теплоноситель в трубах нагреется сильнее, при этом тепла через радиаторы он также отдаст больше.

При низкой температуре за окном это хорошо. А вот при резком потеплении на улице в доме жара становится невыносимой. Топливо уже в топке, и вода уже нагрелась, избавиться от тепла никак. Плюс котел еще и продолжает работать. Без термостата в системе отключать его приходится вручную. Можно, конечно, открыть окна на проветривание и выпустить тепло, но тогда счета за горючее для домашней котельной точно разорят.

Вывод напрашивается сам собой: термостат для отопления упрощает проживание, делает его максимально комфортным.

Термостат (терморегулятор) – это устройство для отслеживания температуры в отапливаемом помещении и увеличения/уменьшения подачи в него тепла

Состоит термостат для отопительной системы из:

термочувствительного датчика (элемента);
блока настройки;
модуля управления;
электромагнитного реле или механического клапана.

В самых простых моделях управляющий блок отсутствует. Все происходит за счет чистой механики и изменения физических свойств термочувствительного элемента. Таким термостатам электропитание не нужно. По эффективности и точности регулировки системы они уступают электронным приборам, но зато энергонезависимы. При проблемах с напряжением в сети они точно не перестанут работать.

Принцип работы терморегулятора выглядит следующим образом:

С помощью блока управления выставляется нужная температура.
При достижении требуемых параметров срабатывает датчик, что приводит к отключению котла либо перекрытию запорного клапана в трубах отопления.
После падения температуры воздуха в комнате происходит обратное включение котельного оборудования или обогревателей.

Модуль электронного управления позволяет задавать не один показатель температуры, а сразу несколько для каждого времени суток отдельно. Плюс при наличии такого блока есть возможность установки дополнительного температурного датчика на улице и привязки функционирования термостата к данным с него.

В зависимости от вида устройства терморегулятор подключается непосредственно к котлу для регулировки его работы либо на входе в радиатор для контроля объемов подачи теплоносителя

Простейший термостат – это запорная арматура с термодатчиком, стоящая на трубе у батареи. При достижении нужной температуры клапан закрывается и уменьшает ток теплоносителя. А при охлаждении комнатного воздуха он вновь открывается, в результате чего объемы поступающего тепла увеличиваются.

Более сложные и продвинутые модели предполагают наличие беспроводных датчиков и блоков управления. Вся связь между отдельными элементами происходит через радиоканал. Провода в этом случае не прокладываются, что положительно сказывается на эстетической стороне размещения подобных терморегуляторов в помещении.

Возможности и характеристики погодных регуляторов

Широта возможностей прибора определяется пожеланиями хозяев и их потребностями.

В стандартный набор параметров входят следующие настройки:

Автоматический контроль температуры на улице, подстройка температуры теплоносителя, подаваемого в контуры магистрали. Контуры могут быть как зависимыми, так и независимыми.
Смена режима нагрева с учетом графика отопления.
Подстройка уровня нагрева жидкости с учетом данных по режиму прогревания отдельных помещений.
Поддержание параметров температуры жидкости в режиме рабочего или нерабочего времени, корректировка программ подачи при переносе рабочих, выходных дней – это свойство удобно для считывателей погоды, установленных в офисах, на промышленных предприятиях.

Автоматическое управление и контроль обеспечивают моментальное выключение системы при появлении угрозы аварийной ситуации, перебоях с питанием в электросети.

Все настройки выставляются производителем и считаются стандартными, пользователь вправе менять режимы самостоятельно. Но выбирая многофункциональные устройства с дисплеями и показателями энергосбережения, вариациями кривой отопления, автоматической обработки и дезинфекции, переходом на летнее и зимнее время, лучше поручить настройку под индивидуальные параметры специалистам.

Основные характеристики комнатных термостатов

Еще комнатный термостат для газового котла отличаются тех. свойствами:

Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от вида поддерживают температурный режим от -60 до 1200 °С.
Число каналов:
— одноканальные. Используются для авторегулировки и сохранения температуры объекта на определенном уровне. Выделяются миниатюрностью и весом от многоканальных агрегатов;
— многоканальные. Создаются для фиксирования температуры серии типовых термодатчиков. Их эксплуатируют на производствах, в лабораториях, а еще в народном хозяйстве.
Габариты:
— маленькие;
— большие;
— крупные.

Как сделать простой терморегулятор

Изготовление терморегулятора происходит поэтапно:

Выбор типа и схемы устройства.
Приобретение необходимых материалов, инструментов и деталей.
Сборка прибора, настройка, запуск в эксплуатацию.

Стадии изготовления прибора имеют свои особенности, поэтому их следует рассмотреть подробнее.

Необходимые материалы

В число необходимых для сборки материалов входят:

Фольгированный гетинакс или монтажная плата;
Паяльник с припоем и канифолью, в идеале — паяльная станция;
Пинцет;
Пассатижи;
Лупа;
Кусачки;
Изолента;
Медный соединительный провод;
Необходимые детали, согласно электрической схемы.

В процессе работы могут понадобиться и другие инструменты или материалы, поэтому данный список не следует считать исчерпывающим и окончательным.

Схемы устройств

Выбор схемы обусловлен возможностями и уровнем подготовки мастера. Чем сложнее схема, тем больше нюансов возникнет при сборке и настройке устройства. В то же время самые простые схемы позволяют получить лишь наиболее примитивные приборы, работающие с высокой погрешностью.

Рассмотрим одну из несложных схем.

В данной схеме в качестве компаратора используется стабилитрон

На рисунке слева изображена схема регулятора, а справа — блок реле, включающий нагрузку. Датчик температуры — это резистор R4, а R1 — переменный резистор, используемый для настройки режима нагрева. Управляющим элементом является стабилитрон TL431, который открыт до тех пор, пока на его управляющем электроде имеется нагрузка выше 2,5 В. Нагрев терморезистора вызывает снижение сопротивления, отчего напряжение на управляющем электроде падает, стабилитрон закрывается, отсекая нагрузку.

Другая схема несколько сложнее. В ней использован компаратор — элемент, производящий сравнение показаний термодатчика и эталонного источника напряжения.

Подобная схема с компаратором применима для регулировки температуры тёплого пола

Любое изменение напряжения, вызванное увеличением или уменьшением сопротивления терморезистора, создаёт разницу между эталоном и рабочей линией схемы, вследствие чего на выходе устройства генерируется сигнал, вызывающий включение или отключение нагрева. Подобные схемы, в частности, используются для регулировки режима работы тёплого пола.

Пошаговая инструкция

Порядок сборки каждого устройства имеет свои особенности, но некоторые общие шаги выделить можно. Рассмотрим ход сборки:

Готовим корпус прибора

Это важно, поскольку оставлять плату незащищённой нельзя. Готовим плату. Если используется фольгированный гетинакс, придётся травить дорожки при помощи электролитических методов, предварительно нарисовав их нерастворимой в электролите краской

Если используется фольгированный гетинакс, придётся травить дорожки при помощи электролитических методов, предварительно нарисовав их нерастворимой в электролите краской

Монтажная плата с готовыми контактами значительно упрощает и ускоряет процесс сборки. Проверяем с помощью мультиметра работоспособность деталей, при необходимости заменяем их на исправные образцы. По схеме собираем и соединяем все необходимые детали. Необходимо следить за точностью соединения, правильной полярностью и направлением установки диодов или микросхем. Любая ошибка может привести к выходу из строя важных деталей, которые придётся приобретать снова. После окончания сборки рекомендуется ещё раз внимательно осмотреть плату, проверить точность соединений, качество пайки и прочие важные моменты. Плата помещается в корпус, производится пробный запуск и настройка работы устройства.

Как выбрать?

Там, где централизованного снабжения газом нет, для отопления построек применяются котлы, работающие на электричестве. Среди их преимуществ можно назвать отсутствие необходимости создания дымохода, экологичность, простоту монтажа, хорошую производительность, наличие панели управления для работы в авто режиме. Если говорить о недостатках, то он по сути один – высокое потребление электрической энергии, что и становится причиной большой стоимости таких систем. Но если установить комнатный терморегулятор, то это даст возможность снизить энергетические затраты на 25 – 30 процентов и осуществить настройку индивидуального обогревательного режима.

Перед приобретением следует помнить, что лучше всего, если котел и термостат будут выпущены одной компанией. Популярностью пользуются решения, которые произведены такими компаниями, как Baxi, Ariston, Bosch и другие.

Кроме того, следует брать в расчет следующие факторы:

учитывать целевую аудиторию (если вы покупаете прибор для дома, где живет пожилой человек, то поинтересуйтесь, сможет ли он разобраться с каким-нибудь программируемым беспроводным регулятором с датчиком воздуха);
при выборе модели обратить внимание на простоту управления (знать его предельный и аварийный режимы);
лучше приобретать терморегулятор, оснащенный дисплеем (такие модели удобнее тем, что кроме какого-то заданного параметра, дают возможность увидеть температуру воздуха в интересующий момент времени);

для работы термостата нужно электричество, а в сельской местности часто с ним бывают проблемы (по этой причине лучше покупать модели, которые не слишком чувствительны к отсутствию электричества, например, механические;
если вы отдаете предпочтение электронному варианту, то следует брать модель, которая будет хотя бы работать от батареек или же устанавливать в доме источник бесперебойного питания;
все приборы отличаются друг от друга по мощности, поэтому для правильной работы регулятора, следует точно знать технические характеристики прогреваемого помещения;
следует брать в расчет и материал, из которого изготовлена постройка (в домах, сделанных из дерева, проводные термодатчики лучше не устанавливать по причине того, что проштробить под них каналы в дереве будет нельзя).

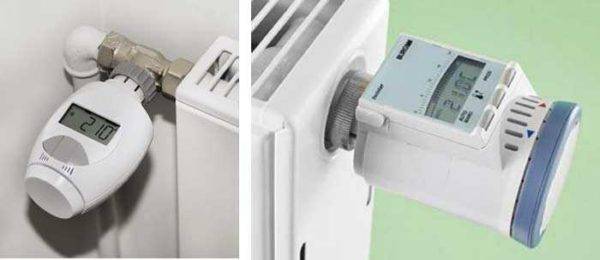

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Термостат для газовых котлов отопления: что это, принцип работы, нужен ли он

Терморегулятор состоит из двух стальных полосок, которые применяются в качестве электроконтакта выключателя в контуре отопления газового котла.

Номинальный контакт опускается в случае резкого падения температуры и благодаря этому происходит отключение функции обогрева.

После изменения климата автоматически открываются нужные клапаны, и котел вновь начинает свою работу.

Корпус у термостата обычно делается из белого пластика. Для подсветки экрана используются светодиоды. Диапазон измерения температуры помещения у большинства приборов составляет от 0 до 40 °C.

В основном терморегуляторы покупают в целях экономии средств. Понижение температуры в доме даже на один градус уменьшает расход газа на 4%. За счет того, что прибор сокращает количество включений котла, снижаются и траты хозяев квартиры на оплату газа. К тому же это помогает обеспечить сохранение всех компонентов оборудования, которые меньше изнашиваются и дольше служат.

Справка. Для большинства моделей порог срабатывания составляет 0,25 градуса: если температура в доме окажется на четверть градуса ниже заданной, котел включается.

Что дает покупка термостата:

экономию на коммунальных расходах (минус 15—25%);
установку комфортной температуры — возможность выбора от 2 до 6 режимов;
уменьшение частоты включений котла;
защиту от перегрева помещения и сухости воздуха;
увеличение срока эксплуатации оборудования, в частности, циркуляционного насоса за счет аккуратного использования котла.

Индивидуальная настройка температуры подойдет для семей с детьми, где всегда нужно поддерживать комфортный режим, а также для людей с особой чувствительностью к температурным перепадам.

Правила установки устройства

Установка включает всего два основных этапа выполнения работ – это монтирование выносного прибора в наиболее удобном месте и подключение контактного с котлом устройства. Чтобы работа приборов была максимально эффективной, необходимо придерживаться следующих правил:

При установке внешнего контролирующего устройства необходимо соблюдать высоту расположения – не менее 1,5 и не более 1,7 метров.
В радиусе 1 метра перед прибором не должно быть никаких конструкций или предметов мебели.

Внимание! Близко расположенные радиаторы отопления, кондиционеры и газовые плиты способны повлиять на показатели терморегулятора. Поэтому минимальная удаленность от них должна составлять 1 метр 20 сантиметров

Ко всему этому стоит добавить, что размещение выносного прибора не следует производить на кухне или в ванной. В этих помещениях постоянно меняется температура, что будут препятствовать адекватной оценке датчиком текущего положения и способствовать отправлению ложных сигналов.

Несколько правил для размещения термодатчика, контролирующего теплый пол

Помещение с расположенным датчиком должно быть изолировано от сквозняков и прямого попадания солнечных лучей.
Установку прибора производят исключительно в обогреваемой комнате, чтобы иметь возможно правильно оценивать окружающую обстановку.

Совет! Если в частном доме произведен монтаж теплых полов, рекомендуется приобрести отдельное устройство, которое нужно установить в непосредственной близости от пола.

Погодный терморегулятор для регулирования котла отопления
