Как подключить варочную панель к электросети самостоятельно

Осуществление схемы подключения варочной панели и духовки

В соответствии со строительными правилами и нормами (СНиП) должно выполняться при помощи радиального метода, а именно: для  питания должен быть выделен отдельный кабель, который протягивается от места с главным распределительным щитом. На этот кабель ни в коем случае нельзя производить установку других розеток и электроприборов.

Перед включением прибора с однофазной системой стоит изучить инструкцию

Чтобы подключить поверхность с электроплитой, схема предусматривает наличие в квартирах только одной фазы с показателем напряжения в 220 В.

В частных домах рекомендуется применять трехфазную схему подключения от главной линии электрического снабжения. Если будет произведен именно этот способ подключения, то в период одновременной работы нескольких конфорок основной уровень нагрузки будет оказываться не на одну фазу, а равномерно распределится между тремя фазами и предотвратит перенапряжение сети.

Обязательно нужно изучить схему подключения

Если же вход питания на клеммной коробке прибора изначально разработан для работы в сети с напряжением 220 В, тогда его требуется переделать, чтобы прибор мог нормально функционировать с трехфазной сетью с напряжением в 380 В. В этих ситуациях нужно выполнить следующие действия:

• первым делом необходимо при помощи отвертки произвести ослабление болтов зажимов клемм;
• требуется вытащить перемычки;
• в результате должно получиться 5 мест для подключения;
• чтобы нагрузка распределилась равномерно, требуется установить схему с двумя фазами – с нулем и заземлением.

Схема подключения к однофазной сети

Стоит обратить внимание, что во многих схемах подключения фазы имеют следующие обозначения:

• 1L;
• 2L;
• 3L;
• нулевой проводник имеет пометку N;
• заземление — знак «земля».

Бывают случаи, когда некоторые изготовители не используют встроенные клеммные коробки, они выполняют выведение из устройства проводов с разными цветами, при этом те могут соединяться друг с другом.

Важно знать назначение всех проводов в соответствии с их цветами:

• заземление выполняет провод с желтой окраской, он имеет зеленую продольную полосу;
• нулевой провод может иметь зеленую или голубую окраску;
• фазы могут иметь любые расцветки.

Варочная поверхность к области радиального кабеля подсоединяется при помощи коробки клеммных колодок или розетки. Обычно различий в схемах и методах монтажа между газовой плитой и варочной поверхностью не наблюдается.

Схема подключения

Подключение установленной плиты к розетке или настенной коробке производится при помощи кабеля питания. Если он не предусмотрен в комплекте, то данное изделие требуется приобрести отдельно. При выборе стоит учитывать показатели сечения и количество жил. На выбранный кабель устанавливается вилка.

Приготовление кабеля для подключения

Перед тем как приступить к подключению 5-жильного кабеля к варочной панели необходимо приготовить его. В этом разделе мы рассмотрим шаги, которые помогут вам правильно подготовить кабель.

1. Отключите электричество. Прежде чем приступить к работе, убедитесь, что электричество в квартире или доме отключено. Для этого выключите соответствующий автомат в электрощитке.
2. Изучите инструкцию. Перед началом работы внимательно изучите инструкцию по установке варочной панели. Там должна быть указана информация о правильном подключении и требования к кабелю.
3. Подготовьте инструменты. Убедитесь, что у вас есть необходимые инструменты: отвертки, кусачки, нож для изоляции проводов и степлер для крепления кабеля.
4. Приготовьте кабель. Откройте упаковку с кабелем и проверьте его целостность. Затем отрежьте нужную длину кабеля с запасом на случай непредвиденных ситуаций.
5. Подготовьте провода. Откройте изоляцию на концах кабеля примерно на 2-3 сантиметра, чтобы освободить медные провода. Внимательно проверьте, чтобы провода не повреждались при этом.
6. Соедините провода. Соедините провода с варочной панелью. Ориентируйтесь по инструкции производителя, чтобы правильно подключить каждый провод к соответствующему контакту. Обычно для подключение используется винтовое соединение или соединение при помощи штыревого зажима.
7. Изолируйте соединения. После подключения проводов к варочной панели, изолируйте соединения с помощью электроизоляционной ленты или термоусадочной трубки. Это поможет предотвратить короткое замыкание.
8. Проверьте подключение. Включите электричество и проверьте работу варочной панели. Убедитесь, что все плитки нагреваются и функционируют правильно.

Приготовление кабеля для подключения является важным этапом, который поможет избежать проблем при установке варочной панели. Следуйте указанным шагам, чтобы выполнить эту задачу корректно и безопасно.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Как подключить варочную панель без розетки

Распределительные коробки (Рис 3).

При желании соединение можно выполнить «напрямую», сделав его без разъемным. Для этого на конце линии устанавливают клеммную коробку (Рис 3). С одной стороны коробки заводится провод от электроприбора, а с другой – питающий кабель. Большинство из представленных в продаже современных моделей клеммных коробок применимы как для сетей в 220 В, так и в 380 В.

Чтобы выполнить подключение, провода вставляют в имеющиеся сбоку коробки отверстия, не забывая соблюдать полярность. Если приходится подключать 220 В – лишние фазы откидывают и изолируют. Заведенные в полость коробки оголенные концы затягивают болтами и «оконечивают» посредством зажимов. При желании их можно и вовсе залудить и свернуть в кольцо.

Придерживаясь перечисленных выше основных рекомендаций, самостоятельное подключение электроприбора даже у начинающего мастера не вызовет особых сложностей.

Подсоединение варочной панели к сети без вилки

Самостоятельное без штепсельного разъема к сети электроснабжения требует определенных навыков в области электротехники. Желательно предварительно рассмотреть схему правильного подключения простой варочной панели.

Для монтажа устройства потребуются ряд подручных инструментов и приборов:

• отвертка;
• мультиметр;
• опресовочные гильзы либо наконечники;
• изоляция ПВХ;
• термоусадка с сечением 6-8 мм.

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

• коричневый и черный провод от варочной панели соединяют вместе в одной точке;
• жилу синего цвета соединяют с проводом N;
• провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.

Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.

Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен .

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм2) кабель будет нагреваться.
3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Розетка и вилка

Если для варочной панели кабель не будет подводиться напрямую, необходимо установить отдельную розетку. Пользоваться техникой и обслуживать ее удобнее при наличии вилки, особенно когда приходится делать влажную уборку. На это время прибор обязательно обесточивают. При отсутствии розетки приходиться отключать, а потом опять включать автомат.

Устанавливают розетку на удобной высоте. Специалисты советуют сделать так, чтобы она находилась от пола на расстоянии до 90 см. Подрозетник не должен быть на одинаковом уровне с техникой. Его размещают слева или справа от панели. Если предстоит поставить духовой шкаф, то розетку для него надо ставить ниже его уровня. Очень близко к поверхности пола делать запрещается, всегда существует вероятность прорыва водопровода.

Какая розетка у варочной панели должна быть? Приборы небольшой мощности (до 3.5кВт), такие в основном оснащены двумя конфорками, разрешено подключать через евророзетку и соответствующую ей вилку. Но скорее всего она будет сильно греться, все время работая на свою обычную мощность 16 А. Также если был взят провод 3-6 мм2, будет сложно его завести на контакты вилки. Потому лучше всего воспользоваться специальной розеткой до 40А и вилкой для электрических плит.

Перед тем как остановить свой выбор на конкретном виде варочной панели, нужно грамотно рассчитать электрическую проводку, купить нужные кабель, вилку и розетку, которые смогут выдерживать существенные нагрузки. Не забыть приобрести устройство защитного отключения. В отличии от новостроек в старых домах провода не рассчитаны на большое количество бытовой техники и их мощность. В результате неправильной эксплуатации варочной панели постоянно срабатывает автомат. Если же будет поставлено УЗО с завышенным номиналом, это приведет к сильному нагреванию проводов, может случиться пожар. Обязательно наличие в распределительном щите контура заземления.

При грамотном выборе вилки и розетки для варочной панели и их подсоединении техника будет работать без перебоев, безопасность использования гарантирована. Все работы, связанные с электричеством небезопасны. Если у того, кто хочет самостоятельно подсоединить прибор к электросети, отсутствует уверенность в своих знаниях и умении правильно выполнить данную работу, стоит поручить ее опытному специалисту.

Топ-10 индукционных варочных панелей

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Варианты соединения проводов опрессовочными гильзами

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

• Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
• Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
• Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

Монтажная коробка для подключения варочной панели

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения

Однако очень важно, чтобы она могла выдержать протекающий ток

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети

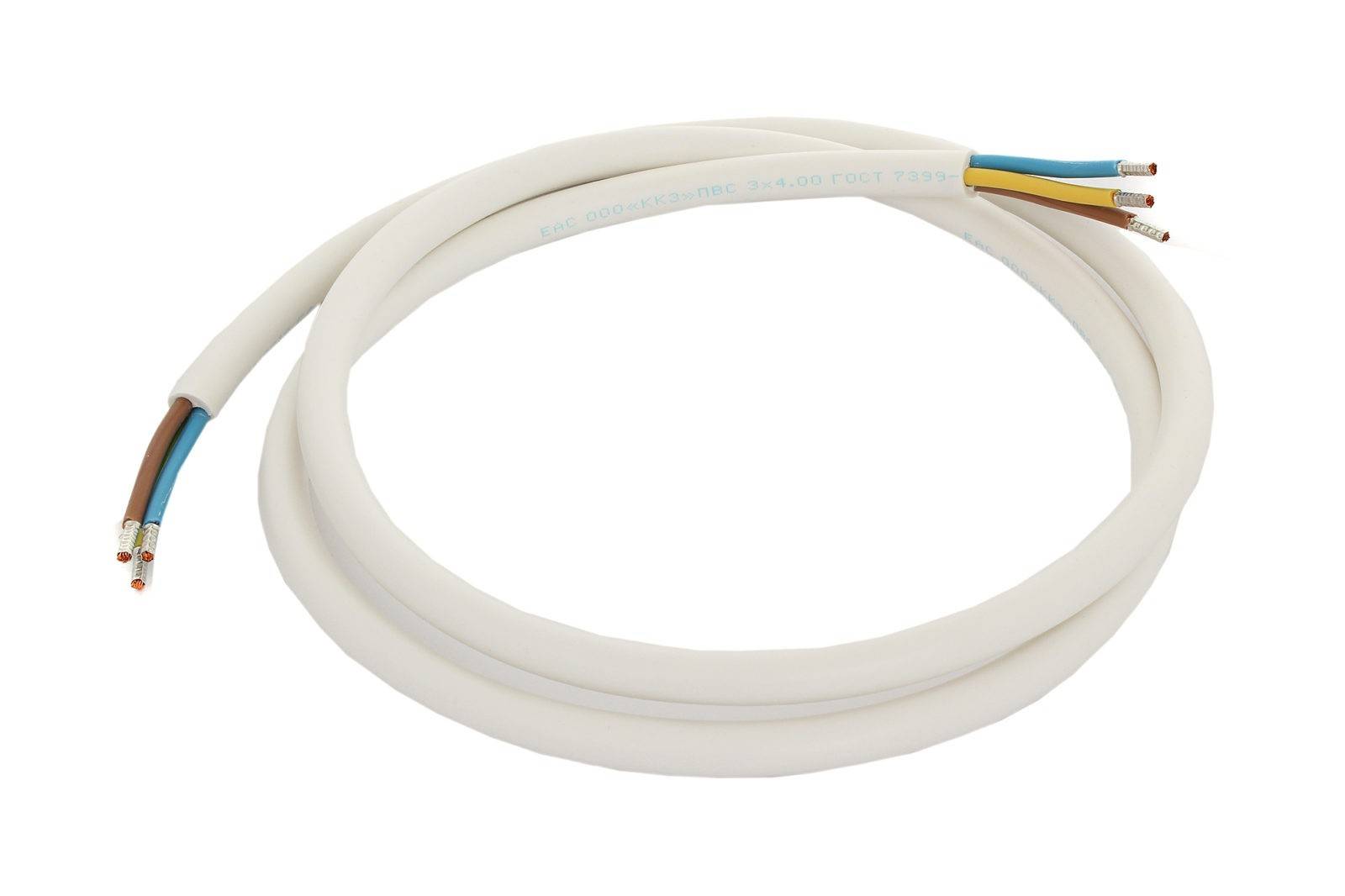

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Инструменты для работы

Если нужно подсоединить провод для электроплиты, потребуется обзавестись некоторыми инструментами для будущей установки. К ним относится:

автовыключатель на тридцать два Ампера, с двумя полюсами;

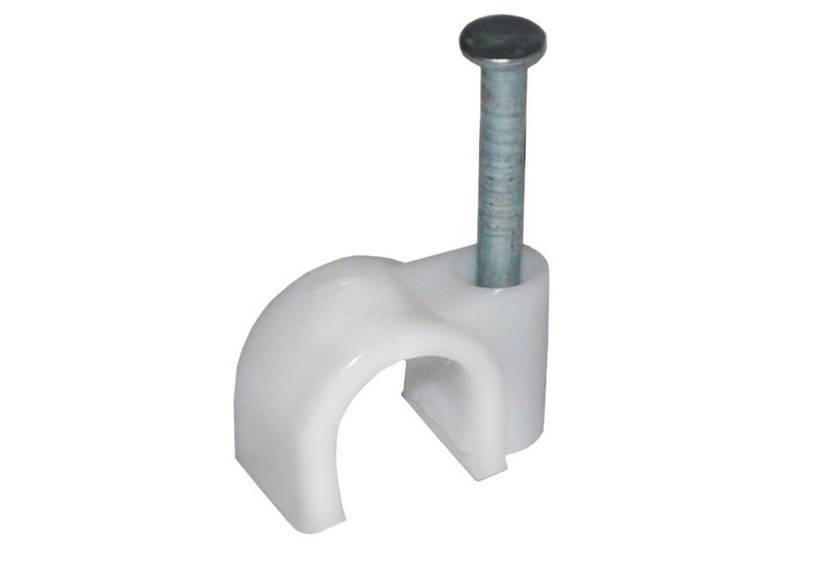

кабельные скобы;

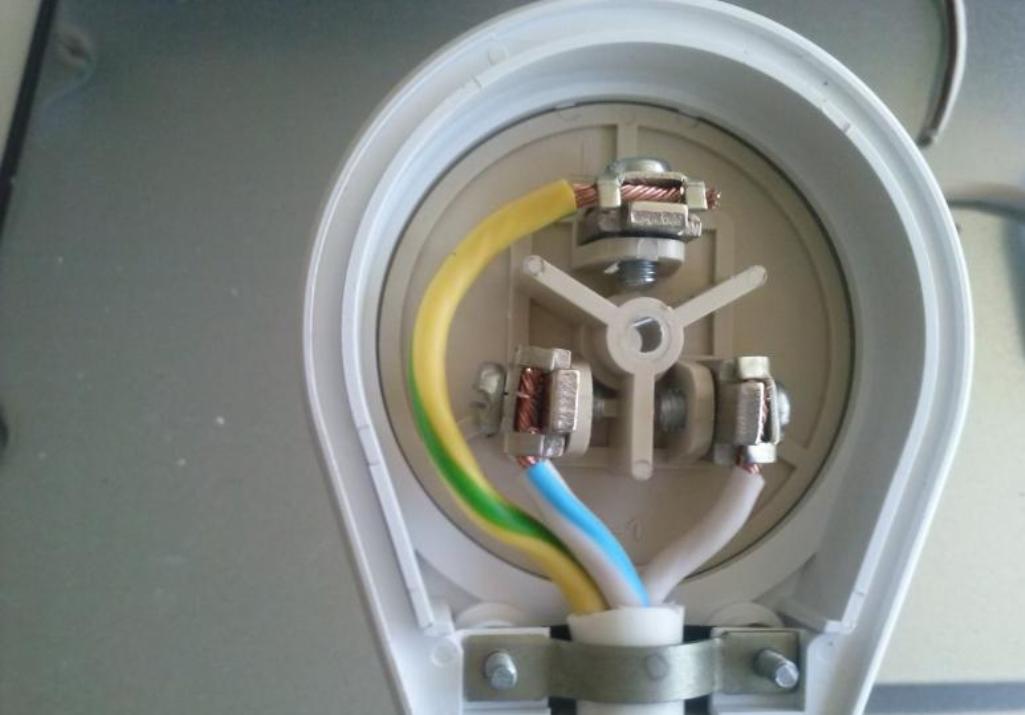

разъём для провода;

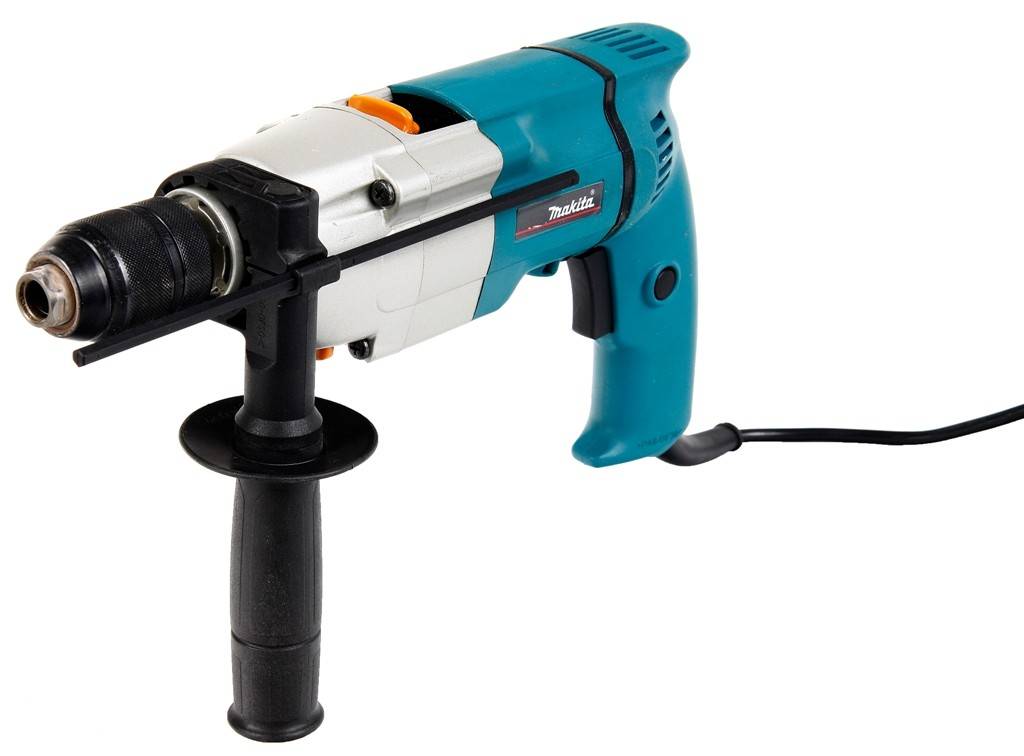

электродрель (тут нужно обзавестись широким ассортиментом свёрл с разным диаметром);

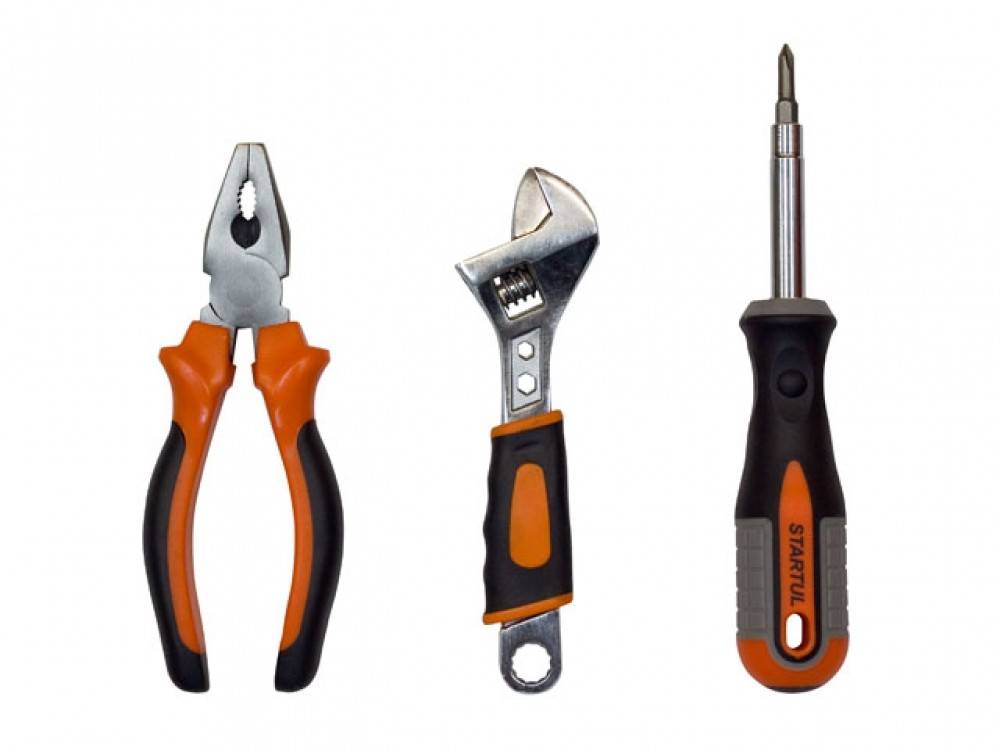

отвёртки, плоскогубцы (при неумении работать плоскогубцами воспользуйтесь ножовкой);

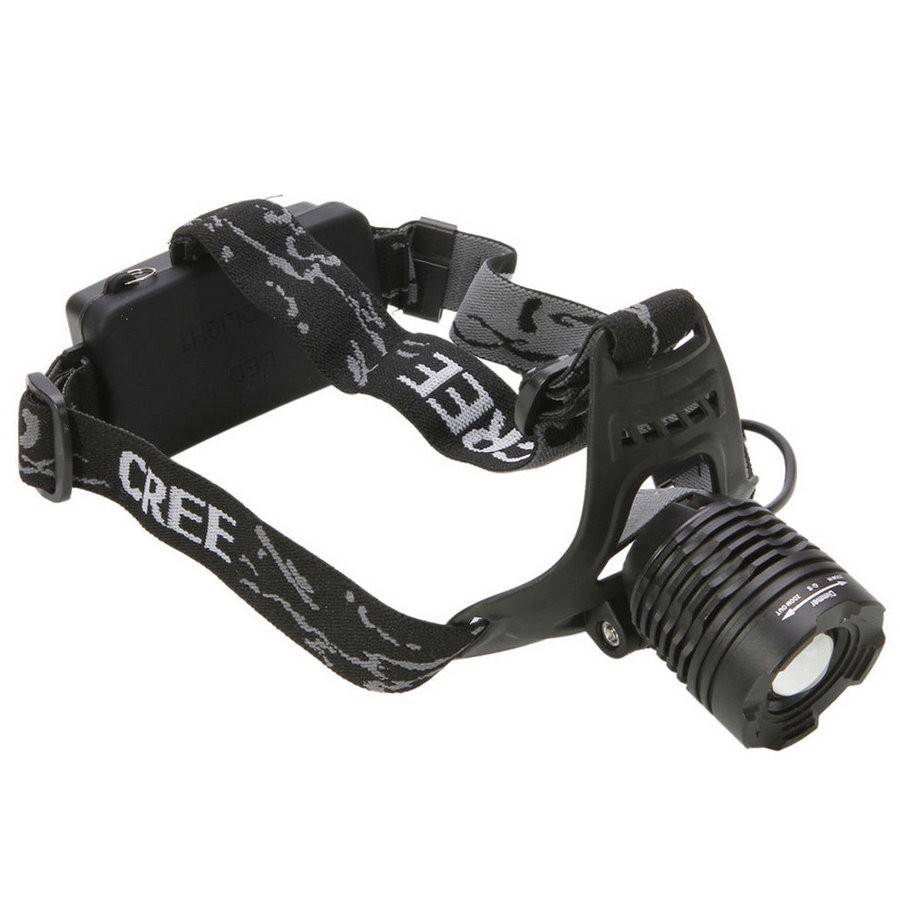

молоток и налобный фонарик;

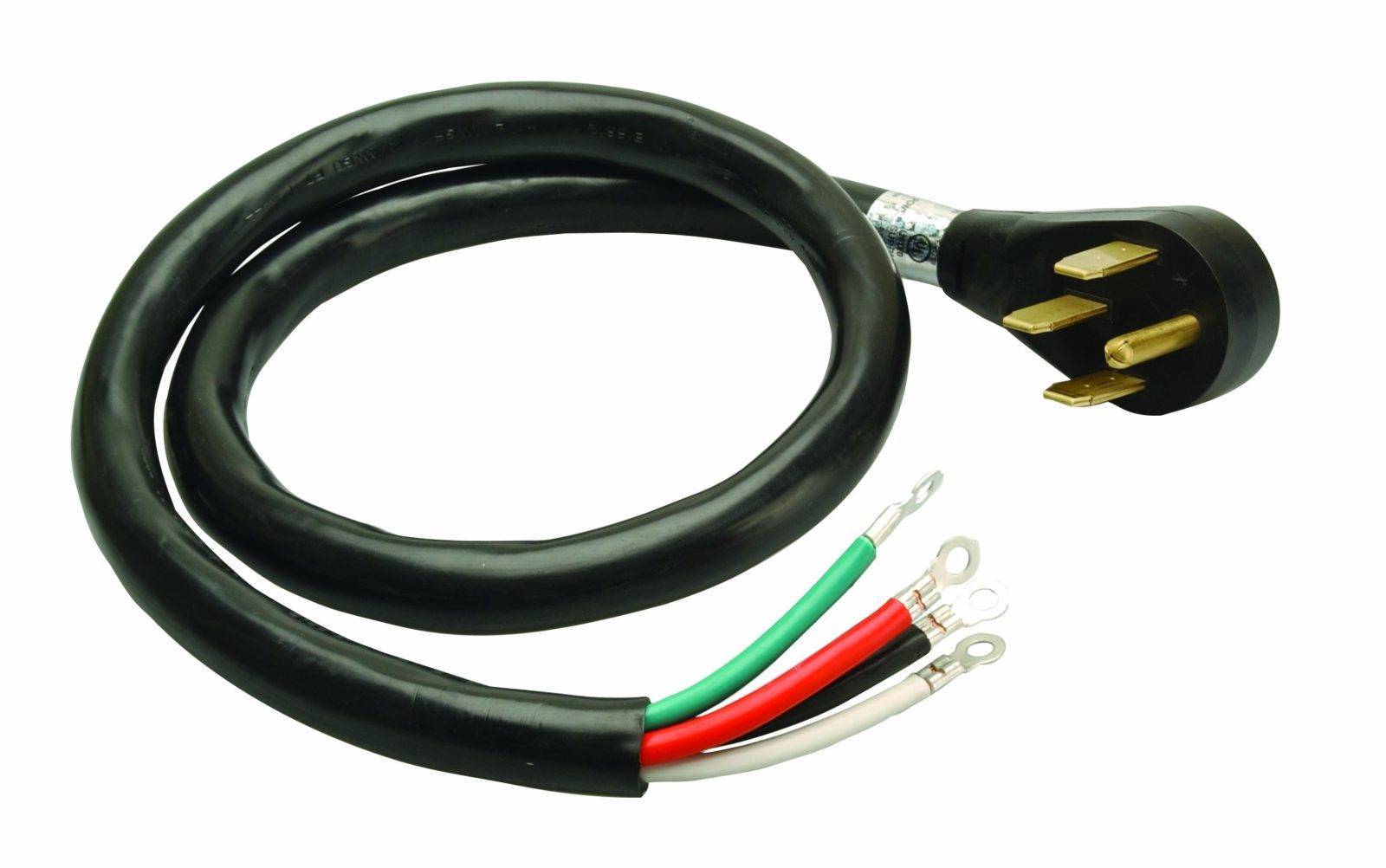

непосредственно сам кабель с нужным диаметром сечения (сечение провода электроплиты 9 Квт выбирается самостоятельно);

покрытие с антикоррозийным эффектом (если применяете кабель из меди, такое покрытие не нужно).

Если у вас нет какого-либо инструмента из вышеперечисленных или вы не уверены в своих силах, лучше воспользуйтесь услугами мастера.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

1. Определите, какое количество проводов имеется в вашей квартире.
2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.
