Устройство и принцип работы газового манометра

Как подобрать манометр «

В настоящее время на рынке Украины присутствует огромное количество однотипных манометров с разными обозначениями. Каждый Производители манометров пытается выделить именно свою продукцию.

Как разобраться в предлагаемом разнообразии, не запутаться, купить действительно качественный и нужный манометр?

Определение типа контролируемого давления?

Манометр – для измерения избыточного давления. (давление выше атмосферного) Вакуумметр – для измерения вакуумметрического давление (давление ниже атмосферного) Мановакуумметр – для измерения как вакуумметрического, так и избыточного давления. Напоромер – для измерения низкого избыточного давления. Тягомер – для измерения низкого вакуумметрического давления. Тягонапоромер – для измерения низкого как избыточного так и вакуумметрического давления.

Подбираем пределы измеряемого давления: напримерот 0 МПа до 1,6МПа.

Как правило, для замены прибора рекомендуется купить прибор с аналогичными диапазонами измеряемого давления. Можно подбирать приборы с другими единицами измерения давления. Например манометр показывающий давление в Кгс/см2, Атм, Бар, можно легко заменить на манометр показывающий давление в МПа и Кпа. Перевод давления предельно прост:

1МПа=1000кПа; 1кПа=0,001МПа; 1кгс/см2=0,1МПа=100кПа; 1bar=0,1МПа=100кПа; 1Атм=0,098МПа=98кПа;

1мм.рт.ст=0,000133МПа=0,133кПа; 1мм.вод.ст=0,00001МПа=0,01кПа

Если Вы подбираете диапазон давлений прибора самостоятельно, рекомендуем Вам выбирать прибор таким образом, чтобы его средние показания были в 2/3 или в 3/4 шкалы деления прибора.

Подбираем прибор по назначению:

• Если Вам необходимо купить манометр для измерения давления неагрессивных сред: воздуха, жидкости, газа, пара, масла, в температурном диапазоне от -40 до +150С. Вам подойдет обычный общетехнический манометр или вакуумметр. ДМ 05063, ДМ05100, ДМ05160, ДМ 05 МП-3-У.
• Вы хотите купить манометр для измерения кислорода, ацетилена, пропана, аммиака? Это специальные манометры, имеющие свои технологические особенности. Манометры для кислорода выпускаются с обезжиренным механизмом, так как даже незначительное взаимодействие чистого кислорода с маслом может привести к взрыву. Корпус кислородных манометров окрашивается в синий цвет. Внутренний механизм аммиачного манометра должен быть коррозионностойким.
• Манометры для измерения давления агрессивных сред выпускаются с коррозионностойким внутренним механизмом и корпусом.
• Если Ваш манометр подверженн вибрации (копрессора, прессы, станки, работающее оборудование и т.д.), рекомендуем купить виброустойчивый, глицеринонаполненный манометр.
• Электроконтактные манометры – это манометры с электроконтактной группой. Манометр предназначен для измерения давления, а также для управления внешними электрическими цепями, сигнализации минимального, максимального давлений или позиционного регулирования. С помощью дополнительных стрелок на шкале манометра можно задавать минимальные и максимальные диапазоны давления, соответствующие точкам замыкания электрический цепи.
• Эталонные манометры – манометры для особо точных измерений. Применяются для поверки общетехнических манометров.
• Термоманометры – приборы для одновременного измерения давления и температуры.

Существуют также и другие типы манометров специального назначения: дифференциальные, самопишущие, железнодорожные, судовые и др. Заказ таких манометров происходит в соответствии с конкретным проектом, либо под определенное оборудование, поэтому мы не будем подробно останавливаться на этих типах.

Подбираем размеры корпуса.

50, 63мм – подбирается, когда манометр должен быть компактным и легким, например, устанавливается на переносном оборудовании или в свободном доступе для визуального контроля показаний (сварочный аппарат, кислородный баллон, и т.д.) 100мм — наиболее удобен для визуального контроля показаний. Используется в большинстве случаев. 160мм, 250мм – используется для удобства контроля показаний визуально удаленных приборов, например на высоко расположенном трубопроводе под потолком в котельной.

Определение погрешности

Владельцев измерительных приборов интересует, прежде всего, величина максимальной погрешности, характерной для манометра. Она зависит не только от класса точности, но и от диапазона измерений. Таким образом, чтобы получить значение погрешности, нужно произвести некоторые вычисления. Например, для манометра с диапазоном измерений, равным 6 МПа, и классом точности 1,5 погрешность будет рассчитываться по формуле 6*1,5/100=0,09 МПа.

Необходимо отметить, что таким способом можно посчитать только основную погрешность.

Ее величина определяется идеальными условиями эксплуатации. На нее оказывают влияние только конструктивные характеристики, а также особенности сборки прибора, например, точность градуировки делений на шкале, сила трения в измерительном механизме. Однако эта величина может отличаться от фактической, поскольку существует также дополнительная погрешность, определяемая условиями, в которых эксплуатируется манометр. На нее может влиять вибрация трубопровода или оборудования, температура, уровень влажности и другие параметры.

Также точность измерения давления зависит от еще одной характеристики манометра — величины его вариации, которую определяют в ходе поверки. Это максимальная разница показаний измерителя, выявленная по результатам нескольких измерений.

Величина вариации в значительной мере зависит от конструкции манометра, а именно от способа уравновешивания, которое может быть жидкостным (давлением столба жидкости) или механическим (пружиной). Механические манометры имеют более выраженную вариацию, что часто обусловлено дополнительным трением при плохой смазке или износе деталей, потере упругости пружины и другими факторами.

Типы определяемых давлений

Из школьного курса физики известно, что для расчетов пользуются тремя видами давлений. Среди них следующие:

• Атмосферное. Оно давно рассчитано и является постоянным для определенной точки земной поверхности. Атмосферное давление оказывает воздействие на все окружающие предметы в том числе и на человека. Но здоровый человек его не чувствует из-за уравновешивания внутренним давлением.
• Избыточное. Создается посредством нагнетательных установок при условии замкнутого пространства. Повышенное давление в основном используется для приведения силовых механизмов в движение от слабосильного двигателя.
• Пониженное (вакуумическое). Использование вакуумического давления обусловлено технологическими условиями. Созданное разряжение помогает втягивать рабочую среду в какую-либо емкость.

При обучении в институте появляется дополнительное понятие — абсолютное давление. Это сумма атмосферного и повышенного давлений.

Для снятия показаний должен выбираться соответствующий тип прибора.

Каковы критерии выбора?

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

1. Диапазон измерений. Правило: рабочее давление в трубопроводе должно быть не более 2/3 максимума шкалы измерений, но не менее 1/3. Если в трубе давление 5 атм, то надо покупать манометр со шкалой 0…10 атм.
2. Класс точности изменяется от 0,15 до 3. Чем меньше – тем точнее. Для системы подачи холодной или горячей воды вполне достаточно точности 1,5 %.
3. Расположение штуцера бывает радиальное или торцевое, когда он снизу; и осевое или фронтальное, когда он сзади.
4.  Рабочий интервал температур.
5. Температурные условия эксплуатации.
6. Рабочая среда (вода, пар, масло и так далее);
7. Диаметр. Он должен быть таким, чтобы прибор помещался в выбранном месте, а циферблат хорошо просматривался.

Необходимо также обратить внимание на присоединительную резьбу штуцера. Она может быть метрической – ее параметры измеряются в мм, обозначается буквой М, например М20/1,5, что означает внешний диаметр 19,9 мм, внутренний – 18,7 мм, шаг 1,5

Отечественные производители по умолчанию используют ее

Отечественные производители по умолчанию используют ее.

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

Подбирать прибор следует таким образом, чтобы он подходил под каждый конкретный случай. На это влияет:

1. Диапазон измерений. Для бытовых нужд вполне достаточно диапазона от 0 до 4-х бар. Но и в промышленных условиях редко используют высокие показатели. Даже в котельных, которые отапливают многоэтажные дома, давление обычно не превышает 10 бар.

2. Диаметр штуцера. Раньше стандартный размер составлял ¼ дюйма, поэтому для подключения приходилось использовать переходники.

   Сейчас производители выпускают приборы с разными диаметрами резьбы, но чаще всего используют ½ дюйма.

3. Расположение штуцера. Он может находиться на корпусе или сзади циферблата. Выбирать следует так, чтобы после установки можно было удобно смотреть показания.
4. Размер. Иногда манометр просто не помещается в том месте, где планировали его установить. Но размеров достаточно много, поэтому можно без проблем выбрать подходящий.
5. Рабочая температура. Не всегда условия эксплуатации бывают комфортными. В отдельных случаях могут потребоваться модели, которые выдерживают низкие или наоборот высокие температуры.
6. Межповерочный интервал. Каждый производитель устанавливает свои сроки поверки приборов учёта. Чем больше интервал, тем реже придётся обслуживать или менять манометры.

Если штуцер расположен на противоположной стороне циферблата, манометр называют аксиальным. Если штуцер находится сбоку от циферблата, манометр радиальный.

Требования к приборам для измерения давления и их классификация

Современная наука и техника предъявляют самые разнообразные требования к приборам для измерения давления. Прежде всего это связано с широким диапазоном измеряемых величин давления, от микропаскаля (мкПа) до гигапаскаля (ГПа). Возрастают требования к точности измерений, усложняются объекты исследований, которые накладывают дополнительные условия на конструктивное оформление приборов. Так, например, приборы, используемые для измерения установившихся давлений, оказываются непригодными при измерениях пульсаций давления, причем в реальных процессах встречаются частоты до мегагерц (МГц).

Многообразие требований породило большое количество приборов, различных по принципу действия, точности измерения и конструктивному оформлению.

Условно все приборы для измерения давления можно классифицировать по следующим признакам:

а) по роду измеряемой величины;

б) принципу действия;

Установленные классы точности для приборов давления соответствуют следующему ряду: 0,005; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.

Классификация по роду измеряемой величины. В зависимости от вида измеряемого давления (избыточного p_изб или абсолютного p_абс) существует несколько типов приборов:

а) манометры – приборы для измерения положительного избыточного давления;

б) вакуумметры – приборы для измерения отрицательного избыточного давления;

в) мановакуумметры – приборы, позволяющие измерять как положительное избыточное давление, так и отрицательное;

г) дифференциальные манометры – приборы для измерения разности давлений в двух точках;

д) барометры – приборы для измерения абсолютного давления, равного атмосферному. Для измерения абсолютного давления больше атмосферного используют два прибора – барометр и манометр; меньше атмосферного – барометр и вакуумметр.

Классификация по принципу действия. Приборы для измерения давления подразделяются на следующие виды:

а) жидкостные – основанные на гидростатическом принципе действия, т. е. измеряемое давление уравновешивается давлением столба жидкости, высота которого определяется непосредственно или путем расчета.

Впервые идея измерения давления по величине столба жидкости была высказана итальянским ученым Э. Торричелли в 1640 г., а осуществлена итальянским механиком Вивиани в 1642 г. и французским ученым Б. Пас­калем в 1646 г. Жидкостные приборы не утратили своего значения до настоящего времени. Это объясняется тем, что принцип действия этих приборов очень прост. Они не сложны в изготовлении, точны и надежны;

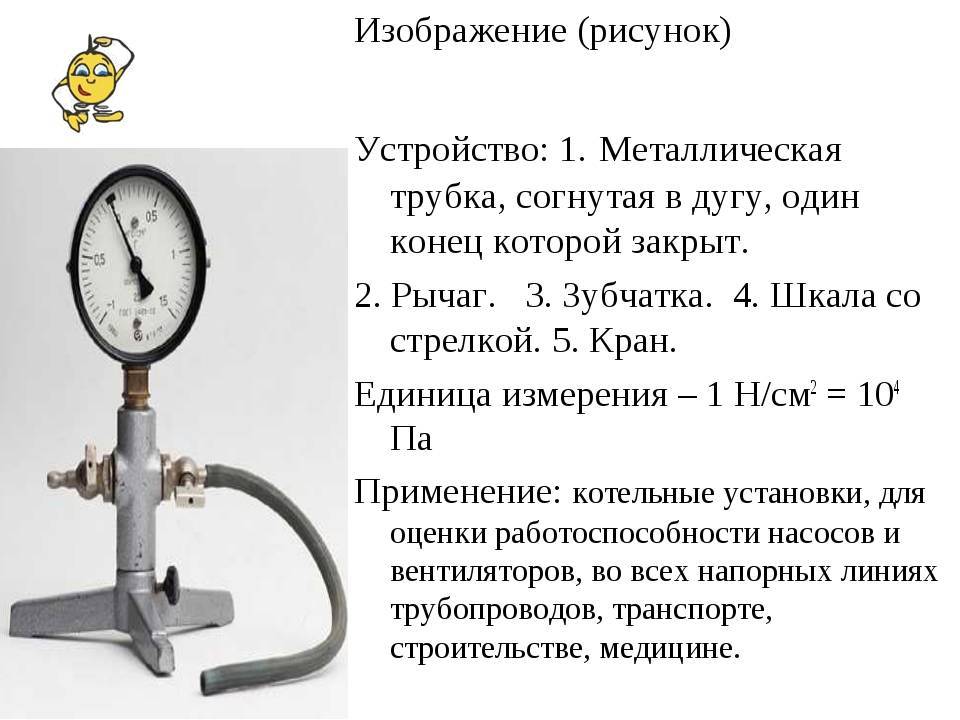

б) механические – принцип действия которых заключается в том, что под действием давления происходит деформация некоторого упругого элемента, и величина этой деформации служит мерой измеряемого давления;

в) грузопоршневые – манометры, в которых измеряемое давление, действуя на одну сторону поршня, уравновешивается внешней силой, приложенной с противоположной стороны поршня. В качестве уравновешивающей силы используют грузы. Вес груза, деленный на площадь поршня, определяет величину измеряемого давления;

г) электрические – принцип действия основан на изменении электрических свойств некоторых материалов или изменении каких-либо электрических параметров под действием давления;

д) комбинированные – принцип действия которых носит смешанный характер.

Классификация по классу точности. По точности показаний все выпускаемые серийно приборы делятся на классы. Классом точности прибора называется основная наибольшая допустимая приведенная погрешность.

Установленные классы точности для приборов давления соответствуют следующему ряду: 0,005; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.

Механические приборы подразделяют также на технические и образцовые. Образцовые используют для целей поверки, так как они сверяются с эталонными приборами. Технические применяют непосредственно для измерения давления.

Дата добавления: 2014-12-30 ; просмотров: 7 ; Нарушение авторских прав

Источник

Классификация манометров по виду измеряемого давления

Классификация регуляторов с учетом типа давления:

• вакуумметры и мановакуумметры;
• барометры;

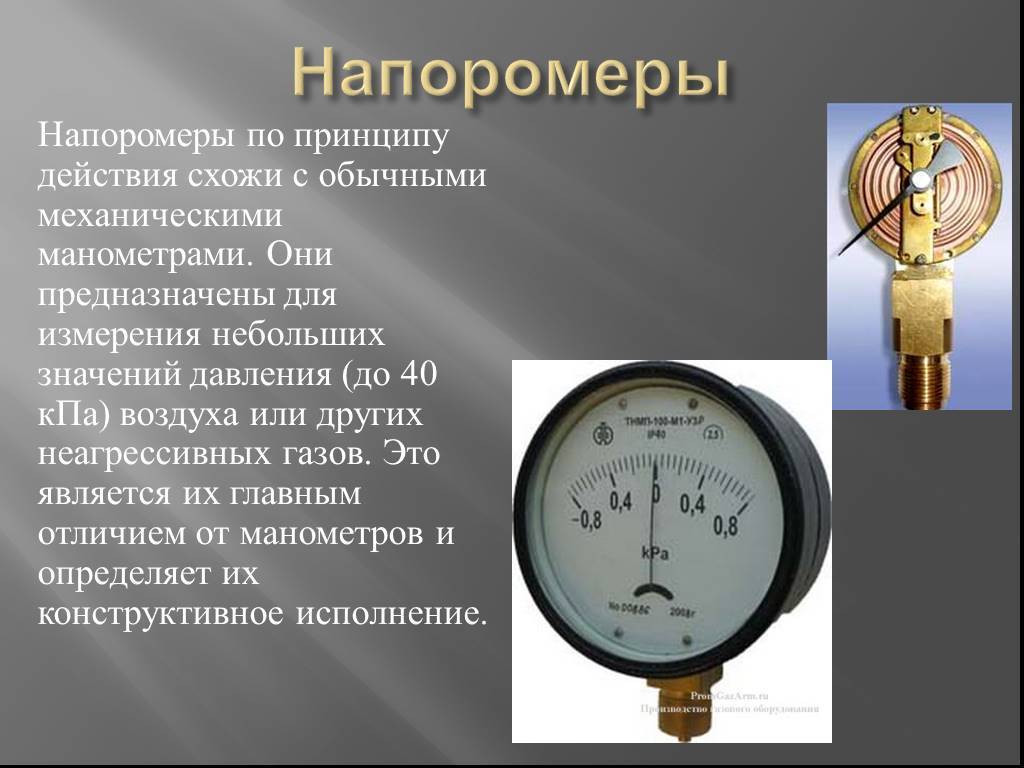

• напоромеры;
• дифманометры;
• тягомеры.

Принцип работы любого из них зависит от строения, помимо этого нужно учитывать, что измерители разделяются на категории в пределах единого класса с учетом уровня точности.

Приборы, работающие по вакуумному принципу, предназначены для разреженного газа. Напоромеры способны определить параметры предельного давления с показателями до 40 кПа, тягомеры до -40 кПа. Другие дифференциальные устройства помогают узнавать разность показателей в любых двух точках.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Водяные

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Электрические

Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

Специальные

Применяются для измерения избыточного давления в газообразной среде. Каждый вид такого устройства предназначен для определённого газа, название которого указано на шкале. А также специальные манометры маркируются разными цветами и буквами в названии. Например, устройство, предназначенный для измерения давления аммиака, имеет жёлтый цвет корпуса и букву «А» в названии. Такой тип дополнительно защищён от коррозии. Класс точности специальных приборов 1,0—2,5 ед.

Цифровые

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Судовые

Особенность устройств — повышенная защита от влаги, пыли, вибраций. В основном именно эти манометры применяют в судостроении, отсюда и их название. Подходят для измерения давления жидкости, газа, пара.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

1.4. Основные технические характеристики

Манометрический прибор (манометр, вакуумметр, мановакуумметр, напоромер, тягомер, тягонапоромер, дифманометр и др.) – это средство измерения, которое определяется как техническое средство, предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее и (или) хранящее единицу физической величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени/1-16/.

РМГ 29-99/1-16/, введенный взамен ГОСТ 16263-70, который устанавливал основные термины и определения в метрологии, определяет нижеследующее.

Шкала средства измерений – это часть показывающего устройства средства измерений, представляющая собой упорядоченный ряд отметок вместе со связанной с ними нумерацией.

Начальное значение шкалы – это наименьшее значение измеряемой величины, которое может быть отсчитано по шкале средства измерений.

Конечное значение шкалы – это наибольшее значение измеряемой величины, которое может быть отсчитано по шкале средства измерений.

Цена деления шкалы – это разность значения величины, соответствующих двум соседним отметкам шкалы средства измерений.

Диапазон показаний средства измерений – это область значений шкалы прибора, ограниченная начальным и конечным значениями шкалы

Отсчет показаний средства измерений — это фиксация значения величины или числа по показывающему устройству средства измерений в заданный момент времени. Погрешность результата измерения (погрешность измерения) — это отклонение результата измерения от истинного (действительного) значения измеряемой величины.

Систематическая погрешность измерения — это составляющая погрешности результата измерения, остающаяся постоянной или закономерно изменяющаяся при повторных измерениях одной и той же физической величины. Случайная погрешность измерения — это составляющая погрешности результата измерения, изменяющаяся случайным образом (по знаку и значению) при повторных измерениях, проведенных с одинаковой тщательностью, одной и той же физической величины.

Точность результата измерений (точность измерений) – это одна из характеристик качества измерения, отражающая близость к нулю погрешности результата измерения. Неопределенность измерений — это параметр, связанный с результатом измерений и характеризующий рассеяние значений, которые можно приписать измеряемой величине. Погрешность средства измерений — это разность между показанием средства измерений и истинным (действительным) значением измеряемой физической величины. Приведенная погрешность средства измерений – это относительная погрешность, выраженная отношением абсолютной погрешности средства измерений к условно принятому значению величины, постоянному во всем диапазоне измерений или в части диапазона. Условно принятое значение величины называют нормирующим значением. Часто за нормирующее значение принимают верхний предел измерений. Приведенную погрешность обычно выражают в процентах

Стабильность средства измерений — это качественная характеристика средства измерений, отражающая неизменность во времени его метрологических характеристик. Основная погрешность средства измерений — это погрешность средства измерений, применяемого в нормальных условиях.

Дополнительная погрешность средства измерений — это составляющая погрешности средства измерений, возникающая дополнительно к основной погрешности вследствие отклонения какой-либо из влияющих величин от нормального ее значения или вследствие ее выхода за пределы нормальной области значений.

Класс точности средств измерений — это обобщенная характеристика данного типа средств измерений, как правило, отражающая уровень их точности, выражаемая пределами допускаемых основной и дополнительных погрешностей, а также другими характеристиками, влияющими на точность.

а) Диапазон показаний манометрических приборов должен выбираться из ряда, приведенного в табл. 1.2 (ГОСТ 2405–88/1-14/), и в технических условиях (ТУ) на прибор конкретного типа.

Этим ГОСТом допускается по заказу потребителя изготавливать приборы с диапазоном показаний, отличным от указанных в табл. 1.2.

Пределы измерения для

манометрических приборов согласно ГОСТ 2405-88/1-14/

Источник

На что обратить внимание при выборе?

Многие специалисты рекомендуют приобретать заводские устройства, так как они обладают довольно большим количеством преимуществ. Примером назовем следующее:

1. Удобная шкала.
2. Повышенная точность изменений.
3. Есть возможность применять в различных условиях.
4. В комплекте может быть большое количество различных адаптеров.

При выборе также рекомендуется уделить внимание тому, что вся информация быстро и просто читалась. Для этого устройство должно обладать большой шкалой. Кроме этого, герметичность создаваемого соединения должна быть на самом высоком уровне, так как в противном случае есть вероятность потери среды

Кроме этого, герметичность создаваемого соединения должна быть на самом высоком уровне, так как в противном случае есть вероятность потери среды.

Как пользоваться манометром

Многие знают, для чего нужен манометр, но не понимают, как им пользоваться на практике. Манометр в быту и на производстве измеряет давление газа и жидкости в замкнутом пространстве.

В быту, чаще всего, применяют этот прибор для того, чтобы измерять давление воздуха в шинах машины. Поэтому манометр очень популярен у автолюбителей. Его можно приобрести практически в любых магазинах бытовой техники. Он лучше всего подходит для таких простых операций. Для того чтобы гарантированно получить правильные результаты измерений, необходимо:

• Регулярно контролировать давление в шинах, как минимум раз в месяц. Но, если колеса изношены, лучше делать это еженедельно;
• Если шины нестандартные, надо доводить давление в колесах до уровня, рекомендуемого производителем. Этот уровень может варьироваться, в зависимости от марки машины;
• Чтобы правильно измерить давление, нужно, чтобы машина была без груза. Потому что, если автомобиль сильно загружен, то давление будет значительно отличаться от правильного, из-за искажения результатов давления, ввиду того, что возникает дополнительное давление от груза на колеса;
• Чтобы получить минимальную погрешность измерения, надо дождаться, чтобы колеса полностью остыли и их температура стала равной температуре окружающей среды. Когда они еще нагреты от движения, результат будет на 15% выше истинного, а зимой — на десять процентов меньше из-за действия низких температур. Лучше всего проводить измерения спустя три часа после полной остановки автомобиля;
• Если прибор электронный, то он будет выдавать результат в тот момент, когда пользователь отсоединяет манометр от ниппеля. Поэтому самым точным результатом будет последний.

Манометр — незаменимый предмет техники для автомобилиста, так как повышенное и пониженное давление шин создает опасность при движении авто. Пониженное давление бывает, если колесо по каким-либо причинам спустилось в пути; а повышенное — если колеса слишком сильно кто-то перекачал (например, в автосервисе или сам автовладелец). Этот прибор часто используют в авторемонтных мастерских, так как он компактный и имеет небольшой вес.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.

Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

Для примера рассмотрим подключение электропривода задвижки ГЗ-А

Данный электропривод многооборотный, питается трехфазным переменным током. ГЗ-А содержит цепи управления дистанционной сигнализацией, которые для наглядности не будем рассматривать в примере.

Управлять работой схемы будет электроконтактный манометр типа ДМ. В качестве коммутационных элементов применим магнитные пускатели ПАЕ третьей величины с четырьмя контактами, работающими на замыкание и с двумя – на размыкание, из размыкающих контактов задействуем только один (Рис. 2).

Рис. 2

Допустим, в начальный момент задвижка находится в закрытом положении. При снижении давления жидкости или газа манометр замыкает провод фазы С через контакт min, и нормально замкнутый контакт КПЗ3 на якорь пускателя ПО, а по цепи от нейтрального провода – через конечный выключатель положения «открыто» КВО и муфтовой выключатель МВО. Магнитный пускатель ПО обходит цепь манометра ДМ замыкая контакт КПО2. Для исключения срабатывания цепи запуска закрытия задвижки, ПО блокирует пускатель ПЗ, разрывая цепь питания размыкающими контактами КПО3. При полном открытии задвижки размыкается контакт КВО и схема обесточивается.

При достижении максимального давления замыкается вывод max манометра ДМ. На пускатель закрытия ПЗ через контакты манометра и нормально замкнутый контакт КПО3 подключается к фазе С с одной стороны, а с другой – через контакты закрытия концевика КВ3 и муфтового выключателя МВЗ – к нулевому проводу. ПЗ замыкает цепь питания своего якоря контактами КПЗ2, обеспечивая полный цикл закрытия задвижки. Контакты П3 включают электропривод на реверс, обратным, по сравнению с контактами ПО, подключением фазовых проводов А и С. При полном закрытии задвижки схема ПЗ обесточивается концевым выключателем КВЗ.

Муфтовые выключатели предназначены для защиты двигателя при высоком крутящем моменте вала. Повторное замыкание контактов МВО и МВЗ происходит при обратном вращении двигателя.

Электроконтактный манометр типа ДМ способен коммутировать до 0,5 А, что обеспечивает прямое подключение пускателей ПАЕ, якоря которых потребляют при включении максимум 0,25 А при напряжении 127 В. Коммутируемая контактной группой пускателя максимальная нагрузка составляет 17кВт, а для включения электропривода достаточно мощности в 0,18кВт. На практике рекомендуется включать цепи управления магнитным пускателем через промежуточные реле (Рис. 3) для предотвращения обгорания контактов манометра.

Рис. 3

При использовании промежуточных реле количество задействованных контактов магнитных пускателе (ПО и ПЗ) сокращается до трех. Каждое промежуточное управляют двумя контактами, работающими на замыкание (для обхода цепи питания электроконтактного манометра и включения якоря контактора) и одним на размыкание (для предотвращения срабатывания цепи обратного хода двигателя). В остальном схема аналогична приведенной на Рис. 3.
