Как подключить розетку от выключателя: можно ли запитать, последствия

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
Аккуратно снимите обе клавиши выключателя.
Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

На фото представлена возможная схема квартирной электросети

Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

Подключение выключателя

Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

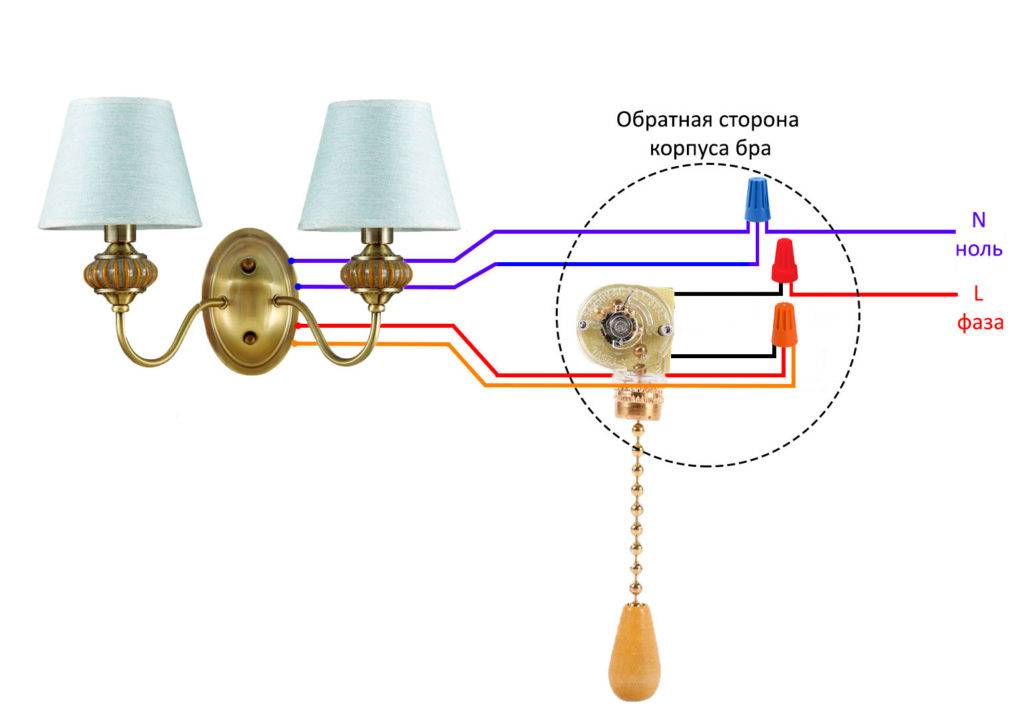

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

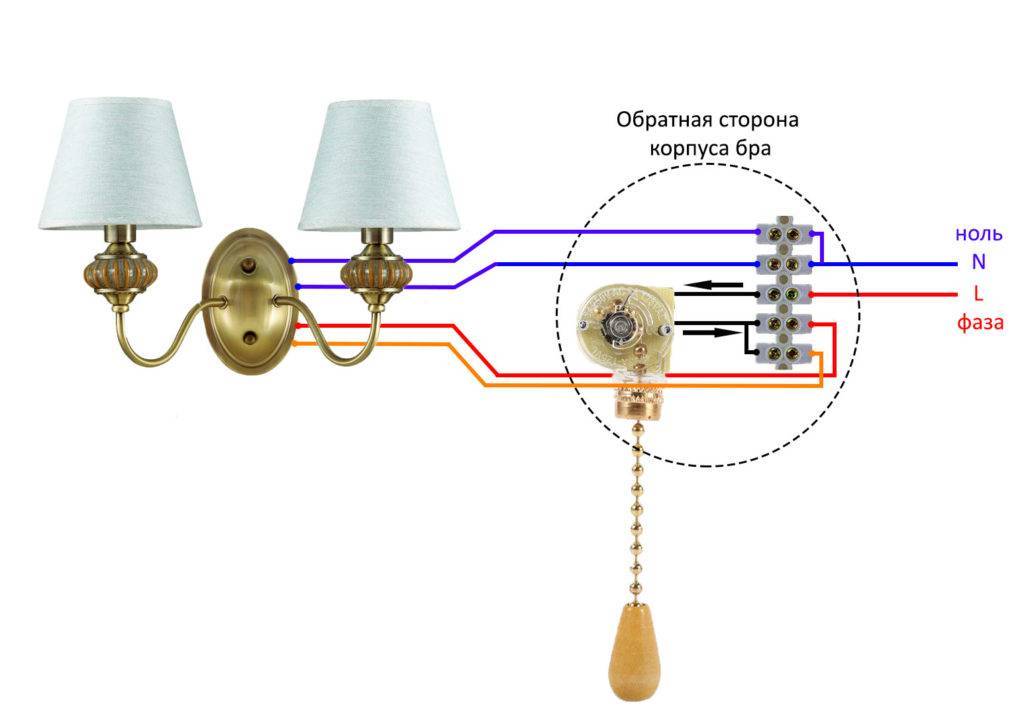

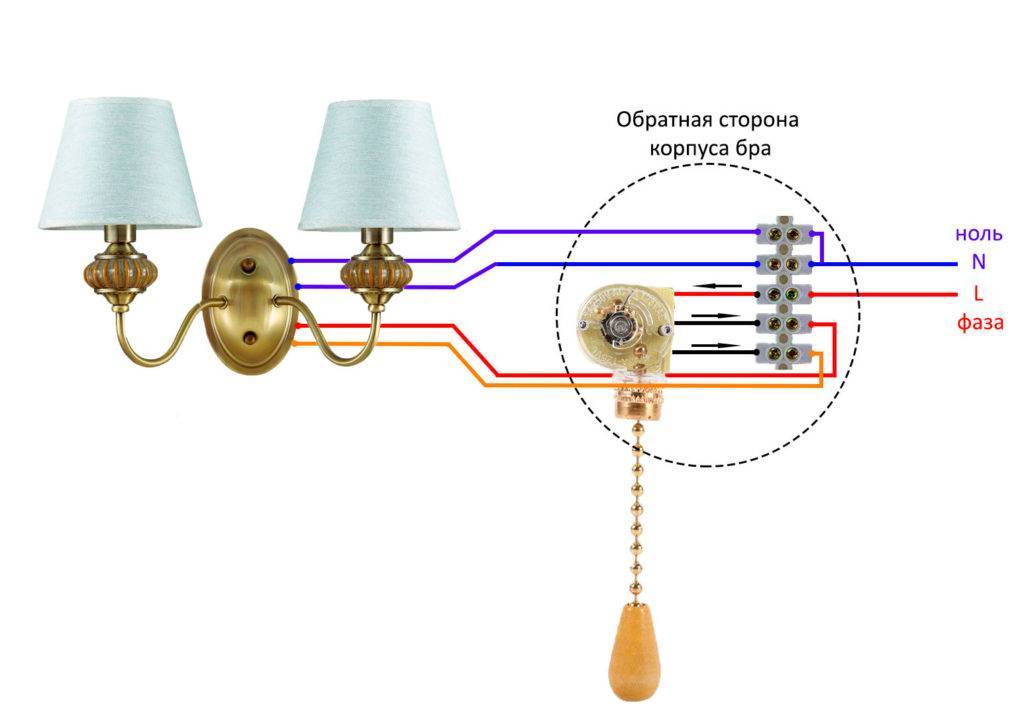

Схема подключения здесь будет следующая:

При наличии в домашней эл.проводке третьего заземляющего проводника (обычно он желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на специально предназначенное место.

Ищите соответствующий значок на корпусе изделия.

Внимание! Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным

Подключение совмещённой розетки и выключателя: основные варианты

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь — это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

при необходимости можно легко перенести блок в другое место, при этом не нужно прокладывать две отдельных проводки;
нет необходимости по отдельности вымерять высоту установки розетки и выключателя, так как оба устройства совмещены в одном корпусе;
благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента, вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
Нулевая жилка сети соединяется с проводом, идущим от розетки.
Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Подключение жил кабеля к контактам блока

Для коммутации именно такой модели, как в сегодняшнем примере (розетка с заземлением и одноклавишный выключатель) понадобится 4 жилы. Их количество может увеличиваться по одной на каждую дополнительную клавишу. Здесь же 3 жилы будут приходящими – это фаза, ноль и земля, а одна отходящая (сигнальная), по которой питание пойдёт от выключателя на освещение.

Для примера использован трёхжильный кабель с дополнительной четвёртой жилой

Если блок приобретается в сборе, а не изготавливается самостоятельно, то розетка с выключателем уже соединена перемычкой. По ней будет идти напряжение. Если же домашний мастер самостоятельно собирает подобный блок, то стоит помнить, что по такой перемычке обязательно должна проходить фаза. Прохождение через выключатель нуля не допускается нормами ПУЭ. Это опасно не только при последующем обслуживании осветительных приборов, но и при их эксплуатации. Подробнее в этом вопросе разберёмся ниже.

Подключение фазного провода

Фазный провод необходимо подключить к контакту, на котором «сидит» перемычка. Это позволит одновременно запитать и розетку, и контакт выключателя. Самым удобным вариантом будет использование четырёхжильного кабеля. Здесь легко разобраться с подключением согласно цветовой маркировке. В качестве фазного провода может использоваться жила любого цвета, кроме голубого и жёлто-зелёного. В четырёхжильном кабеле как раз две жилы будут использоваться как фазные – для вводного и сигнального.

В нашем случае, в качестве фазного провода был использован обычный белый.

Перемычка между выключателем и розеткой – именно сюда подключается фазный провод

Заземляющая жила

Если на розетке имеется скоба или контакт заземления, его необходимо подключить. Для этого используется жёлто-зелёная жила кабеля, которая и коммутируется с нужным контактом. При этом стоит понимать, что заземление необходимо только для розетки. Выключатель этого не требует.

Жёлто-зелёная жила подключается к контакту заземления розетки

Нулевая жила и её подключение

В качестве нулевой жилы в сегодняшнем примере был использован, как и положено, голубой провод. Он должен быть подключён ко второму (свободному) контакту розетки. Больше нейтраль никуда не идёт, в коммутации выключателя она не нужна.

Многие считают, что не имеет значения, что пройдёт через выключатель – ноль или фаза. Ведь при размыкании как одного, так и другого, свет всё равно погаснет. Однако такое заблуждение довольно опасно. Ведь при разрыве нуля и отключении лампы, напряжение на ней всё равно останется. А теперь представим, что нужно поменять излучатель. Мастер встаёт на табурет или стремянку, берётся за патрон и при определённых условиях получает удар электрическим током.

Кроме того, энергосберегающие лампы, которые так полюбились Россиянам в последние годы, довольно плохо реагируют на подобное подключение. Они периодически моргают при разомкнутом выключателе по причине того, что в их схеме присутствует конденсатор. Он медленно накапливает напряжение с фазного провода, а когда оно достигает предела ёмкости, выдаёт разряд на лампу.

Нулевая жила подключается только на розетку, как и заземление

Сигнальная жила провода

Последней подключается сигнальная жила, по которой напряжение будет подаваться на приборы освещения. Она должна быть немного длиннее остальных для удобства монтажа. Сигнальная жила подключается на оставшийся свободным контакт выключателя. Обычно он располагается в самом низу блока. В нашем случае для соединения была использована белая жила с красной полосой, идущая в кабеле.

После того, как последняя жила зафиксирована на контакте, можно собирать блок в обратном порядке и закреплять его в нужном месте.

В последнюю очередь коммутируется сигнальная жила, которая пойдёт на осветительные приборы

Watch this video on YouTube

Подключение проходного выключателя

Главное, что поврежденный провод можно всегда заменить. И так дальше, пара за парой выходы устройств соединяются между собой.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. На электрической схеме выключатель обозначается следующим образом: Теперь установим в нашу электрическую цепь выключатель и посмотрим как это работает: В свою очередь лампочка на схеме обозначается следующим образом: Подключение лампочки в электрическую сеть осуществляется через специальное устройство которое называется патроном: При вворачивание лампочки в патрон контакт 1 резьба лампочки касается контакта 1 патрона, а контакт 2 лампочки, соответственно касается контакта 2 патрона.

Закрепляем пластиковый корпус в обозначенном месте на стене, используя дюбеля — лучший вариант фиксации на бетонных и кирпичных основаниях С корпуса выключателя снимаем эластичную заглушку, расположенную в верхней части, заводим в отверстие провода и конец гофрированной трубы, идущей от потолка. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Для точного определения устанавливаем клавишу в оба положения. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

См. также: Измерение петли фаза ноль периодичность

Особенности разводки проводов

Все укладывается в коробку и закрывается. Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности.

Таким образом можно установить модель производства Legrand Легранд , Viko, уаз или любые другие. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете Выключатели с установкой на поверхности стены Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены. Коммутационный аппарат должен работать только на разрыв фазы.

Другие схемы оптом

Фото — принцип работы проходной модели Обязательно изолируйте все контакты, иначе они будут коротить. И тогда уже все дальнейшие электрические схемы будут вам понятны. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Они чаще всего разделены цветовой маркировкой. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.

Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках. Выравниваем по уровню, маркером обозначаем точки для сверления. Ранее стандартом было предусмотрено — высота розеток мм, и выключателей мм. В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

На этом все, удачного вам монтажа!

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Если нужно установить выключатель от существующей розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Здесь также существуют два варианта, выбор между которыми зависит от месторасположения люстры. Разница между ними заключается в удаленности светильника от розетки – если близко, то нулевая жила контактируется с ней, если далеко – то от щитка. Рассмотрим оба метода.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/светильник расположены совсем рядом. Чтобы соединить их, требуется выполнить следующие действия:

В первую очередь необходимо установить саму люстру, а затем по всем правилам подвести к ней посредством проводки выключатель.
Процедура подключения обязательно должна начинаться с разрыва цепи – обесточивания. Сделать это можно, выключив либо групповой (для комнаты, если он имеется), либо общий (для всей квартиры/дома) рубильник.
Далее вскрывается крышка розетки и проверяется ток на ее контактах посредством специального измерительного прибора (отвертки с лампочкой).
К контакту с фазой подсоединяется проводник, идущий к вводу выключателя. Вывод подключается к жиле самого светильника.
К контакту с нулем крепится проводник, подходящий к выводу от прибора освещения.
Если есть контакт заземления, то его также нужно соединить с соответствующим проводником люстры.
После правильной скрутки всех проводов, контакты закрываются, провода укладываются на предназначенное место, а вся собранная система испытывается после подачи напряжения.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
Жилу от него нужно соединить с вводом светильника.
Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
Таким же путем необходимо соединить и заземляющую жилу для лампочки.
После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Подключение розетки от выключателя света: пошаговая инструкция

Подключение розетки от выключателя света может быть полезным, особенно если вы хотите использовать эту розетку для подключения дополнительных устройств, например, зарядки или электроники. Следуйте этой пошаговой инструкции, чтобы правильно подключить розетку от выключателя света.

Шаг 1: Отключите питание. Прежде чем приступить к работе, убедитесь, что электрическая цепь отключена. Это можно сделать, отключив соответствующий предохранитель или автоматический выключатель в электрощитке.

Шаг 2: Откройте выключатель света. Откройте крышку выключателя света при помощи отвертки. Это позволит вам получить доступ к проводам, которые будут использоваться для подключения розетки.

Шаг 3: Создайте новые провода. Соедините новый провод с проводом, который идет от источника питания, и с проводом, который идет к выключателю света. Используйте специальные разъемы или электрические клеммы для этого соединения.

Шаг 4: Подключите розетку. Подключите провода, которые вы только что соединили, к соответствующим выводам на задней панели розетки. Обычно это будет два или три вывода — «фаза», «ноль» и, возможно, «земля».

Шаг 5: Закройте выключатель света. После того, как вы закончили подключать розетку, закройте крышку выключателя света и убедитесь, что все провода находятся внутри их места.

Шаг 6: Включите питание. После завершения всех подключений убедитесь, что всё безопасно и правильно закреплено. Затем включите питание и проверьте, работает ли розетка от выключателя света.

Запомните, что работа с электричеством может быть опасной, поэтому, если у вас нет достаточных навыков или опыта, лучше обратиться к специалисту.

Подключение розетки от выключателя

Перед тем, как подключить новую розетку от выключателя, потребуется решить проблему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.

В итоге либо выключатель остается не работоспособным, так как отходящий от него проводник используется для проведения нуля к розетке. Либо протягивается дополнительный провод от коробки, что теоретически возможно только внутри полостей для электропроводки панельных домов.

Еще есть вариант использования резервного проводника, если линия к выключателю состоит из трех проводов. Но это – только при его наличии.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
На следующем этапе вскрываем розетку, к которой предстоит подключение. и проверяем отсутствие напряжения.
Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична

К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя

Возможно только подключить фазный провод, а нулевой вести от распредкоробки

Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит

Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Определение расположения

Перед тем, как приступить к установке розетки от выключателя света, необходимо определить точное расположение, где будет установлена розетка.

Для этого можно использовать следующие инструменты:

Распредкоробка. Если в вашем помещении уже установлена распредкоробка, то можно использовать ее для установки розетки. Найдите распрекоробку, расположите провода и подключите новую розетку к уже имеющимся.
Монтировка. Если вы не обнаружили распредкоробку, то можно использовать монтеровку для определения места расположения розетки. С помощью монтеровки определите место, где будет установлена розетка, и отметьте это место на стене.

После определения расположения можно приступить к установке розетки от выключателя света.

Установка розетки

Для установки розетки от выключателя света без распредкоробки вам понадобятся следующие инструменты и материалы:

Отвертка;
Плоскогубцы;
Изолента;
Розетка;
Провода;
Соединительные зажимы.

Прежде чем начать работу, убедитесь, что выключатель и сеть электропитания отключены.

Снять выключатель со стены, отсоединив провода от него.
Отсоединить провода от выключателя.
Подготовить провода для подключения к розетке. Обожгите их изоляцию для надежного контакта.
Соедините провода с помощью соединительных зажимов в следующей последовательности: фазный провод (обычно красного или коричневого цвета) – клемма L, нулевой провод (обычно синего цвета) – клемма N, заземляющий провод (желто-зеленого цвета) – клемма PE.
Установите розетку на место и закрепите ее с помощью винтов или другой фиксации, предусмотренной конструкцией.
Убедитесь, что контакты розетки надежно прикреплены к проводам.

После выполнения всех действий, удостоверьтесь, что провода правильно подключены, и верните питание.

Как провести розетку от выключателя: инструкция и схема подключения
