Подготовка к установке кессона
обсадная труба.
Для облегчения насаживания резервуара на трубу, на неё приваривается дополнительная труба, размер которой чуть больше размера обсадной трубы. Высота приваренного патрубка должна составлять не более 15 см.
Так как в данном случае рассматривается установка кессона своими руками, то необходимо соорудить отверстия для водопровода и электрических кабелей. Их устанавливают в боковые стороны кессона. В готовых кессонах эти отверстия уже сделаны.
Подготовка самой ёмкости, в которую будет вставлен кессон. Высота резервуара равна высота кессона минус примерно 20 см, так как кессон должен быть немного выше уровня земли, чтобы сточные подземные воду не смогли туда просочиться. Дно у ёмкости нужно залить бетоном. Ширина (диаметр) ёмкости должна быть больше ширины (диаметра) кессона примерно на 20 см.
Видео описание

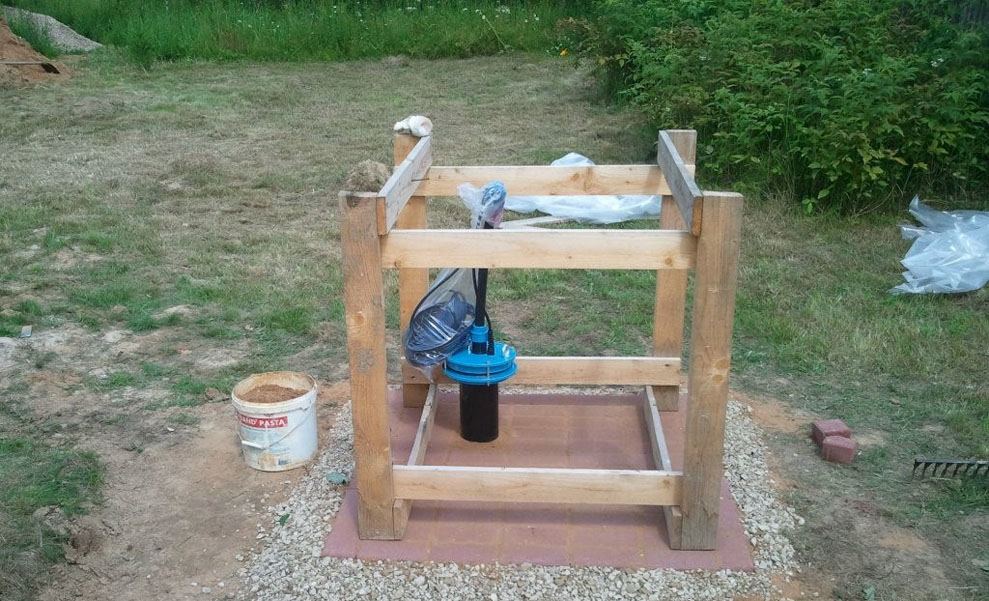

Как сделать домик для скважины с откидной крышей и запиранием на замок, показано в видеоролике:
Способ 3 – кессон
Этот способ самый распространённый и подходит для обустройства подземных источников в любом климатическом регионе. Он заключается в установке кессона – заглублённого в землю герметичного колодца, через дно которого выводится устье скважины.
Преимущества кессона:
- хорошая теплоизоляция – стенки колодца со всех сторон окружены грунтом, а его дно при заглублении ниже уровня промерзания находится в зоне постоянно положительных температур;
- незагромождённость участка – над поверхностью находится лишь верхняя часть стен и люк.
Кессон – самый подходящий способ, как облагородить скважину на даче, так как его верхнюю часть можно замаскировать цветочной клумбой или декоративным валуном.
Декоративная крышка для люка кессона Источник https://gardendecor.ru/
Установка пластикового кессона для скважины своими руками
Работы по установке полимерного кессона начинаются с разметки участка. Величина котлована контролируется с помощью монтажной схемы, которая входит в комплект поставляемого оборудования.
Основание траншеи для напорной трубы размещается на глубине промерзания и зависит от климатических условий региона строительства. По дну выработки выполняют песчаную подготовку толщиной 200 мм.
Для точного соблюдения параметров котлована земляные работы рекомендуется производить вручную. Линейные размеры шурфа должны превышать габариты емкости на 300-500 мм. После достижения проектной нулевой отметки выполняется оборудование песчано-щебеночной подушки под основание кессона.
Вне зависимости от материала укрытия перед монтажом изделия следует установить или залить железобетонную плиту. Основание нужно для того, чтобы прочно зафиксировать камеру в грунте, исключить перекосы и всплытие емкости.
Штучные ж/б изделия монтируются с использованием спецтехники, а монолитная плита заливается самостоятельно. Для этого по всему периметру шурфа устанавливается щитовая опалубка с двухслойным армированием. При сборке арматурного каркаса предусматривают монтажные петли для фиксации емкости. Величина основания должна быть на 200-300 мм больше, чем размер кессона.
После монтажа плиты из сборных элементов необходимо уплотнить зазоры между обсадной трубой и стенками отверстия. На поверхности из монолитного бетона делают выравнивающую стяжку толщиной 2-3 мм.
Перед началом монтажных работ нужно произвести визуальный осмотр камеры на наличие возможных дефектов, которые могли возникнуть при транспортировке кессона.
Если укрытие поставляется с резиновой муфтой для уплотнения обсадной трубы, то перед ее установкой придется демонтировать оголовок скважины. Для этого раскручивают болтовые соединения, снимают фланец и уплотнительное кольцо. Верх подгоняют так, чтобы расстояние от бетонной плиты до оголовка равнялось 500 мм.
Оборудование рекомендуется поднимать текстильными стропами за анкерные проушины в корпусе изделия. Емкость устанавливают на бетонное основание, проверяют горизонтальный и вертикальный уровни, при помощи синтетического шнура (Ø 12-16 мм) фиксируют за монтажные петли.
Затем на обсадную трубу ставят уплотнительную муфту, ответный фланец и последовательно затягивают болты соединений.
Прежде чем выполнить обратную засыпку, нужно осуществить ввод напорной магистрали и подключение электрического кабеля. Уплотнение пазух котлована производят песком или цементно-песчаной смесью в пропорциях 1:5.
Для того чтобы исключить деформацию корпуса во время трамбовки смеси, емкость заполняют водой, которая по окончании работ выкачивается насосом.
Что нужно для водоснабжения из скважины
При бурении индивидуальных скважин с применением буровой техники в шахту опускают колонну из обсадных труб, материалом изготовления которых являются полимеры (непластифицированный поливинилхлорид НПВХ, ПНД) или сталь, иногда пластиковые трубы вставляют внутрь металлических при больших глубинах. На этом этапе должна быть известна схема обустройства скважины, к примеру, если вода подается в водопровод через адаптер, его не рекомендуется закреплять на пластиковую хрупкую стенку трубы, колонна или ее верх должны быть выполнены из металла.
Чтобы понять, как обустроить скважину на воду после бурения, следует рассмотреть все оборудование и инженерные сооружения, которые нужны для доставки воды во внутренний водопровод дома. Для обеспечения жилища скважинной водой необходимы:
Обсадная колонна. После прохода скважинного канала в него погружают колонну из труб длиной 6 м, которые соединяют между собой посредством резьбы. Она должна иметь гладкие прочные стенки, выдерживающие наружное давление грунта, и диаметр, подходящий для погружения выбранной модели электронасоса.
В последнее время пользуется популярностью индивидуальное бурение абиссинских скважин частными лицами в случаях, если зеркало воды на участке находится ближе, чем 9 м от уровня земли. Для этого гидробуром проделывают узкое отверстие в земле и погружают внутрь трубу из полиэтилена низкого давления (ПНД) с самодельным фильтратором на конце, которую подключают к поверхностному электронасосу. Глубина самодельных абиссинок доходит до 30 м, обсадной колонной и подающим трубопроводом одновременно является опущенный в канал трубный участок ПНД.
Приспособления для погружения насоса и всасывающего рукава в источник. Опуская глубинный насос, всегда применяют оголовок или крышку при адаптерном подключении, к которым привязывают агрегат и прикрепляют подающую трубу. При креплении адаптера подающий воду трубопровод пропускают через его боковой фитинг, закрепленный на стене колонны.

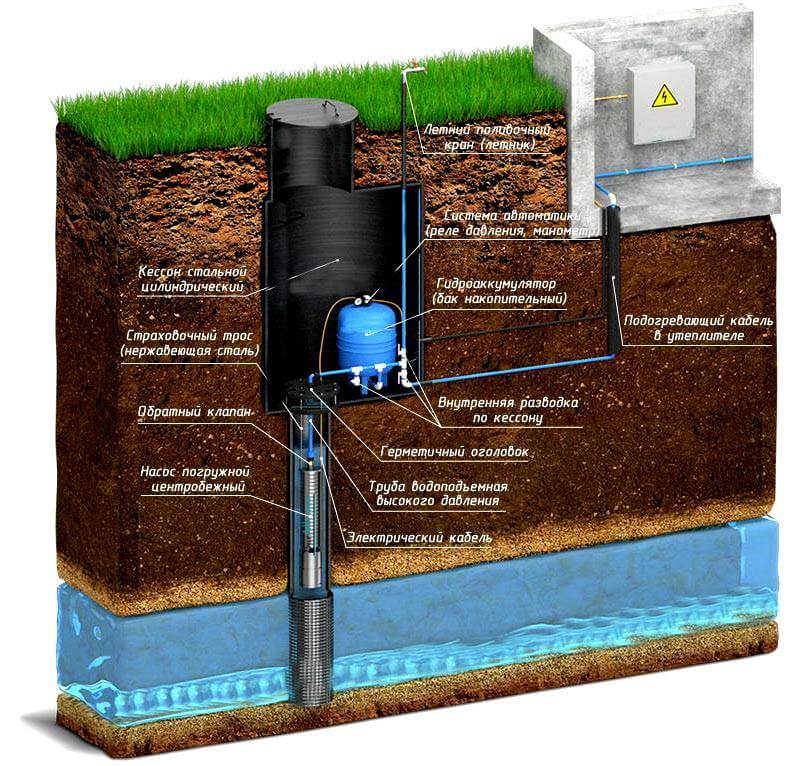

Схема обвязки скважины с глубинным насосом
Электронасос. Существуют две группы электронасосов для подачи воды: погружные и поверхностные, первые опускают в скважину на большую глубину, чтобы они погрузились без помех, требуется обсадная колонна подходящего диаметра из заводских скважинных труб. В поверхностных электронасосах для водозабора с глубин до 9 м используют узкий рукав или водопроводную трубу малого сечения, поэтому широкая колонна для их работы не требуется — это является определяющим фактором при их использовании для всасывания воды из абиссинок.
Автоматика. Чтобы отключать насос после наполнения водопроводной системы, используют реле давления, для его настройки и контроля устанавливают манометр, расширительный бак применяют для хранения водных запасов и поддержания давления в магистрали. Перечисленные приборы являются основными узлами бытовой водоподающей магистрали с электронасосом, при использовании поверхностных видов все перечисленные элементы и помпу часто собирают в единый блок — насосную станцию.

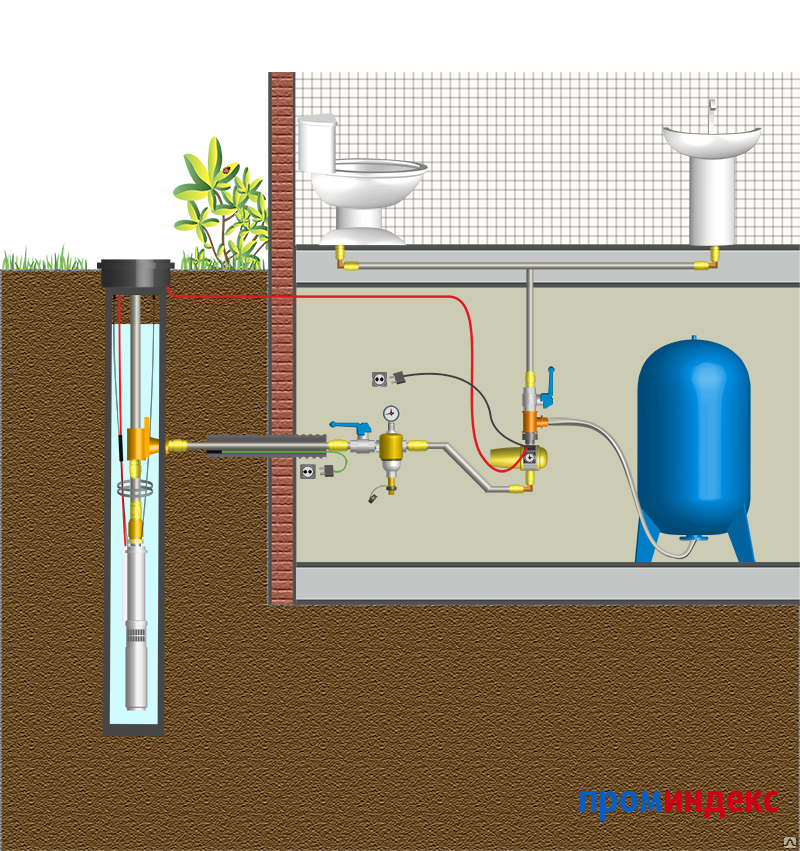

Пример обвязки водоисточника с поверхностным насосом в доме
Помещение для размещения насосного оборудования. Поверхностные электронасосы и управляющая автоматика могут располагаться вблизи источника или на некотором расстоянии в техническом павильоне или жилом здании. Если оборудование находится рядом с обсадной колонной, принимают меры для его предохранения от атмосферных осадков и низких температур, сооружая утепленный кессонный колодец.
Трубопровод. Для подачи воды в дачный дом или коттедж используют специальную трубу из ПНД, один конец которой подключают к оголовку скважины или адаптеру, а второй заводят в дом, подсоединяя к поверхностному электронасосу или внутреннему водопроводу.
Арматура. Для управления потоками воды и соединения отдельных участков трубопровода около скважины и в доме используют сантехническую арматуру: угловые и многовходовые фитинги, тройники, муфты, шаровые краны.
Фильтры. Воде из подземных источников часто требуется чистка, в неглубоких водных пластах присутствуют песок и глина, которые отстаивают или отсеивают грубым фильтрованием и далее пропускают через адсорбционные фильтраторы. Намного сложнее обстоит дело при использовании глубинных артезианских источников, вода из которых часто содержит повышенные концентрации железных, калиевых, марганцевых, магниевых оксидов, сероводорода. Для ее очистки от вредных примесей используют дорогостоящие способы с применением аэрационных установок обезжелезивания, колонн с ионообменными смолами, фильтров обратного осмоса.
Виды скважин
Кессоны

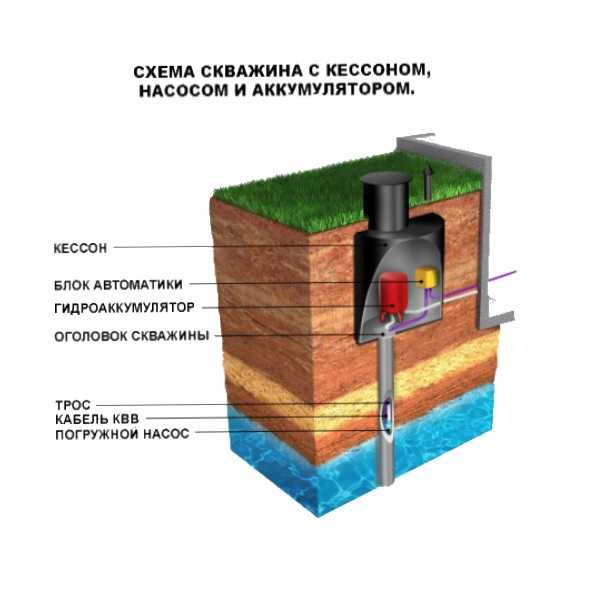

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.
Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.
Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.
Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.
Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:
- насоса, если применяется его наружный вариант;
- гидроаккумулятора;
- фильтрующих устройств;
- и системы автоматического управления.
Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.
Разновидности кессонов
На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.
Бетонные кессоны
Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.
Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.
Металлические кессоны
Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.
К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями
Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода
Пластиковые кессоны
Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.
Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.
Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.
Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.
Какие материалы подходят для обустройства камеры
Для создания кессона на скважину можно использовать практически любой строительный материал:
Кирпич.
Кессон из кирпича
Кладку выполняют обычным способом, при этом толщина стенок и их высота определяется в зависимости от погодных условий конкретного региона. Обычно толщины в один кирпич достаточно для сохранения оптимальной температуры внутри камеры. Если боковые стенки будут тоньше, потребуется дополнительная теплоизоляция сооружения. Преимуществами постройки кессона из кирпича является возможность проведения работ своими силами без привлечения специалистов и дополнительных трат. К недостаткам можно отнести низкий уровень герметичности камеры, что потребует обустройства дополнительной гидроизолирующей прокладки.
Бетон.
Кессон из бетонных колец
Конструкции из бетонных колец — достаточно распространенный вариант защиты источников водоснабжения. Для их постройки используют готовые элементы: кольца, крышки и люки, что дает возможность значительно ускорить проведение работ. Вместе с тем, обустройство кессона железобетонными кольцами имеет множество недостатков: большой вес бетона потребует тщательной подготовки дна котлована, а доставка и установка элементов может проводиться только с привлечением специальной техники. Гидроизоляция и теплоизоляционные показатели бетонных камер намного ниже, чем у других материалов.
Металл.
Кессон из метала
Металлический кессон для скважины обеспечивает полную герметичность внутреннего пространства, поэтому находящееся внутри оборудование не будет подвергаться воздействию повышенной влажности. Он достаточно просто в установке, а дополнительная фиксация конструкции позволит избежать выталкивания ее грунтовыми водами. К недостаткам металлических конструкций можно отнести повышенную подверженность коррозии, большой вес и необходимость проведения сварочных работ.
Пластик.
Кессон из пластика
Различные виды пластика в качестве конструкционных материалов приобретают все большую популярность. Кессон для защиты скважин пластиковый представляет собой абсолютно герметичную емкость, в которой предусмотрено определенное количество выводов. Боковые стенки могут быть дополнительно укреплены ребрами жесткости, а в нижней части предусматриваются проушины для фиксации анкерными болтами или камеры для заливки бетона. Налаженное производство кессонов из пластика дает возможность выбрать модель с подходящими эксплуатационными характеристиками, размерами и количеством вводов для прокладки коммуникаций. Основным недостатком пластика является его относительно невысокая прочность, что потребует дополнительных мероприятий при установке в некоторых видах грунта.
Как самому пробурить скважину для воды ↑
Итак, как самому пробурить скважину? Напомним, что пробурить скважину с помощью ручных и маломощных механизмов можно лишь на небольшое расстояние и при условии, что грунт не содержит каменистых включений и валунов. Перед началом работ неплохо бы узнать потенциальную глубину залегания подземных вод, для этого стоит побеседовать с соседями, уже оборудовавшими собственный водозабор. Об уровне залегания межпластовых и грунтовых вод также поведает карта глубин бурения скважин вашей местности. Работы можно проводить при помощи ручных механизмов либо малогабаритной установки. Рассмотрим, как правильно бурить скважину на воду собственными силами, подробнее.
Есть несколько вариантов ручного бурения, отличающихся трудоёмкостью, задействованными инструментами и механизмами и, конечно же, результатом.
Ручным садовым буром, имея комплект насадок, вдвоём в мягком грунте реально сделать скважину глубиной до 10 м на верховодку. Большой диаметр отверстия не нужен, достаточно использовать насадки 70-80 мм, что позволит установить обсадную трубу 50-60 мм. Так как высота минимальна, для подъёма воды используется ручная колонка либо поверхностный насос.
Чтобы пробурить скважину своими руками, необходимо иметь комплект инструмента: ворот, бур, штанги-насадки, рожковые ключи. Работа тяжёлая, малопроизводительная. Камень размером с кулак и более, попавшийся на пути, сведёт все усилия на нет
Трудно не только вращать ворот, но и поднимать бур для установки дополнительных штанг. Выполнение этой задачи можно облегчить, подвесив бур на тросе через блок к треноге.
Нехитрая комбинация треноги и подъёмного блока поможет поднимать бур на тросе, что хотя бы отчасти облегчит проведение работ
Ручной почвенный бензобур позволит добиться сходных результатов, только быстрее и с меньшими трудозатратами. Мотобур можно взять в прокат, выбирать следует двуручную модель с двигателем мощностью не менее 1 кВт, понадобится также комплект насадок-удлинителей. Работать с таким аппаратом нужно вдвоём, в одиночку его сложно держать ровно.
Главный недостаток ручного бурения — невозможность пройти на значительную глубину. Причины этого — в невозможности развить значительное усилие, и держать бур ровно, без перекосов. Проблема решается установкой более мощного двигателя на прочную раму, не подверженную смещениям. Двигатель может быть бензиновым либо электрическим, чем мощнее, тем выше возможности устройства. Рама — иметь механизм для подъёма бура и установки насадок, это позволит дойти до глубин гораздо больших, чем если бы работы выполняли вручную. Есть народные умельцы, которые мастерят подобное оборудование своими руками, благо конструкция проста.
Простейшая самодельная буровая установка: станина с опорной площадкой, на ней закреплена подвижная площадка с двигателем

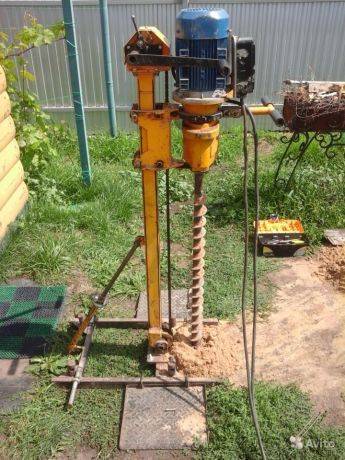

Но имеются и довольно производительные заводские малогабаритные буровые установки (МБУ), которые можно взять напрокат.
МБУ с мощным электродвигателем и устойчивой рамой позволяет проводить буровые работы на довольно большую глубину. Конечно, это уже достаточно сложное оборудование, но его аренда всё равно обходится намного дешевле, чем привлекать полноценную установку на базе грузового автомобиля
В паспорте указывается максимальная глубина бурения в зависимости от типа грунтов и диаметра бура. Как бурят скважину на воду с помощью МБУ? За работой устройства следит один оператор, помощники нужны только для того, чтобы привезти её на стройплощадку и установить. В грунтах, не содержащих каменистых включений, с помощью малогабаритной установки в зависимости от её модели можно пробурить скважину глубиной от 20 до 50 м. Скорее всего, это позволит устроить водозабор на песок грунтовых вод, а если повезёт — высококачественных межпластовых.
Необычный домик из черенков
Для конструирования этого дома потребуется опыт работы с деревянными изделиями и умение обращаться с инструментами.
Сборка домика производится по типу бревенчатых домов.
Приготовим:
- несколько деревянных черенков;
- небольшую часть от листа ДСП;
- шпажки для шашлыка или палочки для суши;
- дрель, лобзик, стамеска;
- лак для финишной отделки.
Ход работы:
- Распиливаем черенки на бруски одинаковой длины по размеру домика.
- Скрепляем брусочки скотчем, отмеряем от края 3 см и в центре просверливаем отверстие. Оно должно быть большего диаметра, чем деревянные палочки.
- На каждом «бревнышке» в зоне отверстия стамеской вырезаем полукруглые выемки для лучшего скрепления деталей между собой.
- Собираем «сруб» будущего дома, совмещая отверстия. В них забиваем деревянные стержни.
- Для изготовления крыши из листа ДСП выпиливаем два прямоугольника и приколачиваем их мелкими гвоздиками.
- С помощью лобзика из ЛДСП делаем заготовки конька, ставней, двери и козырька. Приклеиваем полученные детали к поделке.
- Устанавливаем домик на крепкую основу.
- Из тонких спилов, полученных из оставшихся черенков, к дому проводим тропинку.
- Декорируем композицию по своему усмотрению и покрываем ее лаком.
Размеры защитного сооружения скважины
Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.
Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.
Бурильное оборудование и инструменты
Когда стоит задача пробурить артезианскую скважину, то специалисты используют буровые установки.
Для скважин, залегающих на меньшей глубине, можно использовать обычную треногу с лебёдкой. Её посредством будет опускаться и подниматься буровой инструмент: колонковая труба; бурильные штанги; головки для бурения; бур.
Буровой инструмент — необходимое оборудование, без которого выполнить бурение просто невозможно. Он включает треногу и лебёдку. Когда владелец дачного участка создаёт скважину своими руками, то потребуется использование ещё и металлического шнека. В его качестве можно применять ледобур, который используют рыбаки.
Главное требование — бур должен быть изготовлен из стали высокой прочности. Такой вариант создания источника воды является самым дешёвым.
Создание стен колодца для скважины
В инструкции, описывающей возведение стен кессонного колодца со скважиной, предусматривается поэтапное выполнение работы:
- Все поверхности обтягивают плотным полиэтиленом. Благодаря этому создается гидроизоляционный контур, обеспечивающий защиту от влаги находящегося в кессоне оборудования.
- Отступив от сетки 5 сантиметров, приступают к установке арматурной обвязки, представляющей собой решетку, у которой размеры ячейки составляют около 20 – 25 сантиметров.
- Для арматуры используют пруток толщиной не меньше 5 миллиметров.
- Потом монтируют опалубку, задействуя брусья и доски. Поскольку стены должны получиться довольно толстыми, нужно предусмотреть места для распорок, которые защитят создаваемую конструкцию от выдавливания бетонной массой.
- Чтобы не допустить протекания раствора, опалубку изнутри обшивают полиэтиленом, прикрепляя его к брусьям и доскам с помощью строительного степлера.
- Заливают бетонную смесь и обрабатывают ее, применяя виброуплотнитель, дают полностью высохнуть, на что уходит почти 4 недели. На 10 день разрешается демонтировать дощатые щиты.
- Когда стены полностью высохнут, в них перфоратором делают отверстия в местах, где планируется монтаж труб. Чтобы не допустить повреждения, их при прокладке помещают в специальные металлические гильзы. Зазор, имеющийся между краем отверстия в стенах и гильзой, герметизируют саморасширяющейся монтажной пеной.
Простое решение – приямок
Если нет возможности тратить внушительные средства на устройство кессона, задача решается двумя путями: сооружается и обустраивается приямок или устанавливается скважинный адаптер.
Наиболее простым решением с точки зрения монтажа является приямок.
Приямок представляет собой вырытое вокруг устья скважины углубление, внутри которого установлена запорная арматура автономной системы водоснабжения
Он представляет собой упрощенный аналог кессона, который одновременно выполняет несколько функций:
- защищает установленное оборудование от холода;
- предохраняет устье скважины от попадания атмосферных осадков и бытовых стоков;
- выступает сооружением, внутри которого удобно размещать комплекс механизмов, обеспечивающих бесперебойную работу насоса.
Из-за недостаточной герметичности конструкции приямок не устраивают на участках с близким к поверхности залеганием грунтовых вод. При отметки их зеркала на глубине более 5 м сооружение приямка является вполне выгодным и оправданным решением.
Приямок чаще всего сооружают из бетонных колец или кирпича, внутри облицовывают утепляющим материалом, а сверху прикрывают люком или бетонной плитой
Единственным недостатком конструкции является недостаточная герметичность. Стыки между бетонными кольцами и кирпичной кладкой могут пропускать верховодку и атмосферные осадки и бытовые стоки. По этой причине не рекомендуется устанавливать в приямок гидробак и систему автоматики.
