Особенности монтажа чугунных безраструбных труб канализации

Причины для ремонта

Основной причиной для ремонта чугунной канализации может служить отложение плотного известкового налета, который задерживает грязь и закрывает просвет трубы. Кроме того, в трубах могут возникнуть механические повреждения в виде трещин или пробоин в любых деталях.

В таких случаях наиболее доступным и легким вариантом будет заменить старые чугунные трубы на новые, ведь они выдерживают продолжительный слив горячих жидкостей, нейтрально реагируя на температуру до 90 градусов. Пластиковые трубы при таком температурном режиме могут выйти из строя.

Наиболее приемлемый вариант замены в таком случае – безраструбное соединение деталей с помощью обжимных хомутов с резиновыми прокладками. Такой трубопровод легко разобрать и демонтировать в случае необходимости.

Старые детали рекомендуется удалять до места стыков или раструбов. При демонтаже старой канализации могут возникнуть трудности с серной заливкой, которая раньше использовалась при соединении стыков труб. Тут пригодится паяльная лампа, с помощью которой освобождают конец трубы. При этом следует использовать респиратор, который позволит не наглотаться ядовитых испарений.

Монтаж канализации без использования труб

Канализационная система – неотъемлемая часть любого здания или сооружения. Ее основная функция заключается в отводе сточных вод с помощью специальных труб. Однако в некоторых случаях может потребоваться монтаж канализации без использования труб. Это может быть необходимо, например, при строительстве временных сооружений или в случаях, когда прокладка труб невозможна по техническим или пространственным причинам.

Для монтажа канализации без использования труб вместо них могут применяться различные материалы и конструктивные элементы.

1. Использование безраструбной канализации

• Безраструбная канализация из полипропилена является одним из наиболее популярных и простых вариантов монтажа канализации без труб. Она представляет собой систему соединяемых элементов, изготовленных из полипропилена, с уплотнительными кольцами, благодаря которым достигается герметичность. Безраструбная канализация удобна в монтаже, не требует специального инструмента и обладает достаточной прочностью и долговечностью.
• Безраструбная канализация из нержавеющей стали обладает высокой прочностью и устойчивостью к коррозии. Она применяется в основном для монтажа канализации в промышленных объектах, складах и других помещениях, где требуется особая прочность и устойчивость к химическим воздействиям.

2. Использование трубопроводных систем

Вместо обычных канализационных труб можно использовать специальные трубопроводные системы, которые представляют собой металлические или пластиковые каналы со встроенными устройствами для отвода сточных вод.

Такие системы имеют модульную конструкцию и легко соединяются между собой, образуя непрерывный трубопровод. Канализационная система из таких модулей позволяет проложить трубопровод даже в условиях с ограниченными пространственными возможностями или нестандартной конфигурацией помещения.

3. Использование перфорированных каналов

Для монтажа безраструбной канализации также можно использовать перфорированные каналы. Перфорированные каналы представляют собой специальные конструктивные элементы, которые обеспечивают отвод сточных вод при помощи напора.

Перфорации в стенках каналов создаются таким образом, чтобы обеспечить отвод сточной жидкости, но при этом не пропускать частицы твердых отходов.

Преимущества монтажа без использования труб	Недостатки монтажа без использования труб
Удобство и простота монтажа Возможность экономии на материалах Гибкость и адаптивность к нестандартным условиям	Ограниченная пропускная способность по сравнению с традиционными трубами Ограниченная прочность и долговечность в сравнении с традиционными трубами Ограничения по типам сточных вод и температуре их протекания

При выборе и монтаже безраструбной канализации или трубопроводных систем необходимо учитывать требования санитарных норм и правил, а также особенности конкретной ситуации. Рекомендуется проконсультироваться с опытными специалистами для выбора оптимального решения и обеспечения надежной и эффективной системы канализации.

Соединение труб из чугуна

Существуют следующие способы соединения труб из чугуна:

Соединение чугунных труб соединительной муфтой

Муфта соединительная для чугунных труб

Монтаж раструбных чугунных труб

Раструб, расположенный с одного конца трубы, предназначен для вставки в него гладкого конца другой трубы. Раструбы на трубах выпускаются гладкими или с желобком. После соединения чугунных труб остается небольшой зазор, который заливается уплотнителем, чтобы стык был герметичным. В качестве уплотнителя используют:

• раствор цемента;
• расширяющийся цементный раствор;
• асбестоцемент;
• серу.

При затвердевании уплотнители помимо герметичности придают месту соединения прочность. Если трубопровод содержит ответвления, трубы соединяются фасонными изделиями из чугуна.

Когда необходимо уменьшить длину чугунной трубы, применяют зубило или труборез, которыми осуществляют перерубку. При этом срез трубы должен быть ровным, без сколов или трещин, строго перпендикулярным оси трубы.

Чугун хотя и является прочным и долговечным металлом, но обладает высокой хрупкостью. Поэтому при монтаже трубопровода соблюдайте особую аккуратность.

Чтобы произвести соединение канализационных чугунных труб, следуйте инструкции:

1. смоляную прядь скрутите в жгут толщиной 7-8 мм, намотайте на гладкий конец чугунной трубы; при этом следите, чтобы свободный конец обмотки не попадал внутрь трубы;
2. гладкий конец вставьте до упора в раструб;
3. жгут уплотните конопаткой, забивая ее в раструб до тех пор, пока он не заполнится на 2/3;
4. убедитесь, что зазор между внутренней частью раструба и соединяемой трубой одинаков во всех местах (по окружности);
5. оставшуюся свободной 1/3 часть раструба залейте уплотнителем.

Если требуется жесткое соединение труб, лучше использовать цементный раствор (марка цемента не ниже 300) или асбестоцемент. В случае, когда допустимо менее жесткое закрепление стыков, подойдет асбестоцементная смесь, приготовленная из 30% асбестового волокна и 70% цемента марки 400 или выше.

Заделка раструба смоляной прядью и асбестоцементом

О том, как соединить чугунные трубы, если прокладывается напорный водопровод, Вы узнаете далее:

1. между раструбом и гладким концом трубы предусматривается зазор (3-9 мм);
2. заделка стыка производится с помощью пеньки (если происходит прокладка труб диаметром 300 мм или менее);
3. пеньковую прядь вставляют в раструб на 25 мм, а остальное пространство заполняется асбестоцементной смесью (глубина 25-30 мм).

Когда в качестве уплотнителя применяется расширяющийся цементный раствор, монтаж трубопровода происходит в такой последовательности:

1. трубу раструбом вверх зафиксируйте в специальном устройстве (приспособление Козлова);
2. соединяемую с ней трубу обмотайте с гладкого конца пеньковыми прядями;
3. вставьте трубу в раструб, заполните его конопаткой;
4. отцентрируйте трубу металлическими клиньями;
5. залейте в раструб расширяющийся раствор.

Соединение при помощи расширяющегося раствора

Установка чугунной муфты под чеканку стыков

Если трубы безраструбные, то для монтажа такого трубопровода используются муфты для соединения труб под чеканку чугунных труб. Муфта представляет собой два раструба, которые направлены в разные (противоположные) стороны. Установка более сложна, ей свойственны определенные нюансы, предлагаем рассмотреть монтаж чугунных труб в данном случае более подробно:

1. уплотнитель наносится по всей окружности муфты и труб, поэтому необходимо организовать свободный доступ к соединяемым местам; другими словами, если труба устанавливается плотно к стене, придется разрушить часть стены;
2. материал, используемый для уплотнения стыка – кабалка, представляет собой промасленное органическое волокно; для чеканки мест соединения подходит также графитовый сальник;
3. труба устанавливается в муфту до упора, в противном случае уплотнитель попадет внутрь канализационной системы;
4. зачеканивание кабалки происходит в несколько слоев, каждый оборот вокруг трубы уплотняется;
5. при отсутствии специализированного оборудования и инструмента, чеканку можно осуществить тонкой трубкой из металла с помощью отвертки;
6. по окончании монтажа уплотнителя стык заливается раствором цемента.

Точка начала обмотки кабалкой: в нижней части при горизонтальном (рис. 1) и в верхней при вертикальном расположении трубы (рис. 2)

Чугунная безраструбная канализация sml. Монтаж чугунной безраструбной SML трубы

Одним из основных преимуществ безраструбных систем внутренней канализации SML является простой и быстрый монтаж и демонтаж. Для соединения труб и фасонных частей (отводов, крестовин, переходников и т. п.), а также их крепления к конструктивным элементам зданий и сооружений используются фирменные хомуты и кронштейны. В этой статье мастер сантехник расскажет о монтаже чугунной безраструбной SML трубы.

Трубы SML имеют стандартную монтажную длину – 3000 мм, что обеспечивает удобство их транспортировки и монтажа. Если необходим более короткий участок трубопровода, резка производится непосредственно на месте установки. Для этой цели могут применяться цепные или ременные пилы, дисковые пилы (болгарки), а при отсутствии доступа к источнику электроэнергии – роликовый труборез. Основное условие, которое следует соблюдать при резке, – расположение режущего инструмента строго перпендикулярно оси трубопровода для получения ровного среза.

Для соединения отдельных труб и фитингов систем SML, расположенных внутри зданий систем канализации , обычно применяют хомуты из нержавеющей стали с прокладкой EPDM типа Max и Rapid. При необходимости обеспечения дополнительной защиты от внешних воздействий также могут использоваться хомуты Ductile Iron, состоящие из двух чугунных скоб с эпоксидным покрытием. Все они рассчитаны на давление до 0,5 бар.

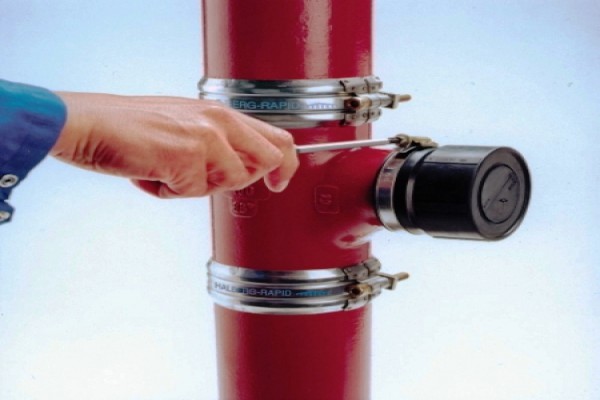

Соединение с помощью Max и Rapid осуществляется следующим образом:

• Хомут надевается на конец отрезка трубы или фитинга до упора в выступ на внутренней прокладке.
• С другой стороны в хомут также до упора вставляется присоединяемый трубопровод или фасонный элемент.
• При помощи шестигранного ключа или головки 6 мм или 8 мм (зависит от диаметра) производится затяжка единственного болта хомута моментом (10–20 Нм).

При монтаже с помощью хомута Ductile Iron соединяемые части сначала поочередно вставляются до упора в прокладку, после чего на неё устанавливаются и скрепляются двумя винтами две чугунные скобы.

При монтаже напорных канализационных систем, а также при соединении участков, которые подвергаются дополнительным продольным нагрузкам, для более надежной фиксации соединяемых элементов применяют когтевые хомуты (грипы) Kralle. Они устанавливаются поверх стандартных соединителей Max и Rapid, что позволяет усилить ранее не нуждавшееся в этом соединение без разборки. При установке грипа допустимое давление в трубопроводе может составлять до 10 бар. Альтернативой им являются специальные усиленные хомуты из легированной стали с тефлоновым покрытием и прокладкой EPDM. Они способны обеспечить герметичность соединения для канализационных систем с давлением до 16 бар.

Крепление горизонтальных и вертикальных чугунных трубопроводов SML

При монтаже горизонтальных участков трубопроводов SML используются крепежные хомуты и специальные боковые скобы. Хомуты, фиксирующиеся на одной или двух шпильках, необходимо размещать на расстоянии не более 3 м друг от друга. Также рекомендуется размещать крепежные элементы в местах изменения направления трубопровода или установки тройника. Через каждые 12 м устанавливается крепежная скоба.

На вертикальных участках трубопровода крепежные элементы размещаются на расстоянии не более 2 м друг от друга и в местах расположения фитингов. Кроме того, для снижения нагрузки на стояк через каждые 22 метра устанавливаются специальные поддерживающие трубы и скобы.

Соединение безраструбных чугунных труб с другими типами трубопроводов

В зависимости от типа присоединяемого к SML системам трубопровода или устройства могут использоваться различные способы или дополнительные приспособления. Так, подключение внутренних элементов систем канализации (умывальников, раковин, душевых кабин и т. п.) может производиться при помощи специального тройного коллектора.

Для соединения с внутренними трубами из пластика, меди и других материалов может применяться тройник или крестовина с отводом с внутренней резьбой 2”, в которую устанавливается специальный переходник. Альтернативным вариантом подобного соединения может служить универсальный переходник Fix из EPDM.

Соединение с керамическими трубами городской канализации может фиксироваться при помощи цемента или специальных адаптеров, выпускаемых их производителями. Стыковка с чугунными трубами осуществляется при помощи традиционной чеканки стыков.

1 Безраструбная чугунная канализация – основные сведения

В 1960-х годах в разных европейских странах начались поиски инновационных технологий и материалов для обустройства надежных канализационных сетей.
Профессионалы строительной сферы сошлись тогда в едином мнении о том, что более надежной и качественной системы отвода сточных вод, чем та, при которой используются безраструбные трубы из литого чугуна, просто-напросто не существует.

С тех самых пор такие изделия и стали применяться для монтажа разнообразных канализационных комплексов, которые обычно делят на две группы:

• наружные: отведение стоков от мостов – BML; от зданий – TML (канализационные трубы прокладываются под грунтом);
• внутренние: трубопроводы (сточные) VML, защищенные от образования конденсата; отвод стоков из медицинских учреждений, предприятий общественного питания, отелей и иных объектов с большими объемами сточных вод, характеризуемых высоким уровнем агрессивности – KML; отвод канализационных вод внутри строений и зданий – SML.

Указанные коммуникации устанавливаются при помощи трубных изделий, производимых из чугуна, в который добавляют графит мелкодисперсной структуры. Методика их изготовления предполагает использование технологии центробежного литья, которая не требует чрезмерных финансовых затрат, и при этом считается хорошо освоенной.

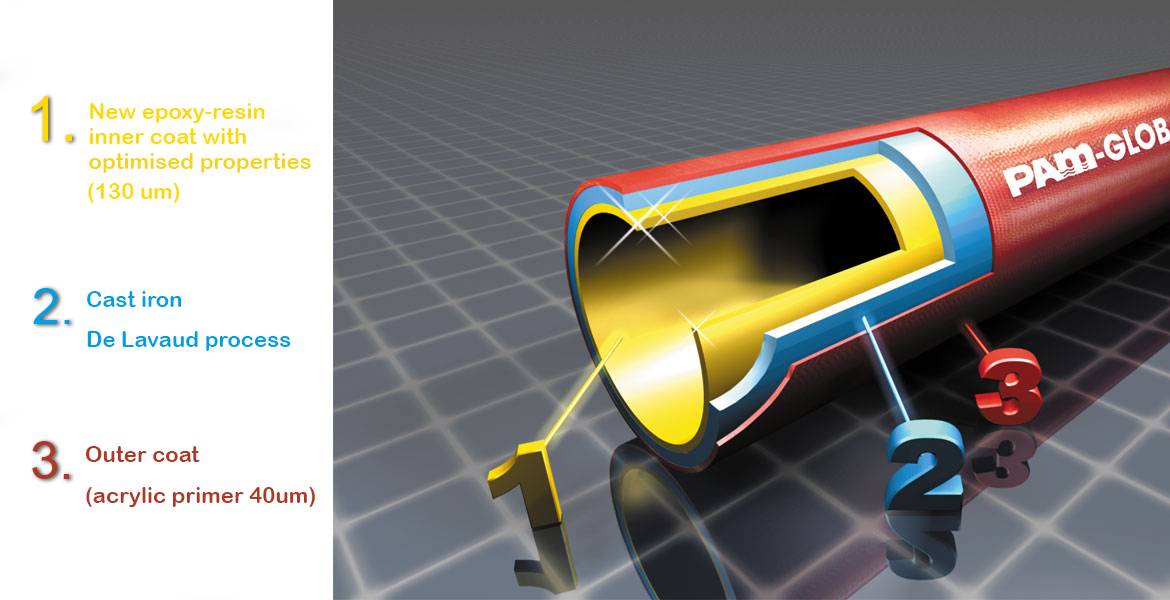

Изнутри изделия из чугуна обычно обрабатывают эпоксидными смолами, которые обеспечивают защиту труб от воздействия агрессивных стоков и механических повреждений. Для улучшения характеристик наружной части конструкций применяется грунтовка.

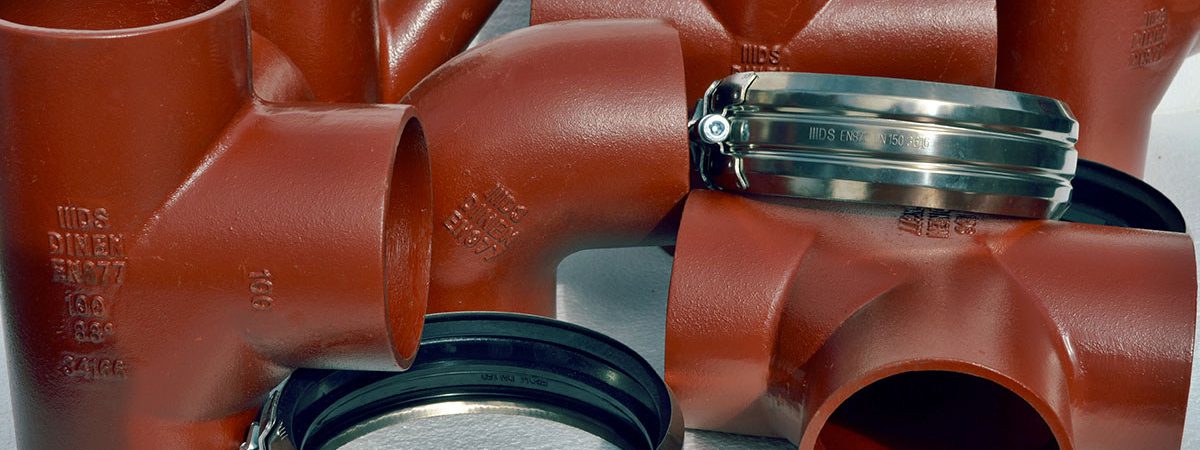

Трубы для чугунной канализации соединяются друг с другом посредством хомутов, состоящих конструкционно из двух элементов:

• непосредственно хомута, сделанного из высококачественной нержавеющей стали;
• манжеты из прочного резинового материала, не боящегося негативного влияния сточных вод.

Существует два типа хомутов, используемых для монтажа безраструбных чугунных канализаций:

• Усиливающие. Они выдерживают очень высокие нагрузки (до 10 бар), что позволяет использовать их для обустройства напорных канализационных систем. Крепятся такие хомуты сверху труб.
• Соединительные. Чаще их называют обычными. Применяются они при монтаже канализаций безнапорного вида, когда давление в системе не превышает показателя в 0,5 бар.

Использование хомутов дает возможность максимально быстро и с минимальными затратами выполнить замену участка трубопровода, который был поврежден. Для этого достаточно лишь ослабить два хомута и произвести необходимый демонтаж.

Как подключить унитаз к канализационной системе

Наиболее распространенным вариантом установки слива в туалете городской квартиры является соединение унитаза с раструбом. При этом для герметичности и соответствия отвода унитаза по высоте используются резиновые уплотнительные кольца. Помимо кольца, уплотнение унитаза может также выполняться при помощи цементного раствора. Чтобы соединить сантехнический прибор с раструбом, раствор набивается в щель между соединяемыми элементами.

Цементно-песчаное соединение унитаза абсолютно герметичное, однако неразборное. Это следует учитывать при монтаже.

Более сложное соединение предстоит в случае положения унитаза выше раструба из чугуна. Тогда переход потребуется компенсировать отрезком пластикового трубопровода. Для того чтобы выполнить соединение пластикового отрезка с выходом унитаза и раструбом, потребуется выполнить такие действия:

1. Нагреть пластиковый переход до температуры 70-80 градусов.
2. Надеть размягченный переход на выпуск унитаза.
3. Соединить переход с другой стороны с раструбом из чугуна.
4. Герметизировать соединение цементным раствором или силиконовой манжетой.

Подключение унитаза к канализации

Такое соединение не прослужит долго, поскольку чугун и пластик имеют разные коэффициенты линейного расширения. Фитинг со временем может дать трещину и потребуется замена элемента.

Трубы DÜKER

В нашей компании Вы можете приобрести сделанные в Германии трубы и фасонные элементы DÜKER, отвечающие всем необходимым российским и европейским стандартам качества. Все фитинги DÜKER имеют оригинальную печать .

Все преимущества чугуна как материала, а именно: высокую устойчивость к износу, превосходную стойкость к воздействию температур и коррозии, значительные звукоизолирующие свойства, а прежде всего – негорючесть компания Duker предлагает на рынке с 1913 г., в виде чугунных канализационных труб.

Компания Duker совершила революцию на рынке строительных и монтажных материалов, начав производство безраструбных чугунных канализационных труб, которые в 1967 г. впервые получили сертификат PA-I 1609.

Современные системы — канализационные трубы Duker, как и прежде, отличаются надежностью и качеством, обеспечивающим отведение воды с придомовых территорий и зданий. Системы соответствуют стандарту DIN EN 877.

Технические характеристики:

• Плотность: приблизительно 7,2 кг/дм3 (71,5 КН/м3)
• Минимальная прочность на разрыв: 150 МПа для фитингов, 200 МПа для труб
• Прочность на сжатие: приблизительно 3- 4-кратное значение минимальной прочности на разрыв
• Прочность на срез: 1,1-1,6- кратное значение минимальной прочности на разрыв
• Ударная прочность: 350 МПа (для DN < 250); или 332 МПа (для DN ≥ 250)
• Коэффициент пуассона: 0,3
• Коэффициент линейного расширения: 0,0105 мм/мК (в диапазоне от 0°C до 100°C)
• Коэффициент теплопроводности: 50-60 Вт/мК (при 20°C)
• Модуль упругости: 8 x 104 до 12 x 104 Н/мм2
• Теплостойкость: чугун не горит! Это было подтверждено также в постановлении о вступлении в силу строительного распоряжения NRW.
• Устойчивость к воздействию химикатов: при использовании системы для отвода бытовых стоков с pH 2-pH 12 чугун значительно превышает значения, предусмотренные стандартом DIN EN 877.

Что такое трубы Duker трубы? Это безраструбные трубы из чугуна, которые соединяются между собой специальными хомутами. Хомуты для труб изготавливаются из каучука, в основе которого лежит сополимер этилена, пропилена и диенового мономера ( EPDM ). Этому виду каучука характерна не восприимчмвость к воздействию химических элементов. Еще один основной компонент, который входит в состав хомутов для труб — высококачественная нержавейка, что позволяет с легкостью противостоять нагрузкам и повышенному давлению.

Эта особенность труб позволяет без особых затруднений собрать или разобрать систему, нужно всего лишь снять хомут и освободить нужный элемент.

Duker трубы полностью герметичны на стыках и швах; устойчивы к коррозии, благодаря эпоксидному лаку, которым покрываются трубы; обладают повышенными способностями к нагрузкам механического и теплового характера. Все эти преимущества дают трубам гарантию 100% долговечности и надежности для эксплуатации как во внутренних, так и во внешних системах водостоков.

Duker трубы используются для канализации. Так как внутренняя поверхность трубы ровная и гладкая, проблем с проходом стоков не возникает. А эпоксидное покрытие не допускает образования осадка и наслоений.

При производстве труб используется способ центробежного литья. Разогретый литейный чугун с пластинчатым графитом выливается во вращающиеся формы. Горячий чугун равномерно растекается по форме и после охлаждения в форме остается практически готовая чугунная труба с вполне гладкой внутренней поверхностью. Части фасона производятся путем литья в песчаные формы. Благодаря особенной структуре материала достигается повышенная прочность изделия.

Производство соответствует всем международным и европейским стандартам. Кроме того трубы обладают свойством шумоизоляции, что доказано множеством проведенных исследований.

Одно из главных достоинств труб- абсолютная огнеустойчивость, ведь чугун не плавится и не горит Duker трубы показали себя как наилучший вариант в применении к любым системам водостоков в жилых, общественных и рабочих зданиях.

Duker трубы абсолютно соответствуют всем стандартам, а в некоторых пунктах даже превосходят их. Потому что производство труб не стоит на месте, а постоянно совершенствуется, подвергая свои изделия все новым испытаниям и тестам.

Область применения

Чугунные трубы обычно используют в городской канализации

Чугун – это сплав железа с углеродом. Процент углерода в смеси составляет 2,14%. Он представлен в виде графита или цементита – углеродсодержащего вещества. Существует белый и серый сплав. Белый – добавочная субстанция при производстве ковкого чугуна, который в чистом виде не применяется из-за его хрупкости.

Серый сплав имеет большую сферу использования. На его основе производят ковкий, высокопрочный и специализированный сплавы:

• высокопрочный чугун делают с применением магния, пластичность данного вещества низкая;
• ковкий сплав производится на основе серого чугуна с добавлением белого, в результате чего получают вещество мягкой консистенции с высоким коэффициентом эластичности;
• половинчатый чугун – разновидность сплава, в котором часть углерода находится в виде графита, часть – в виде цементита.

Если сравнивать чугунные трубы со стальными, первые будут более хрупкими, так как атомы графита не плотно соединяются с атомами железа. Несмотря на это, материал имеет свои преимущества, которые позволяют использовать его в следующих отраслях:

• В машиностроении, например, при производстве тормозных колодок для автомобилей.
• Для производства отопительных батарей, которые хорошо и долго держат температуру и экономят теплоносители.
• В производстве труб для внутренней и наружной канализации. Чугун хорошо переносит низкие температуры и не теряет своих качеств.
• Для изготовления сантехнических приборов – ванн, раковин, а также произведений искусства – фонтанов, памятников, скульптур.

Преимущества

В сравнении с трубопроводами из ПВХ и ПП, SML обладает высоким пределом прочности. Разница с аналогами из других материалов доходит до 2 раз!

Устойчивость к высоким температурам, негорючесть. SML выдерживает критически высокие температуры. Тестирования показали рекордное значение – 400 С, тогда как модели из пластика не могут стерпеть жидкость выше 110 С не потеряв физических свойств. Кроме того, чугун относится к жаропрочным материалам и входит в А1 класс огнестойкости. Безусловно, современный ПВХ и ПП не горит, но быстро плавится, способствуя распространению огня.

Современный трубопровод SML обладает особо ценным свойством для жилых домов – звукоизоляцией. Материал и система креплений поглощают лишние вибрации и звуки и не требуют дополнительного использования шумоизолирующих материалов.

Внутренняя поверхность труб, обработанная особым составом, делает трубопровод SML инертным к агрессивным веществам, химическим растворам и другим жидкостям, использование которых характерно в быту, в том числе пятновыводителей и растворителей.

С точки зрения эксплуатационных свойств, безраструбные чугунные трубы ни в чем не уступают изделиям из ПВХ или ПП. Они также устойчивы, надежны и долговечны и полностью соответствуют строительным нормам, однако обладают большим весом, что не всегда ценно и удобно при транспортировке, монтаже и использовании.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.

Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

• долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
• высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
• способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
• стойкость к перепадам температур;
• устойчивость к огню;
• экологическая безопасность;
• неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

• стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
• большой вес труб, что усложняет транспортировку;
• сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки; подверженность процессам коррозии;
• высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.

Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Безраструбные чугунные трубы sml

Безраструбная чугунная канализация с маркировкой sml — новая конструкция, которая стала применяться несколько лет назад. Изготавливают безраструбные ЧТ литиевым способом из чугуна с графитом розеточной формы. Данный вид включает в себя несколько размеров условного перехода: 50, 100 и 150 мм. Наиболее распространённые безраструбные трубы с переходом 100 мм. Самая популярная на рынке — чугунная sml фирмы duker. Конструкции делают ровных форм со стенками одной толщины. Также они проходят дополнительную обработку, что значительно увеличивает прочность и убирает хрупкие свойства. Дюкер, несомненно, одна из лучших компаний по производству конструкций из чугуна.

Классификация безраструбной канализации

Безраструбная канализация соединяется с помощью хомутов. Для разного вида работ и места установки можно использовать усиливающие или соединительные хомуты.

Читайте так же: Сборка труб с двумя продольными швами

По типу монтажа канализационные безраструбные сети делят на:

• наружные применяют для отвода стоков от строений. Чаще всего такой вид устанавливается под землей. Наружные канализации — достаточно распространенный вид;
• внутренние — это трубопроводы, отводы стоков от городских учреждений, имеющих большое количество агрессивной среды, и отвод канализационных вод.

Изделия из чугуна не только надёжные и практичные, но и достаточно выгодные. Ведь для самого изготовления не требуется особых затрат. Конструкции защищают с помощью покрытия эпоксидными смолами, тем самым увеличивают срок эксплуатации.

Основные характеристики

Канализация из безраструбных труб соответствует всем стандартам и российскому ГОСТ 6942-98. Главные технические характеристики: длина (от 2 до 7 м); диаметр трубы (500-1200 мм); толщина стенки (6,7-31 мм). В зависимости от сферы применения инженер выбирает определенные параметры изделия.

На заводах по изготовлению используют сверхпрочный чугун, который обрабатывают и приводят в соответствующий вид. Снаружи чугунные трубы покрывают красно-коричневым покрытием, а внутри для защиты от механических повреждений смолой эпоксидной жёлтого цвета. Соединяют трубы в единую конструкцию с помощью хомутов.

Достоинства и недостатки

Безраструбные трубы данного вида имеют широкий список достоинств и преимуществ, которые делают их самыми востребованными на рынке.

Основные преимущества безраструбных ЧТ:

• защитное покрытие предохраняет поверхность от повреждений, коррозий, появления наслоений и уменьшает вероятность заливаний;
• хомуты позволяют достичь герметичности без дополнительных устройств;
• огнестойкость и негорючесть;
• износостойкость и долгий срок эксплуатации;
• выдерживает разные температуры;
• возможность установки под автотрассами, что подтверждает высокую прочность материала.

Трубы имеют ровную, гладкую поверхность, что улучшает и приводит к идеалу гидромеханические параметры канализационной системы. Недостатков у такой конструкции практически нет, можно назвать лишь хрупкость самого материала. Но данный недостаток исправляется с помощью термообработки.

Полезная информация

Без канализационных систем трудно представить современный мир, прежде всего они отличаются качеством и надежностью. Благодаря чему инженеры не меняют системы каждый год.

Соединение чугунных элементов трубопроводов без разъемных соединений проводят с помощью муфты. Она обжимается хомутом из нержавеющего металла. Герметичность трубопровода гарантируется за счет того, что муфта устанавливается между концами труб.

Для резки ЧТ нельзя использовать газовую горелку. Для выполнения данных действий используют ножовку, шлифовальную машинку для металлических изделий или специальное устройство для резки чугуна.

Канализационная система должна быть собрана из ровных чугунных труб без деформаций (трещин и вмятин). Такие конструкции прослужат недолго и будут требовать частого ремонта.
