Как работает и как подключить IP-камеру видеонаблюдения

СХЕМЫ ПОДКЛЮЧЕНИЯ IP КАМЕР К ВИДЕОРЕГИСТРАТОРУ

Ниже рассмотрено несколько схем и вариантов подключения IP камер к регистраторам, а также отмечены их преимущества и недостатки.

Как подключить ip камеру к регистратору напрямую.

Прямое подключение видеокамер возможно в случае, если видеорегистратор имеет физическое количество портов, соответствующее числу подключаемых телекамер, например, 16 (рис.1).

Преимуществом здесь является возможность использования технологии питания PoE, недостатком – необходимость прокладывать для каждой камеры отдельную линию связи (кабель).

Для небольших объектов подключение напрямую может быть оправдано, но для крупных систем, как правило, нецелесообразно.

Подключение IP камеры к регистратору через роутер.

Схема такого подключения приведена на рис. 2.

Как видно из схемы видеокамера и регистратор подключаются к LAN портам роутера и взаимодействуют через него как компоненты локальной сети.

Для обеспечения работоспособности необходимо, чтобы:

• роутер;
• IP камера;
• регистратор,

находились в одной подсети (см. материал на тему как работает IP камера) и имели разные адреса.

Недостатки такого способа подключения заключаются прежде всего в том, что требуется роутер с большим количеством портов (по меньшей мере на 1 больше, чем используется видеокамер в системе видеонаблюдения). Это при условии, что к нему, кроме регистратора не будет подключаться других устройств.

Кроме того, как в случае прямого подключения нужно для каждой камеры от роутера прокладывать отдельную линию, что трудоемко и затратно (рис. 2А).

Так что нельзя сказать, что такой способ хорош.

Единственный случай, когда это нужно и полезно – подключение WiFi камер (рис.2Б), естественно, если роутер имеет WiFi, но это не проблема.

Подключение IP камер к видеорегистратору через свитч.

Свитч – это неуправляемый сетевой коммутатор, своего рода разветвитель (или объединитель) сигнала – с какой стороны смотреть.

Схема такого подключения представлена на рис.3.

Это можно назвать классическим вариантом. Кстати, есть коммутаторы с технологией PoE, что во многом упрощает монтаж.

Комбинировать подключения можно разными способами в зависимости от взаимного расположения камер.

Естественно, коммутаторов может быть несколько, как на схеме в приведенном примере.

Что следует учесть:

• пропускную способность свитча;
• требуемое количество портов;
• мощность PoE (при его наличии и использовании).

Таким образом, из всех рассмотренных схем и вариантов предпочтительным является последнее подключение – через свитч.

Кстати, для подключения через роутер или свитч на IP регистраторе достаточно иметь один порт RJ-25.

Рекомендуемые материалы:

Как подключить IP камеру – подключение по витой паре с питанием PoE и без него

* * *

Построение и организация видеонаблюдения на объекте, выбор системы и оборудования

* * *

Видеонаблюдение на даче на телефон, как сделать и организовать просмотр через интернет

* * *

Видеонаблюдение для дома с удаленным доступом через интернет, камеры и системы

* * *

Как выбрать видеонаблюдение – систему, камеру, видеорегистратор

* * *

Дешевое видеонаблюдение – как недорого купить камеру видеонаблюдения и видеорегистратор

* * *

2010-2024 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Настройка роутера для доступа к камере через интернет

Если вы успешно выполнили перечисленные выше действия, ваша камера будет доступна в локальной сети. Вы сможете работать с ней с любого устройства, подключенного к вашему роутеру. Однако, если вы хотите иметь доступ к камере через интернет, потребуется выполнить дополнительные настройки.

Для начала нужно выяснить предоставляет ли ваш провайдер вам статический «белый» адрес

Это важно для получения доступа к роутеру через интернет

«Белые» IP-адреса

Адреса бывают двух типов: реальные, которые называют  «белыми». И виртуальные, называемые обычно «серыми»

Они могут при этом быть статическими или динамическими, но в данном случае это не важно. Главное, что если у вас «белый» адрес, то к вашему роутеру можно подключиться из сети напрямую, указав его

Если же провайдер раздаёт в сети «серые» виртуальные адреса, а выход в сеть осуществляется с общего IP провайдера, тогда найти ваш роутер в сети по IP-адресу не получится.

Проверить какой у вас IP можно следующим образом. Посмотрите какой адрес используется при вашем подключении. После этого зайдите на любой сервис, позволяющий определить IP с которого вы входите в сеть. Например, сайт 2ip.ru. Если IP вашего подключения и IP, определённый сервисом, совпадут, значит у вас реальный адрес. Если же адреса будут разные, значит у вас виртуальный IP. Большинство провайдеров за отдельную плату по заявке предоставляют реальные IP-адреса. Обратитесь в техподдержку для решения этого вопроса.

При использовании мобильного интернета — подключении IP-камеры через роутер с 3G/4G модемом, зачастую оператор выдает внешний динамический IP-адрес. Он может изменяться со временем, например после перезагрузки устройства. Желательно подключить услугу внешнего IP-адреса. В этом случае вы получите статический адрес. Он не изменится после перезагрузки.

Будем считать, что вопрос с «белым» адресом вы решили. Но это ещё не всё. Теперь на роутере нужно открыть порты для входящих подключений.

Проброс портов

По умолчанию камера использует 80 порт для подключения. Его можно не менять, но при желании, возможно его поменять. Для этого заходим в веб-интерфейс камеры и в сетевых настройках прописываем вместо 80 любой номер. Например, 3000. Теперь, чтобы подключиться к ней из локальной сети, нужно ввести её IP-адрес, двоеточие и номер порта. То есть в строке браузера нужно написать: 192.168.1.25:3000, где 192.168.1.25 это локальный IP-адрес сетевой веб камеры.

Не забудьте сменить стандартный пароль доступа к камере, чтобы никто не смог получить к ней доступ!

Теперь необходимо выполнить проброс портов на роутере. Этой теме посвящена отдельная статья на нашем сайте. В ней вы можете ознакомиться с подробными  инструкциями как настроить проброс портов на различных роутерах и для чего это нужно. Здесь мы приведём краткую инструкцию.

Ищем в меню вашего роутера пункт «Проброс портов», «Port forwarding” или нечто подобное. Укажите здесь IP-адрес вашей камеры, порт через который будет к ней внешнее подключение, допустим 4000 и её порт (по умолчанию обычно 80, но если вы его меняли, как описано выше, то 3000). После сохранения настроек проверьте работоспособность подключения. Для этого с любого компьютера, подключенного к интернету, зайдите через браузер на адрес xx.xx.xx.xx:4000. Если откроется окно входа в веб-интерфейс IP-камеры, значит подключение настроено правильно.

Обратите внимание, здесь мы сделали проброс портов для камеры 192.168.1.25. Для примера добавили еще одну камеру с IP-адресом 192.168.1.25

Для нее выбрали внешний порт 4001. Таким образом, по xx.xx.xx.xx:4000 будем подключаться к одной камере, а по xx.xx.xx.xx:4001 ко второй.

Если предполагается круглосуточная работа IP-камеры, для того чтобы не записывать ненужные часы «пустого» видео, включите функцию отслеживания движения. Тогда камера будет включать запись только тогда, когда в помещении что-то происходит.

Камеры могут осуществлять запись на карту памяти либо на внешний источник. Можно использовать для этих целей подключенный к роутеру видеорегистратор, жёсткий диск или флешку. Неудобство такого способа хранения данных в том, что носитель информации находится в одном помещении с камерой, поэтому данные могут быть удалены злоумышленником, который туда проник. Для того, чтобы обезопасить информацию, рекомендуется использовать для хранения данных облачные сервисы. Ваши данные будут в зашифрованном виде передаваться на удалённый сервер и храниться там.

Какие функции выполняет удаленное видеонаблюдение и зачем оно нужно:

1. Наблюдение за обстановкой в коммерческих зданиях и помещениях: в магазинах, офисах, на складах, в банках, аптеках, гостиницах, в медицинских клиниках, школах, детских садах.

2. Удаленный контроль уличной территории бизнес-объектов: автостоянок, строек, автозаправок, пансионатов, домов отдыха.

3. Мониторинг работы персонала: контроль трудовой дисциплины, обслуживания клиентов, соблюдения техники безопасности.

4. Обеспечение безопасности персонала и клиентов на объекте: контроль обстановки, предупреждение хулиганства и краж.

5. Удаленное наблюдение за частной собственностью (в квартире, жилом доме, на даче): защита от кражи, контроль детей, домашних работников (няни, домработницы), четвероногих питомцев.

6. Виртуальный консьерж в подъездах многоквартирных домов.

7. Организация удаленного мониторинга и охраны поселков, жилых комплексов и др.

Настройка WDS-соединения на роутере Tp-Link

Tp-Link — одна из самых распространённых моделей вай-фай маршрутизаторов. Такие устройства отличаются эффективностью работы, высокой степенью надёжности и долговечностью использования.

В данном случае подключение второго роутера к роутеру по Wi-Fi выглядит следующим образом:

1. Изменить канал сети основного роутера в его настройках. Чтобы открыть меню настроек маршрутизатора, необходимо прописать в адресной строке браузера фразу tplink.ru. Затем ввести логин и пароль, которые указаны на обратной стороне устройства. После этого на экране появится окно с параметрами адаптера.
2. Кликнуть по разделу «Wireless» и перейти во вкладку «Сеть-LAN».
3. В поле IP-адрес прописать значение 192.168.0.2. Это стандартная процедура, без которой невозможно наладить работу двух роутеров, объединённых в единую сеть.
4. Затем пользователю потребуется тапнуть по разделу «Беспроводной режим» и открыть его настройки для дальнейших действий.
5. Отобразится список параметров, которые можно активировать при необходимости. Здесь нужно поставить галочку напротив строки «Включить WDS».
6. Кликнуть по клавише поиска, чтобы увидеть список доступных сетей.
7. Выбрать нужную точку доступа и синхронизироваться с ней, введя соответствующий пароль.

После этого произойдет синхронизация двух роутеров, которая может занять несколько минут. По окончании данной процедуры два маршрутизатора будут работать на одном канале по WDS.

Обратите внимание! После применения настроек WDS основной роутер нужно будет перезагрузить. Это можно сделать либо из меню параметров адаптера, любо посредством нажатия кнопки, расположенной на его корпусе

Активация режима WDS в параметрах вай-фай роутера

Подключение сетевой камеры к локальной сети через роутер

Если вам нужно управлять камерой и просматривать изображение с нее через интернет, требуется подключение IP камер к компьютеру через роутер. Чтобы одновременно подключить большое количество элементов сети через кабель, потребуется коммутатор (свитч).

Подключение IP камеры к роутеру

Соединение через маршрутизатор  может быть сделано двумя способами:

• Через сетевой LAN-кабель. Устройство видеонаблюдения и роутер соединяются Ethernet-кабелем (витой парой). Это соединение надежнее, чем беспроводное, но потребуется прокладка коммуникаций по определенным правилам.
• По беспроводной сети Wi-Fi. Здесь не нужны провода, но придется учитывать радиус распространения Wi-Fi сигнала от маршрутизатора и препятствия, создающие помехи. Для расширения площади покрытия и надежности сети можно использовать репитеры Wi-Fi сигнала.

Определяем ip адрес камеры через сетевой сканер

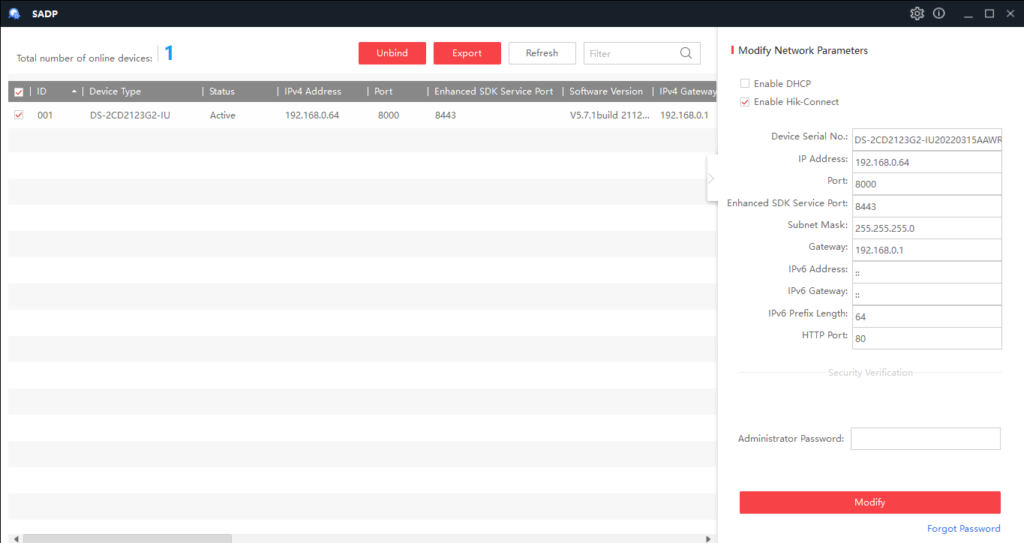

Сетевой сканер – программа для определения айпи адресов и последующей настройки устройств наблюдения. У каждого производителя устройств видеонаблюдения есть такой софт. Например, программа SADP Hikvision для моделей соответствующего бренда.

После подключения оборудования программа способная найти его в сети и выдать текущие айпи. В интерфейсе программы можно сменить камерам IP и HTTP-порты (лучше делать разные для всех), сменить им названия для удобства ориентирования.

Как определить IP локальной сети на компьютере

Для завершения настройки IP видеонаблюдения понадобится адрес маршрутизатора. В параметрах сетевого подключения он указан как «Основной шлюз». Или его можно найти на этикетке на корпусе роутера, либо в инструкции к нему.

Еще один метод определить IP локальной сети –  с использованием командной строки:

• Используете сочетание клавиш Win+R, вводите cmd, жмете  Интер, или идете в Пуск – Служебные Windows – Командная строка, и запускаете от имени администратора.
• В интерфейс командной строки копируете: tracert ya.ru. Эта команда отслеживает путь, в данном случае, до сервера Яндекса. В любом случае путь будет проходить через локальную сеть, поэтому командная строка покажет вам адрес шлюза.
• Трассировка покажет несколько адресов. Первая строка – айпи локальной сети (роутера).

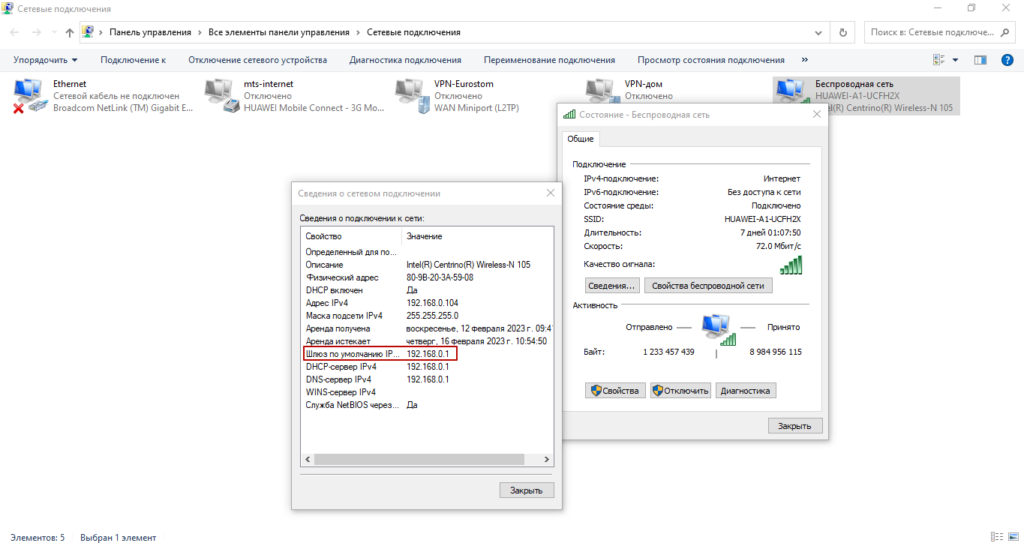

Через сетевые настройки айпи локальной сети узнается так:

• Пуск – Параметры – Сеть и Интернет;
• Ищете пункт «Настройка параметров адаптера»;
• Находите ваш основной сетевой адаптер;
• Щелкаете на нем правой кнопкой мыши, выбираете «Состояние», далее «Сведения»;
• Нужная вам строка –« Шлюз по умолчанию IPv4»

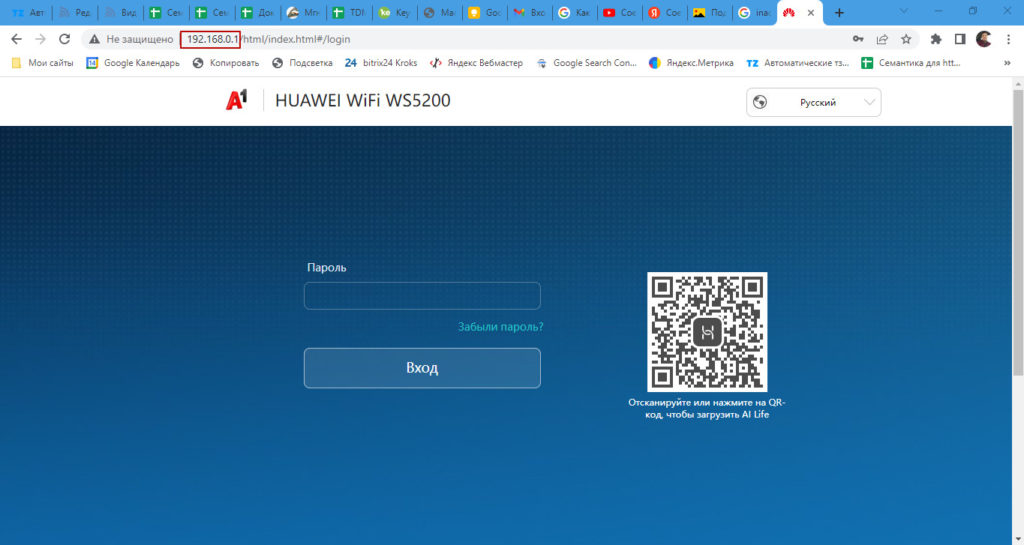

По этому адресу, найденному любым из этих методов и введенному в браузер, вы попадаете на страницу настроек роутера.

Как поменять  IP камеры через web-интерфейс

Чтобы зайти в настройки устройства через  web-интерфейс, понадобится браузер. В адресную строку браузера введите IP адрес камеры – стандартный, указанный на упаковке. В некоторых случаях браузер откажется показывать веб-интерфейс по одному только IP адресу, потребуется еще и ввести после него HTTP-порт после двоеточия. Выглядеть это будет так: айпи-адрес:порт.

Если данные верные, откроется страница входа в веб-интерфейс IP камеры. Для входа в настройки нужен логин и пароль. Стандартные данные для входа можно найти в инструкции к устройству. Обычно это admin и admin или admin и password.

Веб-интерфейс выглядит по-разному, в зависимости от модели устройства. В нем можно менять пароль администратора (рекомендуется сделать сразу), менять айпи и порт, менять настройки тревоги, смотреть видео с камеры.

Чтобы сменить IP, ищите пункт «сетевые настройки», «сеть» и т.д. Интерфейс может быть и не переведен на русский язык, либо обладать окном выбора языка.

В сетевых настройках меняете IP на уникальный, соответствующий подсети вашей локальной сети. Порт также прописываете уникальный для каждого устройства.

Для вступления настроек в силу может потребоваться перезапуск IP-камеры.

Подключение к роутеру

Существует три способа подключения IP-камеры к маршрутизатору.

Через Ethernet разъем

Камера должна быть подключена к маршрутизатору через LAN-кабель (витая пара). Это соединение является самым надежным, но требует прокладки кабеля. Если система мониторинга устанавливается одновременно с ремонтом, легко проложить кабель так, чтобы он не мешал внутреннему пространству. В противном случае может потребоваться прокладка вдоль стен.

По Wi-Fi

Это соединение не требует прокладки кабелей. IP-камера подключается к маршрутизатору по воздуху, через Wi-Fi соединение. Однако следует помнить, что большинство домашних маршрутизаторов имеют плохое покрытие Wi-Fi, поэтому такое решение подходит для небольших помещений, где расстояние между камерой и маршрутизатором невелико и между ними нет препятствий, мешающих прохождению сигнала. Чем дальше от маршрутизатора, тем хуже качество сигнала и проблемы с передачей видео. Для больших помещений, в зданиях с железобетонными перекрытиями и на открытом воздухе лучше всего подходит кабельное подключение.

Через USB

IP-камеры можно подключить к компьютеру, видеорегистратору или маршрутизатору с помощью USB-кабеля. Питание камеры также будет осуществляться через USB, поэтому нет необходимости в отдельном источнике питания. Однако такое подключение ограничено длиной кабеля USB. Поэтому этот метод можно использовать только в том случае, если камера и маршрутизатор расположены близко друг к другу.

Как получить доступ к облачной IP-камере TP-LINK через интернет

Как вести видеонаблюдение с телефона, или планшета

На смартфон, или планшет, который работает на Android, или iOS, нужно установить приложение tpCamera. Здесь все просто, ищем его в Google Play, или App Store и устанавливаем.

После установки, заходим в приложение, и вводим свои данные, под которыми мы регистрировались на сайте. Нажимаем на кнопку “Приступим”, и выбираем модель своей камеры. У меня TP-LINK NC250.

Смотрим схему подключения. Посмотрите на вашу камеру, и убедитесь, что индикатор горит зеленым. Нажимаем на кнопку “Да, продолжим”. Программа должна увидеть вашу камеру. Выберите ее. Дальше нужно задать имя для камеры. Если хотите, можно оставить стандартное. Все, камера появится в программе.

Если нажать на камеру, то мы можем вести видеонаблюдение. Делать скриншоты, или записывать видео. Наши записи будут доступны на вкладке “Архив” в программе. Так же, можно нажать на кнопку настроек (в виде шестеренки), и сменить некоторые параметры камеры. Например, отключить индикатор на передней панели, или даже обновить прошивку камеры.

Обратите внимание, что в окне с настройками камеры, можно увидеть ее IP-адрес. По этому адресу, через браузер в локальной сети, можно зайти в настройка IP-камеры TP-LINK NC250.

Как и обещал, показываю как камера “видит” ночью. Фото сделал в полной темноте. Камера сама определяет, когда переключатся в ночной режим.

Все, как с любой точки мира получить доступ к своей IP-камере через облако с мобильного устройства, мы разобрались. Таким способом, вы можете подключить несколько камер. Просто добавьте их через приложение tpCamera.

Как подключится к камере TP-LINK через браузер

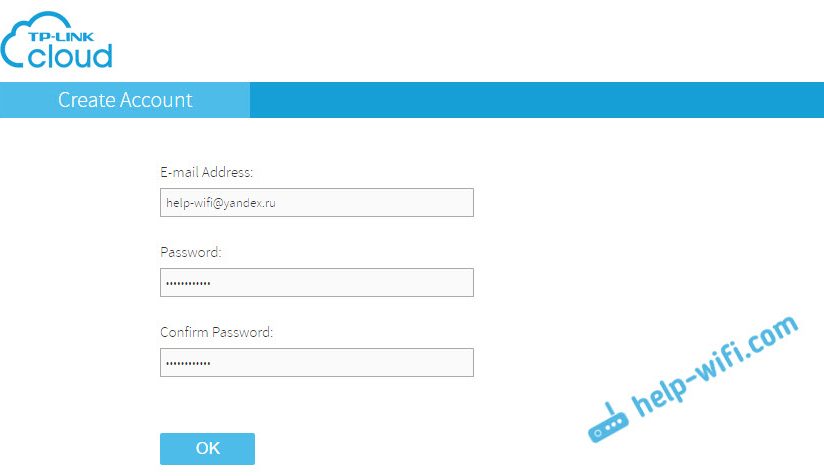

Все что вам нужно знать, это электронную почту и пароль, под которыми вы регистрировались на сайте tplinkcloud.com. С любого браузера заходим на сайт, заходим под своими данными, и видим нашу камеру. Которую предварительно нужно добавить через программу на мобильном устройстве (как я показывал выше).

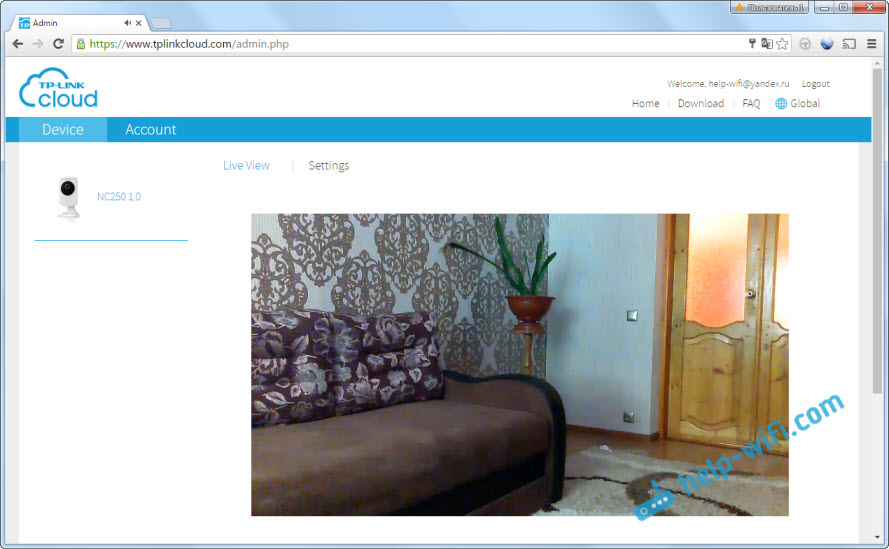

Если вы хотите смотреть камеру через интернет, только через браузер, без установки приложения tpCamera, то камеру нужно привязать к вашему аккаунту на tplinkcloud.com через панель управления самой камерой. Ниже покажу как это сделать.

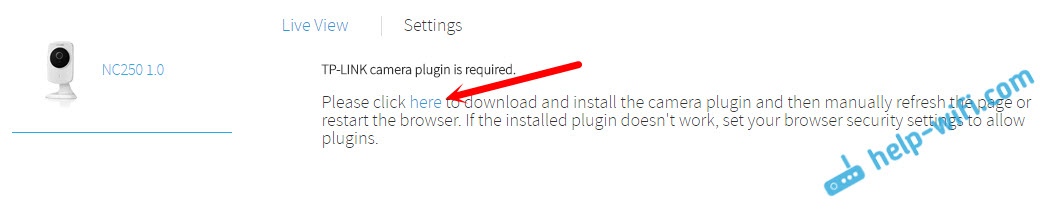

Скорее всего, вы сразу не увидите картинку с камеры. Нужно будет установить специальный плагин для браузера. Нажмите на ссылку, скачайте, запустите и установите плагин.

Перезапустите браузер. Возможно, нужно будет разрешить использование плагина (появится запрос). Изображение с камеры должно появится. На сайте будут отображаться все добавленные вами камеры.

У меня, почему-то, изображение появилось только в браузере Chrome, и Internet Explorer.

Вот и все, мы уже выяснили, как можно организовать видеонаблюдение через интернет. Все очень просто, у нас есть учетная запись на TP-LINK Cloud, к которой мы привязываем наши камеры, затем просто заходим и просматриваем их через сайт, или с мобильных устройств через приложение.

Как подключить?

Даже для новичков, которые планируют осуществить подключение беспроводной камеры, процесс монтажа не будет слишком сложным.

Напрямую на последующую настройку и качество передаваемых данных влияет то, насколько правильно выбраны варианты установки и место дислокации устройства. При этом на принцип работы всей системы непосредственно оказывает влияние модификация используемой IP-камеры.

Например, наружные IP-камеры представляют собой единые слаженные механизмы, ведь внутри одного корпуса в данном случае находятся и сама камера, и модем, и роутер. Достаточно вставить SIM-карту, и все нужные функции настроятся самостоятельно, а видеокамера подключится к сети. Больше всего подобные аппараты распространены в тех местах, где существуют определённые сложности с проведением интернета.

Что касается внутреннего слежения, здесь больше всего применяются поворотные устройства. В них присутствует специальная инфракрасная подсветка, которая обеспечивает качественную съёмку в тёмное время суток, а также Wi-Fi-модуль. Существуют такие модификации видеокамер, в которых установлен недостаточно мощный процессор. В данном случае обращение к профессионалу позволит оснастить аппарат процессором помощнее.

Если камеру видеонаблюдения требуется подключить к роутеру, то необходимо выполнить следующий алгоритм действий:

1. Подключить IP-камеру к ноутбуку или ПК.
2. В интерфейсе камеры найти её IP-адрес, а затем указать в компьютере аналогичную подсеть. Для этого нужно будет зайти в «Центр управления сетями», и выбрать вкладку «Свойства» в категории «Подключение по локальной сети».
3. После успешной настройки подсети можно открыть браузер и указать там нужный IP-адрес.

Как только процесс настройки камеры будет завершён, можно начинать настраивать роутер. Для этого понадобится включить виртуальный сервер, в котором указать данные своего устройства. В большинстве случаев IP-адрес является динамическим, поэтому требует включения DNS-клиента. Сделать это можно в меню WAN. Когда все параметры будут введены, нужно перейти по адресу, получившемуся после регистрации, и настройка будет завершена.

Актуальные модели

Беспроводная камера для наружного наблюдения модели IVUE B.

Беспроводная камера IVUE B

Она отличается широким углом обзора в 86 градусов, а также высоким разрешением, позволяя записывать видеоинформацию в размере 1280х720. В этой камере присутствует инфракрасный прожектор, поэтому съёмка может происходить даже ночью. Устройство работает в самых сложных условиях: температуре от минус 20 до плюс 60 градусов, в пыльных и влажных местах, поскольку для этого есть специальная защита.

Беспроводная камера для внутреннего наблюдения IVUE DOG-1W-GREY.

Беспроводная ip-камера IVUE DOG-1W-GREY

Данная модель имеет оптимальный угол обзора – 80 градусов, а также дополнена микрофоном и динамиком. В том случае, когда с Wi-Fi-связью возникают трудности, в этой видеокамере запись может производиться на специальный внутренний накопитель.

Беспроводная IP-камера TP-LINK TL-SC3230N.

Характеристики:

• разрешение 1.3 мегапикселя;
• угол наблюдения 47 градусов:
• цифровое увеличение 10 кратное;
• минимальное освещение 0.5 люкс.

Смотрим видео-обзор подключение и настройка беспроводной камеры видеонаблюдения на примере TP-LINK TL-SC3230N.

Как вам?

Мне нравитсяНе нравится

Как подключить IP-камеру через wifi?

Если у вас нет желания или возможности создать проводную систему видеонаблюдения, для чего нужно к каждой камере прокладывать кабеля, то можно настроить беспроводной доступ к видеокамерам через Wi-Fi.

В этой статье мы объясним как это сделать. В первую очередь для этого нужно установить на видеорегистратор или компьютер специальное программное обеспечение. Оно может находиться на диске, которые находится в комплекте с приобретенным оборудованием, также его можно скачать с сайта производителя данного оборудования или запросить у продавца. Наконец, можно воспользоваться мобильным приложением.

Нужно также помнить, что не все IP-камеры можно подключить через Wi-Fi

Так что покупая камеры нужно обратить на это внимание и выбрать подходящие модели. Они стоят чуть дороже обычных цифровых видеокамер, которые можно подключить только с помощью кабеля. Также не стоит забывать, что устойчивость связи через wifi к сожалению не всегда на должном уровне, поэтому камеры не рекомендуется размещать далеко от записывающего оборудования

Также не стоит забывать, что устойчивость связи через wifi к сожалению не всегда на должном уровне, поэтому камеры не рекомендуется размещать далеко от записывающего оборудования.

Имея все необходимое для подключения, нужно в первую очередь подключить камеры к электропитанию и роутеру либо с помощью кабеля, либо без него. Подключение ip-камеры осуществляется через браузер или программное обеспечение.

Далее настраиваем подключеине. Для этого:

1. Определить изначальный IP-адреса устройства. Обычно его можно найти на наклейке на коробке.
2. После этого локальной сети компьютера задается IP-адрес, имеющий параметры той же подсети, что камера. Для этого необходимо зайти во вкладку управления сетями, найти там окно «Свойства» в меню «Подключение по локальной сети», выбрать вариант «Протокол Интернета Версии 4» и указать IP-адрес камеры в параметрах шлюза.
3. Следующий шаг — изменение настроек камеры через браузер. В поисковую строку любого используемого браузера забивается дефолтный (общий) IP-адрес камеры. Браузер находит ее и предлагает войти в окно настроек. Пароль и логин находятся в инструкциях камеры.
4. При организации системы безопасности редко используется только одна ip-камера. Каждой из них потребуется присвоить собственный адрес. Это потребует определенных усилий и применения wifi-роутера.

Настройка нескольких камер проводится делается так:

1. Каждая из IP-видеокамер должна получить собственный ip-адрес. Для этого необходимо подключить ее к компьютеру, далее зайти в меню «Аdministration». После этого появится боковое меню, в котором необходимо выбрать вкладку: «Configuration» и далее перейти в сетевые подключения.
2. Некоторые роутеры предлагают возможность автоматического присвоения адресов каждому отдельному устройству. Недостатком ее использования станет отсутствие возможности просматривать изображения с камер через Интернет. Для выбора опции галочкой нужно отметить пункт «DSHP».
3. Вручную камера настраивается сложнее. Выбирается адрес роутера, каждая камера получит порядковый номер, который будет проставлен после точки в конце адреса роутера. В меню выбирается фиксированная модель проставления адресов и вручную для каждой камеры вводятся последовательные номера. Кроме того, нужно указать данные шлюза и DNS IP, в обоих случаях он будет совпадать с адресом роутера. В параметре «Маска» указываются цифры 255.255.255.0, это параметр, определяющий адрес узла подсети.
4. Указывается номер порта. Обычно по умолчанию он будет равным «80», если по умолчанию установить его нельзя, то прописывается номер «8181». Больше никаких параметров вписывать не требуется, графы окна настройки оставляются пустыми.
5. Нажимаем «Применить», затем отключаем ip-камеру от компьютера и соединяем ее с роутером. На рабочей станции при этом восстанавливаются все автоматические параметры.
6. Вводим в браузер новый адрес, присвоенный камере. Здесь в окн данных сети Wi-fi-роутера вводим наименование и пароль, а затем сохраняем их.
7. Перезагружаем камеру и проверяем ее работу.

Настройка IP-камеры через Wi-fi несложна и требует немного времени. Чуть больше потребуется для последующей настройки роутера, в котором нужно прописать ip-адреса и шлюзы ip-камер, а также наименование используемого протокола, по умолчанию – ТСР с номером 1.

Если не все понятно, смотрим видео по теме.

2021-02-12T17:12:17+03:002, Июнь, 2020|Настройка видеонаблюдения|

О питании камер через Ethernet

Подключение IP-камеры предполагает и подведение питания, даже если она беспроводная.

Вообще предпочтительно выбирать камеру с поддержкой технологии PoE (Power over Ethernet): тогда можно использовать один и тот же кабель для питания и передачи видеосигнала с IP-камеры.

Если роутер не поддерживает передачу питания по Ethernet, то необходимо будет воспользоваться инжектором, обеспечивающим питание

Также важно использовать специальный PoE-кабель

Даже если только одно из устройств поддерживает PoE, это упростит прокладку кабеля к камере. Если PoE поддерживает только камера, дополнительно понадобится инжектор на стороне маршрутизатора.

Если PoE поддерживает только маршрутизатор или видеорегистратор, на стороне камеры необходимо установить сплиттер. В любом случае это избавит от необходимости прокладывать дополнительный кабель питания от электросети.

Всё это работает, если длина кабеля между камерой и роутером/регистратором составляет не более 60 метров. В случае большего расстояния автономное питание камере понадобится в любом случае.

Производители заявляют, что технология PoE работает с кабелем длиной до ста метров, однако практика показывает, что проблемы начинаются при превышении длины 60 м.

Поэтому перед тем, как установить IP-камеру видеонаблюдения, рассчитайте расстояние от неё до роутера. Если оно превышает 60 метров, необходимо будет использовать промежуточные коммутаторы.

Заключение

Заказчик был мой друг. После того, как мы настроили первый раз систему, не ожидал что ее затронем не раз. Прошло два года, а по ощущениям как было вчера. Есть у него идея увеличить кол-во камер, для охвата большей территории. Как поступит просьба о помощи, я продолжу эту историю (не в рамках статьи).

Главное не забывать на даче отдыхать

Спасибо за внимание

UPD: Борьба с низкой температурой.

Роутер и малинка были помещены в коробку. С расчетом на то, что выделяемого тепла устройствами хватит в замкнутом пространстве. И на всякий случай поместили пару мешочков с влаговпитывающими шариками, взял с работы из коробки нового принтера.

Можно проверить температуру процессора малинки, командой:

Температура процессора в холод достигала 17 ‘CСейчас допустим на улице -6 ‘C, а температура малинки 25’CВсе это с учетом, что малинка работает без нагрузки.
