Готовые комплекты заземления для частного дома
Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:
- ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
- Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
- Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.
Зачем нужны заземлители газовой системы
По типу установки газовые отопительные устройства дома могут быть напольными и настенными. Если выбран настенный вариант, можно отапливать лишь дома малой площади. Такое оборудование компактное и включает проточную систему нагрева воды или камеру сгорания.
Газовые агрегаты напольного типа монтируют внутри особых помещений дома (котельных), предназначенных специально для этой цели, их площадь — не менее девяти метров квадратных. Газовый котел закрепляют недалеко от стены на полу. Как и у электрокотлов, в газовых устройствах основные материалы для изготовления — сталь, чугун. Любой котел должен иметь свою систему заземления, которая будет служить и как громоотвод.
Зачем нужно делать заземлитель для такого оборудования? Поскольку котлы выполнены из металла, на их поверхности присутствует статическое электричество. Когда громоотвод отсутствует, электронная система управления устройством (плата) может испортиться. Есть и другие причины необходимости громоотвода и заземлителей:
- Риск поражения человека. Дотронувшись до оборудования, жильцы дома могут ощутить боль, а порой испытать более неприятное поражение током (например, дети).
- Опасность взрыва дома. Если заземлители и громоотводы отсутствуют или смонтированы неправильно, статическое электричество может вызвать возгорание, пожар, взрыв.
Смонтированная схема должна соответствовать нормам технического регламента, иначе котел прослужит недолго, быстро испортится, а последствия могут быть тяжелыми.
Как правильно выполнить заземление котла на газе
В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.
Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:
- Возможный тип системы заземления.
Рекомендуемые материалы для изготовления заземляющего контура.
Стоимость работ.
Способы заземления котлов
Существует несколько способов монтажа заземляющего контура:
По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.
Какое сопротивление контура заземления должно быть
Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:
Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.
Какие материалы необходимы для заземления
Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:
Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.
Стоимость организации заземления котла
Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:
Выбранный материал электродов и толщина провода.
Тип используемого заземления.
Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.
Кто и как выполняет проверку заземления котла
Достаточно часто, можно встретить противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.
С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.
Как правило, ответ на этот вопрос зависит от местных особенностей. Есть регионы, в которых представители газового хозяйства, во время приемки, сразу же проверяют показатели заземляющего контура, в других случаях, тестирование проводят специально вызванные для этого представители электролаборатории.
Нормы и периодичность испытаний регламентируют следующие документы:
Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.
Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.
Периодичность измерения сопротивления растекания тока, устанавливается, в зависимости от технических характеристик отопительного оборудования, но делается не реже чем 1 раз в году. Максимальное значение заземляющего устройства, высчитывается в зависимости от типа почвы, наличия грунтовых вод и других факторов. Если установлено, что показатели сопротивления соответствуют указанным в ПУЭ требованиям, выдается акт или протокол о заземлении.
Тонкости устройства контура
Система заземления может быть естественной или искусственной. К первому варианту относятся конструкции из металла или железобетона, которые напрямую контактируют с грунтом. Это может быть фундамент здания, трубопровод или другие подземные коммуникации.
Но для газового котла естественное заземление предусматривает наличие минимум двух контактов с отдельными частями корпуса, причем трубы канализации, отопления и газопровод в этом случае исключены. Поэтому при монтаже чаще используется искусственная система, организацию которой мы и рассмотрим.
Какой материал выбрать для заземлителей?
Для искусственного заземления проводниками-электродами становятся стержни или трубы, которые соединяются между собой металлическими полосами. Они устанавливаются в толще грунта вертикально, чтобы обеспечить работу системы даже в зимнее время года, когда верхний слой земли промерзает.
Важное условие – металлические элементы не должны быть защищены от коррозии изолирующим материалом. Срок службы заземляющего контура во многом зависит от наличия антикоррозийной защиты на его электродах – дольше всего прослужат омедненные и нержавеющие элементы
В продаже можно найти и готовые комплекты для системы заземления, которые состоят из стальных стержней (обычно с медным покрытием) и специальными заостренными наконечниками для грунта различной плотности
В продаже можно найти и готовые комплекты для системы заземления, которые состоят из стальных стержней (обычно с медным покрытием) и специальными заостренными наконечниками для грунта различной плотности.
В набор также входит антикоррозийное средство для обработки системы перед монтажом и соединительные элементы — латунные муфты, зажимы. Основное преимущество такого решения – собрать контур можно без сварочных работ и длительной подготовки. Хотя контролирующие службы ратуют за готовые наборы для заземления, конструкцию посильно изготовить самостоятельно – нарушением это не будет, а обойдется в разы дешевле
Чтобы собрать систему из подручных материалов, следует учесть несколько важных нюансов:
- Металлоконструкции, предназначенные для установки в грунт, могут быть сделаны из профильной трубы, двутавра, швеллера, уголка.
- Металл заземлителя должен быть защищен от разрушения оцинковкой, омеднением или, на крайний случай, антикоррозийной пастой.
- Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с заземлительным контуром, зависит от разновидности металла, из которого он изготовлен. Для меди оптимальное значение 1 см2, для стали — 7,5 см2, а для алюминия – 16 см2.
- Сопротивление заземлителя для песчаной земли не должно превышать 50 Ом, для глинистого грунта — максимум 10 Ом.
- Материалы для электродов должны выбираться и с учетом сопротивления контура. Оптимальный вариант — двухдюймовые трубы либо уголки длиной от 2 м и площадью поперечного сечения от 5 см2.
- Заземлительная шина выполняется из медной или стальной полосы (алюминий для данного случая использовать запрещено).
Соблюдение этих требований и правильно выполненный монтаж заземляющего контура поможет исключить претензии со стороны инспекторов газовой службы вне зависимости от того, использовали вы готовую модульную систему или собрали ее собственноручно.
Галерея изображенийФото из В устройстве погруженных в грунт контуров заземления используются стержни и полосы из всех видов металлических сплавов с высокой проводимостью. В приоритете стержни и полосы из нержавейки, а также из омедненной и оцинкованной сталиДля сокращения переходного электротехнического сопротивления в местах соединения наконечников со стержнями, вертикальных заземлителей и горизонтальных применяется графитовая токопроводящая смазкаВсе вертикальные заземлители должны быть связаны в единую систему горизонтальным заземлителем. Не нужно каждый из них подключать к заземляющей шинеС главной заземляющей шиной (ГЗШ) вся система заземления соединяется медным проводником. Все наружные части системы должны быть покрыты защитными составами, исключающими коррозиюКонтур заземления из нержавеющей сталиИспользование электропроводящей графитовой смазкиУстройство последовательной цепи заземленияЗаземляющая шина из луженой меди
Акт для вновь устанавливаемого отопительного оборудования
Акт на дымоход обязателен для котлов, которые устанавливаются в новую систему отопления. Происходит это следующим образом:
- Сначала в зависимости от размеров зданий и его помещений рассчитывается количество радиаторов и их общая тепловая мощность, соответствующая нормативам, где в основе лежит соотношение: на 10 м² отапливаемой площади требуется 1 кВт тепловой энергии с учётом высоты потолков в пределах 3 м.
- На основе расчётных данных выбирается по мощности отопительный котёл.
- По котлу выбирается дымоход: его диаметр, количество отводов, высота.
- По мощности отопительного оборудования рассчитывается и вентиляционная система, обязанности которой – обеспечить требуемый воздухообмен в помещениях, где располагаются приборы, сжигающие топливо.
Уже после монтажа всего оборудования оформляется акт на дымоход, в котором обозначается, что этот элемент отопительного агрегата полностью соответствует выбранному котлу.
Если дымоход внешний, то карман собой представляет тройник с крышкой для свободного патрубка. Нередко крышку заменяют боковой дверцей, закрываемой на щеколду. Если дымоотводная труба располагается внутри помещений, то ревизия устанавливается в виде открытого патрубка (прикрытого крышкой) снизу самого дымохода.
Акт на дымоход является документом, который надо обязательно представить в газоснабжающую организацию для получения документации первичной газификации. Без него не выдадут разрешение на врезку.
Инструкция по заземлению газового котла
До начала основной работы нужно позаботиться о создании независимого внешнего контура заземления поблизости от здания. Хотя такая работа достаточно трудоемка, она не требует особой квалификации и может быть проведена самостоятельно.
Создание внешнего контура производится в следующем порядке:
- Не более чем в одном метре от стены здания делается разметка. По форме разметка должна быть в виде равностороннего треугольника со стороной 2 метра.
- По сделанной разметке копается траншея глубиной примерно 50 сантиметров и шириной 40 сантиметров. Треугольник соединяется со зданием траншей указанной ранее глубины.
- В верхней части траншеи мотобуром пробуриваются глубокие шурфы. Насадка для бура выбирается 1,6 м. п.
- В пробуренные шурфы вбиваются заземлители. В данном примере в качестве заземлителей используются уголки из стали (60х70 миллиметров и длиной 3 метра). Уголки нужно установить так, чтобы расстояние от них до дна траншеи было приблизительно 15 сантиметров.
- Следующий шаг — соединение заземлителей на вершинах треугольника металлической полоской (40х4 миллиметра). При этом полоса выступает как заземлитель, расположенный по горизонтали. После присоединения к замкнутому контуру, такая же стальная полоска укладывается по траншее, направленной к зданию. Там ее нужно поднять над уровнем отмостки примерно на 50 сантиметров.
- Завершающее действие — приваривание полоски к цоколю дома. Для этого понадобится металлический стержень.
Процесс монтажа контура заземления
Согласно нормативам ПУЭ, в указанной схеме величина сопротивления заземлительной системы не должна превышать 4 Ом. После создания независимого контура следует правильно его подключить к силовому щиту. Для этого рекомендуется применять медный заземляющий проводник. С одной стороны, проводник надежно фиксируется болтовым соединением к цокольной части здания, с другой — присоединяется к защитному нулю на щите.
Вышеуказанная схема применима в той ситуации, когда размеры участка земли это позволяют. Однако случается, что соседние здания расположены почти впритык и создать треугольный внешний контур невозможно. В этом случае внешний контур можно сделать по образцу, указанному на рисунке ниже.
Линейная схема устройства внешнего контура заземления
Порядок и сущность работ остаются такими же, как указано в инструкции выше. Однако имеется разница: вдоль здания выкапывается траншея длиной 4 метра, а заземлители заколачиваются на расстоянии 2 метров друг от друга.
Источники
- https://samelectrik.ru/kak-zazemlit-gazovyj-kotel-v-chastnom-dome.html
- http://www.stroy-podskazka.ru/kotly/gazovye/zazemlenie-v-chastnom-dome/
- https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
- http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
- http://klivent.biz/otopleniye/zazemlenie-otopitelnogo-oborudovaniya.html
Нормы и требования к заземляющему контуру
Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.
Выбор заземлителя
Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

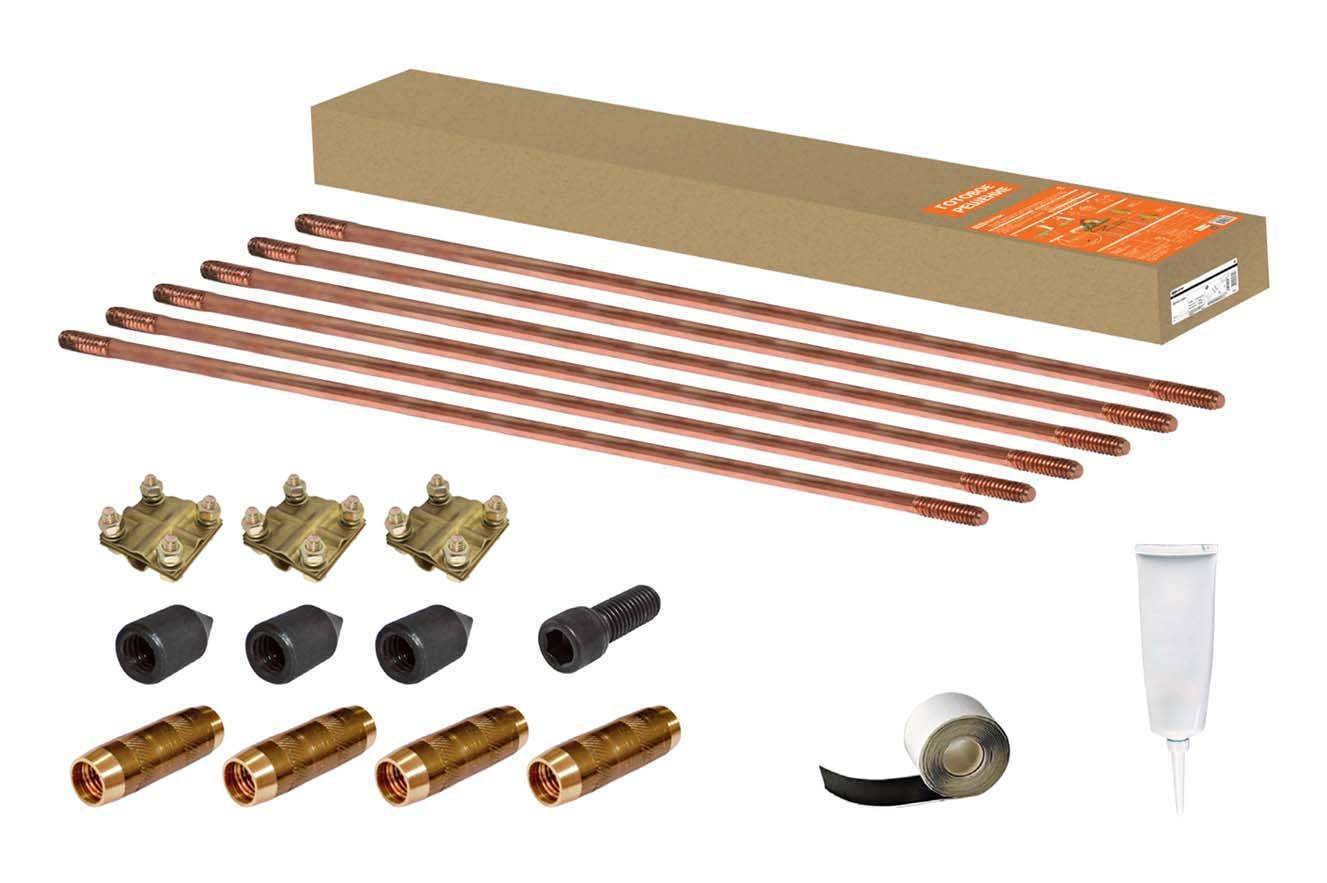

Пример готового комплекта с резьбовым соединением.
Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.
Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:
Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.
Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:
| Материал | Профиль сечения | Диаметр, мм | Площадь поперечного сечения, мм2 | Толщина стенки, мм |
| Черная сталь | Круглый: | |||
| — для вертикальных заземлителей | 16 | — | — | |
| — для горизонтальных заземлителей | 10 | — | — | |
| Прямоугольный | — | 100 | 4 | |
| Угловой | — | 100 | 4 | |
| Трубный | 32 | — | 3,5 | |
| Оцинкованная сталь | Круглый: | |||
| — для вертикальных заземлителей | 12 | — | — | |
| — для горизонтальных заземлителей | 10 | — | — | |
| Прямоугольный | — | 75 | 3 | |
| Трубный | 25 | — | 2 | |
| Медь | Круглый | 12 | — | — |
| Прямоугольный | — | 50 | 2 | |
| Трубный | 20 | — | 2 | |
| Многопроволочный канат | 1,8 (для каждой проволоки) | 35 | — |
Итого, для сборки стандартной конструкции понадобится:
- металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
- металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
- металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
- болт M8 или M10;
- медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.
Расчет параметров для достижения требуемого сопротивления
Сопротивление заземляющей конструкции должно быть:
- не более 10 Ом в глинистом грунте;
- не более 30 Ом в садовой земле близкой к чернозему;
- не более 50 Ом в песчаном грунте;
- не более 150 Ом в глиняно-песчаной смеси.
Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:
- Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
- С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
- Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.
Как заземлить газовый агрегат?
Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:
- Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
- Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
- Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
- Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
- Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
- Шина должна выполняться только из стальной или медной полосы.
Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.
Простой расчет параметров контура
Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:
- за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
- соединяют проводники;
- берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
- если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.
При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.
Монтаж заземления
Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.
На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.
Для монтажа понадобятся следующие инструменты:
- сварочный аппарат;
- болгарка для нарезки и корректировки труб;
- дрель или перфоратор;
- лопата, кувалда или ямобур.
Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:
- По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
- При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
- Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
- Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
- Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
- Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.
Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.
Распространенные причины, почему шумит газовый котел
Все о возможных неисправностях газового котла и способах их устранения здесь
Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.
Монтаж заземления
Для установки системы в частном доме нужно провести ряд работ. Надо найти место не дальше 5 метров от дома, на котором затем не будут выполняться другие работы, посадки, постройки. Заходить на участок по готовности нельзя, лучше надежно огородить его камнем, забором, бордюром.
Подготовка и составление проекта
Как и при монтировании громоотвода, для газового котла схема с заземлителем вначале должна быть спроектирована. Макет стоит нарисовать на бумаге: обычно схема представляет собой равносторонний треугольник со сторонами до 2,5 метра длиной, реже — квадрат, пятиугольник, линию. Последний вариант делают для экономии места участка вблизи частного дома.
Подготовка включает сбор нужного оборудования, проверку его исправности:
- аппарат сварочный;
- дрель, перфоратор;
- болгарка;
- лопата, кувалда;
- мотобур для твердого грунта.
После этого можно переходить непосредственно к работе.
Подключение контура
Первый этап монтирования громоотвода для газового котла — рытье траншеи шириной до сорока сантиметров, глубиной — до семидесяти. Ближний угол треугольника (или другого выбранного элемента) направляют к дому, от него роют прямую канавку по направлению к цоколю. Затем по вершинам треугольника забирают немного заостренные стальные проводники (затачивают их концы болгаркой). Верхний край электродов должен выходить из земли на 20 см, в окончание работ их покрывают землей.
Далее точечно приваривают металлическую полосу к контуру, выводят ее к частному дому на месте предполагаемого входа. Нужно приподнять полосу на пятьдесят сантиметров при помощи стального штыря, приварить железный болт М8, присоединить медный кабель, завести домой. Сам котел подключают к щитку через УЗО трехжильным проводом.
Проверка работы
Проверка устройства включает оценку сопротивления тока контура. Показатель не должен превышать 10 Ом, при удачном результате нужно закопать траншею. При наличии проблем добавляют электроды, снова измеряют сопротивление. Для закапывания применяют качественный грунт без камней. Точку входа провода домой покрывают козырьком, защищающим от воды.
По готовности можно вызывать специалистов для составления акта заземления. При проверке мастера сравнят показатели с нормами по сопротивлению, оценят верность подведения провода к щитку. Готовый акт нужно хранить дома на случай проверки.
Громоотвод и заземлители для газовых котлов — неотъемлемая часть отопления, их нужно планировать в обязательном порядке. Это убережет человека от несчастных случаев и защитит оборудование от поломок.
Зачем нужно заземлять газовый котел?
Обязательный элемент устройства любого газового котла – металлический кожух, на поверхности которого образуются статические заряды при подключении прибора к сети.
И если не позаботиться о «путях отхода» для электричества, в один неблагоприятный момент может выйти из строя вся электронная составляющая прибора или ее отдельные элементы. Например, плата или система управления.
Чтобы этого не произошло, котел «подстраховывают» заземлением – проводником, который соединяет электроприбор с заземлителем, а последний – непосредственно с грунтом. У земли есть свойство «поглощать» электрический ток, поэтому ее среда и будет являться гарантией безопасности от выхода из строя оборудования при перепадах напряжения или замыканиях в сети.
Какой бы вид котла вы не выбрали – газовый, твердотопливный, электрический – правильный монтаж оборудования невозможен без обустройства заземляющего контура
Заземление необходимо, чтобы:
- Уменьшить взрывоопасность прибора – статическое электричество нередко становится причиной самовозгорания устройств, работающих от газа, да еще и под давлением.
- Исключить вероятность травматизма – металлический корпус иногда «пробивает», и при прикосновении человек может ощутить поражение током от легкого покалывания до мощного заряда с последующим летальным исходом.
- Предупредить поломку автоматики – платы газовых котлов чувствительны к перепадам напряжения, а их замена обойдется минимум в треть стоимости самого оборудования.
Кроме того, к работающему без заземления котлу будет масса вопросов от инспекторов газовой службы, которые могут вылиться в ощутимые штрафы и принудительное отключение прибора. Поэтому оборудовать заземлительный контур стоит в любом случае, ведь речь идет не только об экономических нюансах, а и вашей безопасности.
Галерея изображений
Фото из
Заземление в обязательном порядке выполняют для всех видов энергозависимых газовых котлов – напольных и настенный моделей, в конструкции которых есть питающиеся электричеством устройства
Не допускается заземлять газовое оборудование на трубы контуров отопления и водоснабжения. Систему заземления нужно вывести за пределы дома
В случае пробоя электрозаряда на корпус, возникающего в случае нарушения изоляции провода, заземление обеспечивает отвод тока по наиболее простому пути, защищая оборудование и владельцев дома от ударов
Система заземления, предназначенная для обустройства газового котла, снимает статику, предотвращая сбой показаний датчиков и нарушения в работе электронной платы
Возникающее в ходе работы газового котла статическое поле может повлиять на работу электромагнитного клапана, в результате чего оборудование не будет зажигаться, а в горелку не сможет поступать газ
Заземляющий провод от газового котла выводится наружу и подключается к системе заземления, погруженной в грунт. Заряд, пробитый на корпус, должен выводиться в заземляющий контур
Несмотря на то что допуск регламента ПУЭ по сопротивлению до котла составляет 30 Ом, газовщики рекомендуют придерживаться значений в 10 Ом, т.к. грунт в верхних слоях у нас в основном глинистый (супеси, суглинки)
Внутренний контур заземления может соединяться с наружной частью через шину, установленную в отдельном боксе или через общедомовую шину заземления, расположенную в общем щитке
Напольная модель газового котла
Вывод заземления за пределы дома
Назначение системы заземления для газового котла
Защита датчиков и электронной платы
Электромагнитный клапан газового котла
Вывод системы заземления в грунт
Измерение сопротивления заземления для котла
Подключение заземления в отдельном боксе
