Как правильно заземлить бронированный кабель

Немного теории

Обычному человеку, не особо вдающемуся в основы электротехники, достаточно сложно разобраться во всех этих нюансах. Особенно когда начинают оперировать такими понятиями как заземление, зануление, глухо заземленная или эффективно заземленная нейтраль. Поэтому, для начала попробуем доступным языком объяснить суть всех этих обозначений, и определить основную цель, с которой их придумали.

Нейтраль электрооборудования

• Существует пять основных схем подключения нейтрали электрооборудования. Нейтралью называют общую точку обмоток электрооборудования, соединенного в звезду. Соединение звезда — это кода три начала обмотки подключаются к соответствующим фазным проводам, а концы этих обмоток соединяются между собой — нейтраль.
• В точке соединения концов этих обмоток, в идеальных условиях потенциал будет равен нулю. Такой же потенциал имеет земля. Поэтому при помощи шины или проводника выполняется заземление нейтрального провода. Обычно подключается он к специальной шине стационарного заземлителя.
• Такая система называется TN или системой с глухо заземленной нейтралью. В нашей стране она повсеместно используется в электроустановках до 1000В и подразделяется на три подвида.
• Но прежде чем мы приступим к разбору этих подвидов, давайте определимся, что такое нулевой и защитный провод. Как говорит инструкция, нулевым или нейтральным проводом называется проводник, подключенный к нейтрали. На схемах этот провод обычно обозначают – «N».

Отличия зануления и заземления

Кроме того, существует еще так называемый проводник защитного заземления. Он обозначается «РЕ». Используя КС 066 1 зажим плашечный заземляющего провода или другой подобный вид подключения, он подключается к земле и к корпусу оборудования, тем самым, обеспечивая нулевой потенциал на корпусе. Но как мы помним, в сетях с глухо заземленной нейтралью она так же подключается к земле.

Именно, исходя из этого условия, в сетях TN и существует три вида подключения:

Система TN-S	Первый вариант это TN-S. При этом варианте, к нейтрали одним проводом подключается нулевой проводник, а вторым провод защитного заземления. На всем протяжении до конечного потребителя они не соединяются.
Система TN-С	Второй вариант это – TN-С. В этом случае провода для заземления и нулевой проводник подключаются к нейтрали в одной точке, и по всей длине идут единым проводником. Такой проводник называется «PEN», то есть нулевой и защитный.
Система TN-C-S	Последним вариантом для систем с глухо заземлённой нейтралью является система TN-C-S, то есть система, совмещающая первые два варианта. Для этой системы характерно использование одного проводника для подключения к нейтрали. Но затем он разделяется на два проводника – заземления и зануления. Провода заземления для снижения потенциала корпуса и зануления для работы электроустановки. В дальнейшем они уже не пересекаются.
Система ТТ	Кроме приведенных выше систем, существуют еще IT (система с изолированной нейтралью) и TT (система с эффективно заземленной нейтралью). Такие системы обычно используются в сетях выше 1000, куда без должной подготовки и знаний лезть не следует. Ведь цена ошибки там очень велика. Поэтому в нашей статье мы не будем их даже рассматривать.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Обозначение фазных проводов

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

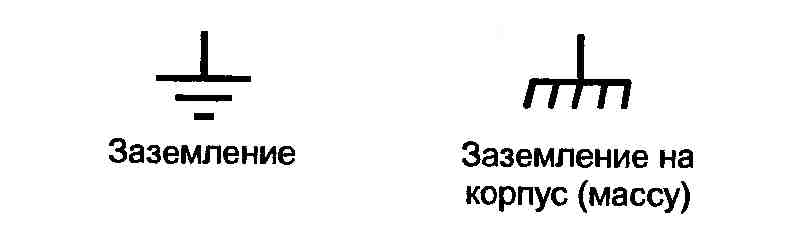

На фото представлен знак заземления

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка в сети постоянного тока

Как сделать заземление брони кабеля

Что нужно заземлять

• металлические оболочки силовых и контрольных кабелей (броня, экран);
• соединительные муфты;
• металлические конструкции для кабелей (лотки, галереи, короба);
• несущие тросы;
• металлические трубы, в которых проложены какие-либо проводники.

При разговоре о таком типе кабеля часто возникает вопрос «Нужно ли заземлять броню? С одной или с двух сторон?» Броня кабеля в обязательно порядке должна быть заземлена с двух сторон. В ПУЭ прописано, что повторное заземление производится на концах электрических линий, ответвлений больше 200 м длиной.

Как правильно заземлить броню

Бронированный кабель заземляют с помощью гибкого неизолированного провода. При этом по всей длине линии броня не должна иметь разрывов, то есть она должна быть цельной. Если возникает необходимость разорвать кабель, например, для его ремонта или соединить несколько отрезков, то соединение брони и оболочки соединительной муфты выполняют гибкими многопроволочными медными проводниками. Чтобы подобрать сечение провода для заземления воспользуйтесь таблицей:

Сечение жил кабелей, мм	Сечение проводника заземления, мм
до 10	6
16, 25,35	10
50, 70, 95, 120	16
150, 185, 240	25

Рекомендации

Заземляющий проводник к броне присоединяется с помощью пайки, а если муфта герметична, то болтами или зажимом (хомутом). Для обеспечения качественного паяного контакта места пайки предварительно зачищают и залуживают припоем, например ПОССу 30-0,5. Далее с помощью проволочного бандажа на залуженном участке фиксируют заземляющий проводник и припаивают его. В качестве флюса используют паяльный жир.

Для соединения без пайки используют хомуты или пружины постоянного давления, которые обеспечивают надежный электрический контакт вокруг защитного слоя.

К ленточной броне заземление соединяют с лентами, а к проволочной — по окружности ко всем проволокам. При соединении концов строительных длин используют герметичные муфты, в их комплект входят:

• гидроизоляционные элементы;
• соединительные элементы (например, наконечники со срывными болтами);
• провод заземления, им соединяют броню обоих соединяемых концов;
• хомуты для соединения провода с лентами или проволочной броней.

Для правильной разделки кабеля верхний слой изоляции снимают на большую длину, чем нижние. Таким образом, разделяются жилы, и формируется участок на поверхности брони для соединения заземления. В зависимости от муфты производитель может предоставлять шаблон для корректной разделки.

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

В кабельных сооружениях (лотках, галереях, эстакадах, под полами) допустимо заземлять броню, обеспечив контакт с металлическими коробами, каналами или другими заземленными конструкциями.

Для организации электросети в частном доме его подключают к линии электропередач воздушным или подземным вводом. В случае прокладки кабеля под землей часто используют ВбБШв, его броню также как и в вышеописанных случаях нужно заземлить с двух сторон.

Экран контрольных кабелей или оптических в обязательном порядке заземляется хотя бы с одной стороны. Это делается для снижения или полного устранения влияния электромагнитных полей на информационную линию.

Однако с этой задаче лучше справляется двухстороннее заземление. Экран подключается к ГЗШ с помощью гибкого проводника сечением не менее 4 кв. мм.

Основные правила заземления

На заземление брони кабеля с двух сторон ПУЭ обращает особое внимание, поскольку только в этом случае можно быть уверенным в его абсолютной надежности. При организации таких работ учитываются следующие детали:

• для заземления брони кабельной продукции применяются гибкие проводники на основе меди, лишенные изоляции;
• на всем протяжении прокладки не допускается разрывов сплошного покрытия, оно должно быть цельным;
• при восстановлении поврежденной линии оболочки отдельных участков и соединительной муфты обязательно связываются гибкими проводниками.

Но прежде эти части следует тщательно подготовить к монтажным работам.

Инструкция по заземлению

Хомут для крепления и заземления металлических труб, металлорукава Р3-ЦХ

При заземлении бронированного кабеля ПУЭ рекомендуют действовать с соблюдением следующих правил:

1. Заземляющая жила крепится к кабельной броне посредством пайки.
2. Сначала это место тщательно лудится, после чего к нему с помощью проволочного бандажа припаивается заземляющий проводник с обязательным применением паяльного жира.
3. Для присоединения медного отвода без пайки применяются специальные хомуты.

Для этих целей также допускается использовать подпружиненные соединители, гарантирующие надежный контакт с защитным слоем.

В случае ленточной брони заземляющий провод крепится непосредственно к ее отводам, а при проволочной оплетке – по окружности ко всем ее жилам. При соединении отрезков кабеля стандартной длины применяются герметичные муфты особой конструкции. В комплект соединителей входят:

• местные элементы гидроизоляции;
• наконечники со специальными болтами;
• заземляющий провод, закрепляемый на броне соединяемых участков;
• хомуты для крепления провода с броней из проволоки или стальных лент.

Заземление брони кабеля

Электрический кабель с защитным покровом из металлических лент или одного или нескольких повивов металлических проволок называется бронированным (ГОСТ 15845-80). Это достаточно эффективный способ защиты проводников от механического разрушения и от разрушения под воздействием температуры, влаги и ультрафиолетового излучения.

Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.

2003 и обязательных к исполнению на всей территории РФ.

Заземление бронированного кабеля — необходимое условие для безопасной эксплуатации и обслуживания кабельной линии. Действующие нормативные документы предписывают заземлять все токопроводящие части проводников.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности.

В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней.

При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Как заземлить броню кабеля

Общие рекомендации:

•    Соединение бронированного кабеля и заземляющего провода должно иметь надежный электрический контакт, что обеспечивается пайкой или использованием специальной клипсы. Места пайки должны быть предварительно зачищены и залужены.

Присоединение провода к ленточной броне производят к верхней бронеленте, для проволочной брони — по окружности ко всем проволокам.•    Снятие брони с кабеля допускается только в местах разрыва трассы (при повреждении кабеля или при соединении кабелей).

Соединение кабелей осуществляется при помощи специальной муфты, в комплект которой входят гидроизоляционные и соединительные элементы (провод заземления, наконечники со срывными болтами).

При этом разделка бронированного кабеля производится специальным инструментом и в строго определенном порядке. При помощи заземляющего провода необходимо соединить броню на обоих концах соединяемых кабелей.

Разделка бронированного кабеля производится способом, исключающим повреждение защитного слоя. Верхние слои разделываются на большую длину, чем нижние. Наилучшим вариантом является использование специального шаблона, рекомендованного производителями.

Для того чтобы заземление бронированного кабеля не было нарушено в процессе эксплуатации, в местах прокладки должны отсутствовать корни кустарников или деревьев. Монтаж бронированного кабеля в местах повышенным риском деформации (дороги, строительные площадки и т. п.

) осуществляется с применением дополнительных мер безопасности, таких как использование песчаных подсыпок, кабельных каналов и др. В таких случаях рекомендуется использовать кабель с проволочной броней.

Пошаговая инструкция по подземному монтажу кабеля

Итак, рассмотрев базовые требования можно перейти к непосредственному монтажу кабеля. Сделать это можно своими руками, не прибегая к помощи специалистов, но для этого вам пригодиться заранее составленный план. Предлагаю разделить процесс создания подземной сети на несколько основных этапов:

• Разметка территории и выкапывание траншей (по заранее созданной схеме). Рекомендованная ширина траншеи составляет приблизительно 25-35 см, а глубина – не менее 80 см. Но учтите, что если вы прокладываете кабель внешнего освещения, то можете сделать траншеи на треть менее глубокими.
• Очистка траншей и высыпание песчаной подушки. Следует убрать из траншеи весь мусор, камни и любые острые предметы, ведь все это может навредить изоляции кабеля. Далее нужно насыпать песчаную подушку толщиной около 10 см. Распределите ее равномерно по всему периметру траншеи.
• Подготовка трубы. Даже если вы используете очень прочный и влагостойкий провод, понадобится скрыть его в трубе. Наиболее подходящим вариантом будут ПНД-трубы, которые изготавливаются специально для таких задач. Отмечу, что абсолютно не обязательно приобретать дорогостоящую трубу, отвечающую ГОСТ, так как такие изделия предназначаются для транспортировки пыльцевой воды. Оптимальный выбор – гораздо более доступное вторсырье. Но учтите, что гладкость, округлость и ровность трубы внутри и снаружи – главные критерии выбора. Кроме того, используйте цельные отрезки трубы во избежание проблем с герметичностью.

• Укладка кабеля. Провод вкладывается в трубу так, чтобы в нем не было никакого натяжения, он должен лежать свободно. Закладывая трубу убедитесь, что она не выступает над уровнем грунта. Далее трубу с проводом можно также засыпать слоем песка в 7-10 см для дополнительной надежности.
• Обеспечение безопасность. На слой песка четко над местом прокладки кабеля уложите специальную сигнальную ленту. Она используется для защиты кабеля от повреждения при перекопке: копающий не сможет прорубить материал, обнаружит ленту, на которой имеется пометка, что на данном участке проложен электрический кабель.
• Закапывание траншеи. Сделать это можно при помощи самого обычного грунта. Создайте хотя бы небольшой холмик, так как земля через некоторое время подсядет.

Как вы можете заметить, при закладке подземного кабеля вам не потребуется большое количество специальных инструментов и материалов.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Маркировка кабелей со слоем брони

Защищенные изделия зачастую имеют довольно длинную маркировку. Чтобы научиться распознавать марки бронированных кабелей нужно разобраться, что значат буквы в маркировке, для этого разберем на примере нескольких марок.

У бронированного кабеля АВБбШв маркировка значит:

• А — алюминиевые жилы;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.

Подобный ему ВБбШвнг расшифровывается так:

• буквы «А» вначале нет, значит, жилы из меди;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.
• нг — не распространяет горение.

Третья марка ТППэпБ — это телефонный бронированный, расшифровывается так:

• Т — говорит о предназначении — «Телефонный»;
• П — изоляция из полиэтилена;
• П — изоляция из полиэтителена;
• эп — экран из алюмополимерной ленты;
• Б — броня из двух стольных лент.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.
• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.

Как сделать заземление брони кабеля

Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв. Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки.

Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80. Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки.

В этой статье мы рассмотрим, как заземлить бронированный кабель.

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2
Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3
С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

Ошибка №4
Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

вводного кабеля

кабеля на видеодомофон

уличного освещения

питание автоматики откатных ворот
