Особенности зависимой и независимой системы отопления

Откуда появляется шум

Вибрирование корпусов насосов, котлов и труб создаёт воздушный шум. В квартиру же он поступает по каркасу. При соприкосновении оборудования со зданием создаются вибрации, которые и передаются от металла к бетону, а далее в жилое помещение. Каналами передачи шума служат: металлические шпильки, на которых держатся трубы; кронштейны у стен вдоль укладки труб; неизолирующее вибрацию крепление оборудования к полу.

Однако при использовании современных тепловых пунктов обеспечивается полная шумоизоляция. Шум не нарушает покой жильцов и соответствует всем нормам СНиП (строительные нормы и правила). Тем самым, шумовое загрязнение на район сокращается. Такой результат достигается благодаря тому, что:

• Насосы присоединяются к трубопроводам гибкими антивибрационными резиновыми вставками;
• Насосы имеют низкий уровень шума;
• Используются резинометаллические опоры между рамой насосов и полом;
• Имеется зазор между поверхностью конструкции трубы теплоизоляции и конструкцией здания. Недопустима плотная заделка труб в стены здания.

Влияние воздуха на работу контура отопления

Когда по тем или иным причинам появляется воздух в системе отопления, нормальная работа системы нарушается. Ухудшается или вовсе прекращается циркуляция со всеми вытекающими последствиями. В таких случаях специалисты говорят, что завоздушена система отопления и необходимо принимать меры для удаления воздушных пробок.

Наличие воздуха в контуре может вызвать неприятные явления:

1. шум при движении воды по радиаторам и вибрацию, которая вызывает ослабление винтовых соединений, а иногда разрушение мест сварки;
2. в отдаленных подсобных помещениях отсутствие циркуляции может привести к размораживанию системы;
3. небольшое завоздушивание вызывает уменьшение эффективности работы и перерасход топлива;
4. воздух вызывает коррозию металлических труб и корпусов изнутри, что резко сокращает срок службы оборудования.

Для успешного удаления воздуха из контура служат воздушники в системе отопления, которые могут быть ручными и автоматическими. Из ручных воздухоотводчиков наиболее известный кран Маевского. Он устанавливается на торце батареи и с его помощью сбрасывается накопившийся воздух. Автоматический воздухоотводчик удаляет воздух из системы в процессе работы.

Воздухоотводчики устанавливаются в критических местах, таких как повороты трубопроводов и самых высоких точках отопительных систем.

схема присоединения теплоснабжения на примерах видео и фото

1. Зависимая схема теплоснабжения 2. Независимая схема теплоснабжения 3. Зависимая и независимая система отопления — сравнение 4. Зависимость от электроснабжения 5. Котлы, работающие на твердом топливе 6. Газовые котлы 7. Какая схема теплоснабжения лучше

При обустройстве теплообеспечения дома используется зависимая и независимая система отопления. Их отличие заключается в разных схемах подключения к теплотрассе.

Зависимая схема теплоснабжения

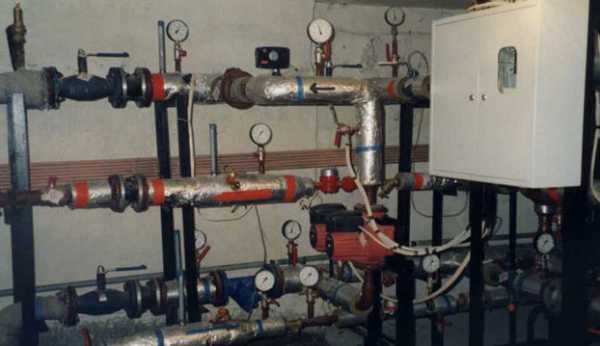

Если представить элеваторный узел жилого здания (как он выглядит можно посмотреть на фото), то он устроен следующим образом:

• от теплотрассы элеватор отделяют входные задвижки;
• за ними в месте подачи и обратки располагаются вентиля или задвижки. Через них с подающего или обратного трубопроводов подключают горячее водоснабжение. Нередко в современных элеваторах встречается по две врезки на линии подачи и обратке, которые разделяет подпорная шайба. Их назначение заключается в обеспечении постоянной циркуляции горячей воды;
• после врезки элементов для обеспечения ГВС находится сопло с камерой, где производится смешивание. Поток более горячей жидкости, поступающей из прямого трубопровода под высоким давлением, подогревает часть воды в обратке и направляется на повторную циркуляцию;
• домовые задвижки перекрывают отопительную систему здания – зимой они открыты, а в теплое время года закрыты.

Независимая схема теплоснабжения

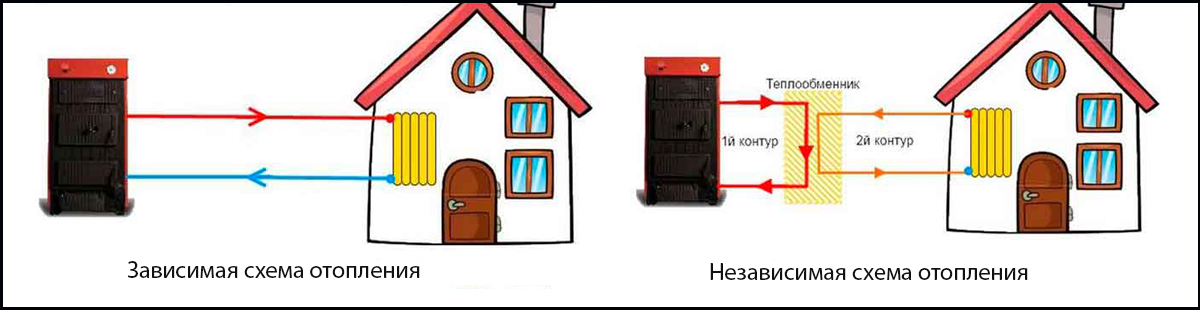

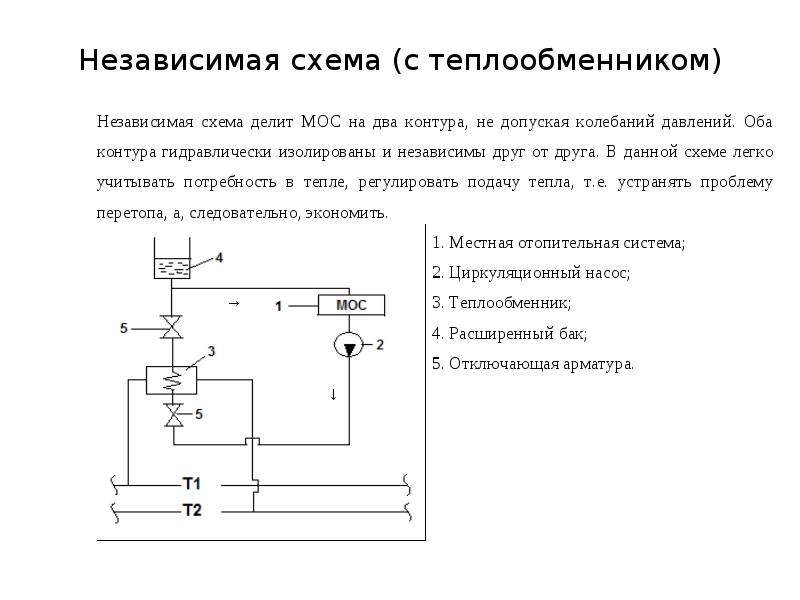

Независимая схема отопления выглядит так:

• из подающего трубопровода жидкость поступает в обратную линию, одновременно отдавая тепловую энергию теплообменнику. Вода в данном случае не используется для ГВС и обогрева помещений;
• в этот же теплообменник, но в его другой контур поступает вода для питья из водопровода. После нагрева она подается в отопительную систему и для использования в быту.

Зависимая и независимая система отопления — сравнение

Достоинства, которые имеет независимая схема теплоснабжения:

• она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Подобная схема элеваторного узла отопления позволит избежать многих проблем. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
• экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
• независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор»). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

Котлы, работающие на твердом топливе

Сделать независимое отопление частного дома, то есть без привлечения людей, помогают несколько технических решений:

1. Установка бункера и транспортной ленты. По мере того, как прогорает топливо, будут подаваться новые порции пеллет или опилок. Но для работы транспортера необходимо наличие электричества.
2. Использование пиролизного котла, в котором процесс горения разделяется на два этапа. Первый из них заключается в пиролизе дров при ограниченной подаче кислорода, а второй – в сжигании полученного газа. Наверху находится камера пиролиза, а под ней располагается отсек, где газ сгорает. При этом, чтобы продукты сгорания двигались против направления естественной тяги, необходим электрический вентилятор.
3. Котел верхнего горения может функционировать на одной закладке угля около пяти суток, поскольку тлеет лишь верхний его слой. Воздух к топливу подают сверху вниз, а золу уносит горячий поток продуктов сгорания. Но для обеспечения циркуляции воздуха потребуется электрический вентилятор.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Однотрубная система теплоснабжения с регулированием расхода теплоносителя, содержащаясовокупность теплообменных аппаратов (6), соединенных последовательно, так что обратный трубопровод одного теплообменного аппарата (6) является подающим трубопроводом следующего теплообменного аппарата (6); магистральный подающий трубопровод (1), соединенный с подающим трубопроводом (3) первого, если смотреть в направлении потока, из теплообменных аппаратов (6);магистральный обратный трубопровод (2), соединенный с обратным трубопроводом (4) последнего, если смотреть в направлении потока, из теплообменных аппаратов (6);в которой теплоноситель с температурой подачи подают с определенным расходом из магистрального подающего трубопровода (1) к совокупности теплообменных аппаратов (6);причем эта система дополнительно содержитрегулятор (9) расхода, соединенный с обратным трубопроводом (4), где регулятор расхода (9) предназначен для регулирования расхода в обратном трубопроводе (4);исполнительное устройство (10), управляющее регулятором (9) расхода;датчик (11) температуры, находящийся в состоянии теплообмена с теплоносителем в обратном трубопроводе (4).

2. Однотрубная система теплоснабжения по п.1, в которой регулятор (9) расхода дополнительно предназначен для поддержания постоянного расхода, несмотря на изменения давления в магистральном подающем трубопроводе (1).

3. Однотрубная система теплоснабжения по п.1 или 2, в которой установлен датчик (8) наружной температуры для измерения наружной по отношению к системе температуры.

4. Однотрубная система теплоснабжения по п.3, в которой имеется электронный регулятор (18), соединенный с каждым исполнительным устройством (10), а датчики (11) температуры соединены с обратными трубопроводами (4) системы.

5. Однотрубная система теплоснабжения по п.4, в которой электронный регулятор (18) соединен с датчиком температуры (19), соединенным с магистральным подающим трубопроводом (1).

6. Однотрубная система теплоснабжения по п.4 или 5, в которой электронный регулятор (18) соединен с датчиком (8) наружной температуры.

7. Однотрубная система теплоснабжения по любому из п.4 или 5, в которой каждое исполнительное устройство (10) приводится в действие при помощи импульсов.

8. Однотрубная система теплоснабжения по п.7, в которой каждое исполнительное устройство (10) представляет собой электромагнитное, пневматическое, гидравлическое или электрострикционное исполнительное устройство.

9. Однотрубная система теплоснабжения по любому из пп.4, 5 или 8, в которой электронный регулятор (18) выполнен с возможностью мониторинга измеряемых параметров и использования этих данных для оптимизации уставки температуры подачи в зависимости от наружной температуры и уставки температуры в обратном трубопроводе в зависимости от уставки температуры подачи.

10. Однотрубная система теплоснабжения по любому из п.1 или 2, в которой каждое исполнительное устройство (10) соединено непосредственно с датчиком температуры (11), является автономным устройством и содержит средства регулирования уставки температуры в обратном трубопроводе.

11. Однотрубная система теплоснабжения по п.10, в которой исполнительное устройство (10) представляет собой термостат.

12. Однотрубная система теплоснабжения по любому из пп.1, 2, 4, 5, 8 или 11, в которой подающий трубопровод (3) и обратный трубопровод (4) каждого теплообменного аппарата (6) из совокупности теплообменных аппаратов (6) дополнительно соединены байпасом (5).

13. Однотрубная система теплоснабжения по любому из пп.1, 2, 4, 5, 8 или 11, содержащая по меньшей мере две совокупности теплообменных аппаратов (6), соединенных последовательно друг с другом и присоединенных к одному и тому же магистральному подающему трубопроводу (1) и магистральному обратному трубопроводу (2) с раздельной регулировкой расхода в каждой из совокупностей.

14. Однотрубная система теплоснабжения по любому из пп.1, 2, 4, 5, 8 или 11, в которой температуру подачи регулируют в соответствии с уставкой температуры в подающем трубопроводе в зависимости от внешних по отношению к системе параметров, а расход регулируют в соответствии с уставкой температуры в обратном трубопроводе в зависимости от температуры теплоносителя вниз по потоку от первого аппарата (6) из совокупности теплообменных аппаратов.

15. Однотрубная система теплоснабжения по п.14, в которой уставку температуры в обратном трубопроводе регулируют в ответ на регулирование уставки температуры подачи.

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

1. чрезвычайная простота при монтаже и обслуживании;
2. бесшумность работы;
3. энергонезависимость;
4. надежность работы с котлами любых типов;
5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

• испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
• большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
• для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос, а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

1. в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
2. относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
3. упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
4. небольшая инерционность системы и высокая теплоотдача;
5. незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

Варианты подключений независимое отопление

В настоящее время есть две основные схемы подсоединения:

• зависимая – считается самой простой, поэтому чаще всего и применяется;
• независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения независимое отопление

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

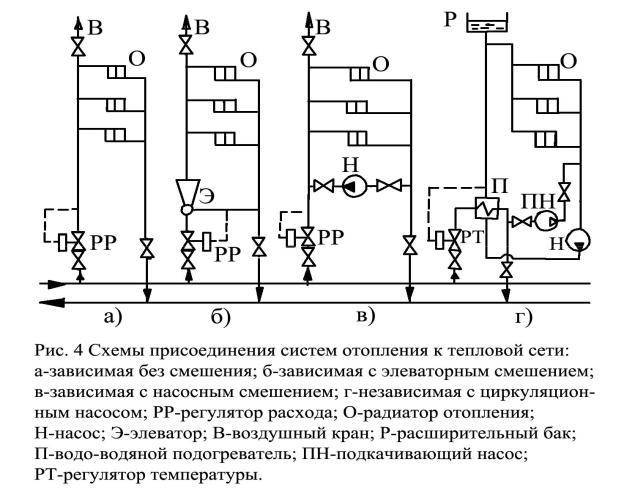

Как выглядит зависимая схема отопления

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время: оборудование абонентского ввода несложное, а его стоимость недорогая; зависимая схема присоединения отопления способна выдержать большие температурные перепады; диаметр трубопровода меньше; расход теплоносителя сокращается; эксплуатационные расходы невысокие.

Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить: неэкономичность; существенно затруднена регулировка температурного режима во время перепадов погоды; наблюдается перерасход энергоресурсов.

Методы подсоединения:

• прямое подключение;
• с элеватором;
• с установкой насоса отопления на перемычке;
• с монтированием насоса на подаче или обратке;
• комбинированный вариант – элеватор и насос.

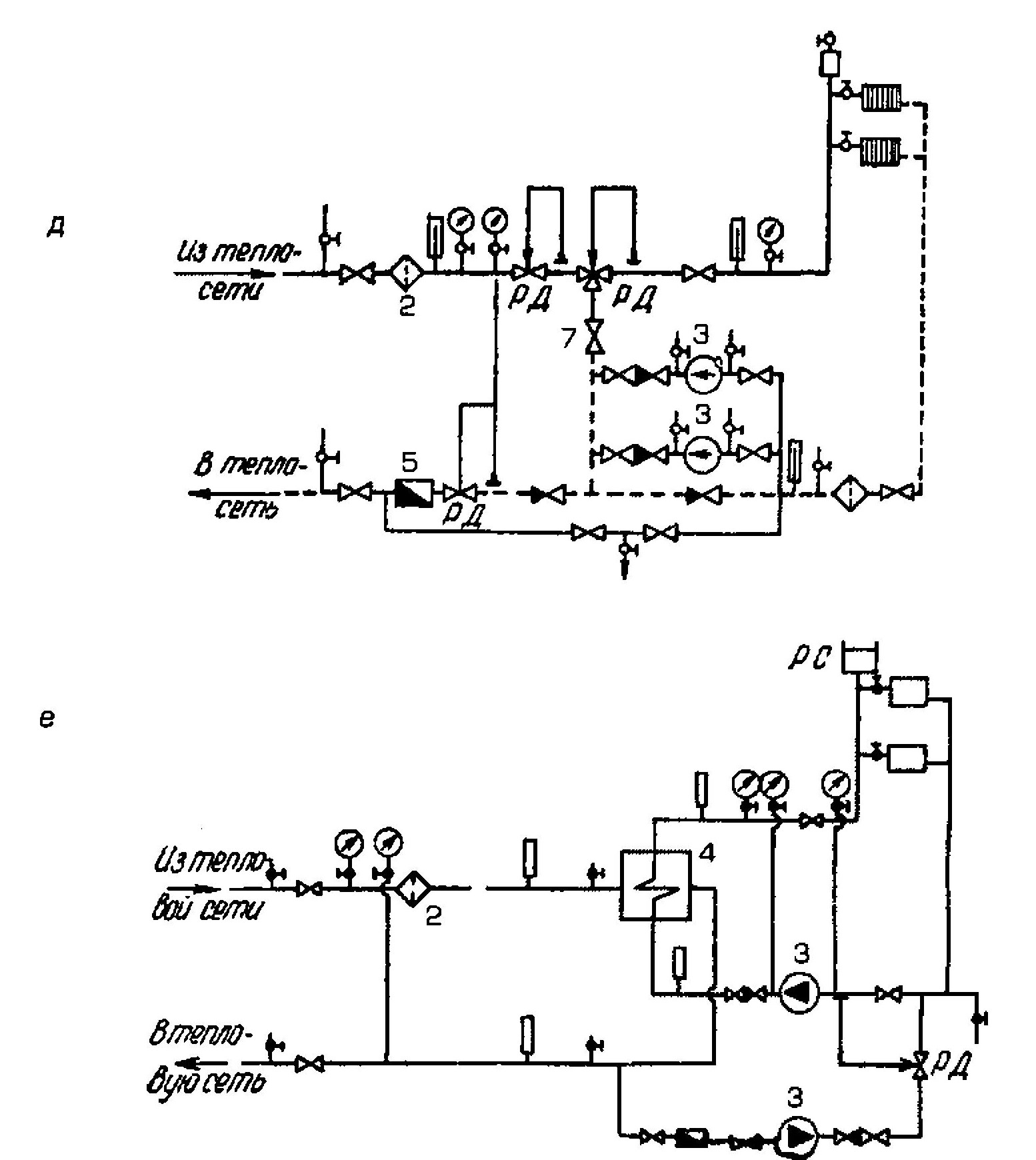

Независимая система отопления многоквартирного дома

Независимый способ подключения независимое отопление

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

1. Принцип работы следующий:

• • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
  • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
  • в данном случае смешивания воды не происходит.

1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы. Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

• • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
  • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

1. Достоинства метода:

• • инструкция разрешает проводить регулировку температуры;
  • большой энергосберегающий эффект.

1. Недостатки:

• • высокая цена;
  • сложность ремонтных и обслуживающих работ.

Сравнение схем независимое отопление

1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
2. Независимая схема дает возможность:

• • проводить регулировку температуры теплоносителя;
  • повышать экономичность использования, доводя этот уровень до 40%;
  • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
  • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Преимущества

К сожалению, на постсоветском пространстве теплоснабжение подавляющего большинства потребителей до сих пор организовано по старой, открытой схеме. Закрытая схема сулит значительный выигрыш по многим параметрам. Именно поэтому, переход на закрытое теплоснабжение, в масштабе страны может принести серьёзные экономические выгоды. К примеру в России, на государственном уровне, переход на более экономный вариант, стал частью энергосберегающей программы на будущее.

Отказ от старой схемы принесёт сокращение потерь тепла, за счёт возможности точной регулировки потребления. Каждый теплопункт имеет возможность тонко регулировать потребление тепла абонентами.

Нагревательное оборудование работающее в изолированном режиме закрытой системы, гораздо меньше подвержено воздействию привносимых открытой сетью факторов. Следствие этого, продленный ресурс котлов, теплоприготовительных установок и промежуточных коммуникаций.

Она не требует повышенной устойчивости к высокому давлению, на всём протяжении теплопроводящих магистралей, это значительно снижает аварийность трубопроводов по причине порывов давлением. В свою очередь – это снижает потери тепла при утечках. Как результат, экономия, стабильность и качество обеспечения теплом и горячей водой, компенсируют недостатки системы. А они тоже есть. Процедуры невозможно провести централизованно. Каждый отдельный замкнутый контур требует своего обслуживания. Будь то турбины, контуры абонентов или промежуточная магистраль.

Каждый теплопункт – отдельная единица, для осуществления водоподготовки. Скорее всего, при модернизации схемы из открытой в закрытую, в большинстве случаев придётся увеличить площадь, необходимую под установку оснастки ИТП, а также реорганизация электроснабжения. Помимо этого, существенно возрастает потребление холодного на снабжение здания, поскольку именно она идёт на подогрев в теплообменники и далее потребителю, при независимом подключении горячего. Это неизменно повлечёт переустройство водопровода, ради перехода на закрытую схему горячего.

Глобальное введение независимого присоединения горячего оснащения к тепловым сетям, повлечёт изрядное повышение нагрузки на внешние сети холодного водоснабжения, поскольку придётся питать потребителей увеличенными объёмами, необходимыми для горячего водоснабжения, которые сейчас даются по тепловым сетям. Для многих населённых пунктов это станет серьёзным препятствием на пути модернизации. Дополнительное оснащение насосными установками в горячем снабжении и циркуляционных установках, в механизмах отопления зданий вызовет дополнительную нагрузку на электрические сети и без их реконструкции тоже не обойтись.

Централизованные системы теплоснабжения

Источник тепла в централизованной системе ТС – котельная, производящая тепло сразу для группы потребителей, или ТЭЦ. Тепло к потребителям поступает по магистральным сетям через центральные (ЦТП) или индивидуальные тепловые пункты (ИТП).

Системы ТС могут быть:

•    зависимые: теплоноситель из сетей поступает непосредственно сразу в батареи;
•    независимые: используются ИТП и ЦТП.

По способу присоединения системы ТС бывают:

•      закрытые: водопроводная вода нагревается и подаётся к потребителям;
•      открытые: вода забирается для водоснабжения из тепловой сети.

Централизованное ТС происходит следующим образом:

1.      подготовка теплоносителя в котельных и ТЭЦ;
2.      транспортировка теплоносителя по сетям;
3.      использование потребителями теплоносителя.

Трубы тепловых сетей

В настоящее время отечественные находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.

Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.

Температура транспортируемой жидкости может достигать 140°С.

Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

• зависимая – считается самой простой, поэтому чаще всего и применяется;
• независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Как выглядит зависимая схема отопления

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время: оборудование абонентского ввода несложное, а его стоимость недорогая; зависимая схема присоединения отопления способна выдержать большие температурные перепады; диаметр трубопровода меньше; расход теплоносителя сокращается; эксплуатационные расходы невысокие.

Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить: неэкономичность; существенно затруднена регулировка температурного режима во время перепадов погоды; наблюдается перерасход энергоресурсов.

Методы подсоединения:

• прямое подключение;
• с элеватором;
• с установкой насоса отопления на перемычке;
• с монтированием насоса на подаче или обратке;
• комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

1. Принцип работы следующий:

• подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
• обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
• в данном случае смешивания воды не происходит.

1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы. Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

• для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
• на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

1. Достоинства метода:

• инструкция разрешает проводить регулировку температуры;
• большой энергосберегающий эффект.

1. Недостатки:

• высокая цена;
• сложность ремонтных и обслуживающих работ.

Сравнение схем

1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
2. Независимая схема дает возможность:

• проводить регулировку температуры теплоносителя;
• повышать экономичность использования, доводя этот уровень до 40%;
• в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
• можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме – через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т.д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

• возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
• ее более высокая надежность;
• энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
• появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система – дороже, однако она значительно улучшает качество воды по сравнению с зависимой.
