Где ставить шибер на дымоходе
Существует три возможных места установки заслонки по отношению к дымоходу:
- Размещение в камине или плите;
- Установка в дымоходе;
- Установка в вентиляционном канале.
Рассмотрите первые 2 варианта:
Монтаж заслонки в камере сгорания или в выходной трубе.
В этом случае заслонка должна располагаться не более чем в 1 метре от плиты, в неизолированной части трубы. Это положение удобно для регулировки заслонки.
Труба в трубе
Подходит для металлических дымоходов. Этот тип установки не требует дополнительных креплений. При покупке готовой системы устанавливайте заслонку строго в соответствии с инструкциями производителя.
Как выполнять регулировку тяги
Демпфер тяги довольно просто регулируется. При изменении положения в сторону увеличения зазора увеличивается приток воздуха к огню, и пламя становится более горячим. Уменьшение зазора — тяга уменьшается. Заслонка закрывается, когда пламя полностью погашено — так нагреватель остывает гораздо быстрее.
Как устроен шибер
Конструктивно откатные ворота представляют собой запорное устройство с регулируемой заслонкой. Именно движение газов в дымоходе контролируется движением заслонки. Его можно устанавливать в круглых, квадратных или прямоугольных дымоходах. Это металлическая пластина, которая движется внутри дымохода определенным образом.

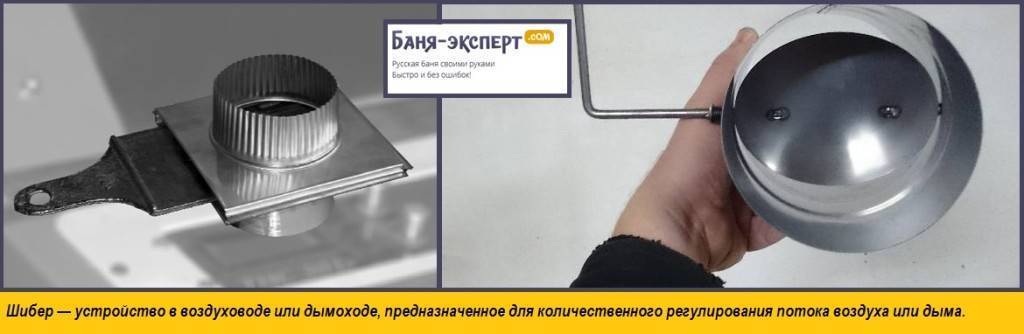

Заслонка дымохода может быть двух типов:
- Выдвижной. Он движется взад и вперед в одной плоскости.
- Вращающийся. Регулирует доступ воздуха, вращаясь вокруг своей оси.
Кроме того, задвижки могут иметь ручное или электрическое управление. Стоимость последних намного выше, и они не используются в дымоходах.
Особенности работы современных твердотопливных котлов
Твердотопливные котлы современного поколения оснащаются наддувной системой и блоком автоматического управления. Электроника контролирует температуру теплоносителя при помощи установленного в теплообменнике датчика. В зависимости от температурного режима автоматика дает команды на включение и отключение нагнетателя, который подает воздух в камеру сгорания и способствует эффективному отведению продуктов сгорания через дымоход. Тем самым регулируется интенсивность процесса горения топлива в зависимости от температуры теплоносителя.
Таким образом, пользователь принимает минимально необходимое участие в работе оборудования. Его забота о том, как топить ТТ котел, сводится к тому, чтобы закладывать топливо с определенной периодичностью. После этого котел включается в режим интенсивного горения. По мере повышения температуры интенсивность горения ослабевает, а когда температура достигнет максимума, котел переходит в режим тления. После снижения температуры теплоносителя менее установленного значения снова включается наддув.
Своевременная загрузка топлива в ТТ котел — главная задача пользователя, которую нельзя автоматизировать. Количество и периодичность закладок определяется исходя из мощности котла и требуемого температурного режима. Если пропустить срок закладки, то котел сможет поддерживать работу в режиме тления только ограниченное время, после чего он останавливается.
Большое значение имеет, чем топить твердотопливный котел. Сегодня для этой цели могут использоваться следующие виды топлива:
Чтобы добиться максимальной отдачи, нужно знать, как эффективно топить твердотопливный котел разными видами топлива.
Как установить задвижку на печную трубу
Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:
- Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
- Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
- Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
- Установка задвижки в дымоход.
Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.
После этого продолжается укладка дымохода соответствующим образом.
Установка своими руками
Установка шибера своими руками не вызовет особых сложностей. Выделяют три основных варианта монтажа:
- в прямой дымоход, расположенный прямо над топкой печи. Такой вариант стоит выбирать, если установка планируется на камин или печку с летним ходом. Заслонка должна располагаться на расстоянии не менее 1 метра от топочной камеры. Такой вариант установки обеспечивает простоту эксплуатации и дальнейшего обслуживания;
- труба в трубе — это вариант, когда задвижка встраивается в дымоотводящий канал без использования дополнительных крепежей;
- встраивание в вентиляционную систему. Такой способ помогает предупредить перегрев моторчика вентилятора и выход его из строя.
Выдвижная шиберная заслонка своими руками
Устройство регулировки тяги можно не только приобрести в магазине, но и сделать самостоятельно. Конечно, проще всего изготовить выдвижной тип. Из инструментов понадобится сварочный инвертор и болгарка. Главное — точно выполнить все замеры и раскроить изделие. В случае ошибки задвижку может заклинить в рамке из-за высокой температуры или она будет работать неэффективно (останется зазор). (Читайте статью на тему «Дефлектор на дымоход своими руками: для чего нужен, как установить»)Выдвижная заслонка имеет простую конструкцию — рамка в форме буквы П и стальная пластинка. Как сделать:
- Тщательно измерить параметры внутреннего рабочего сечения дымохода.
- Выкроить из стального листа (2-5 мм) пластину по полученным размерам.
- Выполнить загиб с одной стороны (ширина 20-30 мм) для удобства регулировки.
- Все края зашлифовать с уменьшением их на пару миллиметров.
- Сделать рамку. Для кирпичной трубы — стальной пруток (d около 6 мм). Пруток просто сгибают в форме буквы П (по параметрам пластины). Для стального дымоотводящего канала используют полоски стали (достаточно 4-5 мм). Зазоры при формировании угловых соединений сваривают.
- Если дымоотводящий канал имеет круглую форму — из двух одинаковых листов металла (2 мм каждый) вырезают круги, равные внутреннему диаметру канала. Отдельно вырезать заслонку. Листы с отверстиями соединяют точечной сваркой — отверстия должны совпадать, между листами должен быть зазор (3-6 мм). В зазор и вставляется задвижка, а вся конструкция монтируется на канал.
Изготовление поворотного шибера
Что понадобится:
- стальной уголок 30х30;
- листовая сталь 1-2 мм;
- проволока стальная 8 мм.
Первое — выполнить тщательные замеры внутреннего рабочего сечения канала. Далее по ним варят рамку из стального уголка. Далее:
- Выбирают одну сторону рамки (любую) и высверливают отверстие d=8 мм. Здесь будет крепиться поворотная направляющая.
- Продублировать отверстие на противоположной стороне рамы.
- Из листа стали выкроить пластину, равную внутренним размерам готовой рамы.
- Формирование поворотной направляющей из проволоки. Ее длина должна быть на 7 см больше длины рамы. Один конец должен быть с резьбой — ее можно нарезать плашкой.
- Поворотную ось вставить в отверстия на раме, зафиксировать гайкой с резьбового конца.
- Отшлифовать срезы на пластине, вставить в готовую рамку.
- Ось фиксируется сваркой ровно по центру.
- На свободном конце поворотной оси делают удобную ручку.
Особенности монтажа
Выделим некоторые особенности установки шиберной задвижки:
установка на кирпичную трубу еще на этапе кладки — рамка должна находиться на 8-10 ряду кладки от ее начала;
рамка должна устанавливаться по уровню. Ее края не должны перекашиваться и перекрывать канал;
установка на нержавеющий дымоход — оптимальный вариант «труба в трубе»
Но здесь очень важно подобрать правильный размер, чтобы внутренняя часть без проблем установилась во внешнюю;
шиберная задвижка всегда устанавливается на участке дымохода без утепления;
высота от топочной камеры до шиберной задвижки не должна превышать 100 см (металлический дымоотвод);
расстояние от пола до шиберной задвижки в кирпичных каналах — не более 200 см;
края пластины должны быть хорошо отполированы — в рамке она должна двигаться без усилия.
Как изготавливается самодельный шибер
Шибер можно не только установить, но и сконструировать самостоятельно. Чаще всего подобная необходимость возникает, когда переоборудуется старое печное отопление. Дымоход в доме уже есть, но его конструкция не позволяет подобрать стандартную задвижку.
Чертеж шибера
Так как в процессе эксплуатации задвижка подвергается агрессивному воздействию высоких температур, конденсата и прочим негативным выделениям из топочных газов, то оптимальным материалом для ее изготовления остается нержавейка. Сначала необходимо сварить рамку, в которую будет установлена заслонка. Хорошо подходят для рамки уголки с шириной полки 35–45 мм.
Дальше в рамке высверливается отверстие под ось. Для конструкций с прямым поворотом сверление выполняется в центре параллельных деталей, для углового поворота отверстия высверливаются по диагонали. Изготовленные из небольших отрезков трубы привариваются втулки. Они должны располагаться таким образом, чтобы ось могла свободно поворачиваться.
Сама заслонка вырезается по необходимым размерам из листовой стали толщиной 2–3 мм. Пластина-заготовка вставляется в рамку и сваривается с осью. Зазор между рамой и заслонкой должен быть не более 1 мм. Для удержания заслонки в полностью закрытом положении приваривается ограничитель, на оси закрепляется ручка управления шибером.
Изготовление своими руками
Считается, что удобнее использовать заводские шиберы — сейчас их можно подобрать практически под любую конструкцию дымохода. Но при желании и выдвижной, и поворотный шибер возможно сделать своими руками. Для этого понадобится болгарка и хороший сварочный агрегат.
Если заслонка будет входить в трубу чересчур плотно, её может заклинить от жары. Если же между пластиной и трубой останется слишком много пространства, регуляция тяги заметно усложнится.
Выдвижной вариант
Самодельный выдвижной шибер должен включать в себя два элемента — саму заслонку и рамку. Прямоугольную заслонку можно вырезать из листа стали толщиной около 5 мм. С одной её стороны также нужно сделать сгиб шириной от 20 мм, чтобы изделие было проще держать, задвигать и выдвигать.
Все кромки на заслонке необходимо тщательным образом отшлифовать. Эта процедура должна обеспечить шиберу лёгкость движений внутри дымохода.
Если дымоход сделан из стали и выполнен в форме квадрата или прямоугольника, рамку делают из стальных полосок толщиной 2 мм и шириной от 30 до 35 мм. Их разрезают и сваривают таким образом, чтобы получилась подходящих размеров заготовка в виде буквы П. Затем концы этого профиля соединяют ещё двумя полосками металла. Причём располагают их таким образом, чтобы между ними без затруднений двигалось полотно заслонки. В итоге должна получиться ровная рамка с пазом. Внутренний периметр рамки обязан быть равен размерам дымохода.
Круглый выдвижной шибер делается по другому принципу. Для него берут два стальных листа (толщина 2 мм). Потом в каждом из этих листов вырезают отверстие, идентичное диаметру трубы. Листы необходимо соединить сваркой с трёх сторон так, чтобы границы отверстий совпадали и чтобы между листами тем не менее сохранялся зазор примерно в 5 мм. Именно в этот зазор будет вставляться пластина задвижки (она подготавливается отдельно).
Поворотная конструкция
Поворотная вариация шибера создаётся из стальных уголков и листов стали такой же толщины, как для выдвижной конструкции:
- в соответствии с результатами замеров дымохода из двух уголков сваривают раму;
- в центре одной из четырёх сторон рамы сверлят отверстие диаметром в несколько миллиметров под поворотную ось. Такого же размера отверстие надо просверлить и на второй, параллельной стороне;
- из стали вырезается пластина для шибера, причём она должна идеально сочетаться с уже готовой рамой;
- чтобы создать поворотную ось, следует взять подходящий отрезок толстой проволоки (допустим, 6 мм в диаметре). Длина этого отрезка обязательно должна превышать длину рамки как минимум на 5 см;
- далее на одном конце металлического прута оси следует плашкой сделать резьбу. Потом этот прут нужно продеть в отверстия на раме и зафиксировать гайкой;
- теперь следует заняться пластиной — обработать срезы, отшлифовать и вставить в раму.
Следующий этап — приваривание поворотной оси к пластине. Кроме того, чтобы ось не болталась слишком свободно, можно в отверстие вставить ещё и металлические втулки. Напоследок для большего удобства рекомендуется сделать из чего-нибудь ненужного ручку для проволоки оси.
Изготовление шибера для дымохода своими руками пошагово
У обоих вариантов изготовления задвижек есть свои особенности.
Выбрав выдвижной шибер нужно, прежде всего, подготовить инструменты и материалы. Лучше всего взять оцинкованную сталь. Она не слишком много весит, легко чистится и задвижка быстро меняется.
Для работы понадобятся:
- аппарат для сварки;
- болгарка;
- сверла, напильники, электроды;
- ножницы или нож по металлу.
Прежде всего, нужно снять размеры, подойдя к процессу со всей ответственностью. Если размеры не совпадут, герметичного закрытия не получится. Тогда смысла в работе устройства не будет.
Создавая схему нужно учитывать толщину стенок рамки. То есть делать чертеж немного шире.
Решая, как сделать задвижку в круглой трубе для дымохода своими руками, нужно понимать, что конструкцию плоской заслонки просто совмещают с деталью дымохода, находящейся в перпендикулярной плоскости.
Чертеж для создания шибера
В дымоходах из кирпича нужна рамка из проволоки и профиль, внутри которого движется задвижка.
По имеющимся размерам вырезается рама для шибера. Она может быть буквой П или в виде углового профиля. Придав изделию нужную форму нужно подрезать углы, и приварить места сгибов.
После этого можно вырезать саму заслонку: она должна быть примерно на 5-10 мм уже рамы по ширине. По длине нужно ориентироваться на глубину входа в дымоход. В любом случае язычок задвижки должен торчать наружу.
Края зачищаются, закругляются для удобства, и после этого происходит проверка на плавность вхождения внутрь.
Красить изделие нельзя, потому что это приведет к попаданию продуктов плавления в дом.
Поворотная задвижка для дымохода должна иметь круглую плоскость, внутри которой приварен металлический стержень. Делают ее из нержавейки. Для работы понадобится все тот же набор инструментов.
Работы проводятся следующим образом:
- Нанесение разметки на лист.
- Вырезание детали.
- Примерка и подрезка изделия.
- Сверление под резьбу и ее нарезка.
- Высверливание отверстий для сварки.
- Установка детали в трубу.
Фиксатор для ручки делается отдельно.

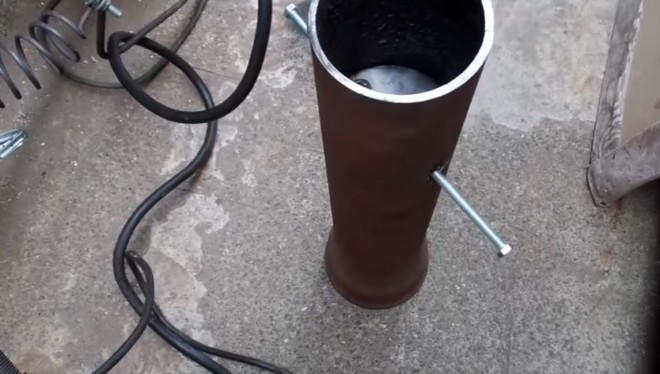

Поворотная заслонка может быть создана самостоятельно
Как изготовить шибер для дымохода своими руками
Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.
Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.
Для выполнения работы нужно оборудование и инструменты:
- болгарка или ножницы по металлу;
- шлифовальный диск для УШМ;
- сверла и напильник по металлу;
- маркер для разметки.
Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.
Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.
Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.
Набор инструментов для работы:
- болгарка;
- дрель;
- плоскогубцы;
- сварочный аппарат;
- циркуль;
- рулетка;
- маркер для разметки.
- Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
- Согласно ему начертить окружность на листовой стали.
- Болгаркой вырезать круг.
- Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
- Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
- Отрезать трубку болгаркой.
- В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
- В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
- Приварить трубку с резьбой к стальной окружности.
Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.
Установить заслонку для камина или отопительного агрегата можно одним из трех способов:
- Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
- Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
- Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.
Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.
Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.
Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.
При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.
Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.
Как сделать шиберную задвижку своими руками
Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.
Подготовка материалов и инструментов
Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.
Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм
Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.
Составление схемы (чертежа)
К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.
Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами
Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.
Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.
Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор
Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.
Разметка и вырезание деталей
Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.
Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.
Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.
Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.
Этапы установки задвижки
На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.
Галерея изображений Фото из В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать
Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой
Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху
Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки
Шаг 1 – определение места монтажа
Шаг 2 – обрезание кирпичей по периметру отверстия
Шаг 3 – посадка шибера на раствор
Шаг 4 – кирпичная кладка над шибером
Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.
Принцип использования
Для того, чтобы уменьшить тягу, вам нужно немного закрыть заслонку. Если же вы хотите, наоборот, повысить тягу, вам нужно открыть шибер. Принцип использования необычайно простой.
Главное правильно подобрать прибор к вашей печи и научиться пользоваться им (хоть он и очень прост). Важным нюансом есть то, что при длительном простое печи, вы должны держать шибер закрытым, чтобы избежать попадания туда посторонних элементов.
Также шибер отделяет собой утепленную часть дымохода от неутепленной. Шибер устанавливают обычно на начале трубы. В конце, где трубы хорошо утеплены, установка задвижки не рекомендуется.
Какие же мы вывели функции заслонки?
- С ее помощью регулируется тяга.
- Она защищает дымоход от перепада температур.
Технические характеристики шибера
Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.
В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.
Шибер в дымоходе выполняет следующие функции:
- увеличивает силу тяги при сложных погодных условиях;
- повышает интенсивность горения в топке за счет усиления притока кислорода;
- уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
- экономит топливо за счет уменьшения интенсивности горения;
- предотвращает утечку тепла после прогрева каменки.
Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.
Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта
Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам
Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам
Толщина металла должна составлять один миллиметр
Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам. Толщина металла должна составлять один миллиметр.
Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,
шибер («schieber) означает деталь, которая выполнена из определенного металла.
Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.
Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.
Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.
По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.
Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.
Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.
А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.
Итак, основными задачами шиберной задвижки являются:
- Функция регулятора тяги в дымоходе.
- Частичное перекрытие сечения дымоходного канала.
- Регулятор интенсивности горения пламени в топке.
Виды
Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.
Выдвижные

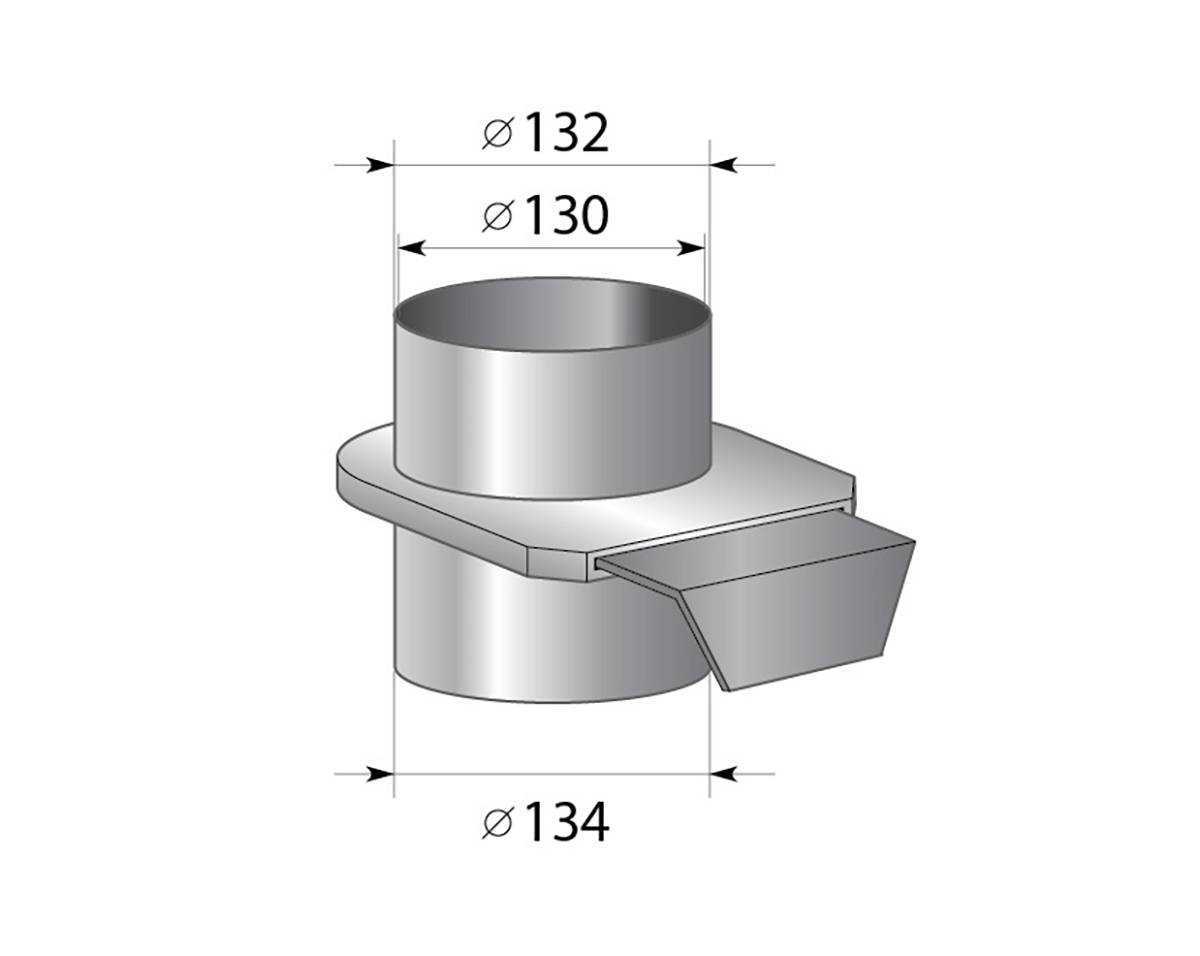

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.
Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

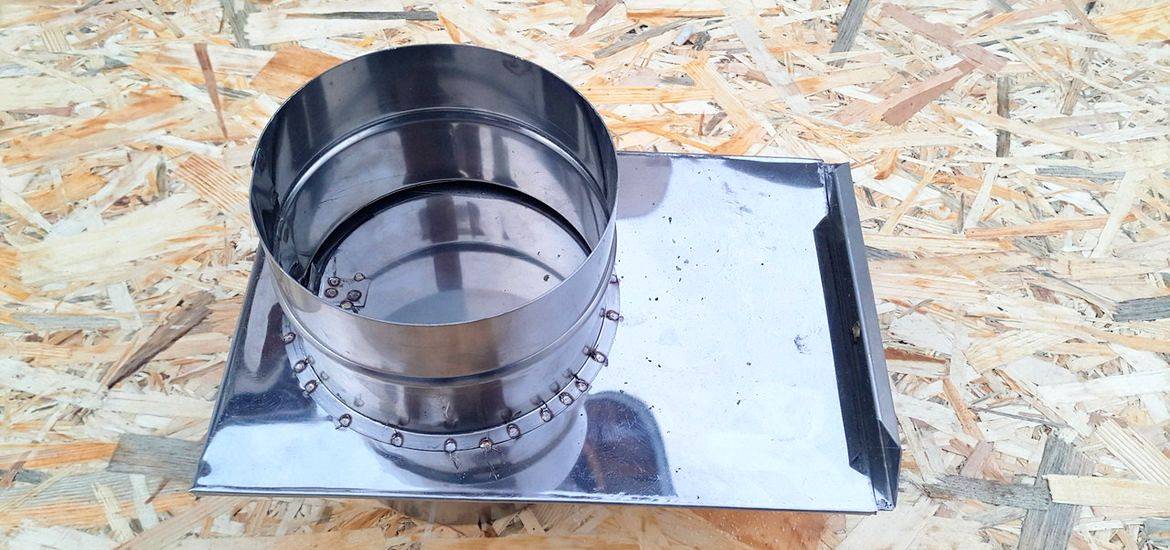

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.
Поворотные

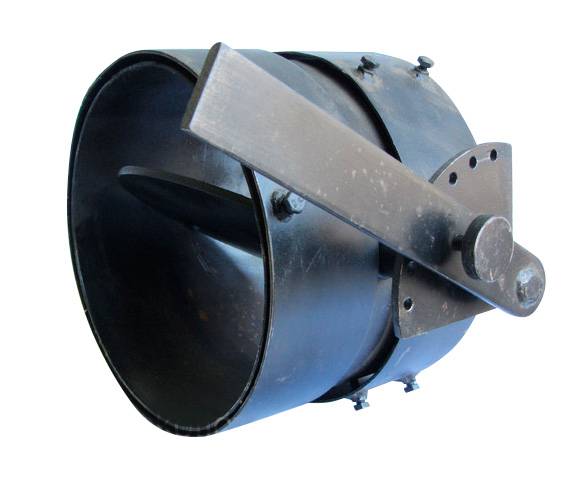

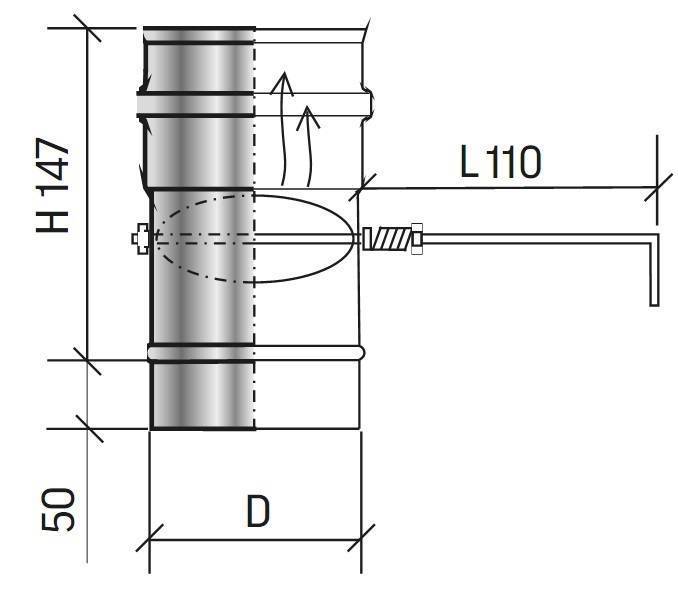

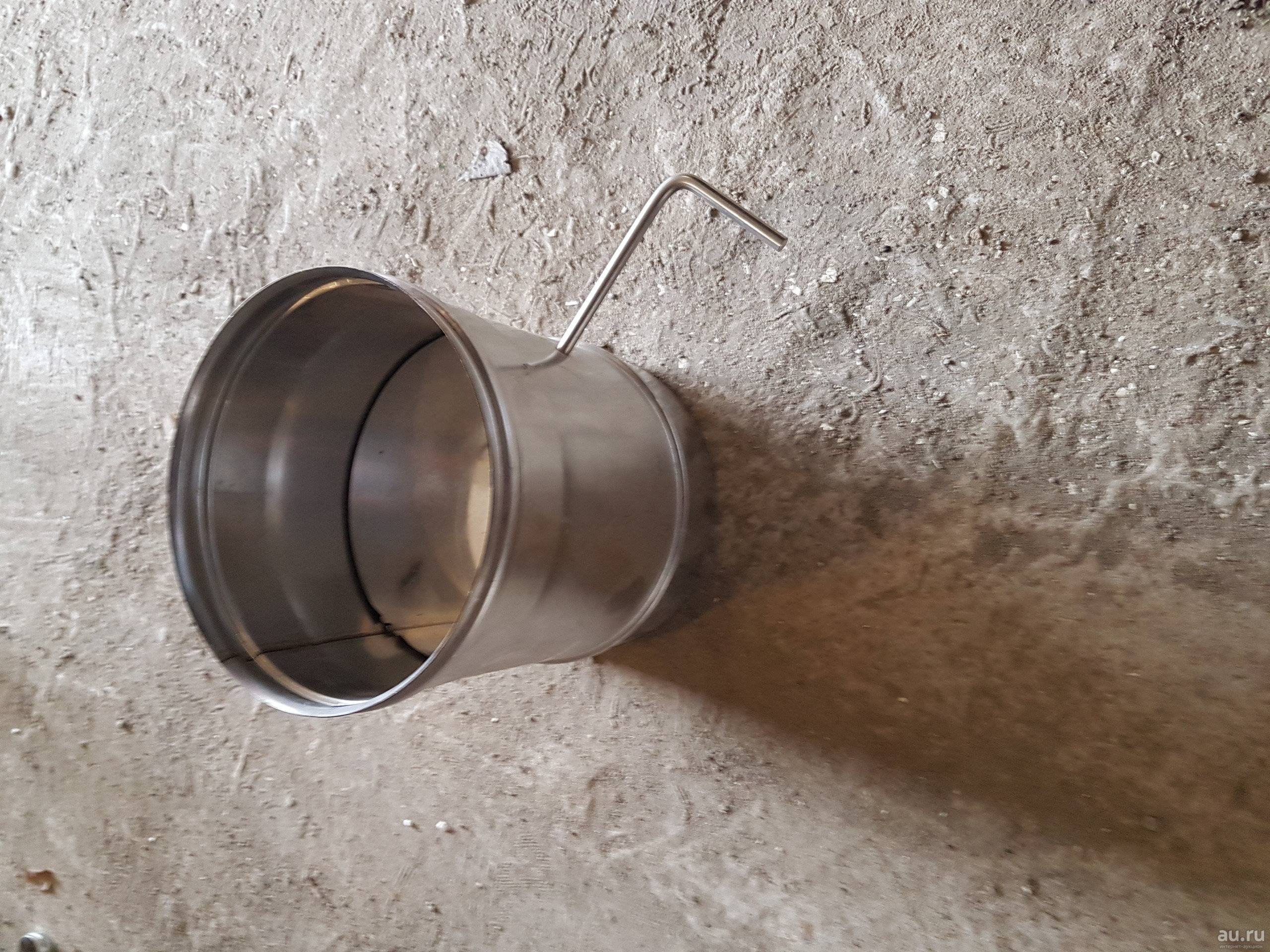

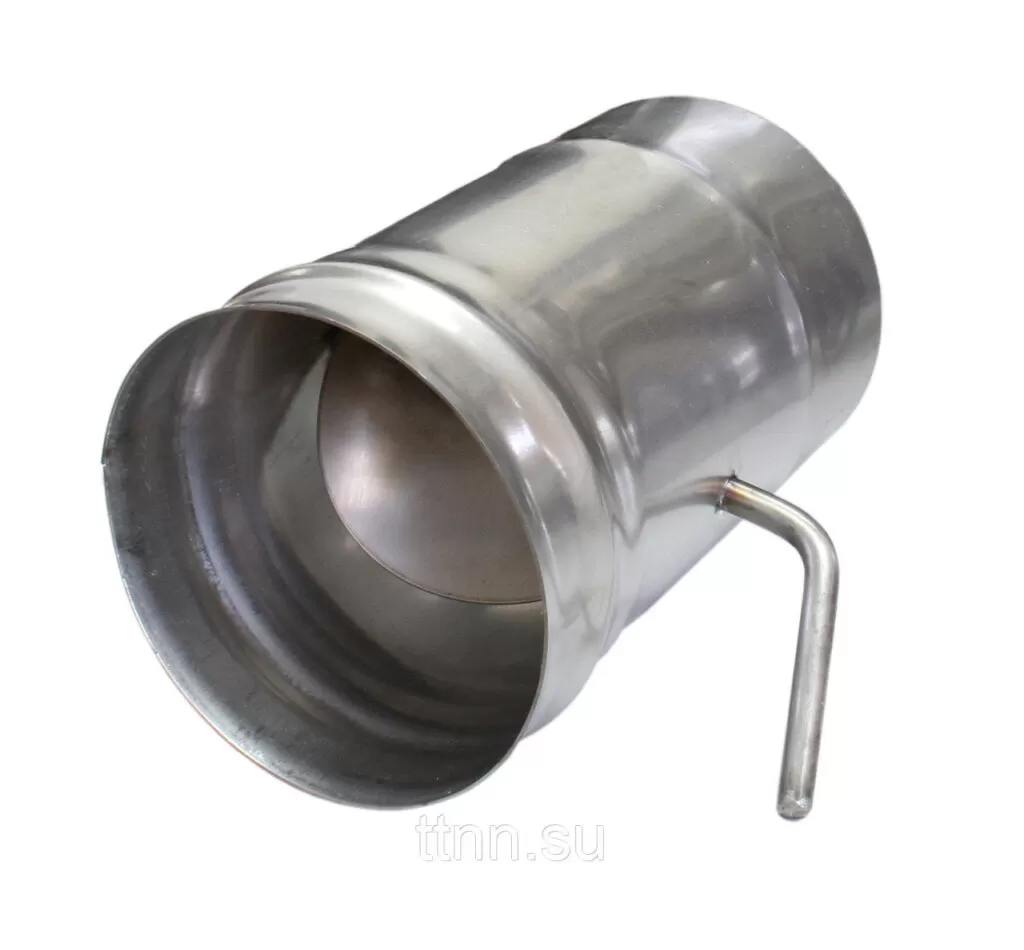

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.
Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.
