Дефлектор-рассекатель для сплит-системы: закрываем кондиционер чтобы не дуло

Потому, потому что мы пилоты…

Полупрофессиональные модели выглядят сложнее. Предлагаются две конструкции:

• из плексигласа;
• из красивой фанеры (шпона).

Как в самолете

Известно, плексиглас используется в авиации неспроста. Прочен, долговечен. И российские кулибины любят плексиглас, в отличие от привычного стекла, он гнется при нагревании. Понадобится радиолюбительский паяльник. Необходима буква Г, но угол сгиба экрана превышает 90 градусов. Получится скорее V, перекрывающая корпус по длине. Ширина большей стороны выходит на 20 см за фронтальную панель сплит-системы.

Выполняется процесс в несколько приемов, не спеша. Жало аккуратно проходит по небольшому участку будущего экрана для кондиционера. Разогревшийся плексиглас начинает изгибаться. Процесс кропотливый, но экран нужен.

Полученное изделие прикрепляется к стене удобным способом. Естественно, канцелярские кнопки для экрана не подойдут: при легком усилии уплощаются. Уместнее применять гвозди либо шурупы

Экран для кондиционера получился прозрачный, важно, чтобы крепеж смотрелся красиво

Из фанеры

Найдите кусок стенной панели либо обклейте фанеру обоями в тон, получится неплохой экран. Осталось найти пару металлических уголков, закрепить плоскость на расстоянии 15 см от выходного отверстия. Экран для кондиционера исправно служит сезон, печаль — необходимо укрепить на стене, значит, дырки останутся после демонтажа.

Для пластика приготовьте специальный крепеж, скрывающий дефект, оставленный экраном для кондиционера, а гипсокартон на зиму оснастите чопиками в тон. В случае с обоями дело упрощается, необходимо достать небольшой кусочек от рулона. Внешний торец чопика оклеивается в нужный рисунок.

Экран для потолочного кондиционера изготовить самостоятельно удастся вряд ли, не испортив внешний вид помещения, а дешевыми модели не назовешь. Стоит ли изготавливать экран для кондиционера самостоятельно, решите применительно к создавшейся обстановке.

Советы дельные, конструкции опробованы на практике, пользуйтесь экранами для кондиционеров!

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

• герметизация штуцеров трубопроводов;
• отключение и демонтаж с фасада внешнего блока;
• демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

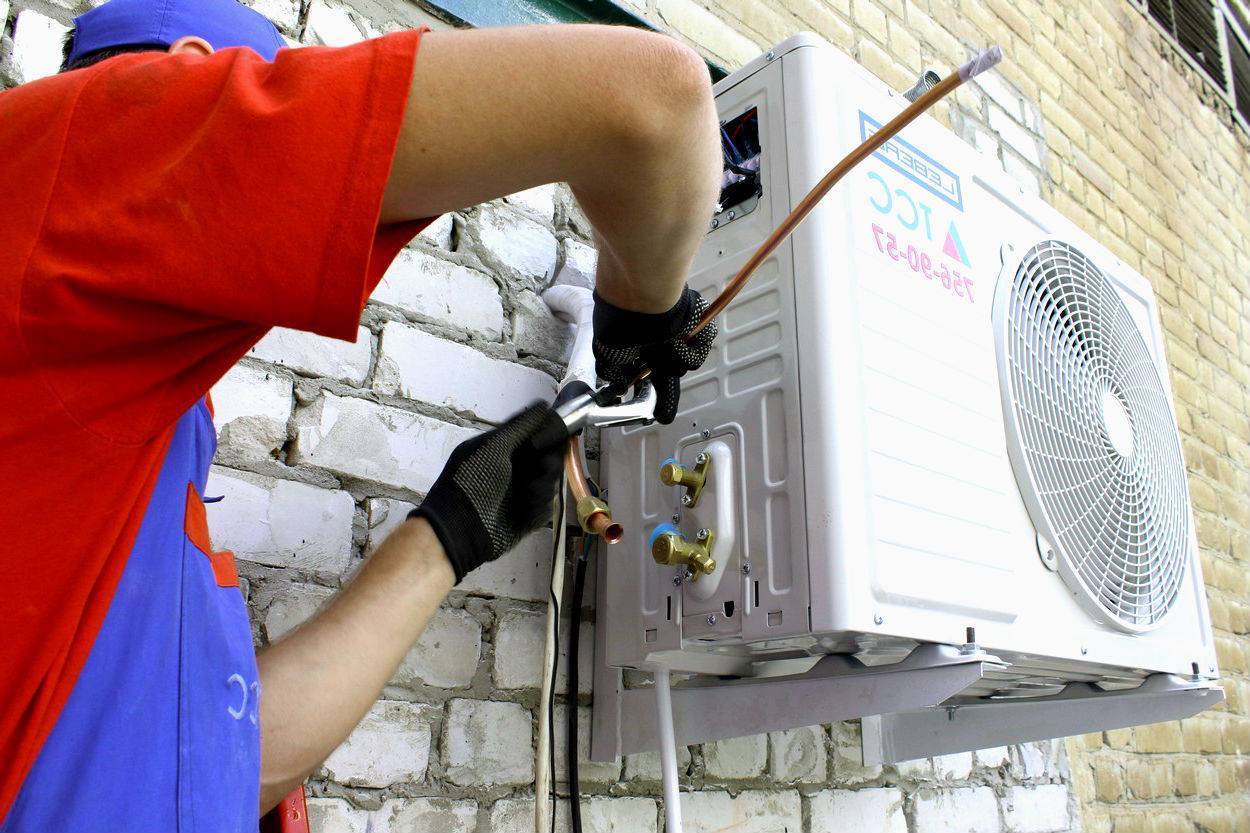

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Демонтаж наружнего блока

Есть два способа:

• Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
• Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

• Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
• Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

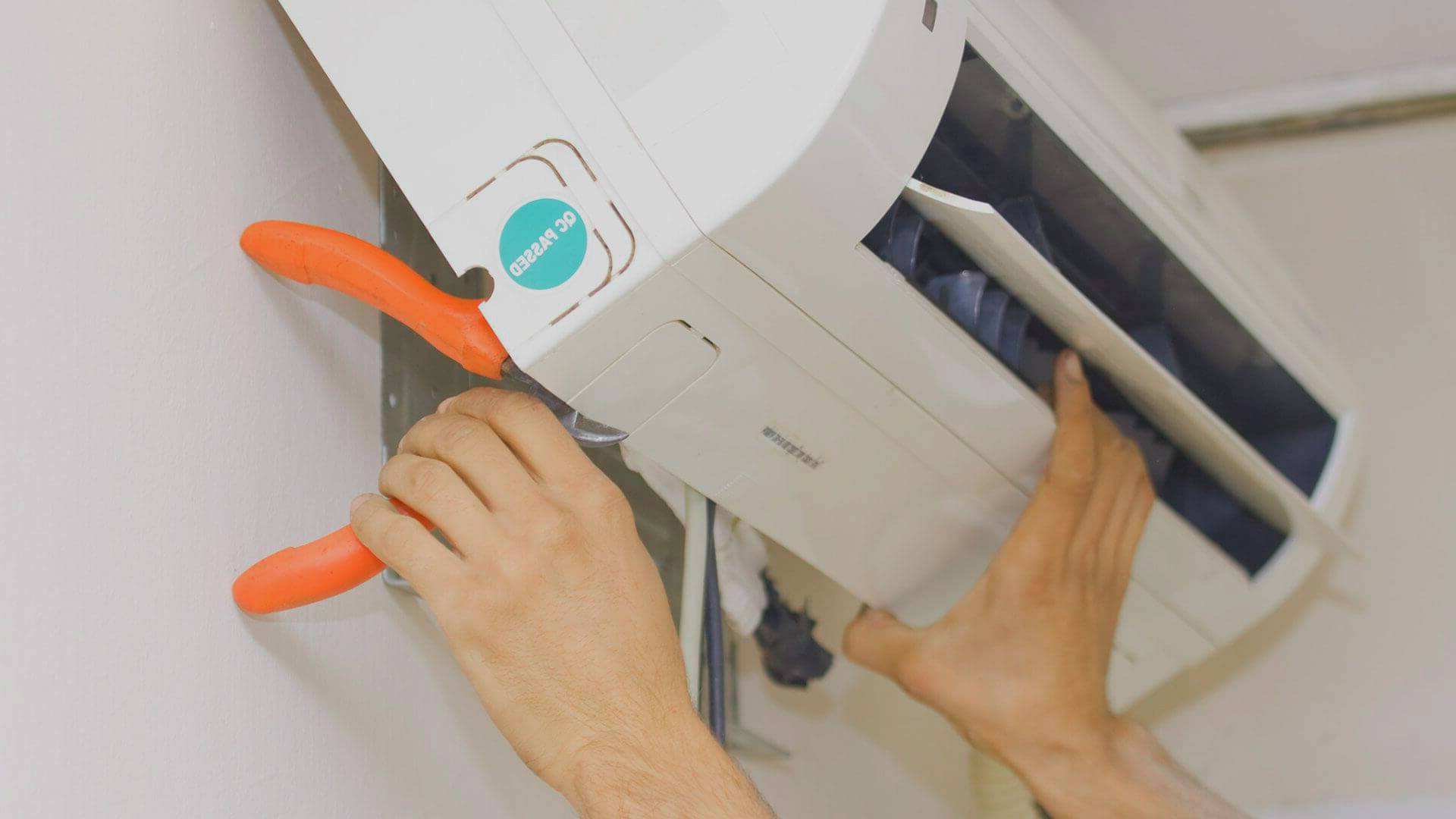

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

• снимают крышку корпуса;
• отсоединяют кабели и провода;
• обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
• обрезают дренажную трубу, сливают конденсат;
• «отщелкивают» защелки крепления корпуса к монтажной пластине;
• снимают блок и откручивают со стены пластину.

Как резать оргстекло

Как теперь полноценно вырезать этот круг? Можно приложив достаточно усилий и потратив несколько лезвий, сделать это ножом.

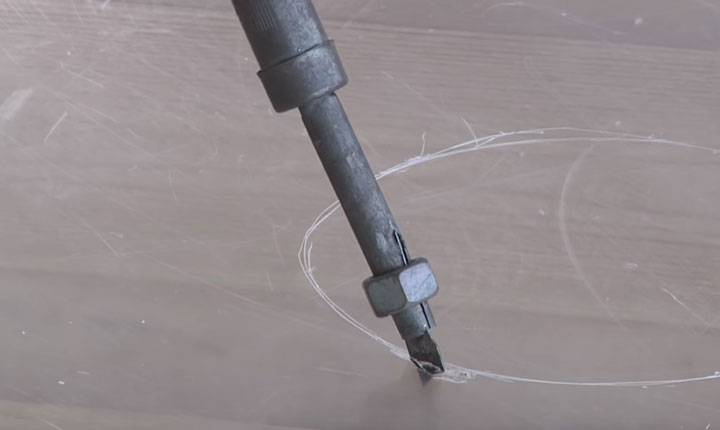

Можно приспособить 60-100Вт паяльник, надев на его разрезанное жало лезвие от канцелярского ножа.

В итоге получите универсальный резак любых пластиковых деталей.

Если же не хотите портить паяльник, то воспользуйтесь дремелем со специальными насадками.

С этой бормашинкой процесс резки идет еще быстрее и точнее. Торцы полученного круга опять обрабатываете и шлифуете.

Само пластиковое кольцо воздуховода можно посадить внутри круга на герметик, либо использовать специальные замки. Они часто идут в комплекте.

Натягиваете замок до конца с обратной стороны и направляющая уже никуда не денется.

Несколько полезных советов по установке

1. Используйте качественные и прочные материалы

При изготовлении защитного экрана для кондиционера, обратите внимание на выбор материалов. Используйте прочные металлические сетки и крепкий металлический каркас

Это поможет обеспечить надежную защиту от механических повреждений и внешних воздействий.

2. Разместите экран правильно, чтобы обеспечить свободный доступ к кондиционеру. Установите защитный экран таким образом, чтобы не мешать свободному доступу к кондиционеру для технического обслуживания и ремонта. Учтите, что единственные отверстия в экране должны быть достаточного размера, чтобы позволять проходить рукам и инструментам.

3. Поставьте защитный экран на адекватном расстоянии от кондиционера. Оставьте достаточное расстояние между кондиционером и защитным экраном, чтобы обеспечить нормальную циркуляцию воздуха. Недостаточная вентиляция может привести к перегреву и снижению эффективности работы кондиционера.

4. Проверьте надежность и крепеж. Перед установкой защитного экрана, убедитесь в надежности и качестве крепежных элементов. Проверьте крепление сетки к каркасу на прочность и надежность. Разработайте удобную систему для фиксации экрана, чтобы он надежно прилегал к кондиционеру и не провисал.

5. Поддерживайте чистоту и регулярно обслуживайте экран и кондиционер. После установки защитного экрана, регулярно проверяйте его состояние и чистоту. Удаляйте пыль, грязь и насекомых, которые могут скапливаться на поверхности экрана. Также следите за чистотой и исправностью кондиционера, чтобы он мог работать на оптимальной мощности.

Как сделать своими руками?

В качестве материала для изготовления экрана в домашних условиях подойдет пластик, оргстекло или картон (толщиной около 4 мм). Более тонкий лист во время вибрации создает шумы, а слишком плотный – утяжеляет изделие. Прежде чем выкраивать экран, лучше сделать шаблон из бумаги. Далее стоит придерживаться пошаговой инструкции.

Шаблон прикладывают к пластику или оргстеклу и производят разметку. Намечают также места сгибов и нахождения саморезов. Затем с помощью ножа или стеклореза убирают лишние части. Аккуратно по разметке сгибают стороны экрана. Для этого оргстекло укладывают на стол так, чтобы его края оставались на весу

С помощью прогревания строительным феном смягчают материал и осторожно сгибают пластину, стараясь выдерживать угол в 40–65 градусов

Примеряв изделие и сделав отметки на стене, конструкцию к ней крепят саморезами Важно, чтобы экран располагался в 30–40 см от блока кондиционера, тогда он не помешает работе оборудования, а воздуху будет достаточно места для выхода. Гораздо проще дома изготовить дефлектор из картона. Внешний вид будет уступать пластику или оргстеклу, но зато не понадобятся строительный фен и саморезы

Картонное изделие можно монтировать на двусторонний скотч. Улучшить внешний вид поможет оклеивание экрана любой понравившейся картинкой

Внешний вид будет уступать пластику или оргстеклу, но зато не понадобятся строительный фен и саморезы. Картонное изделие можно монтировать на двусторонний скотч. Улучшить внешний вид поможет оклеивание экрана любой понравившейся картинкой

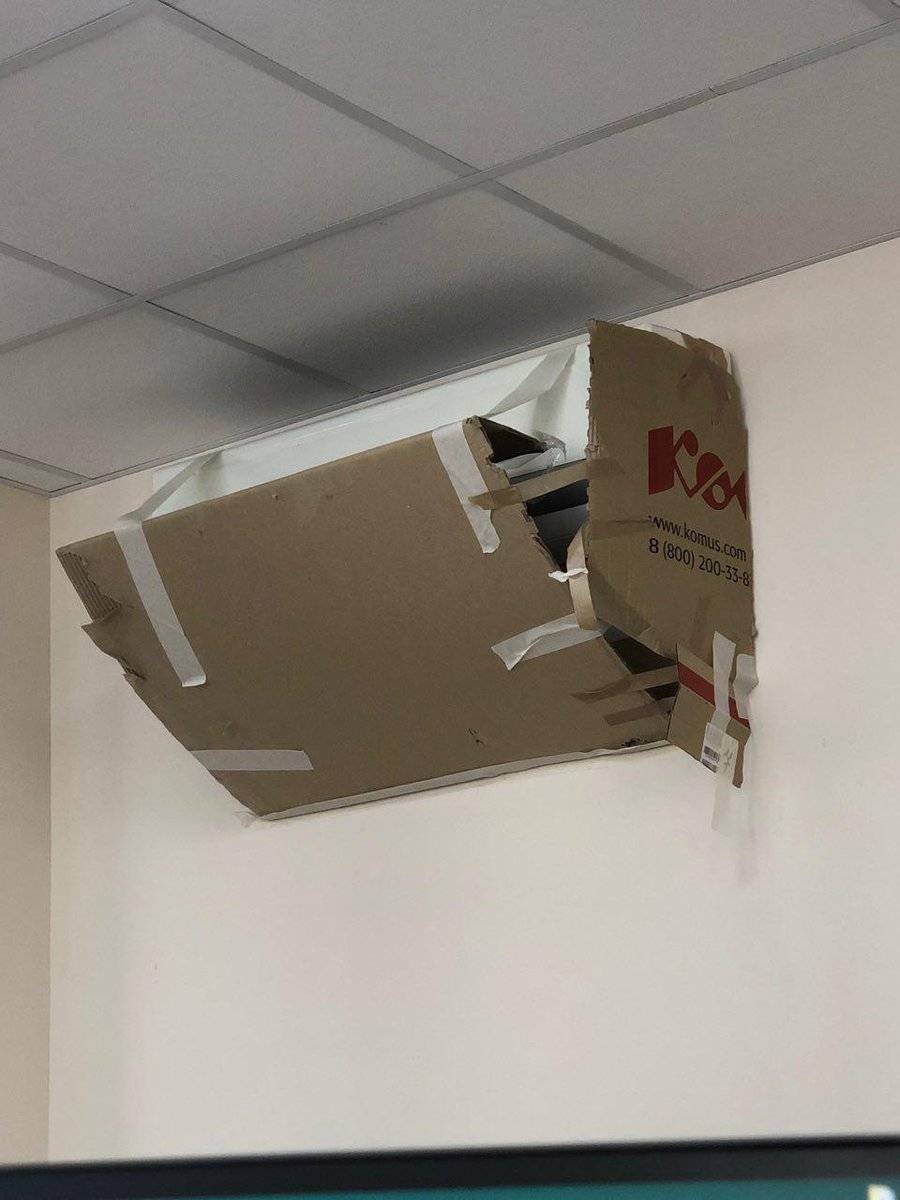

Гораздо проще дома изготовить дефлектор из картона. Внешний вид будет уступать пластику или оргстеклу, но зато не понадобятся строительный фен и саморезы. Картонное изделие можно монтировать на двусторонний скотч. Улучшить внешний вид поможет оклеивание экрана любой понравившейся картинкой.

Мастер-класс по изготовлению защитного экрана смотрите далее.

Экран для кондиционера своими руками – защитный дефлектор отражатель под кондиционер, чтобы дул вверх, а не вниз + фото

Устройства климат-контроля — прекрасное изобретение, которое позволяет создать оптимальный температурный режим в помещении. Но, каждому обладателю кондиционера и сплит-системы знакомы проблемы, которые создает направленный поток холодного воздуха, своего рода сквозняк. Начиная от банального насморка и заканчивая болями в спине, простудой и выходом на больничный.

Не лучшая ситуация в частных домах и квартирах. В стремлении охладить как можно большую площадь, в них часто устанавливаются мощные кондиционеры. Естественно, непосредственно под кондиционером находится опасно для здоровья, особенно детям и пенсионерам.

Парадокс в том, что возникают проблемы, благодаря устройству, назначение которого их устранять. И вместо того, чтобы продуктивно работать в прохладе, создаваемой охладительным прибором, потребитель начал думать, как сделать чтобы кондиционер не дул вниз.

Как выглядит защитный экран для кондиционера

Обычно это лист прозрачного пластика – ведь экран не должен «бросаться в глаза», уродуя  интерьер. Такой лист крепят на некотором удалении от сопла кондиционера, под углом к опорной поверхности, на которой зафиксирован внутренний блок климатической установки. Толщина листа – не менее 3 миллиметров.

Способы крепления экрана:

• Фиксация на болты или саморезы — в этом случае лист с отогнутым краем прикручивают к стене. То есть экран размещают перед кондиционером.
• Фиксация на подвесе – в этом случае в краях изогнутого листа высверливают отверстия для стыковки с кронштейном или соединения с тросом. То есть экран размещают под кондиционером.

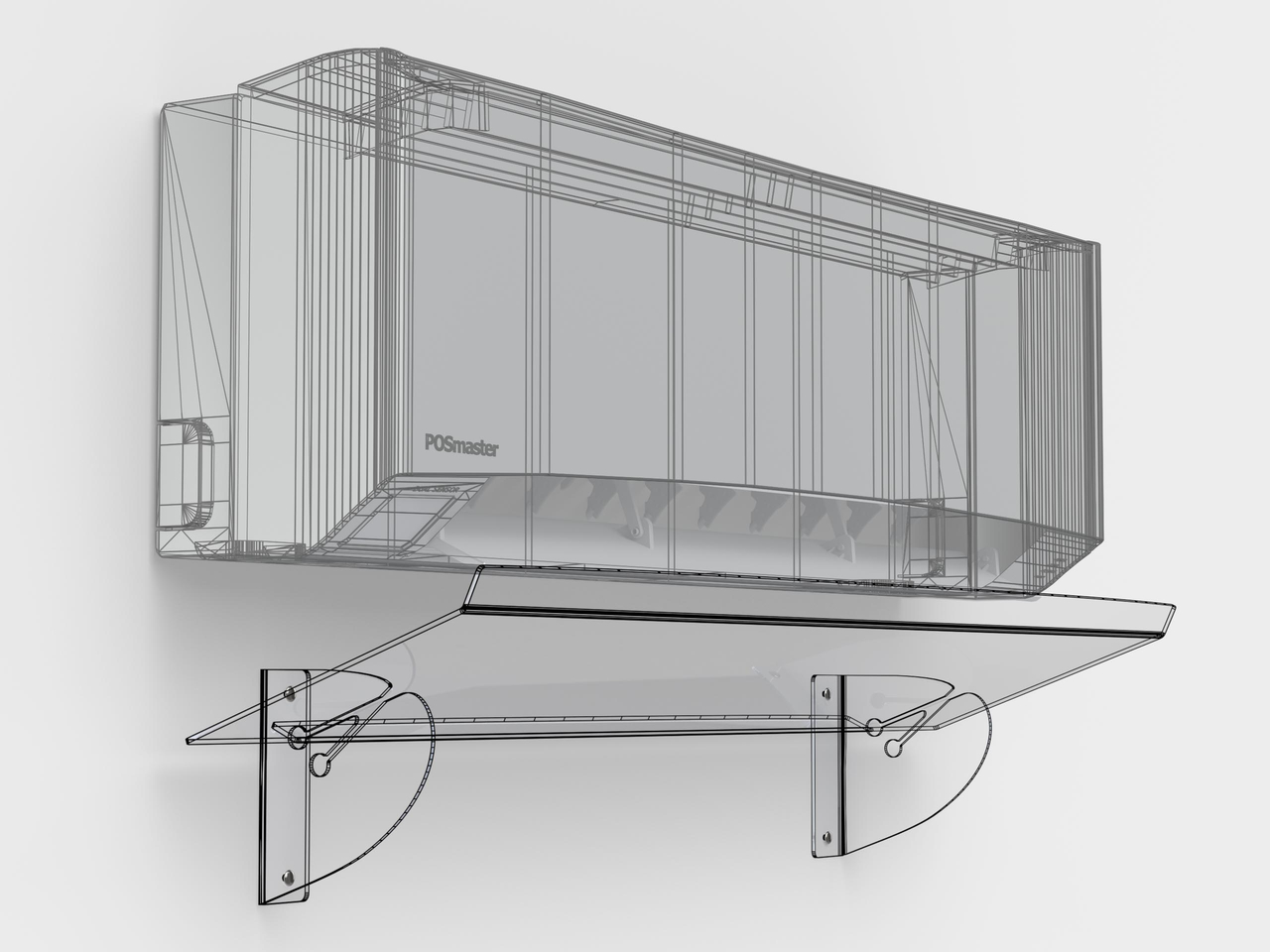

• Фиксация на кронштейне  – в этом случае экран отражатель для кондиционера «навешивают» на корпус внешнего блока. То есть отражатель располагается и под кондиционером и перед ним.

При этом способ фиксации зависит только от разновидности кондиционера, оборудуемого защитным экраном.

Разновидности защитных экранов

Ассортимент кондиционеров поражает разнообразием моделей и обилием производителей, среди которых встречаются и уважаемые бренды и компании-новички. Для рынка защитных экранов такое разнообразие не характерно.

Ведь в сортаменте отражателей потока кондиционированного воздуха можно выделить лишь три типа изделий, а именно:

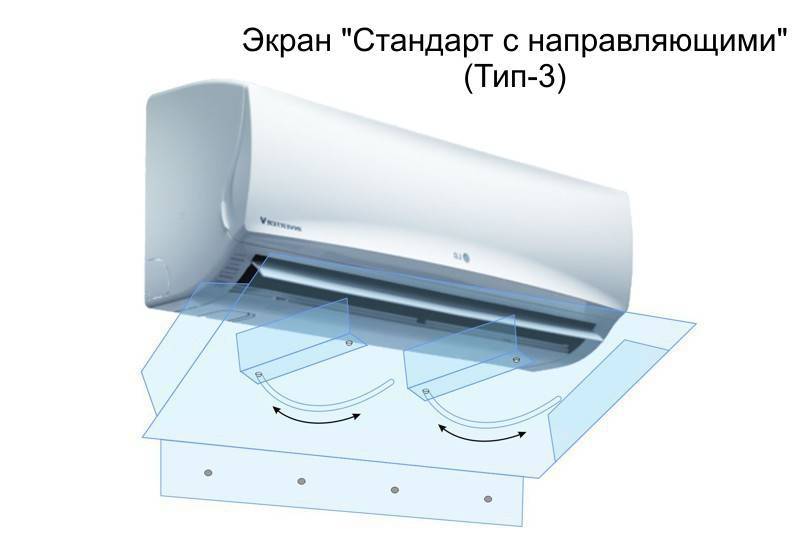

Принцип действия экрана отражателя для кондиционера

• Экран для кондиционера настенный, который крепится к стене на болты или саморезы. Такие отражатели обслуживают стандартные настенные блоки.
• Экран-отражатель навесной, который крепится к корпусу климатической установки. Таки отражатели обслуживают и напольные, и настенные модели.
• Экран для кассетного кондиционера, который крепится к потолку на подвесы. Причем помимо кассетной установки такой отражатель можно использовать в паре с канальным кондиционером, монтируя его перед соплом вентиляционной решетки (или под ним).

Сколько это стоит?

Типовой экран отражатель стоит до 100-120 долларов США.

Причем на стоимость экрана влияют следующие параметры:

• Габариты сопла или внутреннего блока кондиционера – чем они больше, тем дороже отражатель.
• Дизайн экрана – лист прозрачного пластика обойдется дешевле отражателя, оформленного под арт-объект или элемент декора.
• Способы крепления отражателя – фиксация на саморезы стоит дешевле, а система со сложными подвесами – дороже.

В итоге стоимость навесного отражателя, закрепляемого на корпусе кондиционера, равна 2-5 тысячам рублей. Настенные модели обойдутся в 1,5-3,5 тысячи рублей. А экраны на подвесе стоят не менее 4,5 тысяч рублей, а верхний ценник в этом случае приближается к 7000 рублей.

Монтаж экрана отражателя для настенного кондиционера

Монтаж защитного отражателя для кондиционера

• Вначале нужно определить месторасположение отражателя. Для этого нужно включить кондиционер и приложит  к стене экран, удерживая его руками. Направление потоков и отсутствие сквозняка под блоком в этом случае оценивается тактильно, по личным ощущениям.
• Далее нужно отметить маркером, сквозь монтажное отверстие положение первого фиксирующего элемента. После чего с помощью уровня выставляют идеальную горизонталь и маркируют положение второго фиксирующего элемента.
• Следующий шаг – высверливание глухих отверстий на месте маркированных отметок. Дл этого используют перфоратор или дрель со сверлами по бетону. В конце в отверстия вбивают полимерные вкладыши. Если кондиционер висит на деревянной стене, то этот этап можно пропустить.
• Далее мы «навешиваем» экран, последовательно вкручивая во вкладыши саморезы. Причем под экран подкладывают силиконовую шайбу, а перед ним – стальную. Они обеспечат плотный контакт хрупкой панели с опорной поверхности без риска разрушения края отражателя.

В конце вы включаете кондиционер и наслаждаетесь прохладным воздухом без сквозняков.

Как сделать экран для кондиционера

Опираясь на опыт лидеров отрасли, каждый человек может сделать экран-отражатель для кондиционера своими руками.

Для работы понадобится:

• материал основы (пластик, оргстекло, фанера и т.п.)
• крепеж (метизы, двусторонний скотч);
• инструмент (уровень, дрель, нож или стеклорез, шуруповерт).

Порядок изготовления экрана из оргстекла:

Важно! Уделите внимание толщине материала для экрана. Так, для оргстекла минимальная толщина 3 мм. В противном случае экран будет передавать вибрации и шум

В противном случае экран будет передавать вибрации и шум.

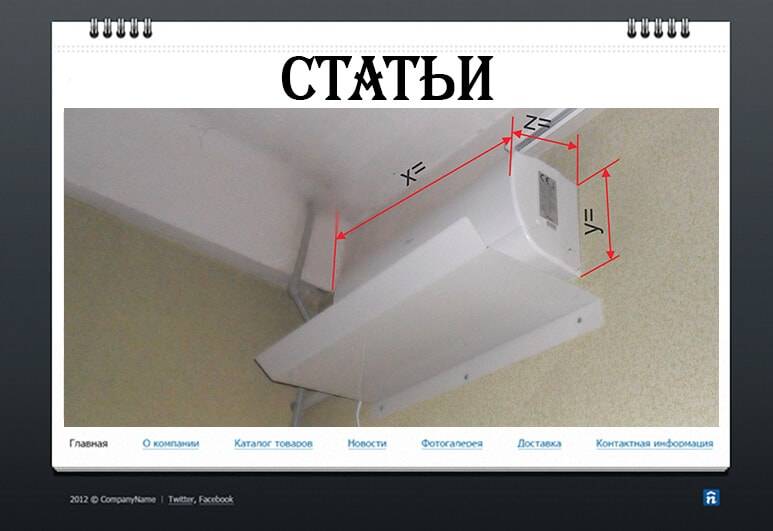

Снимаем замеры.

Важно! От кондиционера до экрана должно быть не меньше 350 мм. К примеру, настенный кондиционер и размеры экрана приведены на схеме слева

Для потолочного (схема справа) нужно замерять длину и ширину

К примеру, настенный кондиционер и размеры экрана приведены на схеме слева. Для потолочного (схема справа) нужно замерять длину и ширину.

Схема экрана для настенного кондиционера

Схема экрана для потолочного кондиционера

Подготавливаем материал основы, к примеру, оргстекло, с ним легко работать. Размер заготовки должны превышать размеры внутреннего блока на 150-200 мм.

Делаем выкройку.

Для этого с одной стороны заготовки нужно отметить 200-300 мм. Это будущее крепление. По бокам отметить по 50-80 мм. «Крылья» нужны чтобы перенаправлять воздух из кондиционера в потолок. Образованные отрезками квадраты можно вырезать полностью или сделать пропил. Схема раскроя экрана представлена на рисунке ниже.

Чертеж экрана для кондиционера

Чертеж экрана для кондиционера

Изгибаем оргстекло. Для этого выкройку нужно уложить на край стола так, чтобы нужная часть свисала. Путем нагревания (например, строительным феном) выступающая часть начнет пригибаться. Нужно выгнуть до угла в 40-45о.

Сверлим отверстия для метизов.

Установка — крепим готовый дефлектор на стену с помощью метизов (зависит от стенового материала). Многие советуют производить монтаж с помощью двустороннего скотча, но такой крепеж ненадежен (подойдет только для бумажного отражателя), конструкция экрана из стекла может просто отвалиться.

Важно! Прежде чем крепить экран определитесь с местом расположения коммуникаций (в частности, электропроводки). В противном случае, их можно повредить при крепеже

Экран для потолочного кондиционера изготавливается по тому же принципу, только сгибать нужно все 4 стороны выкройки, а крепить к потолку.

Дизайн экрана для кондиционера

Делать экран-отражатель для сплит-системы лучше всего из прозрачного материала. Он органично вписывается в любой интерьер. Однако, чтобы придать экрану индивидуальность можно наклеить на него пленку с изображением. Декоративный экран для кондиционера может внести изюминку в общий декор помещения. Интересным штрихом будет дополнительная светодиодная подсветка, которая может превратить экран в светильник.

Заключение

Как видим, никаких сложностей с изготовлением экрана для кондиционера своими руками не возникает. Как нет необходимости в дорогостоящем материале или специальном инструменте. Главное, что при минимальных затратах результат будет просто отличным, а сделанный собственноручно экран ничем не будет отличаться от заводских аналогов.

Как иначе называют прибор для измерения влажности воздуха?

Влагоме́р — прибор, измеряющий абсолютное содержание влаги в процентном отношении ко всей массе газа или твердого материала (в том числе сыпучих), часто отождествляемый с прибором измерения влажности воздуха гигрометром, который является одним из видов влагомеров.

Что лучше открытое окно или кондиционер?

Выбор между открытым окном и кондиционером зависит от ряда факторов, таких как наличие на улице шума, пыли, аллергенов, влажности и температуры, а также от личных предпочтений и потребностей.

Открытое окно может быть хорошим выбором, если на улице прохладно и свежо, нет шума, пыли, аллергенов, дыма или других вредных веществ. Кроме того, открытое окно может предоставить естественную вентиляцию и улучшить качество воздуха в помещении.

Однако в некоторых случаях кондиционер может быть предпочтительнее

Кондиционеры могут обеспечить более точный контроль температуры и влажности в помещении, что особенно важно в жаркую и влажную погоду. Кондиционеры также могут фильтровать воздух, удаляя пыль, аллергены и другие вредные вещества

Таким образом, выбор между открытым окном и кондиционером зависит от конкретных условий и потребностей. Если на улице прохладно и свежо, и нет вредных веществ, то открытое окно может быть лучшим выбором. В других случаях, например в жаркую и влажную погоду, кондиционер может быть более предпочтительным.

В каких случаях нужно устанавливать экран кондиционера, и что он собой представляет

Расположенное на стене кондиционирующее устройство не всегда удачно дует в спину. Это может доставить немало проблем человеку, пораженному холодным потоком воздуха техники. Шутить со сквозняком может быть весьма опасно, а чтобы избежать агрессии потока холодного воздуха, целесообразно установить дефлектор.

В офисе экран для кондиционера нужно монтировать если:

• Если рабочее место сотрудника находится прямо под кондиционером;
• В случае недостатка мощности вентиляторов, если кондиционер охлаждает всего один угол в помещении, либо гонит холодный воздух под стойку «ресепшена».

Многие владельцы, чтобы позаботиться о своих клиентах и персонале, заказывают монтаж защитных экранов для кондиционеров, имеющихся на предприятии, заведении и т.д.

В квартире использовать экран-дефлектор нужно:

• Если кондиционер находится непосредственно над кроватью, чтобы холодный воздух не дул на вас;
• В случае перепланировки в квартире, если вы переставили мебель, а кондиционер оказался совсем не там где следовало;
• Прохлада вырабатывается техникой, направляется воздушным потоком вниз под углом 45 градусов, таким образом, проходя мимо, вы все равно будете попадать под воздействие холодного воздуха.

Экран для кондиционера

Таких примеров существует масса, но это основные, объясняющие для чего нужен экран кондиционера в помещении. В конечном итоге никому не хочется подхватить простудное заболевание в самый разгар лета, а после мучиться с температурой в свой отпуск. Хотя простудой можно и не отделаться. Все чаще и чаще встречаются случаи пневмонии, вызванной переохлаждением организма.

Дефлектор представляет собой специально сформированный акриловый лист, дающий возможность править аэродинамический профиль техники учитывая специфику ее размещения в помещении. Они изготовляются из разного оргстекла: цветного дымчатого, зеркального флуоресцентного самой разной толщины. По ширине защитный экран для кондиционера варьируется от 700 до 1200 мм. Шаг их составляет 50, а глубина 200-400 мм. Самодельный экран для кондиционера ничем не хуже промышленного, а сделать его не составит большого труда.

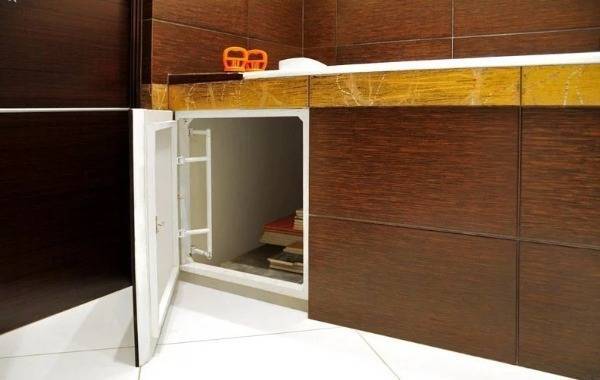

Ревизионный люк

При необходимости постоянного доступа под ванну, например, для хранения тазов-ведер, моющих/чистящих средств, в кладку или каркасную систему встраиваются дверки или люки. Промышленность выпускает ревизионные люки с дверками распашного, сдвижного и откидного типа с обычными и нажимными механизмами открывания.

Проем под люк нужно сделать в нижней передней части ванны. Именно здесь проходят канализационные трубы, стоит трап и сифон. При наличии в чаше гидромассажных форсунок потребуется несколько люков или съемная передняя панель.

Таким образом, изготовить экран собственным силами можно по двум технологиям, облицевать практически любыми материалами. Для увеличения качества обслуживания инженерных систем в конструкцию могут быть добавлены дверки и люки.

Кондиционер из холодильника

Для создания использовался небольшой переносной холодильник

Этот вариант является самым трудным из всех вышеперечисленных. Для него нужно обладать большим количеством инструментов, а также техники. Если нет готовности разбираться в инструкции, то выбирайте любой из вышеперечисленных методов. Но именно этот кондиционер наиболее эффективный в плане охлаждения. Многие говорят, что практически не чувствуется разницы с реальными агрегатами, этот плюс и заставляет браться за работу.

Практически у каждого есть старая и не нужная холодильная установка. Она может стать прекрасной основой для создания кондиционера своими руками. Если не вдаваться в подробности – то это универсальный агрегат. Его можно легко назвать настоящим кондиционером, ведь принцип действия почти аналогичен. Он заключается в переносе тепла через фреон и испаритель к конденсатору.

Нужно иметь при себе сразу несколько единиц техники:

1. Целых 2 вентилятора, лучше всего маленьких. Хотя все зависит от желаемых размеров. Возможно, холодильная установка имеет большие габариты.
2. Пластиковая трубка, длину подбираем, отталкиваясь от первого пункта.
3. Электролобзик, который может заниматься отпиливанием металла.
4. Небольшое количество монтажной пены.
5. Старая холодильная установка.
6. Клей.

Как видно, приобретать все это самостоятельно не очень выгодно. Поэтому вариант интересен тем, кто имеет минимум половину перечисленных инструментов. Зачастую это вентиляторы и холодильная установка, которые уже давно завалялись в гараже или на шкафу. Не стоит сразу бежать в магазин и покупать их, если нет ничего необходимого при себе. Хотя, в любом случае, этот вариант будет дешевле простого кондиционера в несколько раз. А эффективность практически аналогична.

Изготовляем кондиционер из холодильника:

• Просверливаем небольшое отверстие для вентилятора прямо в дверце холодильной установки. Размеры опять же зависят напрямую от размеров той или иной техники. Нужно все просчитывать.
• Устанавливаем вентилятор в дверцу так, чтобы он вдувал воздух внутрь. Закрепляем его клеем.
• Рядом с первым отверстием нужно проделать следующее. Оно будет отвечать за выход холодного воздуха изнутри конструкции.
• Вставляем во второе отверстие пластиковую трубку.
• Заделываем щели с помощью монтажной пены, все делаем аккуратно.
• Второй вентилятор нужно устанавливать так, чтобы он был направлен на конденсатор. Это позволит отводить тепло в несколько раз лучше.
• Включаем в сеть холодильник, а затем вентиляторы, начинаем охлаждение помещения.

Это идеальный вариант переносного и компактного кондиционера своими руками. Если все сделать по инструкции – получается отличный самодельный прибор. Он обладает хорошей мощностью и является хорошим заменителем настоящего кондиционера. При наличии холодильной установки, траты будут минимальными. Если же все есть в наличии – начинайте создание такого агрегата прямо сейчас!

Инструменты для монтажа кондиционеров

Качество работы будет напрямую зависеть от:

• опыта монтажной бригады, который придется нарабатывать (по отзывам – до третьего поставленного кондиционера);
• качества инструментов.

Минимальная мощность перфоратора — 800 Вт

Оборудование для монтажа кондиционеров должно быть следующее:

1. Перфоратор для сверления стены. Мощность должна быть соответствующая, так как придется делать отверстие в 50 — 60 мм, в которое будут протягиваться несколько труб сразу – кабель, две трубки с фреоном, гофра от конденсата. Можно сразу купить дорогую модель, например – Бош или Макита, чтобы работать и не думать о ремонте инструмента. Но выбирают и более дешевые – Интерскол или AEG. Главное, чтобы мощность позволяла бурить бетон или кирпич — не менее 800 Вт.

2. Бур для сверления не менее 40 мм в диаметре. Лучше выбирать с усиленным хвостовиком, с ударной функцией. Должны совпадать форматы патрона, SDS-max – оптимальный вариант. Выпускают такой товар фирмы Хитачи, Сигма. В процессе установки систем кондиционирования придется пробивать отверстия в бетоне, в кирпиче, в натуральном камне. Бур должен работать безотказно.

3. Второй перфоратор, предназначенный для сверления отверстий для креплений внешнего и внутреннего блоков со сверлами. В основном будут использоваться диаметром 10 и 6 мм. Аккумуляторные дорогие модели хорошо подходят, потому что заряд держат долго, а работать иногда приходится на новых объектах, где есть перебои с питанием.
4. Вакуумный насос. Нельзя использовать переделанный насос из-под холодильника или еще чего-то подобного, так как задача ставится полностью осушить систему от пара и примесей, а не только удалить воздух. Если заниматься установкой профессионально, нужен двухступенчатый насос для работы с двумя марками фреона. Сервисное обслуживание откажется проводить ремонтные работы бесплатно, так как монтаж будет переделываться, и в этом будут виноваты монтажники.
5. Манометрический коллектор. Желательно приобретать сразу фирменный цифровой. Стоит дорого, но цена оправдана. Диапазон замеров – до 60 Бар. Прибором будет проверяться вакуум и проводиться тест на герметичность системы. В памяти устройства  находится до 60 видов хладагентов, есть возможность добавить редкоиспользуемые. Особенно необходимы при большой длине труб во время установки промышленного оборудования – это на будущее.
6. Вальцовки для медных труб. Продаются в наборе. Влияют на качество соединения с вентилями.
7. Труборезка и устройство для сгибания медных труб, похожие на те, что применяются для металлопластиковых.
8. Гаечные ключи различного диаметра. Будут применяться для крепления блоков снаружи и внутри.
9. Шестигранники для откручивания вентилей. Без них не получится запустить хладагент в трубы.
10. Отвертки для подсоединения электропитания.
11. Уровень. Пригодится для замеров наклона конденсаторной трубки, чтобы не застаивалась жидкость.
12. Кусачки для зачистки проводов. Если есть – использовать зачистку.

Опрессовка азотом позволит избежать трудозатратного ремонта в будущем

Кроме данного списка могут пригодиться пассатижи или молоток – деревянный и металлический, а также расходные материалы – болты, металлопластиковые и медные трубы, настенные крепления, фреон, масло для вакуумного насоса.

Многие мастера избегают проведения процедуры опрессовки азотом. Это не рационально. В случае монтажа магистралей в подвесной потолок отыскать непроверенную течь будет сложно: придется разбирать конструкцию потолка. Поэтому лучше не рисковать и приобрести баллон с азотом и понижающий редуктор. Это дополнительные расходы, но работа будет сделана качественно.

Для самостоятельной установки сплит-систем вышеуказанных инструментов будет достаточно.

Типы и виды защитных экранов для кондиционера

Классификация, разновидности и варианты устройства

1. в зависимости от вида кондиционера:

Экран для настенного кондиционера Экран для настенного кондиционера (для внутреннего блока)

Поскольку сплит-системы являются наиболее распространенными системами, которые применяются и дома, и в офисных помещениях, то и отражатели данного вида встречаются наиболее часто.

Несмотря на то, что многие производители изготавливают экраны только под заказ, экран для сплит-системы стандартного размера можно приобрести уже в готовом виде.

Экран для потолочного кондиционера Экран для потолочного кондиционера.

Файнколы или потолочные кассетные кондиционеры также не идеально распределяют охлажденный воздух, а поэтому нуждаются в установке экранов.

Экран для кассетного кондиционера Экран для кассетного кондиционера

Действует аналогично экрану для сплит-системы, направляя воздух в потолок, благодаря бортикам, загнутым кверху.

Отражатель для блоков при централизованном кондиционировании.

Из гофрокартона (наиболее дешевый вариант экрана, выполненный из картона и подручных средств в домашних условиях) и пластика (из-за непрозрачности не всегда вписывается (сочетается) в дизайн интерьера помещения)

Экран для кондиционера из кортона

Экран для кондиционера из пластика

Из оргстекла и акрила (самый популярный материал для изготовления экранов)

Экран для кондиционера из листового органического стекла (слева) и акриловый (справа)

Из поликарбоната и металла

Экран для кондиционера из поликарбоната

Экран для кондиционера металлический (нержавейка, хромированная сталь)

3. по способу устройства (представлены на схеме)

Варианты устройства экранов для кондиционера

• поворотный;
• стандартный (фиксированный);
• с направляющими.

4. по способу крепления

• крепление к стене (используются саморезы);
• крепление к кондиционеру.

5. по способу изготовления:

• кустарный;
• заводской;
• сделанный собственноручно.

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

• герметизация штуцеров трубопроводов;
• отключение и демонтаж с фасада внешнего блока;
• демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Демонтаж наружнего блока

Есть два способа:

• Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
• Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

• Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
• Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

• снимают крышку корпуса;
• отсоединяют кабели и провода;
• обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
• обрезают дренажную трубу, сливают конденсат;
• «отщелкивают» защелки крепления корпуса к монтажной пластине;
• снимают блок и откручивают со стены пластину.

Как сделать своими руками?

В качестве материала для изготовления экрана в домашних условиях подойдет пластик, оргстекло или картон (толщиной около 4 мм). Более тонкий лист во время вибрации создает шумы, а слишком плотный – утяжеляет изделие. Прежде чем выкраивать экран, лучше сделать шаблон из бумаги. Далее стоит придерживаться пошаговой инструкции.

Шаблон прикладывают к пластику или оргстеклу и производят разметку. Намечают также места сгибов и нахождения саморезов. Затем с помощью ножа или стеклореза убирают лишние части. Аккуратно по разметке сгибают стороны экрана. Для этого оргстекло укладывают на стол так, чтобы его края оставались на весу

С помощью прогревания строительным феном смягчают материал и осторожно сгибают пластину, стараясь выдерживать угол в 40–65 градусов

Примеряв изделие и сделав отметки на стене, конструкцию к ней крепят саморезами Важно, чтобы экран располагался в 30–40 см от блока кондиционера, тогда он не помешает работе оборудования, а воздуху будет достаточно места для выхода. Гораздо проще дома изготовить дефлектор из картона

Внешний вид будет уступать пластику или оргстеклу, но зато не понадобятся строительный фен и саморезы. Картонное изделие можно монтировать на двусторонний скотч. Улучшить внешний вид поможет оклеивание экрана любой понравившейся картинкой

Гораздо проще дома изготовить дефлектор из картона. Внешний вид будет уступать пластику или оргстеклу, но зато не понадобятся строительный фен и саморезы. Картонное изделие можно монтировать на двусторонний скотч. Улучшить внешний вид поможет оклеивание экрана любой понравившейся картинкой.

Мастер-класс по изготовлению защитного экрана смотрите далее.
