Защита от протечек воды в квартире: устройство, компоненты, выбор

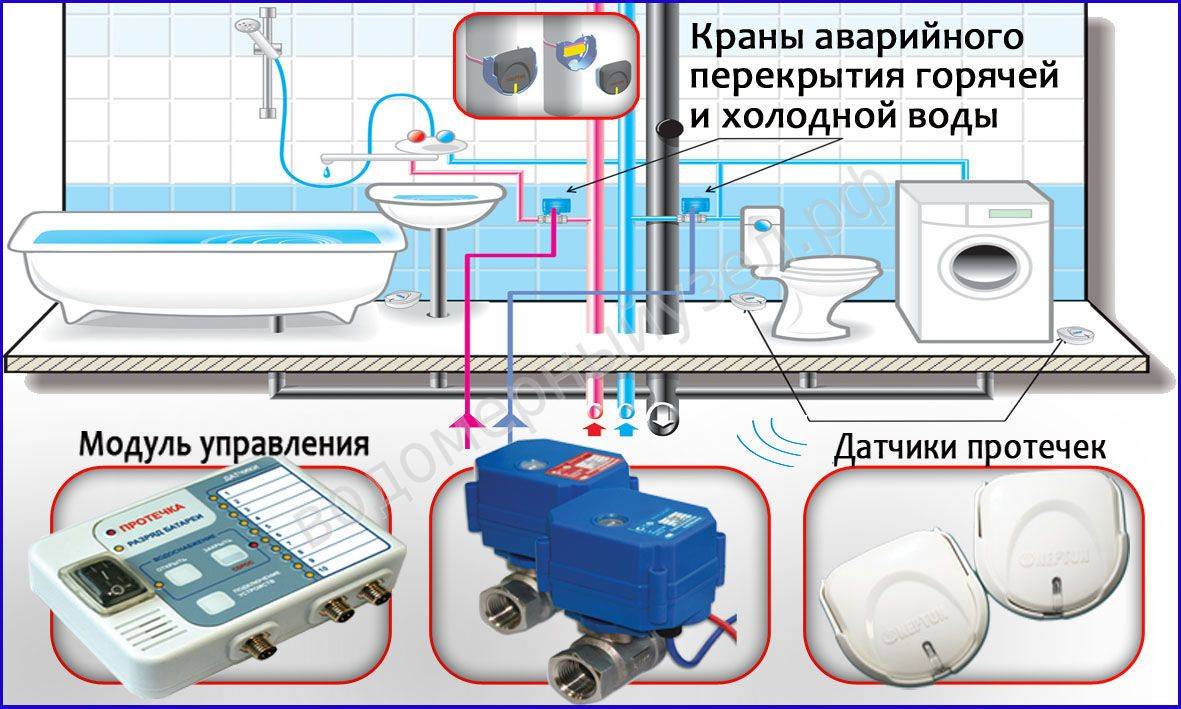

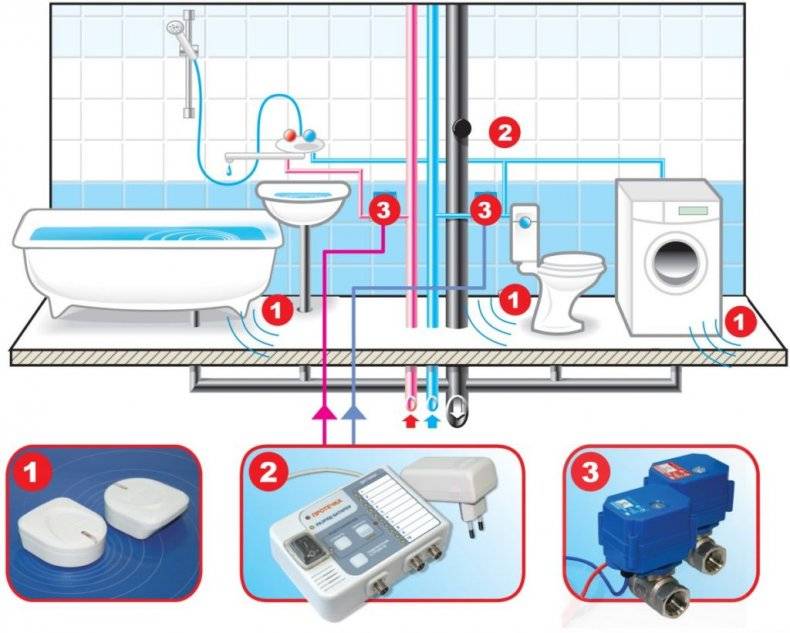

Общая схема и этапы установки

Одно из преимуществ защитной системы от протекания заключается в простоте монтажных работ и небольшом количестве времени, которое требуется для сборки. По сути, такая система представляет собой некий конструктор, который собирается с помощью специальных разъемов. Выполнить такую сборку можно своими руками.

https://www.youtube.com/watch?v=m5Wyp_s3RQc

Монтаж системы состоит из таких этапов:

Разметка участков, где будут находиться датчики, краны и контроллеры;
Укладка и соединение всех нужных проводов;
Врезка шаровых кранов с электроприводами;
Установка датчиков и контроллера;
Подключение системы и ее проверка.

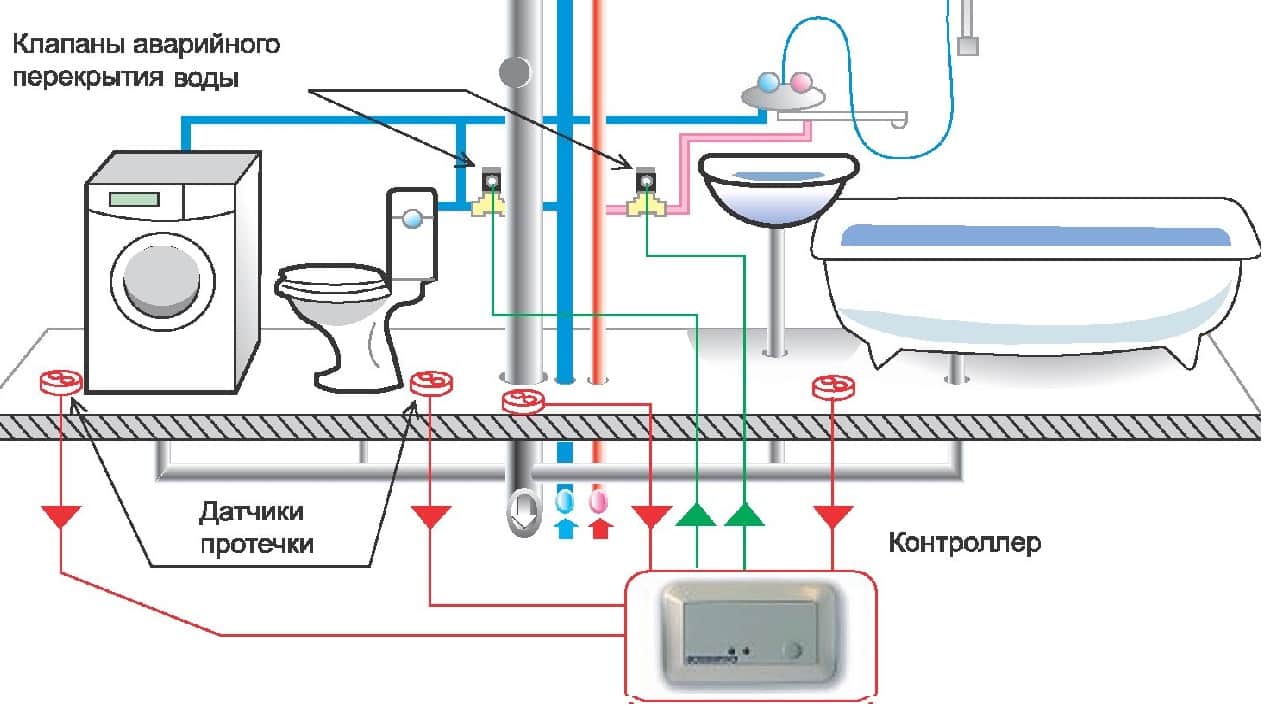

Существуют две основные схемы установки датчиков: на полу и под ним. При этом производители приборов рекомендуют именно второй вариант.

Перед установкой датчика следует посмотреть обучающее видео

Напольная схема предполагает, что короб с датчиком будет установлен прямо на пол электродами вниз. При этом корпус механизма крепится на специальный строительный клей или двусторонний скотч. Когда вода затечет под датчик, он обеспечит автоматическое перекрытие подачи жидкости, перекрыв вентиль. Такая схема простая, но несовершенная, так как вероятны ложные срабатывания.

Вторая схема предполагает установку защитного механизма под пол, выводя электроды наверх, примерно на 3-4 мм выше напольного покрытия, что исключает срабатывание прибора во время влажной уборки. Такой монтаж нужно сделать еще до укладки напольного покрытия.

Материалы для устранения протечек

Теплоноситель отопительной линии частных домов находится под давлением 1,5 – 2 атмосферы, его максимальная температура редко превышает 80º С. Используемые для устранения течи материалы должны выдерживать эти физические и температурные нагрузки. Для устранения протечек применяют:

Хомуты. Наиболее распространенный эффективный способ ремонта любых труб, металлические скобы выдерживают давление в системе до 70 атмосфер при теплоносителе с температурой 100º С и более (зависит от материала прокладок). Состоят из двух частей или одной подковообразной пластины, стягиваемых болтами, рассчитаны на стандартный диаметр труб (в продаже всегда можно найти нужный размер), используются только на прямых участках трубопровода.
Эластичные бинты. Резиновые эластичные бинты применяют для герметизации изогнутых участков или в местах расположения фитингов, если они протекают. Бинт не выдерживает подачу теплоносителя под большим давлением, поэтому после накручивания его придется армировать проволокой или стальным хомутом.

Рис. 5 Материалы для устранения течи в системе отопления

Ремонтные ленты. На строительном рынке можно купить представленные в широком ассортименте специальные ленты для ремонта труб (Силопласт). Перед проведением ремонта ленту заливают водой и затем наматывают на поврежденный участок трубопровода. После поляризации покрытие выдерживает давление до 40 атмосфер, температурный диапазон от -70 до +370 С., срок его службы составляет 50 лет.
Двухкомпонентные составы. Устранение течи специальными составами, наиболее популярными из которых является эпоксидная смола и холодная сварка, является эффективным методом борьбы с протечками на изогнутых участках или в труднодоступных местах. Для лучшей агдезии место герметизации должно быть сухим, очищенным от грязи, краски и жира, эпоксидную смолу лучше использовать в сочетании с обвязочными материалами – ткань, бинт, нейлоновые колготки, стеклоткань.

Рис. 6 Установка ремонтных хомутов в систему отопления – примеры

Светоотверждаемый пластик B. В комплект входит жидкий пластик и ультрафиолетовая лампа, под излучением которой залитый в свищ материал полимеризуясь отвердевает, рабочий температурный диапазон Bondic от -40º до +150º С.

Перечисленные способы устранения протечек является основными, для кратковременной заделки свища используют чопики (деревянные клинья), болты, цементные обмазки, различные клеи по отдельности и в сочетании с содой. Эти варианты неэффективны даже на короткое время и не могут быть основными методами устранения протечек в магистрали отопления с высокой температурой и давлением до 2-х атмосфер.

Установка системы

Процесс установки системы от протечек очень трудоемка и выполнить ее будет тяжело. Если нет уверенности в собственных силах, то лучше обратиться за помощью к специалистам.

Пошагово весь монтаж можно разделить на следующие шаги:

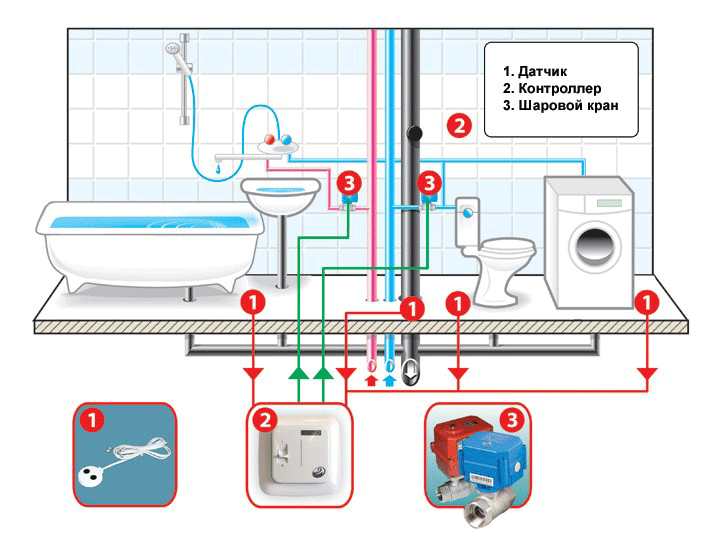

Нарисовать схему будущего расположения каждого элемента системы. На этом этапе нужно не только просчитать количество датчиков и кранов, но и количество проводов.
Установка кранов. Они располагаются на входах, сразу же после ручного вентиля.
Расположение датчиков. Основное их расположение — это просто пол, куда в дальнейшем поступает вода. Но как было замечено выше, место лучше найти такое, куда вода поступит в первую очередь.
Монтаж блока управления. Их в основном устанавливают в распределительных шкафах и уже потом подключают к электрической сети.
Проверка работы всей системы. После включения должны загореться зеленые индикаторы. Значит все хорошо работает. При попадании воды на датчик должен загореться красный

Настройка и подключение датчика Xiaomi

Вообще работу датчика можно настроить через три приложения:

Aqara Home

Apple Home Kit

MiHome

Вы его спокойно сможете подключить на IOS или Android и считывать все данные.

В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).

После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.

Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.

В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.

Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).

По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).

При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.

Однако рекомендуется все же открывать кран только вручную.

При срабатывании датчика через приложение приходит уведомление на смартфон.

Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?

В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.

При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.

Шаровые краны с приводами для автоматического перекрытия воды

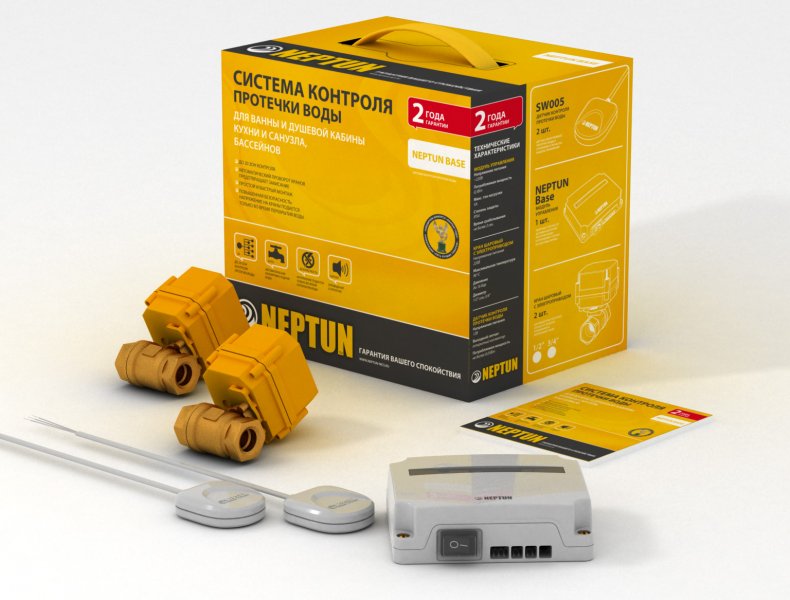

Краны, которые используются в системах контроля протечки воды Нептун — полнопроходные (не заужают сечение, не создают проблем потоку жидкости), диаметр — от 1/2 до 2 дюймов.

В самом бюджетном наборе — NEPTUN AQUACONTROL — используются шаровые краны произведенные на китайском заводе. Корпус крана, шарик, шток и шестерни сделаны из латуни, уплотнения — из фторопласта и каучука. Максимальное давление — 16 Бар

Вот именно на этот параметр стоит обратить внимание: в высотках часто при испытаниях системы могут давать большее давление. Если вы подбираете защиту от потопа для частного дома, этого давления хватит с головой. Но есть и еще один момент: питание этого крана только от 220 В

Но есть и еще один момент: питание этого крана только от 220 В.

Краны используются двух типов — на 16 Бар и на 40 Бар

Если вы не доверяете китайским изделиям, обратите внимание на другие комплекты. В них применяют краны итальянской фирмы Bugatti. Они отличаются большим рабочим давлением — до 40 Бар

Вот эти краны выдержат даже серьезные гидроудары, более высокой температурой жидкости (до 120°С), большим крутящим моментом привода (от 9 до 16 Нм). Питание — от 220 или 12 В

Они отличаются большим рабочим давлением — до 40 Бар. Вот эти краны выдержат даже серьезные гидроудары, более высокой температурой жидкости (до 120°С), большим крутящим моментом привода (от 9 до 16 Нм). Питание — от 220 или 12 В.

Кран Neptun Bugatti Pro 12 B 1/2″. Зеленый цвет корпуса указывает на то, что используется безопасное напряжение питания 12 ВольтКран Neptun Bugatti Pro 220 B 3/4″. Синий корпус привода указывает на то, что напряжение питания 220 ВольтЭлектрокраны Bugatti отличаются высокой надежностью — в редукторе используется металлические шестерни

Время закрытия кранов — 21 секунда. Это неплохое время. Есть системы, в которых кран закрывается быстрее (Аквасторож), но у них малый крутящий момент. Есть системы, в которых прилагаемое усилие больше (Гидролок), но закрываются краны до 40 сек. Так что контроль протечки воды Нептун по этому параметру находится посередине. Хорошо это или плохо — решать вам.

Обратите внимание на еще один немаловажный плюс кранов Neptun Bugatty для Нептуна — легко реализуется ручное управление шаровой заслонкой. Для этого на корпус выведен специальный рычаг. Чтобы закрыть или открыть кран вручную, надо плавно перевести рычаг в другое крайнее положение

Чтобы закрыть или открыть кран вручную, надо плавно перевести рычаг в другое крайнее положение.

Советы по выбору

В выборе системы обратите внимание на несколько основных аспектов:

Материалы. Они играют важную роль. Например, хрупкими материалами являются силумин и цинк, и потому они не являются настолько долговечными. Хорошими и крепкими станут краны из латуни и стали. Они не ржавеют, имеют специальное покрытие.
Длина провода. Он влияет на расстояние крана от контролера. Благодаря длинному проводу вы обеспечите самим себе быстрые монтажные работы и высокое качество полученного результата.
Тип датчиков. Проводные и беспроводные одинаково эффективны, правда работают разных источников. Например, проводные получают снабжение от специальных контролеров, а беспроводные работают от батареек и требуют периодической замены.
Количество датчиков. Разные производители выбирают разное количество, и оно влияет на стоимость и качество сигнала. Советуем изначально приобретать устройства с большим количеством датчиков, иначе придется докупать.

Тонкости монтажа

К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.

Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.

Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.

Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.

К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.

Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.

Сборка датчика протечки воды своими руками

Благодаря простому механизму соорудить проводной датчик можно своими руками. Течеискатель состоит из простых элементов, которые могут быть под рукой. Может, кое-что придется прикупить, но стоимость прибора все равно мелочная. Стоит понимать, что самодельная система только сигнализирует о проблемы, перекрыть воду она не сможет.

Необходимые материалы для работы:

Батарейка на 3 В – применяется устройство CR1632;
Транзистор BC816 или BC517 с NPN составной;
Резистор на 1-2 МОм;
Пьезоизлучатель в комплекте с генератором;
Пластиковая бутылка.

Процесс сборки предусматривает пошаговую инструкцию. Сначала потребуется ознакомиться со схемой конструкции. Дальше резистор припаивается к пьезоизлучателю. Затем подключается транзистор. Схема соединяется с батарейками с помощью синей изоленты.

Для создания корпуса потребуется большая бутылка, с которой срезают горлышко. Дно выполняется с одной из сторон бутылки, которую закрепляют с помощью клея. Потребуется выполнить 2 отверстия для вставки корпуса. В крышке также проделываются отверстия для пьезы. Накручиваем крышку на горлышко и проверяем работоспособность системы.

Датчик протечки воды – это надежная защита от потопа в доме. С помощью включения и отключения можно контролировать ее работу. Сам механизм может отличаться в зависимость от производителя, но основные элементы остаются неизменными. Интересно, что примитивный датчик можно соорудить своими силами. Для этого не нужно обладать особыми знаниями и материалами.

Зачем нужно и как установить?

Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.

Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.

Этапы установки системы защиты

Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза

После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.

Монтаж датчиков

Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.

Есть как минимум 7 мест, где датчик будет полезен:

Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
Хорошее место – под отопительным котлом, радиатором и т.п.
Также некоторые устанавливают оборудование вблизи насоса или бойлера.
Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
На кухне устройство располагается под сифоном.

Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты

Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм

Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.

Проводные или беспроводные?

Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.

Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные

Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.

Установка контроллера

Монтаж контроллера состоит из 5 этапов:

Сверлятся отверстия в месте, где будет располагаться коробка прибора.
С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
Происходит крепление установочной коробки.
Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
Рамка и передний корпус ставятся обратно.

Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.

Подключение и настройка

Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.

По габаритам оно чуть больше спичечного коробка.

С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.

Два контакта “L” и “IN” изначально замкнуты перемычкой.

Ошибка №3
Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.

Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.

L1 и L2 – это управляющие фазы, через которые подключается нагрузка.

S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.

Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.

На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.

В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.

После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.

Открываете первый шаг настройки – выбор местоположения (Select Room).

На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.

В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.

Как собрать и установить “Аквасторожа”?

Для того, чтобы собрать защитную систему от протечек “Аквасторож” с радио-блоком, требуется:

Добавить дополнительный блок для батареек, для чего вставить провода в гнезда специального разъема и соединить оба блока между собой.
Подключить плату с радио-базой в гнездо дополнительного блока с датчиками, предварительно отключив его.
Подключить необходимое количество датчиков кранов и проводные датчики в предназначенные для этого гнезда.
Установить внешний блок питания (при необходимости).
Соединить вместе обе половинки контроллера.

Таким образом, контроллер полностью собран, теперь важно соединить его с системой водопровода и где нужно разместить датчики. Для этого потребуется:

В наиболее подходящем месте поставить контроллер, закрепив его на специальной крепежной панели.
Перекрыть поток воды в водопроводной системе.
Установить специальные краны в подходящем месте, не забывая тщательно изолировать резьбу фумлентой.
Разместить нужное количество радио-датчиков во всех опасных местах на полу.
Подвести провода проводных датчиков к местам их установки. При этом, если необходимо, нужно просверлить стены, разрезать провод, после чего его снова соединить.
Разобрать датчик, прикрутить к полу его площадку, установить на нее сам датчик и закрыть всю конструкцию крышкой.

На плате контроллера правее гнезда, к которому подключаются блоки питания, находятся гнезда для подключения нескольких проводных датчиков. Без контроля обрыва цепочки датчиков возможно подключить только к нулевому гнезду. Оно имеет соответствующую маркировку «0». Для остальных датчиков с контролем обязательно необходимы.

Так выглядят установленные на место запирающие механизмы системы защиты от протечек «Аквасторож»

Если монтаж защитной системы «Аквасторож» осуществляется на уже давно смонтированный и действующий водопровод, то придется воспользоваться паяльником по полипропилену. Необходимо вырезать кусок трубы после задвижки на входе в квартиру и установить туда кран.

На представленном рисунке изображена схема подключения системы защиты от протечек «Аквасторож», которая помогает разобраться в порядке подключения всех элементов системы к гнездам платы контроллера

Еще несколько правее расположены разъемы для подключения кранов, которые установлены в системе. Они все без исключения работают одинаково, поэтому выбирать можно произвольно. После того, как все указанные выше соединения подключены, требуется проверить работу всей системы, протестировать ее, налив воды к датчику и продолжать успешно использовать.

Существуют и другие системы защиты от протечек, но все они работают на одинаковых принципах и не более сложны в установке. Поэтому, приобретя любой прибор, вы можете быть спокойны за состояние своей квартиры даже при длительном отсутствии.

Неполная защита от протечек

Первый вид – его ещё называют «неполная или частичная защита» заключается в следующем.

В стиральной машине или посудомойке в нижней части корпуса, расположен специальный поддон для сбора воды в случае протечки какого-то из узлов оборудования. Шланги, клапана, бак стиральной машины всё это находится над расположенным в нижней части поддоне, на котором в свою очередь установлен специальный поплавок с микропереключателем. Как только вода из разрыва или негерметичного соединения начнёт накапливаться в нижнем поддоне и поплавок поднимаясь вверх включает микропереключатель, сработает система защиты от протечки.

После срабатывания микровыключателя поплавка, стиральная или посудомоечная машина перекрывает клапана залива воды , включает насос слива, так же, может включиться звуковая сигнализация.

Такая система защищает владельца от возможных протечек воды внутри самой стиральной машины, но не защищает от возможного прорыва заливного шланга ведущего от магистрали водопровода, в связи с чем ,после использования стиральной машины, для исключения протечки при прорыве шланга, необходимо перекрывать подачу воды при помощи крана.

Особенности и отличия

Система защиты от протечек Аквасторож имеет некоторые особенности в алгоритме работы, есть и особые конструктивные решения. Насколько они нужны, хороши или нет — решайте сами. У каждого свои критерии оценки и видение ситуации.

Алгоритм работы

Собственно, сам принцип работы остается тем же. При появлении сигнала от датчика о наличии воды, контроллер посылает сигнал на закрытие кранов. Параллельно формируется звуковой и световой сигнал. Если коротко, это весь алгоритм работы. Но есть особенности, присущие именно Аквасторожу:

Опрос датчиков происходит постоянно. При «потере» система перекрывает краны.
Если обнаружено аварийное состояние крана — закисание, другие поломки, формируется аварийный сигнал (загорается светодиод) и подача воды перекрывается.
При пропадании сети 220 В, напряжение подается от источника автономного питания — 3 батареи R14 (тип «С»). После разряда батарей, питание происходит от встроенного источника бесперебойного питания. ИБП используется в качестве резервного источника питания при кратковременном (до 1 часа) отключении электричества в сети, даже если батареи отсутствуют. При этом в течение часа сохраняется работоспособность Системы с возможностью управления всеми подключенными кранами. Полный заряд ИБП достигается в течение 15 минут работы от батарей или блока питания. Длительность работы от полностью заряженного ИБП составляет 1 час, после чего Система запускает программу автозакрытия и уходит в режим «Сон».

Регулируемая чувствительность датчиков (высокая и низкая). Иногда датчики формируют сигнал из-за того, что в помещении повышается влажность и на контактах выпадает конденсат. Подстройка чувствительности позволяет подобрать порог срабатывания для каждого конкретного прибора. При случайном заливе датчиков (принимая душ, или моя пол, например) можно принудительно включить воду на 60 минут. После этого времени вода будет перекрыта. В версии «Эксперт» используются умные краны, которые самостоятельно контролируют положение заслонки и передают сигнал на контроллер. Провода от контроллера до кранов редко обрываются, но такие случаи бывают. В случае обрыва цепи питания, формируется специальный сигнал на блоке управления (загорается светодиод), вода перекрывается. Для профилактики «закипания» кранов, раз в две недели контроллер их закрывает/открывает в принудительном режиме.

Система защиты от протечек Аквасторож быстрее остальных закрывает краны. Но эта скорость негативно сказывается на усилии проворачивания кранов — крутящий момент самый низкий. Для того чтобы небольшой крутящий момент позволял двигать заслонку, разработана система дополнительных прокладок (две тефлоновых и одна пружинящая силиконовая), которые минимизируют трение — шарик проворачивается легче, чем в обычных кранах. Это и способствует тому, что они открываются/закрываются при малом прилагаемом усилии.

Безопасность и надежность

Еще одна область, в которой производители соревнуются — обеспечение безопасности и надежности системы. Безопасность — это понятно. Там, где встречаются вода и электричество надо быть особенно аккуратными. Для обеспечения безопасности система защиты от протечек Аквасторож питается только от напряжения 5 В. Такое питание подается на краны и блок контроля. На проводные датчики идет еще более низкое напряжение — 2,5 В. Это делает систему безопасной. Есть и другие особенности:

Три источника питания: блок питания с преобразователем 220/5 В; аккумуляторная батарея, три батарейки в контроллере. Есть возможность установить два дополнительных батарейных блока. Все батарейки в трех блоках могут поддерживать работоспособность системы на протяжении 9 лет (по заявкам производителей).
Как опция, может быть установлена кнопка дистанционного управления кранами (проводная и беспроводная). Ее располагают возле входной двери. Покидая квартиру или дом, можно перекрыть воду. Есть в двух вариантах — проводном и беспроводном.
Блоки с установленными батарейками проверяют уровень заряда. При его низком уровне включается световая сигнализация. Происходит это весьма заблаговременно — за 2-4 месяца до полного разряда, так что есть время для замены.
В случае если батарейки не поменяли, перед окончательным разрядом подается команда на закрытие кранов и система погружается в сон.

По степени автономии система защиты от протечек Аквасторож считается самой лучшей. Трехкратное резервирование питания поможет пережить очень длительный период отсутствия напряжения. Даже при полностью разряженных батарейках (всех) краны закроются за счет разряда мощных конденсаторов.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Некоторые технические моменты

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно

Подключение защиты от утечки через розетку

Есть еще два способа сборки подобной системы. В одном из них (“колхозный” вариант) вместо реле используется умная розетка от Xiaomi.

Провода от крана заводятся на разборную вилку, причем внутри нее подключается только нулевой и один из фазных проводов, который отвечает за закрытие. Второй фазный проводник остается свободным и изолируется.

В реальной жизни фактическое срабатывание системы может случиться один раз в течение несколько лет. Кран в этот момент закроет подачу и предотвратит утечку.

Чтобы его открыть, придется разобрать вилку, перекинуть фазные провода местами, включить ее в розетку, после чего все вернуть обратно как было.

Защита от протечки в этом случае работает аналогично вышерассмотренному варианту. При утечке и замыкании контактов на датчике, подается команда на шлюз, который в свою очередь включает умную розетку.

Напряжение на ней появляется, а значит срабатывает эл.кран, который через вилку включен в эту самую розетку. Через 20-30 секунд шлюз отключает розетку и система, успешно защитив квартиру от потопа, ждет вашего прихода домой.

Также систему защиты от протечек можно построить без реле Aqara, но с использованием двухклавишного выключателя aqara с нулевой линией.

Вот его схемы подключения.

Система защиты (контроля) от протечки воды: как работает и как выбрать
