Система защиты от протечек «Аквасторож»

Как собрать и установить “Аквасторожа”?

Для того, чтобы собрать защитную систему от протечек “Аквасторож” с радио-блоком, требуется:

• Добавить дополнительный блок для батареек, для чего вставить провода в гнезда специального разъема и соединить оба блока между собой.
• Подключить плату с радио-базой в гнездо дополнительного блока с датчиками, предварительно отключив его.
• Подключить необходимое количество датчиков кранов и проводные датчики в предназначенные для этого гнезда.
• Установить внешний блок питания (при необходимости).
• Соединить вместе обе половинки контроллера.

Таким образом, контроллер полностью собран, теперь важно соединить его с системой водопровода и где нужно разместить датчики. Для этого потребуется:

• В наиболее подходящем месте поставить контроллер, закрепив его на специальной крепежной панели.
• Перекрыть поток воды в водопроводной системе.
• Установить специальные краны в подходящем месте, не забывая тщательно изолировать резьбу фумлентой.
• Разместить нужное количество радио-датчиков во всех опасных местах на полу.
• Подвести провода проводных датчиков к местам их установки. При этом, если необходимо, нужно просверлить стены, разрезать провод, после чего его снова соединить.
• Разобрать датчик, прикрутить к полу его площадку, установить на нее сам датчик и закрыть всю конструкцию крышкой.

На плате контроллера правее гнезда, к которому подключаются блоки питания, находятся гнезда для подключения нескольких проводных датчиков. Без контроля обрыва цепочки датчиков возможно подключить только к нулевому гнезду. Оно имеет соответствующую маркировку «0». Для остальных датчиков с контролем обязательно необходимы.

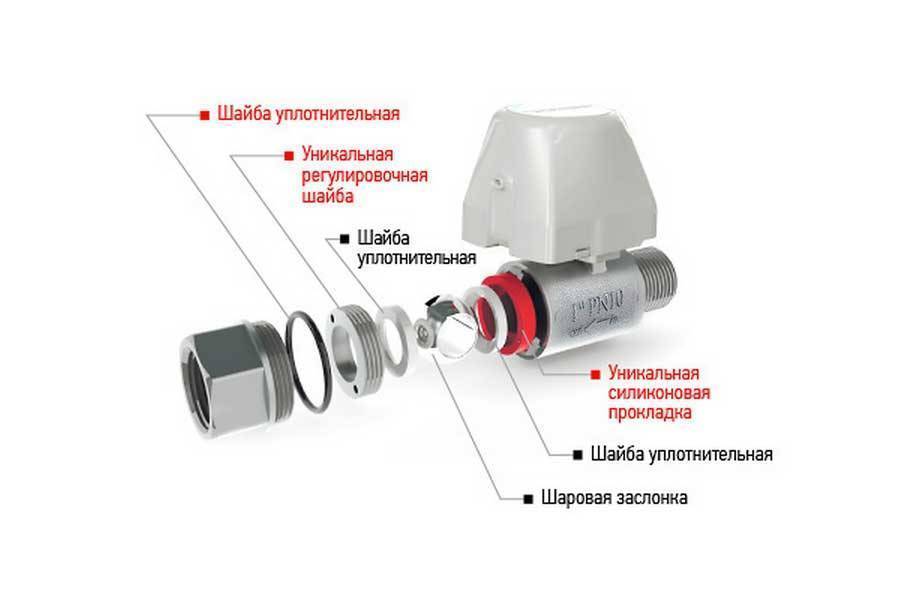

Так выглядят установленные на место запирающие механизмы системы защиты от протечек «Аквасторож»

Если монтаж защитной системы «Аквасторож» осуществляется на уже давно смонтированный и действующий водопровод, то придется воспользоваться паяльником по полипропилену. Необходимо вырезать кусок трубы после задвижки на входе в квартиру и установить туда кран.

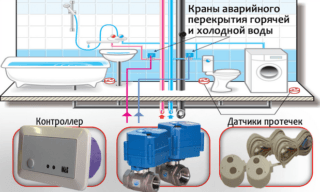

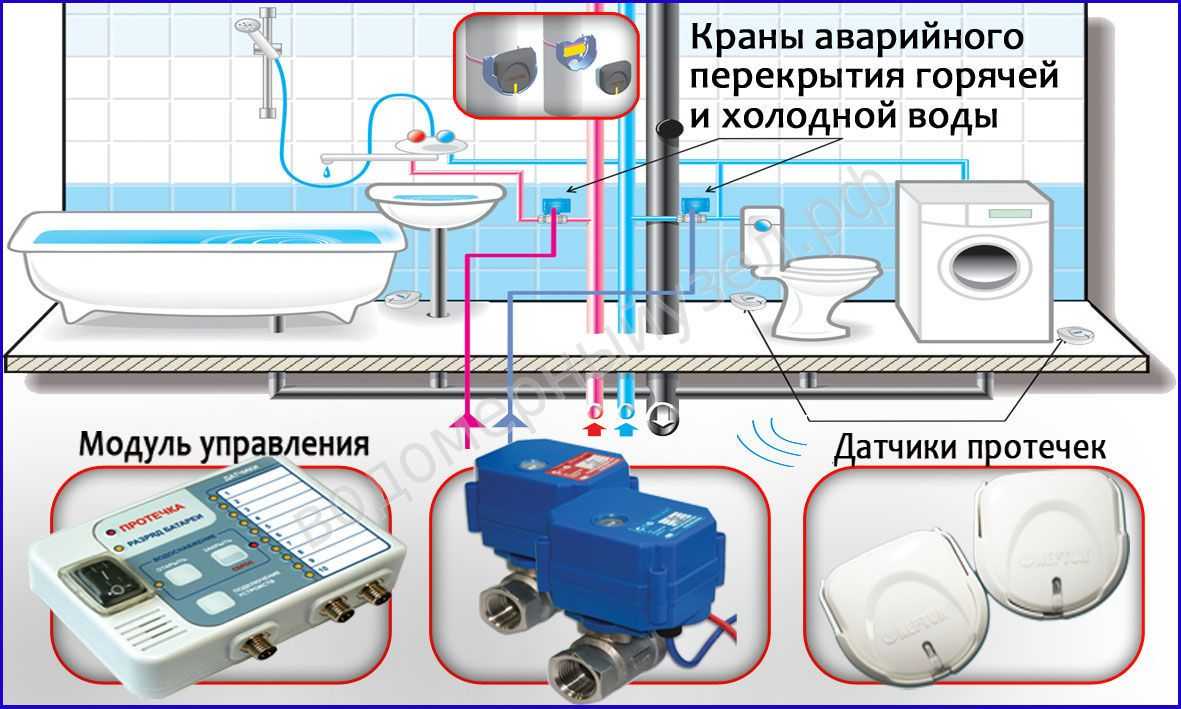

На представленном рисунке изображена схема подключения системы защиты от протечек «Аквасторож», которая помогает разобраться в порядке подключения всех элементов системы к гнездам платы контроллера

Еще несколько правее расположены разъемы для подключения кранов, которые установлены в системе. Они все без исключения работают одинаково, поэтому выбирать можно произвольно. После того, как все указанные выше соединения подключены, требуется проверить работу всей системы, протестировать ее, налив воды к датчику и продолжать успешно использовать.

Существуют и другие системы защиты от протечек, но все они работают на одинаковых принципах и не более сложны в установке. Поэтому, приобретя любой прибор, вы можете быть спокойны за состояние своей квартиры даже при длительном отсутствии.

Рекомендации для правильного выбора

Схема расположения датчиков

Чтобы выбрать качественный комплекс, следует ориентироваться на такие показатели:

• Безопасность. Во избежание короткого замыкания корпус датчиков должен быть герметичным и влагоустойчивым.
• Надежность: отказоустойчивость, способность работать при обесточивании бытовой электросети, срабатывание при малейших признаках подтеков воды в районе установки датчика. Некоторые модели оснащаются автономным источником питания, что позволит в квартире или частном доме защититься от затопления даже в случае отключения электроэнергии.
• Скорость срабатывания. Чем быстрее запорный механизм перекрывает водоснабжение, тем меньше вероятность повреждения внутренней отделки помещений и вещей, находящихся вблизи от аварийного места.

Устройства также оснащаются дополнительными функциями. Наличие GSM-сигнализации оповестит хозяина о срабатывании защиты, а возможность работы с беспроводными датчиками позволит избавиться от необходимости прокладывать проводку. Особенно актуально это для жилья с большой площадью.

Функция обесточивания помещений – еще одно полезное дополнение, которое предотвратит короткое замыкание в том случае, если вода начнет протекать на включенные электроприборы или прямо на выключатель и розетку.

Причины возникновения протечек

Из общего количества причин утечек, которые возможны, самыми популярными являются следующие:

Человек. Очень часто случается так, что сосед сверху решил принять ванну. Включил воду и напрочь забыл о ней: уснул, отвлекся или вовсе ушел. В такой ситуации обычно виновнику потопа про открытую воду напоминают уже соседи снизу;

• Старая система водопроводов. Даже после того, как был проведен ремонт в ванной, есть возможность утечки воды. Первое, что нужно делать — поменять все стояки и трубы. Многоквартирные дома имеют устаревшую систему трубопроводов и канализационной системы, которые не были рассчитаны на очень длительный период эксплуатации. Поэтому сети износили себя и требуют замены. Когда покупается квартира, многие выбирают сделать лишь поверхностный ремонт или заменить только внутренние детали систем.
• Недоукомплектованная конструкция трубопровода. Для удешевления монтажных работ сокращается количество компонентов систем водоснабжения (уменьшается число кранов, труб, соединений и т.д.). Такая экономия в дальнейшем может привести к некорректной работе всей системы.

Кроме причин перечисленных выше, относящихся к отрасли водоснабжения, существует перечень факторов свойственных и для системы отопления, которые могут быть идентичны: износ труб, человеческий фактор, неправильная или некачественная сборка сети.

Недостатки

Какие минусы и проблемы есть у данной защиты от протечек Xiaomi?

Во-первых, напряжение питания 220В. Наличие такого напряжения на водозапорном кране не всегда безопасно.

Именно поэтому оно должно подаваться на него только кратковременно в момент перекрытия вентиля. Профессиональные системы известных фирм, рассчитаны как правило на низкое напряжение 12V.

Благодаря этому, помимо безопасности можно легко обеспечить и резервирование защиты. Ведь если у вас произойдет крупный потоп и он каким-то образом затронет проводку в ванной, то УЗО в эл.щите моментально отключит напряжение, а значит обесточит и саму защиту.

Для этого в низковольтных системах есть аварийное питание от АКБ или встроенных батареек. У Xiaomi такой возможности нет.

Также не забывайте про всякого рода ошибки:

ошибка роутера (отсутствие WiFi, сбой и т.п.)

ошибка шлюза

потеря связи с облачным сервером

Немного защититься от этого позволяет локально настроенный сценарий.

Ошибка №6 А еще в сценариях не забудьте прописать принудительное закрытие и открытие вентиля хотя бы один раз в месяц.

Если этого не делать, через какое-то время большинство кранов закисает и их уже проблематично закрыть от автоматики.

Конечно, подобная система не панацея и она никак не поможет, если вас будут заливать соседи сверху. Единственный положительный момент – вы об этом узнаете сразу же по уведомлению на телефон, и вполне возможно успеете предотвратить более худшие последствия.

Тем не менее, никто не будет спорить, что иметь подобную защиту от протечек лучше, чем не иметь ее вовсе.

https://youtube.com/watch?v=Sz3DbT3HHWE%3F

Источник – Alex Kvazis

Эффективная защита от протечек стиральной машины

Многие помнят старую рекламу, где одна домохозяйка ужаснулась, увидев растекающуюся из-под стиральной машины огромную лужу. Потоп – одно из худших бедствий, что может случиться в квартире. Поэтому производители стиральных машинок позаботились о том, чтобы этого не произошло по вине их техники. Защита от протечек воды в стиральных машинах популярных марок реализуется совершенно не сложным путем. Такая система называется AquaStop и используется также в посудомоечных машинах. Система защиты бывает полная и частичная.

Где установлена защита и как это работает

В стиралках Bosch, Samsung и других брендов используется система полной защиты АкваСтоп, состоящая из нескольких компонентов:

1. Утолщенный шланг подачи воды. Его запас – 70 бар, то есть в семь раз больше, чем бывает в квартирном водопроводе.
2. На конце шланга стоит электромагнитный клапан, похожий на основной клапан стиралки. Он еще называется вентилем безопасности и управляет всей системой. В состоянии покоя он закрыт. Открывается в то время, когда машинка включена.
3. Поддон внизу аппарата с сенсорным поплавком. При поднятии поплавок замыкает контакты и отдает команду закрытия аварийного клапана.

Течет стиральная машина

Благодаря электромагнитному клапану и происходит перекрывание проблемного места в момент появления протечки. Все проводники этого шлейфа управления скрыты во внешней герметичной оплетке шланга. Если шланг разгерметизируется, вода попадает в поддон, находящийся внизу стиралки.

Также клапан останавливает подачу воды в таких случаях:

• подтекает рабочий бак;
• переполнен барабан;
• поврежден трубопровод стиралки;
• избыток стирального порошка – пена поступает наружу.

В некоторых машинах предусмотрена дополнительная аварийная откачка воды на случай несрабатывания обоих клапанов.

Шланг с защитой от протечки стиральной машины

Так работает полная защита. Неполная (частичная) защита от протечек в стиральной машине предполагает, что датчик прекращает залив воды только на месте подключения шланга к корпусу. При неполной защите отсутствует датчик на дне машинки.

Маркировка отдельных брендов: что это означает

Защита от протечек в стиральной машине LG называется Aqua Lock. Система в изделиях от LG предусматривает:

• определение наличия протечки;
• закрытие входного клапана для поступления воды;
• включение насоса для откачки попавшей в корпус воды (при необходимости).

У стиралок Bosch Аква-стоп реализуется с помощью двойного магнитного вентиля, установленного на гибком шланге из двух слоев. Присутствует описанный выше поплавок на дне стиральной машины Bosch. Это стиральные машины с полной защитой от протечек. Кстати, если машинка подключена согласно правилам, то в случае протечки производитель обязуется не только починить сам аппарат, но и выполнить ремонт помещений, пострадавших в результате потопа.

Фильтр выпускающего клапана

Разработчики Ariston выпустили машинки с защитой в виде поплавка в поддоне. При всплывании поплавка происходит замыкание электроники, которая включает слив и прекращает поступление воды в бак.

Стиральная машина Ariston

В стиралках AEG предусмотрен клапан с адсорбентом, установленный на двухслойном шланге. Эта защита от протечки шланга стиральной машины и блокирует подачу воды в случае протечки.

Машинки Miele представлены с двумя типами защиты: Waterproof-System и Waterproof-Metal. Первый случай аналогичен стандартному набору Аквастоп, второй дополнен высокопрочным шлангом с армированием. Waterproof-Metal считается более надежной защитой.

В стиральных машинах Asko предусмотрены Aqua Detect System (многократный слив воды в канализацию в случае обнаружения подтекания) и Aqua Safe (датчики расположены на 16 точках, где возможны протечки).

Можно ли сделать самостоятельно

Если у вашей машинки нет такой удобной системы, ее можно поставить самостоятельно. Для покупателей из России итальянская компания OMB Saleri выпускает устройство Аква-Стоп. Цена небольшая – около полутора тысяч рублей. Это фитинг, который устанавливается на заливной шланг. Внутри фитинга имеется тот самый защитный механизм, запитывающийся от стиралки.

Однако это решение работает только в случае сильной протечки. Если же вода поступает понемногу, то Аква-Стоп, установленный самостоятельно, не расценит это как аварию и не замкнет контакты.

При правильной установке и подключении стиральной машинки любого бренда можно быть уверенным в том, что спасаться от потопа не придется. Производители позаботились о безопасности использования техники, установив защиту от протечек воды.

Из чего состоит Аквасторож

Данная разновидность изделия представляет собой многоступенчатую систему контроля, предотвращающую протекание жидкости и обозначает участки, которые могут стать опасными.

В продаже представлено несколько вариантов конструкций, каждая из которых обладает определённым набором функций. К ним относятся:

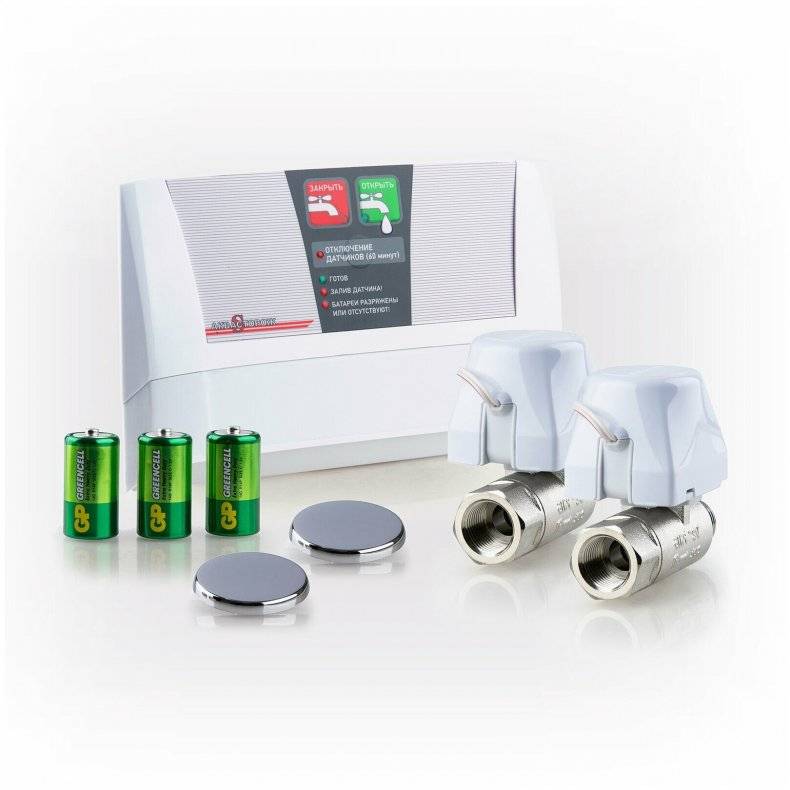

• Классический набор. В данном случае в таком Аквастороже используют базовый набор, защищающий от повреждения агрегатных узлов в замкнутой системе водоснабжения;

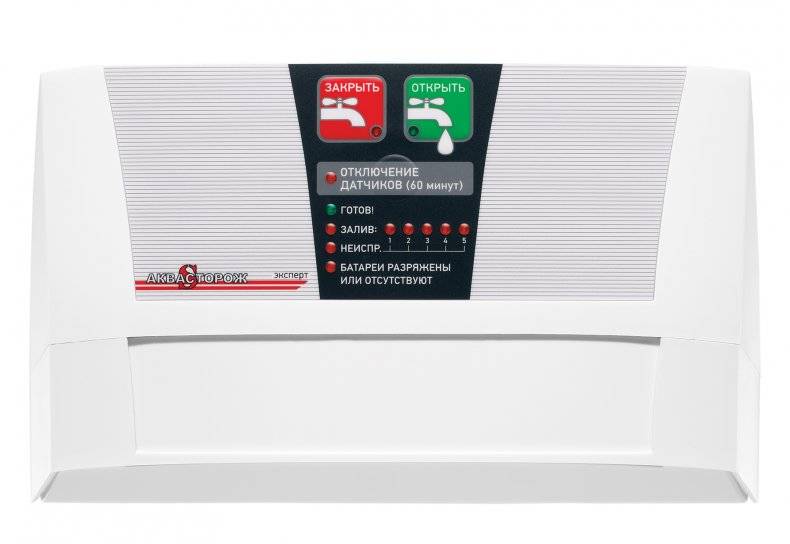

• Эксперт. Здесь в системе контроля помимо основных элементов используют дополнительные детали в виде датчиков.

В модели имеются следующие элементы:

• Краны, обладающие электрическим приводом;

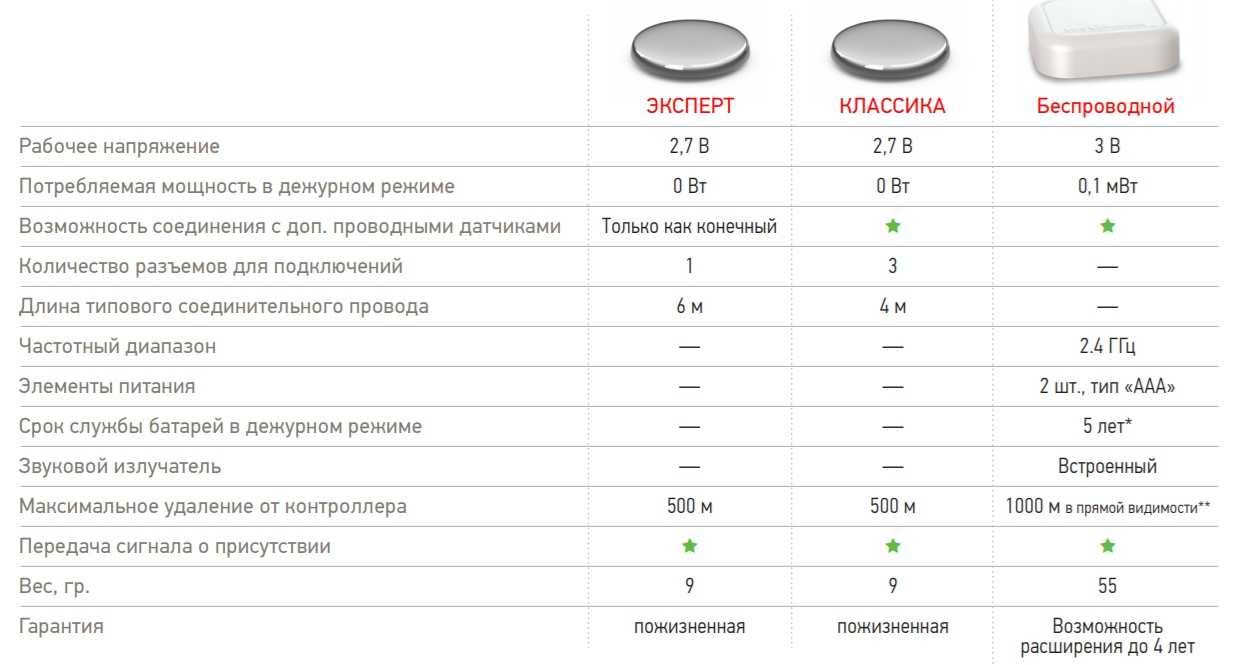

• Датчики контроля жидкости в системе. Эти элементы могут быть проводными или обладать функцией, позволяющей контролировать их работоспособность на различном расстоянии;
• Контроллеры. Главная задача подобных изделий заключается в своевременной обработке полученной информации, а также передаче полученных данных на устройство экрана.

Они отличаются своей выносливостью и защищают внутреннюю конструкцию от воздействия влаги и температурных перепадов.

Еще одним отличием данного устройства считают осуществление постоянного контроля за работой датчиков и водопроводных кранов. Вся ситуация внутри замкнутой сети будет отображаться на поверхности табло контролёров.

Современные модели данных механизмов действуют быстрее на 3 секунды, чем их конкуренты. Таким образом удается своевременно перекрыть поток воды, тем самым предотвращая разрыв водопровода.

Чем удобна защита от протечек Аквасторож

В комплекте данной системы имеется 4 датчика. Такого их количества вполне достаточно, чтобы обеспечить безопасность дома от вероятных протечек. Еще одна степень удобства состоит в достаточной легкости модернизации системы. Поскольку корпус имеет модульное строение, проводная система может быть легко трансформирована в беспроводную.

Систему Аквасторож можно интегрировать в состав «Умного дома», связать с GSM-системами. Ее использование не ограничивается лишь защитой от протечек. С ее помощью можно подключать фонтаны, краны, насосы и другие устройства, мощность которых составляет 2÷4 кВт.

Настройка и подключение датчика Xiaomi

Вообще работу датчика можно настроить через три приложения:

Aqara Home

Apple Home Kit

MiHome

Вы его спокойно сможете подключить на IOS или Android и считывать все данные.

В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).

После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.

Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.

В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.

Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).

По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).

При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.

Однако рекомендуется все же открывать кран только вручную.

При срабатывании датчика через приложение приходит уведомление на смартфон.

Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?

В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.

При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.

Монтаж системы защиты от потопа «Нептун»

Рекомендуется следующая последовательность установки системы контроля протечки воды (затопления), согласно основной схеме соединения входящих в комплект «Нептун» элементов:

• разметка мест установки главного блока, датчиков и электромагнитных клапанов;
• прокладка монтажных проводов, согласно схеме соединения;
• врезка электромагнитного клапана;
• установка датчиков протечки воды;
• установка блока управления;
• подключение и наладка системы;

Перед началом установки представьте себе расположение всех частей комплекта контроля протечки воды и составьте схему его размещения

Важно убедиться, что при выбранной схеме установки Вам хватит длины соединительных проводов. В разделе «структура системы» представлен возможный план размещения комплекта контроля протечки воды в стандартной квартире многоэтажного дома

Установка датчиков протечки воды

Возможны два варианта установки датчика протечки воды. Вариант 1. Рекомендуется устанавливать датчики протечки воды в полу (врезать в плитку, покрытие) в местах наиболее вероятного скопления воды при протечках. Монтируются датчики в пол контактными пластинами вверх. Провод подводится в гофрированной трубке. Выступ датчика протечки воды над линией пола (3—4 мм) позволяет исключить ложное срабатываение.

Вариант 2. Если установка датчика протечки воды в пол невозможна, то рекомендуется уложить его на пол контактными пластинами вниз. Провод свободно лежит на полу. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ложное срабатываение датчика протечки воды

Важно, чтобы способ установки датчика и крепления допускал демонтаж датчика с кабелем в случае выхода его из строя

При подключении датчиков протечки воды к блоку управления обратите внимание на различную расцветку проводов в монтажных концах. Необходимо соединить концы провода в соответствии со схемой: красный провод — +U1; желтый провод к клемме IN; зеленый к GND, согласно маркировке на клеммном контакте блока управления

Установка блока управления

Блок управления системы контроля протечки воды (затопления) рекомендуется устанавливать в месте удобном для обслуживания и оповещения хозяев в случае протечки.

Напряжение питания на блок управления и электромагнитный клапан должно быть подано из силового шкафа и обязательно через УЗО (на 30 мА). К блоку управления подвести фазу и ноль. Электромагнитный клапан подключается к блоку управления специальным кабелем, входящим в комплект поставки.

1 — блок управления без внешней панели; 2 — датчики протечки воды; 3 — клапан электромагнитный нормально открытый; 4 — клеммные контакты; 5 — распаечная коробка

Перед установкой блока управления:

• подготовьте отверстие в стене для установки блока управления;
• подготовьте в стене углубление для проводов питания

220 В, идущих от силового шкафа (через УЗО);

подготовьте в стене каналы для укладки проводов от места установки блока управления до каждого датчика протечки воды и до каждого электромагнитного клапана; установите распаечную коробку в стене

Перед установкой блока управления:

• снимите пластмассовую крышку;
• снимите печатную плату, отвернув два винта;
• установите и закрепите монтажную коробку (корпус главного блока) в стене;
• выполните соединение проводов.

Установка электромагнитных клапанов

Подключение электромагнитного клапана к главному блоку необходимо производить специальным проводом данного комплекта, предназначенным для влажных помещений. Клапан обязательно заземлить. Реальный срок службы клапана 8—10 лет. Следует заметить, что клапан в открытом состоянии не требует потребления питания. В закрытом состоянии, потребление составляет 8 Вт.

Электромагнитные клапаны устанавливаются на вводе труб водоснабжения после ручных вентилей или шаровых кранов. Устанавливать электромагнитный(е) клапан(ы) вместо ручных вентилей категорически запрещается! Для продления срока службы рекомендуется установить в магистрали хотя бы простейшие фильтры

Подключение и проверка

Провода от датчиков протечки воды обрежьте по месту, зачистите проводники и соедините между собой, соблюдая расцветку. Подключите датчики к клеммным контактам блока управления.

Для подключения электромагнитного клапана используйте специальный провод из комплекта. Клапан обязательно должен быть подключен к защитному заземлению. Провод питания блока управления подключается в последнюю очередь.

Для бесперебойной работы комплекта контроля протечки воды рекомендуем не реже одного раза в три месяца очищать мягкой тряпочкой контактные пластины датчика протечки воды от пыли и жира.
