Самостоятельное изготовление засова для калитки

Засовы для ворот

Делаем задвижку своими руками

Самодельные задвижки – неизменная принадлежность дачных калиток и садоводческих товариществ. Там участки расположены довольно плотно, так что особой необходимости запираться днем не существует. Владельцы маленьких наделов редко обращаются за покупками в «Леруа Мерлен», да и забор у них чаще не из металлопрофиля, а из подручных материалов и штакетника.

Как правило, их несложно скопировать. Поэтому металлические запчасти, оказавшиеся под рукой или оставшиеся от строительства садового дома, легко трансформируются в умелых руках в вертикальные или горизонтальные задвижки.

Схема засова для створки из профнастила

Самый простой способ изготовить вертикальный запор для ворот – прикрепить большую трубу к необходимому месту, а на самих створках установить вторую, меньшего диаметра, прикрепленную к рычагу.

Двусторонний засов с ригелями, накладной, можно установить без проблем, посмотрев инструкцию на видео ниже.

А вот двустороннюю задвижку на калитку на заборе из профлиста или даже простой засов, на котором отсутствует скрытый механизм, сделать под силу даже самому неумелому мастеру. Но только при условии, что под руками есть болгарка и сварочный аппарат. Установку выполняют в такой последовательности:

• сначала делают накладные металлические элементы (их приваривают к калитке и к столбу или к воротам, если калитка встроенная), а в деревянной можно в качестве фиксаторов использовать крепкие болты;
• для вхождения задвижки в паз иногда делают просто отверстие или паз в металле, а на ворота и калитку прикрепляют проушины;
• в них и вставляется трубочка с загнутым концом, пластина по размерам чуть меньше проушин или даже деревянная планка подходящего размера с закрученным на конце болтом.

Схема запора для калитки

На заводах изготавливают черные или серебристые задвижки из металла, которые принято перед выпуском оцинковывать для лучшей сохранности. Их делают и с засовами, и с барашком. А есть уже даже радиоуправляемые, магнитные и электромагнитные.

Для садового домика и деревянной калитки чаще всего используют навесной замок на двух кольцах. Как правило, ничего ценного там не хранят, поэтому покупать дорогой механизм нет смысла

Можно остановить свое внимание на врезной задвижке, тем более что цена у нее приемлемая

Врезные задвижки

Это хитрый тип запорного механизма, который устанавливают в калитку из любого материала. В продаже есть блестящие и матовые модели. Подобрать их можно под любой дизайн, если на калитке нет накладных частей декоративного назначения.

Врезной вариант

Их вставляют в выдолбленные гнезда. Также можно прикрепить для них специальные петли, выбрав то, что наиболее отвечает потребностям хозяев. Поворотная ручка сделает удобным открывание для жильцов любого возраста. Автоматические задвижки обеспечат закрывание даже в том случае, когда хозяева о нем забыли.

Качественный материал, из которого обычно делают задвижки такого типа, даст возможность беспроблемного использования на протяжении длительного времени.

Она работает от блока питания и оснащена блоком управления с электронным ключом. Зато к ней можно присоединить сигнализацию, если злоумышленник попробует произвести открытие ключом.

В магазине

Такие задвижки для калиток всегда рекомендуют владельцам загородных домов типа особняка или в частном секторе городской территории. В современной строительной промышленности можно найти и более безопасные и совершенные устройства. Однако их установка, как правило, требует помощи специалиста. Выбор в любом случае остается за хозяевами и зависит только от них.

Выбор механизма

Механические модели для врезки легко установить самостоятельно, классифицируются на 3 основные группы:

• Кодовые. Их открывают с наружной стороны посредством ввода цифр. Чтобы открыть изнутри есть рычаг, защелка. Недостаток механизма – истирание кнопок.
• Сувальдные. Отличаются по форме ключей. На них имеются бороздки с разными в высоту зубчиками, соответствующих тонким пластинам внутри замка. При использовании неподходящих ключей не получится открыть замок. Сувальд, по сути, это скрытый секрет. Главное преимущество – длительная эксплуатация, возможность усиления кодом, нормальная реакция на высокую влажность, доступная стоимость. Но есть и недостатки. Основной – слишком большой ключ. Также многие хозяева говорят о неудобстве того, что изнутри для открытия и закрытия также нужен ключ.
• Цилиндрические. Отличаются иглоподобным механизмом. Он должен идеально совпасть с ключом. По-другому этот тип называет английским, так как имеет компактный ключ. Механизм при необходимости поддается ремонту, плохо переносит влагу, попадание пыли.

Правила – как выбрать

Владельцы частного дома подбирают замок для калитки с учетом длительного срока эксплуатации, а перед выбором обязательно обозначаются требования к изделию. Профессионалы советуют присматривать к следующим критериям в процессе покупки:

• Любой замок не должен бояться высокой влажности, попадания пыли, должен быть отказоустойчивым. Обычно таковыми являются сувальдные типы механизмов с бородочым ключом.
• Лучше выбирать варианты, которые будут исправно функционировать с любой стороны от входа и без ключа. А когда механизм закрыт ключом снаружи – чтобы его можно было отпереть вручную изнутри.
• Следует устанавливать компактные замки и ручки. Для массивных потребуются крепкие калитки внушительных размеров. Крупные засовы плохо гармонируют с калиткой их профнастила, а в месте установки обшивка может легко повредиться.
• При приобретении нужно проверить легкость работы ключа. Не стоит брать модель, в которой ключ прокручивается с усилием, так как она быстрее сломается.
• Установленный механизм требуется перепроверить по несколько раз. При выявлении неудобств их сразу исправляют. Замок с ручкой должен плотно крепиться на полотно, в противном случае в месте зазора накапливается влага после дождя, в итоге приводящая изделие в негодность.
• Требуется подбирать модели для эксплуатации на улице. При правильном подборе замок и ручка для калитки прослужат максимально долго.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Выбор механизма

Если это ваша первая самодельная конструкция, то лучше начать с простейших элементов. Данный опыт, несомненно, пригодится для выполнения более сложных засовов.

Простой засов

Это самое легкое приспособление для крепления на воротах. Чтобы его закрепить, нужно запастись тремя скобами из металла, шпингалетом и основой для него. Потом скобы надо приварить сваркой к внутренней стороне ворот и закрепить на них шпингалет. Дальше для крепости к скобам прикручивают перпендикулярно к полу ограничитель. Главное, чтобы он был чуть выше скоб.

Изготовить очень просто

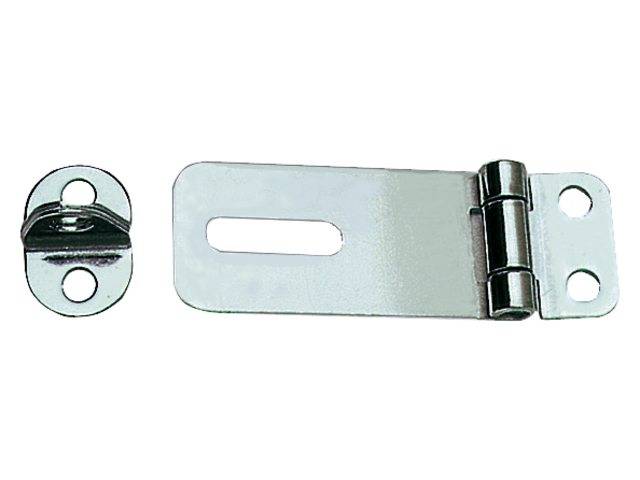

Запоры на проушинах

Такая конструкция не займет много времени для сборки. Любой дилетант легко справится с этой задачей. Потребуются проушины, купленные в магазине или выполненные из металлических пластинок.

Как изготовить «вертушку»?

Материал для засова.

Для того, чтобы сделать засов на ворота по типу «вертушка», необходимо минимум материала, инструментов и времени. Основой для затвора может служить деревянная балка или кусок профильной трубы, а из инструментов потребуется дрель, болгарка и болты.

Первым делом, следует отмерить на заготовке основы середину и сделать на этом месте отверстие, диаметр которого должен будет подходить под размер болта. Затем такое же отверстие необходимо просверлить в одной из створок ворот.

После этого заготовка временно крепится с помощью болта на створку, чтобы определить, где именно будут располагаться скобы. При этом они должны быть зафиксированы таким образом, чтобы одна из них была направлена открытой частью вверх, а другая – вниз. Сама основа устанавливается в строго горизонтальном положении.

Завершающий этап в изготовлении «вертушки» – подготовка конструкции к установке замка. Для этого в одной из скоб, а также в конце трубы, которую необходимо загнуть с этой же стороны, делается отверстие. После чего можно считать, что запирающее устройство готово к использованию.

Основные сведенья, что нужно принимать во внимание при выборе механизма

Выбор вида замка требует основательного подхода. Калитка расположена на улице и подвергается регулярному влиянию внешней среды

Рекомендуется принять во внимание следующие советы. Они помогут не ошибиться с приобретением. Качество сборки имеет решающее значение для срока эксплуатации устройства

Оно должно иметь хорошо закрытый корпус без выраженных щелей и прорезей. В них может попадать вода, а это вызовет коррозию металла

Качество сборки имеет решающее значение для срока эксплуатации устройства. Оно должно иметь хорошо закрытый корпус без выраженных щелей и прорезей. В них может попадать вода, а это вызовет коррозию металла.

Работоспособный замок при повороте ключа передвигается плавно. Он не должен заедать. При выборе электромеханического устройства нужно предусмотреть защитную гофру. Она изолирует кабель, а это увеличивает срок службы замка.

Весь комплект ключей желательно проверить на исправность.

Учет толщины полотна нельзя упускать из виду при выборе тяжелых механизмов. Устойчивое крепление навесных и врезных замков невозможно сделать на тонкой калитке.

Уровень безопасности имеет большое значение. Всего их 4. Первый открыть проще всего. Последний практически неуязвим. Репутация производителя играет важную роль. Нужно узнать, как зарекомендовала себя на рынке фирма. Рекомендуется позаботиться и о других факторах:

• морозоустойчивости;
• влагоустойчивости;
• антивандальной системе.

Первые 2 пункта особенно важны при суровом климате.

Особенности дверных ручек с встроенной защелкой

Дверные ручки с встроенной защелкой обеспечивают удобство использования, так как не требуют дополнительных деталей для удержания двери в открытом состоянии. Они могут быть использованы для обеспечения вентиляции в помещении или для создания временного прохода.

Безопасность

Дверные ручки с встроенной защелкой могут обеспечивать дополнительный уровень безопасности, так как могут быть заперты изнутри, что предотвращает несанкционированный доступ в помещение. Это может быть особенно полезно в коммерческих или государственных зданиях.

Различные виды защелок

Дверные ручки с встроенной защелкой могут быть оборудованы различными видами защелок, такими как рычажные, замковые или цилиндровые. Это позволяет выбирать оптимальный вариант в зависимости от требований безопасности и удобства использования.

Разнообразие дизайнов

Дверные ручки с встроенной защелкой доступны в разнообразных дизайнах, что позволяет выбрать подходящий вариант для любого интерьера. Они могут быть выполнены из различных материалов, таких как металл, дерево, стекло или пластик.

Установка

Установка дверных ручек с встроенной защелкой может потребовать некоторых дополнительных навыков и инструментов, но она обычно не требует большого количества времени. Однако, перед установкой необходимо обеспечить соответствие выбранной ручки с размерами и конструкцией двери.

Запоры для гаража и сарая

Подобные запоры устанавливаются и на створках гаражных ворот. Двустворчатые распашные ворота с калиткой, врезанной в створку, могут закрываться на вертушку большого размера. Приобрести такой запор невозможно ни в каком магазине. Его можно сделать только своими руками.

Для изготовления нужно взять брусок из дерева или из металла.

Крепится такое приспособление на одной из створок. Заборы из горбыля своими руками фото? При закрытии створок и переводе запора в горизонтальное положение происходит закрытие их. Внизу и вверху можно дополнительно установить вертикальные запоры в виде буквы Г.

Пример самодельной защелки для сарая

Установка запоров для откатных ворот

Засовы фиксаторы

Засов-фиксатор на ворота своими руками можно сделать из запчастей от ГАЗели или подручным материалов:

Вначале нужно присоединить к воротам 2 уголка, в середине которых есть круглое отверстие

Важно, чтобы они были на одинаковом уровне.
В земле под отверстием делается выемка, в которую будет вставляться задвижка. Для увеличения надежности можно закрепить в земле трубу большего диаметра.
Затем в верхнее отверстие вставляют трубу в форме буквы «Г», проводят через нижнее и опускают в углубление в земле

Вертикальные запоры

Вертикальная задвижка на ворота просто и недолго устанавливается:

1. Вначале устанавливают трубу на раме или стене возле откатывающихся створок. Они должна быть сверху и снизу закреплена в пазы, но передвигаться в них влево и вправо.
2. Затем делают паз для рычага на самих воротах.
3. После к трубке приваривают рычаг, диаметр которого должен помещаться в паз, установленный на воротах.

Пазовый засов с поворотным механизмом

Ещё один способ закрывания для ворот своими руками – пазовый засов с поворотным механизмом. Этапы:

• с края ворот монтируется поворачивающаяся конструкция;
• к поворотному механизму прикрепляется паз;
• паз будет удерживаться фиксатором, который крепится на рамку.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

Простой засов вертикального типа на воротах

Различные размеры засов на пружинах для ворот

Какие бывают засовы на ворота?

Засовы на ворота бывают различных типов, в зависимости от их конструкции и функциональности. Некоторые из наиболее распространенных типов засовов на ворота включают:

1. Обычный засов: Это простая конструкция, состоящая из стержня или трубки, которая устанавливается на ворота и вставляется в петлю или замок на опорной стене. Обычные засовы могут быть односторонними или двухсторонними, и могут иметь ручки или другие удобства для управления.





















2. Подвесной засов: Этот тип засова устанавливается на верхнюю или нижнюю часть ворот и позволяет им поворачиваться вокруг вертикальной оси. Подвесные засовы могут быть использованы для установки ворот на неровных поверхностях, а также для удобства в использовании.

3. Врезной засов: Этот тип засова врезается непосредственно в конструкцию ворот и устанавливается внутри них. Врезные засовы обычно не имеют видимых элементов, что делает их более эстетически привлекательными.

4. Цепной засов: Этот тип засова использует цепь или канат для связывания двух элементов ворот. Цепные засовы могут использоваться для удобства в использовании или для предотвращения открывания ворот при сильном ветре.

5. Замковый засов: Этот тип засова использует замок для фиксации ворот в закрытом положении. Замковые засовы могут быть более безопасными, чем другие типы засовов, так как их нельзя легко открыть без ключа.

Каждый из этих типов засовов на ворота имеет свои преимущества и недостатки, и выбор зависит от конкретных требований к воротам, их конструкции и функциональности.

Изготовление самодельной щеколды

Существует несколько видов щеколд для домашнего использования, от простых поворотных, до автоматических.

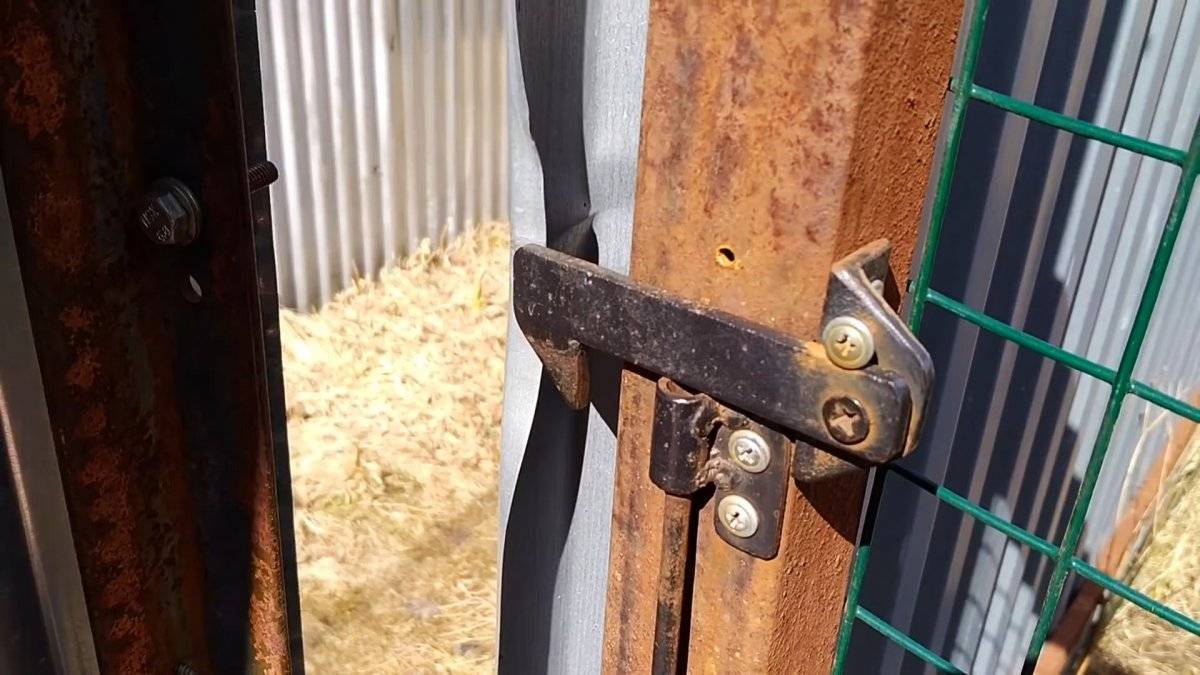

Поворотная щеколда

Запирание с внутренней стороны удобно проводить простейшим устройством — поворотным крючком или щеколдой.

Для изготовления устройства понадобятся стальная полоса, саморезы, болты с гайками. Из инструментов готовят:

• болгарку или ножовку по металлу;
• дрель со свёрлами;
• молоток, плоскогубцы, тиски;
• линейка, метчик или карандаш;
• сварочный аппарат.

Для финишной отделки приобретают грунтовку и краску для наружных работ.

Простейшее изделие состоит из засова, ответной запорной планки, ручки для открывания, ограничителя.

Алгоритм изготовления:

1. От стальной полосы отрезают засов длиной 15–20 см.
2. В одной стороне задвижки сверлят отверстие под крепёжный болт.
3. Приваривают или крепят болтами ручку для удобного открывания.
4. Просверлив насквозь дверное полотно, засов крепят болтом с гайкой к дверному полотну.
5. Между дверью и крючком устанавливают шайбу толщиной 2–3 мм, чтобы при движении засов не тёрся о дверь.
6. Из стальной полосы изготавливают ответную планку, изогнув деталь в тисках и просверлив отверстия для крепления.
7. Готовят ограничитель хода, крепят его к полотну двери.
8. Смазывают подвижные детали.

Простейшая односторонняя щеколда готова к работе.

Чтобы устройством можно было пользоваться, с двух сторон сверлят в полотне отверстие и устанавливают ручку с лицевой стороны двери. Ручка может быть съёмной. Таким образом получают потайной затвор, открыть который смогут только хозяева или посвящённые в секрет люди.

Щеколда с навесным замком

Немного усложнив конструкцию, можно получить надёжный запор, а для открывания калитки придётся вскрывать замок.

Для изготовления щеколды на ворота с навесным замком на подвижную и неподвижную части сваркой крепят проушины.

Варианты и чертежи легко найти в интернете.

Такое устройство может служить для калитки дачи. Здесь замок защищает от случайных нарушителей или хулиганов, а не он профессиональных воров.

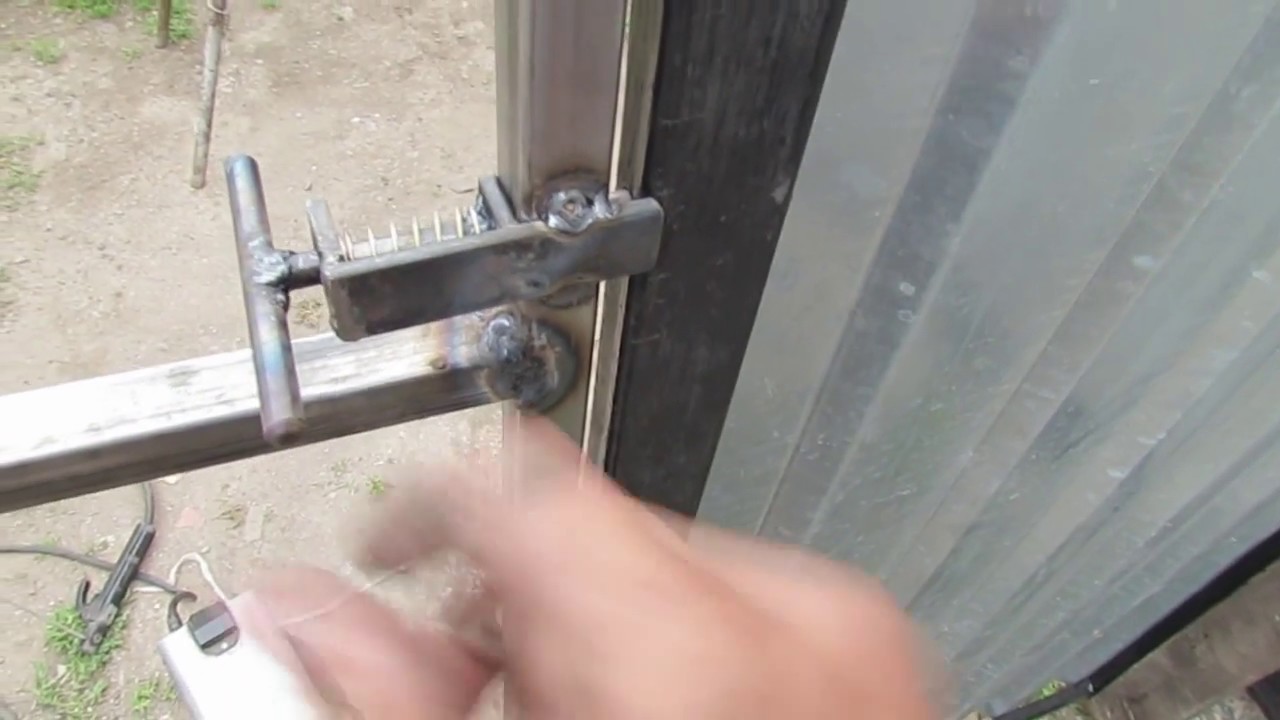

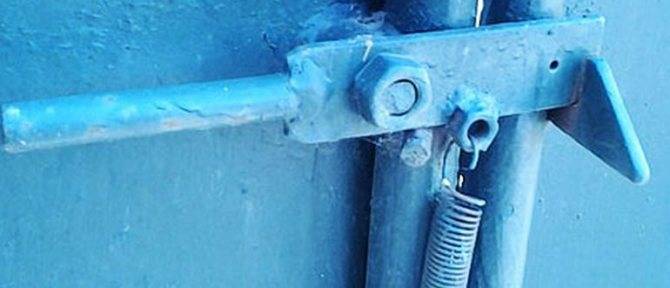

Самозащёлкивающаяся щеколда

Сделать защёлку на калитку, которая работает автоматически, можно своими руками. Алгоритм работы таких устройств основан на самопроизвольном проворачивании засова под действием силы тяжести или пружины.

Простейший вариант состоит из вращающегося в вертикальной плоскости засова и ответной планки, передняя часть которой срезана под углом.

При закрывании двери засов скользит по наклонной плоскости и в конце движения под собственным весом опускается, в прорезь.

Для открытия калитки планку поднимают с помощью вращающейся ручки, выполненной в виде кольца или любой другой формы.

Запоры-задвижки своими руками

Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:

Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.

Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.

В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.

По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запорИсточник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на воротаИсточник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

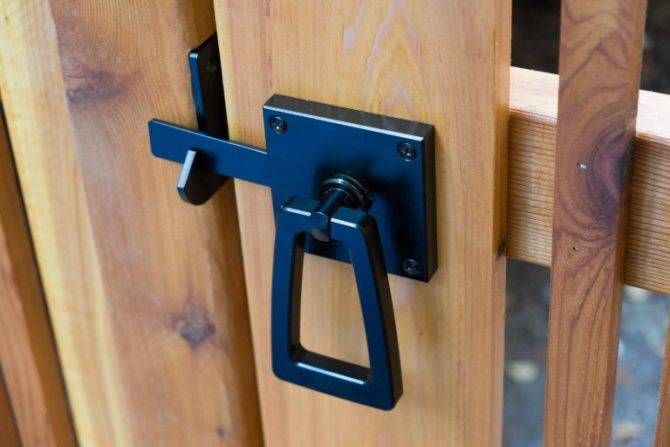

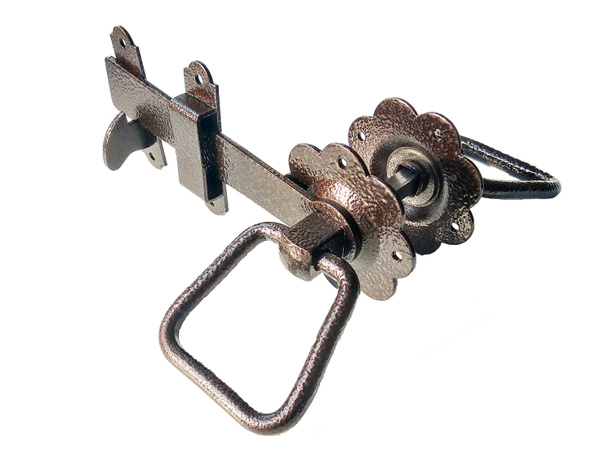

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калиткуИсточник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространенных видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления.

Вторая выводится на улицу.

Простой шпингалет на деревянной калитке Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трех колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения.

Хотя это необязательно и его роль может выполнить отверстие.

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем все на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео: Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Устанавливаем накладной вариант для закрытия калитки

Одним из лучших и оптимальных вариантом считается накладной замок с красивой ручкой. Он ставится на створку, тем самым решая несколько важных задач:

• ограничение проникновение в периметр собственности;
• простота обслуживания;
• быстрая замена в случае поломки.

Упростить монтирование легко. На каркасе дверей сваркой закрепляется поперечная балка на расстоянии от земли около 90 см. Запор прикладывается к каркасу с внутренней стороны, чтобы отверстие под крепление совпало с балкой, ручка с сердечником располагались немного выше или даже ниже в зависимости от удобства хозяев. Теперь провести разметку, помнить о ригеле и креплениях.

Накладной

Когда опоры двери делают из круглой трубы, то сначала к ней крепится пластина, куда и фиксируется ответная часть. Затем необходимо дрелью высверлить отверстия под крепежи, ручку, ключ. Их делают по контурам, проходят напильником, чтобы убрать шелуху. Также формируется паз под ригель. Только потом монтируется замок с сердечником, ручка, накладки с двух сторон.

Преимущества самостоятельного изготовления и места использования

Самостоятельное изготовление запоров позволяет задействовать старые запчасти, материалы, сэкономить и сделать надежную конструкцию. Если у вас установлены большие ворота, но нет запорного механизма, то охранять дворовую территорию, дом и постройки не получится.

Если установить запор своими руками, то злоумышленник не будет знать, как его открыть из-за нестандартности конструкции, что убережет от кражи. Конечно, если вор профессионал, то откроет запор шпилькой, ломом.

Но всё равно крепкая преграда доставит ему неудобство. Для садовых участков используют самодельные шпингалеты.

Для защиты более ценного места – гаража, применяют засовы-фиксаторы в комбинации с навесными замками. А для частных домов подойдут самые сложные варианты: шлагбаумы, навесные и электронные замки.

Для охраны территории могут использоваться категории устройств:

1. Обычные защелки, шпингалеты и т.п. Они не могут защищать от взлома, но сдержат открытие и зафиксируют закрытое положение.
2. Контейнерной категории – они большие о прочные. Подойдут для сдвигающихся и распахивающихся створок.
3. Механизмы, производящиеся для ангаров. Они запирают тяжелые двери, с которыми не справятся другие устройства.
4. Системы, оснащенные электрическим приводом и сигнализацией. Они подойдут для частных домов.

Владельцы подбирают категорию запоров в зависимости от нужных функций. Зачастую для частного сектора не требуется сигнализация, достаточно контейнерных механизмов.

Разновидности запоров

Помимо описанных выше разновидностей, для самостоятельного изготовления пригодны следующие типы запирающих механизмов:

1. Винтовой запор. Монтируется с внешней стороны. Запирающий механизм включает в себя стержень с резьбой, основой ключевой разновидности. Она обладает специализированной выемкой. Открытие происходит с использованием особого ключа, приводящего в движение запорную систему. Замок винтовой разновидности довольно просто соорудить самостоятельно.
2. Потайной замок. С помощью специального ключа приводится в движение поворотный шестерённый механизм, обеспечивающий открытие и закрытие двери.
3. Калиточный запор со щеколдой, шнуром во внутренней части. При монтаже используется щеколда, в затворе которой есть отверстие с закреплённым в ней шнуром. Второй конец шнура размещается в доступном для использования месте на внешней стороне. Чтобы открыть калитку, требуется потянуть за него.

При самостоятельном изготовлении того или иного типа запирающего механизма требуется внимательно изучить особенности их конструкции.

Засов-шлагбаум

Существует проверенный способ запереть ворота с помощью вертушки или балки определенной длинны, которая вращается на оси и устанавливается в опоры на створках ворот.

Иногда на вертушке устанавливают петлю с ответной частью на раме ворот. В петли продевается дужка навесного замка и ворота запираются на ключ. Также вертушку можно дополнить защелкой, которая не позволяет открыться воротам самопроизвольно при раскачивании ветром. Приступая к работе полезно начертить на бумаге эскиз вертушки в масштабе, чтобы избежать ошибок при сборке.

В приведенном на фото примере конструкция состоит из следующих элементов:

• балка изготовлена из профильной трубы сечением 50х25 мм длиной 1 м;
• ось вращения находится на расстоянии 200 мм от края трубы, изготовлена из болта М10;
• к каркасу ворот приварены три опоры из уголка 45х45х100мм.

Опора на левой половине ворот снимает нагрузку с болта и не позволяет балке падать на землю, когда она повернута против часовой стрелки при открывании. Петли для замка приварены непосредственно к каркасу ворот. Оригинальная конструкция засова представлена в следующем видео.
