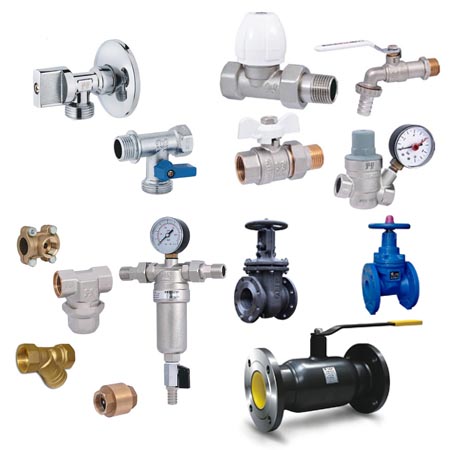

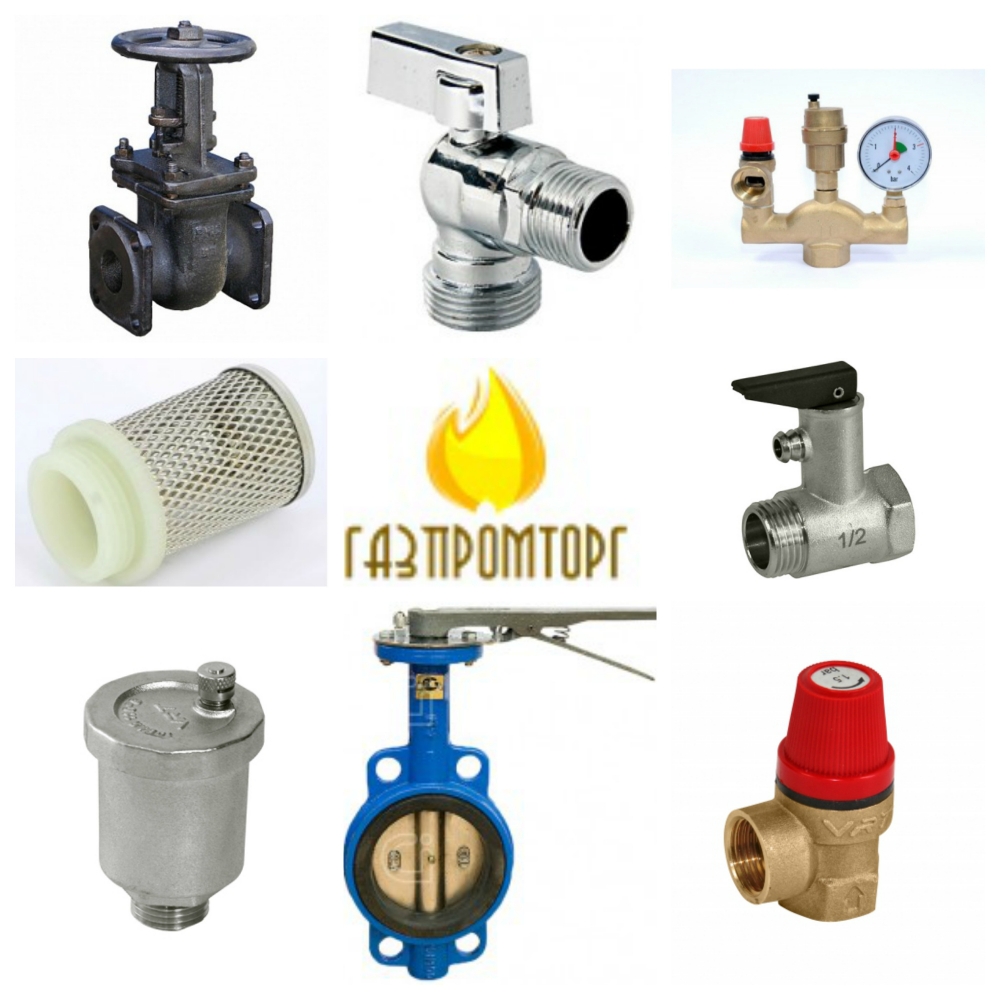

Виды и назначение арматуры для систем отопления: запорной и регулирующей

Игольчатые вентили

Функции, которые должен исполнять игольчатый кран, выделяются многообразием. Соответственно с конструкционным устройством такое изделие как правило имеет запорное, регулирующее и балансировочное назначение.

Игольчатый вентиль в системах отопления задействуют для отопительных приборов. Из-за его наличию обеспечивается плавное перекрытие потока и получается избежать последствий гидравлических ударов, оказывающих негативное воздействие на всю теплоснабжающую конструкцию.

В отличии от шарового вентиля, у которого два положения, игольчатый вентиль может работать в трех режимах:

Эта арматурная продукция исполняет исключительно запорную функцию. Из-за причины особенностей конструкции задвижки как правило находиться исключительно в 2-ух позициях, так как у механизма есть замыкающий компонент, размещенный перпендикулярно относительно потока носителя тепла. Если компонент арматуры имеет открытое положение, нагретая жидкость поступает в контур, а когда закрытое – не даёт ей циркулировать.

Задвижка имеет ряд особенных характеристик:

1. Обеспечивает в контуре небольшое гидравлическое сопротивление.
2. У нее подходящий размер диаметра внутри, схожий с сечением трубопровода.
3. Ее просто устанавливать.
4. Она выделяется большой надежностью.

Что такое регулирующая арматура

Запорная регулирующая арматура выполняет две функции. Первая – это регулировка температуры или гидравлического сопротивления. Вторая – полное перекрытие циркуляции. Особенность этого вида арматуры заключается в конструкции вентилей. При вращении ручки шток жмет на заслонку, которая перекрывает путь жидкости. Степень перекрытия может быть разной.

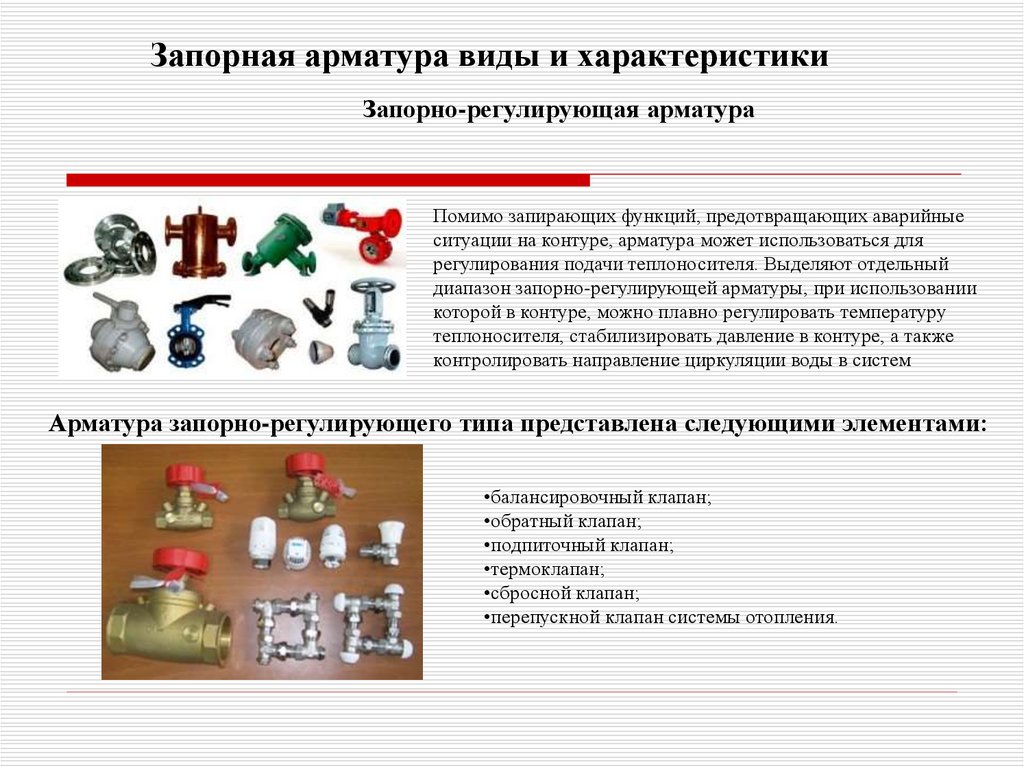

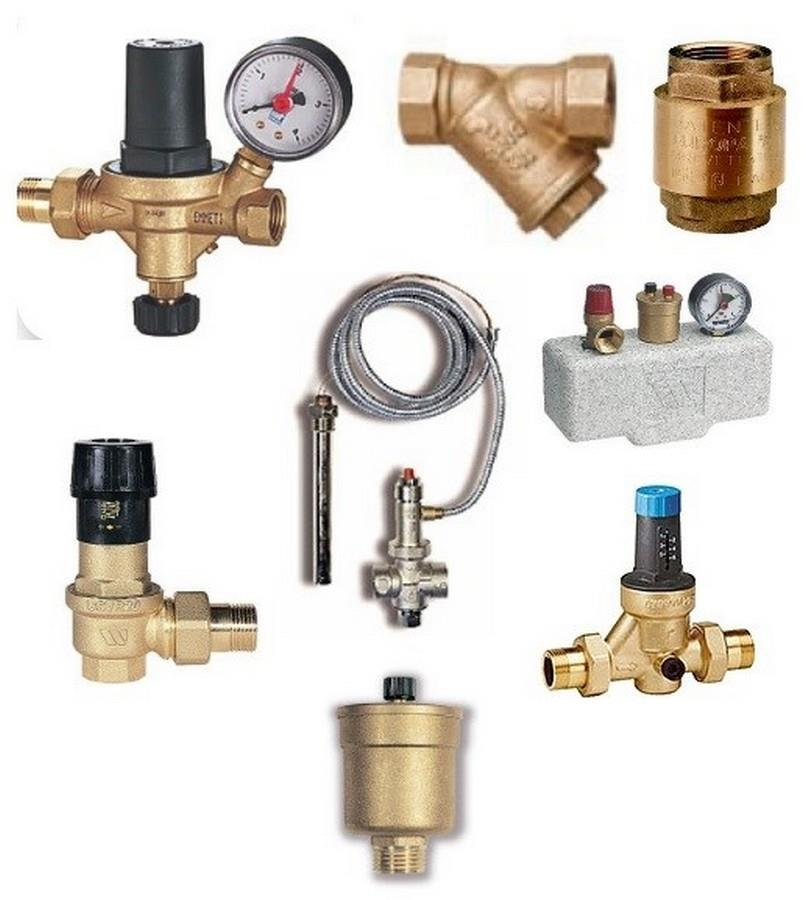

К запорно-регулирующей арматуре для отопления относятся:

• термостатические вентили;
• термоголовки;
• балансировочные вентили;
• трехходовые и обратные клапаны.

Данный вид вентилей может работать как в ручном, так и автоматическом режиме. Это позволяет поддерживать в помещении требуемый микроклимат, независимо от погоды. Автоматизированные системы широко используются для отопления нового поколения – умный дом.

Регулировка температуры

Запорно-регулирующая арматура для воды в системе отопления выполняет функцию терморегулятора. Чтобы в помещении всегда была одинаковая температуры перед каждым радиатором нужно установить термостатический вентиль. Они есть ручные и полуавтоматические. Последние могут работать в ручном режиме, а после установки на них термостатической головки или сервопривода переходят в автоматический режим.

Внутри термоголовки есть сильфон с рабочим веществом.

Контроль показателей температуры осуществляется посредством термодатчиков. Они бывают встроенными или выносными и могут снимать показания степени нагрева воздуха или воды. Например, трёхходовой клапан устанавливается на подаче и соединяется байпасом с обраткой. Выносной термодатчик устанавливается за клапаном на подаче. Датчик снимает показания температуры воды и если она слишком горячая, то трёхходовой клапан подтягивает теплоноситель из обратки. Если вода слишком холодная, то подпитка из обратки уменьшается.

Это позволяет одновременно эксплуатировать высокотемпературное и низкотемпературное отопление от одного котла. Узел подмеса устанавливается перед коллектором отопления, если петель тёплого пола больше одной. Если же контур ТП всего один, то узел подмеса можно устанавливать непосредственно на патрубки отводов от главной магистрали.

Регулировка гидравлического сопротивления

Гидравлическое сопротивление – это та сила, с которой нужно бороться воде во время циркуляции

Жидкость всегда течет по пути наименьшего сопротивления, поэтому важно соблюдать диаметры труб при монтаже. Если какая-то часть контура имеет слишком высокое гидравлическое сопротивления, то теплоноситель туда просто не потечет. Соответственно, отрезок системы отопления перестанет греть

Соответственно, отрезок системы отопления перестанет греть.

Балансировочный клапан для бытовой батареи.

Каким должно быть гидравлическое сопротивление рассчитывается на этапе проектирования системы отопления. Этим занимаются инженеры-теплотехники. Они используют специальные программы или же пользуются таблицами Exel собственной разработки. Все данные заносятся в проект. В обозначении запорной регулирующей арматуры на чертежах есть информация для настройки балансировочных вентилей.

Например, в проекте указано, что радиатор должен иметь сопротивление 2 единицы. При монтаже балансировочного вентиля нужно посмотреть в паспорт изделия. Там указано сколько нужно сделать оборотов штока, чтобы достигнуть необходимого значения сопротивления. Вентили всегда устанавливаются за радиатором. Регулировка осуществляет один раз.

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

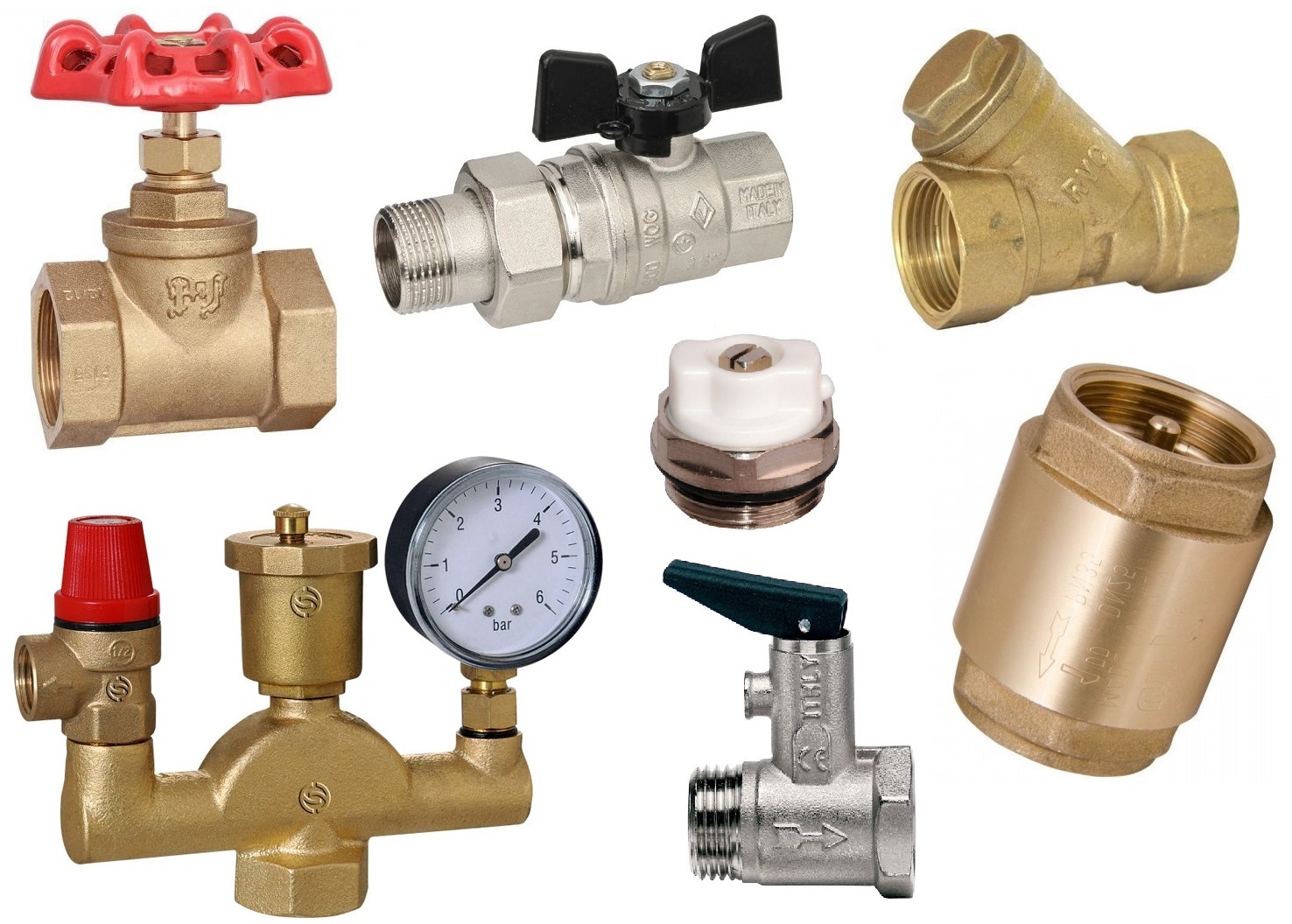

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления. которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Запорная арматура отопления

Запорная арматура для отопительных систем используется для регулирования и перекрытия потока теплоносителя в трубопроводах. Она позволяет обеспечить контроль и управление тепловыми режимами в разных зонах помещений, а также проводить ремонтные работы.

Главной задачей запорной арматуры является предотвращение разлива воды в случае отказа аппаратуры. Она может блокировать все либо часть трубопровода. Запорная арматура включает в себя шаровые краны, затворы, задвижки, клапаны и другое оборудование.

Выбор запорной арматуры зависит от конкретных условий и требований. Она должна быть совместима с другими элементами системы

Также важно учитывать параметры рабочей среды (давление, температура и т.д.) и условия эксплуатации (возможность доступа и обслуживания)

При установке запорной арматуры необходимо учитывать ее расположение относительно других элементов системы и прокладываемых труб. Также нужно соблюдать правила монтажа и регулярно проверять состояние оборудования для обеспечения надежной и безопасной эксплуатации всей системы отопления.

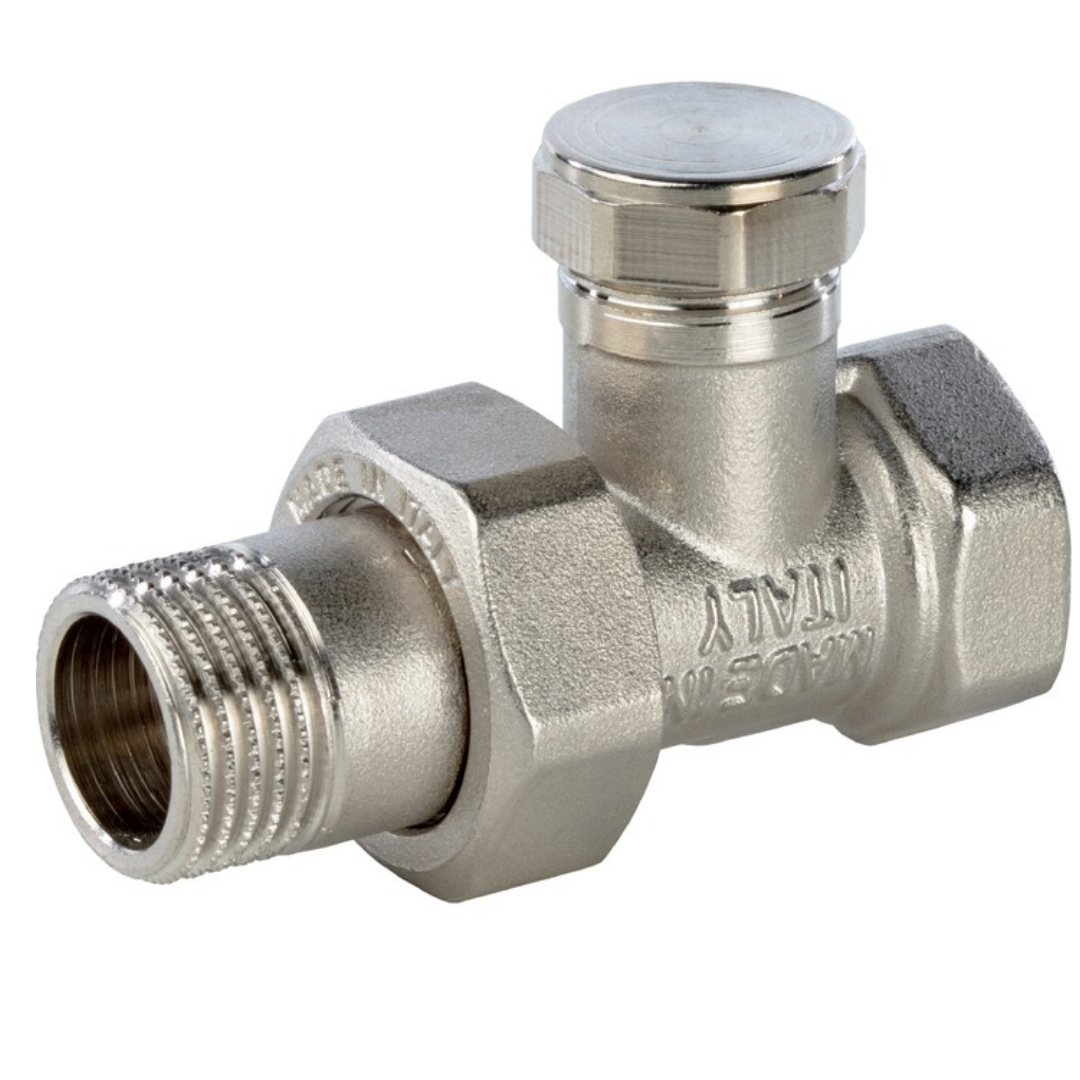

Правильный выбор регулировочных кранов

Регулировочные краны для радиаторов отопления выбираются в зависимости от типа отопительной системы и требований к ее функциональности. Радиаторный регулятор может работать в ручном или автоматическом режиме. Принцип изменения нагрева отопительных приборов зависит от конструкции устройства, которые подразделяются на конусные и клапанные.

Выбирая вентиль на батарею отопления, обратите внимание на материал корпуса (сталь, латунь, комбинация этих металлов), качество использованных уплотнителей – от этого зависит надежность и долговечность изделий

Типы и модели

Существуют следующие виды вентилей, позволяющие регулировать поток теплоносителя :

• Конусные механические. Самый простой и дешевый вариант, проходное сечение устройства изменяется при перемещении штока, для чего необходимо вручную регулировать его положение. Рекомендуется эксплуатировать совместно с термометром. Слабым местом является резиновая прокладка, склонная к износу.
• Полуавтоматические терморегуляторы прямого действия. Положение штока изменяется под воздействием термочувствительного элемента, когда температура теплоносителя достигает заданных параметров. Значение устанавливается вручную.
• Автоматические терморегуляторы. Шток перемещается сервоприводами, которые приводятся в действие контроллером, получившим сигнал от температурного датчика. В зависимости от выбора потребителя, устройство реагирует на температуру нагрева теплоносителя или воздуха в помещении.

При расчете системы отопления следует учитывать, что установка кранов на батареи отопления снижает пропускную способность системы. Следует подобрать подходящий диаметр труб либо найти краны с максимальной пропускной способностью.

Популярные марки

Хороший регулировочный кран – залог долговечности и надежности отопительной системы. Предпочтительнее использовать изделия зарекомендовавших себя брендов, в число которых входит :

• Itap (Италия);
• Oventrop (Германия);
• Danfoss (Дания);
• Luxor ( Италия);
• Valtec (Италия и Россия, совместное производство).

Корпуса дешевой запорно-регулировочной арматуры изготавливаются из силумина – для этого сплава характерна повышенная хрупкость, такие изделия не рекомендуются к применению. Качественный корпус выполнен из стали или латуни, бронзы.

Ведущие производители вместо резиновых прокладок используют силиконовые уплотнители. В отличие от резины, которая теряет эластичность из-за высоких температур и рассыпается при механическом воздействии, силиконовые прокладки не теряют своих функциональных свойств на протяжении всего срока эксплуатации.

Назначение арматуры

Установленный вблизи радиатора кран может выполнять одну из следующих функций:

1. Изменение количества поступающего в радиатор теплоносителя. Таким образом регулируют теплоотдачу батареи, а соответственно, и температуру в помещении;
2. Полное отключение радиатора от системы отопления. Чаще всего это делают для проведения ремонтных работ;
3. Сброс рабочей среды. Производится при выполнении ремонта или для промывки батареи;
4. Сброс воздуха.

Поскольку перепад давления в системе отопления весьма незначителен, даже небольшая воздушная пробка способна остановить циркуляцию теплоносителя. Стравливая воздух, мы устраняем причину затора и восстанавливаем функционирование системы.

В квартирах и частных домах на радиаторах систем отопления устанавливают шаровые вентили. Такой вентиль еще называют пробковым. Внутри него имеется металлический шар, вращающийся вокруг оси, перпендикулярной оси трубопровода. В шаре выполнено сквозное отверстие, сечение которого равно сечению трубопровода (диаметр самого шара превышает просвет трубопровода). Вращая рукоятку, пользователь поворачивает шар, при этом ось проделанного в нем канала либо совмещается с осью трубы (вода течет через кран), либо занимает перпендикулярное ей положение (вода через кран не поступает). Герметичность посадки шара в седле обеспечивается покрывающей его пластиковой оболочкой.

Шаровый вентиль — наиболее популярный тип запорной арматуры для трубопроводов диаметром менее 50 мм. Главное их преимущество — скорость: перекрыть поток воды в трубопроводе можно одним движением, повернув вентиль на 90 градусов. Принцип устройства крана исключает протечки через отверстие для штока, поэтому в нем нет необходимости устанавливать сальник, который периодически приходилось бы менять. Благодаря появлению новых материалов и технологий все недостатки, которые были свойственны пробковым кранам в прошлом, в современных моделях устранены. Сегодня это надежные, практичные и долговечные устройства, с которыми очень легко работать.

Это интересно: Что лучше конвектор или тепловентилятор: сравнительный обзор

Запорная арматура

Такой тип арматуры уменьшает/прекращает подачу теплоносителя в определённом месте трубопроводов или радиаторов. Делается это в принудительном порядке.

Как правило, представлена в виде краников, задвижных элементов с различными конструктивными особенностями. Выбирая модель запорной арматуры для систем отопления следует учитывать способ монтажа и материал, из которого она изготовлена.

Качественный элемент должен выдерживать пиковые температуры, которые способна выдать система и максимальный уровень давления. Эта информация фиксируется производителем в инструкции по эксплуатации или на корпусе запорной арматуры.

Запорная арматура — один из самых важных составляющих отопительной системы. Монтаж осуществляется по всему периметру в местах, где может потребоваться ограничение потоков теплоносителя.

Почти все заводы, выпускающие данные изделия, предоставляют широкий ассортимент моделей для выбора подходящей

Существуют особые параметры, на которые следует обращать внимание при покупке

Для присоединения к магистрали запорная арматура оснащена патрубками. Диаметр которых играет значимую роль. Устройство не должно вызывать какие-либо ограничения потока и объёма вода в открытом состоянии.
От уровня регулировки зависит точность

Шаровые краны могут быть использованы для быстрой остановки потоков теплоносителя, а клиновидные позволяют выполнять постепенную регулировку объёмов подаваемой жидкости.
Возможность монтажа автоматического регулирующего элемента открытия крана тоже принимается во внимание при выборе продукции.

Важно не только понимать, как правильно осуществить монтаж, но и учитывать эксплуатационные качества арматуры, знать её устройство. Самостоятельные попытки произвести установку арматуры без особых навыков и знаний может повлечь за собой множество проблем

Например, неверно установленная арматура будет пропускать теплоноситель сквозь себя или воздух. Давление будет низким и расход жидкости увеличится. Не говоря уже о протечках и других неисправностях.

Типы кранов отопления

Использование таких элементов легко объясняется конструктивными особенностями и ассортиментом, представленным на рынке. Запорная арматура выражается в двух типах кранов:

• шаровые;
• штоковые.

Первые оснащены шаром, который имеет отверстие. Когда рукоять поворачивается, осуществляется регулировка диаметра внутри. Таким образом осуществляется регулировка силы потока жидкости в трубопроводной системе. Характеризуется данный элемент простотой в перекрытии потока.

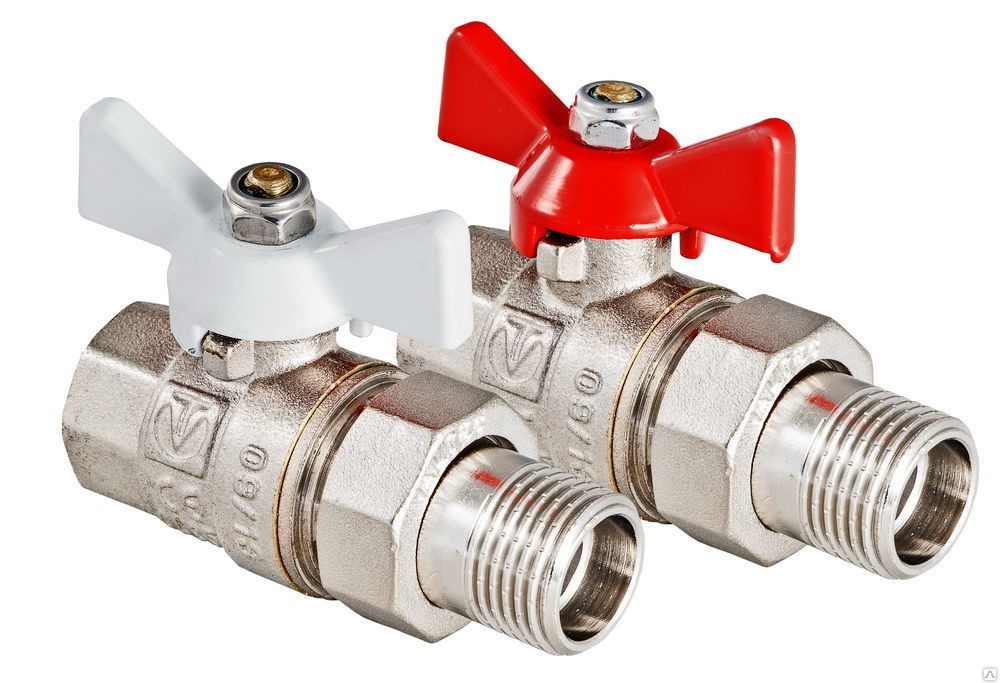

Пример шарового крана с разъемным соединением

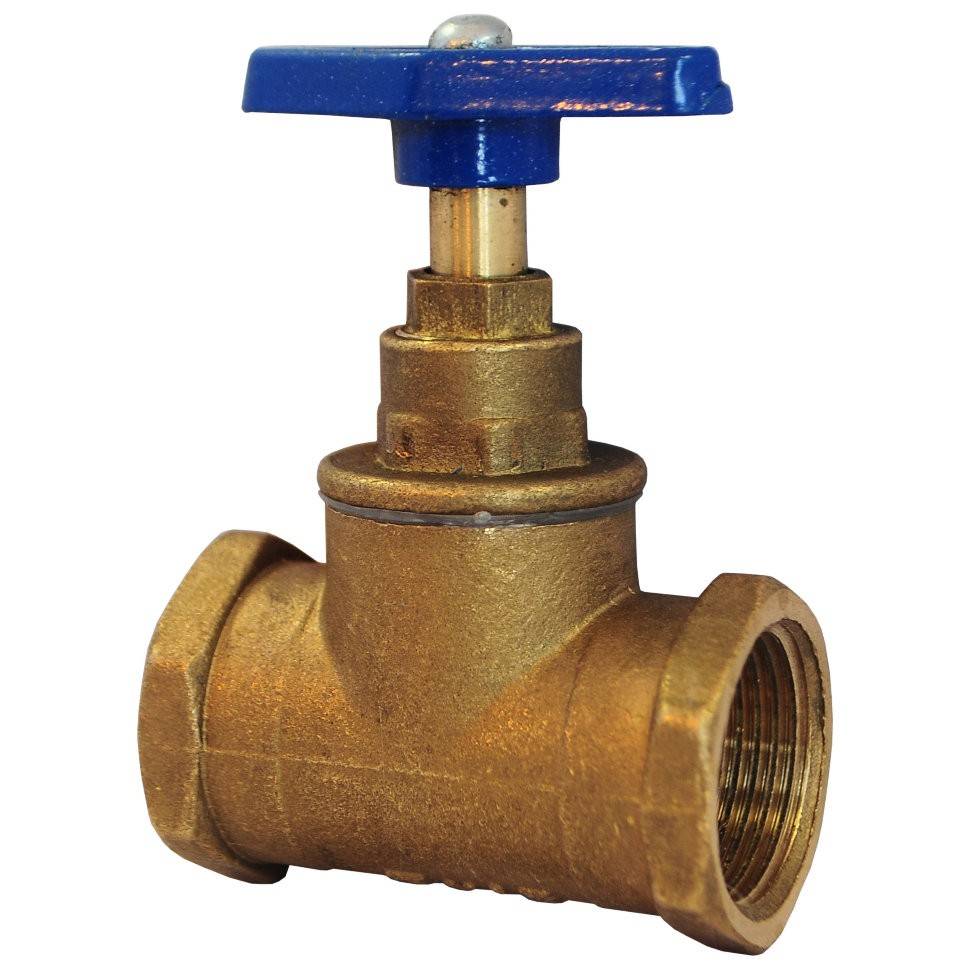

Штоковые, или вентили, используют для запирания шток, оснащённый прокладкой из резины или керамики. Чтобы прекратить/восстановить подачу воды, придётся выполнить несколько оборотов рукоятки. Этот элемент применим в качестве инструмента для более точной регулировки силы потока.

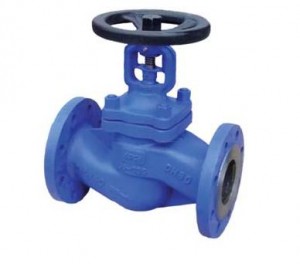

Запорный вентиль

Установка и выбор арматуры выполняется с учётом эксплутационных параметров системы отопления. В противном случае, будет непросто добиться необходимого функционала и задач, поставленных перед арматурой.

Задвижки отопления

Внешне напоминают вентили, но отличаются более крупными размерами. Также иной внешний вид имеют внутренние каналы. За счёт волнового строения внутри, такие элементы обеспечивают исключительную защиту при заметных перепадах давления. Задвижки позволяют сохранить шток в целостности и обеспечить герметизацию арматуры. Их монтаж осуществляют на областях трубопровода, диаметр которых выше 100 мм.

Фильтры для отопления

Фильтры для отопления являются важной частью системы, предназначенной для защиты оборудования от нежелательных частиц и загрязнений. Они препятствуют проникновению механических примесей в систему, улучшают качество теплоносителя и продлевают срок службы системы отопления

Виды фильтров для отопления:

• Грубые фильтры — улавливают крупные частицы, такие как песок и грязь, осаждая их на своей поверхности. Они могут быть съемными или несъемными и требуют периодической очистки или замены элемента фильтрации.
• Магнитные фильтры — оснащены магнитной системой для улавливания металлических примесей, таких как окалина или частицы ржавчины. Они особенно эффективны в системах с радиаторами, где металлические отложения могут вызывать проблемы с циркуляцией.
• Тонкослойные фильтры — пропускают только мельчайшие частицы, такие как пыль и загрязнения размером до нескольких микрон. Они способны задерживать даже бактерии и вирусы, что делает воздух в помещении более чистым и безопасным.

Принцип работы фильтров для отопления:

Фильтры для отопления обычно устанавливаются на подачу теплоносителя перед оборудованием, таким как котел или теплообменник. Они задерживают и удерживают частицы загрязнений на своей поверхности, позволяя только чистому теплоносителю пройти через систему. Затем частицы могут быть удалены путем очистки или замены фильтрации.

Регулярная очистка и обслуживание фильтров для отопления являются неотъемлемой частью поддержания эффективной работы системы отопления. Они помогают предотвратить поломки, снижение энергетической эффективности и улучшают качество тепла в помещении.

Термостатический смеситель

Термостатический смеситель (двух или трехходовой) служит базовым элементом комплексов напольного отопления – водяного теплого пола. Основными конструктивными элементами устройства являются тарельчатые клапаны, расположенные на штоке около отверстий входа холодного и горячего теплоносителя в камеру смешения.

В соответствии с заданным параметром температуры (задается вручную или с помощью термоголовки) клапана открывают проход теплоносителю в необходимой пропорции. После смешивания горячей и остывшей воды в камере смешения смесь с заданной температурой поступает на выходящий патрубок устройства. Иногда рабочим элементом термосмесителей служит биметаллическая пластина.

Термостатические смесители изготавливают из латуни, они имеют резьбовое соединение. На корпусе нанесена объединенная стрелка, указывающая итоговое направление готового теплоносителя и маркеры входа горячей и холодной воды.

Обратный клапан

Обратный клапан

Обратный клапан – простое устройство, предназначенное для предотвращения обратного тока теплоносителя. В корпусе установлен подпружиненный тарельчатый клапан, который находится в нормальном положении «закрыто» — притянут пружиной. При возникновении движения теплоносителя в разрешенном направлении пружина разжимается и клапан открывает проход.

При возникновении давления за клапаном тарельчатый элемент закрывает проход, препятствуя обратному протоку теплоносителя. Обратный клапан чаще всего устанавливают на нагнетании насоса – при работе других насосов он выполняет запирающую функцию, поддерживает заданные в сети направления движения теплоносителя.

Производится клапан из различных материалов – латуни, сталей, малые и средние диаметры имеют резьбовое присоединение, крупные – фланцевое. На корпусе нанесена стрелка, указывающая разрешенное направление движения воды и значения рабочих параметров – давление, диаметр.

Задвижки для отопления

Задвижка для отопления является важной составляющей системы отопления и используется для регулирования потока теплоносителя. Она представляет собой устройство, позволяющее открывать и закрывать проход для теплоносителя в отопительной системе

Задвижки для отопления могут быть различных видов в зависимости от их конструкции. В основе работы задвижки лежит принцип перекрытия или открытия потока теплоносителя. Для этого используется специальный затвор, который движется по направлению потока и перекрывает или открывает отверстие для теплоносителя.

Задвижки для отопления могут быть ручными или автоматическими. Ручные задвижки обычно имеют рукоятку, с помощью которой пользователь может управлять процессом открытия или закрытия задвижки. Автоматические задвижки управляются с помощью специального механизма или электрического сигнала.

Важно отметить, что правильно установленные и исправно работающие задвижки для отопления позволяют эффективно контролировать теплопотери и обеспечивают равномерное распределение тепла в помещении. Поэтому их выбор и установка являются важным этапом в проектировании и эксплуатации системы отопления

Требования к материалу изготовления и задачи элементов

Чтобы понять, что собой представляют вышеуказанные элементы, необходимо разобраться в их функционале. Общая задача арматуры – регулировка потоков теплоносителя, которые распределены по системе. С их помощью пользователь может в любое время увеличивать или уменьшать объем. Каждый из типов арматуры (№1 – запорная арматура, №2 – регулирующая) определенным образом влияет на работу конструкции и имеет свое конкретное функциональное предназначение.

Вариант №1

Запорная арматура используется для полной остановки теплоносителя на конкретном участке водопроводной системы или радиатора для принудительного уменьшения потока. Как правило, для таких задач выбирают задвижки или краны, отличающиеся по конструкции.

При покупке деталей необходимо обратить особое внимание не только на модель, но и на материал, из которого она изготовлена. Крупные производители используют нержавеющую сталь высшего качества

Продукция высшего сорта должна с легкостью выдерживаться температурные нагрузки и высокое давление. Данные показатели обязательно должны быть указаны в техническом паспорте или на самом корпусе элемента.

Вариант №2

Данный класс арматуры используется для безопасной и слаженной работы всей конструкции. Одно из основных предназначений регулировочных элементов для систем отопления – стабилизация уровня давления внутри трубы. При использовании на базе систем водоснабжения детали регулируют нагрев воды за счет смешивания горячей и холодной жидкостей. Для большей практичности некоторые модели приборов оснащают электронными панелями управления.

Заметка: компании-производители, которые работают в данном сегменте рынке, продолжают работать над разработкой новых конфигураций, для повышения эффективности и удобства при эксплуатации. На полках крупных специализированных магазинах в продаже можно найти комбинированные узлы. Главное преимущество таких моделей отопительной арматуры заключается в простом и легком монтаже, по сравнению с установкой одиночных компонентов системы.

Виды запорно-регулирующей арматуры

Для начала обмолвимся, что в этой теме мы рассматриваем только детали отопительных схем частных квартир и домов, так как в общем случае спектр используемой арматуры очень широк. Провести ее обзор в рамках одной публикации будет трудно.

Виды кранов для отапливания

Итак, запорно-регулирующая арматура – это детали системы, предназначающиеся для управления потоком носителя тепла путем частичного или полного перекрывания проходного сечения трубо-проводов.

По большому счёту, все детали управления потоками, ставящиеся в системах отопления приватных домов, можно поделить на подобные группы:

• запорные;
• запорно-регулирующие;
• смесительно-регулирующие.

Не стоит перемешивать такие понятия, как запорно-регулируемая арматура и контрольно-измерительные приборы (термометры, приборы для определения величины давления). Также никакого отношения к управлению носителем тепла не имеют разные предохранительные и воздухоотводные клапаны, фильтры – непромывные фильтры и учетные приборы.

Регулирующая арматура отопления

Она предназначена для контрольной работы системы отопления в целом или на определенном участке. Это зависит от конструкции и эксплуатационных параметров. Рассмотрим наиболее востребованные и обязательные к установке модели.

Кран Маевского

Конструкция крана Маевского

Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.

Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.

Обратный клапан

Обратный клапан

Необходим для предотвращения обратного движения воды в трубах. Его можно найти в каталогах арматуры для отопления, предназначенных как для небольших частных систем, так и для центрального теплоснабжения.

Принцип работы этого устройства основан на том, что давление напора воды воздействует на седло клапана, отодвигая его. В результате этого происходит циркуляция жидкости в трубах. Если же по каким-либо причинам вода начинает течь обратно – клапан возвращается в закрытое состояние. Этот механизм необходим в системах со сложной разводкой магистралей. В частности, он монтируется в качестве запорной арматуры для радиаторов отопления. Таким образом повышается безопасность работы и увеличивается КПД всей системы.

Смесительные узлы

Двухходовой клапан

Для устройства водяного теплого пола необходимо обеспечить смешивание горячей и холодной воды. Это связано с различными температурными режимами в трубах отопления и теплого пола. В качестве основного механизма применяются 2 или 3 ходовые смесительные узлы.

Конструктивно они схожи с игольчатыми кранами. Но помимо входного и выходного патрубков в них есть дополнительные точки подключения. Двухходовые модели обеспечивают смешивание потока теплоносителя с различной температурой путем открытия штока на определенную высоту. В трехходовых конструкциях устанавливают заслонки. Изменение их месторасположения уменьшает или увеличивает приток воды.

Подобная регулирующая арматура для отопления может управляться ручным методом или автоматически. Для последнего монтируют электропривод, соединенный с температурным датчиком в трубах или в помещении. В зависимости от установленного уровня нагрева происходит регулирование положения штока или заслонки.

Предохранительный клапан

Если уровень нагрева воды в трубах превышает заданный параметр – происходит резкий скачок давления. Для предотвращения прорыва устанавливается другой вид запорной арматуры на отопление, регулирующие функции которой направлены на сброс излишков воды или воздуха из системы.

Самым востребованным из них является предохранительный клапан. В отличие от крана Маевского он рассчитан на более высокие показатели давления. При возникновении аварийной ситуации напор воды воздействуют на седло, в результате чего шток поднимается. Избыток теплоносителя или воздуха уходят из системы, а состояние клапана остается открытым до того момента, пока давление не стабилизируется. Эту запорную арматуру на отопление необходимо правильно установить. Специалисты рекомендуют монтаж на обратную трубу перед ее входом в котел и до циркулярного насоса.

Назначение и выбор арматуры запорной

Для теплоснабжающих систем данную арматуру используют с целью контроля над подачей горячего носителя тепла и отключения питания контура отопления. В основном, кран запорный на прибор обогрева устанавливают на участках, где выполняется обвязка отопительных приборов трубопроводом.

Аналогичное решение не считая практических положительных качеств обладает функциональной пользой. После перекрытия запорного вентиля батареи у домашнего мастера появится возможность отремонтировать ее безостановочно функционирования всей отопительной конструкции.

На данное время арматура запорного типа для отапливания на рынке нашей страны предлагается в широком ассортименте, а среди очень часто используемых изделий значатся эти приспособления:

• отсечные клапаны;
• задвижки;
• игольчатые вентили;
• краны шаровые.

Всех их делают из крепких металлов, выделяющихся стойкостью к коррозии и влиянию больших температур. Запорного типа арматура оберегает контур отопления от возможности появления опасной ситуации, увеличивает надежность работы теплосети, таким образом помогая сведению до минимума плохих последствий в результате неполадки отдельного прибора обогрева.

Запорно-регулирующая арматура

Разновидность трубопроводной арматуры для систем отопления служит для выполнения регулировки параметров рабочей среды. В зависимости от ситуации используются различные типы управления. Но принцип работы всегда заключается в изменении расхода проходимого теплоносителя, перекрытия или распределении объёмов.

Трёхходовой клапан

Один из типов, работающий за счёт регулирования потоков теплоносителя в отопительных системах. Основной задачей его является изменение направления, смешивание или разделение рабочего потока, требуемых в определённых ситуациях. Оснащён тремя отверстиями с индивидуальным назначением. Работа базируется на основе попадания рабочего потока и регулировке направления специальным затвором, установленным внутри изделия.

Балансировочный вентиль

Служит для регулировки проходимого сечения для пропуска жидкого теплоносителя в заданном количестве. Расход не будет неизменным. Его уровень зависит от разницы в перепадах давления. Балансировочным арматурным клапаном называется из-за количественного соотношения между двумя параметрами расхода жидкости, предназначенной для обогрева помещения. Как правило, не используется в системах отопления, в которых малый расход теплоносителя. В основном, применяется, когда есть смысл в создании сопротивления на контурах для уравнивания потоков. Позволяет получить регулярный равномерный расход теплоносителя, не зависящий от перепадов в мощностях насосных агрегатов. Другими словами, исключает возможность превышения перепадов давления.

Смесительный модуль

Служит для расширения системы отопления. Позволяет правильно управлять насосом отопительного контура. Расширяет применение автоматики и управления прямыми контурами, контурами со смешением, буферными накопителями энергии.

Чтобы обустроить систему отопления правильным образом, следует ознакомиться с функционалом арматуры отопления и понять её общую задачу – осуществление регулировки потоков жидкого теплоносителя для исключения расхода и контроля комфортного температурного режима. При помощи этих простых и удобных компонентов, пользователь сможет настроить систему отопления так, как ему удобно. Каждый представленный тип отвечает за те или иные функции, без которых не обойтись.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Запорная арматура трубопроводов — методы подсоединения

ГОСТ 24856-2014 регламентирует следующие типы арматуры в зависимости от метода соединения с трубопроводными магистралями:

• Бесфланцевая(flangless) — в устройстве отсутствуют подсоединительные фланцы на корпусе, но оно монтируется в разрыв трубопровода, имеющего фланцы на трубных торцах. Для подключения арматуры используют приварку, штуцерные, ниппельные и прочие виды подсоединений.
• Межфланцеваяили стяжная (wafer) — не имеет фланцев и размещается в промежутке линии между ее фланцевыми дисками как соединительная арматура трубопроводов.
• Муфтовая(female, screwed) — имеет на корпусе патрубки с нанесенной на внутреннюю оболочку резьбой.
• Под приварку или приварная (butt-weld) — имеет на корпусе гладкие подсоединительные отводы обычно цилиндрической формы, которые приваривают в разрыв трубы или к оборудованию, резервуарам.
• Фланцевая(flanged) — обычно оснащена фланцевыми дисками с отверстиями для болтового крепления, вставляется в разрыв трубопровода или подсоединяется к фланцам оборудования, резервуаров.
• Цапковая((male) screwed) — имеет цилиндрические корпусные отводы для подсоединения, оснащенные наружной резьбой и буртиком.
• Штуцерная(union) — оснащена патрубками с внешней резьбовой насечкой.

Рис. 7 Цапковое с наружной и муфтовое с внутренней резьбой соединения
