Делаем запор для ворот своими руками

Разновидности засовов

Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.

Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления. Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом

Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр. Среди самых распространённых типов засовов стоит отметить такие:

Среди самых распространённых типов засовов стоит отметить такие:

1. Поворотные – типа «шлагбаум», «вертушка» Отличаются простотой в изготовлении, надёжностью и прочностью удерживания створок. Чаще всего для производства используется деревянный брус. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях управлять механизмом тяжело физически. Хотя и не всегда данные параметры считаются недостатком, так как определённый дизайн ворот требуют более «грубого» выполнения засова.

   Запор шлагбаум, длинным деревянным брусом

   Поворотный запор

   Короткий поворотный запор

2. «Щеколда» тоже относятся к поворотным, но устанавливать его,возможно, только при прочной фиксации одной из половин ворот. В основном используется на калитках и дверях.

   Запор щеколда можно устанавливать при прочной фиксации одной из створок

3. Горизонтальные задвижные – «шпингалетные» или полосовые простого типа. Крепление изделия происходит на раму или оборотный механизм. Как в случае с «щеколда» на одну из створок дополнительно устанавливают фиксаторы или запоры вертикального типа.
4. Вертикальные задвижные – устанавливаются отдельно внизу на каждой створке ворот, что позволяет их надёжно фиксировать как в открытом, так и в закрытом положении. Если запоры устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надёжной рамы) части ворот. Если каркас легко погнуть, то лучше устанавливать сверху и снизу на каждой половине.

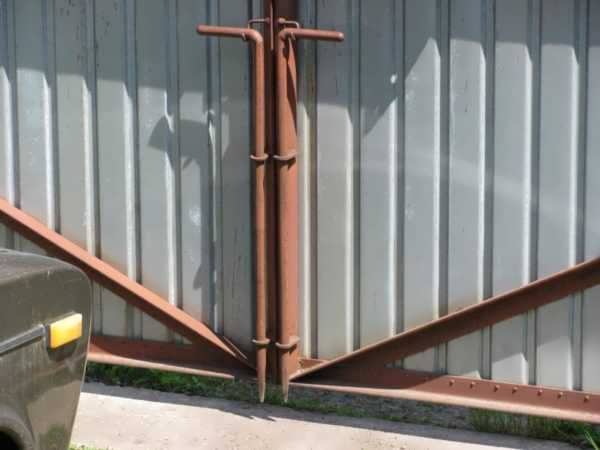

Вертикальный запор для ворот

По виду конструкции различают 4 типа.

1. Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
2. Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
3. Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
4. Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.

Разновидности шпингалетов и особенности монтажных работ

Дверной засов бывает следующих типов:

1. Встроенные модели.
2. Врезные конструкции.
3. Простые или накладные изделия.

Шпингалеты устанавливаются на середину двери и закрепляются. Задача усложняется, когда скважина больших размеров. Для этого применяется турбинка и гвозди. Шпингалет должен плотно монтироваться с обеих сторон.

В случае с простым способом применяется дрель и крепежные гвозди. Диаметр для крепления составляет 2–3 мм. Длина шпингалетов допустима до 50 см. Выбор шпингалета влияет на степень защиты. Врезные и встроенные методы применяются для квартирных замков. Установка длится не меньше двух часов. Для этого применяется полный спектр строительного инвентаря, крепежных материалов.

Дверной запор для ворот

Без усилий мастера по установке замков, процесс невыполним. Снятие замка или взлом также труден, как и монтаж. Хотя шпингалет открывается одним движением, его взлом займёт много времени. В магазинах представлены шпингалеты открытого и закрытого типа. Закрывающий стержень, конструкционные характеристики, чистота материала влияют на цены. Поэтому ассортимент многообразен и доступен. Позаботьтесь о защите квартиры и установите шпингалет. В результате дверь на щеколду будет запирать с легкостью.

Задвижка для калитки, которая монтируется накладным типом

Преимущества самостоятельного изготовления и места использования

Самостоятельное изготовление запоров позволяет задействовать старые запчасти, материалы, сэкономить и сделать надежную конструкцию. Если у вас установлены большие ворота, но нет запорного механизма, то охранять дворовую территорию, дом и постройки не получится.

Если установить запор своими руками, то злоумышленник не будет знать, как его открыть из-за нестандартности конструкции, что убережет от кражи. Конечно, если вор профессионал, то откроет запор шпилькой, ломом.

Но всё равно крепкая преграда доставит ему неудобство. Для садовых участков используют самодельные шпингалеты.

Для защиты более ценного места – гаража, применяют засовы-фиксаторы в комбинации с навесными замками. А для частных домов подойдут самые сложные варианты: шлагбаумы, навесные и электронные замки.

Для охраны территории могут использоваться категории устройств:

1. Обычные защелки, шпингалеты и т.п. Они не могут защищать от взлома, но сдержат открытие и зафиксируют закрытое положение.
2. Контейнерной категории – они большие о прочные. Подойдут для сдвигающихся и распахивающихся створок.
3. Механизмы, производящиеся для ангаров. Они запирают тяжелые двери, с которыми не справятся другие устройства.
4. Системы, оснащенные электрическим приводом и сигнализацией. Они подойдут для частных домов.

Владельцы подбирают категорию запоров в зависимости от нужных функций. Зачастую для частного сектора не требуется сигнализация, достаточно контейнерных механизмов.

Наиболее удачные варианты запоров на гаражные ворота

Из всевозможных конструкций запоров наименее надежными являются щеколды и шпингалеты. Устройство такого механизма до примитивности простое. По сути, это металлический стержень в стальной обойме. При перемещении стержня с помощью бокового рычага край запирающего элемента входит в гнездо на соседней створке и блокирует перемещение ворот. Установить его на ворота своими руками можно за пять минут, но стойкость его к взлому крайне низкая, прежде всего из-за слабого корпуса обоймы.

Если необходим по- настоящему мощный гаражный фиксатор, стоит воспользоваться одной из нижеприведенных конструкций:

1. Фляжный запор для гаражных ворот;
2. Поворотный стоечный механизм;
3. Запор- вертушка;
4. Засовы на сварной раме.

Совет! Каждый вариант по-своему удобен в работе, но требует тщательного ухода и смазки механизма.

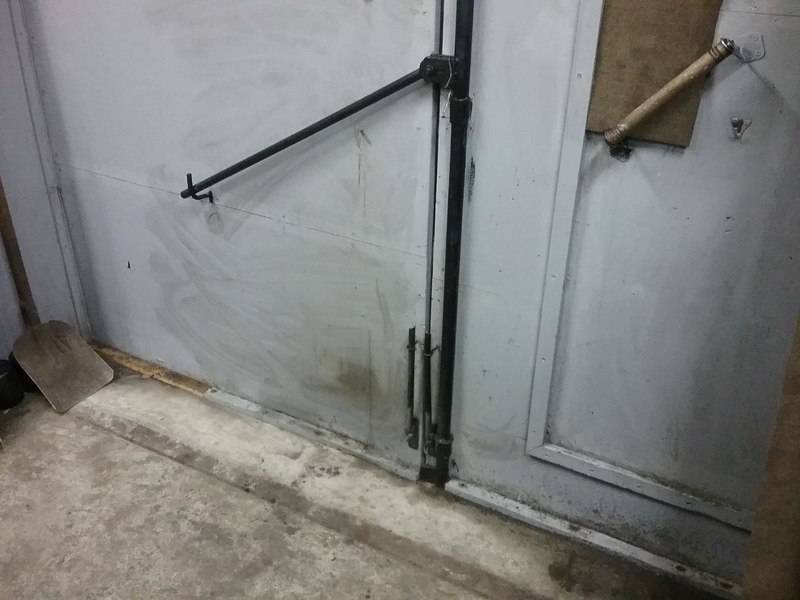

Фляжные системы запора

Конструктивно фляжный запор представляет собой два элемента – рычаг с крюком и фиксирующую петлю. Рычаг устанавливается на створку ворот или на дверь, при закрытии достаточно одеть петлю на зацеп и перекинуть рычаг до упора. Таким образом, выбирается зазор, и створка гаража плотно притягивается к раме ворот. Увидеть работу запора на практике можно из видео:

В закрытом положении любые усилия на вскрытие створки воспринимаются толстой петлей- крючком фляжного механизма, чтобы оборвать такое крепление, потребуется усилие более чем в несколько тысяч килограмм.

Кроме того, фляжный вариант гаражного запорного устройства абсолютно не чувствителен к засорению и загрязнению. Сделать и установить на ворота своими руками такой механизм не составляет особого труда.

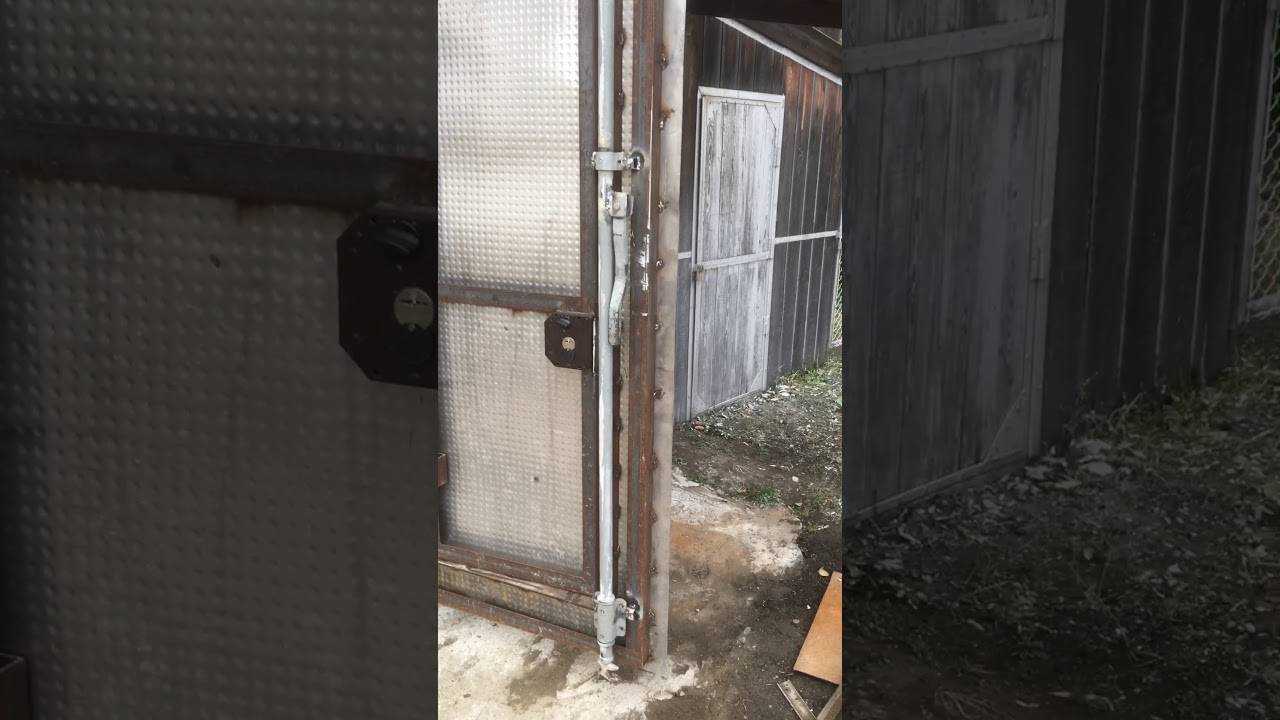

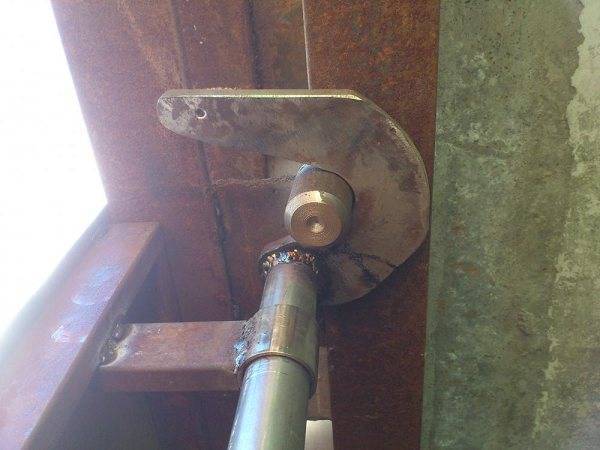

Поворотные стоечные запоры

Не менее надежным считается эксцентриковый или поворотный запор, изготавливающийся в виде вертикальной трубчатой стойки, закрепленной на створке ворот в четырех опорных обоймах. В центральной части к стойке крепится рычаг, с помощью которого трубу стойки можно проворачивать вокруг вертикальной оси. Для удобства рычаг выполняется на болтовом соединении, что дает возможность и складывать его, опуская вниз.

На верхнем и нижнем конце трубы наваривают массивный крюк- зацеп. На пороге и на верхней балке рамы гаражных ворот устанавливают толстые и короткие цилиндры. При повороте трубчатой стойки крюк проворачивается вокруг вертикальной оси и входит в зацепление с цилиндром в верхней и нижней части ворот.

Прочность механизма не уступает фляжной схеме, но более сложный вариант в изготовлении своими руками, требует использования легированных сталей и высококачественной сварки.

Запорная вертушка и стержневые фиксаторы

Двадцать лет назад среди владельцев гаражей очень популярной была конструкция запора в виде вертушки или поворотной стальной рейки, установленной на одной из створок. Чтобы изготовить такой запор, требовалось приварить ось вращения на одной из створок ворот и сделать два упора для фиксации запорного элемента в закрытом состоянии, чаще всего использовались два обрезка стального уголка.

Чтобы закрыть механизм, достаточно было провернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало подобную конструкцию одним из самых популярных вариантов среди автолюбителей. Долгое время считалось, что открыть ее снаружи невозможно.

Самыми простыми схемами были и долго еще останутся вертикальные фиксаторы, устанавливаемые в верхней и нижней части одной из створок. Такая схема очень проста в изготовлении, для надежной работы и запирания дверей, в верхней и нижней балке рамы ворот потребуется установить специальные гильзы или обрезки труб. Со временем внутри гильз скапливается грязь, а зимой – замерзший конденсат, поэтому требуется периодическая очистка и продувка крепления.

Защелки с секретом

Эти защелки, функционирование которых реализовано аналогично удобному нажимному механизму дверных ручек. Устройство их такое:

• На опорной стойке установлен крючок, который выполнен из пластины с вырезанным зубом острием вверх. Пластина закреплена горизонтально к калиточному опорному столбу со стороны притвора перпендикулярно плоскости забора.
• Запирающим элементом является пластина, которая свободно прикручена к створке. Болт крепления расположен на расстоянии 20-30 см от притворной стойки створки калитки. В положении закрыто планка ложится в выступ зуба. Для открывания планку необходимо немного приподнять, чтобы она освободилась из зацепа.

Поскольку планка крепится свободно, то для того, чтобы она не падала и не вращалась вокруг оси болта, на калитке устанавливают два штырька-ограничителя. В самой простой конструкции планка закрывается под силой тяжести. Если к болту с наружной стороны приспособить ручку, то планка будет приподниматься нажатием ручки.

Чтобы запор защелкивался при закрывании самостоятельно, планку подпружинивают слабой пружиной, которая будет удерживать ее в нижней позиции. Пружину одним концом крепят в нижней части створки, а верхнюю фиксируют на рейке. Вместо пружины можно использовать противовес, как на фото:

Оригинальная конструкция с противовесом

Скос передней стороны зуба на ответной планке делают более пологим, чтобы рейка на дверке смогла свободно скользить по нему при закрывании калитки.

Изготовление своими руками

На металлической пластине длиной 200-250 мм и шириной 30-40 мм на одном конце вырезают болгаркой зуб, как на фото. Его приваривают (или прикручивают) к опорной стойке со стороны притвора. На калитку прикручивают длинную (30-50 см) металлическую пластину. Проверяют, как она зацепляется за зуб при закрывании. Приваривают ручки и ограничители.

Этот запор легко сделать секретным. Потайная защелка – это механизм с отсутствием явных внешних признаков с наружной стороны, по которым можно судить о способе его открывания. В реечной задвижке потайной способ открывания реализуют двумя способами:

• При помощи тросика, который подсоединяется к свободному концу запирающей рейки и через систему блоков и выводится наружу в скрытом месте. При этом устройство должно быть подпружиненным.
• Секретные защелки делают путем маскировки головки наружного болта, который удерживает рейку. Вместо поворотной ручки снаружи ворот видна только головка болта.
• Вырезать фальшивый проем для ключа.

Для лучшей маскировки запора многие хозяева накручивают на ворота еще несколько «фальш-болтов», среди которых «рабочая» головка и прячется. Для отпирания дверки снаружи необходимо иметь рожковый ключ и знать, какой болт нужно крутить.

Запоры для калиток обычно покупают, а для ворот делают самостоятельно. В чем тут дело? Причин несколько:

• Калиткой пользуются чаще, механизм должен работать как часы. Сможете сделать самостоятельно?
• Запор для калитки всегда на виду. Он должен иметь красивый внешний вид и в тоже время какой-нибудь секретный механизм открывания или обычный врезной или накладной замок.
• Калитки более или менее стандартны и выбор запирающих устройств достаточен для того, чтобы выбрать подходящий.
• Ворота более индивидуальны: размеры, материалы, конструкция. Запоры прячут. Никому не хочется открывать такой широкий доступ на свой участок или в гараж. Красота отходит на второй план, главное – надежность и безопасность. Поэтому мы и мастерим засовы для ворот каждый по-своему. А какую мы выберем конструкцию – это уже секрет.

Варианты запоров для пластиковых декоративных калиток

При выборе запора для пластиковых декоративных калиток необходимо учитывать их вид и механизм открывания. Существует несколько разных разновидностей запоров, которые можно использовать для таких калиток. Ниже рассмотрим несколько вариантов запоров:

1. Засовы для откатных ворот

   Если пластиковая калитка является частью откатных ворот, можно использовать засовы для откатных ворот. Для изготовления такого запора понадобится фабричный механизм, типа «морской контейнер», который можно встроить в ворота. Засов будет выдвигаться и защелкиваться в специальные отверстия в воротах при закрытии и открываться при открывании ворот.

2. Задвижки для распашных ворот

   Если пластиковая калитка является частью распашных ворот, можно использовать задвижки для распашных ворот. Это механизм, состоящий из досок, который позволяет фиксировать и освобождать ворота. Задвижки устанавливаются на столбах, к которым крепятся ворота, и позволяют удерживать ворота в закрытом состоянии.

3. Покупные запоры

   Если не хочется заниматься самодельным изготовлением запора, можно приобрести готовый запор для пластиковой декоративной калитки. На рынке существует большой выбор различных запоров для калиток, таких как запорные защелки или замки. При покупке следует учитывать размеры и тип калитки, чтобы запор подошел по размерам и типу открывания калитки.

4. Самодельные запоры

   Если вы любите творчество и у вас есть необходимые инструменты и материалы, можно сделать самодельный запор для пластиковой калитки. В качестве материала можно использовать деревянные доски или другие подходящие материалы, которые позволят создать надежный и прочный запор. При изготовлении следует учитывать размеры и тип калитки, чтобы запор был подходящим по размерам и типу открывания калитки.

Выбор запора для пластиковых декоративных калиток зависит от предпочтений и потребностей каждого. Лучше подойдет либо покупной запор, подходящий по размерам и типу калитки, либо самодельный запор, изготовленный с учетом особенностей калитки. При выборе необходимо также учитывать надежность, прочность и долговечность запора, чтобы обеспечить безопасность и удобство использования калитки.

Различные запоры на ворота

Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.

Конструкция простого запора для ворот

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

Простой засов вертикального типа на воротах

Различные размеры засов на пружинах для ворот

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Самостоятельное изготовление засова

Пример конструкции самодельного засова на ворота

Для изготовления засова потребуются следующее оборудование и детали:

• металлический штырь;
• тиски;
• пружина;
• молоток;
• болгарка или пила по металлу;
• набор ключей или отверток;
• шуруповерт.

Прежде всего, необходимо собрать основу засова. Чтобы это выполнить, нужно прикрепить к пластине держатели стержня. Далее следует установить на стержень ручку и установить его совместно с пружиной в каркас.

Заключение по теме

Чтобы смонтировать готовый засов на металлическую поверхность, нужно прикрепить его к ней с помощью болтов, предварительно просверлив под них отверстие. К дереву механизм прикрепляется при помощи саморезов, закрутить которые нужно шуруповертом или отверткой.

Пример самодельного вертикального засова на ворота

Для запорного стержня необходимо просверлить отверстие на косяке калитки — это необходимо для фиксации стержня, в результате чего будет фиксироваться и сама дверь. При наличии небольшого опыта и соответствующего инструмента несложно собрать и установить засов для ворот своими руками, значительно увеличив безопасность частной территории.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Вертушка

Самым простым в создании замков станет проверенная годами «вертушка». Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

«Вертушка» закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

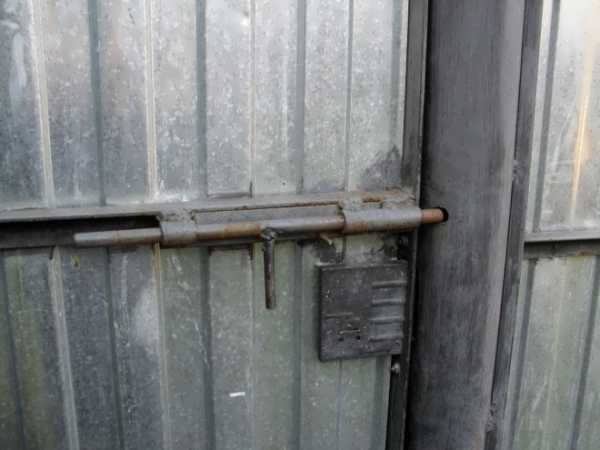

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы «Г» либо привариваем ручку.
2. Монтируем на створках отрезки трубы, кольца или петли.
3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.

Безопасность автомобиля – прежде всего. Мы подобрали информацию о конструкциях, типах и работе механизмов дополнительных гаражных замков; собрали материал о том, как создать запоры для охраны гаражей своими руками. Всё, чтобы гараж стал крепостью для «железного коня».

Надеемся, мы внесли вклад в защиту вашего автомобиля от злоумышленников. Будем рады комментариям и распространению нашей информации.

Кроме классических врезных замков, гаражные ворота распашного типа обязательно оснащаются гаражным запором, самым старым и самым надежным устройством для блокировки створок. Основная функция запоров и задвижек для гаражных ворот — зафиксировать их в закрытом положении и не дать открыться даже под большой нагрузкой. При этом разблокировать стопоры и запоры можно только с внутренней стороны ворот.

Особенности и виды запорных механизмов

Современные материалы и технология изготовления запоров на ворота, которые отличаются типом изготовления, расположением и способом запирания, выпускаются производителями в большом ассортименте.

Основными типами устройств являются:

Горизонтальный запор. он размещается вверху, в центре или внизу. Его можно сделать своими руками. Это наиболее распространенный вид конструкций для гаража.

Горизонтальный засов на ворота

Вертикальный замок. по расположению и предназначению он похож на предыдущий вид.

Вертикальный запор в гараже

Такой вид лучше всего использовать для сдвижных, откатных ворот. Конструкция состоит из трубы, в которую вставляется обычный отрезок трубы меньшего диаметра с отверстиями. Недостатком устройства является отсутствие плотного прилегания полотна ворот к раме.

Совет: Для улучшения прилегания створок к раме требуется доработка вертикального запора.

Размещать такие задвижки можно на полотне ворот и раме для них. В этом случае направление язычка делается индивидуально.

По способу запирания, замки могут быть:

• Поворотными.
• С фиксацией.
• Ригельные или винтовые.
• Врезные запоры.

«Вертушка» или поворотный затвор для гаража

Для распашных ворот очень многие владельцы гаражей желают приобрести именно такой запор. Общий вид его показан на фото.

Вертушки для гаража

Такой вариант затвора при желании можно собрать самостоятельно. В этом случае он будет прочным, долговечным, створки будут плотно закрыты, к тому же, особых усилий для устройства при закрывании или открывании, прилагать не придется.

Совет: Приобрести в любом строительном магазине вертушку не получится, их не выпускают, а при необходимости затвор изготавливается по индивидуальному заказу или своими руками.

Принцип работы устройства заключается в следующем:

• По центру крепится перекладина, сквозным болтом.
• При повороте перекладина укладывается в пазы, выполненные из гнутых планок или механическим путем.
• Снаружи их открыть невозможно.

Шпингалет для ворот

Это достаточно простая и надежная конструкция. При монтаже такого запора, единственная проблема — наличие между створками небольшого зазора. Благодаря такому устройству конструкции — шпингалет, входящий в салазки с упором, не позволяет открыть ворота гаража.

Совет: При использовании такого запора, можно задвижную систему сделать более удобной — металлическое ушко для вертикального входа шпингалета в него приварить внизу створки, что позволит конструкцию сделать надежной и гарантированно безопасной.

Запор на распашные гаражные ворота

Для запирания распашных ворот можно выполнить конструкцию без использования болтов, заклепок и других крепежных элементов, которые быстро выходят из строя. Идеально они подходят для ворот из профнастила.

Инструкция к такому механизму предлагает выбрать нужную конструкцию из двух разных вариантов:

• Крепление замка на профильные трубы. Такой вариант имеет не слишком эстетичный вид, но является надежным и крепким запором на любой вид ворот.
• Замок, у которого основанием является уголок. Прочность его не высокая, что не позволяет удерживать тяжелые ворота.

Устройство замка из профильной трубы

К раме затворы крепятся сваркой. Их количество рассчитывается с учетом размеров полотна. При двух створках, понадобится устраивать устройство на каждую половинку.

При изготовлении запора:

• Отмечается место его монтажа.
• Выбирается длина прута, который будет входить в землю.
• Отмечается отметка его входа.
• Отрезаются прутки одинаковой длины.
• К верхней части конструкции привариваются небольшого размера отрезки профильного круга, для удобного фиксирования запоров.

Совет: Длина прутков должна быть такой, чтобы их можно было задвинуть в землю настолько, что обеспечит надежность запирания ворот, и не позволит, без приложения усилий, их открыть.

Такие запоры на ворота изготовить достаточно просто, цена их не большая.

Запоры винтовые

Винтовой механизм монтируется с лицевой стороны ворот. Это достаточно простое устройство при использовании.

В его состав входят:

• Стержень, с винтовой резьбой.
• Ключ основой, имеющий выемку и небольшой шпиль.

Специальным ключом, имеющим соответствующее углубление и шпиль, в действие приводится механизм затвора. Изготовить его можно самостоятельно.

Недостатком такой конструкции могут быть:

1. в проеме ворот должно быть достаточно места для выемки под резьбу, куда будет вкручиваться непосредственно стержень;
2. такой устройство сравнительно легко взломать, подобрав похожий ключ.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Возможные конструкции

Было придумано значительное количество разновидностей запорных механизмов для гаражных ворот. Среди основных видов можно выделить:

• вертикальные;
• горизонтальные.

Вертикальные засовы получили широкое распространение в конструкции гаражных ворот. Они отличаются высоким удобством и простотой обслуживания. Такие засовы легко быстро закрыть и довольно сложно взломать, т. к. часто приходится повреждать часть створки. Такой вариант гаражного запора отлично подходит для распашных створок, т. к. для подъемных он будет просто бесполезен. Конструкция такого элемента представляет собой небольшой крюк из арматуры, который вставляется в держатель ворот и фиксируется в отверстии, которое сверлится в полу и металлической раме. Чтобы засов было сложнее выбить, его рукоятка помещается между двумя упорами.

Конструкция стандартного горизонтального засова хорошо известна практически каждому. Подобный механизм использовался или используется в виде щеколд на межкомнатных дверях. Такой запор можно встретить практически на каждой калитке, а также в гараже наряду с вертикальным засовом. Каждый из этих двух видов получил различные модификации, которые призваны улучшить функциональность и безопасность. Одним из них является запор с пружиной. Обычно он устанавливается с внутренней стороны на калитку или гаражные ворота. Пружина постоянно возвращает фиксатор в исходное положение. Чтобы закрепить его в открытом состоянии, требуется использование дополнительных фиксаторов.

Среди более сложных конструкций запоров для гаражных ворот можно выделить такие:

• врезной;
• сдвижной засов;
• винтовой;
• ригельный;
• пазовый.

Хороший врезной замок стоит хороших денег. Если говорить точнее, то используются не врезные, а накладные замки. Такие запоры имеют большие габариты и значительный вес. Для установки требуется сделать специальное отверстие в створке, чтобы через него вывести замочную скважину. Ключи от такого замка для гаражных ворот имеют большую длину и вес, поэтому не всегда удобно их брать с собой. Сдвижной засов также является довольно популярным. Это накладная конструкция, которая применяется не только в гаражах. Конструкция представляет собой основу в виде планки с кольцом. По ней перемещается еще одна планка с кольцом, которая заходит в паз на второй створке. При совмещении колец внутрь вставляется замок, чтобы зафиксировать их. Монтаж такого запора может производиться как снаружи, так и изнутри.

Винтовой засов устанавливается изнутри гаражных ворот. Он представляет собой горизонтальный ригель, на котором сделаны засечки или нарезана резьба. Открыть его можно с помощью ключа со схожей засечкой. Но стоит понимать, что сдвинуть такой ригель не составит труда и обычным металлическим предметом, который будет иметь изгиб и требуемую толщину. Преимуществом является простота изготовления конструкции. Ригельный реечный засов представляет собой металлическую планку, которая перемещается в салазках и удерживается пружиной. Сверху планки сделано несколько засечек, через которые проходит ключ с такими же засечками. Изготовить такую конструкцию засова для гаража легко своими руками. Ригельный реечный замок является долговечным, но неустойчив к взлому, т. к. довольно легко подобрать требуемый ключ.

Обратите внимание! Чтобы повысить надежность любого из механизмов, необходимо смонтировать дублирующий запорный модуль. Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка. При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон

При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон

Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием

При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием

Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка. При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием.
