Как проверить электропроводку в квартире на короткое замыкание

Чем КЗ отличается от перегрузки

Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.

Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.

Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.

Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.

Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль). Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.

Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.

Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.

Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.

Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.

И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.

Из-за короткого замыкания часто происходят пожары. Из этой статьи вы узнаете, что такое короткое замыкание, в каких ситуациях оно происходит и как его предупредить.

КАК НАЙТИ ЗАМЫКАНИЕ ПРОВОДКИ

Есть такое умное выражение – локализация неисправности. В нашем случае оно тоже применимо и именно этим мы сейчас займемся.

Первый признак по которому обнаруживают короткое замыкание – срабатывание автоматического выключателя (АВ). Надеюсь он у всех есть, если нет – срочно поставьте.

Кстати, в работе автомата есть ряд особенностей и тонкостей, которые следует знать. Рекомендую почитать. Реально нужно и полезно.

Итак, на какой линии защита сработала – так и КЗ. Это очевидно. Также очевидно, что чем в составе электропроводки квартиры больше линий, защищенных автоматом, тем быстрее можно сузить место поиска.

В старых квартирах (хрущевках в панельных домах) может оказаться только один АВ. Самый неблагоприятный и трудозатратный вариант, но все решаемо, разобраться можно.

Предварительно отключите от сети все электроприборы, вилки из розеток выньте обязательно. Если после всего этого автомат продолжает выбивать, приступайте к поиску КЗ в проводке.

Все работы по поиску неисправности следует производить при снятом напряжении и принятии мер от несанкционированного включения.

1. Визуальный осмотр.

Поскольку причиной короткого замыкания могут быть неисправные розетки, выключатели, а также соединения проводов следует осмотреть их на предмет видимых повреждений, обугливания, наличия сажи, оплавленности изоляции проводов и пр.

При обнаружении этих признаков с большой степенью вероятности можно считать, что КЗ где-то поблизости. Беда в том, что электропроводка в квартирах преимущественно скрытая и доступных для визуального контроля участков мало. При наличие серьезных подозрений можно аккуратно извлечь провод из штробы. Естественно в районе проблемного места.

Для того чтобы не делать лишних работ можно удостовериться что вы правильно определили проблемный участок.

2. Прозваниваем проводку.

В зависимости от способа организации электропроводки могут встретится разные варианты. Рассмотрим самый неблагоприятный – электропроводка квартиры в хрущевке (рис.1).

Здесь одна линия проводки петляет по всей квартире. В группе много распределительных коробок, розеток, выключателей. Схемы, естественно нет, но логика подсказывает, что начало следует искать в коробке около входа квартиру, а конец – в самой дальней комнате.

Делим линию примерно пополам и в средней коробке разъединяем входящую и исходящую части электропроводки рис.1а точки А и Б. Измеряем тестером (мультиметром) сопротивление между точками А2-Б2.

Предел измерений берите как можно больше, поскольку в исправной проводке сопротивление при таком измерении должно быть более 0,5 МОм. Если все так, то измеряемый участок считаем условно (почему так поймете позже) исправным и работаем с левой (по схема) частью.

Для интереса можно произвести измерение межу точками А1-Б1. Если оно невелико или равно нулю, то причина в этом участке. Если нет, смотрим пункт 3.

При обнаружении участка с коротким замыканием, опять делим его примерно пополам и действуем как описано выше.

Таким образом добираемся до неделимого участка с замыканием. Если неисправность в скрытой его части, то проще всего эту часть проводки заменить.

3. Указанным выше способом не удалось найти замыкание.

Редко, но бывает. Обычно это вызвано тем, что КЗ возникает после некоторого времени работы под нагрузкой (тепловой пробой). В этом случае действуем как в пункте 2, только после разъединения проводов подаем напряжение и ждем пока не сработает автомат.

Не забываем отключать цепь на время выполнения каких либо действий с проводами.

Случай редкий, так что не буду подробно останавливаться на описании такого способа поиска неисправности.

Безусловно, в зависимости от способа прокладки электропроводки детали поиска КЗ могут различаться, но описанный алгоритм действий достаточно универсален и надежен.

Еще может быть интересно:

• электропроводка в квартире;
• замена проводки;
• монтаж электропроводки.

  *  *  *

2014-2024 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Какие бывают виды

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем U_КЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазные короткие замыкания

На практике в большинстве случаев происходят однофазные короткие замыкания. В сетях с изолированной нейтралью при соединении одной фазы с землей режим не является коротким замыканием и бесперебойность электроснабжения не нарушается, но он должен быть отключен, так как соответствует аварийному состоянию. При замыкании одной фазы на землю в данной сети напряжения на двух других фазах повышаются в 1,73 раза, а напряжение на нулевой точке становится равным фазному напряжению относительно земли.

В сетях с глухозаземленной нейтралью при соединении провода с землей сгорает предохранитель или срабатывает автоматический выключатель, при этом электроснабжение нарушается, а при сгорании предохранителя могут повредиться обмотки двигателей при работе на двух фазах.

Если в любой части электропроводки или электроприбора (лампочки, утюга и т. д.) нарушится изоляция и фазный провод коснется нулевого, произойдет короткое замыкание.

Поскольку между замкнувшимися проводами нет никакой нагрузки, иначе говоря, электрическое сопротивление места контакта практически равно нулю, ток через контакт начнет расти до тех пор, пока не расплавятся провода, что, в частности, может привести к пожару. Для защиты от короткого замыкания и служат предохранители.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

С помощью подручных средств

Прозвонка проводов мультиметром не является единственно возможным вариантом их тестирования на целостность или обрыв. Убедиться в исправности любого линейного проводника можно и без помощи этого универсального прибора.

Для проведения такой проверки потребуются:

• обычная батарейка питания (лучше всего квадратная на 4,5 Вольта);
• электрическая лампочка на 3,5 Вольта, посредством которой проверяется (контролируется) исследуемый линейный участок провода;
• пара соединительных проводов и коннектор захватывающего типа (так называемый «крокодил»).

После подготовки всех необходимых элементов на их основе собирается простейшая измерительная цепочка, состоящая из контрольной лампочки, батарейки и проверяемого проводника. При правильно собранной схеме и в случае исправности тестируемого участка контрольная лампочка будет загораться. Отсутствие свечения при всех исправных элементах схемы свидетельствует об обрыве в самом проводнике.

При испытаниях указанным способом используется тот же принцип, что и при проверке с помощью мультиметра, включенного в режим прозвонки.

Защита от токов короткого замыкания

Как мы выяснили, токи КЗ весьма опасны, прежде всего с точки зрения пожарной безопасности. Поэтому необходимо построить защиту от токов короткого замыкания, то есть установить в щите автоматические выключатели. Автоматические предохранители устроены так, что в случае короткого замыкания рост тока КЗ приводит к срабатыванию электромагнитного расцепителя мгновенного действия, который разъединяет электрическую цепь без ущерба для себя.

Для того, чтобы после устранения короткого замыкания снова включить электричество, необходимо просто нажать на белую кнопку (красная служит для выключения) или перекинуть вверх опустившийся при срабатывании предохранителя рычажок.

Правила монтажа электропроводки предусматривают расчет нагрузки и токов, идущих через автоматы защиты. Понятно, что предохранитель должен срабатывать при значениях тока, выбранных с солидным запасом. Иначе случайные небольшие колебания напряжения в сети (а следовательно, и тока) будут приводить к постоянному ложному срабатыванию защиты. С другой стороны, запас не должен быть и слишком велик, чтобы действия тока не причинило вреда сети раньше, чем произойдет отсечка.

Автоматический предохранитель защищает внутреннюю и внешнюю сеть

Становится понятна и необходимость нескольких линий в доме: если одна линия вылетела, в запасе есть другие. Кстати, отсюда вывод: удобно, если от каждой рабочей группы питается лампочка аварийного освещения в районе счетчика или аварийная розетка, в которую можно включить переносную лампу.

Как проверить проводку на замыкание

Короткое замыкание электрической цепи – прямое соединение проводников, находящихся под противоположными потенциалами. Например «+» и /или «фаза» – «ноль» («земля»). КЗ происходит, потому что сопротивление цепи в точке соприкосновения находится очень близко к нулю. При коротком замыкании выделяется огромное количество энергии, которую ни что не поглощает, поэтому эффект короткого замыкания выражается в яркой вспышке, звуковом эффекте и высокой температуре в точке замыкания. В результате короткого замыкания цепи скачкообразно вырастает ток. Он может достигать нескольких сотен ампер, в зависимости от условий замыкания.

Что часто приводит к выходу из строя участка электропроводки, а не редко и к пожарам.

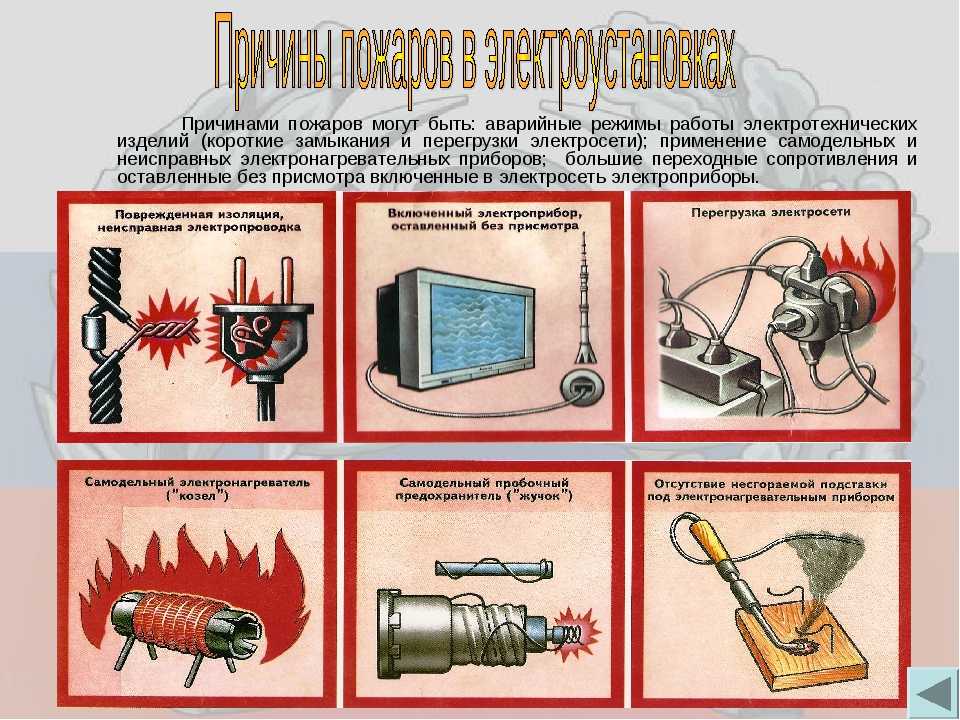

Причин для возникновения короткого замыкания несколько:

1. Старость проводки и установленных элементов, например розеток. Со временем в розетках накапливается пыль и грязь, что может привести к короткому замыканию. Изоляция проводов тоже не вечна. Со временем она высыхает и теряет свои изоляционные свойства. Или же вовсе осыпается.
2. Старость соединений в распределительных коробках. Скрутки, как бы хорошо они не были сделаны когда-то, со временем слабнут, что приводит к их нагреву из-за плохого контакта. Изоляционная лента, как и изоляция проводов, со временем стареет и утрачивает свои свойства.
3. Слишком большая нагрузка в цепи, сечение провода определяет максимальную нагрузку, а значит и силу тока, которую можно к нему приложить. При нагрузке выше расчетной, провод начинает греться. Изоляция деформируется, а потом закипает. Со временем происходит короткое замыкание. Необходимо соблюдать основные правила пользования электроприборами.
4. Наличие воды. Если в распределительную коробку или розетку попала вода, то в 98% случаев это приводит к короткому замыканию. Это происходит, потому что вода является очень хорошим проводником электричества.
5. Короткое замыкание может произойти внутри электрического прибора, подключенного к розетке, или в патроне люстры.
6. Исправная аппаратура защиты поможет избежать серьезных последствий от короткого замыкания.

Короткое замыкание, как его найти?

Поиск короткого замыкания начинают искать с розеток. Для этого из всех розеток вынимаются вилки всех электроприборов и выключаются все выключатели. После этого включается автоматический выключатель (меняется пробка). Если короткое замыкание не пропало, то нужно поочередно открыть все розетки и коробки. При ремонте желательно заменить полки кабельные на новые, сейчас они производятся хорошего качества. Короткое замыкание чаще всего выдает себя нагаром, следами плавления металла, запахом. Чаще всего короткое замыкание происходит в распределительных коробках,

Случается так, что видимых следов нет. Это означает, что короткое замыкание произошло в скрытых участках проводки. Что бы обнаружить подобное замыкание необходимо будет разобрать схему коробки. После этого снова включить автомат защиты. Если замыкание пропало, то можно искать дальше по направлениям, которое питает эта коробка. Искать лучше с помощью омметра. На худой конец подойдет обычная лампочка на 2,5 вольта с батарейкой. На замкнутом участке прибор покажет низкое сопротивление (до нескольких десятков Ом), а лампочка загорится. Поврежденный провод лучше заменить.

Причины возникновения КЗ

Чтобы бороться с негативными явлениями, необходимо, прежде всего, выяснить причину их возникновения. Для этого дадим определение термину «короткое замыкание».

Уверен, что у большинства из вас ответ готов: «Короткое замыкание, это когда соприкасаются друг с другом два проводника с током разной полярности». Такое определение верно только отчасти. Оно не описывает полной картины КЗ. В частности, короткое замыкание может возникнуть между двумя фазными проводами, и не обязательно в результате их касания.

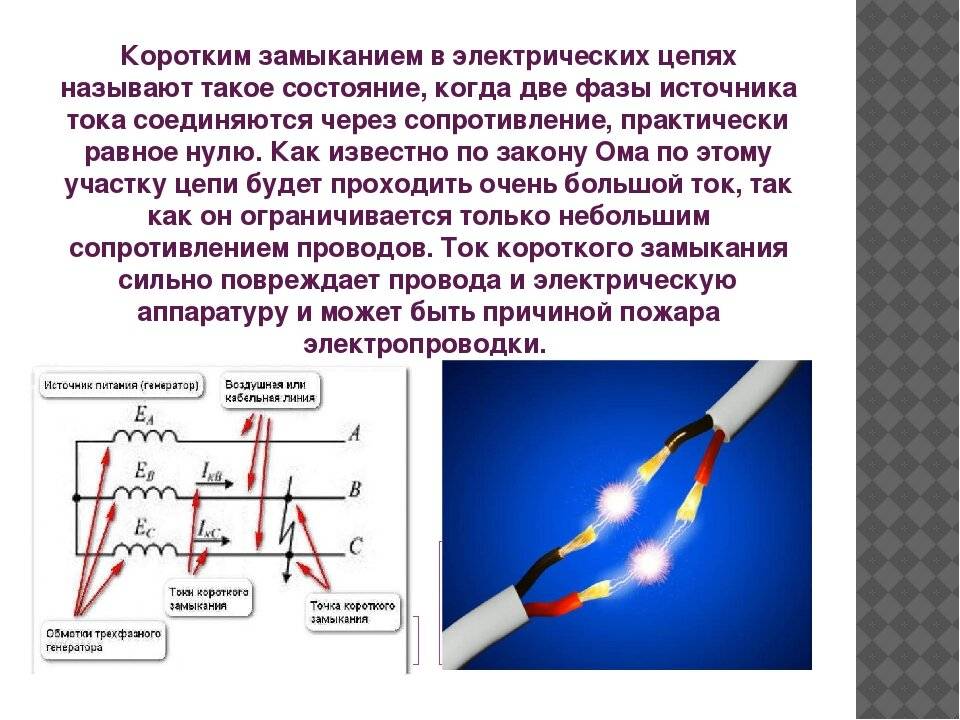

На рисунке 1 показана схема короткого замыкания фазных проводников.

Рис.1. Короткое замыкание фаз

Поэтому правильный ответ таков: КЗ – явление, возникающее в результате соединение двух точек участка цепи, вызвавшее состояние, при котором сопротивление нагрузки оказывается намного меньше, от внутреннего сопротивления источника тока.

Исходя из определения, становится понятно, что причиной возникновения короткого замыкания может стать любая ситуация, приводящая к значительному уменьшению сопротивления между проводниками с разными потенциалами. Например, пробой диода или другого электронного элемента в схеме электрического устройства. КЗ возникает в результате ошибочного соединения проводов (фазы с нулём) при выполнении монтажа электропроводки.

Довольно часто короткие замыкания вызывает:

1. Обрыв проводов в энергосетях под напором сильного ветра, от налипания снега и по другим причинам.
2. В домашней сети причиной КЗ нередко стаёт неисправность электропроводки или чрезмерная нагрузка отдельных участков электрической сети.
3. Короткие замыкания встречаются в электрическом оборудовании, как правило, из-за плохого состояния соединительных шнуров, причиной которого является небрежное отношение к ним.
4. Электрикам иногда приходится устранять последствия КЗ в результате повреждения кабеля при самовольном выполнении земляных работ. Несанкционированное рытьё траншей приводит не только к нарушению изоляция проводов, но и к замыканиям ковшом экскаватора токоведущих жил.
5. Использование электрической проводки не по назначению. Например, применение во внешних линиях передачи электрического тока проводов, предназначенных для внутренних сетей. Под действием солнечных лучей, влаги, перепадов температур изоляция разрушается. Когда трещины заливает вода, происходит контакт между проводами с накоплением электролитических солей. Рано или поздно там случится короткое замыкание.

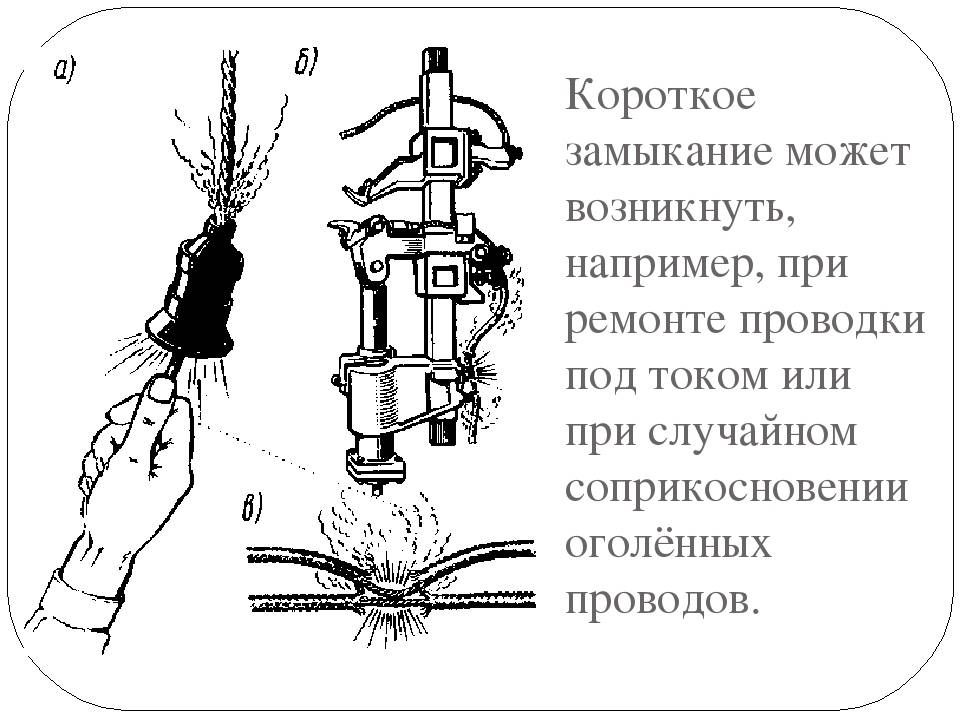

6. Механическое повреждение, когда участок электропроводки замыкается от повреждения кабеля гвоздём, шурупом, сверлом или в результате случайного задевания рабочей частью строительного инструмента. Такие короткие замыкания характерны для скрытой электропроводки.

Существуют и другие причины аварий связанных с КЗ, но они встречаются очень редко. Например, эксплуатация электророзеток с плохими контактами. Вследствие искрения розеток образуется сажа, которая оседает на пластиковые детали. При длительной эксплуатации, особенно если включать потребители с повышенными нагрузками, слой сажи может замкнуть провода. Последствие показаны на рисунке 2.

Рис. 2. КЗ, вызванное неисправностью розетки

До этого редко доходит, так как замыканию предшествует появление едкого запаха горелой проводки, что обычно побуждает владельца квартиры заменить неисправную розетку.

Это интересно: Розетка искрит при включении вилки и сама по себе: что делать

Какие могут быть последствия?

Во время замыканий наблюдается резкое увеличение силы тока, что приводит к расплавлению металлов. «Брызги» могут разноситься во все стороны, приводя к воспламенению предметов вокруг и пожарам. Это особенно опасно для домашних условий, так как КЗ может стать причиной потери имущества и жилья. Последствиями на предприятиях является аварийная ситуация, повреждение техники и риск того, что могут пострадать люди.

Замыкание, в зависимости от места его образования, может привести к системой аварии, последствиями которой станет экономический и технический урон. Оборудование, которое находилось под действием усиленной силы тока, выходит из стоя или получает серьезные повреждения.

Еще одним последствием замыкания является ухудшение условий работы персонала и потребителей – резкое понижение давления приводит к остановке производственных мощностей и экономическому ущербу. Наибольший урон наносится тому месту, в котором непосредственно возникло замыкание.

Способы защиты

Наиболее надежным и действенным способом предотвращения КЗ является установка автоматических выключателей. Альтернативой служат плавкие предохранители. Автомат своевременно улавливает возникновение замыкания и отключает питание, благодаря чему возникновение аварийной ситуации является невозможным.

Прочие меры предосторожности:

• регулярная ревизия электропроводных каналов – визуальное определение слабых мест кабеля, где изнашивается изоляция и своевременное устранение проблемы;
• использование электрических реакторов, которые регулируют подачу тока;
• использование специальных электроцепей, которые в случае необходимости отключают секционные выключатели;
• использование понижающих трансформаторов, которые оснащены расщепляемой обмоткой низкого напряжения.

Совет: для домашнего использования рекомендуется устанавливать автоматические выключатели. Они рассчитаны на определенный ток, после превышения величины которого, разрывается цепь. Прочие меры в основном указаны для промышленного использования.

В чем заключается угроза КЗ?

Замыкание в первую очередь представляет угрозу здоровью и жизни человека. Это связано с пожарной опасностью: возгорание изоляции проводов, воспламенение окружающих предметов, способность изоляции распространять горение. Так же изменение силы тока может быть губительным для используемых устройств и приборов, приводя к катастрофическим последствиям

КЗ может стать причиной экономического убытка Поэтому важно использовать меры профилактики возникновения явления и прибегать к установке методов защиты

Короткое замыкание

Электрический скат почесал хвостом нос и умер от короткого замыкания.

Поступил вопрос от нашего читателя, что такое короткое замыкание и как его узнать? Ну что же, на хороший вопрос попробуем дать хороший ответ.

Давайте рассмотрим простейшую цепь, состоящую из лампочки и, предположим, автомобильного акума:

По цепи течет ток по проводам и у нас начинает гореть лампочка. Все просто.

Давайте предположим, что наши провода, которые ведут к лампочке абсолютно голые и вдруг каким то чудом на эти проводки ложится еще один такой же голый провод. Этот проводок замыкает наши два оголенных провода. И вот начинается самое интересное — в схеме возникает короткое замыкание (КЗ).Короткое замыкание — это короткий путь для прохождения электрического тока по цепи, где наименьшее сопротивление.

Теперь ток течет и по лампочке и по проводку. Но, у нас сопротивление проводка намного меньше, чем сопротивление лампочки, и почти весь ток потечет туда, где меньшее сопротивление — то есть по проводку. А так как сопротивление у нашего проводка очень мало, то и ток следовательно потечет очень большой, согласно Закону Ома. А если потечет большой ток, следовательно и количество теплоты, выделяемое проводком будет очень большим, согласно Закону Джоуля-Ленца . В конце концов по цепи, которая выделена красным. будет течь большой ток и она будет очень сильно нагреваться. Так сильно, что может случиться даже пожар.

Вы наверное не раз слышали в сводке новостей, что пожар произошел из-за короткого замыкания. В этом случае оголенный провод фазы в каком то месте задевает оголенный провод нуля. В основном КЗ в жилых домах происходит от старого кабеля, который трещит по швам в любом удобном случае и от влаги, которая может попасть на кабель. Но также имеет место и человеческий фактор. Это, конечно же, несоблюдение мер безопасности при пользовании электрическим током.

Все Вы слышали, что нельзя включать множество потребителей в одну розетку, возникнет перегрузка сети и может произойти пожар. Рассмотрим этот случай более подробно. Пусть в нашу розетку включены потребители электроэнергии. Мы конечно используем тройники или сетевые удлинители. Но схематически я показал это так:

Чем больше потребителей включены в сеть параллельно, тем меньше сопротивление цепи. Про то, как вычислить сопротивление, есть формулы в статье Сопротивление. Следовательно, если у нас сопротивление становится меньше, ток стает больше — Закон Ома. Следовательно, возрастает и количество теплоты, выделяемое проводами сетевого удлинителя или тройника — Закон Джоуля-Ленца. В результате провода начнут плавиться и в конце концов может начаться пожар. Ситуация стает близко к КЗ.

В заключении хотелось бы добавить типичные признаки короткого замыкания:

• сгоревшие предохранители в радиоэлектронной аппаратуре (РЭА)
• нагрев цепи, в которой течет ток короткого замыкания
• низкое напряжение источника напряжения
• большой ток
• дым
• обугленные провода
• выгоревшие дорожки печатной платы
• черный нагар в месте, где произошло КЗ.
