Как поменять нижние венцы в доме своими руками

Как защитить нижний венец дома?

Существует ряд мер, которые нужно предпринять еще во время строительства здания, чтобы защитить нижний венец. К таким мерам можно отнести:

• создание довольно высокого фундамента. Минимальное расстояние, которое должно быть между грунтом и обвязочным брусом, должно составлять более 40 см для здания 6х6 м. Если здание имеет размеры 12х12, то минимальный просвет нужно оставить в пределах 60-80 см. Специалисты, имеющие опыт работы в строительстве таких зданий, советуют оставлять не менее 1 метра от грунта до первого венца и деревянных перекрытий. В процессе строительства здания обязательно учтите, что при влажной почве и угрозе, весеннего подтопления, нужно поднять дом (его первый ряд и цокольное перекрытие) на максимально возможную высоту
• во время составления проекта и заливки фундамента под дом из бруса нужно обеспечить сухость в подполе. Нужно сделать закрытый утепленный подпол или поднять уровень почвы в подполе выше, чем вокруг здания. К примеру, насыпьте побольше песка. Не нужно делать погребов. Если песок влажный, его можно закрыть гидроизолом
• очень важна хорошая вентиляция в подполе, которую можно обеспечить продухами. Их размер должен быть более 150 см², а диаметр более 14 см. Частота продух должна быть не менее одного на каждые 4 м. Общая площадь продухов для влажного и низкого подполья должна составлять более 3% от суммарной площади дома. Нижний венец не стоит закупоривать. Древесина должна максимально обветриваться. Большой ошибкой является закрывать ее рубероидом
• в ленточном фундаменте наблюдается капиллярный подъем влаги по бетону. Поэтому обязательно необходима вертикальная гидроизоляция. На фундамент нужно положить 2-3 слоя гидроизола или рубероида, а уже после этого нижний венец
• первые несколько рядов стоит создать из такой древесины, как лиственница, или дуб. Эти сорта древесины более устойчивы к гниению
• все нижние балки необходимо обработать антисептиком. Обязательно приобретите проверенные средства и нанесите их в два слоя
• обязательно сделайте отливы, чтобы вода не собиралась в лужи на фундаменте
• также помогут сохранить нижний венец удлиненные свесы крыши, в таком случае первые венцы дома будут меньше мокнуть.

Замена нижних венцов деревянного дома своими руками: пошаговая инструкция с фото

Первым делом нужно поднять угол дома, если он осевший. В нашем случае угол осел и мы его поднимали примерно на 10 см.

Кстати, если в доме установлены пластиковые окна, то поднимайте максимально аккуратно, т.к. они могут лопнуть во время этой процедуры.

У нас же окна под замену, поэтому было не жалко.

Чтобы поднять дом использовали следующую схему:

1. Рядом с углом устаналиваем компенсатор усадки (видно на фото)

Такие компенсаторы есть в любых строительных магазинах. Затем зятягиваем компенсатор до упора. Желательно их ставить с обоих сторон угла.

Компенсатором усадки фиксируем угол

Теперь можем освободить место под самим углом и установить домкрат.

Поднимаем угол домкратом, в то же время зятягиваем компенсаторы усадки. Таким образом процесс становится более безопасным.

Далее под углами копаем ямы до глины или до твердой почвы (у нас глубина составила 50 см) под углами и можно в центре стен. Затем заливаем бетоном эти ямы.

После этого укладываем рубероид и выкладываем кирпичную тумбу до «живого» венца. Все что гнилое — выпиливаем.

Когда будут выложены тумбы, даем им схватится и можно дом опустить на них. После этого выпиливаем и удаляем сгнившие венцы.

Нам бы и следующий венец убрать, но на нем держатся половые лаги.

И вот таким образом сажаем весь дом на тумбы.

После этого нужно заложить пространство между тумбами. Для этого копаем неглубокую траншею (мы копали на штык), заливаем бетоном и поднимаем кладку до нормально венца.

Под кладку на бетон обязательно стелите рубероид.

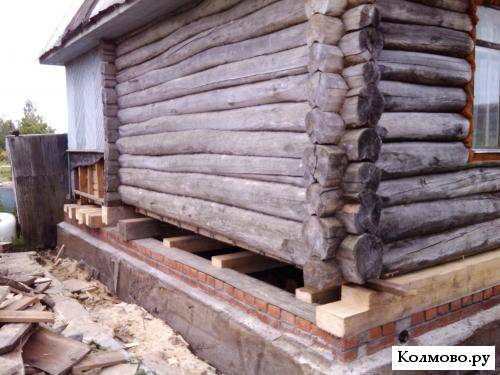

Кирпичная кладка вместо венцов

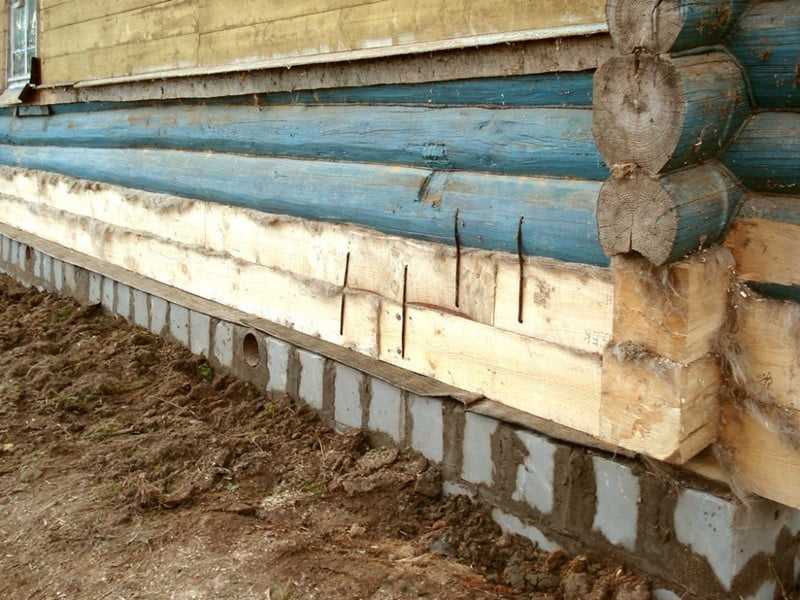

После всех работ выглядит это все таким образом:

В нескольких местах оставьте отдушины (как на фото ниже), чтобы пространство под полом продувалось.

Способ #2. Полная замена нижних венцов

Полную замену венцов можно выполнить не только вышеописанным способом (с постепенным удалением всех частей поврежденного бревна). Новый венец будет более  прочным, если составить его из цельных бревен, а не из кусков. Для этого стены сруба поднимают с помощью домкратов, удаляют поврежденные нижние венцы, вместо них устанавливают новые бревна.

Данный способ предполагает смещение всей конструкции банного сруба, поэтому требует подготовки.

Подготовительные работы перед поднятием сруба

• Оконные стекла и рамы, дверные коробки вынимают, чтобы они не треснули во время поднятия сруба.
• Из помещения бани выносят всю тяжелую мебель, в идеале сруб должен остаться пустым.
• Если лаги пола врезаны в нижний венец, то их разбирают. В конструкциях, где лаги уложены выше нижнего венца, пол можно не трогать.
• Дымоход отделяют от потолочных перекрытий и кровли. Иначе, в процессе поднятия сруба, они могут быть повреждены тяжелой трубой дымохода.

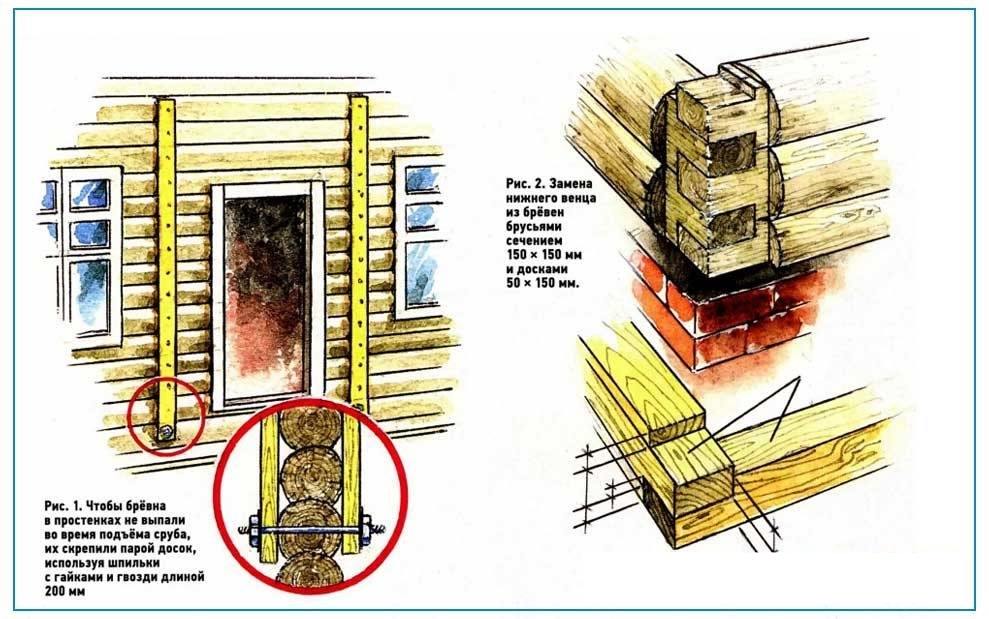

• Те венцы сруба, которые не будут меняться, закрепляют и фиксируют. Для этого на расстоянии 50 см от углов сруба, на каждой стене, вертикально прибивают доски (бруски) толщиной 40 мм. Нижние края досок должны заканчиваться на уровне окончания бревен того венца, который не подлежит замене (второго снизу). Верхние края фиксируются на бревнах самого верхнего венца. Доски прибиваются как на наружных стенах, так и на внутренних (по всему срубу — 16 досок по 4 на каждой стене). Снизу и сверху каждая доска закрепляется сквозными нагелями. Такая фиксация необходима, чтобы стены сруба не повело при поднятии их на домкратах.

Как только все подготовительные работы завершены, стены можно поднимать и переходить к ремонту нижнего венца.

Ход работы по замене нижнего венца сруба

Если сруб стоит на ленточном фундаменте, поступают так:

1. Перевязка сруба состоит из двух бревен (верхнего и нижнего), связанных в угловом соединении. Первым делом определяют, какие бревна в заменяемом венце являются верхними. Под ними будут установлены домкраты. Здесь, отступив 0,7 — 1 м от угла дома, в фундаменте выбивают проем шириной 40 см. Напротив проема вырезают часть бревна нижнего венца. Общая высота получившейся ниши должна позволять установить там домкрат.
2. На двух противоположных стенах вырезают по две таких ниши, в равном удалении от углов.
3. Устанавливают домкраты, от 2 до 4 штук. Имеющееся количество позволит либо сразу приподнять весь сруб, либо – каждую стену поочередно. Меньшего перекоса удается добиться, если поднимать все стены одновременно – при установке 4 домкратов под двумя противоположными стенами (по 2 шт. на каждой).
4. С помощью домкратов, упирающихся в верхние бревна перевязки венца, приподнимают сруб на 7 — 10 см.
5. Нижние бревна перевязки освобождаются и их удаляют. Под открывшиеся нижние бревна второго венца устанавливают временные опоры (бревна, бетонные блоки, кирпичи, доски и т.д.).
6. Домкраты опускают. Вместе с ними опускаются и верхние бревна ремонтируемого венца. Их также удаляют. Вместо них устанавливают новые бревна и сразу же поджимают домкратами.
7. Временные опоры под нижними бревнами второго венца убирают. На фундамент укладывают новые бревна (нижние в перевязке).
8. Домкраты медленно и синхронно опускают, укладывая верхние бревна перевязки на нижние. Щели между новыми бревнами и вторым венцом заделывают паклей, мхом или джутом (выполняют конопачение).

На этом замена нижнего венца завершена.

Если сруб стоит на столбчатом фундаменте, замена выполняется проще:

1. Между столбиками фундамента, на которые упираются верхние бревна обвязки нижнего венца, устанавливают домкраты. По 2 шт. на стену. При этом домкрат должен быть установлен на прочном основании, например, на щите из досок (размеры около 50х50 см). Головка штока домкрата должна опираться на бревно через металлическую пластину.
2. Домкраты поднимают. Далее выполняют те же действия по замене нижнего венца, что и при наличии ленточного фундамента. То есть разница в замене венцов срубов с ленточным и столбчатым фундаментами состоит лишь в способе установки домкратов. Ленточный фундамент для этого необходимо частично разрушить. Столбчатый фундамент разрушать не нужно. По своей конструкции он является «прерывистым», поэтому между столбиками остается достаточно места для установки домкратов.

Более подробно смотрите на схемах ниже.

Типы домкратов для поднятия дома

Чтобы обновить нижнюю часть дома потребуется осуществить его подъем на определенную высоту. И тут не обойтись без специального инструмента — домкрата для подъема.

По типу их всего два — винтовые и гидравлические

Какой выбрать для поднятия дома собственно неважно, главный фактор выбора — это грузоподъемность инструмента

Как правило, выбирается домкрат, способный поднять от 10 тонн.

Но опытный мастер перед началом работ посчитает примерный вес дома и подберет домкрат с нужной характеристикой. Вес рассчитывается примерно — исходя из суммы веса стен, перегородок, кровли, перекрытий, и добавляется запас в 25%.

Гидравлический или винтовой домкрат для деревянного дома обязательно должен быть выбран с запасом грузоподъемности.

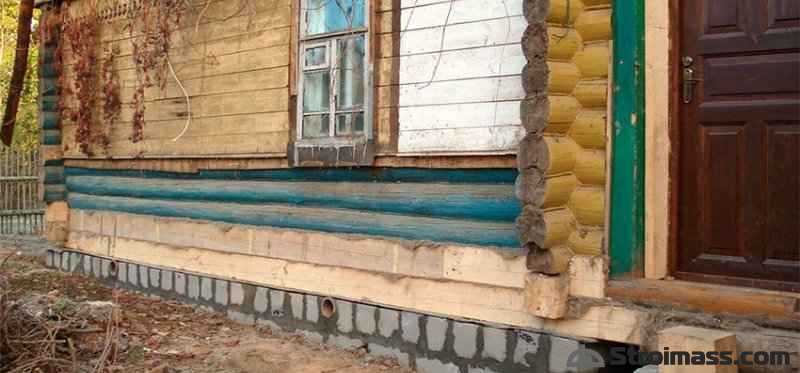

Замена нижних венцов полностью

Замену всего нижнего венца можно провести по вышеперечисленной схеме. Для этого потребуются большие затраты времени и сил, так как нужно будет постепенно отрезать все поврежденные участки, заменяя их новыми. Но есть и большое преимущество — уже не нужно будет поднимать сруб на домкратах.

Гораздо прочнее будет, если новый нижний венец составить не из кусков, а из цельных бревен. Для этого нужно сместить всю конструкции банного сруба, поднимая его с помощью домкратов.

Технология замены

1. Подготовительный этап:

• Чтобы не треснули окна и двери во время поднятия сруба их вынимают;
• Сруб должен остаться пустым, а поэтому нужно вынести из бани все тяжелые предметы;
• Лаги пола, врезанные в нижний венец, нужно разобрать. Лаги, уложенные выше нижнего венца не разбирают;
• Чтобы избежать повреждения потолочных перекрытий и кровли тяжелой трубой дымохода, его необходимо отделить;
• Не поврежденные венцы сруба нужно зафиксировать. Делается это так: с внутренних и внешних сторон каждой стены на расстоянии 0,5 метров от углов сруба прибивают вертикально доски или бруски (толщина 4 см). Их нижние края должны заканчиваться точно там же, где и бревна неподлежащего замене венца (второй снизу), а верхние – крепится на бревнах самого верхнего венца. Для фиксации неповрежденных участков используется 16 досок, которые снизу и сверху должны быть закреплены сквозными нагелями. Делается это для того, чтобы при поднятии сруба на домкратах не повело его стены.

Как только все вышеперечисленные работы закончены – можно приступать к процедуре ремонта нижнего венца сруба.2. Основные работы

Процесс замены нижнего венца сруба зависит от типа фундамента.

Ленточный фундамент

Перевязка сруба состоит из верхнего и нижнего бревна, которые соединены и связаны в углу

Очень важно точно определить, какие бревна в прогнившем венце верхние, так как именно под ними будут устанавливаться домкраты;
В заменяемом венце сруба, на расстоянии 0,7-1 м от угла дома выбивают в фундаменте проем шириной 0,4 м. Из бревна нижнего венца, расположенного напротив образовавшегося проема, вырезают часть так, чтобы общая высота ниши позволила разместить там домкрат

По такой схеме делают точно такие же ниши на двух противоположных стенах. Расстояние от углов должно быть одинаковое;
Теперь нужно установить домкраты (2-4 штуки). Очень важным моментом, является выбор домкратов. Для этого нужно подобрать механизм с грузоподъёмностью не меньше 10 тонн. В зависимости от размера бани грузоподъёмность домкрата может достигать 25 тонн. Ошибка на этом этапе может привести к образованию перекосов и разлома бревен. Количество домкратов зависит от того, как буде подниматься сруб: весь сразу или каждая стена в отдельности. Но если поднимать стены поочередно, то это может привести к возникновению перекосов, поэтому лучшим вариантом будет поднять весь сруб вместе. Для этого нужно установить по 2 домкрата под противоположными стенами так, чтобы они упирались в верхние бревна перевязки венца;
Домкратами поднимают сруб на 7-10 см и удаляют нижние бревна перевязки;

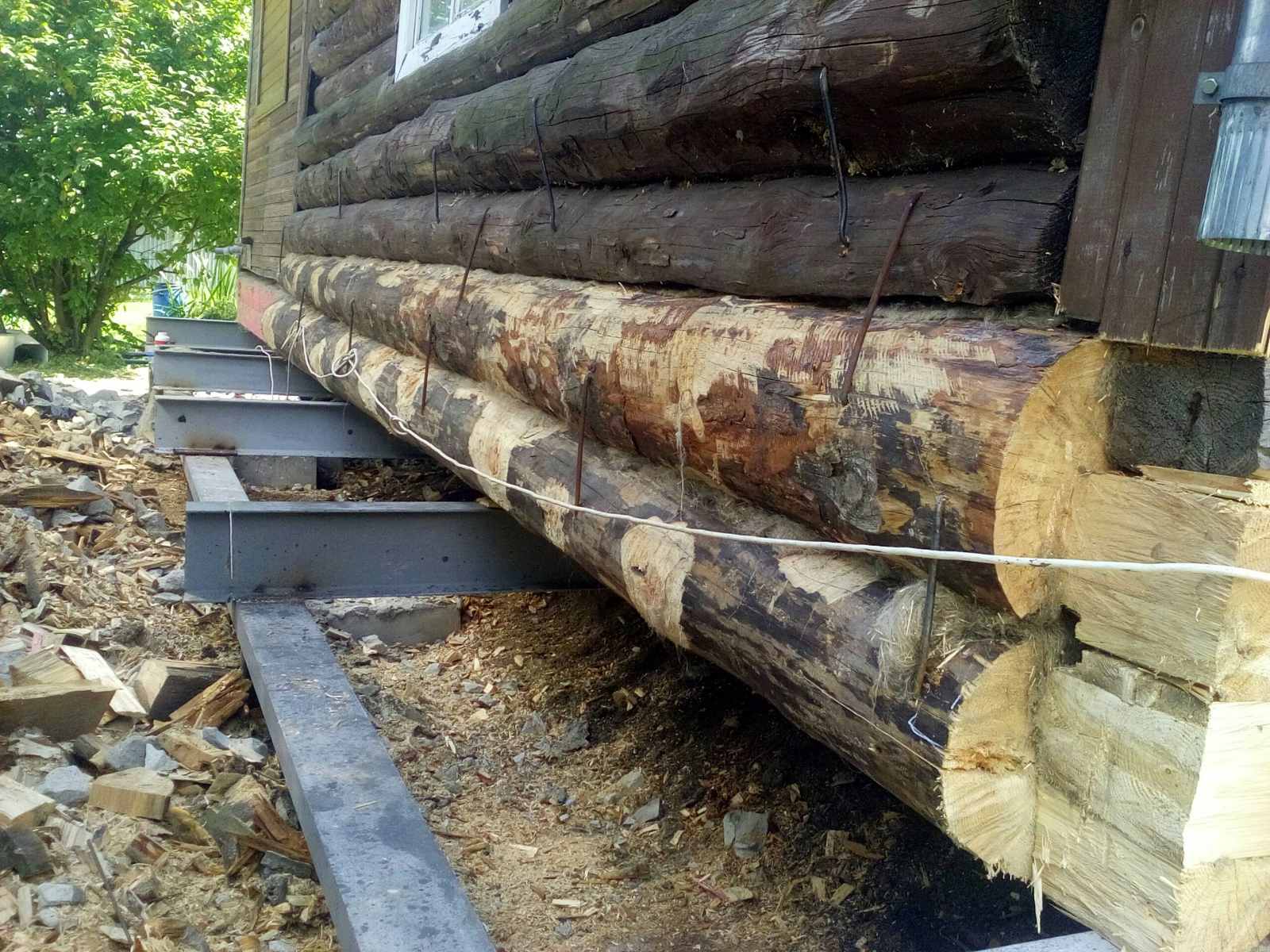

Под нижними бревнами второго венца размещают надежные временные опоры, такие как кирпичи, бетонные блоки, бревна, доски, бруски. Главное, чтобы они выдержали вес всего сруба;
Домкраты, вместе с верхними бревнами ремонтируемого венца, опускают, а вместо них тут же устанавливают новые и поджимают домкратами. Все установленные под нижними бревнами второго венца опоры забирают. Верхние бревна перевязки размещают на нижних, а нижние бревна укладывают на фундамент. Очень медленно и синхронно опускают домкрат;
На последнем этапе проводят конопачение — запечатывают щели, образовавшиеся при соединении новых бревен со вторым венцом сруба. Для этого используют волокнистые материалы (паклю, мох и джут), которые забиваются в образовавшиеся швы.

Столбчатый фундамент

Выполнять замену венцов сруба на таком типе фундамента довольно просто.

1. Нужно установить 4 домкрата между столбиками фундамента, которые соединяются с верхними бревнами обвязки нижнего венца. Размещают их по 2 на каждую стену. Необходимо установить эти домкраты на очень прочном основании, таком как щит из досок, размером 50х50 см. Упираться в бревно головка штока домкрата должна только через металлическую пластину;
2. Домкраты синхронно поднимают. Дальнейшие действия точно такие же, как и при замене нижнего венца сруба ленточного фундамента.

Разница между заменами прогнивших венцов сруба с ленточным и столбчатым фундаментом состоит только в процессе установки домкратов. Первый вариант более трудоемкий, так как фундамент нужно частично разрушить. Для столбчатого фундамента это делать это не нужно, так как в его структуре много пространства для установки домкратов.

Замена нижнего венца

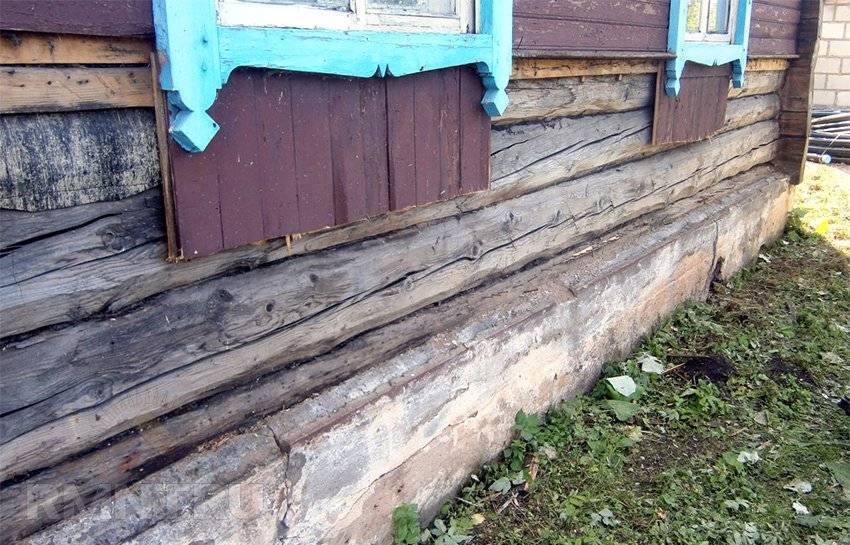

Очень часто ремонтные работы над восстановлением фундамента старого деревянного дома сводятся к замене его нижних венцов. Это связано с тем, что раньше применялись далеко не самые современные гидроизолирующие материалы, которые к этому времени могли превратиться в труху. В итоге древесина напрямую контактирует с основанием дома, подвергаясь воздействию влаги, результат – гниение материалов и перекос постройки.

Заменить нижние венцы можно и своими руками, но для этого потребуется помощь как минимум одного человека

Работа эта не простая, требует внимательности, осторожности и терпения. Для подъема дома необходимо использовать два домкрата, которые устанавливаются так, как показано на рисунке ниже

Дом последовательно приподнимается с каждой из сторон, после чего проводят замену старого бруса на новый, пропитанный составами антисептиков. Не забывают и о гидроизоляции фундамента – можно использовать все тот же рубероид.

Важно! Подъем дома осуществляется в несколько этапов. На каждом из них сторону дома поднимают не более чем на 1,5 см., после чего его положение дополнительно фиксируется временными опорами-подставками из бруса, а сам дом проверяется на наличие сопутствующих повреждений

И так далее – до подъема на нужную высоту. Процесс этот достаточно трудоемкий и занимает немало времени, но очень важно постоянно следить за безопасностью проведения работы.

Ремонт столбчатого фундамента

Если столбчатое основание возводилось на пучинистом грунте, то владелец старого дома со временем может столкнуться со следующими проблемами:

• некоторые из столбов под действием горизонтальных сил накренились, что привело к перекосу постройки в их сторону;
• опоры могли просто со временем уйти в землю, что вызвало либо чрезмерное увлажнение нижних венцов, либо перекос дома

В обоих случаях единственным адекватным решением является укрепление фундамента старого дома, которое подразумевает замену старых опор на новые. Мы будем рассматривать самый простой вариант – монтаж буронабивных свай.

На первом этапе осуществляют подъем дома по той методике, которая описана выше (для замены венцов). Далее дом жестко фиксируется в приподнятом положении, старый столб подкапывается и удаляется. Под новую опору яма заглубляется на 300-500 мм от уровня подошвы предыдущего столба, после чего обустраивают новую площадку:

• параметры опорной площадки должны быть около 400 на 400 мм – если будет использоваться асбестоцементная труба диаметром 200 мм;
• укладывают слой песка, который плотно утрамбовывают;
• далее в наклонном положении устанавливают трубу выбранного диаметра, через нее заливают начальный слой бетона, который должен образовать подошву буронабивной сваи;
• после того как бетонный состав немного схватится, свая армируется и полностью заливается бетоном;
• далее свая переводится в вертикальное положение, монтируется на место старого столба;
• на заключительном этапе яма засыпается грунтом

На первый взгляд может показаться, что укрепление фундамента частного дома таким способом является простым, но если необходимо заменить большое количество опор, процесс сильно затягивается – будьте готовы к масштабным работам!

Восстановление ленточного основания

Если небольшие единичные трещины при условии, что они дальше не увеличиваются в размерах, можно заделать цементным раствором (предварительно фундамент окапывается на всю глубину, на которой заметны трещины), то серьезные трещины требуют непростых восстановительных работ. Укрепление ленточного фундамента подразумевает, по сути, возведение еще одной монолитной железобетонной ленты, которая объединяется со старой за счет арматуры и штрабов (выемок в старом фундаменте).

На рисунке выше представлен вариант усиления ленточного фундамента. На первом этапе вдоль поврежденного участка ленты прокапывается траншея.

Важно! Длина каждой такой траншеи не должна превышать 2 метров. Если поврежденных участков несколько, и они находятся рядом, то к ремонту одного из них приступают только по мере затвердения первого железобетонного элемента фундамента

Далее в старом основании бурятся шпуры, диаметр которых должен составлять 2-3 диаметра используемой арматуры. Это необходимо для полноценного цементирования отверстий после монтажа прутьев. Последние не только станут частью старого основания, но и необходимы для формирования каркаса возводимой ленты усиления.

Точечный ремонт: тонкости работы

Недостаточно будет только использовать машинное масло или жидкий битум для того, чтобы специально обработать венец жилого дома, особенно если в основе лежит не лиственница, а другая порода дерева. Лучше остановить свой выбор на специальных препаратах с химическим составом, которые помогут дереву обрести дополнительную прочность.

Чтобы защитить конструкцию дома рекомендуется установить специальные козырьки из оцинковки. Благодаря точечному ремонту становится возможным отыскать места повреждений и устранить их. Далее убираем гнилое дерево, и расширяет поврежденное место, обрабатывая его специальными веществами препятствующими гниению и размножению патогенных микроорганизмов.

Во время поднятия первых бревен за ними понимаются и верхние, но для того, чтобы все соответствовало технике безопасности и прочим критериям рекомендуется взять чурки либо клинья и подложить их в качестве основы. После этого домкраты убираются, и таким образом появляется дополнительное место для других бревен.

Заменив венцы с одной стороны деревянного дома, необходимо перейти на противоположную и произвести всю процедуру точно таким же образом, как и на противоположной стороне. Вторые бревна устраняются аналогично первым, домкрата при этом рекомендуется устанавливать в районе третьего бревна, втрое при этом не трогают.

Заменяя самостоятельно венцы, важно делать все неспешно и слажено, а также предельно аккуратно для того, чтобы дом прослужил еще многое время. По завершению работ важно обязательно проконопатить пазы, то есть воспользоваться привычной монтажной меной, которая поможет в утеплении

Если в точности соблюдать все вышеописанные правила и методики, то можно добиться стойкого эффекта и надолго забыть о проблемах с нижними венцами дома из дерева. Если сэкономить не получится, то не следует огорчаться, ведь жизнь и здоровье близких важнее финансовых проблем.

Обновление венцов дома домкратным методом подъёма

Подготовительные работы

Самый распространённый способ обновления нижних венцов подразумевает использование домкрата. Перед началом работ необходимо произвести подготовку строения к подъёму:

1. Максимально облегчите вес здания.
2. Удалите, если есть, часть внешней обшивки фасада .
3. Закрепите нижние неповреждённые брёвна вертикальными деревянными стяжками с шагом в полметра, желательно как с внешней, так и с внутренней стороны.
4. Снимите в доме плинтусы, по возможности отдалите пол от стен.
5. Отключите жёстко подключенные коммуникации: газ (силами обслуживающей организации), воду, канализацию.
6. Если в доме установлена печь или камин, то необходимо удалить часть пола вокруг них, разобрать дымоход или часть кровли и межэтажного перекрытия вокруг дымохода.

Материалы и инструменты

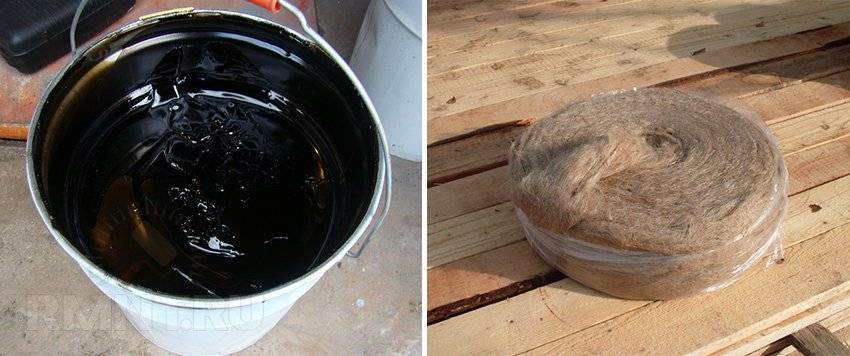

Подготовьте следующие материалы:

1. Огнебиозащитное средство для дерева.
2. Битумная мастика.
3. Подходящие по размеру брёвна или брус.
4. Любой уплотнительный материал для брёвен (пакля и т. д.).
5. Кирпичи, цементно-песчаная смесь для кладки — в случае необходимости обновления кирпичного фундамента либо замены кладкой венцов дома.

Инструменты:

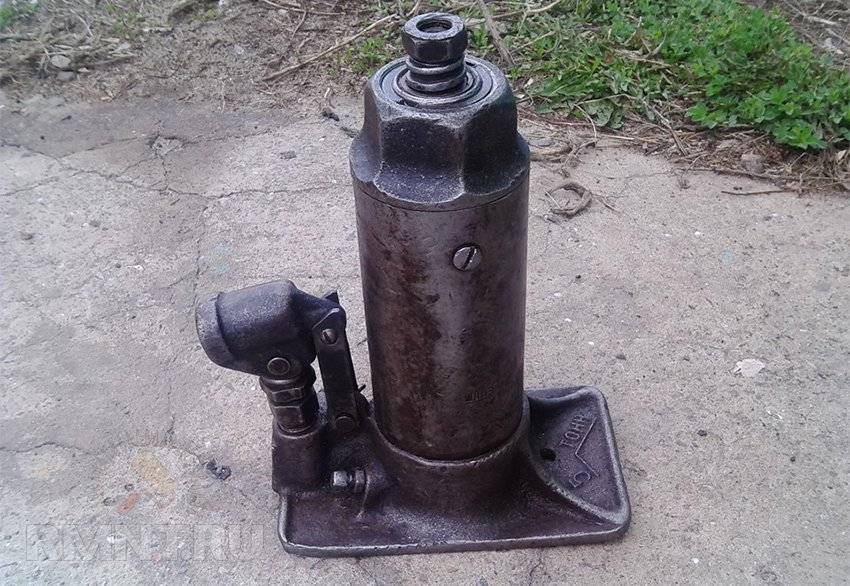

1. Домкраты (с грузоподъёмностью как минимум 2,5-5 тонн) — 4 штуки, а также 4 металлических пластины для подпора.
2. Широкие блоки или брус, в качестве опорных.
3. Рычаги (металлический швеллер, двутавровая балка или брус).
4. Рубанок.
5. Топор.
6. Бензопилу.
7. Кувалду.
8. Стамеску.
9. Предварительно смонтированную швеллерную либо брусовую опорную перемычку для подстраховки и поддержки конструкции.

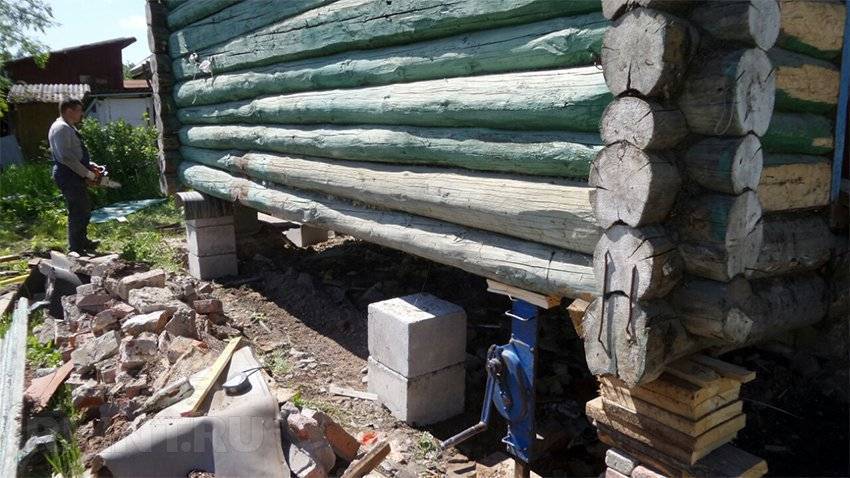

Подъём здания на домкратах. Поэтапная замена венцов

Работы производятся в следующем порядке:

1. Отметьте и выпилите по габаритам домкратов места их расположения в верхних брёвнах нижнего венца, с расстоянием до углов дома — 1 метр. Установка домкрата осуществляется в зависимости от типа фундамента.

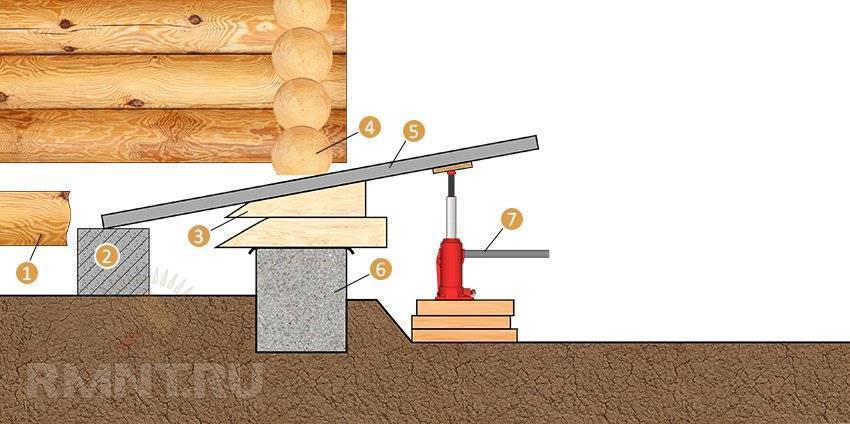

1 — нижнее бревно венца; 2 — опора рычага; 3 — деревянные клинья; 4 — верхнее бревно венца; 5 — рычаг (швеллер); 6 — ленточный фундамент; 7 — домкрат

1. Установите опорные блоки под домкраты и расположите на них устройства, также положив на их поверхность металлические швеллеры/рычаги, если фундамент ленточный . Если он столбчатый, домкраты устанавливаются непосредственно под здание.

1. Подъём дома осуществляйте равномерно с участием ещё 3-х помощников. Не спешите, следите за равномерным подъёмом.
2. После подъёма нижние брёвна можно сразу убрать.
3. После поднятия дома на домкратах под его стены необходимо завести опорную конструкцию (в случае со столбчатым фундаментом) либо подложить клинья (на ленточном) и оставить их на то время, пока будет продолжаться ремонт фундамента и его гидроизоляция, демонтаж повреждённых венцов и обработка дерева огнебиозащитой.

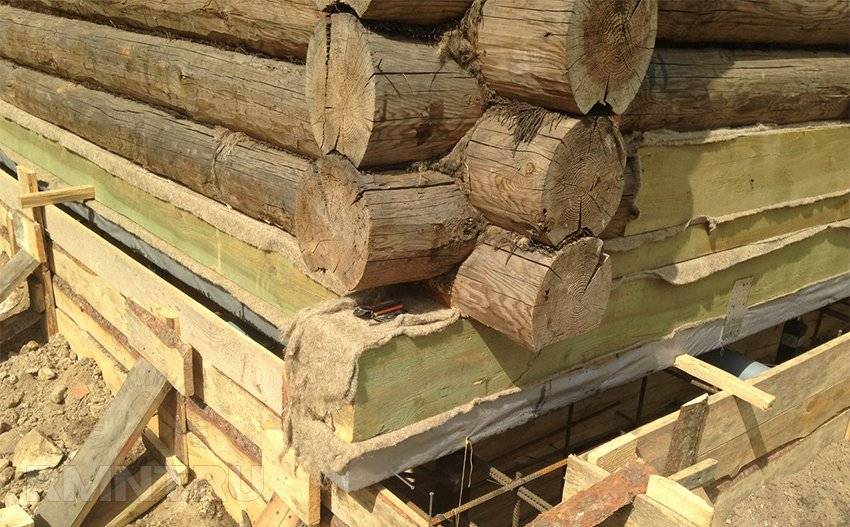

4. После того как домкраты будут опущены, на них необходимо уложить новое несущее бревно и, подняв устройство над опорами, плотно его зафиксировать. Так нужно сделать со всех сторон здания.
5. Далее все промежутки необходимо обработать и заткнуть паклей.

1. Не рекомендуется производить подъём здания в штормовую погоду, а также в период капризного поведения грунта — зимой и в период паводков.
2. Не заводите конечности под поднятое строение, если вы не уверены в его плотной фиксации.
3. Тщательно производите осмотр брёвен, и тщательно обрабатывайте их специализированными средствами.
4. Если не уверены в своих силах — доверьте работу профессионалам. В среднем стоимость замены нижних венцов может обойтись в 30-40 тысяч рублей.
5. Самым лучшим материалом для закладных послужат брёвна лиственницы. Они дорогостоящие, но вместе с тем долговечны. Конструкция из них влагостойка и прочна и может «прожить» до 50 лет.

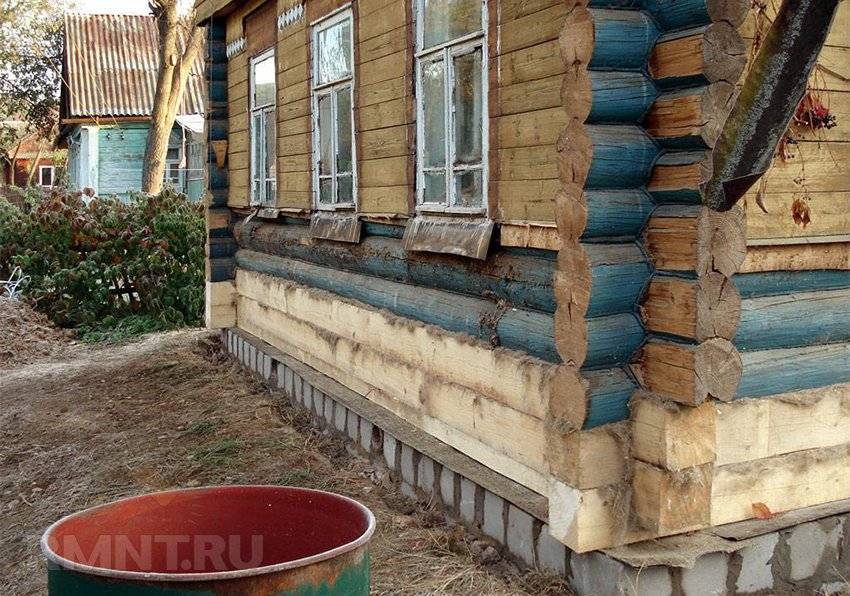

Таким образом, заменить нижние венцы дома и продлить срок эксплуатации строения, даже при значительном повреждении несущих брёвен, можно самостоятельно. И хотя в отдельных случаях это может показаться сложной работой, она вполне осуществима при тщательном выполнении всех инструкций и рекомендаций.

Дерево как строительный материал имеет, несомненно, множество преимуществ. Однако особенностью дерева является то, что со временем оно может гнить. Как правило, чаще всего страдают нижние, закладные венцы в деревянном доме. Это может быть связано с неправильной эксплуатацией дома, деформацией, некачественно выполненной гидроизоляцией. Кроме того, нижняя часть постройки испытывает наибольшую нагрузку, потому и приходит в негодность быстрее. Замена сгнивших венцов представляет собой непростую работу. Однако при соблюдении всех правил ее вполне можно выполнить, но при условии, что вы владеете определенными строительными навыками.

Схема поднятия дома над фундаментом и замены венца.
