Как поменять электропроводку в квартире своими руками

В каких случаях необходимо проводить замену электропроводки в квартире?

Чаще всего эта операция производится в том случае, если электросистема не соответствует современным требованиям. Сегодня нагрузки на сеть возросли в несколько раз, так как практически каждая семья использует мощные электроприборы (стиральная машинка, бойлер и т. п.).

Все электропроводки в советское время прокладывались алюминиевым проводом, поэтому срок службы его истек

До недавнего времени кабели в электросистемах включали в себя алюминиевые сердцевины. Этот металл хоть и является неплохим проводником, но имеет множество недостатков. Например, он обладает слабой устойчивостью к коррозийным воздействиям. А также в процессе эксплуатации происходят изменения в самой структуре алюминия. Изнашивание металла увеличивает вероятность возникновения возгорания в результате короткого замыкания.

Срок службы алюминиевой проводки не превышает 15 лет, в то время как медные кабели могут находиться в эксплуатации до 30 лет. С точки зрения безопасности, медные провода являются наиболее приемлемыми. Самые распространенные проблемы старых электросетей, выполненных из алюминия:

• нейтрали имеют глухое заземление (вместо защитного);
• устаревший вариант разводки кабелей методом разветвления;
• отсутствие автоматических выключателей;
• минимальное число розеток.

Проведение капитального ремонта квартиры, как правило, включает в себя работы по замене электропроводки

О замене электрики в квартире необходимо задуматься тогда, когда старая система находится в эксплуатации более 20 лет, а также при выявлении признаков износа сети. Среди данных критериев можно выделить те, которые проще всего обнаружить. Например, искрящиеся розетки являются предупреждением, на которое не стоит закрывать глаза.

Другими признаками, сигнализирующими о неисправности системы, являются всевозможные поломки розеток и выключателей. Зачастую при выходе из строя электроприборов можно ощутить запах сгоревшего изоляционного материала. В этом случае также необходимо провести замену проводки.

Сколько стоит поменять проводку в квартире? Цена замены электрической системы в первую очередь зависит от площади жилого помещения. Также очень важны следующие факторы: количество комнат, планировка, число электроприборов, которые будут использоваться после ремонта. Минимальная стоимость замены электропроводки для однокомнатных квартир составляет 15000 руб. Для двухкомнатных жилищ цена несколько выше – 20000 руб.

Важными признаками, сигнализирующими о неисправности электрики, являются всевозможные поломки розеток и выключателей

Подключение распределительного щита

Если новые аппараты защиты не умещаются в стандартном распределительном щите, расположенном на лестничной площадке, устанавливают подобный щит в квартире. Располагают его в нише или кладовке.

Место должно быть сухим, водо- и газопровод, канализация, трубы и радиаторы системы отопления — не ближе 50 см. От стандартного распредщита на лестничной клетке к вновь установленному щиту прокладывают провод сечением не менее 6 кв. мм.

Обычно такого хватает, но если в квартире планируется использовать особо мощное оборудование (это необходимо согласовать с энергопоставщиком), требуемое сечение определяют расчетом.

Особенности монтажа электропроводки в различных помещениях

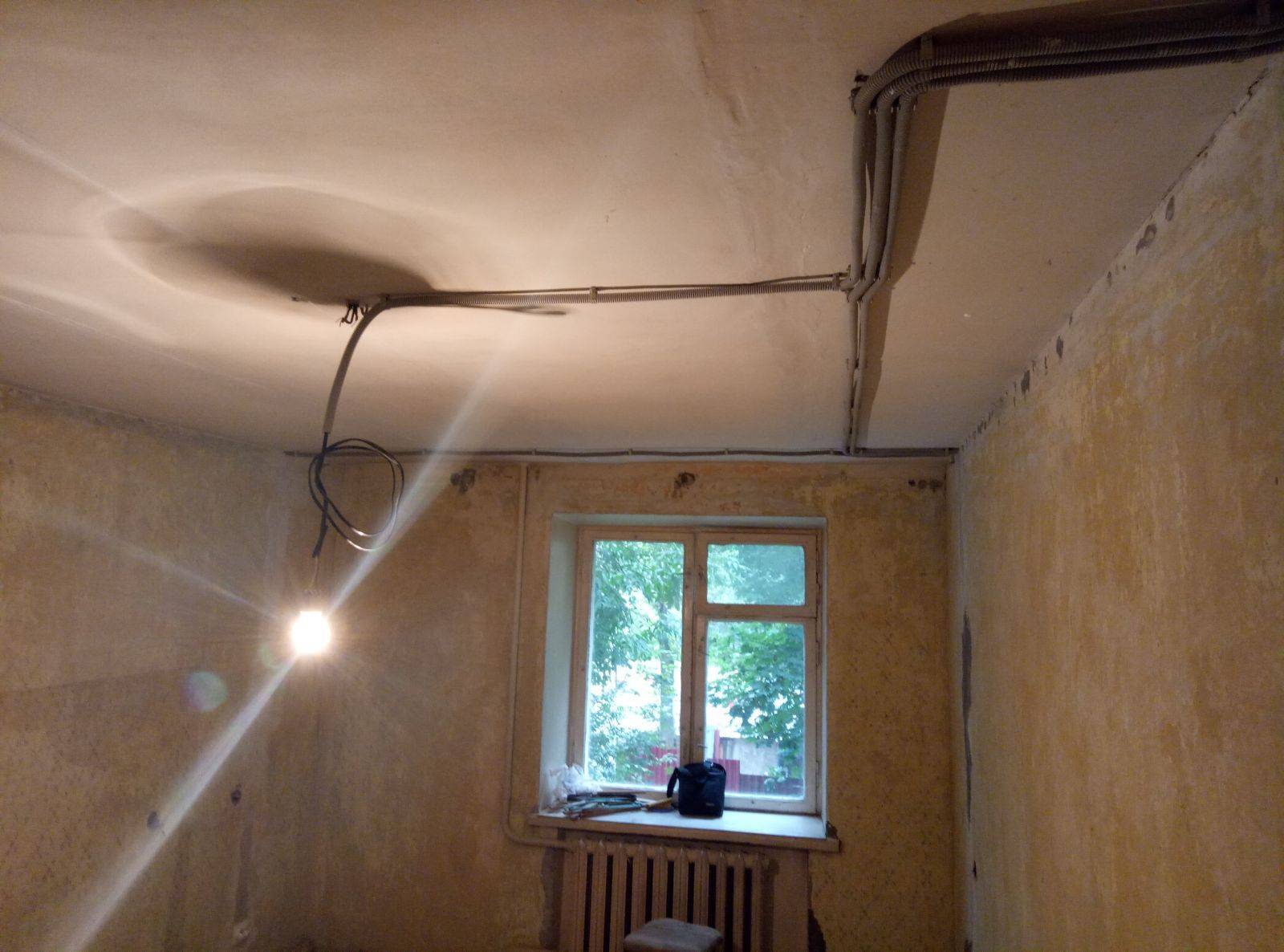

Особенности обустройства новой электросети в квартире рассмотрим на примере замены электропроводки в хрущевке, то есть в домах старой застройки. Для них характерно наличие алюминиевой проводки, скрытой в специальных нишах, устроенных в ж/б перегородках. При замене проводки в хрущевке своими руками предпочтение отдается открытому способу ее прокладки, для которого лучше всего подходят пластиковые кабельные каналы.

Ванная комната

Для ванных комнат характерна повышенная влажность, что создает опасность при эксплуатации электропроводки. К ее монтажу предъявляются особые требования, приводимые ниже:

• Все электроустановочные изделия должны иметь класс защиты не ниже IP4 или IP5.
• Корпуса электрических приборов, а также стальные элементы ванны и раковины обязательно заземляются.
• Металлические трубы канализации, стояков и шина заземления должны быть объединены в отдельную систему уравнивания потенциалов.
• Подключать линии питания в этих помещениях следует только через индивидуальные УЗО.

По выбору способа монтажа электропроводки в ванной комнате ПУЭ не накладывает никаких ограничений (она может прокладываться как скрытно, так и открыто)

Единственное, на что следует обратить внимание при открытой прокладке – выбираемый для этого кабель должен иметь соответствующие защитные характеристики

Кухня

При замене и ремонте электропроводки на кухне важно обратить внимание на следующие моменты:

Из-за большого количества мощных нагрузок (духовой шкаф, стиральная машина, электроплита и т

п.) при обновлении проводки потребуется увеличить число отдельных питающих линий.
Для каждой из них необходимо предусмотреть индивидуальный автомат на ток не менее 25 Ампер.
При составлении схемы разводки важно продумать порядок размещения силовых розеток, позволяющий иметь удобный доступ к ним (фото ниже).. Места размещения розеток и выключателей на кухне

Места размещения розеток и выключателей на кухне

Одновременно с этим потребуется соблюдать нормативы удаления кабельных линий и розеток от газовых магистралей, вентиляционных систем и другого оборудования, опасного с эксплуатационной точки зрения.

Коридор

При проведении ремонтных работ в коридоре учитываются следующие особенности этого помещения:

• Наличие совмещенного блока выключателей и розеток для прихожей, ванной и туалета.
• Желательно установить светильник (бра) прямо у входной двери.
• Наличие распределительного щитка с электрическим счетчиком и автоматами.

Тем, кто желает придать своей прихожей более уютный вид, имеет смысл перенести щиток с приборами в общий коридор. Одновременно, воспользовавшись случаем, можно демонтировать блок и сделать отдельные выключатели у входа в ванную и туалет (так будет удобнее пользоваться ими). Для управления светом в туалете допускается использовать датчик движения, включающий его автоматически при входе в помещение и выключающий при выходе.

Детская комната

При замене электрической проводки в детской комнате в первую очередь прорабатывается вопрос безопасности размещения розеток и выключателей. Они должны монтироваться на высоте, недоступной для ребенка или иметь специальную защиту от проникновения во внутрь изделия.

Важно! В электрических розетках, в частности, должны присутствовать шторки, защищающие отверстия от проникновения к силовым контактам. Здесь также желательно предусмотреть две отдельные линии питания для подключения осветительных приборов с выключателями и розеток

Это облегчит ремонтные работы по устранению повреждений, от которых никто не застрахован

Здесь также желательно предусмотреть две отдельные линии питания для подключения осветительных приборов с выключателями и розеток. Это облегчит ремонтные работы по устранению повреждений, от которых никто не застрахован.

Жилые комнаты

При проведении мероприятий по ремонту проводки в жилых помещениях (в спальне и гостиной, в частности) потребуется организовать три питающих линии:

• Отдельно для силовых розеток.
• Специально для приборов освещения.
• Для подключения дорогостоящей бытовой техники.

Особое внимание уделяется размещению климатического оборудования (мощного кондиционера, например). Не лишним будет предусмотреть для него отдельную линию питания с силовой розеткой на конце, имеющей заземляющий контакт

Монтаж выключателей и розеток

Порядок работ зависит от типа электроточки.

Встраиваемые (скрытая прокладка)

На месте будущей розетки или выключателя в стене выполняют круглое глухое отверстие: сначала засверливаются коронкой, затем выбивают материал перфоратором или молотком с зубилом.

На выходе в отверстие подходящую к нему штробу косо заглубляют, чтобы иметь возможность завести провод к задней стенке отверстия. В подрозетнике выдавливают заглушку, освобождая отверстие, и заводят в него уложенный в штробу провод.

В отверстие закладывают немного гипса или алебастра и помещают в него подрозетник. После высыхания раствора крепят в подрозетнике внутреннюю часть розетки или выключателя. Крепление — двойное: вращением винтов разводят распорные лапки и дополнительно прикручивают внутреннюю часть к подрозетнику саморезами. К внутренней части крепят лицевую панель.

Накладные (открытая прокладка)

Устанавливаются в два действия. Сначала дюбелями прикручивают к стене подрозетник — в этом варианте он имеет вид пластины с конструктивными элементами для крепления электроточки. Затем прикручивают или прищелкивают (зависит от модели) к подрозетнику розетку или выключатель.

Правила техники безопасности

Все работы выполняются инструментом с изолированными рукоятками, в прорезиненных перчатках. Для штробления стен на высоте лучше всего использовать козлы или стремянку с горизонтальным упором. Обычная стремянка недостаточно надежна.

Замена электропроводки своими руками – задача достаточно сложная, но выполнимая, если вы умеете составлять и читать схемы электроснабжения. Иначе лучше не рисковать и обращаться к профессиональным электрикам.

В заключение предлагаем посмотреть видео-обзор, как выбрать правильный материал и сделать проводку самостоятельно:

https://www.youtube.com/watch?v=fe01LgsLmCk

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

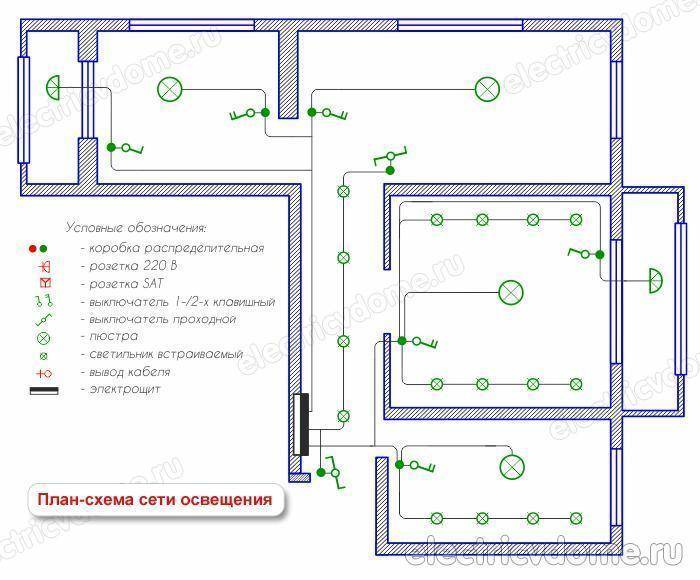

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

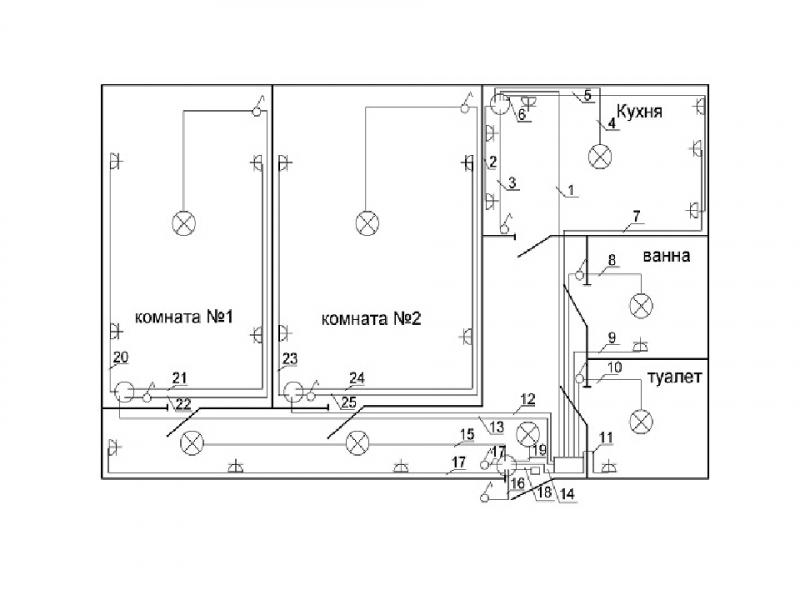

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.

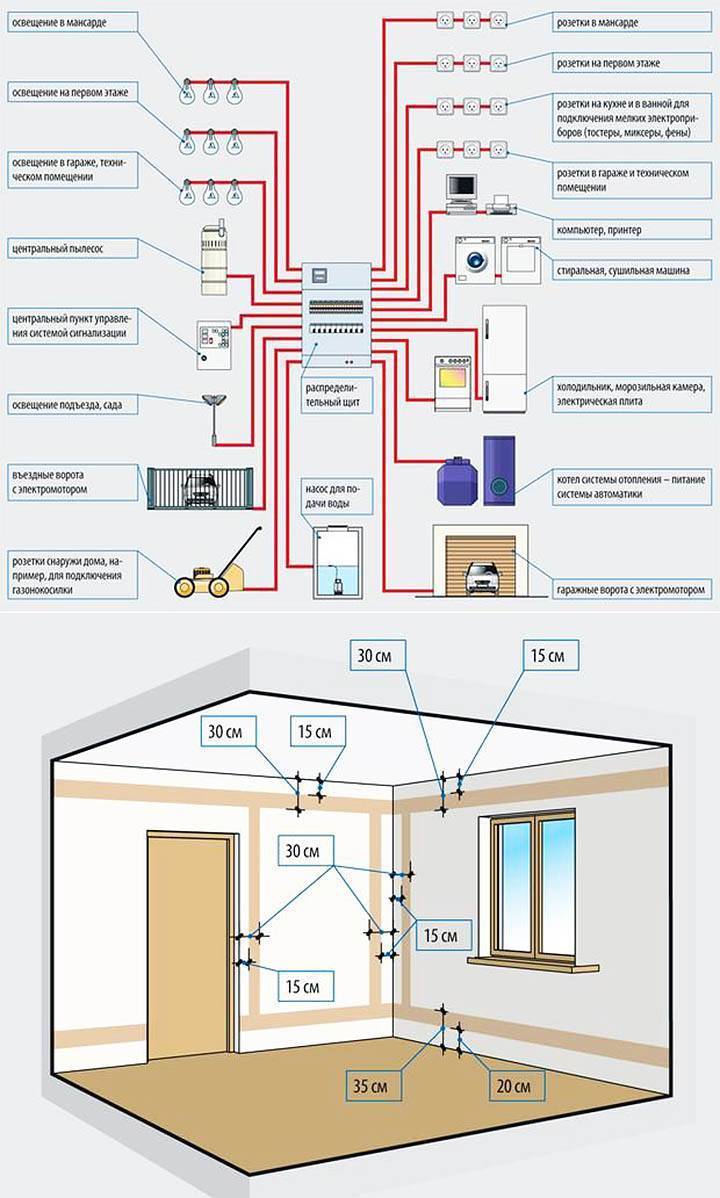

  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Выбор проводов, выключателей, автоматов, розеток и УЗО

Электротовары

Провод, как уже было сказано, выбирают максимальным для домовой электросети.

С 2003 года использование алюминиевых проводов было запрещено.

Мотивировали это тем, что в домах с алюминиевой проводкой чаще возникали пожары.

Однако никто не проводил расчёт вероятности причин возникновения пожаров.

Когда они были сделаны, оказалось, что главной причиной является не материал проводов, а несоответствие сечения старой проводки потребляемой мощности, неправильный монтаж и эксплуатация электросети, а также то, что количество домов с алюминиевой проводкой изначально было в несколько раз больше, чем с медной, следовательно, вероятность возникновения пожара в них выше.

С 2016 года проводятся работы по возвращению в стандарты алюминиевых проводов, так как было выявлено явное лобби производителей меди при установлении стандартов. Вероятностные расчёты показали, что как с медной, так и с алюминиевой проводкой соответствующего потребляемой мощности сечения пожар может возникнуть с одинаковой частотой.

В качестве материала для проводов используют провод ВВГ со сплошной жилой. Провод применяется как плоский, так и круглый, одно-, двух- и трёхжильный. Одножильные провода используют там, где нужно передать высокую мощность, а также в сетях заземления нейтрали при монтаже, чтобы заземление имело меньшее сопротивление, а ток утечки в случае неисправности был достаточно большим, шёл не через тело человека, а через заземление с меньшим сопротивлением.

Выключатели и розетки выбирают по току, который будет проходить через электросеть. Учитывая мощность автоматического выключателя на каждую группу в 32 ампера, розетка должна быть рассчитана на ток не более, чем в 32 ампера.

В случае с выключателями всё немного проще. Так как на освещение подаётся не слишком большая мощность, то и ток освещения невелик. Обычно на сеть освещения ставят автоматы по 8 ампер на группу. Соответственно выключатели также подбирают под ток в 8 ампер. Этому значению соответствуют практически все выключатели.

УЗО – это устройства защитного отключения. Эти приборы фиксируют ток утечки, который проходит через заземление, а если он превышает допустимый порог – отключают подачу электроэнергии. Это позволяет избежать несчастных случаев, связанных с неисправностью электроприборов и во много раз снизить их вероятность. Для большинства квартир подойдут УЗО по току в 30-50 миллиампер. В частных домах, где используют схему прямого заземления непосредственно на участке, можно применять устройства с более низким пороговым током.

Срабатывание УЗО часто происходит при подключении в сеть пылесоса или компьютера, особенно с заземлённой нейтралью. Если это постоянно происходит, то следует подключить УЗО большей мощности или обратиться в ТСЖ или УК, потому что, возможно, есть проблемы в сети заземления.

РАБОТА

С работой также цены различны. Есть бригады, которые работают за фиксированную цену — таких в столичных регионах основное количество. Например — за «трешку» работа под ключ будет стоить в районе 60 – 70 000 рублей. Если повезет — то можете найти в 50 000 рублей, но опять же нужно спросить квалификацию, а то такие мастера вам наделают! В регионах нормальная цена, опять же за «трешку» в 40 — 50 000 рублей. Сюда входит и освещение и розетки и щиток с автоматами.

Также есть компании, которые работают, что говорится – «от заказчика». У них фиксированные цены, а поэтому существует большой перечень работ.

Вот небольшой усредненный пример:

-Установка щитка, подключение счетчика и разводка автоматов – 10 000 рублей.

— Проводка одной розетки – 1000 рублей.

— Проводка одного осветительного прибора – 1000 рублей.

— Проводка для выключателя – 1000 рублей

Если подбить по деньгам за работу. То для «трешки» стоимость работы по проводке получается: 10000 рублей (щиток) + (розеток у нас 4 в комнате и две в санузле (кухня + три комнаты + санузел), а значит 4 + 12 + 2=18 розеток), отдельно за линию для электроплиты могут взять еще 1000 рублей. Освещение – 5 выключателей – 5000 рублей и минимум 5 ламп (еще 5000 рублей). Складываем – 10 000 + 18 000 + 1000 + 5 000 + 5 000 = 39 000 рублей. Нужно отметить — что если потолок натяжной, электрики оставляют только вывод, а дальше все делают монтажники натяжных потолков. Такие цены у нас в городе, в столице цены выше и там берут 1500 рублей за розетку, выключатель и светильник. Так что удорожание существенное. Получается уже выше 50 000 рублей.

Установка и подключение электрического щитка

Электрощиток — это узловое соединение, состоящее из корпуса и внутреннего наполнения, включающего следующее:

• счетчик электроэнергии;
• главный рубильник сети;
• автоматы УЗО;
• автоматы отключения отдельных зон электропитания;
• распределительная шина;
• нулевая шина;
• шина заземления.

Размещение щитка освещения проводится с учетом длины проводов от каждой линии, их толщины и дальнейшего монтажа. Установка идет в таком порядке:

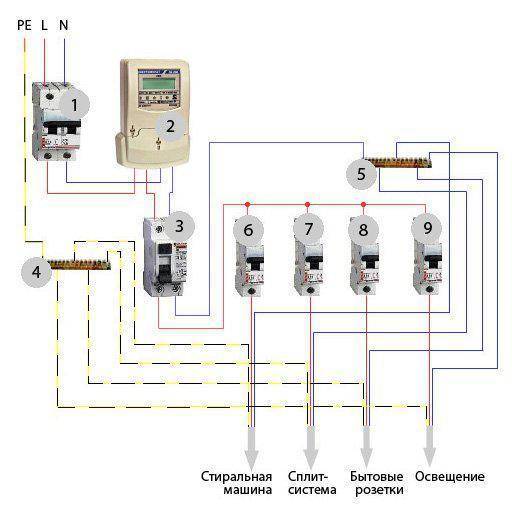

1. Закрепляется дифференциальное устройство УЗО, автоматы распределения и другие модули на монтажные рейки с учетом групп сетей.
2. К автоматам подключаются фазовые и нейтральные шины.
3. Кабели нуля и фазы от основного рубильника подсоединяются к УЗО.
4. УЗО подсоединяется к распределительным шинам.
5. Провода с фазой и нулем от каждой линии подсоединяются к соответствующим им модулям.
6. Провода заземления от каждой линии подключаются к нулевой шине.
7. Проверяется соединение нулевой шины и стержня заземления.
8. Соединительные провода для каждой линии, подключенные ко всем модулям, выводятся из щитка через проделанные отверстия в необходимых направлениях.

Расчет проводки и выбор схемы питания квартиры

Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.

Расчет электропроводки

Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.

Итак:

• Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
• Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.

• Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
• В итоге мы получаем следующую формулу: I=P/U

Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.

Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

На фото представлены номинальные токи проводки разного сечения и материала изготовления

Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.

Выбор схемы питания квартиры

Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.

• Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
• Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

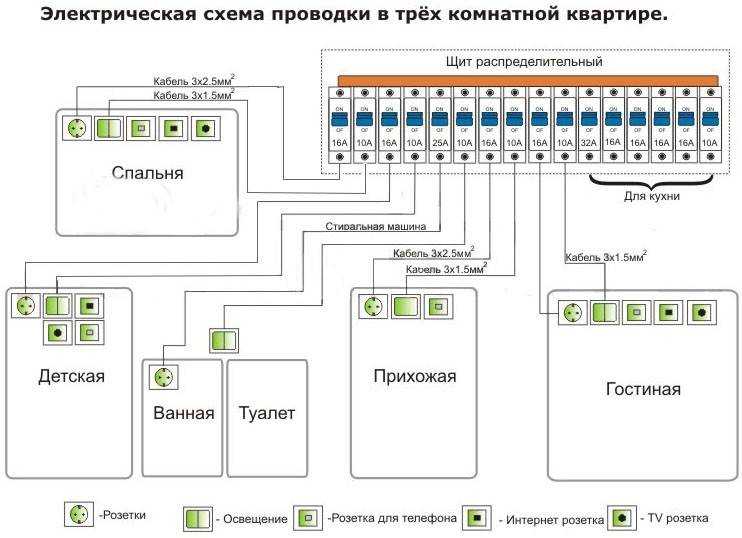

Возможная схема питания вашей квартиры

• Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
• Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
• В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Что такое схема, как строится и какой бывает?

Понятие схемы проводки ассоциируется с привлечением опытных специалистов (проектантов), рисующих только им да монтажникам понятные линии точки подключений на стандартных листах с печатями и подписями. Такой подход является правильным, поскольку вопросом изначально будут заниматься профессионалы. Но, учитывая, что за их работу придется платить немало, все эти работы можно выполнить своими руками, опираясь на действующие рекомендации.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

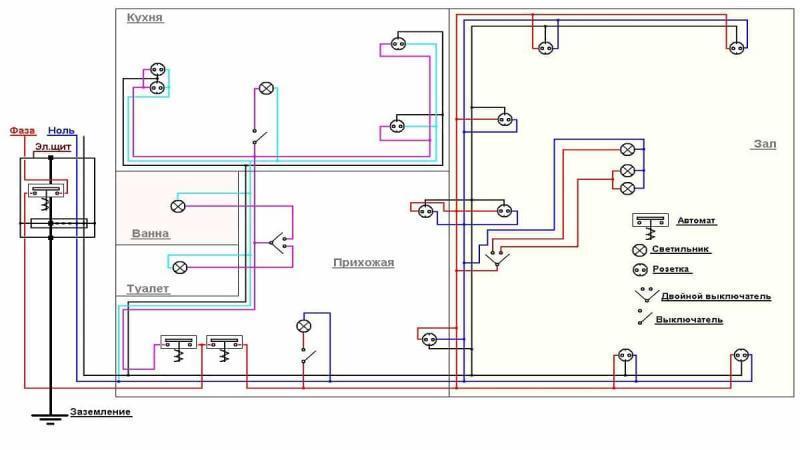

План электропроводки квартиры или частного дома должен включать пять основных видов схем:

1. Структурная. Это чертеж или точнее схематическое отображение взаимосвязей ключевых элементов и цепей электроснабжения от щитка, ввода в квартиру и до планируемых или существующих точек подключения (бытовой техники). Для большей информативности используются стрелки-указатели, а также наносятся номинальные характеристики элементов (напряжение, ток, мощность);
2. Функциональная. Это графическое изображение фактических электрических связей между элементами с использованием принятых в государственных стандартах обозначений;
3. Принципиальная. Это максимально подробный чертеж с нанесением на план квартиры с обозначением всех существующих элементов сети от проводников до точек разбора (розетки, выключатели) и потребителей (бытовая техника). Он предусматривает точные места, размеры расположения проводки, соединительных коробок, шин для подключения своими руками;
4. Расчетная. Это отдельная схема подключений для электрических вводных щитков. На ней отображаются используемые автоматические выключатели (вводные, защитные), а также исходящая и входящая электропроводка. Она является базой для разбивки на группы – формирования однолинейной или групповой компоновки своими руками. Каждый провод должен иметь обозначение марки, сечения и количества жил, а выключатель – номинальный ток срабатывания;
5. Монтажная. Это достоверное отображение всех электрических, выполненное своими руками. На плане указывают места выходов, направление прокладки кабелей электропроводки, расположение соединительных клемм, характеристики проводников. В практике обустройства электросетей монтажа используется редко, особенно, если работы ведутся профессиональным специалистом.
