Как поменять проводку в квартире панельного дома своими руками

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Замена проводки

Прежде чем провести монтаж проводки сначала демонтируют старую, потом выбирают способ и делают прокладку проводов.

Демонтаж

Перед прокладкой новой электропроводки в квартире требуется демонтировать старую. Работы проводят с обязательным соблюдением правил безопасности. Манипуляции осуществляют в резиновых перчатках.

В первую очередь обесточивают квартиру. Потом провода проверяют на напряжение и демонтируют линию.

Все элементы проверяют фазоуказателем и только после этого их удаляют.

Для начала демонтируют выключатели и розетки. Старые провода можно не убирать, оставив их в канавках. Однако их отключают от электросети. Если решено убрать кабели, то используют тестер. Он обнаружит старые провода в стене. Потом делают штробление и устраняют кабели.

Открытый либо закрытый монтаж

Выбор конкретного способа зависит во многом от предназначения объекта. Технически открытая проводка имеет больше преимуществ. К примеру, большим номинальным током на 1 мм2 сечения, высокая скорость монтажа и малая трудоемкость. Однако интерьер она не украшает, поэтому для квартир мало подходит. В них желательно скрыто прокладывать провода.

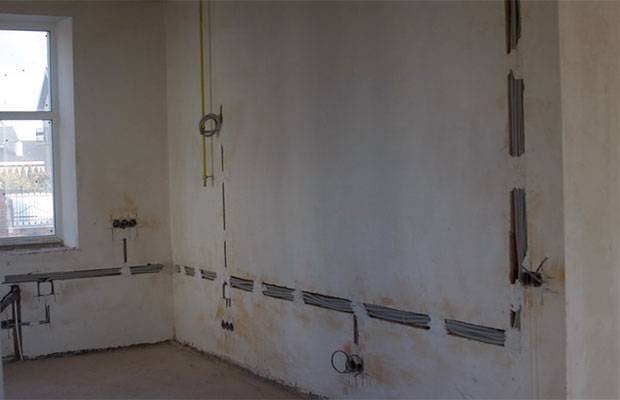

Скрытый монтаж

Такой способ подразумевает проводку в квартире внутри стен. Кабели при необходимости можно разместить в напольном покрытии либо закрыть их коробами из гипсокартона. Часто используют скрытие проводки в натяжном потолке. Создание каналов в стенах считается самым непростым способом. Но он имеет неоспоримые преимущества. Нет необходимости огибать стены. Правда потребуется демонтаж старого покрытия или его полная замена.

Первый этап

Делают каналы в стене, в которых будут находится провода. Это называется штроблением. Его делают перфоратором или штроборезом. Работы проводят в респираторе и очках, так как образуется много пыли.

Выбирая оптимальную глубину канавок, учитывают всегда, что толщина штукатурки, которая их закрывает, не должна быть больше 1 см. Ширина может быть любой. Если есть возможность сделать проводку в перекрытиях, это лучший вариант. Он ускоряет процесс прокладки.

Второй этап

Готовят отверстия под розетки с помощью перфоратора с коронкой. Последнее приспособление помогает делать и ниши для распределительных коробок. В подготовленные канавки прокладывают провода. При этом четко соблюдают предварительно составленную схему.

Третий этап

Стыкую кабели в распределительных коробках, используя соединительные зажимы. Эти приспособления выступают и как изоляция.

Четвертый этап

Монтаж розеток и выключателей. После установки электрических приборов к их контактам подсоединяют провода. На этом завершается разводка проводки. Выполненную работу проверяют тестером.

Пятый этап

Он состоит из активации подачи электроэнергии от щита и закрытие канавок с проводкой. Если она прокладывалась в конструкциях из гипсокартона, ее защищают гофрированными трубками. Их закрепляют на поверхности клипсами.

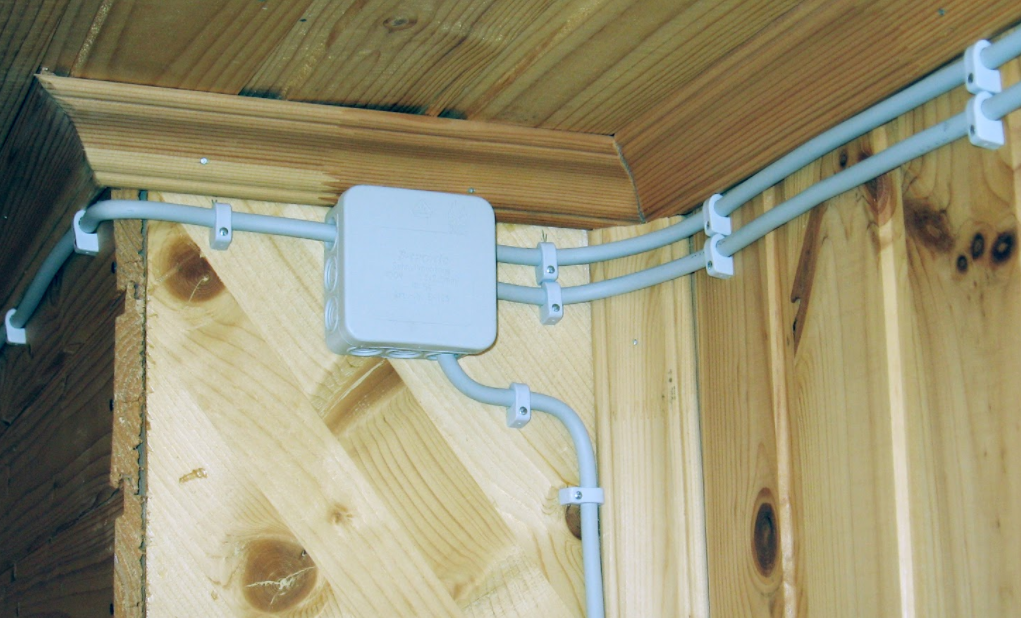

Открытый способ

Такая технология предполагает применение пластмассовых коробов. Она не так сложна, как скрытая, поэтому часто используется при самостоятельном монтаже.

Первый этап

Для начала фиксируют плинтуса. Когда их пустоты выступают как короб для кабеля, это указывают в схеме. Затем прокладывают короба к электрическим приборам от плинтусов. По последним проводят провода. Короба обязательно должны быть прочными, чтобы защищать кабель от механических воздействий.

Каналы низкого качества не всегда способны защитить проводку. Это несет риск возникновения аварийной ситуации.

Второй этап

Устанавливают внешние распределительные коробки, соединяя в них провода. Стыковка осуществляется с применением соединительных зажимов.

Третий этап

Монтируют выключатели и розетки, подключая провода. В завершении все проверяют тестером.

Замена проводки важна при организации безопасной электросети в квартире. Желательно, чтобы специалист решил, какую проводку выбрать в квартиру и как ее провести. При отсутствии или малом опыте не стоит браться за это дело, так как оно несет большие риски. Мастер сделает все работы в соответствии с установленными правилами безопасности. Цена замены проводки зависит от способа монтажа, особенностей и площади помещений и других факторов.

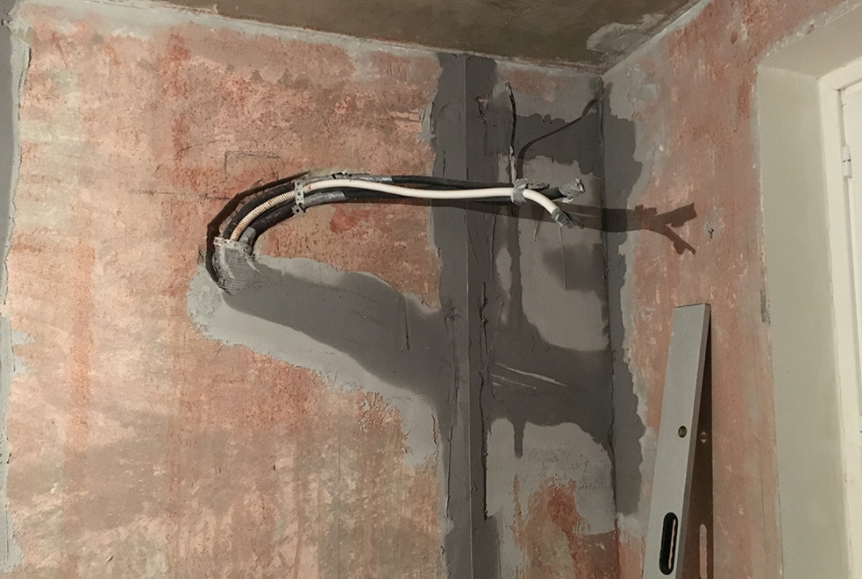

Как прокладывать проводку в штробе

Мне известны два приемлемых способа крепления кабелей в штробе – алебастром (гипсом или штукатуркой) или дюбель-хомутом. Использую сам дюбель-хомуты, это не так грязно, как возиться со шрукатуркой. Хотя, придётся ещё немного использовать перфоратор – проделать отверстия в стене диаметром 6 мм, куда вставлять дюбель-хомуты:

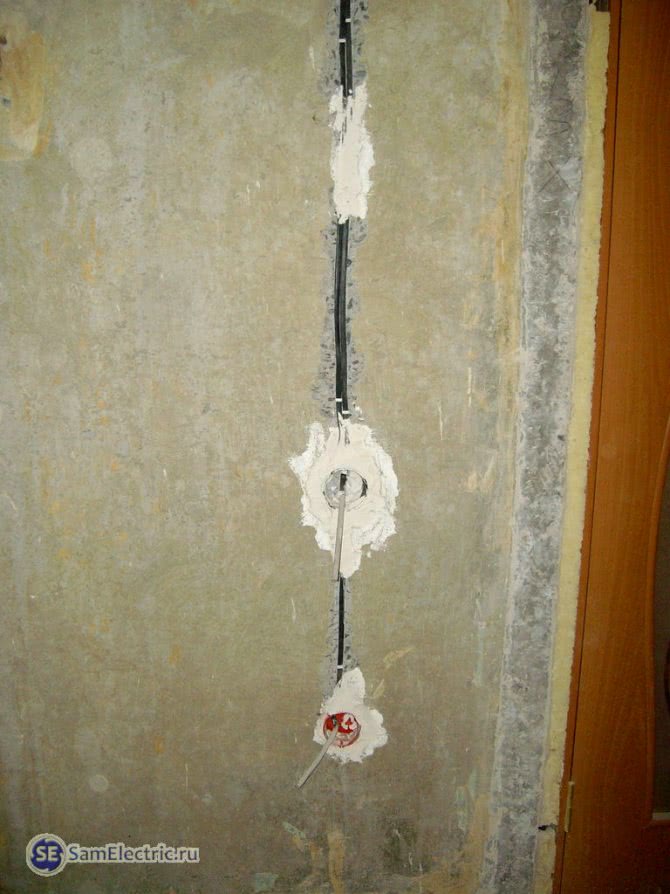

Укладка проводов в штробе с помощью дюбель-хомутов

Прокладка проводки после штробления. Крепление дюбель-хомутами

В итоге получаем после установки коробок:

Всё установлено. На фото по центру – выключатель, ниже – розетка

А вот куда уходят в данном случае эти кабели:

Прокладка проводки после штробления_посредине будет распределительная коробка

Слева на фото кабель уходит в туалет, справа – свет в ванную.

Ещё парочка примеров. Три точки, одна из которых – для розетки под антенну.

Установленные коробки в железобетонной панели

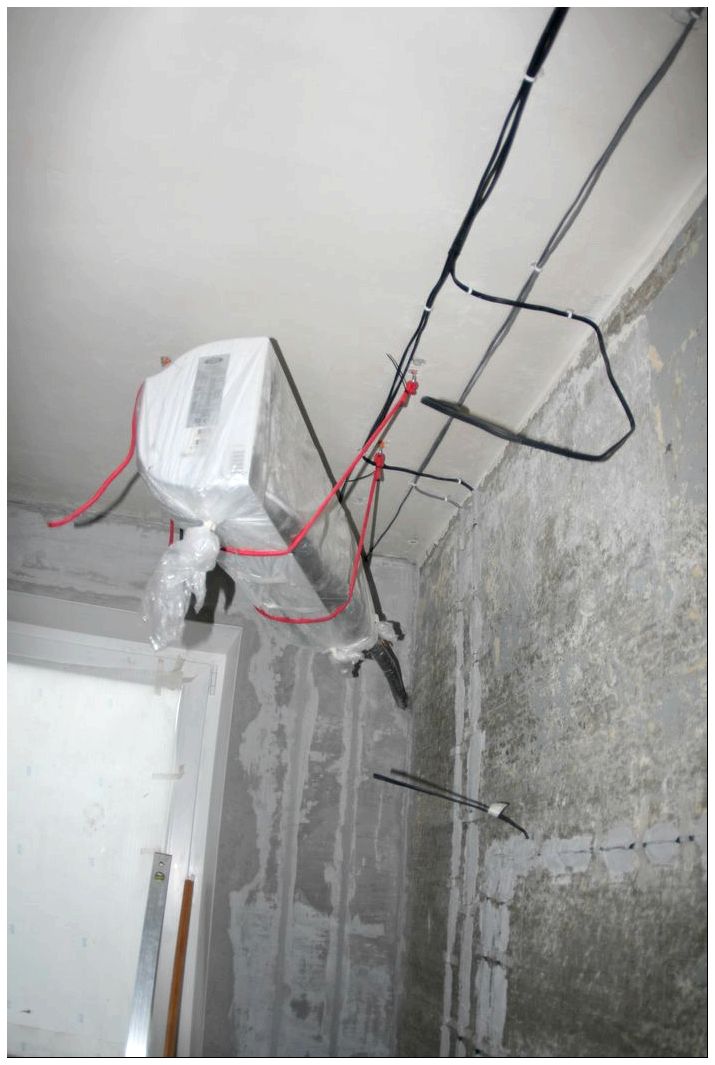

Розетка под сплит:

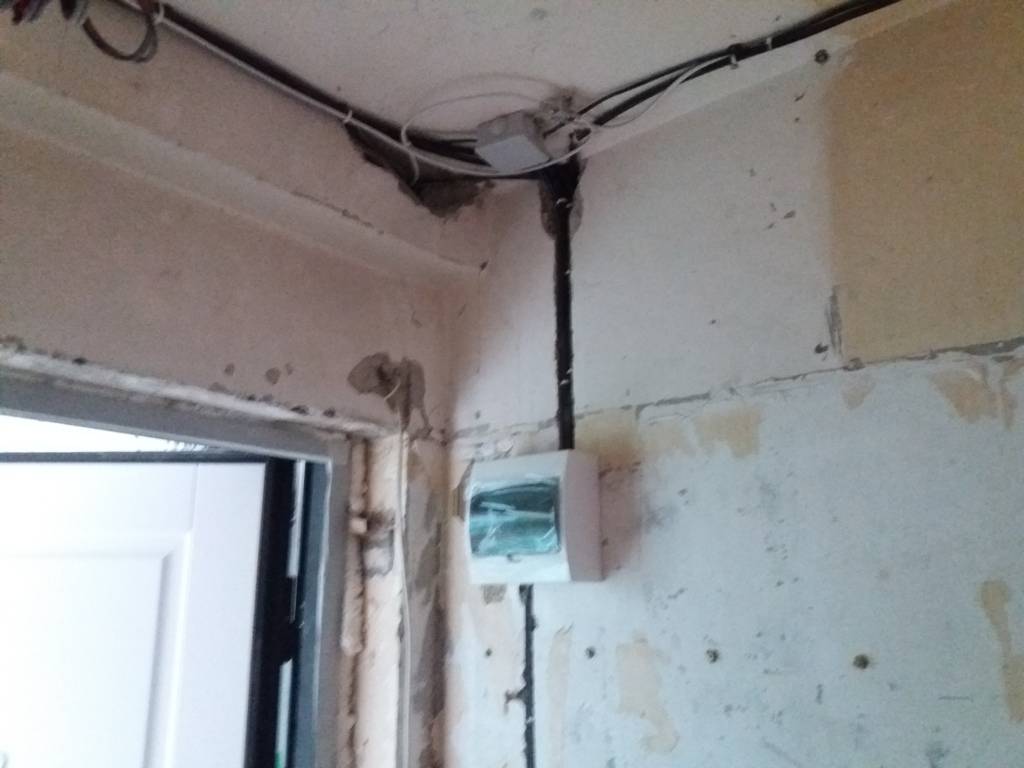

Проводка в потолке и в штробе

Кабель ВВГ2х1,5 идёт к выключателю в коридоре:

Штроба вниз к выключателю

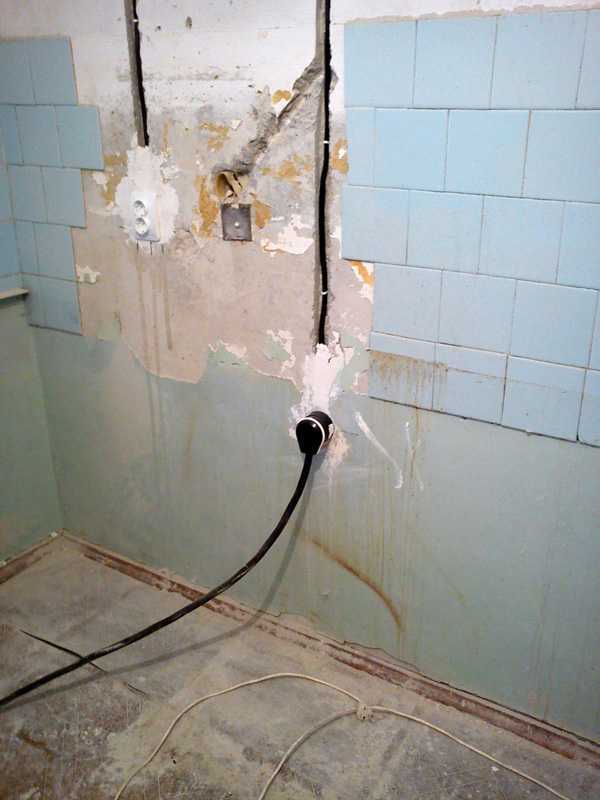

Штроба к розетке. Сначала – в шве между панелями потолка и стены, потом вниз штроба. Стена несущая, поэтому штробить надо на минимальную глубину.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

• для осветительной нагрузки – 10 А;
• для розеток – 16 А;
• для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
• для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Подготовительные мероприятия

На первом этапе нужно рассчитать необходимое количество материалов, составить схемы, купить необходимые для работы товары.

Список материалов и инструментов для выполнения работ

Для проведения работ потребуются следующие приспособления и приспособления:

• плоскогубцы с прорезиненными ручками;
• набор электрических отверток;
• нож для снятия тесьмы;
• бокорезы;
• штроборез;
• перфоратор со сверлами разного размера, корончатыми и щелевыми насадками;
• детектор напряжения;
• паяльник;
• шпатели, ведро;
• индикатор провода.

Помимо инструментов, необходимо подготовить материалы:

• двух- или трехжильные провода для розеток и светильников;
• распределительные коробки;
• коробки розеток;
• монтажные коробки;
• розетки и выключатели;
• электроизоляционная лента;
• клеммные колодки;
• финишная гипсовая шпаклевка;
• кабель-каналы или гофрированный рукав;
• алебастр.

Расчеты

В жилых помещениях на каждые 5-7 кв м должна приходиться 1 розетка. На кухне количество розеток увеличено втрое.

Типы кабелей, показанные в таблице, относятся к стандартному количеству единиц. При подключении более мощных потребителей кабель выбирают в соответствии с приложением 1.3.4 ПУЭ.

Номинальный ток автоматического выключателя защиты от замыканий на землю должен быть на 1 пункт выше, чем у автоматического выключателя.

1 Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

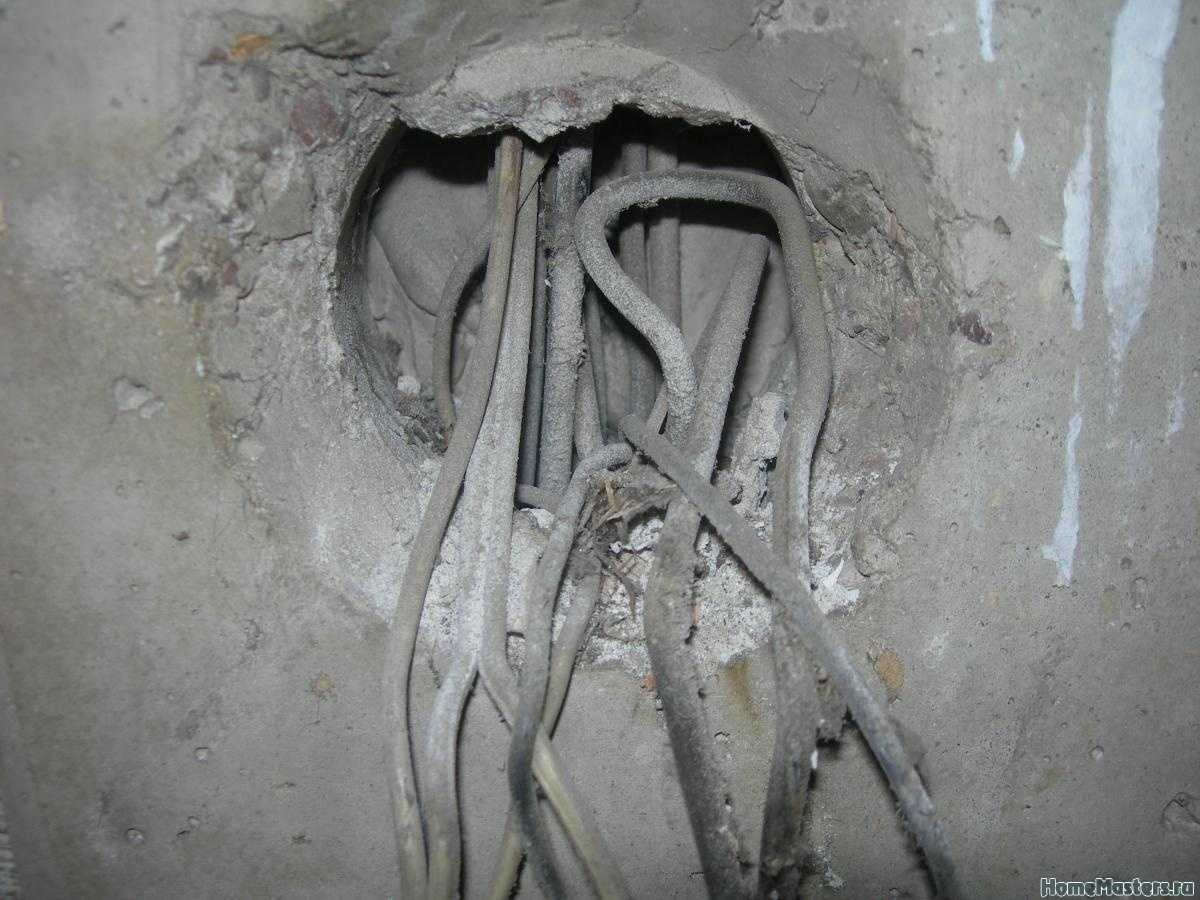

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить. Следующий этап заключается в непосредственной замене проводов

Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Способы прокладки проводки

Перед тем как менять проводку, нужно заранее составить новую схему прокладки или изменить старую. Можно выполнить как частичную, так и полную замену электропроводки в доме. В схеме нужно отметить, какая нагрузка будет потребляться в каждом помещении, сколько розеток и выключателей будет установлено, на какой высоте.

На кухне потребуется поставить электропровода большего сечения и мощные розетки, так как там сосредоточена основная нагрузка. Для комнат достаточно двух розеток на 5 кв.м

Особое внимание нужно уделить ванной, в которой особые климатические условия. Розетки, если они предусмотрены в ванной комнате, должны подключаться через УЗО или дифференциальный автомат

Также УЗО следует провести на мощные приборы – стиральная машина, нагреватель воды, электроплита, посудомоечная машина.

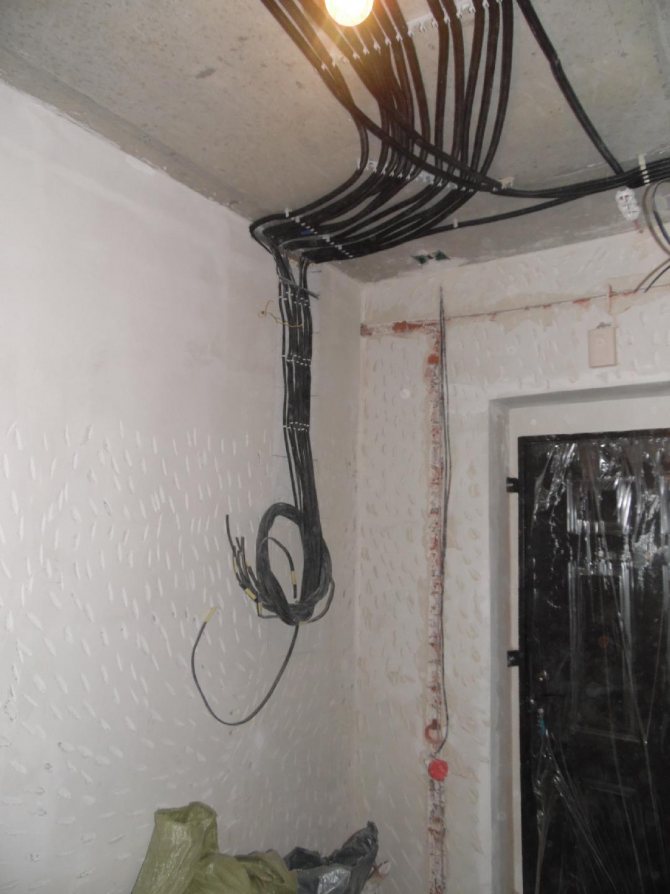

Самый дешевый способ прокладки электропроводки – поместить провода по поверхности стен. Кабели закрепляются при помощи клипс, хомутов или скоб. Затем сверху накладывается слой штукатурки. Минус способа – требуется дополнительный бюджет для оштукатуривания поверхностей.

Если сделать бетонную стяжку, проложить кабели можно и на полу. Их укладывают в гофрированные трубы, помещают на пол и заливают бетоном. Схожим образом можно поместить проводку на потолке. Недостаток – невозможность установки розетки на полу и потолке, из-за чего придется дополнительно штробить поверхность стен.

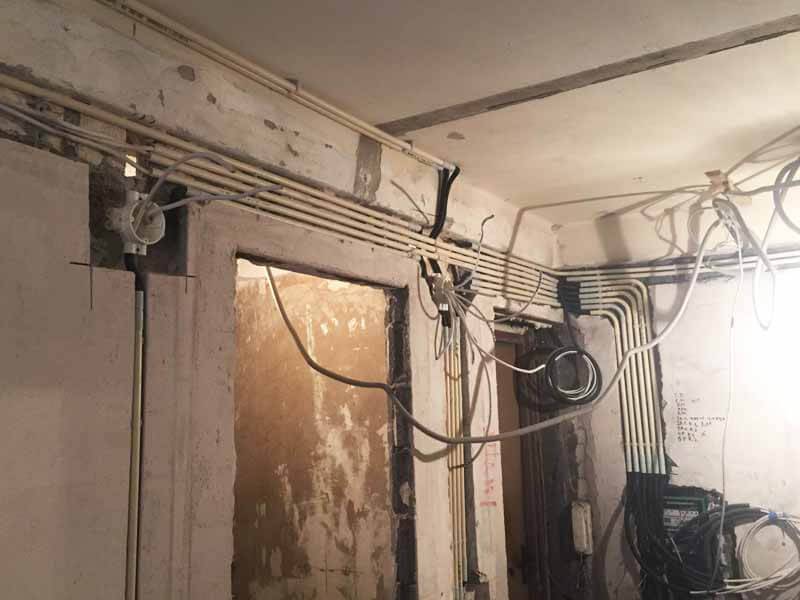

Можно сделать открытую прокладку электропроводки. Тогда кабели помещают в пластиковые каналы, ПВХ трубы или гофры и устанавливают их на стены. Прокладывать открытым способом электропроводку можно даже после окончания ремонта. Обязательное условие – вертикальное или горизонтальное расположение линий. Рекомендуется заранее отметить карандашом на стене, где будут проложены линии. Минус – неэстетичный вид.

Штробление плит

Стены в панельных домах являются несущими, поэтому нарушать их целостность нельзя. Но такой запрет относится к горизонтальным штробам, вертикальные делать можно. Но нужно учитывать ограничения – штробы не должны быть глубокими (более 10 мм) и нельзя нарушать металлическую арматуру. Штробление должно проводиться только по ровным линиям без наклонов и зигзагов.

Каналы должны располагаться на расстоянии более 40 см от системы газоснабжения и водопровода. От дверных и оконных проемов расстояние должно быть более 15 см.

Из материалов потребуется болгарка с алмазным диском или штроборез.

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке сразу после прибора учета электроэнергии, ее можно дополнительно защитить автоматом, который сработает при коротком замыкании и перегрузке. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

• Как составить смету на электромонтажные работы
• Как сделать заземление в квартире
• Как сэкономить на замене электропроводки
• Как пользоваться мультиметром

Сторона закона

С точки зрения законодательных актов, если хозяин квартиры самостоятельно проштробил стену и это вызвало возникновение трещин, деформаций и других повреждений несущих конструкций, на него возлагается ответственность за данные повреждения. Все ремонтные работы, производимые управляющей или обслуживающей дом организацией, будут выполнены за счет виновника.

При нарезке штроб в перегородках нанятыми владельцем сторонними специалистами повреждение конструкций будет возмещено за счет исполнителей или организации-работодателя

Нормы штробления стен

Основным нормативным документом, регламентирующим процесс штробления, является СНиП 3.05.06-85. Согласно ему вырезаемые в стене каналы должны соответствовать следующим требованиям:

• Горизонтальные штробы должны иметь глубину не более 25 мм, ширину не более 20 мм, длину – не более 300 мм. При этом расстояние от проделанного в бетоне канала до плиты перекрытия не должно быть меньше 150 мм.
• Вертикальные штробы в отличие от горизонтальных могут быть любых размеров. Немногочисленными ограничениями для них является соблюдение следующих расстояний: в 100 мм – до оконных проемов и углов, не менее 400 мм до газопроводных коммуникаций.

Также не допускается прокладка данных каналов в бетонных конструкциях с повреждением арматурного каркаса, закладных.

С чего начать? Конечно с вызова профессионального электрика.

Он поможет подготовить план по замене проводки в хрущевке. Хорошо обдумав размещение мебели, расположение и количество бытовой техники и электроприборов, предположительные места светильников, розеток и выключателей, расскажите все мастеру. Он поможет выбрать в прихожей место вводного распределительного щита. Порекомендует сделать необходимое количество отдельных лини для освещения и розеток, даст профессиональные советы и можно начинать электромонтаж

Опустим все подробности работ по замене электропроводки в хрущевке, доверим это дело специалистам, замечу только, что по окончании монтажа проводки в хрущевке, до начала штукатурки, важно сфотографировать все стены с проводкой и коммутационными коробками. Это впоследствии вам сильно пригодится. Да, работы нелегкие и, не имея серьезной практики, лучше их самому не проводить

Не стесняйтесь, зовите специалистов и получите качественный, надежный результат. Все по пунктам

Да, работы нелегкие и, не имея серьезной практики, лучше их самому не проводить. Не стесняйтесь, зовите специалистов и получите качественный, надежный результат. Все по пунктам.

1. Оформляем заказ по телефону в Санкт-Петербурге +7 (812) 740-51-93
2. Специалист выезжает для осмотра состояние и составления предварительной сметы электропроводки квартиры (в Санкт-Петербурге услуга бесплатная).
3. Согласуем техническое задание и возможности существующего ввода.
4. При необходимости даем рекомендации для получения дополнительной мощности.
5. Определяем с заказчиком количество выключателей, розеток, осветительных приборов и других электропотребителей.
6. Рассчитываем сечение кабеля, систему автоматики, количество линий.
7. Имея многолетний опыт предварительную смету на электромонтажные работы специалисты компании сделают за пятнадцать минут.
8. Принципиальное согласие достигнуто, стоимость электромонтажных работ определена.
9. Подписываем договор, приступаем к монтажу электропроводки в квартире.

Заказать

Как поменять проводку в квартире панельного дома своими руками

Популярный материал: Кабель

При покупке кабеля для замены проводки в панельном доме необходимо обратить внимание на его сечение и маркировку. Для квартирных сетей обычно используются провода сечением 1,5 мм2 и 2,5 мм2

Также нужно выбрать кабель с маркировкой «Не распространяет горение» (нг). Для защиты кабеля от перегрева и короткого замыкания следует выбрать кабель с двойной изоляцией.

При устранении повреждений в проводке следует обратить внимание на цвет проводов. Обычно «фазный» провод имеет красный цвет, «нулевой» провод — синий или зеленый, «защитный» провод — желтый или зеленый

При необходимости можно сделать фото или записать расположение проводов для последующей установки.

Популярный материал: Гофра

Гофра — это пластиковый трубопровод, который защищает кабель от механических повреждений, перегрева и короткого замыкания. Для замены проводки в квартире панельного дома необходимо выбрать гофру подходящего диаметра, которая должна идти по стене на всем пути от щитка до розетки/выключателя. Гофру можно зафиксировать на стене с помощью специальных крепежей или клея.

Популярный материал: Розетки и выключатели

При замене проводки в квартире панельного дома следует обратить внимание на силу тока, который будет протекать через розетки и выключатели. Для квартирных сетей используются розетки и выключатели с номинальной мощностью 10 Ампер и напряжением 220 Вольт

Для удобства и безопасности можно выбрать выключатели с подсветкой. При установке розеток и выключателей следует соблюдать правила электробезопасности и не допускать замыкания проводов.

Замена проводки своими руками

Последовательность действий не зависит, от того, ведется ли замена электропроводки в квартире без штробления или с устройством штроб. Сначала необходимо разметить стены. Пользуясь подготовленной ранее схемой, переносят места расположения коробок, розеток, выключателей. Если линия меняет положение, ее также показывают на стене. Закончив приготовления, начинают непосредственно монтаж:

• на стенах закрепляют электротехнические изделия (короб, плинтус);
• закладывают кабель;
• закрывают канал, осматривают качество выполнения;
• проверяют целостность изоляции, замеряя ее сопротивление;
• подают напряжение.

Чтобы подсчитать приблизительную стоимость замены электропроводки в однокомнатной квартире, необходимо учесть затраты на покупку проводниково-кабельной продукции, расходных материалов, крепежа, электротехнических изделий, предназначенных непосредственно для прокладки. Опыт показывает, что укладка без штробления зачастую обходится немного дороже, чем без него. Основная часть трат приходится на электроустановочные изделия. Сэкономить удастся только на оплате труда, если монтировать схему собственноручно. Определить точную стоимость поможет знание особенностей реконструкции электросети конкретного помещения.

Меньше всего хлопот при ремонте электропроводки в многоквартирном жилом доме возникнет при использовании старых каналов. Способ подходит небольшим по длине участкам, из материалов понадобится только новый кабель. Порядок действий:

• находят концы провода в распределительной коробке и розетке;
• к старой жиле привязывают новую;
• вытягивая один кабель, протягивают другой;
• подсоединяют клеммы.

При прокладке нельзя забывать основное правило: положение линий только вертикальное или горизонтальное. Запрещено тянуть сеть под углом, делать отступы. Придерживаясь правил, исключают несчастные случаи от попадания сверлом, гвоздем по проводке. Углубления под распределительные коробки, подрозетники делают перфоратором со специальной коронкой. Можно обойтись зубилом, но тогда придется потрудиться.

Проводка без штробления стен готова. теперь ее проверяют на целостность тестером. Затем подают напряжение. Убедившись в работоспособности элементов электросети, заделывают каналы, окончательно закрывают короба.

Проводка без штробления стен — замена. Панельный дом

Составление плана для прокладки электропроводки

Самостоятельное составление плана проводки в квартире является наиболее ответственным мероприятием в процессе проведения монтажных операций, ведь именно на данном этапе потребуется четко определиться с точками расположения основных потребителей электрической энергии, а уже на основании имеющихся данных, продумать наиболее оптимальную схему монтажа электрических проводников в квартире.

Выполняя составление эскизного плана нужно обеспечивать равномерное распределение нагрузки в пределах всего объекта недвижимости, для чего могут быть применены следующие возможности:

– Группирование потребителей с однотипными характеристиками (по комнатное, силовые цепи, освещение, поэтажно) за счет применения нескольких независимых линий, оснащенных собственными системами защиты и безопасности (автоматические выключатели, УЗО);

– Ограничение максимальной нагрузки на проводку, приходящейся на одну линию в пределах 4–5 кВт.

Пошаговая схема электропроводки в квартире видео

Помимо этого, представленный документ должен отражать информацию о местах установки электрораспределительных устройств (розетки, выключатели, осветительные приборы) и особенностях прокладки соединительных магистралей, что позволит в последующем реализовать монтажные операции наиболее правильно. Ввиду чего в процессе составления технического проекта квартиры своими руками, целесообразно придерживаться базовых рекомендаций.

Во-первых, располагать электромонтажные изделия таким образом, чтобы к ним имелся беспрепятственный доступ для проведения монтажных и регламентных работ.

Во-вторых, позиции размещения выключателей в квартире должны удовлетворять следующим требованиям:

• В открытом состоянии, полотно межкомнатной двери в квартире, не должно перекрывать доступ к изделию, тогда как минимальное расстояние от выключателя к коробке двери должно равняться 10 см;
• По высоте от уровня пола, выключатели освещения надо располагать на расстоянии 90 см или 1,5 метра;

В-третьих, расстановку электрических розеток следует производить с учетом требований по электроснабжению (для жилых помещений 1 точка – на каждые 6м2 общей площади), а также принимая во внимание предполагаемую компоновку электробытового оборудования (установка вытяжки на кухне, холодильника или стиральной машины должна предполагать близкое расположение питающих розеток). А при необходимости замену и монтаж электрических розеток в санузлах, производить их подключения лишь с применением выносных трансформаторов, оборудованных соответствующей защитой

Вдобавок не следует располагать электрические розетки в районе инженерных коммуникаций, состоящих из токопроводящих материалов (системы отопления, водопровод, газопровод)

А при необходимости замену и монтаж электрических розеток в санузлах, производить их подключения лишь с применением выносных трансформаторов, оборудованных соответствующей защитой. Вдобавок не следует располагать электрические розетки в районе инженерных коммуникаций, состоящих из токопроводящих материалов (системы отопления, водопровод, газопровод).

Как произвести замену старой проводки в квартире своими руками на потолке без штробления видео пошаговая инструкция

При составлении рабочего проекта следует учитывать требования, предъявляемые к прокладке соединительных проводников

Ведь мало того, что кабельно-проводниковая продукция должна располагаться лишь в горизонтальном или вертикальном положении, очень важно выдерживать пропорции:. – Удаление проводника от напольных и потолочных систем: на 15–20 см;

– Удаление проводника от напольных и потолочных систем: на 15–20 см;

– Удаление проводника от дверных и оконных проемов: на 10 см;

– Удаление проводника от токоведущих коммуникаций: на 40 см;
