Типы бойлеров и заполнение закрытой системы отопления

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

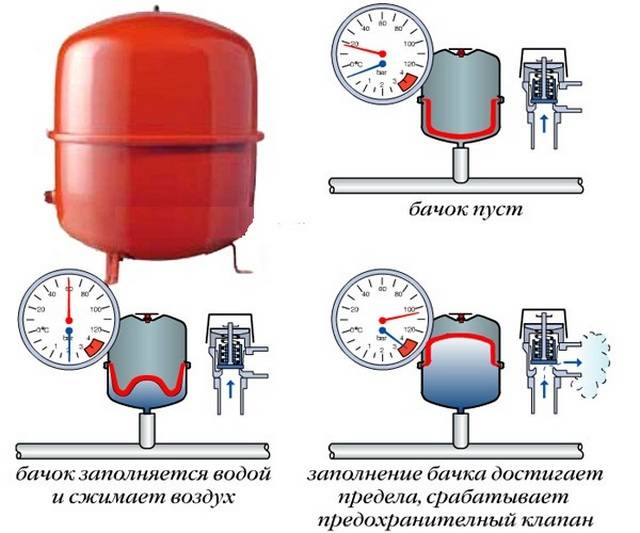

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Как реализовать альтернативное отопление частного дома

Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования

Однотрубная и двухтрубная разводка отопления в частном доме

Коллекторная система отопления частного дома – преимущества и недостатки




Как вам статья?

Мне нравитсяНе нравится

Промывка системы перед запуском

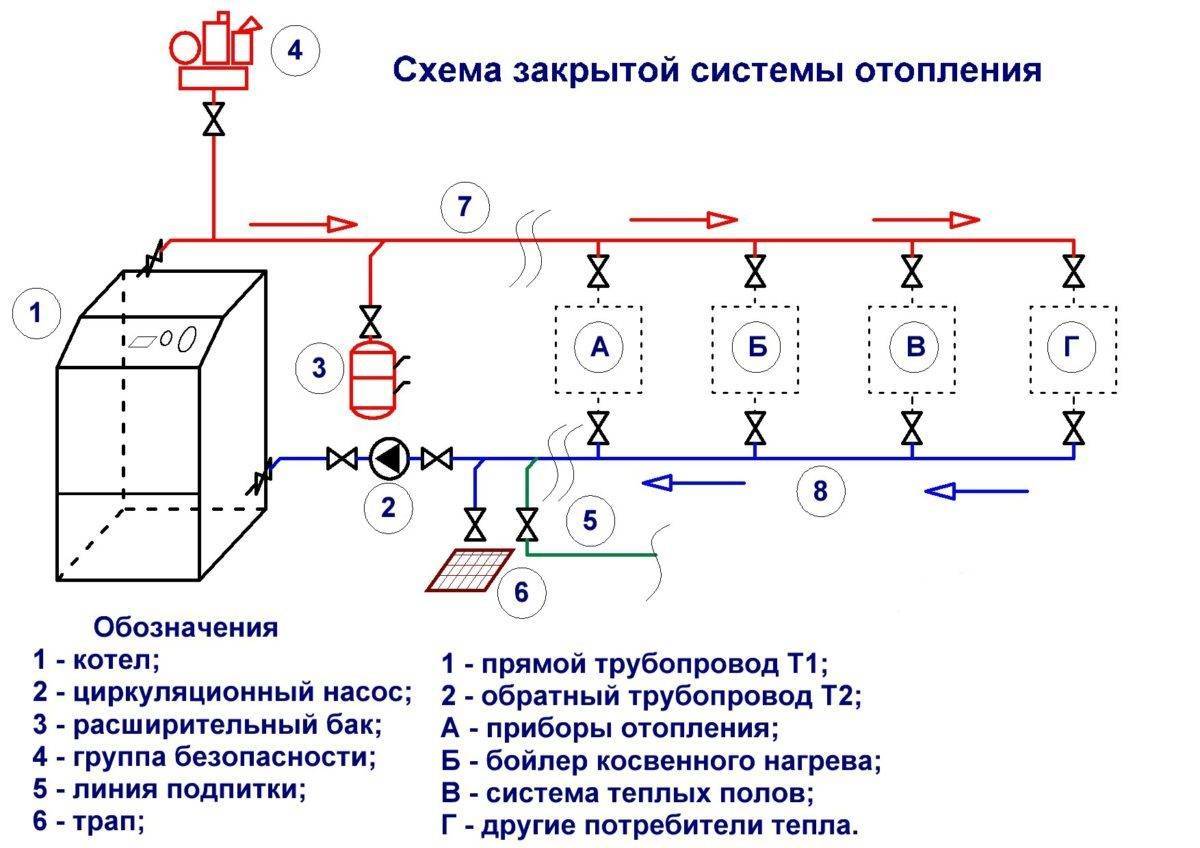

Схема водяного отопления.

Если в отопительной системе имеется вода, то ее необходимо слить. Далее следует демонтировать радиаторы отопления. Затем подключить трубы для подачи воды из системы водоснабжения к выходу из системы, а сливную — ко входу в систему. Все образованные соединения необходимо хорошо закрепить заранее подготовленными хомутами. Следует помнить, что с чем большим давлением будет подаваться вода, тем лучше пройдет очистка (но не более двух атмосфер). Для создания давления обычно используют насос. К воде можно присыпать хлорную известь для достижения дезинфицирующего эффекта. В среднем на такую процедуру может уйти около двух часов. По окончании из слива пойдет чистая вода без дополнительных примесей.

Очистку системы отопления можно провести с использованием специальных химических веществ: присадок или антикоррозийных жидкостей

К ним стоит относиться с осторожностью, поскольку подходят они не для всех материалов и могут повредить некоторые элементы системы

После чистки производится монтаж радиаторов в обратном направлении их демонтажа. Следует дополнительно проверить герметичность системы путем визуального осмотра и выявления течей.

Процесс запуска открытой гравитационной отопительной системы

В современных домах открытые системы отопления устраивают довольно редко, такие технологии уже давно считаются пережитком прошлого. Но они еще существуют, поэтому следует рассмотреть, как их нужно заполнить водой. В любой подобной отопительной системе имеется расширительный бачок в самой верхней ее точке, он предназначен для накопления воды после увеличения ее объемов в системе с возросшим давлением во время роста температуры. Бачок представляет собой открытый резервуар с крышкой или без нее. Через бачок и происходит заполнение системы водой. Большие объемы жидкости, конечно, достаточно проблематично будет заливать мелкой тарой, к тому же на самую верхнюю точку.

Наиболее рационально будет использовать обычный вибрационный насос бытового предназначения. Для этого подготавливают вместительную емкость, наполняют водой. К насосу крепят хомутами заранее подготовленные шланги. Такой насос имеет погружной тип строения. Шланг, через который будет производиться забор воды, нужно опустить в подготовленный бак с водой. Шланг, из которого будет производиться выпуск воды, погружают в расширительный бачок. Включают насос, давление в системе должно составлять от полутора до двух атмосфер. При понижении следует добавлять воду в подготовленный бак и ниже опускать в него шланг. Когда отопительный комплекс заполнится, вода будет видна на дне расширительного бачка, можно считать систему заполненной.

Схема монтажа системы водяного отопления.

Излишки воздуха выйдут из труб при первой же топке через расширитель. Следует отметить, что во время отопительного сезона, когда в системе поддерживается постоянно высокая температура, вода будет постепенно испаряться из расширителя. Нужно проводить подпитку, доливая воду в расширитель до необходимого уровня. Следует следить и за температурой на термометре, прикрепленном к отопительному котлу. При достижении ее уровня выше 80°С вода в скором времени начнет кипеть и выплескиваться. В таком случае нужно перекрыть доступ кислорода в топку для снижения интенсивности горения.

Открытая система отопления

Есть два вида систем отопления – открытая и закрытая. Они работают по разному принципу, вода заливается в них своим способом. При открытом отоплении вода в контуре циркулирует не под давлением, а естественным образом. В верхней точке располагается расширительный бак, в котором носитель тепла соприкасается с воздухом. В него же попадают излишки жидкости, которая расширяется при нагревании, а также спускается воздух из системы. Вода заливается именно в этот бак.

Алгоритм заливки воды в открытую систему отопления:

1. Снятие с бачка крышки.
2. Заливка воды в бак. Это можно сделать шлангом или ведром. Уровень теплоносителя можно определить по специальному индикатору на корпусе прибора.
3. Излишки жидкости отводятся через сливную трубу, которая проводится к канализации.

Теплоноситель следует заливать постепенно небольшими порциями, чтобы выходили пузыри воздуха. Когда остатки жидкости перестанут сливаться в трубу, система заполнена. Остается лишь спустить остатки воздуха из радиатора путем открытия кранов Маевского. Предварительно под них устанавливается емкость. Когда в нее потечет вода, кран нужно закрыть. После спуска необходимый объем нужно залить в бак.

После окончания работ можно включать котел для отопления дома зимой.

Как правильно заполнить систему

Существует два принципиально разных способа залива воды.

Сверху

Выполняется при помощи циркуляционного насоса. Желательно использовать электрический, особенно в системах с перепадом высоты от 10 метров.

Если есть только ручное устройство, залив можно выполнить с верхней точки при помощи штуцера, который соединяют с воздушным клапаном.

Жидкость поступает самотёком. Снизу должен быть открыт кран слива. Его перекрывают, как только показалась вода. Это помогает создать статическое давление равное высоте контура поделённой на 10 атм.

Далее, нужно увеличить количество жидкости до рабочего значения. К штуцеру подключают шланг при помощи шарового крана. С другой стороны на него крепят переходник к насосу с манометром. Шланг заполняют водой при закрытом вентиле на трубе. Затем её переправляют в контур, создавая поток воздуха из насоса. Процедуру повторяют 3—5 раз. Это нужно делать аккуратно, чтобы газ не попал в трубопровод. В противном случае придётся провести чистку системы.

Снизу

Для процедуры понадобится ёмкость объёмом не менее 200 литров (больше, в зависимости от системы). В неё помещают насос, создают необходимое давление.

​

Последнее вычисляют по высоте напора: значение в метрах делят на 10 и получают число в атмосферах.

Бочку предварительно заполняют водой. Уровень должен быть выше патрубка, чтобы избежать попадания воздуха. По мере перекачки жидкость доливают.

При заполнении антифризом используют малую ёмкость, чтобы не загрязнять шланг и корпус насоса. Его количество нужно восполнять чаще, периодически останавливая процесс.

Заполнение выполняют при открытых воздуховодах. Последними служат краны Маевского, размещённые на батареях. Под них устанавливают предметы для сбора жидкости. Когда она потечёт — вентили перекрывают.

Контроль давления осуществляют по манометру. Если показатель превысит статичный (его принимают равным длине напора в контуре, делённой на 10), в систему продолжают заливать воду до получения необходимой величины.

Окончив процесс, насос отключают. Затем откупоривают воздушные клапаны. Это нужно для удаления газа из системы. Давление в подобном случае упадёт, поэтому потребуется долив жидкости.

Внимание! В завершение следует осмотреть обвязку на наличие трещин и течей

Давление в закрытой системе отопления

В закрытых отопительных контурах используются три вида насосов. Дифференцируются они по напору водяного столба:

• 4;
• 6;
• 8 метров

Соответственно и давление распределяется в пропорциях:

1. 0,4.
2. 0,6.
3. 0,8 Бар.

Для частного домовладения площадью порядка двухсот квадратных метров достаточно напора 4 метра. Если площадь триста квадратных метров, то потребуется насос 0,6 бар, а если площадь более 500 метров квадрантных, то необходим будет давление 0,8 бар. На всех насосах существует маркировка технических показателей. Давление сравнительно небольшое, присутствуют также предохранительные клапана, взрыв в закрытых тепловых контурах невозможен.

Достоинства и недостатки системы закрытого вида

Популярность закрытой системы отопления обусловлена наличием массы преимуществ по сравнению с открытой схемой. Основными достоинствами закрытой схемы являются:

1. Равномерное распределение теплоты по системе.
2. Возможность качественного регулирования температуры в отдельных помещениях. Регулировка производится с помощью кранов, ручных и терморегулирующих вентилей, электронных и механических термоголовок.
3. Температурный режим в закрытой схеме позволяет использовать полимерные трубопроводы. В открытой схеме в зоне котла температура может достигать критических значений и рекомендуется применение металлических труб из углеродистой и нержавеющей стали, меди.
4. Принудительная циркуляция дает возможность использовать тепловой потенциал котла на различные цели – нагрев воды для ГВС, подключение контуров теплых полов, применять в качестве приборов отопления конвекторы.
5. В закрытых системах прокладку труб можно производить скрытым способом. В открытых системах трубы имеют большой диаметр, другой тип соединений и поэтому прокладываются открыто.
6. Система является герметичной – поступление кислорода и развитие коррозии стальных элементов сети имеют малую скорость.
7. Применение пластиковых трубопроводных систем дает возможность самостоятельного монтажа оборудования без наличия спецоборудования и особых навыков.

Равномерное распределение тепла по помещениям достигается за счет скоростного перемещения теплоносителя. Температуру в каждом помещении можно регулировать с помощью арматуры – особенно это актуально в двухтрубных и коллекторных конфигурациях комплекса. За счет оперативного регулирования и быстрого распространения тепла достигается некоторая экономия в потреблении топлива.

В закрытой системе температура в зоне котла не достигает предельных значений – тепло быстро транспортируется от теплогенератора к отопительным приборам. Поэтому температурный режим позволяет широко применять полимерные трубы для монтажа. Они отличаются низкой стоимостью, удобством монтажа и продолжительным сроком эксплуатации.

Принудительная циркуляция теплоносителя позволяет использовать котел для нужд ГВС. Реализуется нагрев воды обычно вторым контуром котла или подключением бойлера косвенного нагрева.

БКН можно подключить и к открытой системе – но режим и качество его работы будут намного уступать варианту использования в схеме закрытого типа.

Кроме БКН, принудительная циркуляция позволяет использовать особую разновидность водяного отопления – теплые полы и теплые стены. В этом случае трубы контуров выступают в качестве элемента теплоотдачи. Эта конфигурация отопления имеет массу особенностей. Подробнее о ней можно прочитать здесь.

Наряду с радиаторами и теплыми полами в закрытой системе отопления используются конвекторы. Они имеют трубопроводы теплообменника с небольшим сечением, поэтому использование их подразумевает наличие принудительной циркуляции.

Кроме массы достоинств система отопления закрытого типа обладает и недостатками.

Главный недостаток – полная зависимость от наличия электрической энергии. Второй недостаток – подпитка системы осуществляется принудительно – необходимо наличие напорного водопровода или ручного насоса подпитки.

Закрытая схема системы отопления – оптимальное техническое решение для организации обогрева частного дома. Она обладает широким спектром возможностей комбинирования оборудования, позволяет использовать тепло в различных направлениях, имеет экономный режим работы.

Рекомендуем прочитать:

Как сделать дренажную систему и ливневую канализацию дома

Ремонт протечек воды на трубопроводе

Подключение к сетям холодного водоснабжения

Подключение накопительного водонагревателя своими руками

Способы электрического отопления

Теплый пол от системы центрального отопления

(Просмотров 1 562 , 1 сегодня)

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Для чего нужна принудительная циркуляция?

Естественная циркуляция теплоносителя происходит по физическим законам: нагретая вода или антифриз поднимаются в верхнюю точку системы и, постепенно остывая, опускается вниз, возвращаясь в котел. Для успешной циркуляции необходимо строго выдерживать угол наклона прямой и обратной трубы. При небольшой протяженности системы в одноэтажном доме сделать это несложно, и перепад высоты будет невелик.

Для домов большой площади, а также многоэтажных домов. такая система чаще всего непригодна — в ней возможно образование воздушных пробок, нарушение циркуляции и, как следствие, перегрев теплоносителя в котле. Эта ситуация опасна и может стать причиной повреждения элементов системы.

Поэтому в обратную трубу, непосредственно перед вводом в теплообменник котла, устанавливают циркуляционный насос, который создает в системе нужное давление и скорость циркуляции воды. При этом нагретый теплоноситель своевременно отводится в отопительные приборы, котел работает в штатном режиме, а в микроклимат в доме остается стабильным.

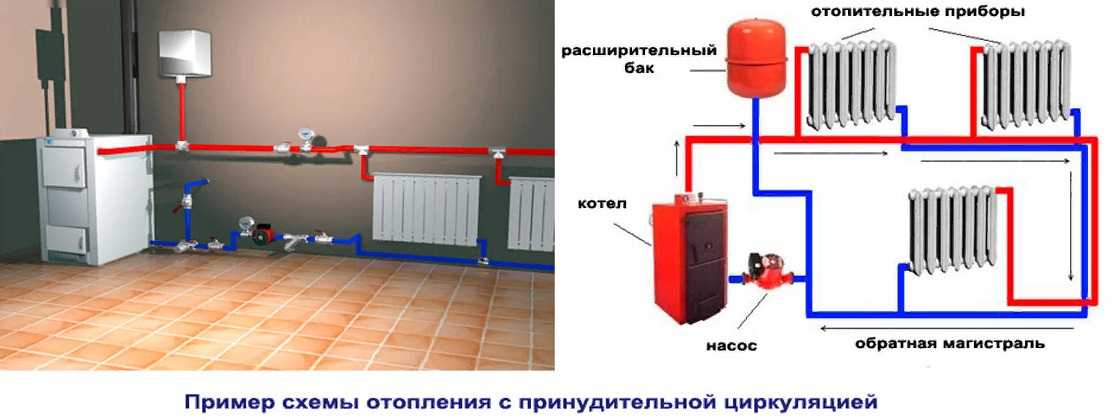

Схема: элементы системы отопления

• система устойчиво работает в зданиях любой длины и этажности;
• можно использовать трубы меньшего диаметра, чем при естественной циркуляции, что экономит затраты на их приобретение;
• допускается располагать трубы без уклона и прокладывать их скрыто в полу;
• к принудительной системе отопления можно подключить теплые водяные полы;
• стабильный температурный режим продлевает срок службы фитингов, труб и радиаторов;
• существует возможность регулировать нагрев для каждого помещения.

Недостатки системы с принудительной циркуляцией:

• требуется расчёт и установка насоса, подключение его к электросети, что делает систему энергозависимой;
• насос при работе издает шум.

Недостатки успешно решаются правильным размещением оборудования: насос ставят в отдельном помещении котельной рядом с отопительным котлом и устанавливают резервный источник электропитания — аккумуляторную батарею или генератор.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Подготовительные работы

Выполняются вне зависимости от состояния оборудования.

Гидравлический тест

Как старые, так и новые трубы необходимо промыть и испытать:

1. При помощи воды обвязку прочищают от технологического мусора, окалин. С добавлением химических веществ возможно удаление накипи и ржавчины.

   Если правила эксплуатации выполняются (не сливают теплоноситель летом), эту процедура проводится с перерывом в два года.

2. Тестирование выполняют воздухом при высоком давлении. Для опрессовки рабочий показатель умножают на 1,25 (значение варьируется в зависимости от материала и объёма воды). Напор за всё время работы может упасть не более, чем на 1%.

Проверка неполадок

При гидравлических испытаниях систему осматривают на наличие щелей и трещин, течей. После этого нужно проверить работоспособность оборудования: насоса, расширительного бака, котла и прочего.

Перекрытие арматуры

Окончив осмотр, необходимо закрутить все вентили, ведущие к сливу жидкости из радиаторов, а также перекрыть воздушные клапаны.

Какую воду лучше заливать в систему отопления

Существует несколько видов воды, заливаемой в отопительный контур:

Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.

Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.

Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.

Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.

Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.

Антифризы для отопления

Заключение

Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем

Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации

Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками

Однотрубная система отопления с принудительной циркуляцией

При такой схеме соединяются подающий и обратный трубопроводы. Подача теплоносителя осуществляется посредством специального трубопровода с запорной арматурой. Также здесь предусмотрен отдельный патрубок с вентилем, благодаря которому вода попадает в канализацию.

После того, как в котле теплоноситель достигнет нужного нагрева, он движется по стоякам и батареям, отдавая им тепло, и в конце своего пути он попадает в насос.

Схема однотрубной системы отопления с коллектором и принудительной циркуляцией

Бак

Мембранный бак защищает систему от любых действий, которые могут привести к аварии.

Бачок бывает открытым и закрытым, и монтируется он на верхнем этаже здания.

Если бак закрытый, то и система в принудительной циркуляцией теплоносителя будет закрытой, или по-другому — замкнутой.

Если же — открытый, то соответственно и принудительная отопительная система именуется открытой.

Группа безопасности

В группу безопасности однотрубной системы обогрева входят воздухоотвод, предохранительный клапан, термометр и манометр.

При необходимости, все эти элементы в максимально короткие сроки уменьшат количество избыточного давления в системе, тем самым не позволят выйти из строя агрегату, а также вам не стоит переживать, что от больших нагрузок трубопровод может лопнуть.

Более подробно про устройство группы безопасности для отопления можно прочитать здесь.

Радиаторы

Подключение радиаторов при подобной схеме может осуществляться разными способами: диагонально, параллельно и т.д.

Важно, чтобы на каждой батарее присутствовали терморегуляторы и краны Маевского. На рынке отопительного оборудования вы найдете множество разнообразных моделей радиаторов, в которых уже установлены краны

На рынке отопительного оборудования вы найдете множество разнообразных моделей радиаторов, в которых уже установлены краны.

Разводка

Разводка труб в системе выполнена либо горизонтально, либо вертикально. И тот и другой варианты позволяют подсоединять к системе бойлер и теплый пол.

Заливка системы

Домашним мастерам, обустраивающим автономное отопление своими руками, важно заранее разобраться, как правильно заполнить систему отопления в частном доме, чтобы не допустить образования воздушных пробок. Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла

Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок

Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла. Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок.

Насос для заполнения системы отопления

Заполнение водой

В верхней точке правильно смонтированной отопительной системы располагается автоматический воздухоотводчик. Перед тем, как заполнить водой контур, клапан требуется полностью открыть, чтобы через него выходил вытесняемый воздух.

Обратный трубопровод монтируется под уклоном и в нижней точке устанавливается сливной кран, который позволяет удалять теплоноситель из системы. Рядом, чуть ниже котельного агрегата, должен иметься патрубок с обратным клапаном, который служит для заполнения системы отопления.

К патрубку может быть подключена труба водопровода, в этом случае, чтобы заполнить систему отопления водой, достаточно повернуть вентиль. При отсутствии стационарной трубы патрубок соединяют с водопроводом при помощи гибкого шланга. Заполнение водой закрытой системы отопления требует, чтобы вода подавалась под давлением, немного превышающим расчетное рабочее давление.

Проверка батареи после заполнения водой

Подача воды в систему завершается, когда все приборы отопления и трубы заполнились – из верхнего воздушного клапана начинает стекать теплоноситель. На завершающем этапе заливки закрывают верхний воздушный клапан и открывают краны Маевского на всех батареях поочередно, чтобы ликвидировать воздушные пузыри. Закачка воды прекращается, когда устранен весь воздух из системы и манометр на группе безопасности показывает расчетное давление (1,5 атм или более, в зависимости от характеристик котла).

Если в закрытой системе отопления используется двухконтурный котел с модулем подпитки водой, порядок действий предусматривает подключение заливочного шланга к специальному крану для закачки теплоносителя, который входит в состав модуля.

Если речь идет о системе с газовым котлом и водяным контуром, важно знать, как запустить агрегат. С котла снимается лицевая крышка, чтобы обеспечить доступ к циркуляционному насосу подкачки

После заполнения системы своими руками и ее проверки на герметичность включают агрегат, установив рабочий режим. С циркуляционного насоса подкачки, который начнет булькать, отверткой слегка отвинчивают крышку, чтобы вышел воздух и начала капать вода. Затем крышка завинчивается обратно и через 3-4 минуты операция повторяется два-три раза с небольшими интервалами. Агрегат станет работать тише и включится розжиг горелки. Проверьте показания манометра и ненадолго откройте подпитывающий кран, чтобы создать давление, соответствующее расчетному.

Заполнение антифризом

Применение незамерзающей жидкости в качестве теплоносителя имеет свои особенности. Разберемся, как заполнить систему отопления закрытого типа антифризом, учитывая, что его нельзя залить через расширительный бак или подать из водопровода.

Заполнение антифризом

Система заполняется следующим образом:

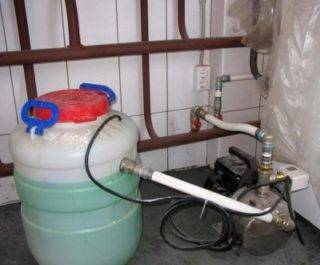

• Вариант 1. Незамерзающая жидкость закачивается ручным опрессовочным насосом, который позволит обеспечить необходимое давление.
• Вариант 2. Используется электрический насос, способный перекачивать жидкости с различной плотностью.

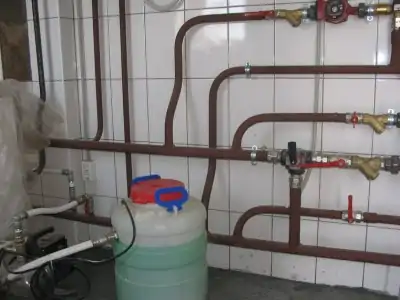

• Вариант 3. Заливка выполняется через шланг, нижний конец которого подсоединен к патрубку обратного клапана, а верхний поднят выше верхней точки системы (на чердак, крышу, второй этаж). По завершении работ остатки теплоносителя из шланга сливают в подставленную емкость.
