Основы системы горячего водоснабжения
Система горячего водоснабжения (СГВ) представляет собой комплекс инженерных систем и оборудования, обеспечивающих поступление горячей воды в жилые и коммерческие объекты.
Основными компонентами системы горячего водоснабжения являются следующие элементы:
- Теплогенераторы – специальные устройства, которые обеспечивают процесс нагрева воды. В крупных объектах используются котельные с горизонтальными или вертикальными котлами. В жилых домах и небольших объектах часто применяются газовые или электрические водонагреватели.
- Распределительная система – предназначена для равномерного распределения горячей воды по всем точкам потребления. Включает в себя трубопроводы, фитинги, клапаны и другие элементы, позволяющие подключать отдельные потребителей.
- Краны и смесители – устройства, позволяющие регулировать температуру и поток горячей воды. Краны устанавливаются для открытия и закрытия подачи горячей воды, а смесители позволяют смешивать горячую и холодную воду для получения нужной температуры.
- Элементы безопасности – системы безопасности предотвращают возможность перегрева или пролива горячей воды. Они включают термостаты, клапаны предотвращения обратного потока и аварийные дренажные клапаны, которые применяются в системах с закрытым контуром.
Главным преимуществом системы горячего водоснабжения является комфортное предоставление горячей воды для различных нужд: принятия душа, мытья посуды, стирки, уборки помещений и других процессов, требующих использования горячей воды. Кроме того, горячая вода в системе горячего водоснабжения предоставляется непрерывно и автоматически, что позволяет избежать неудобств, связанных с ее нагревом вручную.
Система горячего водоснабжения является одним из важных элементов коммунальной инфраструктуры и активно применяется в жилых домах, гостиницах, офисных и промышленных помещениях.
Main menu
Привет всем! Система горячего водоснабжения при централизованном теплоснабжении бывает двух видов: открытая и закрытая. В этой статье рассмотрим подробнее именно открытую схему ГВС. Прежде всего в чем принципиальное отличие этих двух схем. При открытой схеме ГВС водоразбор горячей воды ведется непосредственно из тепловой сети, то есть говоря проще, горячая вода из крана смесителя бежит та же самая , что и в радиаторах отопления.

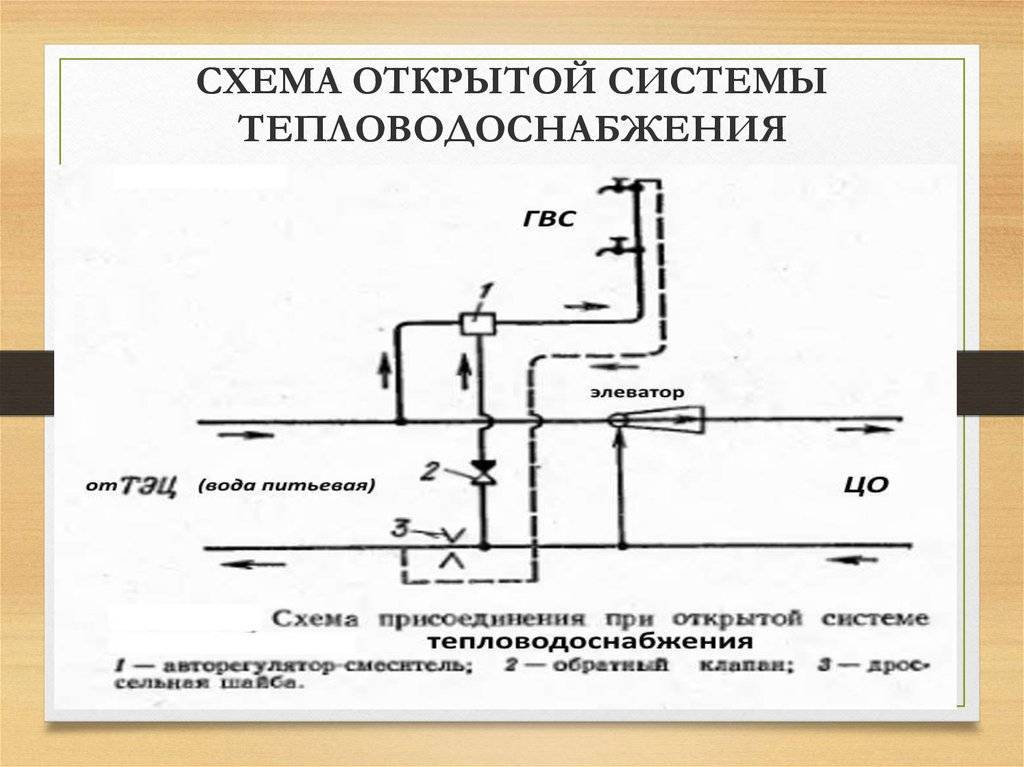

Присоединение системы горячего водоснабжения производится непосредственно в тепловом пункте здания. На фото ниже видно, как это происходит. Одно ответвление врезано с подающего трубопровода,
а второе ответвление с обратного трубопровода.
Две эти ветки смешиваются в регуляторе температуры горячего водоснабжения, функция которого выдавать потребителю горячую воду с необходимыми параметрами, а именно не ниже 60 °С для открытой схемы ГВС, и не выше 75 °С и для для закрытой и для открытой схемы согласно СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
И уже после регулятора температуры горячая вода поступает во внутреннюю систему ГВС здания.

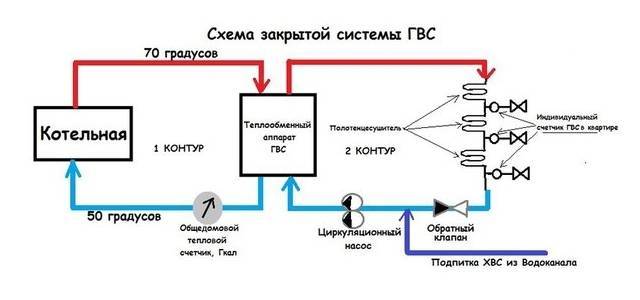

Закрытая схема ГВС характеризуется тем, что контур горячей воды отделен от контура отопления. То есть вода через подачу поступает в отопительный контур, проходит через внутреннюю систему отопления здания (трубы, радиаторы) и возвращается в обратку, попутно через теплообменник нагревая в тепловом пункте здания контур горячего водоснабжения. Горячее водоснабжение циркулирует отдельно по своему контуру, а водоразбор в здании компенсируется подпиткой из линии холодного водоснабжения. Такова суть и разница этих двух систем ГВС.
Для закрытой системы ГВС существуют несколько типов схем — одноступенчатые, двухступенчатые, параллельные, последовательные. Открытая же система ГВС подключается именно по такой схеме, как на фото в статье ниже.
Для открытой схемы ГВС существуют вариации — циркуляционная и тупиковая разводка. Как становится понятно из наименований этих схем, при циркуляционной схеме горячая вода циркулирует по внутренней системе ГВС, и в идеале, когда вы открываете кран с горячей водой, горячая вода должна бежать оттуда практически сразу. Но это в идеале, и далеко не всегда так бывает.
Тупиковая схема — при этой схеме горячая вода не циркулирует в системе, и чтобы получить воду нужной температуры, ее нужно сбросить через кран. То есть открываете кран, ждете когда сольется остывшая вода, затем льется уже горячая вода.
Открытая система ГВС в процентном соотношении более распространена, так как стоимость монтажа относительно невелика (меньше расход труб и отсутствие теплообменников). Лично я в подавляющем количестве обслуживаемых зданий сталкивался и сталкиваюсь именно с открытой системой ГВС. Но кроме достоинств (относительно небольшие капиталовложения при монтаже, простота конструкции) есть у такой схемы и недостатки.
Прежде всего, качество воды при такой схеме должно соответствовать питьевой воде, то есть в воду не должны попадать нефтепродукты, например от сальниковой набивки на задвижках большого диаметра, не должна попадать ржавчина, окалина, в воде не должно быть излишнего количества солей жесткости. К сожалению, не всегда это соблюдается. Вот например, в городе где я живу, практически не сталкивался с проблемой низкого качества воды в системе горячего водоснабжения. Вода в системе ГВС соответствует нормативам. Но знаю, что не везде, не во всех городах ситуация одинаковая.
И вторая беда открытой схемы ГВС — частый выход из строя регулятора температуры ГВС, его некорректная работа в общей схеме. Об этом я писал в этой статье.
Буду рад комментариям к статье.
Положительные и отрицательные моменты
Открытая и закрытая системы предусматривают плюсы и минусы. Они описаны в таблице.
| Плюсы | Минусы |
| Небольшая цена | Требуется постоянно производить проверку уровня жидкости |
| Редко образуются воздушные пробки | Необходимы точные расчеты |
| С легкостью получается добавить воду в нужном объеме | Если низкий уровень забора, вода быстро остывает |
| Риск образования протечки минимален | Плохое качество воды |
Небольшая стоимость рассматриваемой системы связывается с тем, что удается уменьшить число используемых устройств. Цена на проведение работ по монтажу ниже, если сравнивать с закрытым типом ГВС.
В связи с тем, что вода часто проходит по трубам, редко происходит образование пробок. Также отличия от закрытой системы заключаются в низком уровне давления. Это обуславливает отсутствие протечек.
Обратите внимание: данная схема обладает большим количеством минусов. К примеру, нерационально ее использовать в летнее время. Особая сложность открытой системы ГВС заключается с необходимости разработки проектов
Особая сложность открытой системы ГВС заключается с необходимости разработки проектов.
Как проводятся расчеты при открытой схеме ГВС
Рассматриваемый вариант подачи горячей воды предусматривает определенную последовательность действий.
В том числе:
- составляется чертеж, где отражаются кольца циркуляции, замыкающиеся в тепловом узле. Выделить можно трубопроводы подающего и циркуляционного типа;
- выбирается контур с самой большой протяженностью и на нем отражаются участки системы, в которых на постоянной основе образуется циркуляционный расход;
- производится определение диаметра циркуляционной трубы. Его минимальное значение – 1,5 см. Кроме того, при вычислении следует оставлять соотношение между диаметром трубы на подавляющем и циркуляционном участке.
Чтобы образовался равномерный уровень поступления воды и сократились шансы образования воздушных пробок, для изготовления циркуляционного участка используются трубы с большим диаметром чем те, которые применялись при монтировании подавляющего участка системы.
Провести самостоятельный расчет диаметра труб при небольшом уровне расхода нагретой воды довольно сложно. По этой причине нужно поставить кран на циркуляционный стояк. За счет использования данного элемента можно отрегулировать пропускную способность. Это помогает достичь минимального уровня давления между подавляющей и циркуляционной частью рассматриваемой схемы.
Насосный узел и обвязка
Они взаимосвязаны: от параметров нагнетателя зависит и компоновка контура. Так, например, при косвенном нагреве возвратная труба может быть подсоединена к дополнительному, третьему отводу; в противном же случае следует заводить реверс на тройник, расположенный на патрубке подачи ХВС, а это подразумевает монтаж более мощной помпы.
Если же схема подключения горячей воды с циркуляцией реализуется со стандартным ТЭНом с парой отводов, выполняется установка группы безопасности, то есть одного шарового крана для врезки в «холодную» магистраль и второго – для обратного хода жидкости в петле цикла. В результате температура среды снижается только при открытии забора, а бойлер функционирует максимально эффективно.
Внимание, устанавливать необходимо специальный насос, с резьбовыми патрубками на 1/2 или 1/4 дюйма, то есть того же типоразмера, что и бытовые коммуникации. Мощность такого нагнетателя будет достаточной, но не высокой, поэтому он не создаст чрезмерное давление, которое могло бы спровоцировать разрыв линии
Данный момент в обязательном порядке учитывают ведущие компании-производители помп, вроде Grundfos или Wilo.

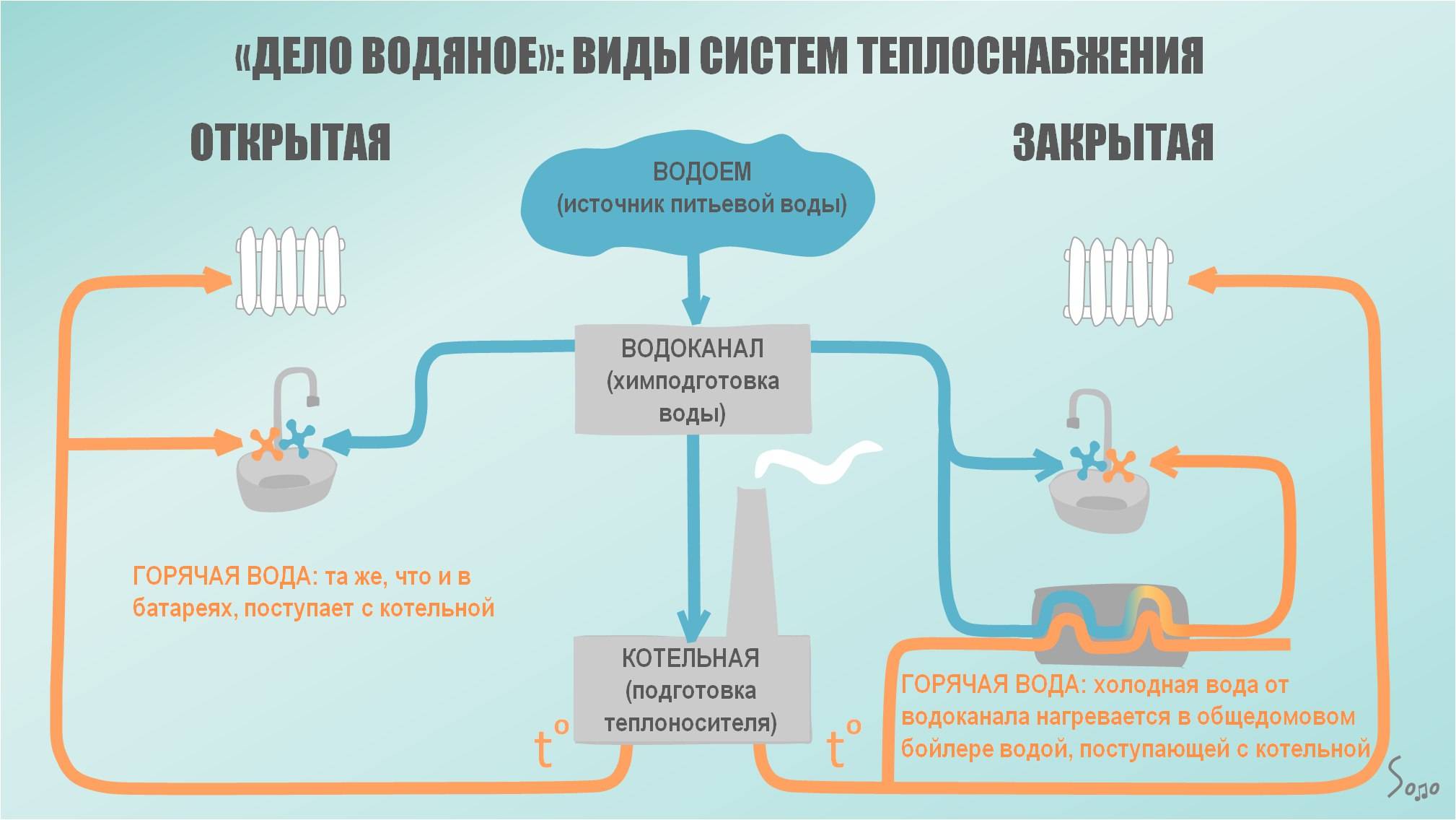

Открытая и закрытая системы — схемы
В открытом обеспечении горячей водой дома теплоноситель находится непосредственно в самой системе.
Здесь вода из крана и в радиаторе одинакова по температурным показателям.
А «открытой» называется потому, что поступление воды идет сразу через открытые краны теплосети.
Открытая система водоснабжения
Многоквартирный жилой дом как раз и снабжается горячей водой через открытую систему водоснабжения. Здесь она является оптимальным вариантом, поскольку отпадает необходимость в установке и эксплуатации водонагревательного оборудования.
Однако, для частного сектора она практически не подходит, поскольку большие затраты по ее монтажу окупаются не скоро.
Закрытая система водоснабжения
Закрытая система подачи является средством получения чистой горячей воды. Проще говоря, в бойлере нагревается питьевая холодная вода, которая и поступает в дом.
Вы можете даже использовать ее в приготовлении еды, поскольку явные недостатки открытой подачи (мусор из радиаторов, химические присадки и пр.) здесь отсутствуют. Закрытой хороша потому, что в ней нет вредных для здоровья человека элементов.
Расчет потребления горячей воды на примере
Расчет потребления
Рассчитывая расходование горячей воды, нужно учитывать количество жильцов в доме и их образ жизни.
Ведь главным требованием к горячей воде является ее минимальный срок появления из крана.
Кроме того, согласно существующим нормам подачи (в течение 10 минут) использование ее предполагается не только в нескольких точках, но и в неограниченном количестве.
Предположим, что одновременно в квартире на кухне моют посуду и в ванной пользуются душем. Поэтому, рассчитывая подачу горячей воды, нужно учитывать следующие моменты:
- Количество потребителей воды;
- Как часто жильцы пользуются ванной или душем;
- Количество ванных и туалетных комнат;
- Объемные затраты сантехническими устройствами (к примеру, объем ванны);
- Какая температура горячей воды необходима.
Наиболее оптимальный вариант расчета – это использование специальных приборов для измерения.
Однако, пока это возможно не для всех. Для примерного расчета без датчиков расхода возьмем семью из четырех человек.
В создавшейся ситуации, когда отец наполняет ванну объемом 140 л наполняется в течение 10 минут, в другой ванной комнате сын принимает душ, расходуя 30 л воды. В это же время мама моет посуду на кухне – плюс 30 л.
Сложив все данные, можно понять, что за 10 минут ушло 200 л горячей воды.
Конечно же, ситуация утрирована и может быть только в идеале. В реальности потребление гораздо меньше.
Только оценивая потребности всех членов семьи, можно выбрать наиболее оптимальную систему снабжения дома горячей водой.
Оборудование для нагрева воды
Стандартный водонагреватель может использоваться для ГВС или для отопления. В случае поломки оборудования тарифы ЖКХ снижаться не будут. Ремонтные работы также лягут на плечи потребителей, которые обязаны следить за его исправным состоянием.
Компонент «тепловая энергия»
Он отвечает за подогрев холодной воды. Причем на компонент не устанавливаются счетчики. До того как рассчитать тепловую энергию для ГВС, необходимо учесть следующие параметры:
- тариф на ГВС;
- расходы на эксплуатацию системы;
- затраты при передаче теплоносителя;
- расчет теплопотерь.
Также учитывается плата за обычное водоснабжение, рассчитывающаяся на основе потребления (руб./куб. м).
Открытая и закрытая системы — схемы
В открытом обеспечении горячей водой дома теплоноситель находится непосредственно в самой системе.
Здесь вода из крана и в радиаторе одинакова по температурным показателям.
А «открытой» называется потому, что поступление воды идет сразу через открытые краны теплосети.
Открытая система водоснабжения
Многоквартирный жилой дом как раз и снабжается горячей водой через открытую систему водоснабжения. Здесь она является оптимальным вариантом, поскольку отпадает необходимость в установке и эксплуатации водонагревательного оборудования.
Однако, для частного сектора она практически не подходит, поскольку большие затраты по ее монтажу окупаются не скоро.
Закрытая система водоснабжения
Закрытая система подачи является средством получения чистой горячей воды. Проще говоря, в бойлере нагревается питьевая холодная вода, которая и поступает в дом.
Вы можете даже использовать ее в приготовлении еды, поскольку явные недостатки открытой подачи (мусор из радиаторов, химические присадки и пр.) здесь отсутствуют. Закрытой хороша потому, что в ней нет вредных для здоровья человека элементов.
Расчет потребления горячей воды на примере
Расчет потребления
Рассчитывая расходование горячей воды, нужно учитывать количество жильцов в доме и их образ жизни.
Ведь главным требованием к горячей воде является ее минимальный срок появления из крана.
Кроме того, согласно существующим нормам подачи (в течение 10 минут) использование ее предполагается не только в нескольких точках, но и в неограниченном количестве.
Предположим, что одновременно в квартире на кухне моют посуду и в ванной пользуются душем. Поэтому, рассчитывая подачу горячей воды, нужно учитывать следующие моменты:
- Количество потребителей воды;
- Как часто жильцы пользуются ванной или душем;
- Количество ванных и туалетных комнат;
- Объемные затраты сантехническими устройствами (к примеру, объем ванны);
- Какая температура горячей воды необходима.
Наиболее оптимальный вариант расчета – это использование специальных приборов для измерения.
Однако, пока это возможно не для всех. Для примерного расчета без датчиков расхода возьмем семью из четырех человек.
В создавшейся ситуации, когда отец наполняет ванну объемом 140 л наполняется в течение 10 минут, в другой ванной комнате сын принимает душ, расходуя 30 л воды. В это же время мама моет посуду на кухне – плюс 30 л.
Сложив все данные, можно понять, что за 10 минут ушло 200 л горячей воды.
Конечно же, ситуация утрирована и может быть только в идеале. В реальности потребление гораздо меньше.
Только оценивая потребности всех членов семьи, можно выбрать наиболее оптимальную систему снабжения дома горячей водой.
Особенности открытой ГВС
При монтаже открытой ГВС необходимо учитывать принцип действия. Открытая ГВС бывает двух видов в зависимости от типа циркуляции и транспортирования теплоносителя к радиаторам. Различают открытые системы с естественной циркуляцией и с использования в данных целях насосного оборудования.

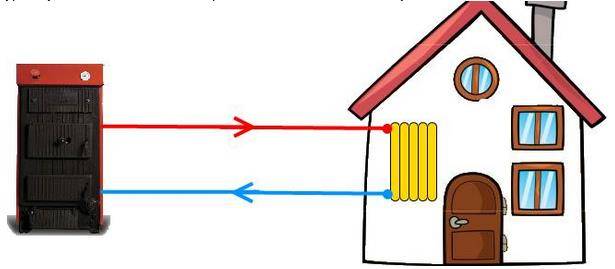

Естественная циркуляция осуществляется таким образом: открытая система исключает наличие избыточного давления, поэтому в самой высокой точке оно соответствует атмосферному, а в самой низкой показатель немного выше за счёт гидростатического действия столба жидкости. Благодаря небольшому напору происходит естественная циркуляция теплоносителя.
Принцип естественной циркуляции достаточно прост, благодаря разной температуре теплоносителя и соответственно разной плотности и массе, остывшая вода с низкой температурой и большей массой вытесняет горячую воду с меньшей массой. Так по-простому объясняется существование самотёчной системы, которую также называют гравитационной. Основной плюс такой системы абсолютная энергонезависимость, если параллельно работающие котлы для отопления не задействуют электричество.
Важно знать! Самотёчные трубопроводы делают с большим уклоном и диаметром. Если естественная циркуляция невозможна, применяется насосное оборудование, которое повышает скорость протекания теплоносителя по трубопроводу и уменьшает время прогрева помещения. Циркуляционный насос производит движение теплоносителя со скоростью 0,3 — 0, 7 м/с
Циркуляционный насос производит движение теплоносителя со скоростью 0,3 — 0, 7 м/с
Если естественная циркуляция невозможна, применяется насосное оборудование, которое повышает скорость протекания теплоносителя по трубопроводу и уменьшает время прогрева помещения. Циркуляционный насос производит движение теплоносителя со скоростью 0,3 — 0, 7 м/с.
Открытая и закрытая системы — схемы
В открытом обеспечении горячей водой дома теплоноситель находится непосредственно в самой системе.
Здесь вода из крана и в радиаторе одинакова по температурным показателям.
А «открытой» называется потому, что поступление воды идет сразу через открытые краны теплосети.
Многоквартирный жилой дом как раз и снабжается горячей водой через открытую систему водоснабжения. Здесь она является оптимальным вариантом, поскольку отпадает необходимость в установке и эксплуатации водонагревательного оборудования.
Однако, для частного сектора она практически не подходит, поскольку большие затраты по ее монтажу окупаются не скоро.
Закрытая система подачи является средством получения чистой горячей воды. Проще говоря, в бойлере нагревается питьевая холодная вода, которая и поступает в дом.
Вы можете даже использовать ее в приготовлении еды, поскольку явные недостатки открытой подачи (мусор из радиаторов, химические присадки и пр.) здесь отсутствуют. Закрытой хороша потому, что в ней нет вредных для здоровья человека элементов.
Расчет потребления горячей воды на примере
Расчет потребления
Рассчитывая расходование горячей воды, нужно учитывать количество жильцов в доме и их образ жизни.
Ведь главным требованием к горячей воде является ее минимальный срок появления из крана.
Кроме того, согласно существующим нормам подачи (в течение 10 минут) использование ее предполагается не только в нескольких точках, но и в неограниченном количестве.
Предположим, что одновременно в квартире на кухне моют посуду и в ванной пользуются душем. Поэтому, рассчитывая подачу горячей воды, нужно учитывать следующие моменты:
- Количество потребителей воды;
- Как часто жильцы пользуются ванной или душем;
- Количество ванных и туалетных комнат;
- Объемные затраты сантехническими устройствами (к примеру, объем ванны);
- Какая температура горячей воды необходима.
Наиболее оптимальный вариант расчета – это использование специальных приборов для измерения.
Однако, пока это возможно не для всех. Для примерного расчета без датчиков расхода возьмем семью из четырех человек.
В создавшейся ситуации, когда отец наполняет ванну объемом 140 л наполняется в течение 10 минут, в другой ванной комнате сын принимает душ, расходуя 30 л воды. В это же время мама моет посуду на кухне – плюс 30 л.
Сложив все данные, можно понять, что за 10 минут ушло 200 л горячей воды.
Конечно же, ситуация утрирована и может быть только в идеале. В реальности потребление гораздо меньше.
Только оценивая потребности всех членов семьи, можно выбрать наиболее оптимальную систему снабжения дома горячей водой.
Не так давно устройство системы автономного горячего водоснабжения было пределом мечтаний многих. Сейчас установить личную систему подачи горячей воды
доступно каждому, однако стоит для начала определиться с видом этой самой системы водоснабжения.
На данное время существует два вида систем горячего водоснабжения: открытая и закрытая
. Каждая из них имеет свои преимущества, но большинство пользователей отдают предпочтение второму варианту.
Циркуляционная система водообеспечения
В местах, где необходимо постоянное снабжение горячей водой, и нежелательно спускать воду перед забором, используются циркуляционные системы. В данной системе, вода непрерывно проходит через водонагреватель, не останавливаясь и не остывая, поддерживая температуру на выбранном уровне по всем точкам водопотребления.
Для зданий имеющих не более 4 этажей, необходимо устраивать циркуляцию воды только в разведенных трубах. Для более высоких зданий вода должна циркулировать и по стоякам. При чем, в местах присоединения централизованной системы к местной ветке, вода должна иметь температуру не ниже 60˚С для открытых систем, и не менее 50˚С для закрытых. И, в обоих случаях, не должна превышать отметку 75˚С.
Схемы сетей
Итак, начнем с вопроса, как вода поступает в наши дома, имеется в виду горячая. Она движется от котельной к дому, и перегоняется насосами, установленными, как котельного оборудования. Двигается нагретая вода по трубам, которые называются теплотрассами. Они могут быть проложены над или под землей. И их обязательно теплоизолируют, чтобы снизить тепловые потери самого теплоносителя.
Кольцевая схема подключения
Труба доводится до многоквартирных домов, откуда производится разветвление трассы на меньшие участки, которые подают теплоноситель на каждое здание. Труба меньшего диаметра заходит в подвал дома, где разбивается на участки, которые доставляют воду до каждого этажа, а уже на этаже до каждой квартиры. Понятно, что такое количество воды не может потребляться. То есть, вся закачиваемая вода в ГВС не может потребляться, особенно это касается ночного времени. Поэтому прокладывается еще одна трасса, которая называется обраткой. По ней вода перемещается от квартир в подвал, а оттуда в котельную по отдельно проложенному трубопроводу. Правда, необходимо отметить, что все трубы (и обратки, и подачи) прокладываются по одной трассе.
То есть, получается так, что сама горячая вода внутри дома двигается по кольцу. И она постоянна находится в движении. При этом циркуляция горячей воды в многоквартирном доме производится именно снизу вверх и обратно. Но чтобы температура самой жидкости была постоянной на всех этажах (с небольшим отклонением), необходимо создать условия, при которых ее скорость была оптимальной, и она не влияла на снижение самой температуры.
Необходимо отметить, что сегодня к многоквартирным домам могут подходить раздельно трассы для ГВС и для отопления. Или будет подводиться одна труба с определенной температурой (до +95С), которая в подвале дома разделится на отопление и горячее водоснабжение.
Схема разводки ГВС
Кстати, обратите внимание на фото выше. В подвале дома по этой схеме установлен теплообменник
То есть, вода из трассы в системе горячего водоснабжения не используется
Она всего лишь нагревает холодную воду, поступающую из водопроводной сети. А сама система ГВС дома является отдельной трассой, несвязанной с трассой от котельной
То есть, вода из трассы в системе горячего водоснабжения не используется. Она всего лишь нагревает холодную воду, поступающую из водопроводной сети. А сама система ГВС дома является отдельной трассой, несвязанной с трассой от котельной.
Домовая сеть является циркуляционной. И подачу воды в квартиры производит установленный в нее насос. Это на сегодняшний день самая современная схема. Ее положительная особенность – возможность контролировать температурный режим жидкости. Кстати, существуют строгие нормы температуры горячей воды в многоквартирном доме. То есть, она не должна быть ниже +65С, но и не выше +75С. При этом разрешаются небольшие отклонения в ту или другую сторону, но не больше 3С. В ночное время отклонения могут быть и 5С.
Почему именно эта температура
Здесь две причины.
- Чем выше температура воды, тем быстрее в ней погибают болезнетворные бактерии.
- Но приходится учитывать и тот факт, что высокая температура в системе ГВС – это ожоги при соприкосновении с водой или металлическими частями труб или смесителей. К примеру, при температуре +65С ожог можно получить за 2 секунды.
Температура воды
Кстати, надо отметить, что температура воды в системе отопления многоквартирного дома может быть разной, все зависит от различных факторов. Но она не должна превышать +95С для двухтрубных систем, а для однотрубных +105С.
То есть, получается так, что система водоснабжения многоквартирного дома, имеется в виду ГВС, это индивидуальный подход к оплате, зависящий от температуры самого теплоносителя. Правда, как показывает практика, об этом мало кто знает, поэтому споров обычно по данному вопросу никогда не возникает.
Тупиковые схемы
Существуют в системе ГВС и так называемые тупиковые схемы. То есть, вода поступает до потребителей, где она и остывает, если ею не пользоваться. Поэтому в таких системах очень большой перерасход теплоносителя. Такие разводки используются или в служебных помещениях, или в небольших по размерам домах – не более 4 этажей. Хотя все это уже в прошлом.
Оптимальным же вариантом является циркуляция. И самое простое – это ввод трубы в подвал, а оттуда по квартирам через стояк, который проходит по всем этажам. В каждом подъезде свой стояк. Доходя до верхнего этажа, стояк делает разворот и уже мимо всех квартир спускается в подвальное помещение, через которое выводится и подключается к обратному трубопроводу.
Тупиковая схема
Основные элементы ГВС в МКД
Чтобы разобраться в том, как осуществляется подача горячей воды в многоэтажном городском доме необходимо знать, из чего состоит система. Обычно её монтажа применяется стандартный набор оборудования и комплектующих.
Водомерный узел
Первый этап, который проходит рабочая среда после попадания в здание. Он состоит из нескольких устройств
- запорная арматура, необходимая перекрывания потока. В качестве неё используются шаровые краны, задвижки и т.д.
- фильтрующее оборудование, задерживающие относительно крупные загрязнения: ржавчину, песок, окалину, ил. С этой целью устанавливается сетчатый грязевик или бак со сливным вентилем, проходя через который частицы оседают дно
- счётчики, фиксирующие расход горячей воды
- манометр для контроля давления
- обводная линия (байпас). Монтируется не во всех сетях, однако удобна на случай ремонта, так как позволяет отключить оборудование без остановки работы всего комплекса
Элеваторный узел
Далее система ГВС, подпитывающаяся от отопления в многоквартирном доме, проходит этап смешивания, в котором рабочая среда достигает нужной температуры. Это происходит путём добавления в чрезмерно горячий теплоноситель, поступающий из котельной под высоким давлением, порций из остывшей магистрали. Процесс производится в специальном оборудовании – водоструйном элеваторе. Между ним и входными задвижками размещаются врезки сети ГВС. Их может быть 2 (по одной для подачи и обратки) или 4 (по две для каждой линии). В первом случае реализуется тупиковая схема, во втором – циркуляционная.
Розливы
Представляют собой горизонтально расположенные трубы, идущие в подвале от элеваторного и водомерного узлов и служащие связующим звеном между ними и стояками. Они должны иметь максимальный диаметр (32-100 мм). Он подбирается с учётом расхода, потребностей сети с запасом на будущее, так как коммуникации имеют свойство «зарастать» со временем. Тупиковая система разводки горячего водоснабжения в многоквартирном доме предполагает монтаж одного розлива, циркуляционная – двух.
Стояки
Обеспечивают распределение рабочей среды по вертикали. Стандартно устанавливается две трубы (ГВС и ХВС) на один ряд квартир, расположенных одна над другой. Однако в зависимости от особенностей их планировки возможны другие варианты
- 2 стояка на жильё при условии, что точки водоразбора располагаются на значительном расстоянии
- 1 вертикальная труба на 2 квартиры, когда санузлы соседей размещены через стену
- использование горизонтальных перемычек, которые позволяют подключить к одной линии до 7 потребителей
Диаметр стояка обычно составляет 25-40 мм.
Подводки
Этим элементом завершается схема горячего водоснабжения для многоэтажного дома. Он необходим для разводки внутри квартиры. Для его монтажа обычно выбираются трубы диаметром 15 мм из полимеров, но чаще из стали. Применение металлических конструкций более оправдано ввиду высокой вероятности гидроударов в системе. Чаще всего в квартирах реализуется тройниковая разводка, которая проще в монтаже, обслуживании, ремонте. Более сложная по конструкции коллекторная схема более распространена в частном строительстве.
