Изоляция проводов и кабелей — назначение и разновидности

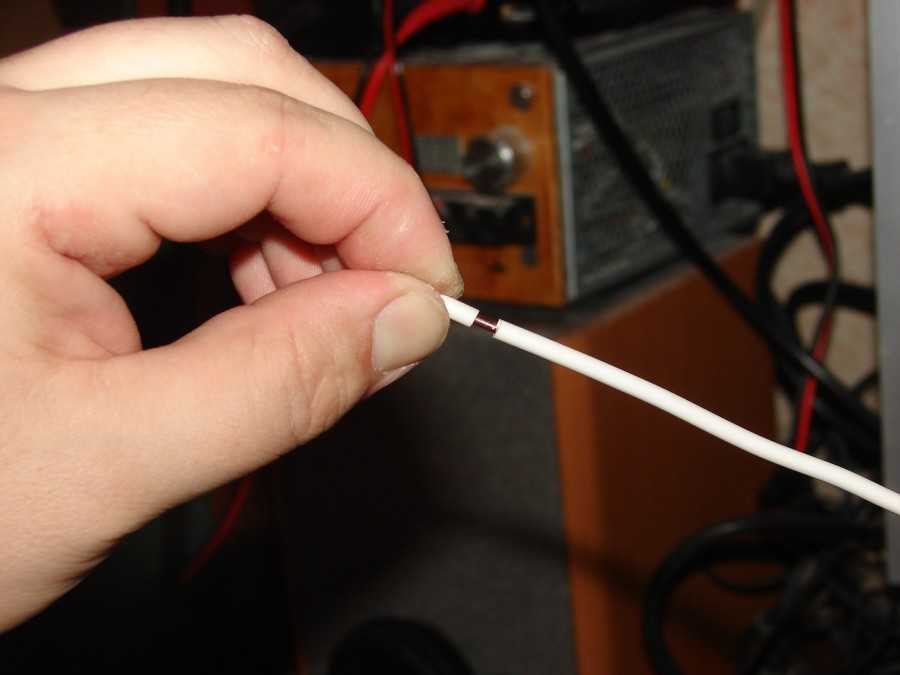

Зачистка изоляции

В процессе монтажа важным этапом считается очистка проводов от изоляции для ее обновления. Необходимо правильно зачистить провода от изоляции, так как в случае ошибки технические свойства электрического тока могут снизиться в разы.

При удалении изоляции ножом, лезвие нужно двигать почти параллельно линии кабеля. Нельзя держать нож в вертикальном положении. Есть большая вероятность нанести насечки на жилы, то есть повредить провод. После срезки изоляцию просто отводим в сторонку и снимаем.

Существует термический способ удаления изоляции паяльником. Нагреваем жало и проводим по участку. Когда материал оплавиться его можно снять. Такой метод считается самым эффективным для старой проводки.

Инструмент для изоляции проводов

На сегодняшний день можно выделить следующие материалы для изоляции проводов и кабелей:

• ПВХ изолента. Она обладает хорошей устойчивостью, если помещение влажное она не раскисает и со временем не отклеивается. Но, лучше ее применять только в сухих помещениях, это будет гарантировать вам долгий срок службы изоляции.
• ХБ изолента. Считается отличным материалом, даже лучше чем первый вариант. Она более устойчива к влаге и другим нагрузкам. Используют ее даже для подключения проводов в машине, что уже говорит за ее качество.
• Термоусадочная трубка (ТУТ). Оптимальный вариант, его мы рекомендуем использовать повсеместно, ведь она отлично удерживает изоляцию под водой, в земле и даже в машине. Устанавливать просто, также у нее большой срок службы. Это лучший материал на данный момент.
• Колпачки СИЗ. Используются они крайне редко, только в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

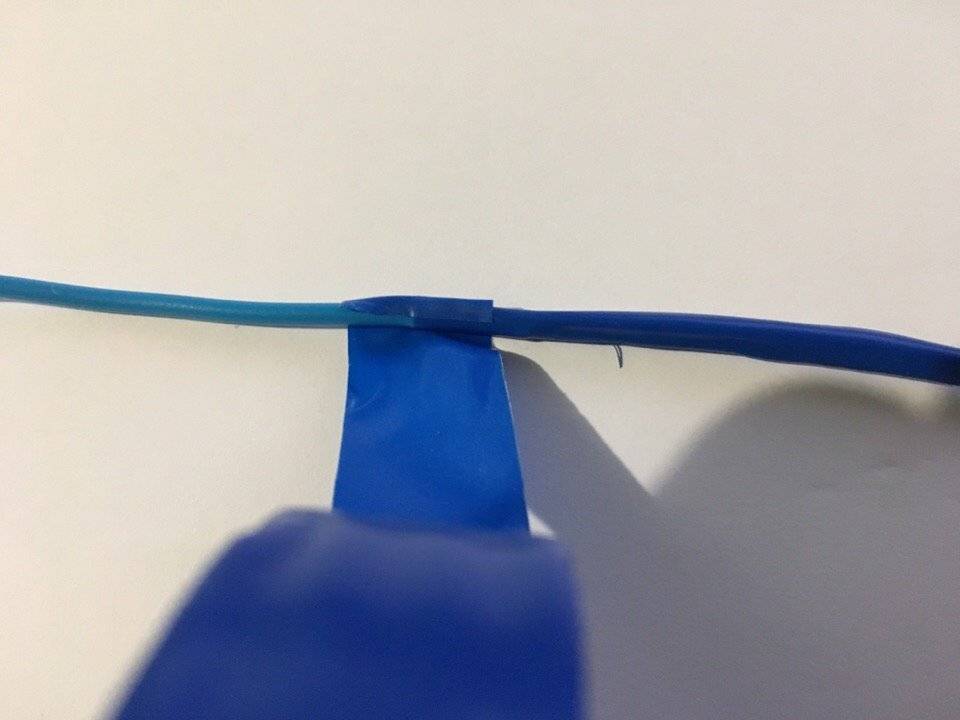

ПВХ изолента

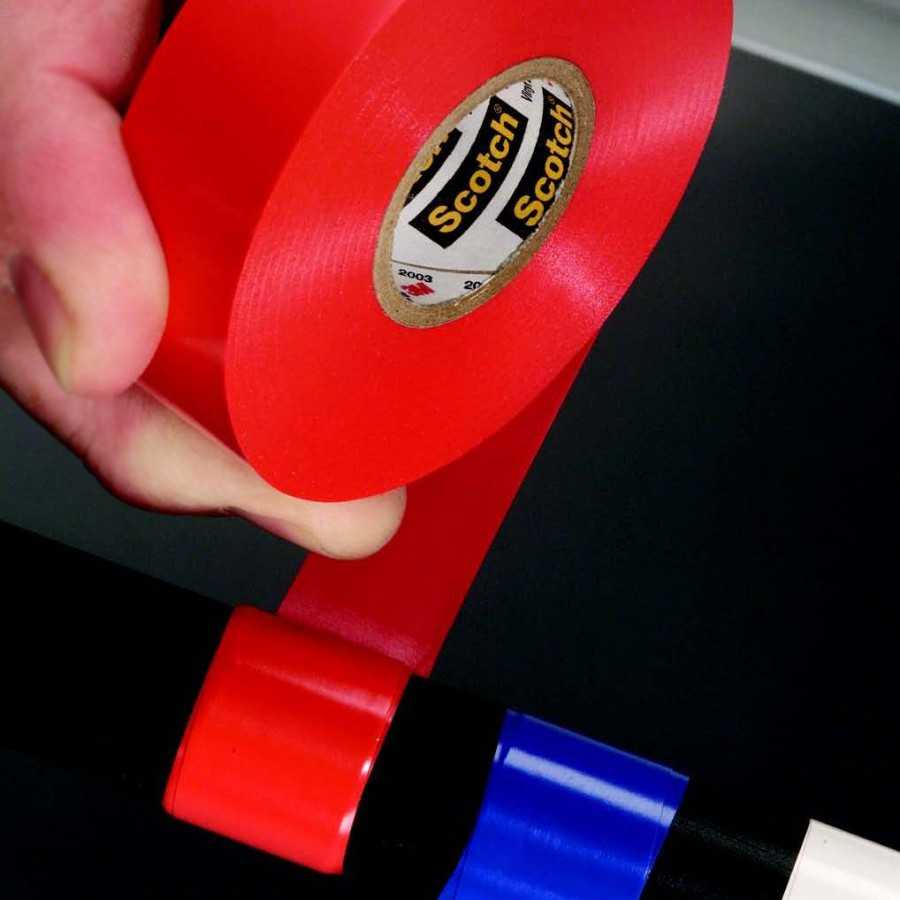

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента

ХБ изолента

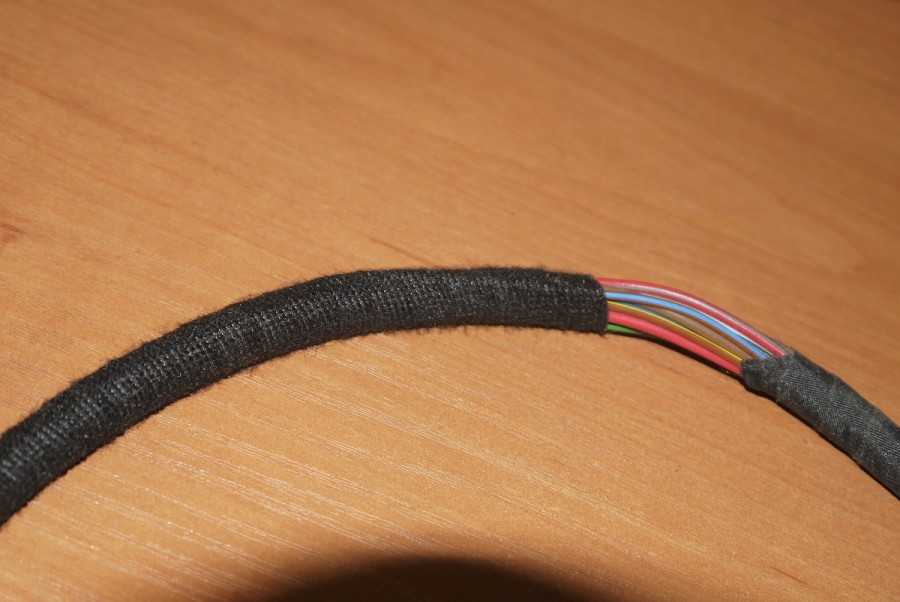

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ

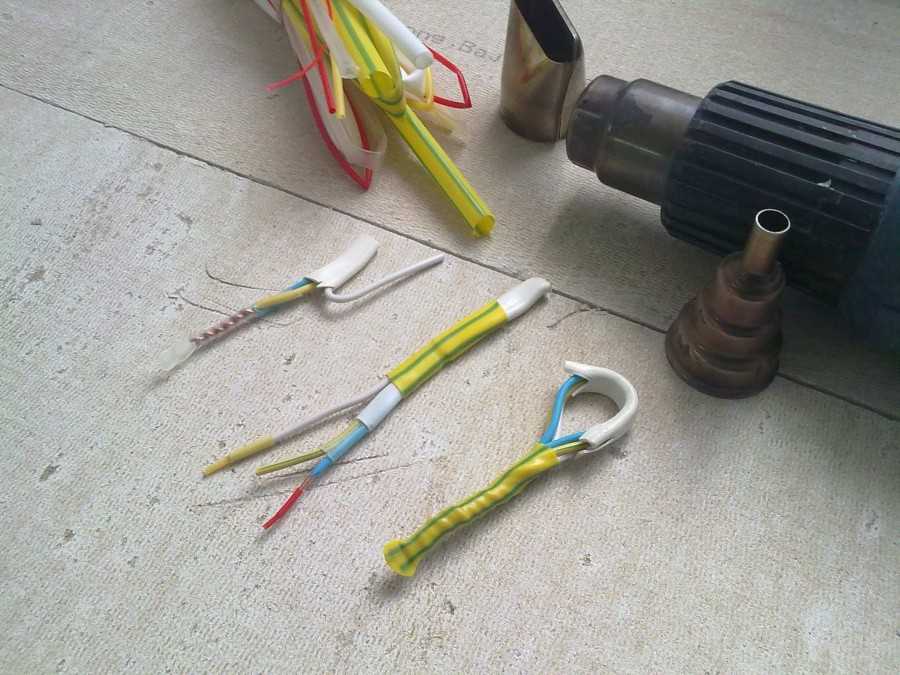

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

1. Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
2. способность к диалектному покрытию;
3. устойчивость к вибрации;
4. может переносить воздействие ультрафиолетовых излучений;
5. легкость в применении ремонтных работ;
6. пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

1. токсичность;
2. высокая стоимость;
3. летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

1. имеет вид вязкой субстанции, тянущееся вещество;
2. выпускается в трех видах — в тюбике, банке и в виде спрея;
3. нанесение производится кистью, за исключением распылителя.

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

• для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
• для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
• а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
• для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
• для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.

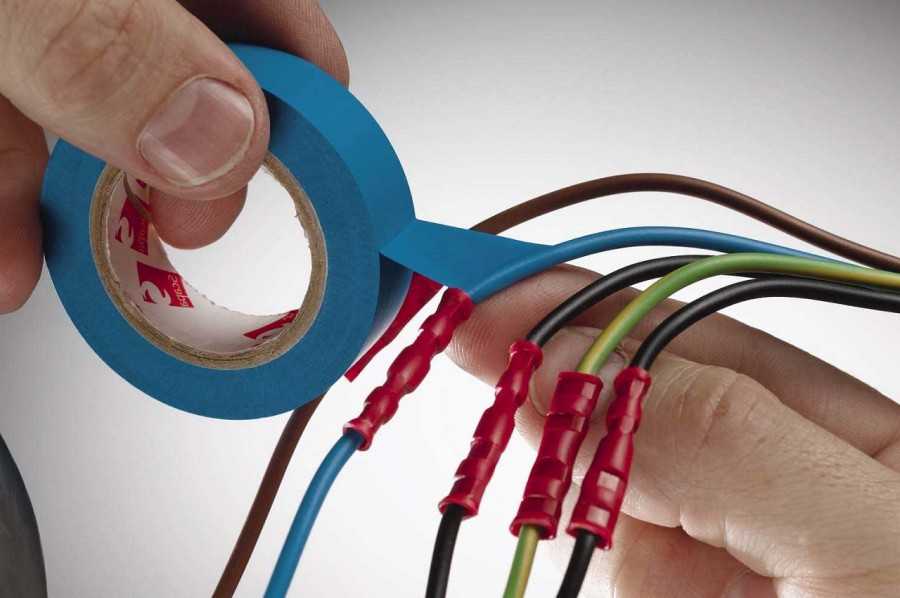

Соединение проводов соединительными изолирующими зажимами

Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.

Долгосрочные последствия использования скотча для изоляции проводов розетки

Использование скотча для изоляции проводов розетки может привести к ряду долгосрочных последствий, которые могут быть опасны для безопасности и надежности электросистемы.

Во-первых, скотч не предназначен для использования в качестве электрической изоляции. Он может быть временным решением для исправления небольших повреждений изоляции проводов, но не является долгосрочным и стабильным решением. Скотч не обладает достаточной прочностью и защитными свойствами, чтобы надежно изолировать провод от воздействия окружающей среды и предотвратить короткое замыкание.

Во-вторых, скотч не обладает достаточной стойкостью к теплу и огню. В случае перегрева электрической системы, скотч может расплавиться или загореться, став причиной возгорания или короткого замыкания. Это может привести к серьезным повреждениям электрооборудования и даже пожару.

Кроме того, скотч не обладает достаточным уровнем изоляции для защиты проводов от воздействия влаги, пыли и других вредных веществ. В результате это может привести к постепенному разрушению изоляции проводов и потенциальному возникновению коротких замыканий или электрошоку.

Одним из основных долгосрочных последствий использования скотча вместо специальных изоляционных материалов является потеря гарантии на электрооборудование. Большинство производителей не признают использование скотча и других неоригинальных материалов в качестве правильной изоляции проводов, и поэтому гарантия на продукцию может быть аннулирована.

Преимущества использования специальных изоляционных материалов
Преимущество
Описание

Надежность
Специальные изоляционные материалы обладают высокой прочностью и защитными свойствами, которые обеспечивают надежную изоляцию проводов.

Безопасность
Специальные изоляционные материалы обладают стойкостью к теплу, огню и вредным веществам, предотвращают короткое замыкание и защищают от электрошока.

Гарантированная компатибельность
Использование официально рекомендованных изоляционных материалов не приводит к аннулированию гарантии на электрооборудование.

В итоге, использование скотча для изоляции проводов розетки является небезопасным и не рекомендуется. Чтобы обеспечить безопасность, надежность и сохранение гарантии на электрооборудование, необходимо использовать специальные изоляционные материалы, которые соответствуют требованиям и рекомендациям производителя.

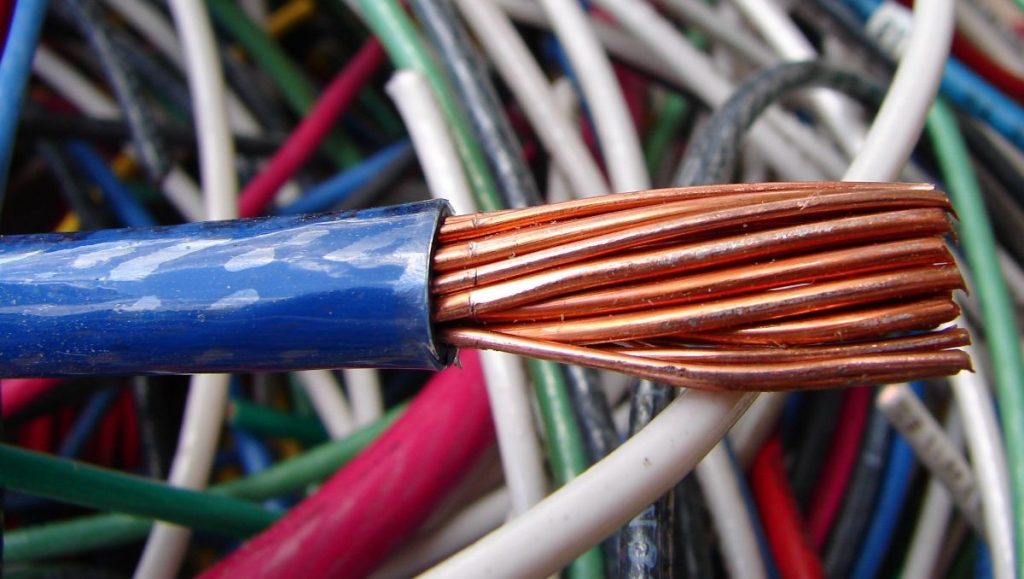

Материалы, которые используют для изоляции проводов

Есть два типа материалов для изоляции проводов. Первый ПВХ, а второй изоляция с помощью резины. У обоих есть свои плюсы и минусы.

ПВХ (поливинилхлорид) изоляция

Другое название – виниловая. Данный материал находит широкое применение в изоляции проводки, т.к. он устойчив к щелочи и кислоте, через него не проходит ток, а также он не растворяется в воде. Эти свойства гарантируют хорошую защиту проводки от внешних воздействий.

Цену изоляции типа ПВХ можно отнести к плюсам. Еще одно преимущество этого типа оболочки то, что полимер не горит и не реагирует на резкие перепады температур.

Еще во время производства данного материала в него могут добавить пластификаторы. Из-за них уменьшается сопротивление к щелочи и различным кислотам, однако, благодаря им оболочка провода становится более эластичной, а также появляется сопротивление к ультрафиолету.

Резиновая изоляция

Оболочка из резины используется в промышленных областях. У нее множество плюсов, к которым можно отнести:

• Этот тип оболочки – влагостойкий.
• У изоляции при помощи резины присутствует значительная эластичность.
• Если измерить сопротивление изоляции, то можно увидеть что оно достаточно высокое.
• Эта оболочка не реагирует на высокие температуры.

При производстве оболочки из резины используют как натуральные, так и искусственные, синтетические материалы. Вторые долго служат, устойчивы к разным химическим веществам и большим минусовым температурам.

Еще одно преимущество данного материала – эластичность, благодаря которой вы сможете провести проводку с резиновой оболочкой где угодно. Спустя время резина начнет стареть, вследствие чего оболочка трескается. Это значит, что вас легко может ударить током.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Уровень сопротивления

При этом не стоит забывать о возможных утечках тока, которые иногда возникают между внешней средой и жилами кабеля. Основная задача любой изоляции – не допустить подобного. Показатель, полученный при измерении уровня сопротивления, должен характеризовать уровень и качество изоляции. Чем выше этот уровень, тем лучше защищены жилы кабеля, которые являются проводниками тока. У каждой модели свои обозначения этого показателя. Подобные показатели четко прописаны в ГОСТах или других технических условиях. Измерения должны проводиться при показателе в +20⁰С. Для этого используется мегаомметр. Если измерения проводятся в условиях минусовой температуры, то полученный коэффициент будет существенно занижен, а при жаре – завышен. После первых снятий показателей они будут занесены в специальный протокол, который потом будет сравниваться с действующими нормативами. Это и станет показателем пригодности кабеля к дальнейшему использованию. Если полученные данные не отвечают полученным показателям, проводка полностью или частично заменяется.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

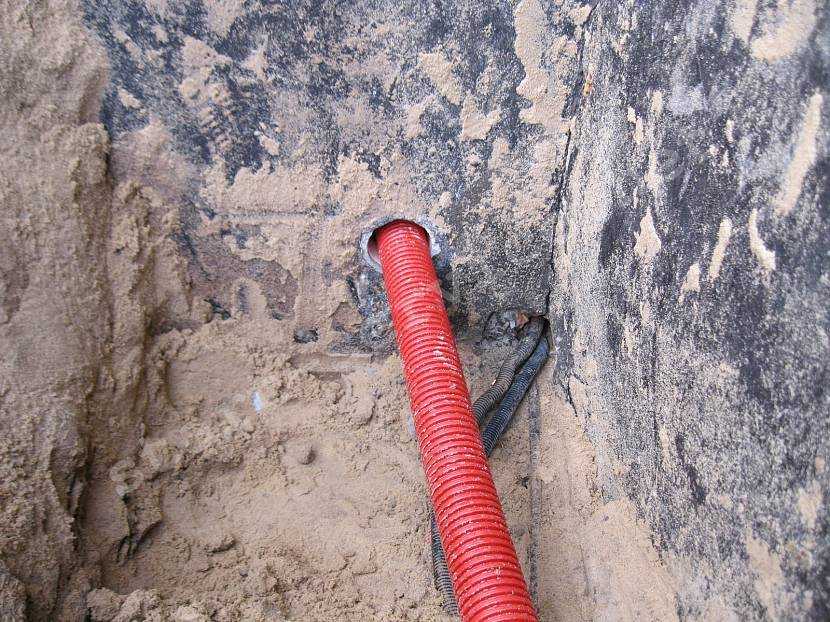

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

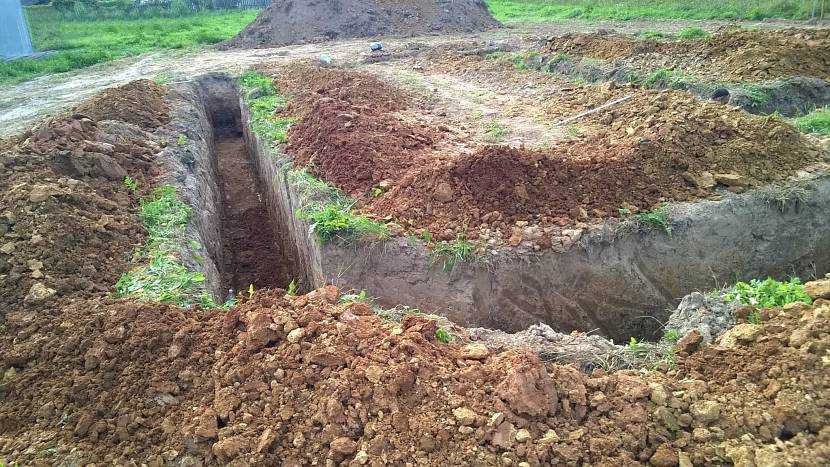

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

• Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
• Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

• Надёжная защита кабеля от внешних воздействий.
• Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
• Не требуется уход или обслуживание.
• Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
• На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
• Верхний слой почвы пригоден для посадки огородных растений.
• Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

• Необходимость производить земляные работы, иногда вручную.
• Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
• Визуальный контроль за состоянием кабеля отсутствует.
• Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
• При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Способы изолирования соединений в распределительных коробках.

После коммутации кабеля в распределительных коробках или подрозетниках, получившиеся соединения требуют последующей изоляции, чтобы предотвратить их повреждение и окисление. В современных электромонтажных работах, преобладают два способа изолирования соединений:

1. Изоляционная лента (Изолента). Более распространенный способ в силу невысокой стоимости изделия и большого ее выбора на рынке. Но понятие безопасность применительно и к ней, поэтому для качественной изоляции получившихся соединений предпочтение стоит отдавать изоленте с сертификатом VDE, такая изолента соответствует современным требованиям безопасности по стандарту DIN EN 60454-3-1. А именно обладает следующими свойствами:

• Пламезамедляющая
• Напряжение пробоя: до 9 кВ
• Высокая эластичность и хорошие адгезийные свойства
• Износостойкая
• Стойкость к легким кислотам и щелочам
• Сохраняет свои свойства даже при больших перепадах температур

Выбирая же изоленту наугад можно легко наткнуться на изделие не предназначенное для изоляции электрических соединений и проводов. Такая изолента имеет достаточно условные изоляционные и клеевые свойства, легко может быть из легковоспламеняемого материала, а при нагреве может и вовсе стать пластичной и «сползти» с соединения, проводника.

Изолирующая лента для соединений кабеля

2. Термоусадочная трубка (кембрик). Более сложный в реализации способ из-за необходимости применения спец.иструмента — строительного фена с возможностью регулировки температуры т.к. качественная усадка происходит при постоянном потоке горячего воздуха температурой в 110 С. Под действием температуры такие трубки, в зависимости от заявленных характеристик, уменьшаются в диаметре в 2 либо 3 раза, плотно садясь на соединение, скрутку, изолируя ее.

Изоляция теремоусадочной трубкой имеет один неоспаримый плюс в сравнении с изолентой, при использовании термоусадочной трубки на клеевой основой можно добиться полной гидроизоляции соединения, что полностью исключает попадание влаги и кислорода к месту соединения, это позволяет ее применять ,во влажных, сырых помещениях, в том числе на улице не боясь за ухудшение качества контакта в соединении. При изолировании соединений термоусадочной трубкой, предпочтение стоит отдавать трубкам действительно предназначенным для электрическим соединений т.е с индексом нг-LS. Такие трубки сделаны из полиолефина, не содержат галогенов, не поддерживает горение, так же отличается низким индексом дымовыделения.

термоусаживаемая трубка для изоляции соединений кабеля

И изоляционная лента и термоусадочная трубка обладают широкой цветовой гаммой, поэтому с выбором цвета для маркировки проводников, кабеля сложностей не возникаем при любом из выбранных способов.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;
• защитные средства (перчатки, маску/очки).

  Схема сварки проводов

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

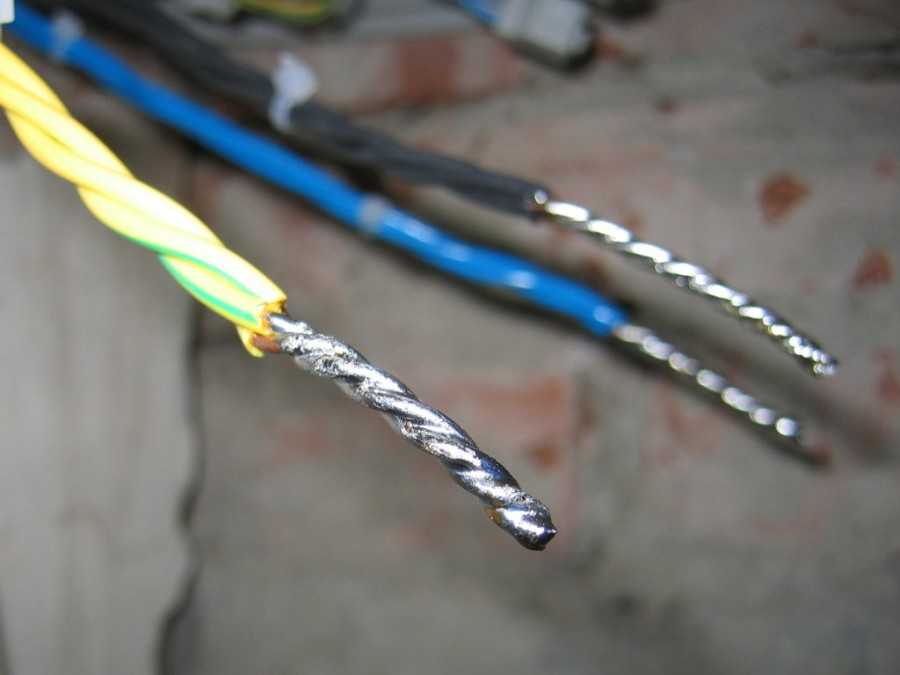

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения
