Виды и ГОСТы вентиляционных, вытяжных и канализационных зонтов из листового металла и ПВХ. Изготовление своими руками

Типы

По типу установки элементы вентиляции разделяются на встраиваемые, плоские, а также купольные конструкции.

Встраиваемый

Приборы встраиваемого типа отличаются тихой работой. Устанавливают вытяжку непосредственно над варочной плитой. Работа осуществляется в режиме циркуляции и отвода воздуха.

Плоский

Вытяжные приборы плоского типа отличаются экономичностью и отсутствием выходящего патрубка для подключения к воздуховоду.

Очищение воздуха происходит за счет циркуляции через фильтр. Недостатком модели является шумная работа, а также необходимость частой замены фильтров.

Купольный

Модели купольного типа выпускаются пристенные и островные. Работа осуществляется в режиме отвода и циркуляции воздуха. Вытяжки обладают высокой производительностью, крепятся к стене или подвешиваются на потолок.

Завершающие шаги и настройка

После завершения сборки и установки вытяжного оцинкованного зонта, вам необходимо выполнить несколько завершающих шагов и настроек, чтобы зонт функционировал должным образом.

1. Проверьте подключение канала вентиляции: Убедитесь, что вытяжной зонт правильно подключен к вентиляционной системе. Проверьте герметичность соединений и отсутствие протечек. При необходимости примените уплотнительные материалы или клей для герметизации соединений.

2. Установите выключатель и розетку: Поставьте выключатель и розетку в удобное для вас место. Убедитесь, что они находятся на безопасном расстоянии от источников влаги и легко доступны.

3. Проверьте работу зонта: Включите питание и проверьте работоспособность вытяжного оцинкованного зонта. Убедитесь, что воздух успешно циркулирует, удаляя запахи и пары, и что зонт не производит излишнего шума. При необходимости отрегулируйте скорость вентилятора.

4. Обеспечьте регулярное обслуживание: Чтобы гарантировать надежную работу вытяжного зонта, регулярно проводите его техническое обслуживание. Очищайте фильтры, проверяйте мотор и вентилятор на наличие износа, и следите за общим состоянием зонта.

Важно!
При проведении технического обслуживания всегда отключайте питание и применяйте необходимые меры предосторожности.

Следуя этим простым шагам и настройкам, вы сможете сделать вытяжной оцинкованный зонт своими руками и наслаждаться чистым и свежим воздухом в помещении.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

1. Материал изготовления. Чаще всего на дымоходы устанавливаются дефлекторы из легированной нержавеющей стали, но есть и более бюджетные варианты из оцинкованной стали и эксклюзивные из меди или иных дорогостоящих цветных сплавов.

Для изготовления дефлекторов используют оцинкованную сталь, медь, различные сплавы

Виды дефлекторов по принципу функционирования

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Популярные конструкции

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

1. Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.

Если тяга слишком сильная, пламя в котле будет постоянно задуваться

Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление

Способ проверки наличия и силы тяги в дымоходе

Естественная и принудительная

Каждая вытяжная система вентиляции, вне зависимости от вида, конструкции, сложности и стоимости, направлена на отвод отработанных воздушных масс. Для реализации этой цели применяются различные технологии, установки и методы. Система вытяжной вентиляции с учетом принципа работы бывает принудительной или естественной.

Если всем процессами с «пятым океаном» руководит природа и соответствующие законы, то система работает по естественному принципу. Для случаев, когда вытяжная вентиляционная установка функционирует за счет специального оборудования, система считается механической. Это автоматические агрегаты, обеспечивающие воздухообмен на заранее определенном уровне, в соответствии с паспортными и расчетными нормами.

Естественная вентиляция: «плюсы» и «минусы»

Главное достоинство естественной вытяжной вентиляции в дома или жилой квартире – ценовая доступность. Ей не требуется серьезных финансовых вливаний, а в плане эксплуатации она вообще находится вне конкуренции, т.к. бесплатна. Обмен воздушных масс осуществляется без дополнительного оборудования

Второе важное достоинство – решения для этой системы занимают минимум свободного места

Естественная вытяжная вентиляция имеет и серьезный недостаток – ее работой невозможно управлять, т.к. она функционирует в одностороннем порядке. Воздушные массы движутся в системе за счет того, что на входе и на выходе трубы формируется разное давление. Но условия могут сложиться таким образом, что «тяга» будет отсутствовать в принципе.

На крупных объектах их производительности недостаточно, что может быть опасно для работников.

Обслуживание и замена фильтров

Вытяжка ежедневно проделывает огромную работу, поэтому необходимо чистить зонт не только снаружи, но и внутри. Это касается алюминиевых решеток – первой ступени очистки воздуха, здесь скапливается в больших количествах жир, копоть и грязь. Инструкция для пользователей всегда содержит необходимые сведения о том, какими средствами можно пользоваться при очистке прибора, не стоит пренебрегать этой информацией.

Кроме специальных средств, большой популярностью пользуются: содовая паста, растворенное в воде хозяйственное мыло 72%, разведенная 1:2 уксусная кислота. Решетчатые фильтры нуждаются в такой обработке раз в квартал.

Более деликатные угольные фильтры не поддаются очистке, а меняются на новые, а срок службы зависит от марки производителя. В среднем замена производится раз в 4–6 месяцев. Как поменять угольный фильтр своими руками:

• отсоединить прибор от электропитания;
• снять фильтры – решетки;
• извлечь кассету с угольным фильтром;
• при правильной установке новой кассеты должен раздаться несильный щелчок;
• на место возвращаются очищенные решетки;
• прибор включается в сеть для проверки, если не появилось никаких посторонних шумов, фильтр установлен правильно.

Вашу кухню во время приготовления пищи заполоняет пар и чад, а потолок над газовой плитой покрылся слоями жира. Причиной является или вентиляционный зонт неправильно подобран по параметрам. Для удачного решения проблемы предлагаем ознакомиться с разновидностями инженерного сооружения, правилами монтажа, а также особенностью выбора модели по параметрам.

Любые очистители и увлажнители воздуха не справятся с копотью, образующейся во время приготовления пищи. Над газовой или электрической плитой нужна мощная вытяжка с куполом, габариты которой превышают площадь варочной поверхности. Эту роль исполняет зонт. Прибор не занимает полезное кухонное пространство, находясь в подвешенном состоянии.

Вытяжные купола устанавливают над бытовыми плитами, в цехах пищевой промышленности, химических лабораториях. Зонты используют везде, где существует риск загрязнения воздуха вредными примесями. Устанавливают вытяжки над источником высокой влажности и температуры.

В зависимости от модели, вытяжной прибор оснащают следующими элементами:

• Для принудительной вытяжки загрязненных паров в вентиляционном отверстии купола установлен электрический вентилятор. Наличие турбин характерно для всех современных вытяжек.
• Фильтр для улавливания примесей жира.
• Искрогаситель. Сеткой комплектуются вытяжные изделия, устанавливаемые над открытым источником огня.
• Подсветка. Для удобства работы под куполом внутрь корпуса вмонтированы лампы.
• Монтажные элементы крепления.

Работает зонт по принципу принудительной вентиляции. Грязный воздух собирается под куполом. Вращающаяся турбина всасывает его и отводит через воздуховод на улицу. Система фильтров задерживает примеси жиров и копоти, не давая им скапливаться на лопастях вентилятора.

Виды вентиляционных зонтов

В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:

• круглыми;
• прямоугольными;
• вытяжными;
• канализационными.

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

• листовой оцинкованной стали;
• меди;
• нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

Прямоугольные вентиляционные зонты

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметр в мм	Масса, гр
50	890
110	1230

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

Вытяжные вентиляционные зонты

Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.

Вытяжные вентиляционные зонты могут быть:

• Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
• Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.

На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.

Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.

Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.

Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.

Основные характеристики

Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:

• Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
• Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
• Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
• Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.

Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.

1 Принцип действия вентиляционного зонта

Данное устройство работает следующим образом. Воздух, который поддается процессу обработки, в результате чего становится горячим, обладает гораздо меньшей плотностью, а поэтому поднимается к верху, а его заменяют холодные потоки воздуха.

Потом воздух попадет в трубу и проходит через специальные жироулавливающие фильтры, где он насыщается большим количеством пар масла, благодаря чему со временем начинает охлаждаться.

В конечном итоге, проходя через такую трубу из-за сильных перепадов температуры, масло конденсируется, воздушные потоки начинают от него отделяться и по специальным каналам позволяют жиру стекать в ванночку.

В свою очередь воздух, который после такого процесса является очищенным, поступает в круглый или .

Особенности приспособления и его назначение

Важной частью отопительной системы является дымоход, независимо от места отведения дыма, будь это печь или газовый котел. Чаще всего в роли дымохода выступает труба, имеющая выход на крышу

Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода

Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода.

Помимо защитной функции зонтик имеет следующее предназначение:

• Фиксирует и укрепляет кирпичную или каменную кладку.
• Предотвращает разрушение верхней части трубы.
• Отводит конденсатные образования и излишки влаги.
• Делает законченным внешний вид трубы и всей кровли.

Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: » «). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы. Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

Изготовление колпака для дымохода своими руками

Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.

Рассмотрим второй вариант, фото чертежей смотрите ниже.

В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.

Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.

Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.

Чтобы изготовить колпак, необходимо:

После этого оголовок можно установить на трубу.

Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами

При этом важно тщательно рассчитать все размеры

Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.

Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.

При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.

Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.

Как сделать вентиляционный зонт вытяжной своими руками

Шаг 1: Подготовка необходимых материалов

Перед тем, как приступить к изготовлению вентиляционного зонта, убедитесь, что у вас есть все необходимые материалы. Вам понадобятся:

• Пластиковая воронка
• Круглая деревянная или пластиковая основа
• Металлический гибкий шланг
• Круглый металлический каркас
• Металлическая сетка
• Вентилятор искровой
• Клей для крепления деталей
• Инструменты: нож плоский, паяльная лампа, шлифовальная машина, ручная дрель

Шаг 2: Изготовление основы зонта

Возьмите деревянную или пластиковую основу и округлите ее форму с помощью шлифовальной машины. Убедитесь, что основа имеет достаточный диаметр для размещения вентилятора и шланга.

Шаг 3: Создание воронки

С помощью ножа сделайте отверстие в центре основы. Около отверстия нанесите клей и прикрепите пластиковую воронку. Убедитесь, что воронка плотно прилегает к основе и держится на месте.

Шаг 4: Крепление гибкого шланга

Присоедините один конец гибкого шланга к воронке. Закрепите шланг на воронке с помощью клея или другого подходящего крепежа, чтобы гарантировать надежное соединение.

Шаг 5: Установка вентилятора

С помощью ручной дрели сделайте отверстие в основе зонта для установки вентилятора. Отмерьте размер вентилятора и оставьте необходимый зазор для крепления вентилятора. Установите вентилятор и закрепите его на месте с помощью клея или других подходящих крепежных элементов.

Шаг 6: Добавление металлического каркаса и сетки

С помощью паяльной лампы закрепите металлический каркас на основе зонта. У вас должны быть отверстия на каркасе для крепления сетки. Установите металлическую сетку на каркас и закрепите ее с помощью паяльной лампы или других подходящих средств.

Шаг 7: Завершение работы

Убедитесь, что все детали тщательно закреплены и зонт готов к использованию. Проверьте работу вентилятора и убедитесь, что он вытягивает воздух через шланг и удаляет его из помещения. Расположите зонт рядом с источником запаха или загрязнения, чтобы он выполнял свою функцию эффективно.

Теперь у вас есть собственный вытяжной вентиляционный зонт, который поможет поддерживать свежий воздух в вашем помещении. Это простое и бюджетное решение, которое вы можете сделать своими руками.

Как изготовить самостоятельно?

Вытяжка из металла имеет следующие преимущества:

• небольшой вес;
• есть возможность установить дополнительные опции;
• невысокая цена;
• простота конструкции;
• легкость в монтаже.

Кирпичная кладка обладает неоспоримым достоинством: такая конструкция может, простоять тысячу лет без видимых повреждений.

Важно только будет вовремя чистить такой объект от сажи. Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку

Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку

Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку.

Важно определиться в самом начале, какой вид вытяжного устройства предпочтителен. Материалы, необходимые для создания металлической вытяжки, просты:. Материалы, необходимые для создания металлической вытяжки, просты:

Материалы, необходимые для создания металлической вытяжки, просты:

• листы железа 1–3 мм;
• уголки сечением 30 х 30 х 30 мм;
• болты;
• термо-праймер.

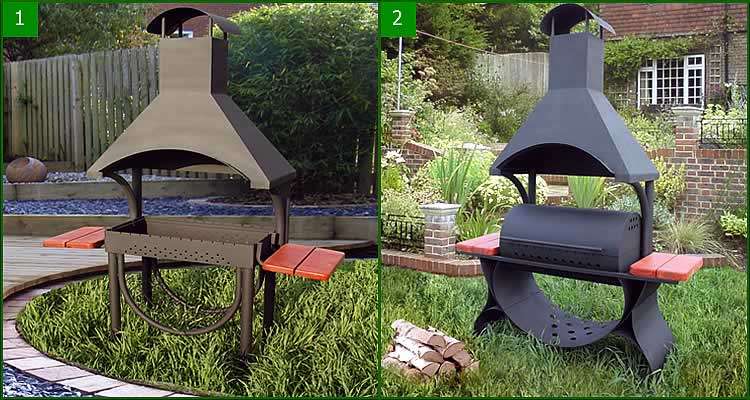

Высота зонта может достигать 2 метров, оптимальный размер мангала при этом 110 х 65 см. Зонт компонуется из трех узлов: основания, купола с внутренним креплением и трубы.

Своими руками сделать вытяжку для мангала несложно. Сначала маркером на листе металла делается разметка, которая соответствует ранее начерченным эскизам. Затем с помощью болгарки вырезаются необходимые компоненты, производится компоновка деталей и приваривание стыков.

Кирпичная вытяжка имеет свои особенности. Создается она из специального кирпича (шамотного), замешанного на глине и песке. Глина должна быть определенного сорта и отмачиваться в воде в течение 48 часов. В кирпичной вытяжки делается специальная рама, на которую кладется кирпич. При этом материал должен обрабатываться специальной огнеупорной эмалью.

Рама закрепляется с арматурой мангала на анкерных болтах или с помощью сварки.

После этого следует кладка кирпича. Основание, то есть, первый рад, кладется толчковой стороной кирпича, самой короткой. Обычный дымосборник состоит из 9–11 рядов. Кладка делается с таким расчетом, чтобы она сужалась, то есть смещение происходит порядка 16 мм по каждому уровню, по торцевой части 35 мм. Затем кладется из кирпича труба квадратной формы.

Вверху труба составляет сечение 265–265 мм. Эта цифра получена эмпирическим путем, она является оптимальной для работы втяжки, при этом высота трубы составляет порядка 3 метров.

Важно после окончания кладки выдержать не менее 3–4 недель, чтобы конструкция отстоялась для большей прочности. Торопиться использовать «сырое» сооружение нельзя. Это может привести к деформации и растрескиванию материала

Это может привести к деформации и растрескиванию материала.

Поверхность покрывается специальной грунтовкой, которая будет предохранять от воздействия высоких температур. Как видим, в технологическом отношении в таких работах нет ничего сверхсложного, сделать кладку может человек, обладающий минимальными строительными навыками.

Прежде чем начинать работать, уголки следует тщательно зачистить, потом порезать болгаркой нужное количество.

Сборка собственного варианта

Для успешного завершения всего проекта понадобятся такие компоненты вытяжки:

• листовой металл;
• уголки с размером 25×25×2 мм;
• заклепки и саморезы;
• огнестойкая краска;
• сварочный аппарат;
• болгарка;
• дрель;
• заклепочник.

Первым делом потребуется собрать каркас вытяжки, чтобы впоследствии обшить ее металлом. Размеры изделия будут зависеть от размеров используемого мангала. Всего потребуется изготовить три части каркаса:

• основание;
• купол;
• переход на трубу.

Основание необходимо, чтобы вся конструкция держалась на мангале или закрывала боковые стенки от порывов ветра. Необходимо рулеткой произвести замеры мангала, чтобы правильно подобрать размер вытяжки. Следующим шагом производится подготовка уголка к обработке. Для этого он очищается от ржавчины или отмывается от заводской консервирующей смазки. Следующим шагом является нарезка заготовок вытяжки из металлического уголка.

Первым модулем, который будет изготовлен является основание. Его основой служит прямоугольник. Меньшая его сторона равна высоте основания, а большая – длине мангала. Хорошо, если торцы заготовок этого треугольника будут иметь угол в 45 градусов. После этого они выкладываются на ровной поверхности и прихватками сварки объединяются в общую конструкцию. После прихваток необходимо проверить углы и выполнить полную проварку швов. Когда прямоугольник готов, к нему можно приварить боковые стенки. Их высота равна высоте прямоугольника, а ширина – глубине мангала. В результате должен получиться ящик без одной из стенок.

Следующим модулем, который будет собран, является основание купола вытяжки. Он собирается по образцу предыдущего изделия, только в нем присутствуют все стенки и его высота несколько меньше, чем у опорного основания. Пример можно видеть на иллюстрации выше. Теперь необходимо изготовить основание переходника на трубу. Оно представляет собой небольшой квадрат. Он также собирается методом сварки из металлического уголка, как показано на иллюстрации ниже.

Когда он будет готов, можно перейти к фиксации перемычек, которые будут находиться под углом. Вымеряется желаемая высота вытяжки и делается нарезка заготовок. После этого они привариваются одной стороной к основанию вытяжки, а другой к подготовленному ранее квадрату.

Следующим шагом будет сборка параллелепипеда, который будет выполнять роль трубы. Его размеры могут отличаться в зависимости от проекта, но конструкция остается такой, как показано на картинке выше. По готовности всех элементов их можно окрасить в серый или другой цвет. Главным требованием является устойчивость краски к высоким температурам. Когда все компоненты высохли, можно приступить к их обшивке. Для этого используется оцинкованный металл или нержавеющая сталь. Для каждого модуля делается выкройка стенок, по возможности она должна быть такой, чтобы охватывать все стороны модуля и фиксироваться только с одной стороны.

Крепится обшивка с помощью заклепок. Для этого размечаются и сверлятся отверстия как в обшивке, так и в раме. Отверстия совмещаются, и в них вставляется заклепка после чего производится фиксация заклепочником. После обшивки основание можно закрепить на мангале, а к нему зафиксировать остальные модули конструкции. Видео о сборке конструкции из оцинкованного металла без каркаса есть ниже.

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж

В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков

В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять

В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

1. ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
   • Твердотопливный (дрова, уголь).
   • Жидкотопливный (дизельное топливо).
   • Газовый (природный газ, газгольдер).

   В любом случае есть общие требования конструкции ИТП:

   • Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
   • Обязательно наличие оконного проёма.
2. Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

• Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
• Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

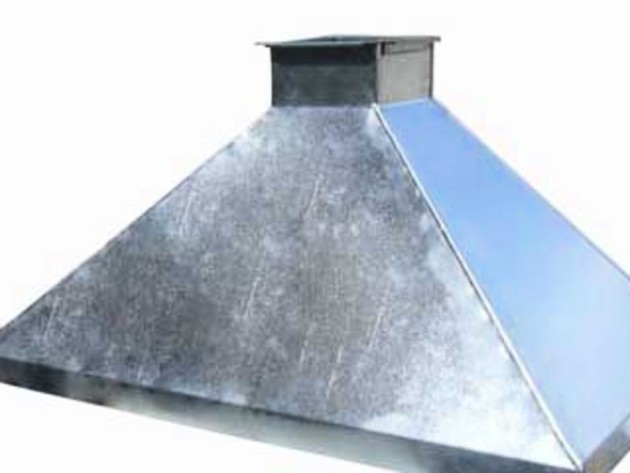

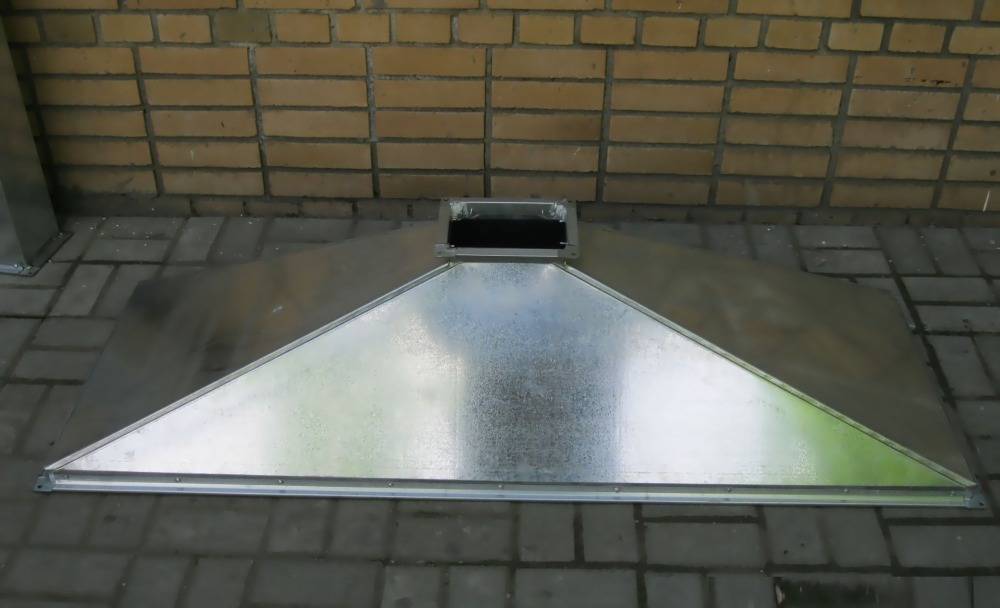

1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.

2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю
