Вытяжная вентиляция через стену на улицу

Разнообразие оборудования и расчет показателей

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

вручную;
по сигналу датчика влажности;
по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

кухня – 15 крат;
туалет – 8 крат;
ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

М – мощность устанавливаемого вентилятора;
О – объем помещения, где будет проделано отверстие в стене;
В – норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео:

Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

с естественной тягой;
с механическим оттоком;
комбинированной.

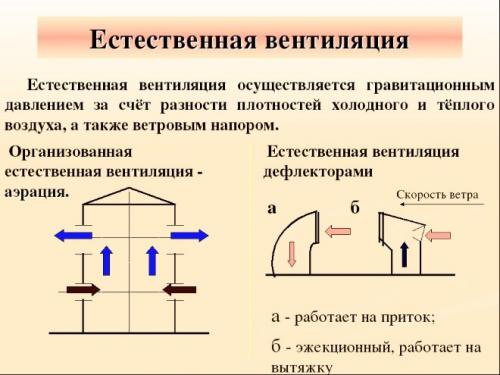

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

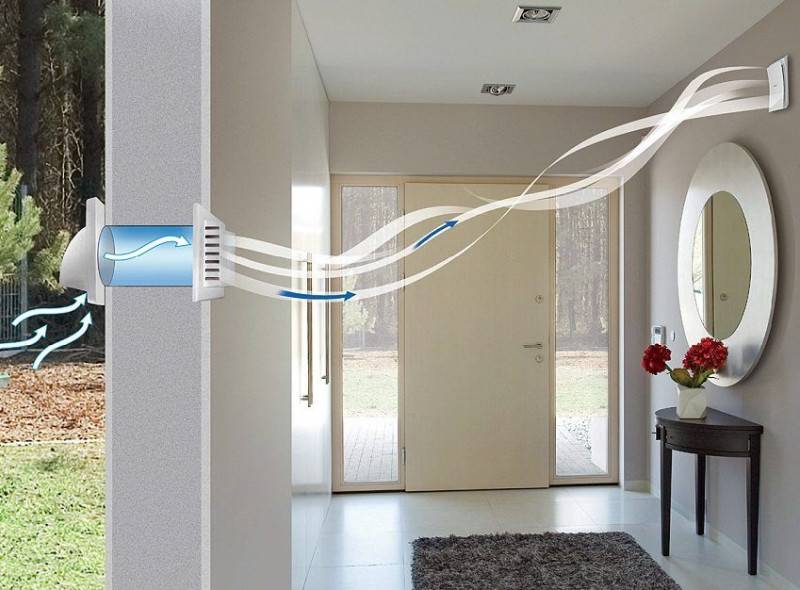

Приточная вентиляция в квартире на улицу

Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.

В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.

В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.

Особенности устройства принудительной вентиляции

Конструкция принудительной вентиляции подразумевает наличие вентиляторов достаточно высокой мощности. Они позволят регулировать систему под потребности конкретного помещения. К примеру, если жильцы на длительное время покидают квартиру или дом, регулятор можно настроить на минимальную работу. Полностью отключать систему нежелательно.

Если конструировать систему без использования электрического нагревателя, энергия будет расходоваться минимально. Отверстия воздуховодов лучше всего устанавливать направленными туда, где чаще всего проводят время жильцы дома.

Перед началом монтажа выполняется расчет и подготавливается проект системы. Выполняется устройство воздуховодов в каждом помещении. Все необходимые расчеты и проект должны быть выполнены со знанием дела. При отсутствии необходимых навыков и опыта такую работу лучше поручать специалисту. Непосредственно же монтаж вы сможете выполнить своими руками, ориентируясь на чертеж, требуемые размеры и места установки составных элементов.

Почему холодно в панельном доме?

В панельных домах может быть холодно по нескольким причинам:

Плохая теплоизоляция: Панельные дома часто имеют плохую теплоизоляцию, особенно если здание было построено давно. Это означает, что тепло изнутри дома уходит наружу, а холодный воздух проникает внутрь.
Низкая температура на улице: В зимнее время в панельных домах может быть холодно, если на улице низкая температура. В таких условиях дом не может быстро и эффективно нагреться, и воздух внутри дома может оставаться прохладным.
Неплотность окон и дверей: Если окна и двери в панельном доме не герметичны, то через щели может проникать холодный воздух с улицы.
Плохое состояние системы отопления: Если система отопления в панельном доме не работает должным образом, то тепло не будет распределяться равномерно, что может привести к появлению холодных зон внутри дома.
Неправильная вентиляция: Недостаточная вентиляция может приводить к тому, что влажный воздух внутри дома не будет выходить наружу, а будет конденсироваться на стенах, что также может вызывать ощущение холода.

Для улучшения теплоизоляции в панельном доме можно установить современные окна с двойным стеклопакетом, добавить утеплитель в стены и потолки, установить герметичные двери и провести проверку системы отопления и вентиляции.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.

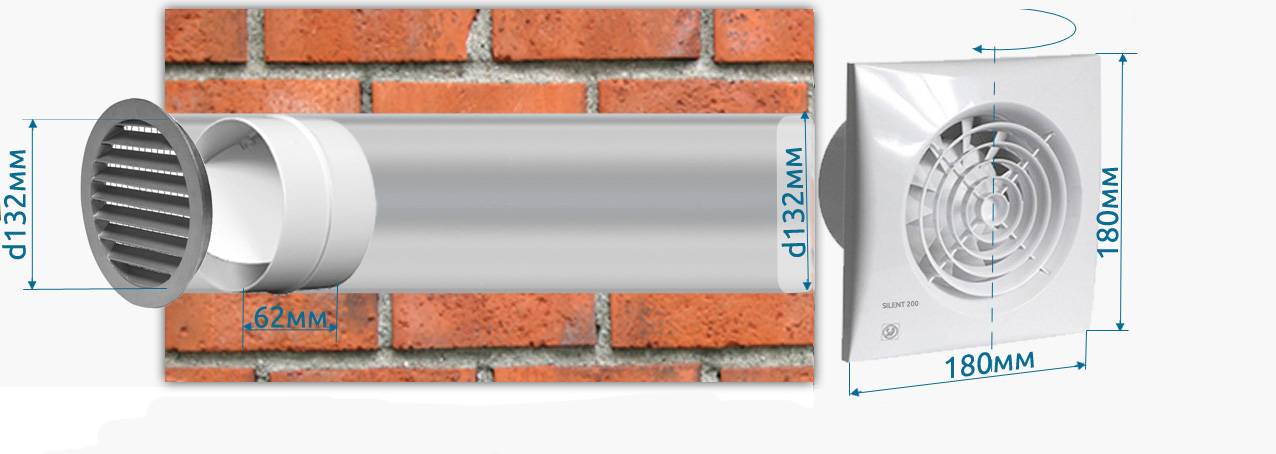

Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Вытяжной клапан

Хотя в большинстве случаев наиболее уместной является приточная вентиляция, иногда имеет смысл установить и вытяжное оборудование. Суть его работы заключается в удалении из помещения отработанного воздуха вместе с неприятными запахами, повышенной влажностью и тому подобным.

Понятно, что данное устройство наиболее актуально для помещений, в которых часто встречается сочетание этих факторов. Это, конечно, ванная комната и туалет, а также кухня. В идеале, вытяжной клапан следует устанавливать в сочетании с приточным, располагая его на противоположной от последнего стене. Это поможет воздуху успешно циркулировать через все помещение.

Главный элемент вытяжного клапана — это вентилятор, за счет которого и происходит удаление воздуха. Также в конструкцию обычно входит специальная заслонка, предотвращающая возникновение обратной тяги.

Работа вентилятора может регулироваться вручную, в этом случае вы просто нажимаете на кнопку при необходимости — например, во время приготовления пищи или после принятия душа. Но есть модели, оборудованные специальными датчиками и возможностью электронного управления. Они могут запускаться автоматически, когда уровень влажности в помещении превышает заданный показатель. Или же вы можете запрограммировать оборудование на определенное время включения и выключения.

Чтобы вытяжной клапан эффективно справлялся со своей задачей, необходимо со всей ответственностью подойти к его выбору

И главное, на что следует обратить внимание — это мощность устройства. Ее должно быть достаточно для того, чтобы оборудование могло перегонять весь необходимый объем воздуха

Для того чтобы получить показатель необходимой мощности, вам нужно вычислить его по формуле: М=О*В.

Под буквой «О» подразумевается объем помещения в кубических метрах (длину нужно умножить на ширину и высоту), а под буквой «В» — коэффициент воздухообмена. Для последнего приняты определенные стандарты: для кухни он равен 15-ти, для туалета 8-ми, для ванной комнаты 20-ти.

Процедура монтажа

Высчитав показатель мощности, можете смело отправляться в магазин и приобретать соответствующую модель устройства, а по возвращении домой приступать к работам по установке.

С помощью перфоратора пробурите в стене круглое сквозное отверстие соответствующего диаметра.
Пылесосом удалите из него всю образовавшуюся пыль.
Теперь сделайте на стене разметку для того, чтобы правильно закрепить вентилятор. Для фиксации вам понадобятся распорочные дюбеля.
Установите в пробуренное отверстие воздуховод. Получившиеся щели между трубой и стеной заполните монтажной пеной. При этом учитывайте, что в процессе застывания она увеличивается примерно втрое. Поэтому заполняйте где-то на треть. Затем дождитесь полного ее затвердевания.
После застывания пены прикрутите вентилятор на предназначенное для него место. Затем поставьте обратный клапан и наружную решетку, которая будет защищать всю конструкцию от осадков и мусора.

Для работы вентилятора вам понадобится подключить систему к источнику питания. При этом учтите, что в случае отключения электроэнергии вентиляция перестанет работать. Поэтому лучше заранее подготовиться к подобному, приобретя и установив резервный генератор, который при перебоях с электричеством возьмет на себя функцию источника питания.

Вот и все, дорогие друзья. Как видите, сделать тот или иной тип вентиляции в своем доме вы вполне можете самостоятельно. Этим и хороши приточный и вытяжной клапаны: они требуют минимума усилий при установке. Вам не нужно прокладывать систему труб или производить какие-то сложные расчеты, все делается быстро и просто.

В итоге вы получите весьма эффективный воздухообмен и отсутствие проблем, связанных с застоявшимся воздухом. Успехов в работе!

Вентиляция в частном доме через стену. Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.

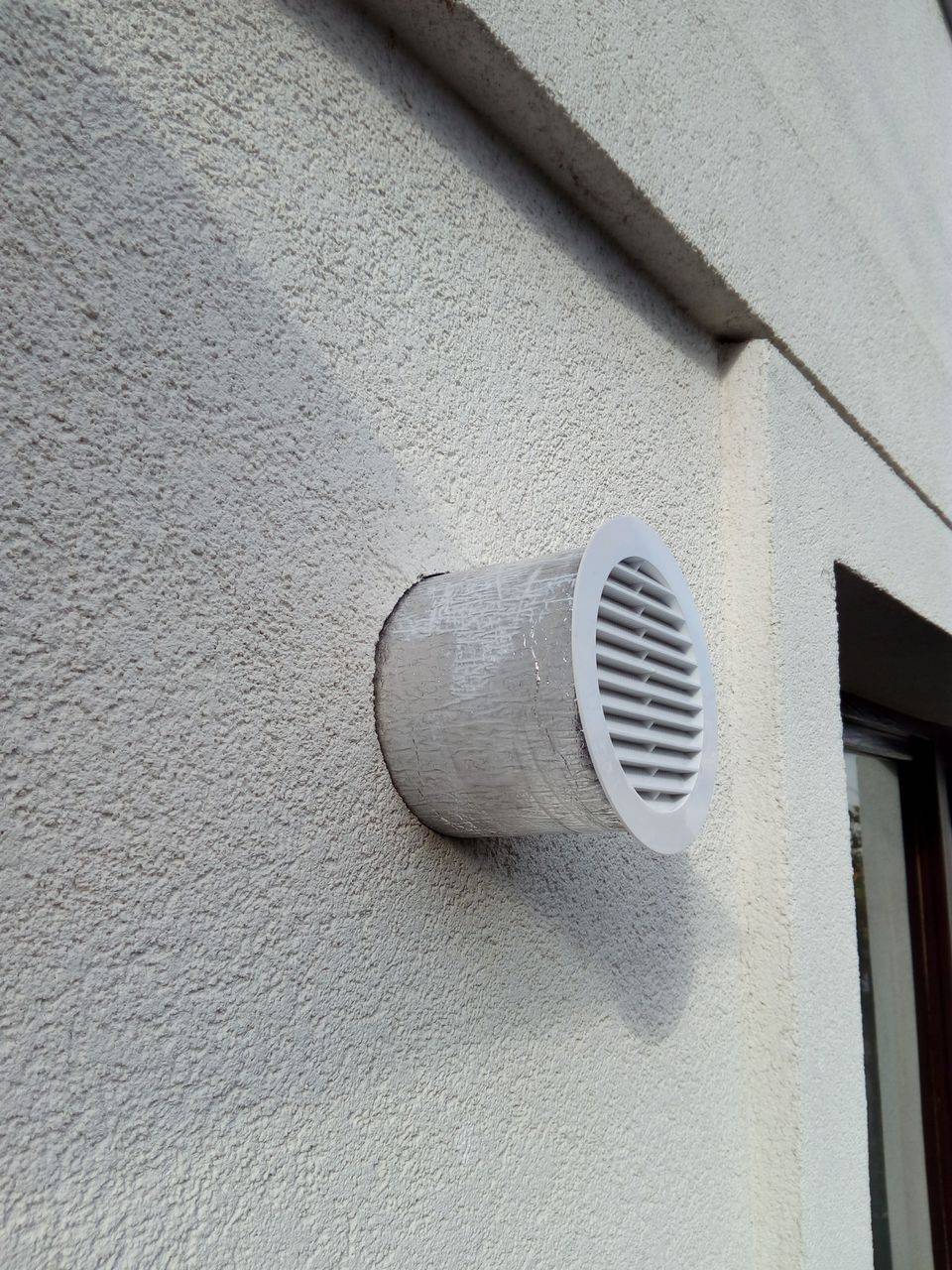

В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 — провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М
– мощность вентилятора, О
– объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В
– воздухообмен в зависимости от назначения.

Нормы воздухообмена:

для кухни 15 крат;
для туалета 8 крат;
для ванной или душевой комнаты до 20 крат.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

с механическим выводом воздушных масс;
с естественным притоком;
комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Горизонтальная вентиляция. Естественная вентиляция: описание, задачи и разновидности

Основополагающим фактором здоровья и комфортного микроклимата для человека является естественная вентиляция помещения, в котором он живёт и работает.

Находясь в здании, люди непрерывно подвергаются воздействию негативных условий: повышенная концентрация едких веществ, источаемых строительными и отделочными материалами; в процессе дыхания кислород превращается в углекислоту; образование продуктов горения от газовых приборов; пыль и шерсть животных содержат аллергены; некоторые комнатные растения выделяют ядовитые вещества.

Вентиляция препятствует образованию опасной концентрации вредных веществ в помещении.

Принцип работы и разновидности

Для начала необходимо разобраться, что такое естественная вентиляция и чем она отличается от механической системы проветривания.

Естественная вентиляция представляет собой систему, эксплуатация которой не подразумевает никаких технологических установок, приводящих в движение воздушные потоки (вентиляторы, рекуператоры, приточно-вытяжные установки).

Чтобы изучить устройство и принцип действия естественной вентиляции необходимо вспомнить законы физики. Воздух на улице и в помещениях имеет, как правило, разные значения температуры и атмосферного давления. Через фрамугу окна или воздуховод, расположенный в стене, более плотный прохладный воздух проникает внутрь здания, а более лёгкий и тёплый, но уже загрязнённый воздух «выталкивается» наружу через вытяжные каналы, находящиеся выше точки притока.

Естественная вентиляция подразделяется на организованную (канальную) и самопроизвольную (бесканальную). В первом случае приток воздуха осуществляется через открытые двери, фрамуги, естественные щели здания. Выведение отработанных воздушных масс происходит через вытяжные шахты, расположенные в стенах и имеющие отверстия на кухне, в подсобных помещениях, в ванной комнате. Для организации канальной вентиляции в стенах и перекрытиях дома монтируют систему пластиковых или металлических каналов для притока свежего воздуха.

Факторы, влияющие на скорость и объём воздушного потока

Эффективность естественной вентиляции обусловлена природными факторами, что позволяет снизить энергозатраты по обслуживанию дома на 10-30%.

Перечень составных элементов, участвующих в естественном воздухообмене:

Температура на улице и внутри помещения. Чем значительнее разница наружной и внутренней температуры, тем больше скорость и объём воздушных масс. В холодное время года естественная вентиляция функционирует наиболее продуктивно за счёт максимальной разницы плотности воздуха. С наступлением тепла значения удельного веса уличного и комнатного воздуха начнут выравниваться, что приведёт к ослабеванию тяги. В летний период, когда температура воздуха на улице достигает 28-30ºС, а в комнате ‒ 22-24ºС, возникает эффект обратной тяги, что ни в коем случае не говорит о неисправности системы вентиляции.
Особенности обустройства вытяжной трубы. Чем выше вытяжная труба над поверхностью ‒ тем ниже показатели атмосферного давления, следовательно, тем сильнее тяга воздушных потоков из помещений.
Влажность воздуха. Повышение относительной влажности воздуха при естественной вентиляции снижает скорость воздушного обмена.
Скорость и направление ветра. Усиление силы ветра способствует понижению давления на исходе вытяжных труб, тем самым увеличивая объём выходящего из помещения воздуха. В безветренную тёплую погоду воздухообмен ослабевает.

Нюансы вентиляции в стене дома

В большинстве случаев система воздухообмена на стене устанавливается в кухнях. Вентилирование естественного типа не показывает достаточной эффективности. В результате этого появляется конденсат и посторонние запахи.

Такое устройство сооружается из комнат с установленной сантехникой. Чтобы поставить правильно конструкцию вытяжного плана, необходимо определиться с правильным расположением точки. Движение воздушных масс направляется к местам проникновения пара и запахов. Для кухни таким местом будет плита и мойка.

Вытяжные вентиляторы ставятся в круглые проемы. В таких случаях используют дрель. В комплекте с вентилятором идет муфта. Она фиксируется в отверстии для осуществления воздухообмена с улицей.

Вентиляция в стене, имеющая квадратную форму, нуждается в сооружении в основании проемов нужной конфигурации. Чтобы вывести подобную систему из дома, достаточно выполнить следующие действия: на стене просверливается отверстие, около него устанавливается крепежный элемент. Изнутри вкручивается вентилятор и фиксируется на стене. Заключительным моментом будет монтаж решетки на поверхность трубы с улицы.

Часто многие собственники ставят систему проветривания в окно. Такой вариант исключается в случаях наличия стеклопакетов, стекол ламинированных и закаленных.

Накануне проведения всех работ нужно вычислить необходимые цифры. Хорошо, если будет представлен проект будущих работ. Следует выбрать основание, на котором будет располагаться щиток воздухозаборной конструкции:

- в стене;
- на потолке;
- в напольном покрытии.

Вентиляция в стене обязательна там, где располагается сооружение деревянного пола на лагах. В древесине и утепляющем слое не должно быть влаги. Чтобы обеспечить свободный ток воздуха в помещении подпола, необходимо сделать продухи с разных сторон пола, расположенных в нижней точке пола. В результате сооружения такого устройства массы проникают при движении силы ветра.

С внешней стороны дома такие продухи затягиваются сеткой. Через нее не проникнут в помещение грызуны

Важно соорудить систему, способствующую хорошей циркуляции воздуха. В качестве такого варианта используют обычные зазоры под дверью

Конструкция такого плана ставится в стене или в самой двери.

Чтобы осуществить приток воздуха в помещение с прочными блоками из герметичных материалов, в пространство между дверью и самим проемом ставится приточный клапан. Эта установка сквозного типа и представляется патрубком. Наружная и внутренняя часть стен дома нуждается в установке решеток. Они должны быть и на точках расположения патрубка. В таком случае решетка осуществляет роль регулятора количества поступившего воздуха.

При участии приточного стенового клапана возможно полное прекращение поступления масс или снижение его скорости. Решетка с механической регулировкой связана с изменением ее положений, в результате чего несколько снижается насыщение воздухом. При установке естественной вентиляции нужно учесть, что протяженность воздуховода определяет результативность работы устройства, тогда тяга воздуха будет лучше.

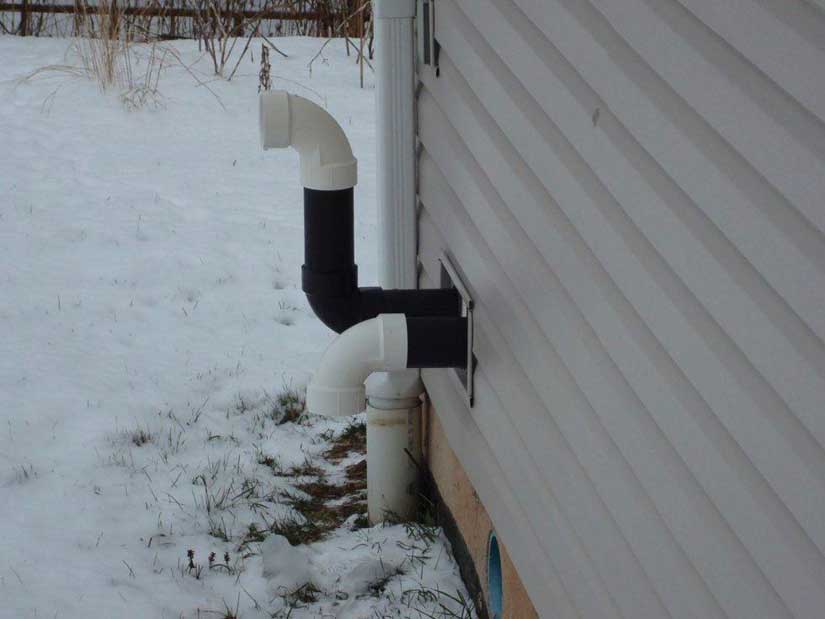

Один из наиболее распространенных вариантов вывода из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Отвод кухонной вытяжки на улицу через стену

Как сделать отводной рукав от вытяжки в городской квартире, понятно не только специалистам, но и новичкам, ведь здесь уже есть готовая вентиляционная шахта. В деревенском доме такого готового решения нет. Вытяжка же не станет работать эффективно, если не предусмотреть отведение кухонных паров за её пределы. Получается, что жир будет оседать на мебели и внутри вытяжки. Ну не рассчитана она на автономную работу. Значит, следует сделать вентиляционный канал.

Вытяжка на кухне — это вещь, которая в наше время является крайней необходимостью. Если такая коммуникация не предусмотрена проектом, то остаётся делать отверстие в стене и подключать вытяжку к системе принудительной очистки воздуха, где кроме обратных клапанов будет установлен и вентилятор. Тогда в дополнение к стандартной вытяжке не потребуется отдельный вытяжной вентилятор для кухни в частном доме. Минусом такого устройства будет свободный приток холодного уличного воздуха между включениями вытяжки. Кожух вытяжки от этой напасти помещение не спасёт.

Чтобы уберечь частный дом от вымораживания, лучше выбрать систему вентиляции с системой обратных клапанов и рекуперацией. Такое решение поможет сэкономить на топливе для отопительного котла и дровах для камина.

В некоторых моделях вытяжек система обратных клапанов заложена в базовой комплектации. Для такой вытяжки следует подобрать переходник от соединительного отверстия к вентиляционной трубе, которая будет заложена в стену. Изнутри и снаружи от этого центрального элемента упрощённой системы вентиляции будут отходить детали, образующие угловое соединение. Уголки будут соединять составляющие трубы с её закладной частью, расположенной в стене.

Сверление отверстия в бревенчатом доме лучше провести так, чтобы стык соседних деревянных элементов оказался в середине будущего вентиляционного отверстия. Через него пройдёт труба, которая имеет форму тупого угла (градусов на 130). Одна часть этой трубы посредством переходника соединяется с корпусом вытяжки, а на другом конце этого нехитрого устройства закрепляется обратный клапан с вентиляционной решёткой. Открываться он будет только под воздействием воздушного потока.

Основа клапана крепится на фасаде здания при помощи шурупов после того, как труба вставлена в стену дома. Её излишки обрезают уже после того, как выверена высота вертикального отрезка трубы в доме.

В результате должно получиться так, что при включённой вытяжке крышка клапана будет открываться под напором воздуха, нагнетаемого системой его принудительного отведения. У такого способа установки трубы есть один недостаток: при холодной погоде она будет «плакать». Конденсат будет стекать в вытяжку, что вызовет коррозию металлических частей. Избежать быстрой порчи кухонного оборудования поможет утепление трубы вспененным полиэтиленом или другим специальным материалом. Получается, что вытяжка для кухни в частном доме, проходящая через стену, нуждается в утеплении, чтобы влага не попадала на ее контакты. В противном случае это может вызвать замыкание в сети или порчу оборудования.

Общие рекомендации

Защитить квартиру от запахов из соседних квартир (а это не всегда кухонные) можно, установив на вентиляционное отверстие обратный клапан: он открывается только при наличии тяги в основном вентканале и закрывается, когда в нем создается избыточное давление (возникает при использовании соседями вытяжек большой мощности).

При установке в квартире внутренних дверей следует помнить, что чистый воздух поступает в жилые комнаты, а «отработанный» удаляется из санузла и кухни. Чтобы чистый воздух имел возможность вытеснять «отработанный», необходимо обеспечить наличие зазора (щели) высотой не менее 2 см под дверными полотнами в межкомнатных дверях в туалет и ванную комнату (либо совмещенный санузел) либо сквозных отверстий общей площадью не менее 120 см² для свободного движения воздуха. Плотные двери, установленные на пути движения воздуха, в закрытом состоянии снизят или прекратят вообще движение объемов подаваемого и удаляемого воздуха.

При исправной вентиляции все запахи готовки уходят при открытом на микропроветривание окне. Для этого придуманы и специальные оконные клапаны, которые обеспечивают минимальный приток воздуха (без этого естественная вентиляция не работает).

Оконный клапан. Фото: tochkakrovli.in.ua

Для нормальной работы системы вентиляции в квартире необходимо обеспечить постоянный приток воздуха в помещение, то есть открыть окна на соответствующий режим проветривания (с учетом возможности регулировки прижима створки к раме с помощью регулируемого эксцентрического ролика — в «зимний» (метка на ролике поворачивается в сторону комнаты), «летний» (метка на ролике поворачивается в сторону улицы) или «переходный период» (метка на ролике поворачивается вниз либо вверх) режимы эксплуатации).

Герметично закрытые окна приводят к повышению относительной влажности воздуха в квартире, где источниками влаги служат такие факторы, как готовка, стирка, влажная уборка, использование душа, наличие аквариумов и комнатных растений.

Повышенная относительная влажность воздуха (при нормируемой 55%) в холодное время года приводит к выпадению конденсата (водяного пара из воздуха) на поверхности окон (как следствие — к образованию наледи на стекле и створках), стен, потолков, их увлажнению и созданию благоприятной среды для образования грибков и плесени.

При отсутствии притока наружного воздуха вытяжка из квартиры не работает. Поэтому при данной конструкции окон обеспечение воздухообмена в квартире возможно лишь путем поступления наружного воздуха через открытые оконные створки или через установленные в окнах (стенах) вентиляционные клапаны.
