Какие бывают вытяжки в ванной комнате, советы по выбору

Устанавливаем вытяжку для ванной и туалета

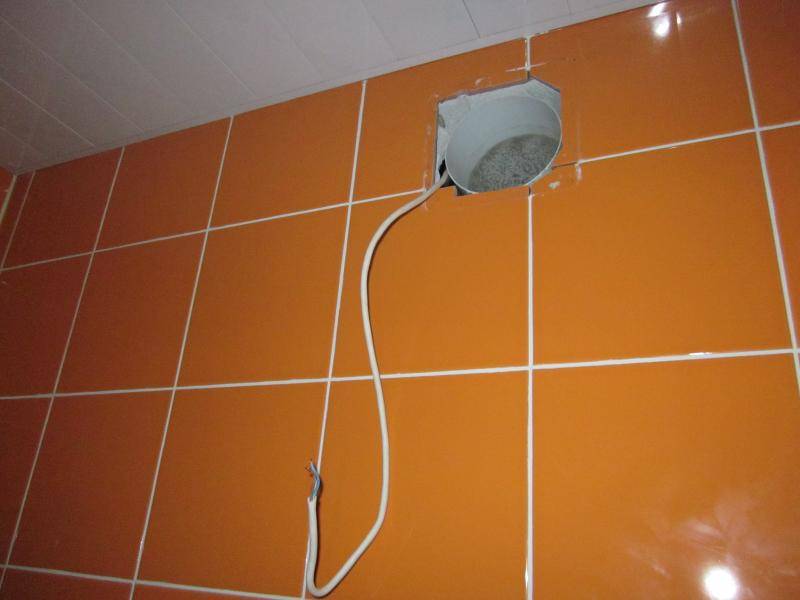

• Установить вытяжку можно следующим образом:
• Поместив корпус так, что бы он полностью был в вытяжном канале;
• Вторым вариантом можно поместить корпус накладным способом на стену или потолок;

• В зависимости материала поверхности для крепления использовать саморезы, жидкие гвозди, дюбеля.
• Для снижения шума от работы воспользоваться герметиками.

• Мягкая резина будет не лишней в канальном отверстии. Но это уже на ваше усмотрение.
• Что касается электропитания, то его нужно поместить в специальные каналы и гофрированный кожух. Открытых и изолированных проводов не должно быть вообще.

И так, вы увидели, что решить проблему с повышенной влажностью и посторонними запахами можно очень просто. Процесс монтажа вентилятора не сложный, и не займет много времени.

Но в результате вы получите комфортный микроклимат в помещении.

Ошибки при монтаже вентиляции в санузле

В процессе эксплуатации новой вентиляция санузла могут возникнуть проблемы, которые связаны с ошибками монтажа.

Что может ухудшить работу новой вентиляции:

• неправильное проектирование каналов, в результате чего возникают преграды для нормальной циркуляции потока воздуха;
• проблемы с изоляцией швов между составными частями вентиляционного канала;
• неправильный монтаж вентиляторов или неподходящее место для их установки в канале;
• плохое прохождение воздуха может возникнуть из-за недостаточной мощности механических частей системы – вентилятора, гигрометра, клапана;
• сильный шум во время работы системы указывает на то, что каналы, проложенные в жилых помещениях, недостаточно шумоизолированы.

В некоторых случаях исправить ошибки можно без особых проблем. При улучшении герметичности швов, замене вентиляторов неполадки частично исправляются. Но иногда требуется полный демонтаж системы. Если неправильно проложен канал или работа механических устройств создает много шума, то придется переделать все.

Особенности расчета мощности вытяжки для ванной в частном доме

Прежде чем приобрести и приступить к установке вытяжки в ванной комнате своими руками, следует определиться с типом вентиляции, моделью вентилятора и его мощностью.

Что касается типа вентиляции в ванной, то она может быть вытяжной, приточной и комбинированной. Самый актуальный и эффективный способ — сделать вытяжку в ванной комнате приточно-вытяжного типа. Будет ли система канальной или бесканальной зависит от наличия вентиляционных каналов. Канальные системы обычно используют в помещениях, где оборудованы вентиляционные каналы.

Вытяжка в ванной комнате в частном доме может быть бесканальной. В частных домах обычно одна из стен туалета или ванной комнаты является наружной. Поэтому владельцы частных домов могут пробить сквозное отверстие, ведущее прямо на улицу, и в него установить вытяжку.

Прочие параметры

Выбирая лучший вытяжной вентилятор для ванной, следует обратить внимание на параметры:

Уровень шума. Ненавязчивым будет звук до 35 дБ. Постоянный шум негативно скажется на психологическом состоянии, способствует утомлению.
Способ монтажа. Приборы могут быть накладными, потолочными, встраиваемыми. Последние пользуются спросом благодаря малозаметности, эффективности, легкости монтажа в вентиляционный канал.
Безопасность. Поскольку в вентилятор подается электроэнергия, прибор должен быть надежно защищен от влаги. Оптимальный класс защищенности — от IP44.
Дополнительные функции. Благодаря им пользователь сможет регулировать мощность, устанавливать пограничный уровень влажности в помещении для автоматического включения/выключения. Вентиляторы, оборудованные датчиком движения, автоматически включаются при посещении ванной комнаты и выключаются, если помещение пустое

Особенно важно наличие обратного клапана, благодаря которому пыль из воздуховода не проникает в помещение. Некоторые модели оснащены пультом д/у, позволяющим устанавливать режим работы прибора на расстоянии

Диаметр. Самый маленький диаметр — 80 мм, самый большой — 200 мм. Стандартные воздухообменники имеют диаметр, кратный 20 мм, поэтому устройство с d 90 мм найти будет очень сложно. Лучше взять меньший по размеру прибор, тогда не придется разбивать стену. Достаточно взять гофру нужного размера, вмонтировать в нее устройство, а оставшиеся пустоты залить монтажной пеной.

Проблемы с вентиляцией в ванной?

Система гравитационной вентиляции не всегда работает должным образом, чаще всего из-за отсутствия или недостаточной площади отверстий, позволяющих привнести приток свежего воздуха в помещение. Причиной также может быть невозможность устранить факторы, ослабляющие естественную тягу дымохода: недостаточная высота дымохода, ветер, неблагоприятное расположение вентиляционных каналов.

Результатом отсутствия эффективной вентиляции в ванной комнате являются не только неприятный запах, но очень часто также появление плесени и грибков на стена, от которых крайне сложно избавиться. Поэтому, как только вы поймете, что вентиляция недостаточна, то вы должны этому противодействовать.

Относительно простой процедурой является установка небольших настенных вытяжных вентиляторов вместо вентиляционных решеток в ванной и туалете. Они обеспечат стабильную и значительно большую тягу, чем система гравитационной вентиляции, решая тем самым проблему недостаточного воздухообмена.

Конечно более эффективно с таким вентилятором. Перед покупкой проверьте размеры вентиляционного отверстия, в котором оно должно быть размещено (обычно 14 х 14 см или 15 см в диаметре). Корпус должен полностью покрывать его, но диаметр ротора не должен превышать размер отверстия. Многие вентиляторы предназначены для установки в 10 см каналах, предназначенных специально для монтажа вентилятора, а не для гравитационной вентиляции, поэтому в этом случае они слишком малы. Типичная производительность вентиляторов для ванных комнат составляет 100-250 м3 / ч. Чем она выше, тем быстрее удаляются загрязнения, но в то же время энергопотребление и, как правило, уровень шума будут выше.

Прежде чем сделать окончательный выбор, убедитесь, что звук выбранного устройства не будет слишком раздражать вас. Если вентилятор должен быть расположен рядом с душем (в душевой кабине или чуть выше ее), вам нужно купить специальный вариант с герметичным корпусом, предпочтительно на 12 В вместо 230 В. Вы должны знать, что после установки настенного вентилятора естественная вентиляция перестанет функционировать должным образом, потому что крыльчатка вентилятора в значительной степени препятствует впуску в воздуховод, поэтому необходимо часто запускать вентилятор.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
Soler&Palau TDM-200 1 980 руб.	40	25	200
Blauberg Sileo 125 2 860 руб.	32	17	197
Electrolux EAFM – 150 1 900 руб.	32	25	320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1
3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка	2,5	2,7	3	3,2	3,5	4
6	234	253	281	300	328	374
7	273	295	328	349	382	437
8	312	337	374	399	437	499
9	351	379	421	449	491	562
10	390	421	468	499	546	624
11	429	463	515	549	601	686
12	468	505	562	599	655	749
13	507	548	608	649	710	811
14	546	590	655	699	764	874
15	585	632	702	749	819	936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
Maico ER 60 18 732 руб.	26	21	62
Вентс ЦФ 100 3 248 руб.	38	29	122
Blauberg – Valeo 60 13 764 руб.	45	30	320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1
4

Естественная вентиляция

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится  между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

Работа механической вентиляции

Механическая вентиляция принудительного типа — оптимальный вариант для ванной комнаты в многоквартирных и частных домовладениях.

Такой вариант принудительной вентиляционной системы предполагает монтаж вентиляторов.

В зависимости от функционального назначения, основные виды системы могут быть представлены:

• Вентиляцией вытяжного типа. В такой системе все воздушные массы, поднимающиеся вверх, посредством вентилятора выводятся наружу по специальным каналам. Вытяжная система, как правило, дополняет естественную вентиляцию и применяется в частных домовладениях.
• Вентиляцией приточного типа. В приточной системе вентилятором подаются воздушные массы, а выводится воздух исключительно самотоком, через вентиляционные каналы. Монтируется такой тип принудительной вентиляции не слишком часто, что обусловлено низким объёмом воздушного обмена.

Чаще всего устанавливается система приточно-вытяжного типа. В такой вентиляции обеспечена принудительная подача и вывод воздушных масс.

Самым оптимальным и надежным вариантом механической вентиляции в больших по площади сантехнических помещениях станет обустройство приточно-вытяжной системы.

Особенности монтажа вытяжки

Прежде чем приступать к монтажу вентиляционной системы в ванной или туалете, нужно определиться с местом расположения вытяжного вентилятора. Конструкция вытяжки должна размещаться напротив двери в верхней части стены или на потолке. При этом нужно побеспокоиться о наличии электропроводки, конечно же, если вентилятор не снабжён аккумулятором. После выбора удобного места можно переходить к монтажу, в процессе которого специалисты советуют придерживаться следующих рекомендаций.

Монтировать вентиляцию для ванной или туалета лучше в процессе ремонта в квартире.
Подключать вентилятор лучше от выключателя света.
Проводку, идущую к вентилятору можно спрятать в штробах.
Чтобы значительно упростить процесс установки и защитить вентилятор от внешних воздействий, в отверстие в стене, вставляют пластиковую трубу, которая с лёгкостью закрепляется цементным раствором

Но пред этим нужно произвести подключение устройства.
Если высота потолка в ванной или туалете достаточная, то можно использовать более функциональную, хотя и сложную вентиляционную конструкцию, сооружённую с помощью пластиковых коробов, закрепив само устройство непосредственно над унитазом.
В процессе подключения вытяжного устройства важно детально изучить инструкцию, прилагаемую в комплекте с вентилятором, чтобы правильно подключить его к электросети.. Сама процедура установки вытяжки для ванной или туалета не должна вызывать особых затруднений

Для этого нужно просто демонтировать с прибора защитную крышку, нанести на корпус специальную строительную клеевую смесь и прижать вытяжное устройство на заблаговременно приготовленное место и подержать пару минут пока клей схватится

Сама процедура установки вытяжки для ванной или туалета не должна вызывать особых затруднений. Для этого нужно просто демонтировать с прибора защитную крышку, нанести на корпус специальную строительную клеевую смесь и прижать вытяжное устройство на заблаговременно приготовленное место и подержать пару минут пока клей схватится.

Также в процессе эксплуатации прибора важно с определённой регулярностью выполнять чистку решётки от пыли и другой грязи. Для этого подойдёт стандартный бытовой пылесос или моющее средство и тёплая вода

Виды вентиляторов для ванной

Какие из представленных на рынке вентиляторы будут лучше для обустройства ванной комнаты? Следует обращать внимание на их разновидности

Осевые модели

Устройства исполняются как колесо в цилиндрическом корпусе. По поверхности изделия расположены консольные лопасти. Конструкция зафиксирована на осевом электродвигателе. Принцип работы основывается на вращении колеса, захвате лопастями воздуха и его перемещении. Осевые вентиляторы устанавливаются в отверстия шахты.

Преимущества:

• высокий КПД — за 1 час очищается 100 кубометров;
• простота монтажа — в поверхность стены;
• функционируют без системы воздухоотводов;
• подходят для коммуникаций с низким давлением;
• эффективны в условиях переменных нагрузок;
• компактные размеры.

Минусы:

• минимальный напор;
• риски нарушения циркуляции воздуха при монтаже;
• громко работают — шумность от 30 до 50 дБ.

Совет! Чтобы повысить аэродинамические характеристики прибора, установите вначале вытяжки коллектор.

Радиальные вентиляторы

Приборы выполняются в виде спирального кожуха (пустотелого цилиндра) с лопаточным колесом. От формы лопастей зависит КПД всего механизма. Производители изготавливают несколько элементов:

• загнутые вперед по направлению движения — высокая производительность, но недостаточное отведение механических примесей и газа;
• загнутые назад — удобная регулировка скорости и хороший КПД;
• «гребное колесо» — прямая конструкция работает в условиях высокого давления и плотных примесей в воздухе.

Совет! У прямолопастных моделей — высокая шумность при низком КПД.
Радиальный вентилятор для ванной комнаты

Принцип действия вентилятора основывается на попадании воздушных масс в отверстия лопаток, направлении его радиально, сжатии и последующем выталкивании через спиральный кожух в нагнетатель.

Преимущества:

• экономия до 20 % электроэнергии;
• исключение перегрузки электросети;
• обработка 1 м3 загрязненного воздуха за 1 сек;
• стойкость к коррозии;
• наличие реле защиты и регулятора скорости;
• подключение к сети с напряжением 220-240 В;
• простота установки и обслуживания;
• минимальный уровень шума;
• почти не занимают место.

Минусы:

наибольшая эффективность только в просторных помещениях.

Центробежные установки

Мощные устройства с низким уровнем шума устанавливаются на проточную часть вентиляции. Приборы состоят из колеса с лопастями, каналов с круглым или прямоугольным сечением, механизмов всасывания и нагнетания. Воздушные массы засасываются к лопастям центробежным способом и выталкиваются перпендикулярно новой порции воздуха.

Важно! Для домашних коммуникаций подходят только канальные модели, рассчитанные на помещения от 15 квадратов. Установка центробежных вентиляторов — скрытая

Их фиксируют под потолком и маскируют накладками из гипсокартона

Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона.

Преимущества:

• надежность жестких и полужестких воздухоотводов;
• установка в центре коммуникации или перед воздухозаборника;
• работают в помещениях повышенной загрязненности;
• выдерживают постоянные перепады температуры.

Минусы:

• маленькая энергоэффективность;
• риски взрыва двигателя при колебаниях напряжения;
• необходимость дополнительного монтажа анемостата.

Крышные конструкции

Вентиляторы выполняют роль вытяжки. Конструкция представляется собой вентилятор, прокладки с виброизоляцией, электродвигатель, автоматические устройства регулировки в едином корпусе. Основной узел — осевой или радиальный с лопастями, всасывающими воздух с одной или двух сторон. Монтаж вентиляционной конструкции проводится одновременно с кровельными работами, предусматривает установку дефлекторов, труб, проходных элементов.

Преимущества:

• регулярный приток свежего воздуха;
• сохранение нормальной влажности;
• отведение специфичных запахов и влаги;
• предотвращение появления плесени;
• устранение запахов канализации.

Минусы:

• необходимость утепления в зимнее время;
• сложность монтажных работ.

Особенности принудительной вентиляции санузла в частном доме

В процессе постройки или ремонтных работ в частном доме возникает вопрос относительно того, как установить вытяжку в туалете. Есть два варианта обустройства.

Первый представляет собой естественный способ вентилирования, при этом необходимо учитывать планировку помещения и расположение остальных комнат. В каждой комнате проводиться монтаж отдельных каналов, которые потом сводятся в один выход. Чтобы воздух хорошо циркулировал, нужно вывести общую трубу над крышей на высоту не менее полуметра.

Второй вариант — механическая вытяжка в туалете и ванной. Здесь не нужно учитывать планировку дома в общем. Циркуляция воздуха будет осуществляться за счет работы вентиляторов. Выход канала планируется прямо через стену или крышу, не нужно выводить отвод в другую вентиляционную шахту.

Если монтаж вентиляции в ванной комнате слишком сложен, а туалет находится в смежном помещении, то нужно продумать специальный переход. Достаточно сделать отверстие в стене, которое максимально близко будет располагаться к месту скопления большого количества влаги. Отверстие нужно закрыть с обеих сторон пластиковыми решетками.

Далее обустраивается вентиляция в туалете. Таким образом, влага из одного помещения через отверстие в стене переходит в другое. Из второй комнаты воздух вытягивается благодаря вентиляторам. Вывод на улицу через стену не требует специальных способов обустройства. При выведении канала через крышу нужно сделать трубу немного длиннее, чтобы влажный воздух не портил деревянные элементы фасада дома.

Какой выбрать

Монтаж принудительной вентиляции с нуля

Когда устройства вытяжки изначально нет совсем и нужно начинать работы с чистого листа, не стоит пугаться. Зачастую сделать это гораздо легче, чем переделывать старую систему.

Сначала определяется способ монтажа – через стену или сквозь отверстие в потолке. Для этого нужно высчитать, какой тип будет максимально эффективным, удобным.

Способы монтажа вентиляционного канала

Первым делом, независимо от типа установки, определяется требуемая мощность, размеры отверстия под установку шахты и вентилятора. При выборе потолочной проводки канала в потолке делается отверстие под будущую шахту.

Далее она монтируется. На чердаке обустраивается отдельный вывод под воздухопровод с выходом на улицу. После подготовительных работ устанавливается вентилятор, подключается к электрической сети. Определяется метод включения/выключения кулера.

После обеспечения оттока нужно организовать стабильный приток воздуха. Иначе вентиляция будет неэффективной, и все старания будут напрасны.

Обеспечивается приток свежего воздуха путем проделывания отверстий в дверном полотне. Рекомендуется делать это внизу двери, на расстоянии 2-5 см от пола. Также возможен вариант создания вентиляционной щели. Для этого делается зазор между дверью и полом высотой 2-3 см.

Отдельно стоит упомянуть, что бывают устройства, позволяющие сделать гибрид принудительной и естественной вентиляции. Они представляют собой, как правило, корпус с вмонтированным прибором с лопастями и дополнительными решетками, которые позволяют воздушным массам двигаться естественным путем.
