Вытяжка для ванной и туалета: виды, особенности, критерии выбора прибора и устройства

Проект вентиляции начинается со сбора исходных данных

Для выполнения проекта, проектировщикам потребуется информация. Это сведения об особенностях расположения, объеме и технологиях будущего производства. В составе исходных данных уточняется:

Категория прачечной, ее местоположение (отдельно стоящее здание или встроенное, в составе гостиницы или бытового комплекса);
Уточнение оказываемых услуг. Это может быть обычная стирка или с химчисткой одежды и мебели;
Мощность предприятия (количество одежды, перерабатываемое в смену);
Строительный объем и планировка помещений;
Планируемое количество персонала и посетителей.

Из-за достаточно сложной специфики вентиляции прачечных, проекты доверяют только опытным проектировщикам, способным разобраться с проблемами неблагоприятного микроклимата. Соблюдение нормативов и профессиональный подход помогают им организовать нормальные условия работы персонала, постирки, сушки и комфорта посетителей.

Конструкция прибора

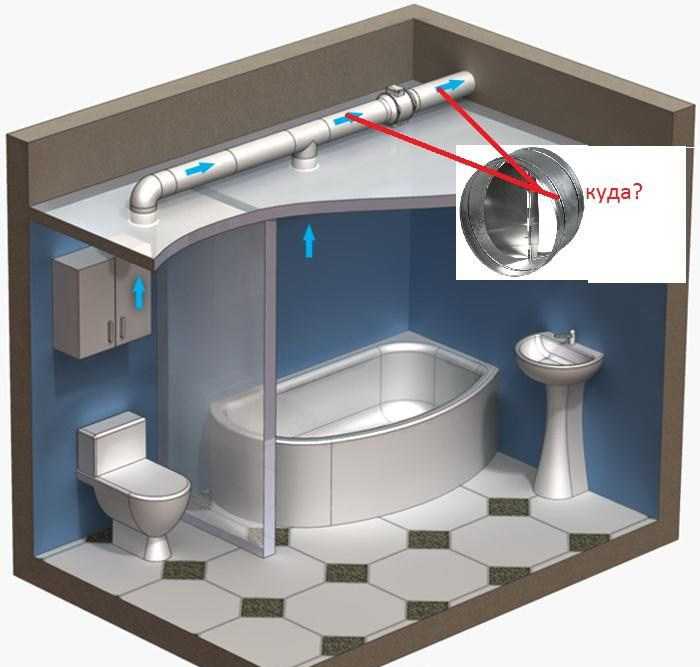

Обратный клапан у всех аналогичных устройств для использования дома делают из пластика. Специфическая конструкция клапана обратного действия широко используется в различных вытяжных системах для различных помещений и вытяжек для кухонь. Он основан на принципе работы крыльев бабочки: во время полета они распрямляются, а в остальное время находятся в сложенном состоянии. Две равные половинки надежно перекрывают подачу воздуха вовнутрь помещения после окончания работы вентилятора при помощи специальных пружин — открытие их происходит выдуваемой массой воздуха.

Эта конструкция, наряду с явными преимуществами, имеет некоторые недостатки:

на открытие створок клапана тратится энергия двигателя, поэтому КПД вентилятора немного снижается;
створки клапана не обладают достаточной герметичностью.

Но в быту такой вентилятор отлично справляется со всеми обязанностями.

Прочие параметры

Выбирая лучший вытяжной вентилятор для ванной, следует обратить внимание на параметры:

Уровень шума. Ненавязчивым будет звук до 35 дБ. Постоянный шум негативно скажется на психологическом состоянии, способствует утомлению.
Способ монтажа. Приборы могут быть накладными, потолочными, встраиваемыми. Последние пользуются спросом благодаря малозаметности, эффективности, легкости монтажа в вентиляционный канал.
Безопасность. Поскольку в вентилятор подается электроэнергия, прибор должен быть надежно защищен от влаги. Оптимальный класс защищенности — от IP44.
Дополнительные функции. Благодаря им пользователь сможет регулировать мощность, устанавливать пограничный уровень влажности в помещении для автоматического включения/выключения. Вентиляторы, оборудованные датчиком движения, автоматически включаются при посещении ванной комнаты и выключаются, если помещение пустое

Особенно важно наличие обратного клапана, благодаря которому пыль из воздуховода не проникает в помещение. Некоторые модели оснащены пультом д/у, позволяющим устанавливать режим работы прибора на расстоянии

Диаметр. Самый маленький диаметр — 80 мм, самый большой — 200 мм. Стандартные воздухообменники имеют диаметр, кратный 20 мм, поэтому устройство с d 90 мм найти будет очень сложно. Лучше взять меньший по размеру прибор, тогда не придется разбивать стену. Достаточно взять гофру нужного размера, вмонтировать в нее устройство, а оставшиеся пустоты залить монтажной пеной.

Основные характеристики

Для каждого устройства характерно наличие определенных технических параметров и особенностей оснащения. Согласно первым определяются условия эксплуатации, по вторым можно определить надежность и долговечность оборудования.

Технические характеристики включают следующее:

Диаметр подключения. По этому параметру определяются минимальные размеры отверстия вентиляционного канала для установки устройства.
Тип вентилятора. подразумевается центробежное или осевое устройство.
По мощности можно определить количество потребляемой электроэнергии за один час.
Производительность. Показатель, определяющий, какое количество загрязненного воздуха забирается за один час.
Напряжение. Эту характеристику необходимо знать, чтобы определить необходимое напряжение в сети электропитания для подключения устройства.
Шумность. По этому показателю определяют уровень шума от работы прибора. Зависит от вида используемого оборудования, качественных характеристик, вида лопастей и надежности крепления корпусных элементов.
Защищенность устройства. Любой прибор должен быть надежно защищен от механических повреждений и проникновения влаги в корпус.

К особенностям оснащения относят тип установленного электродвигателя и материал изготовления. Модели от надежных, проверенных производителей способны работать на протяжении 30 лет.

Естественная вытяжка

В большинстве случаев естественная вытяжка в ванной частного дома или квартиры планируется еще до момента самого строительства здания. Таким образом, в проекте уже намечены вентиляционные отверстия, которые представляют собой всю систему вентиляции. Выход таких каналов осуществляется на чердаке. Очень часто каналы выстраиваются из кирпича, внутри которых прокладывается труба.

Вытяжка в ванной естественного типа

Как сделать в ванной вытяжку естественного типа? Для этого необходимо учитывать следующие рекомендации:

воздуховоды должны быть вертикальными;
в каждом помещении должен быть запланирован отдельный воздуховод;
допустимо объединять в один канал воздуховоды, например, из ванной и туалета

Важно, чтобы эти помещения располагались на одном уровне;
объединять все каналы допустимо на чердаке. В случае, когда помещения находятся в разных частях дома, объединение каналов делать не рекомендуется;
для усиления вентиляционных способностей внутренняя сторона каналов должна быть гладкой

При прокладывании вентиляции следует избегать поворотов и изгибов системы;
для одноэтажных зданий рекомендуется вытяжки монтировать под потолком ванной комнаты.

Центробежный вентилятор

Центробежным вентилятором называют устройство, созданное по аналогии с высокопроизводительными промышленными приборами, обеспечивающее принудительную вентиляцию в помещениях. Лопасти этого прибора располагаются в спиральном корпусе, напоминающем улитку.

Центробежный вентилятор

Когда воздух попадает в этот кожух, он перенаправляется от центра прибора к стенкам, за счет чего создается зона повешенного давления, направляющая поток в вентиляционный канал. Опытные мастера советуют выбрать центробежный вентилятор для помещений средней и большой площади, так как производительность этого прибора даже выше, чем у осевого. Он обладает следующими характеристиками:

Высокая производительность устройства при компактном размере оборудования.
Высокий уровень КПД, не снижающийся при снижении оборотов ротора.
Низкий уровень шума, достигающийся за счет низкой скорости вращения ротора.
Дополнительные функции (датчик движения, таймер, датчик влажности воздуха) позволяют автоматизировать работу устройства, сократив расходы на электроэнергию.

Правила выбора вытяжного вентилятора

Естественная вентиляция

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

Как выбрать подходящий вариант

Прежде всего необходимо определиться со способом установки вытяжки. Различают два основных вида устройств:

настенные — монтируются в вытяжной канал напрямую, а конструкция накладывается на облицовочный материал;
канальные — устанавливаются напрямую в воздуховод из металла или пластика, который прячется за натяжным потолком или специальной конструкцией.

Остальные критерии зависят от размера помещения и личных пожеланий. Дизайн, наличие датчиков и дополнительных функций не сказывается на качестве воздухообмена, а лишь упрощает процесс взаимодействия с прибором.

Производительность вентилятора — ключевой параметр, от которого зависит качество воздухообмена. Согласно нормам СНиП, в бытовых помещениях показатель должен быть кратен 0,5 м3/час. В туалете допускается показатель от 25 м3/час, а в ванных комнатах — от 50 м3/час. Формула расчета состоит из нормы воздухообмена умноженную на объем помещения.

Для примера, возьмем ванную комнату площадью 4 квадратных метра и высотой потолка 3 метра. Общий объем рассчитывается умножением 4 на 3 и равняется 12 м3. Исходя из норм, воздух должен сменяться 10-12 раз в час. Необходимая производительность составляет 120-144 м3/час. Также следует учитывать, что наличие изгибов в вентиляционном канале или длинная трасса снижает эффективность работы устройства.

Габариты необходимо учитывать до покупки прибора. Неверно подобранное устройство не станет в приготовленный канал. Придется менять вентилятор или расширять отверстие. Наружные габариты влияют исключительно на дизайн помещения. Главное — диаметр отверстия и его глубина. Как правило, производители предлагают воздуховоды размером 100, 120 и 150 мм.

Шум является одним из основополагающих параметров, который влияет на комфорт использования ванной комнаты. Старые модели и дешевые вентиляторы характеризуются сильным шумом. Новые модели имеют специальную конструкцию, которая гасит вибрацию и неприятный звук. Как правило, уровень шума тихих приборов составляет до 26 дБ.

Из дополнительных возможностей производители предлагают следующее:

датчики движения и влаги;
таймеры включения и выключения;
индикаторы о работе устройства;
вентиляционные жалюзи и обратные клапаны;
шнуровые выключатели.

Канальный вентилятор

Канальным комнаты называют компактное электрическое устройство, которое монтируется прямо внутрь вентиляционной шахты. Прибор заключен внутри прочного корпуса, внутри которого вокруг оси вращаются лопасти, обрабатывающие воздушный поток так, чтобы он направлялся в вентиляционный канал. Небольшая цена на вентиляторы такого типа и способ монтажа делают эти приборы удобными для бытового использования. Однако, они подходят только для ванной комнаты небольшого размера, так как обладают низкой производительностью.

Канальный вентилятор

Канальный вентилятор обладает следующими характеристиками:

Прочность механизма и устойчивость к механическим повреждениям.
Устойчивость к перепадам температуры, модели выдерживают температуру до +40 градусов.
Визуально незаметное, компактное размещение, не нарушающее внешний вид отделки.
Энергоэффективность, прибор расходует минимум электричества при достаточной для маленькой ванной производительности.

Какой выбрать

Монтаж вытяжки в ванной и туалете

Рассмотрим, как сделать вытяжку в ванной и туалете эффективно и качественно. Для частного дома еще на этапе проектировки следует предусмотреть каналы вентиляции и электропроводку подключения вентиляторов. Для ванной целесообразно размещение вытяжки в углу с направлением к душевой. При этом исключаются мертвые зоны.

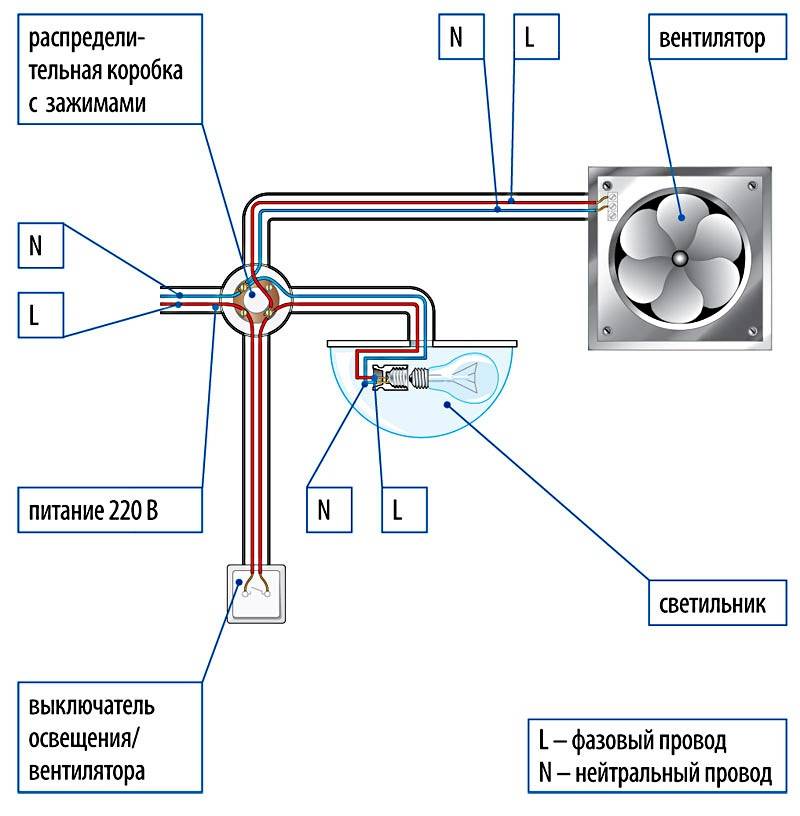

Перед установкой вентилятора выполняется прокладка проводов. Для ванной обязательно закрытого типа. Монтаж и подключение осуществляются при отключенном электричестве. Обычная установка осевого вентилятора производится следующим образом:

выполняют распаковку, изучение паспорта;
при отсутствии в комплектации крепежных элементов следует их заранее заготовить;
подготавливают место установки;
снимают существующую решетку, при необходимости расширяют отверстие, очищают канал вентиляции;
для разметки снимают панель лицевую и крышку вентилятора, выставляют его в отверстии и намечают места крепления;
плитку просверливают победитовым сверлом на малых оборотах;
в бетоне выполняют отверстие для дюбелей в режиме перфорации;
очищают отверстия, устанавливают дюбеля;
подготавливают места подводки кабеля;
закрепляют вентилятор и присоединяют электропитание;
закрывают крышку вентилятора;
проверяют свободное вращение;
производят пробный пуск;

Вытяжка для ванной либо туалета готова.

Вытяжка ванной, туалета: выбор оборудования

Вентилятор – основная часть системы принудительного воздухообмена. Особым требованиям должна соответствовать электрическая вытяжка для ванной, включая:

степень влагозащиты минимум IP45;
уровень шума ниже 35, а лучше 25…30 ДБ;
экономичность, высокая надежность.

Обычно вытяжка электрическая для туалета должна осуществляться малошумным вентилятором. Для нее эффективно периодическое включение. Системы пуска могут предусматривать работу, связанную с выключателем света. Продолжительность работы может определяться включением света либо таймером. Существуют также системы управления от датчика движения.

Аналогичные системы автоматики предусматривают вытяжки для ванной, но лучшей является система вентиляции ванной с управлением от датчика влажности. Управление по влажности реализует лучшие климатические показатели. Можно рекомендовать надежные модели с управлением по влажности от Maico или Helios.

Для надежности, долговечности, снижения шума следует подбирать модели вентиляторов, оснащенные шарикоподшипниками. Чаще применяются вентиляторы осевого типа. На первых этажах высоток, при установке на сложные вентиляционные сети отдают предпочтение центробежным моделям. Нередко используется канальный тип с уменьшенной шумностью.

При выборе производительности ориентируются не на минимальные нормативы, а на часовой воздухообмен порядка 6…8. Типичные производительности, по которым подбирается вытяжка в ванной комнате и туалете составляют 60…250 кубометров за час. При монтаже на существующий вентиляционный канал габариты модели должны отвечать размерам решетки входа. При выборе осевых вентиляторов лучшие показатели шума демонстрируют модели с большей крыльчаткой и меньшими оборотами.

Вентилятор вытяжной с оснащением обратным клапаном при работе на общую вытяжную шахту отсекает посторонние запахи. Однако он перекрывает естественную вентиляцию. Применение таких моделей обязательно при обустройстве вытяжки на улицу. В этом случае обратный клапан воспрепятствует попаданию холодного воздуха зимой.

Установка вентиляции своими руками: что нужно знать

Установка вентиляции самостоятельно

Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!

Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.

В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.

Правила монтажа вентиляции в доме

Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.

Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.

Виды коробов для вентиляции:

пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.

Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.

Как выбрать подходящий вариант

Прежде всего необходимо определиться со способом установки вытяжки. Различают два основных вида устройств:

настенные — монтируются в вытяжной канал напрямую, а конструкция накладывается на облицовочный материал;
канальные — устанавливаются напрямую в воздуховод из металла или пластика, который прячется за натяжным потолком или специальной конструкцией.

Из дополнительных возможностей производители предлагают следующее:

датчики движения и влаги;
таймеры включения и выключения;
индикаторы о работе устройства;
вентиляционные жалюзи и обратные клапаны;
шнуровые выключатели.

Выбор прибора и устройства для организации системы вентиляции

Выбираем модель вентилятора

Чтобы приобрести устройство, которое будет полностью справляться со своими обязанностями, нужно знать некоторые характеристики:

Электрическая вытяжка для ванной обязана отвечать нормам безопасности, находиться в герметичном корпусе. Капли воды и брызги часто достигают потолка, потому даже потолочная вытяжка для ванной должна быть полностью защищена от воздействия паров жидкости;
Соответствие прибора стандартам качества, наличие сертификатов, гарантийные документы и указания на классность прибора (защита не менее IP-34) – это залог безопасности конструкции и долгого срока безупречной эксплуатации;
Производительность вытяжки – еще один обязательный элемент. Если устанавливается вытяжка из туалета через ванную, значит, конструкция будет обрабатывать немалые воздушные массы, а такой прибор, как вентилятор диаметральный, обладает предельно низким КПД и попросту не справиться с задачей.

Мощность прибора также важна. От нее напрямую зависит производительность. Если электрическая вытяжка в ванную дополнена датчиками влажности, таймерами или другими аксессуарами, мощность должна быть выше средней!
Размеры. Вытяжка в ванной должна быть компактной. Даже если площадь помещения позволяет установить климат-контроль, то не следует подвешивать огромный прибор, это неэстетично и полностью портит вид помещения.

Качество прибора не зависит от мощности и производительности, а также внешней красоты

Чтобы принудительная вытяжка в ванную работала долго, стоит обратить внимание на отзывы покупателей и стандарты качества компании-производителя;

Уровень шума – один из главных критериев. Согласитесь, размер вытяжки для ванной не так важен, как шум лопастей

Совсем неинтересно омрачать вечернюю ванну завываниями пропеллера, потому предельный порог шума должен быть не более 25 дБ, не выше!

Стоимость прибора должна быть оптимальной. Если продавец навязывает умопомрачительно дорогой продукт, объясняя, что «дешевле вы не купите», это не тот магазин. Всегда можно подобрать простой и доступный по стоимости вытяжной вентилятор, который отлично справиться со всеми своими обязанностями.
