Вытяжка для мангала и барбекю своими руками

Самостоятельное изготовление металлической и кирпичной вытяжки для мангала

Мангал является незаменимым атрибутом дачного отдыха. В загородном строительстве сегодня особую популярность приобрела установка барбекю в беседках или на верандах. И если уличный вариант жаровни не требует дополнительных приспособлений, то в конструкциях с крышей нужно обязательно сделать вытяжной зонт для мангала.

Вытяжка для мангала может быть изготовлена из металла или кирпича:

Второй вид отличается безопасностью, привлекательным внешним видом и долговечностью. Его слабые места – сложность установки и дорогостоящий материал.

В данной статье мы подробно расскажем о том, как правильно выбрать и изготовить вытяжку для использования мангала в помещении или на открытом воздухе.

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи. Если самодельный мангал без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато. Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала. Инструменты и материалы.

Лист железа 3 мм.

Металлические уголки 20х20х3 мм.

Заклепки, шурупы, термостойкая краска.

Угловая шлифовальная машинка(болгарка) с дисками для резки металла.

Сварочный аппарат, электроды, маска.

Дрель с насадками для бетона.

Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см.

Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками.

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки.

Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

Свариваем из металлических уголков 2 боковые стороны базы вытяжки:

Затем к ним привариваем уголки для задней поверхности базы мангала:

Собираем нижнюю часть купола вытяжного зонта для мангала:

Привариваем на нее уголки задней части купола мангала:

Собираем боковые части купола вытяжки для мангала:

Собираем трубу:

После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.

Размечаем металл для обшивки вытяжного зонта:

Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:

Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):

Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.

Размечаем и вырезаем металл для обшивки купола вытяжки:

Обшиваем трубу вытяжного зонта для мангала:

Окрашиваем вытяжку мангала термокраской.

Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).

Устанавливаем купол, закрепляя его заклепками на кромку базы.

Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

Труба может быть как готовая металлическая, так и кирпичная.

Кроме того, вместо П-образной базы, можно сделать угловую:

Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

Кроме кирпича вытяжку часто оформляют диким камнем.

Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.

Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

КАКОЕ ВАШЕ МНЕНИЕ?

вытяжки для кухни 60 см |
вытяжки кухонные 90 см |
кухонные вытяжки 50 см |
вытяжка эликор аметист |
вытяжка эликор вента |
эликор интегра |
elikor квадра |
elikor оникс |
эликор оптима |
эликор ротонда |
elikor эпсилон |
эликор аквамарин |
эликор бельведер |
другие |
вытяжки плоские |
вытяжки подвесные |
классические вытяжки |
купольные вытяжки |
вытяжка угловая |
угольные вытяжки |
вытяжка встраиваемая в шкаф |
как выбрать вытяжку на кухню |
лучшие кухонные вытяжки |
кухонные вытяжки отзывы |
угольный фильтр для вытяжки |
установка вытяжки |
короб для вытяжки |

Контакты

Официальное представительство Elikor Эликор в Москве

Единый тел. +7 495 268-02-32

Изготовление вытяжки для мангала своими руками

Первая категория нередко реализуется в виде многофункционального барбекю-комплекса со встроенными механизмами для вывода продуктов сгорания, но при необходимости можно и своими руками установить вентилятор на мангал. неотъемлемым атрибутом является жаростойкий искрогаситель, монтируемый на вершину трубы.

иметь вентиляционный канал;
иметь, так называемый, гаситель искр;
некоторые другие функции, которые помогут выводить дым из помещения.

Архитектура и эстетика беседки в большинстве случаев не позволяет внедрить в конструкцию высокую и толстую трубу, поэтому лишь установка вытяжного вентилятора поможет использовать мангал в комфортных условиях под крышей, в окружении стен. Чтобы надежно удалить дым, высота выводного конца трубы от земли должна быть не менее 3 м. Мангал в Гараже с Вытяжкой Своими Руками

Какой материал выбрать Наличие вентилятора для мангала означает, что приготовление блюд «с дымком» будет проходить в комфортных условиях, при желании можно здесь же обустроить обеденную зону – все продукты горения будут покидать помещение через вытяжку. Минусом может стать лишь необходимость тщательного проектирования перед началом сборки системы. Модели могут продаваться как в комплекте с определенными видами основного оборудования, так и отдельно. Объем купола должен минимум на треть превосходить рабочий объем вытяжного оборудования, это условие неизменно для обеспечения своевременного сбора и вывода газов.

Назначение

Вытяжка нужна для полноценной работы тандыра. Ее основное назначение – быстрое удаление дыма с помещения, образовавшегося при работе устройства.

Вытяжка также позволяет обеспечить качественную вентиляцию. И последняя ее важнейшая особенность – создание условий для лучшей тяги. Так, тандыр лучше работает с зонтом, который прекрасно притягивает чистый воздух, удаляя задымленный, что улучшает функционирование печи.

Что касается оформления, вытяжка для тандыра может быть простой или очень красивой, оформленной в восточном стиле

Если выбирается стилизованная модель, она еще и поможет разбавить дизайн, создать акцент, привлечь внимание к уникальному восточному атрибуту

Изготовление металлической вытяжки для мангала из глины

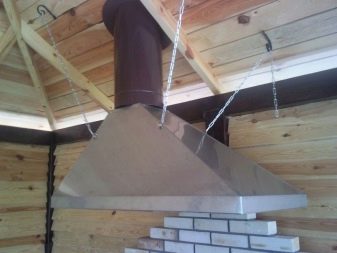

Данный вид вытяжек очень часто устанавливают в беседках с барбекю

Но обязательно стоит обратить внимание на то, что в таком случае материал крыши в месте стыковки с трубой должен обладать огнеупорными свойствами

Такую вытяжку принято делать в виде усеченного конуса или куполообразного навеса, в центре которого проделано отверстие, в которое уходит загрязненный воздух и копоть. На задней стенке дымохода лучше сделать маленький изгиб, который профессионалы называют зубом. Такая конструкция улучшить вывод дыма. Над дымоходом можно установить защитный козырек, чтобы в трубу не попадали никакие осадки.

Чаще всего самодельную вытяжку изготавливают из двухмиллиметровой стали в виде листов. Если данного материала под рукой не оказалось, то можно взять другой листовой металл. Хорошо подойдет медь.

Следует знать, что отверстие конструкции вытяжки должно плотно соединяться с трубой, чтобы не было никаких зазоров. Длина трубы вытяжки должна составлять хотя бы два метра. Трубы, изготовленные из асбестобетона, для такой конструкции не подойдут.

Для сооружения дымоотвода понадобиться:

Болгарка.
Метр.
Молоток.
Сварочный аппарат.
Инструменты для клепальных работ.

При отсутствии опыта работы с металлом, лучше всего сделать самую простую форму вытяжки, в виде усеченной пирамиды. Во время установки вытяжки следует помнить, что она не должна контактировать с коммуникациями помещения, такими как газовая труба или электропроводка.

Пошаговое изготовление

Чертеж металлической вытяжки

Вытяжку для мангала в беседке можно сделать своими руками. Требуется умение работать со сварочным аппаратом. Пошаговая инструкция довольно проста.

Разрабатывают чертеж.
Очищают уголки от смазки, нарезают по размерам.
Сваривают из металлического профиля и уголков нижнюю базу – более узкое отверстие купола.
Собирают нижнюю часть, более широкую. По форме она напоминает каркас для ящика с невысоким бортиком.
Приваривают на уголки на обе рамы боковые элементы. Получается некоторое подобие четырехгранной пирамиды с прямоугольным основанием.
Таким же образом собирают каркас для дымосборника – части трубы нужного сечения.
После того как швы остынут после сварки, их обрабатывают шлифовальным диском. Рекомендуется окрасить конструкцию термостойкой краской.
На листе стали или профлисте размечают составляющие зонта и дымосборника и режут металл. Загибают кромки. Дымосборник обшивают сразу. Крепят листы заклепками.
В каркас вытяжки устанавливают диагонально металлический лист. Эта пластина улучшает тягу. Закрепляется она в нижней прямоугольной части зонта.
Вырезанными фрагментами обшивают каждую сторону вытяжки и фиксируют заклепками.
Готовое изделие окрашивают термостойкой краской.

Выбор материалов

Вытяжку из металла рекомендуется крепить строго по центру, чтобы она нависала над оборудованием. Труба закрывается козырьком, для предохранения от попадания влаги. Материал обычно используется – медь или нержавеющая сталь, которые лучше всего противостоят коррозии. Такие материалы могут эксплуатироваться в течение длительного периода времени.

Для вытяжки также применяют красный или шамотный кирпич, который имеет не менее хорошие технические показатели. Раствор, используемый для кладки, делается в пропорциях 1: 3, где 1 – это цемент марки не ниже 400, и 3 доли – это сеяный песок.

Комплектующие

Комплектующие для создания вытяжки для большого мангала требуются такие:

труба;
искрогаситель;
жироуловитель;
вентилятор с мотором.

Все компоненты собираются из разных источников. Мангальный вентилятор можно приобрести в магазине, искрогаситель и жироуловитель несложно изготовить из металлического листа. Самый важный элемент – труба, которая должна соответствовать рабочей мощности устройства. Если сечение будет слишком маленьким, то продукты горения будут попадать в помещение, что крайне нежелательно. Перед созданием вытяжки требуется сделать подробный чертеж и провести тщательные расчеты.

Построение чертежей

Правильно составленный чертеж – это гарантия безупречной работы устройства в течение многих лет

Сечение трубы и вес мангала, – это главные параметры, которые необходимо принять во внимание во время проработки плана-схемы. Начинать построение чертежа следует с эскиза и нанесения базовых размеров мангала

Исходя из этих цифр, можно будет дальше рассчитать и вычертить вытяжку. Правильно составленный чертеж позволит также рассчитать количество необходимого материала. Избежать его перерасхода.

Инструкции по сборке

Сначала собирается купол. Затем собирается и закрепляется труба.
После окончания сварочных работ швы обрабатываются болгаркой. Готовая поверхность покрывается противопожарным антикоррозийным праймером.

Затем следует разметить металл, который пойдет на обшивку вытяжного зонта. На углу верстака загибаются листы. Металл крепится на базу с помощью клепок и болтов;
В купол по диагонали рекомендуется поместить металлическую пластину (размер 98 х 35 см), которая будет способствовать улучшению тяги. Отступ от кромки следует делать порядка 1,5 см, за эти края пластина будет крепиться.
База монтируется на мангале с помощью анкеров или специальных саморезов. После устанавливается купол и закрепляется труба при помощи заклепок.

Под нее потребуется массивное прочное основание, чтобы не возникло в период эксплуатации деформации или перекосов. Вытяжные зонты из кирпича создаются по простому принципу: варится каркас из металла, который обкладывается огнеупорным материалом.

Нередко вытяжка может быть декорирована диким камнем. Металлический зонт может быть обшит также деревянными панелями; между панелями и металлом должна присутствовать термическая прокладка.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Ошибки новичков

Главное, чтобы дым уходил через вытяжку при хорошем пламени

Недочеты при разработке и установке вытяжки становятся заметными сразу же после начала эксплуатации. Большинство из них достаточно легко исправить.

Чтобы надежно удалить дым, высота выводного конца трубы от земли должна быть не менее 3 м. Если высоты недостаточно, дымоход наращивают.
Нередко при розжиге дым вообще не уходит в вытяжку. Это не ошибка монтажа. Пока пламя не разгорится достаточно сильно, плотность дыма не отличается от плотности воздуха и поэтому не создается разница в давлении.
Если дым не вытягивается и при хорошем пламени, скорее всего, сечение трубы недостаточное. В этом случае меняют дымоход. Если теряется только часть дыма, поможет установка вентилятора.

Вытяжка над мангалом – обязательный элемент стационарной конструкции. В противном случае удовольствие от вечеринки может быть сильно испорчено неприятными запахами и дымом.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.
Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

Металлические дымоходы для: 1) мангала, 2) барбекю

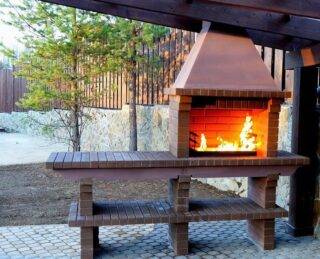

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Установка барбекю с вытяжкой

Дымосборник, дополняющий мангал или барбекю, защищает дом, приусадебный участок от дыма. По этой причине начинает расти популярность не только садовых мангалов, но и внутренних. Барбекю для приготовления еды отличается от обычного костра наличием вытяжки. Дымосборник должен быть качественным, его можно купить готовым либо создать своими руками.

Сделать вытяжку для мангала своими руками несложно, если выполнять общие рекомендации. При выборе дымохода для барбекю следует учесть тип устройства для приготовления пищи. В целом вытяжка должна соответствовать особенностям конструкции барбекюшницы. Если она сильно дымит, то в сборке дымохода и системы в целом есть какие-либо нарушения.

Мангал, изготовленный своими руками, представляет собой простую конструкцию — это ящик, имеющий отверстия снизу. Тепло обычно воздействует на приготавливаемый продукт не только сбоку, но и снизу. Поскольку воздух сквозь отверстие обычно поступает в небольшом объеме, любителями шашлыков обычно осуществляется охлаждение углей путем обмахивания газетой.

Гриль, изготовленный на производстве или созданный самостоятельно, в отличие от барбекю, позволяет регулировать воздушный приток. Принципиальные различия в устройствах гриля и барбекю отсутствуют. Конструкция гриля отличается тем, что имеет крышку. Если ее не использовать, устройство превращается в барбекю. Продукты в гриле, прикрытые крышкой, подвергаются обработке целиком, а барбекю позволяет осуществлять обработку продуктов только снизу.

Устройства для обработки мясных продуктов на огне делаются любителями мастерить эти устройства своими руками. Они делятся на следующие виды:

одноразовые;
разборные;
переносные;
стационарные.

Некоторым умельцам несложно смастерить гриль из старой бочки или баллона из-под газа. Устройство для приготовления блюд тесно взаимосвязано с вытяжкой. Чтобы сделать ее, необходимо учесть это в первую очередь.

Как сделать вытяжной зонт из металлических листов

Как сделать вытяжку для мангала, не потратив на этого много времени и средств? Легкая и прочная вытяжка над мангалом в беседке получится из следующих материалов:

Железо. Толщина листа 3 мм.
Несколько металлических уголков.
Не обойтись без сварочного аппарата. Для защиты глаз и лица потребуется маска.
Дрель, оборудованная насадками для смешивания бетона.
Шурупы.
Заклепочник и болгарка с дисками, подходящими для резки металлических листов.
Термостойкая краска.

Вытяжные зонты для мангала сооружают из металлических уголков. Сначала сваривают остов, а затем обшивают его металлическим листом. Для беседки среднего размера достаточно сделать вытяжку высотой 1,5-2 м. Она подходит для мангала, имеющего размер 105х60 см. Для сварки потребуется аппарат. Кроме того, для данного оборудования нужно подготовить электроды.

Если говорить о конструкции, то вытяжной зонт состоит из 3 частей, среди которых:

Труба для отвода дыма.
Вытяжной купол для гриля, имеющий внутреннюю перемычку. Она необходима для улучшения тяги.
Основание. Оно монтируется на мангал.

Очень красиво выглядят купол для вытяжки, который сделан из листовой меди. Но нужно учесть, что изготовление купола из меди будет сложным, если за него возьмется новичок. А вот сделать вытяжку своими руками из простого листового железа можно без помощника, но это потребует больше времени.

Запрещено использовать в строительстве асбоцементные трубы. Материал, из которого они созданы, термоустойчив, но он опасен для здоровья. На участке может быть установлена вертикальная металлическая труба для вытяжки.

Еще перед началом строительства необходимо определиться с тем, как будет установлен металлический зонт вытяжной. Он может быть подвешен к потолку беседки, в этом случае для фиксации будут использоваться цепи. Другим вариантом станет установка вытяжки на стойках над очагом. Вытяжная труба при этом будет проходить через центр кровли беседки. Кроме того, зонт вытяжной может быть установлен на мангал. Лучше позвать помощника, тогда работа будет сделана быстрее.

Устанавливая вытяжной зонт дымовой, следует обратить внимание на материал крыши. В тех местах, где она прилегает к трубе, нужно использовать огнеупорные материалы

Например, хорошим вариантом станет оцинкованная крыша.

Дымосборник из металла может иметь в сечении квадратную или прямоугольную форму. Он функционален, обладает отличной аэродинамикой, поэтому хорошо улавливает дым.

Чтобы изготовить вытяжку из металлического листа, необходимо сделать следующее:

Почистить металлические уголки, для этого нужно тряпкой снять с них заводскую смазку.
Опираясь на чертежи, осуществить разметку материала.
Болгаркой разрезать уголки на части. Работать нужно в защитных очках.
Выполнить сборку всех элементов и сварить части конструкции.

Вытяжка самодельная может быть сделана из нержавейки или другого материала. Перед эксплуатацией железо нужно покрыть термостойким антикоррозийным покрытием. Над трубой рекомендуется сделать колпак.

Третий способ: использование промышленной вытяжки для мангала

Промышленная вытяжка для мангала состоит из вентилятора и системы воздуховодов, которые обеспечивают отвод воздуха наружу. Она эффективно удаляет дым, запах и жирные частицы, что позволяет поддерживать воздух в гараже чистым и безопасным.

При выборе промышленной вытяжки для мангала важно обратить внимание на ее мощность и производительность. Они должны быть достаточными для эффективного удаления дыма и запаха. Также необходимо учесть размеры гаража и расстояние от мангала до вытяжки

Также необходимо учесть размеры гаража и расстояние от мангала до вытяжки.

Установка промышленной вытяжки может потребовать профессиональных навыков и знаний. Чтобы достичь наилучшей эффективности, рекомендуется проконсультироваться с специалистами или монтажной компанией.

Промышленная вытяжка для мангала — надежное и эффективное решение, которое поможет поддерживать чистый воздух в гараже и эффективно удалять дым и запахи. Благодаря ее использованию, вы сможете наслаждаться приготовлением мангала в уютной и безопасной атмосфере своего гаража.

Пару слов о складных мангалах

Складной мангал представляет собой облегченную жаровню, которую можно легко перемещать и устанавливать в нужном месте, в том числе и в беседке. Лучшим материалом для его изготовления считается нержавеющая сталь, оптимальная толщина стенок — два миллиметра.

Более тонкие листы будут быстро прогорать, толстые значительно увеличат вес конструкции. Для улучшения процесса горения по периметру нижней части жаровни проделываются сквозные отверстия. Через них угли могут выпасть на пол беседки и воспламенить его

Кроме того, складной мангал легко опрокидывается, так что пользоваться им нужно очень осторожно

Преимущества

Тем не менее, складной мангал имеет определенные преимущества. К ним относятся:

маленький вес, облегчающий транспортировку;
в разобранном виде мангал легко укладывается в багажник автомобиля;
небольшая стоимость.

Большим плюсом складного мангала является возможность его использования без обустройства вытяжки.

Небольшая по размерам жаровня не образует много дыма в процессе приготовления мяса. Как правило, складной мангал устанавливают в беседках, представляющих собой навес без стенок. В закрытых беседках его нужно оборудовать вытяжкой.

Металлическая вытяжка для очага

Вытяжной зонт из металла имеет очень простую конструкцию. Его можно устанавливать над любым видом барбекю. Такую модель можно приобрести в магазине или сделать самому.

Преимущества металлического вытяжного зонта:

Компактные размеры.
Возможность установки в любой беседке или на открытом воздухе.
Простая технология вывода дымохода на крышу и соединения с другими домашними коммуникациями.

В магазинах вытяжные зонты зачастую представлены со встроенными дополнительными функциями – вентилятор для мангала, очистка воздуха и пр. Такие модели целесообразно покупать для регулярного использования в закрытых помещениях (к примеру, при установке мангала в ресторане или в доме). Для дачного отдыха вполне подойдёт и вытяжка с самой простой конфигурацией.

Недостатки металлической вытяжки состоят в нескольких пунктах:

Регулярная чистка.
Возможно нагревание при использовании.

Вытяжной зонт из железа своими руками

Если вы обладаете навыками работы с металлом и имеете у себя необходимые инструменты, можно изготовить простой вариант вытяжки для мангала своими руками. Здесь мы приведём наиболее простую инструкцию по его сооружению.

Дымосборник для мангала состоит из трёх частей: основания, купола с внутренней перемычкой и трубы. Чтобы сделать эту конструкцию своими руками, вам потребуются:

металлические листы толщиной 2–3 мм;
железные уголки 20х20, аналогичной толщины;
шурупы;
заклёпки;
термостойкая краска;
болгарка с насадками для резки металла;
сварочный аппарат;
дрель с насадками для бетона;
заклепочник.

Сначала необходимо изготовить уголки и сделать из них каркас, который впоследствии будет обшит железными листами.

Каркас нужно начинать с нижней части, которая будет служить опорой вытяжки и закрывать место жаровни с трёх сторон. Её размер нужно определять в соответствии с габаритами мангала. Как правило, эта часть состоит из задней и двух боковых стенок. Оптимальная высота основания – 50–60 см.
Следующий элемент – купол, представляющий собой усечённую пирамиду. Его габариты нужно рассчитать таким образом, чтобы нижняя часть полностью нависала над очагом, а объем купола в несколько раз превышал объем мангала.
Внутри купола, к задней части под наклоном следует приварить металлическую пластину, которая будет способствовать лучшей тяге.
Труба дымохода может быть простой прямоугольной или круглой формы. Она должна быть достаточной высоты, чтобы дым не попадал в помещение, а выводился наверх.
После создания каркаса, нужно обшить его металлическими листами. Затем необходимо покрыть части конструкции огнеупорной краской.
Все элементы последовательно устанавливаются на основу и закрепляются заклёпками.

С началом использования самодельного мангала с трубой, дачники могут обнаружить проблемы, вызванные недостаточной проработкой модели изделия:

Дым выводится слишком низко и препятствует нахождению возле очага. Во избежание этого, нужно рассчитать высоту вытяжки так, чтобы верхняя часть трубы находилась на высоте трёх метров от земли.
Вытяжка не втягивает дым от мангала, он витает по комнате. Для правильной работы дымохода, необходимо, чтобы температура дыма была выше, чем температура воздуха (изначально они практически равны). Стоит просто подождать, пока угли достаточно разгорятся.
