Проект и расчет системы вентиляции кафе в жилом доме

Основные требования к вытяжкам над газовыми плитами в многоквартирных домах

Хотим обратить ваше внимание, что новые поправки касаются только оборудования с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции

Общие требования к кухонной вытяжке над газовой плитой следующие:

• Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже.
• Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае, работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже.
• Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования.

В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.

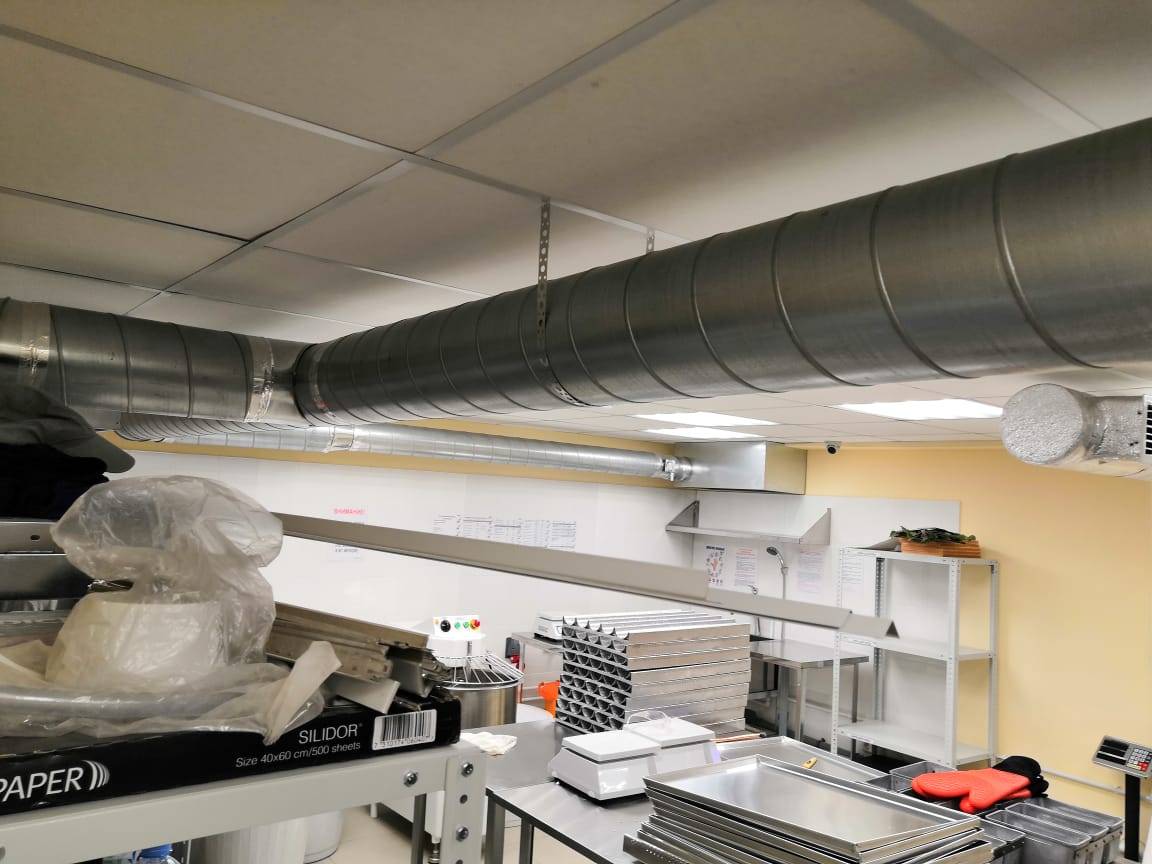

Общие правила проектирования и монтажа вентиляции

Чтобы свести к минимуму нарушения в работе вентиляции, риск возникновения опасных ситуаций или дискомфорта для гостей, необходимо следовать общим рекомендациям по оборудованию системы воздухообмена:

• Оградить воздушной завесой зону для курящих посетителей заведения.
• Не соединять с общей вентиляционной системой вентканал санузла, склада и горячего цеха. И также запрещено объединять воздухообменные сети кафе с жилым домом.
• Поток воздуха не должен быть направлен на места для гостей.
• Для соблюдения правил пожарной безопасности необходимо теплоизолировать вентканалы с горячим воздухом .
• Герметизировать соединения частей воздуховодов.
• Оснастить жировыми фильтрами локальные вытяжки горячего цеха.
• Предусмотреть люки для технического обслуживания вентиляционных каналов.
• Для сборки каналов использовать только стальные трубы с антикоррозийной обработкой .

Особенные нормы проектирования предъявляются к встроенным кафе и ресторанам в жилых домах. Прокладку вентканала необходимо согласовать с жильцами.

Зоны для обязательной вентиляции

При проектировании обязательно учитывать разделение не несколько зон:

• кухонное помещение;
• санитарные помещения;
• зал для посетителей;
• подсобные и складские помещения.

Для качественного проектирования следует учитывать следующие характеристики:

• количество посадочных мест;
• численность персонала;
• планировка обеденного зала ресторана;
• количество единиц техники, вырабатывающих тепло, и их технические характеристики;
• если есть зона для курения, то ориентировочное количество курильщиков в ней.

В заведениях, рассчитанных на количество мест менее 50, допускается проектирование и монтаж вентиляции в виде одной приточной системы и индивидуальные вытяжные системы для зала и кухни. В помещениях, рассчитанных на большее количество посетителей, нормативы предусматривают реализацию индивидуальных систем на каждую зону.

Регламент обязывает обеспечить подачу свежего воздуха для сотрудника кафе или ресторана в рамках 60 кубических метров в час, для посетителей – около 30 кубических метров в час. Не стоит забывать и о курильщиках. Если в заведении есть зал для курения, то в нем воздухообмен для одного человека должен составлять около 110-120 кубических метров в час.

Показатели норм воздухообмена:

Воздушный баланс – это организация перемещения воздушных потоков в требуемом направлении. В проекте системы должна стоять задача выброса загрязненного воздуха наружу без распространения в другие части здания. Обеспечение перемещения воздуха от зала ресторана в направлении кухни должно соблюдаться при положительном давлении в зале. В кухне ресторана при этом требуется наличие отрицательного давления.

Планировка обеденного зала ресторана влияет на организацию кондиционирования помещения. Крайне не рекомендуется подача холодного воздуха в места расположения столов с людьми. Приоритетно использование оборудования замаскированного типа.

Вентиляция в ресторане обладает отличительной особенностью: приток свежего воздуха в помещение зала должен превосходить объем воздуха, который удаляется из помещения при помощи вытяжек. В производственных помещениях, прежде всего в кухне, по причине наличия паров, нагретого воздуха и специфических запахов, существует необходимость преобладания оттока воздуха над притоком. Это исключит их попадание в помещение зала с посетителями.

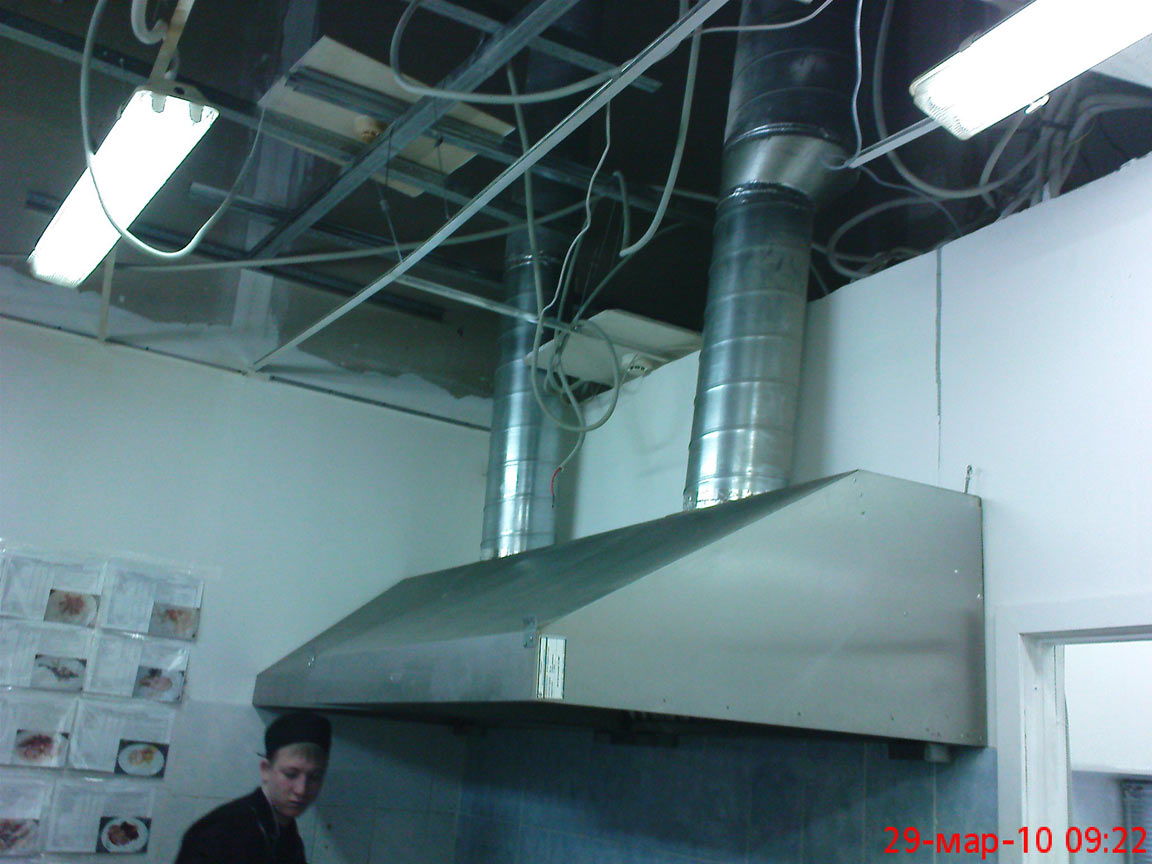

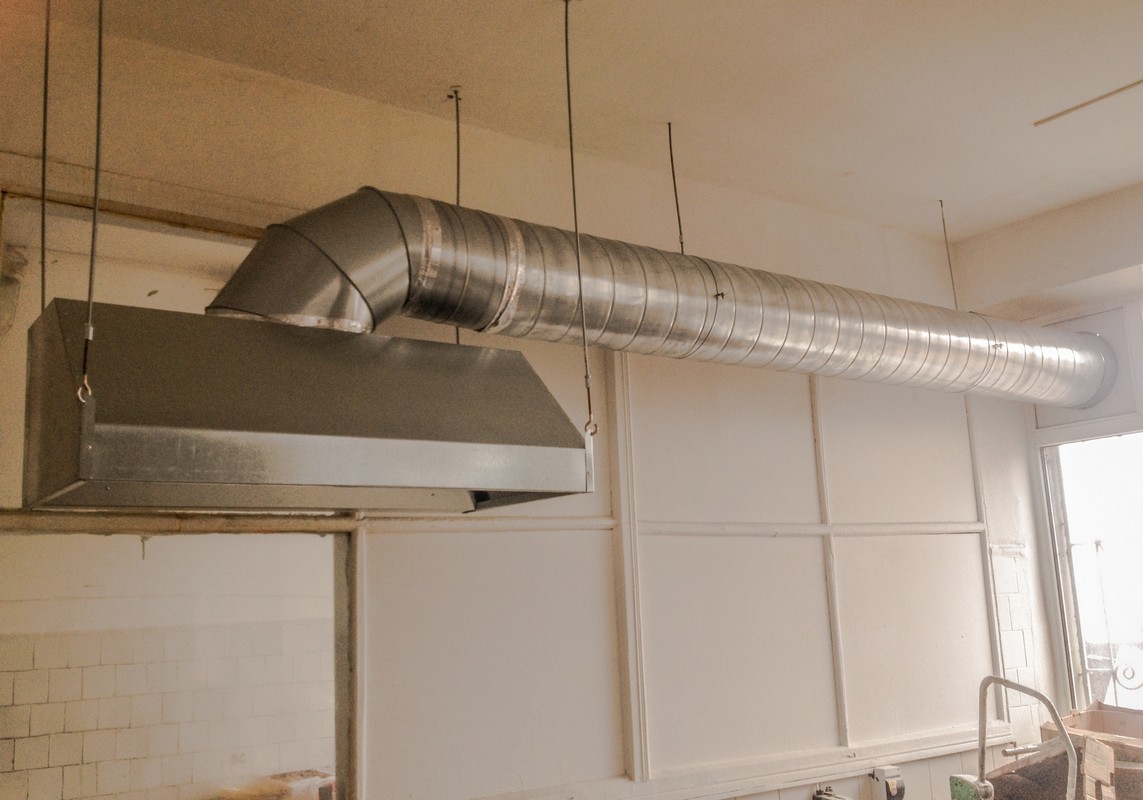

Вентиляция в столовой, ресторане или кафе должна, в первую очередь, обеспечивать отличную циркуляцию воздуха на кухне, поскольку на пищеблоке расположено много плит, горячих поверхностей, фритюрниц и прочего производственного оборудования, которые выделяют большое количество тепла. Образуется пар и копоть, конденсат, капли масла. Для устранения этих загрязнений над рабочими поверхностями плит устанавливаются вытяжки повышенной мощности. Это вытяжные зонты. Принцип работы этих агрегатов довольно прост: нагретый загрязненный воздух поднимается вверх и захватывается зонтом, площадь рабочей поверхности которого должны быть немного больше рабочей поверхности (приблизительно на 15 сантиметров). Затем воздух проходит сквозь фильтры и далее направляется наружу по сети воздуховодов.

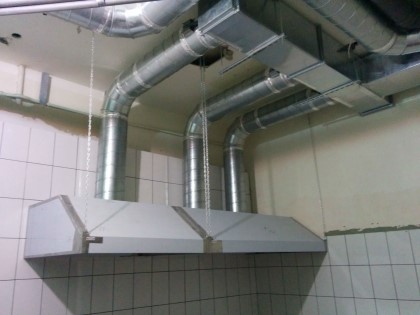

Функционирование вентиляции кухни ресторана обусловлено решением нескольких задач:

• устранение тепла от нагретых элементов кухонной техники;
• отведение паров, дыма;
• понижение влажности в кухне;
• удаление «неприятных» запахов.

Вентиляция в ресторане реализуется при помощи механических приточных, вытяжных и совместных приточно-вытяжных систем. Приточно-вытяжной тип установок, как показывает практика, является лучшим выбором, так как он работает тихо, имеет небольшие габариты.

Пример реализованного проекта вентиляции ресторана №1

Исходные данные:

• Расчётный воздухообмен горячего цеха 2600 м3/час.
• Зал 1 на 50 человек;
• Зал 2 на 25 человек;
• Зал 3 на 25 человек.

Рассмотрим три различных варианта, которые для удобства сведём в таблицу:

Расчет систем вентиляции	Вариант 1 Курение запрещено	Вариант 2 Курение разрешено в залах 2, 3	Вариант 3 Курение во всех залах
Торговая зона
Приток залы для некурящих	4000 м3/час	2000 м3/час	–
Приток залы для курящих	–	5000 м3/час	10000 м3/час
Вытяжка залы для некурящих	2400 м3/час	400 м3/час	–
Вытяжка залы для курящих	–	5000 м3/час	10000 м3/час
Общий приток/вытяжка в торговую зону	4000/2400 м3/час	7000/5400 м3/час	10000/10000 м3/час
Технологическая зона
Приток горячего цеха	1000 м3/час	1000 м3/час	2600 м3/час
Вытяжка горячего цеха	2600 м3/час	2600 м3/час	2600 м3/час
Общий воздухообмен
Общий воздухообмен приток/вытяжка	5000 м3/час	8000 м3/час	12600 м3/час

Описания конкретных решений

Рассмотрим реализацию указанных трёх вариантов притока и вытяжки в торговые залы на основе вентиляционных агрегатов с роторными рекуператорами тепла. Рекуперация (передача тепла удаляемого воздуха поступающему) является одним из важных способов экономии природных ресурсов и уменьшения выделенной и потребляемой мощности

Обращаю внимание, что воздух, удаляемый из горячего цеха, не проходит через рекуператор, так как он содержит большое количество примесей, которые быстро выведут из строя фильтр и сам рекуператор. Результаты сведены в табл.№2

Таблица №2

№ п.п.	Вариант использования торговых залов	Воздухообмен Приток/ вытяжка м3/час	Суммарная мощность обогрева (кВт)	Эффективность обратной передачи тепла (кВт)	Эффективность использования рекуператора
1.	Курение запрещено	4000/2400	31	52	1,67
2.	Курение в залах 2,3	7000/5400	41	113	2,76
3.	Курение во всех залах	10000/10000	40	193	4,83

В последней колонке приведена эффективность использования рекуператора по следующему показателю: «отношение мощности полученной за счёт обратной передачи тепла к реально затраченной».

Как видно из примеров, в том случае, когда объёмы приточного и вытяжного воздуха различны, эффективность рекуперации снижается, тем больше, чем существеннее эта разница. Максимума эффективность рекуперации достигает в том случае, когда объёмы поступающего и удаляемого воздуха равны. В нашем примере это вариант, когда курение разрешено во всех залах. Несмотря на столь обнадёживающий результат (ещё бы, воздухообмен гораздо больше, энергопотребление почти такое же, эффективность использования рекуператора максимальная) я бы не спешил рекомендовать этот вариант к использованию по ряду причин, основные из которых следующие.

• Расчет систем вентилиции наиболее важный этап всей работы. Перетекающий воздух не должен идти из помещений, где происходит курение, так, как запах табачного дыма отрицательно скажется на вкусе приготовляемой пищи. Это означает, что невозможно создать требуемое разрежение 60% в горячем цеху, а приточная установка технологической зоны, и общий воздухообмен должна быть существенно больше (см. Табл.1);
• Увеличение воздухообмена потребует воздуховодов больших сечений, что может встретить сопротивление со стороны архитекторов (вполне уместное, надо заметить);
• Не все посетители любят, чтобы их соседи курили.

Всех этих недостатков лишён второй вариант, в котором и курящим предоставлено достаточно места, и некурящие не испытывают дискомфорта, и нет необходимости очень сильно увеличивать воздухообмен

Обратите внимание на следующее обстоятельство: зона, где не курят обязательно должна быть ближе к технологической, чем зона для курения. Очевидно, что если бы курение было бы разрешено не во втором и третьем залах, а в первом, пришлось бы менять все расчеты, и увеличивать воздухообмен, так, переток воздуха содержащего табачный дым в технологическую зону недопустим

Практические выводы

• Вентиляция кафе и ресторанов сложная задача, где нет готовых решений и которую необходимо решать комплексно.
• Приточку технологической зоны рекомендуется делать с охлаждением, для того, что бы не увеличивать сверх меры воздухообмен в горячем цехе, и обеспечить допустимые условия для работающих там людей.
• Если в помещениях ресторана предполагается курение, рекомендуется делать две зоны: одну для курящих, вторую – для некурящих. При этом необходимо следить, что бы зона, где курение разрешено, не граничила с технологической зоной, это позволит соблюсти требуемые нормы без неоправданного увеличения воздухообмена.

Разные подходы к проектированию

Основные нормативы, используемые для проектирования предприятий общественного питания, изложены в СНиП 2.04.05 – 91 и 2.08.02 – 89 и ряде дополнительных ведомственных норм. Если говорить обобщённо, то в них сформулированы рекомендации по разработке систем приточно-вытяжного типа со стандартной схемой вытяжки через кухонные и рекреационные помещения.

Надо отметить, что их составление производилось в 70-80-е года прошлого века, поэтому при разработке проектов вентиляции для современных условий следует использовать более актуальные наработки.

Рассмотрим, в чём заключаются основные отличия в методах разработки вентиляции для предприятий общепита.

Повышенный уровень комфорта

Рестораны, кафе и бары практически всегда работают в условиях жёсткой конкуренции. Это означает, что следование общемировым тенденциям для них не роскошь, а условие выживание.

Ввиду чего, система воздухообмена современного кафе должна обладать следующими качествами:

• иметь усиленную вытяжку для курительных зон (до 100 м3/час на человека);
• обеспечивать надёжную изоляцию этих зон от остальной части зала с помощью воздушных завес;
• поддерживать стабильный температурный режим (22-24С в любое время года);
• иметь низкий уровень шума;
• создавать оптимальную схему распределения воздушных потоков в гостевом зале и в технологической зоне;
• предоставлять отдельный вентиляционный канал для детских игровых комнат (из расчёта до 20 м3/час на одного ребёнка).

Также отметим, что современные нормы проектирования, применяемые на практике, предполагают организацию вытесняющей вентиляции, как более эффективной, с точки зрения качества внутренней атмосферы.

Повышенная энергетическая эффективность

Ещё один критерий, который сейчас учитывается в любом направлении технического проектирования – это снижение энергопотребления.

Для воздухообменных систем данный параметр особенно актуален, поскольку на подогрев (охлаждение) входящих потоков затрачивается до 40% энергии, потребляемой современным зданием.

На текущий момент можно выделить два направления энергетической оптимизации вентиляционных установок:

• рекуперация тепла между входящими и исходящими потоками;
• автоматизация управления силовыми установками.

В первом случае (рекуперация) в проект внедряется теплообменный модуль, позволяющий сэкономить до 70% электроэнергии, затрачиваемой на подогрев воздуха в зимний период.

Надо отметить, что данный способ экономии подходит только для контура воздухообмена гостевой зоны, поскольку воздух из пищеблока содержит мельчайшие частицы жира, фильтровать которые в непрерывном режиме очень сложно.

Во втором случае (автоматизация) управление силовыми установками осуществляется в соответствии со степенью загруженности гостевого зала, что позволяет сократить затраты на вентиляцию ещё на 7-10%.

Повышенная пожарная безопасность

За последние годы значительно ужесточились требования к пожарной безопасности общественных зданий.

В частности, система вентиляции кафе обязательно должна содержать управляемые противопожарные клапаны, а в некоторых случаях и отдельные подсистемы подпора воздуха и дымоудаления.

Экологическая совместимость

Под экологической совместимостью в данном случае подразумевается совместимость системы вентиляции кафе с соседними зданиями и помещениями.

Обустройство сложных вытяжных каналов применялось и раньше, а вот внедрение в проект локальных систем жироудаления, позволяющих размещать кафе и рестораны внутри зданий торговых центров, является относительно новым решением.

Требования к организации воздухообмена кафе и ресторанов

Функционал грамотно организованной системы вентиляции должен обеспечивать:

• Удаление нежелательных запахов и табачного дыма из ресторанного зала;
• Блокирование кухонных ароматов в помещениях готовки;
• Создание условий микроклимата, необходимых для сохранности отделки интерьера;
• Регулирование влажностного и теплового режима кухни;
• Создание комфортных условий для работы персонала.

Перечислим основные документы, регламентирующие нормы и условия проектирования вентсистем. Во-первых это СНиП 41-01 от 2003 года. Требуемые кратности часового воздухообмена принимаются из таблицы №6, четвертого раздела справочника СниП 2.08.02 от 1989 года. Год назад были опубликованы рекомендации издания АВОК 7.9, посвященные конкретно проблемам проектирования вентиляции ресторанов и других заведений общепита. Там же можно прочитать советы по подбору вентустановок, ознакомиться с наглядными примерами расчетов. Кроме строительных норм проектирования вентсистем общепита, существуют требования службы Роспотребнадзора, которые также нельзя игнорировать.

В ресторанах имеется немало помещений, где по технологическим условиям требуется устройство автономной вытяжки. Это:

• Залы для проведения торжественных мероприятий;
• Коктейль-холлы;
• Кухни, моечные, помещения для приготовления мяса и рыбы (Они могут иметь общую вытяжку или отдельную на каждое помещение);
• Санузлы для клиентов ресторана;
• Душевые комнаты и гардеробные для персонала;
• Комнаты с камерами охлаждения продуктов;
• Боксы с кухонными отходами.

В помещениях ресторанов нормируется свежесть воздуха или концентрация углекислого газа. Кубатура приточки за час не должна быть меньше 60 куб на единицу персонала ресторана. Посетителям те же нормы определили объем 30 куб. Температура в клиентском зале должна находиться в диапазоне 18-20°С.

Проектирование вентиляции кафе или ресторана

Качественная вентиляция ресторана достигается только при условии подготовки детального проекта и его реализации узкопрофильными специалистами. Чтобы грамотно разработать документацию, необходимо учесть:

• Количество посадочных мест
• Схему размещения столиков
• Пожелания заказчика касательно обустройства зон для курильщиков
• Количество задействованного в работе персонала
• Технические характеристики используемого оборудования
• Сведения о теплопоступлении

На основании этих данных составляется технико-экономическое обоснование, в котором отображается схема размещения оборудования, места локации и сбора загрязненного воздуха, а также план монтажа компонентов вентиляционной системы. Подготовленные документы проходят утверждение в СЭС, пожарной инспекции и других профильных инстанциях.

Качество проекта напрямую зависит от этапа согласований с Заказчиком. Проектировщик в компании не имеет доступа к Заказчику. Общение ведется через руководителя. Поэтому проектные компании готовы несколько раз переделывать проект, учитывая Ваши пожелания, а на выходе получить документацию с кучей ошибок. Ситуация стандартная. Начинаются переделки проекта, проектировщик ошибается, сроки затягиваются.

Зачем нужен проект, если можно cразу обратиться к монтажникам?

В проекте мы рассчитываем воздухообмен. Выбираем эффективную и экономичную схему вентиляции из 4 возможных с учетом планировки вашего здания. Подбираем оптимальное по мощности оборудование, рассчитываем размеры воздуховодов и решеток. В результате- Вы получаете точное количество материалов, необходимых для монтажа. С готовым проектом Вы можете обойти несколько фирм, узнать стоимости реализации и выбрать подходящую. Заключить договор на объем конкретного проекта, а не устных эфемерных договоренностей.

Если нет проекта, монтажники подбирают оборудование и материалы с большим запасом. Вы переплачиваете сумму в несколько раз больше, чем стоимость проектирования, и не получаете никаких гарантий. В итоге, через год работы СЭС требует от Вас проект смонтированной вентиляции и начинаются вопросы.

Когда проект не нужен? —  В маленьком кафе до 10 мест с 1 вытяжным зонтом и приточными клапанами.  Если вы открываете кофейню с булочками и десертами — можете смело обращаться напрямую к монтажникам. Риск накосячить сведен к минимуму размерами заведения.

Что нужно для начала проектирования? —  1) Планы помещений ресторана. Подойдут БТИ, но лучше планы в DWG. 2) Расстановка кухонного оборудования с указанием мощностей.

Проект вентиляции и кондиционирования Вы можете заказать у меня, как и все остальные разделы проектной документации. Я приеду на объект, обсужу с Вами проектные решения и согласую эскизный проект со строителями и дизайнерами.

Состав проекта в соответствии с ГОСТ 21.602-2016  будет прописан в договоре.

Часто проект вентиляции ресторана объединяется с системой кондиционирования воздуха. В таком случае мы можем получить более продуманные решения: учесть пересечения воздуховодов с трассами кондиционирования и расположение внутренних блоков. При проектировании сначала выполняется расчет вытяжных кухонных зонтов с учетом конвективных потоков, а затем расчет общего воздухообмена всех помещений заведения. Воздухообмен по кратности считается только для смежных помещений ресторана. Мы выполняем аэродинамический расчет, который позволит сбалансировать систему и подобрать нужные размеры воздуховодов, решеток и узнать необходимое давление вентилятора.

Документы, необходимые для открытия

После того как вы проанализируете, какие причины могут спровоцировать жалобы жильцов дома, подумайте и о том, как получить необходимые разрешения от местных органов власти.

Итак, перед обращением вы должны подготовить следующий пакет документации:

1. Заявление от вашего имени, в котором вы указываете, что хотите получить разрешение на открытие общепита, который будет размещен в подвале либо на первом этаже многоквартирного дома;
2. Копию свидетельства о регистрации ИП или ООО;
3. Договор, подтверждающий покупку или аренду конкретного помещения;
4. Разрешение администрации конкретного округа либо города на размещение кафе по конкретному адресу;
5. Всю проектную документацию на ваше заведение (со всей технической частью, с разработанной системой вентиляции и звукоизоляции);
6. Справку из БТИ о техническом состоянии помещения;
7. Заключение от органов санэпиднадзора;
8. Разрешительные документы от МЧС;
9. Разрешительные документы от органов Роспотребнадзора.

Ваше заявление и вся остальная документация рассматривается в тридцатидневный срок.

Требования к заведению общепита

Как мы уже указали, кафе в жилом доме закон в 2019 году открывать не запрещает. Организации общепита могут размещаться на нежилых этажах жилых зданий, если это не ухудшит условия проживания людей (п. 2.2 СанПин 2.3.6.1079-01, введенный постановлением Главного государственного санитарного врача РФ от 08.11.2012 № 31).

Кафе, размещенное в жилом доме, должно отвечать определенным требованиям:

1. Вход в помещение должен быть отделен от входа в жилую часть здания.
2. Продукты питания и другое производственное сырье необходимо разгружать с торцевой части здания, где нет окон и входов в квартиры.
3. Кафе должно иметь собственные контейнеры для сбора мусора и пищевых отходов, расположенные на расстоянии не менее 25 м от жилого дома, а также площадок для игр и отдыха.

Кроме того, действующее кафе должно соблюдать установленный уровень:

• шума;
• вибрации;
• инфразвука;
• электромагнитного излучения;
• предельно допустимой концентрации загрязняющих веществ в воздухе.

Подробнее о том, каким именно значениям должны соответствовать перечисленные показатели, расскажем ниже.

Вывоз мусора

Правильная организация процедуры вывоза мусора — обязательное условие для успешного функционирования кафе. В соответствии с п. 2.6 СП 2.3.6.1079-01 при организации системы утилизации отходов необходимо руководствоваться следующими правилами:

• мусорные контейнеры должны быть установлены на твердых асфальтированных площадках, габариты которых превышают площадь основания контейнера на 1 метр в каждую сторону;
• контейнер должен быть закрыт — крышкой или иной системой;
• контейнер должен заполняться не более чем на 2/3 от его объема;
• после каждого вывоза мусора контейнеры должны очищаться и дезинфицироваться;
• расстояние от контейнеров до жилых домов, детских площадок и мест отдыха должно быть не менее 25 метров.

Вентиляция ресторана, вентиляция кафе в жилом доме

При устройстве системы вентиляции должны быть выполнены требования ряда нормативных документов. Знание и соблюдение этих требований является не только гарантом нужного, работоспособного результата, но и позволяет избежать проблем юридического толка (из-за которых ресторан могут если и не закрыть, то приостановить его деятельность для исправления недочетов наверняка).

Потому компании, которые специализируются на устройстве систем вентиляции – вентиляция ресторана и кафе, ветиляция производственных помещений, торговых, спортивных объектов и др. – должны не только быть партнерами производителей или дистрибьютеров нужного оборудования, уметь проектировать инженерные системы, но и обладать знаниями нормативной базы. Плюс иметь допуск к определенным видам работ от саморегулируемой организации (СРО) проектировщиков.

И все же, рассмотрим всего один вопрос, который особенно важен, если ресторан или кафе устраиваются в жилом доме:
