Вытяжная труба для газовой колонки: монтаж и особенности изготовления

Особенности установки дымохода в квартире и частном доме

Установку начинают с проведения всех необходимых замеров, подготовки инструмента и комплектующих, при этом монтаж дымохода в квартире и частном доме различаются.

Дымоход в частном доме

В домах, как правило, устанавливаются наддувные газовые котлы, которые работают не только как водонагреватели, но и как отопительные устройства.

От стены до дымохода расстояние не должно быть менее 5 см, если материал устойчив к горению, и не менее 25 см (при материале стен из горючих материалов, например, деревянных). При установке асбестового или стального щита расстояние между котлом и пожароопасным материалом стен может быть уменьшено до 10 см .

Общая длина всех горизонтальных участков дымохода не должна превышать 3 м. Дымоход вертикальный допускается монтировать с выступом в 1 м и уклоном в 30°, когда требуется обогнуть строительные конструкции.

Разрешается не более трёх поворотов трубы. При прокладке дымохода сквозь несгораемую стену, в ней делают проём определённой утверждённым проектом величины, а после того как труба уложена, зазор заполняют негорючим материалом.

В деревянной стене выпиливают сквозное отверстие, размеры которого превышают диаметр дымохода на 38 см. С одной стороны его зашивают оцинкованным железом, затем укладывают утеплитель на основе базальтовой породы и также зашивают листом.

Технология обустройства дымохода:

• Сварить трубу необходимой длины и конфигурации.
• В стене вырезать отверстие диаметра, превышающего диаметр трубы. В этот зазор установить гильзу, которая защитит стену от нагревания.
• Пространство между трубой и гильзой заполнить асбестом или керамзитом.
• Трубу закрепить опорным кольцом в месте пересечения перекрытий.

В квартире

При монтаже дымохода для квартир в многоквартирных домах часто сталкиваются с тем, что дымоходных шахт в них нет. Подключение газоотводов к вентканалам запрещено. Единственный способ решить проблему — установка более современной турбинной колонки с коаксиальным дымоходом.

При наличии дымоходного канала задача облегчается: трубу из гофры нужной длины закрепляют на выходное отверстие газового нагревательного прибора с помощью хомута. Второй конец трубы закрепляют в дымовом канале.

Какую гофру используют для дымоходов

Продукты сгорания в многоквартирном воде выводятся в вентиляционный канал, в частном на улицу. В зависимости от места вывода газов, трубы делятся следующим образом:

Коаксиальные вывод трубы организован через стену или крышу дома на улицу,

Представляет собой конструкцию из двух труб, большая из которых надета на меньшую. Через свободное пространство между трубами к огню поступает кислород с улицы.

Дымоходные с подключением к вентиляционному каналу.

Дымоходные трубы в свою очередь могут быть гладкими стальными и гофрированными.

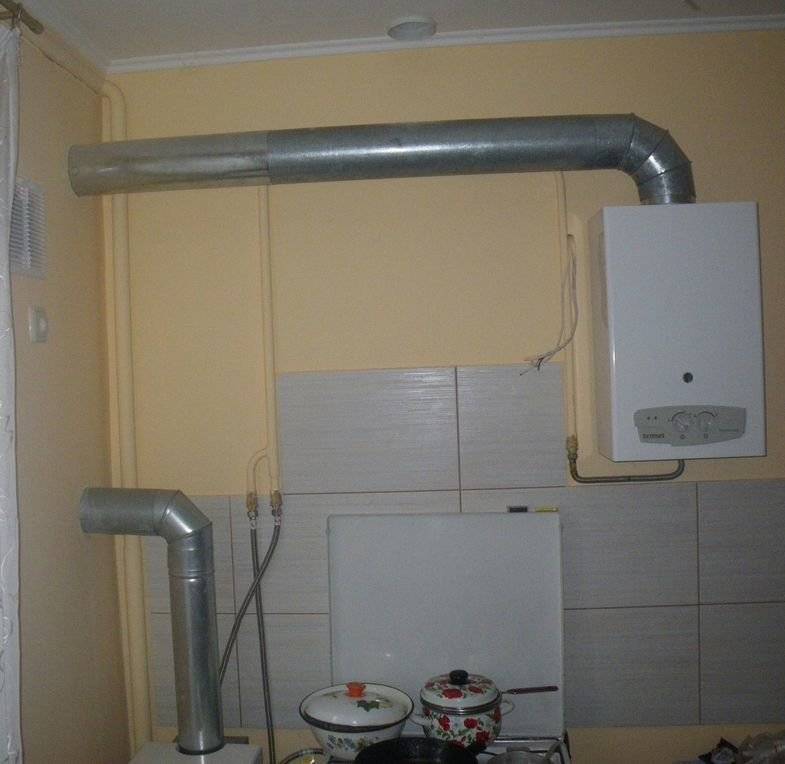

• Гладкие стальные трубопроводы. Покрываются белой жаростойкой эмалью или оцинковываются. Максимальная длина -1.5м. Изготавливается из листовой стали минимальной толщиной 0.6мм. Из-за разницы температур в трубах образуется конденсат, замерзающий зимой. Поэтому конструкцию  нужно тщательно утеплять.

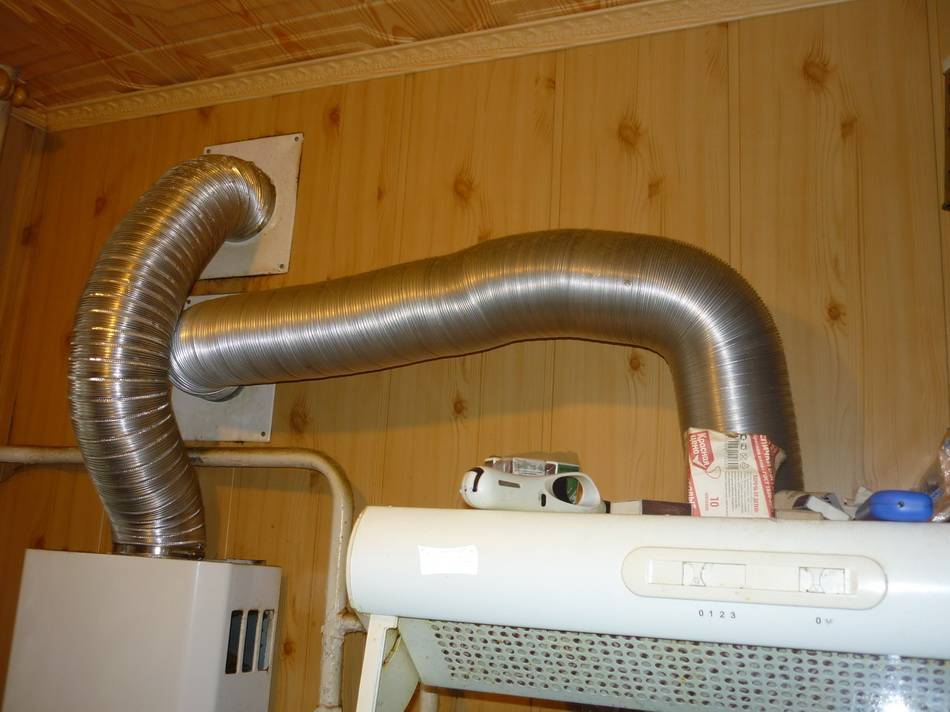

• Гибкие гофрированные воздуховоды. Гофрированные трубы – лучший выбор для отвода отработанных газов от колонки. Они удобны, надежны, недорого стоят.  За счет малого веса и гибкости их удобно монтировать.

Стандартный диаметр гофротрубы -11 и 13см. Максимальная длина – до 3м. Если нужно смонтировать более длинный участок детали соединяются металлизированным скотчем. Его так же можно использовать при ремонте гофры.

При выборе трубы для вытяжки необходимо учесть температуру отходящих газов. Обычно в колонке она достигает 200-300°С, таким образом рабочая температура гофры должна быть не менее 350°С.

Изготавливаются гофрированные дымоотводы из нержавеющей стали или алюминия.

Рассмотрим особенности каждого материала.

Дымоход из нержавейки:

• Выдерживает нагрев до 900°С.
• Нержавеющая сталь – прочный и коррозионностойкий материал,
• Гофра изгибается в любую сторону, не нуждается в дополнительных фитингах.

Алюминиевые:

• Многослойная конструкция из алюминиевой фольги и армирующей проволоки не уступит в гибкости нержавеющей гофре,
• Температура выходящих газов не должна превышать 400° С,
• Алюминий легче нержавейки и лучше растягивается,
• Данные изделия уступают аналогам из нержавейки в прочности.

Использование алюминиевых труб не запрещено, но, как показывает практика, инспекторы в большинстве случаев требуют заменить алюминий на другой материал.

В любом случае, следует приобретать исключительно сертифицированную продукцию.

Нормативные требования

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской)  кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Вентиляция, проводимая в стене либо перегородке, обязательно должна быть изолирована негорючим материалом. Каждое отопительное устройство должно быть снабжено отдельной дымоотводной трубой.

Бывают ситуации, когда в виде исключения к одной вытяжной трубе могут подсоединяться два устройства, в частности:

• Два отопительных газовых котла, расположенных на одном этаже.
• Две газовые колонки, в том случае, когда продукты сгорания в них будут находиться на расстоянии более 75 сантиметров друг от друга, и поступать в дымоход на разных уровнях.

При монтаже вытяжки должны соблюдаться следующие условия:

• Материалы, используемые при установке, должны быть негорючими.
• Герметизацию стыковочных зон необходимо производить термоустойчивыми составами.
• В дымоходной конструкции следует использовать не более трёх колен.
• Должна сохраняться целостность труб.

Так как вытяжная труба транспортирует продукты горения газа, она должна отвечать требованиям, предъявляемым к дымоходным системам. Иначе сложно избежать загазованности помещения, что чревато отравлением угарным газом.

Количество поворотов трубы для газовой колонки должно быть не больше 3

Действующими нормативами регламентированы следующие пункты, касающиеся дымоудаления от бытовых газовых колонок:

• запрещается прокладка вытяжной магистрали через жилые помещения;
• в случае прохождения соединительной трубы через неотапливаемое помещение требуется теплоизоляция;
• расстояние между воздуховодом и поверхностью потолка/стены из негорючих материалов – от 5 см;
• между трубой и сгораемой, трудносгораемой поверхностью выдерживается расстояние от 25 см. В условиях принятия защитных мер допускается сокращение дистанции до 10 см;
• в новых зданиях допускается протяженность дымоотвода в пределах 3 м, в остальных случаях – до 6 м;
• количество поворотов канала дымоудаления – не более 3 с сохранением изначального сечения трубопровода в местах изгиба;
• в горизонтальных участках предусматривается уклон в сторону агрегата;
• по требованиям СНиП запрещается подключение газоотвода к вентиляционной шахте, так как это чревато последствиями в виде отравления жильцов угарным газом.

Внизу вертикального канала оборудуется карман глубиной 250 мм для ревизии, лючок всегда должен быть доступен для чистки и обслуживания.

Требования пожаробезопасности и СНиП прописывают четкие нормы высоты, диаметра, пропускной способности каналов и правил установки дымоходов.

Для обеспечения природной тяги длина конструкции должна достигать 5 м. Если цифра меньше, рассматривают установку вентилятора или продление дымохода максимально вверх.

При проектировании обязательно рассчитывается сила тяги, которая обеспечит быстрый вывод продуктов горения и поддерживание оптимального горения газа. В соответствии с нормами это должно быть 1,5 м³/час, а скорость воздушного потока равна 18-20 м/с.

Кроме того, четко прописана необходимая высота над коньком, дальность расположения от электрических линий и соседних построек, тип изоляционных и защитных прослоек и т.д. Все эти факторы учитываются на стадии проектирования инженерами и соблюдаются во время монтажа.

Установка вытяжки для газовой колонки и основные правила СНИП

В принципе, много говорить о самой установке не стоит, все относительно просто.

Найдите приемлемое место для дымохода (если в доме уже есть котел или камин с готовой вытяжкой, разумней подвести новый дымоход именно к ней).
Рассчитайте необходимые параметры, подходящие для вывода продуктов сгорания.
Определите диметр вытяжки, исходя из данных мощности газового котла, количества обработанных газов выводимых из трубы при заданной мощности, разницы температур входящего воздуха и выводимого газа, а также высоты самого дымохода.
Рассчитайте высоту вентиляции, взяв во внимание вид газового оборудования.
Проделайте отверстие, где будет проходить вытяжка и вставьте асбестовую трубу, диаметр которой должен быть больше 12см.
Установите вытяжку не менее, чем на один метр выше от поверхности крыши (это обеспечит хорошую тягу).

Ну и конечно же, не забываем об правилах СНИП. Согласно им, вентиляция устанавливается внутри или снаружи помещения, на стенах или перегородках, которые изолированы специальным негорючим материалом. В случае, когда такая стена отсутствует, устанавливают насадную или коренную трубу.

Помните, что для каждого отдельного отопительного аппарата должна стоять отдельная вентиляция. Исключение может быть только тогда, когда два отопительных прибора установлены на одном этаже помещения, при этом к одной дымовой трубе подсоединяют не более двух приборов.

Также, разрешается подключение двух газовых колонок к одной вытяжке при условии, что дымовые отходы, исходящие от приборов, будут поступать в вентиляцию на разных уровнях и располагаться друг от друга на дистанции больше 75см.

Дымоход, предназначенный для газовой колонки, чаще всего бывает в виде гофрированной трубы. Однако существует и много других вариантов, к примеру, отрезки стальных труб, двустенные трубы (сэндвич), коаксиальные дымоходы. Эти варианты также получили широкую популярность благодаря своей эффективности. Самые важные критерии, предъявляемые материалу дымохода, — долговечность, надежность и прочность.

Газовая колонка считается идеальной возможностью иметь горячую воду для частных домов и квартир, в которых не предусмотрено ГСВ, но подведена газовая магистраль. Дымоход в таких случаях обязательно требуется для отвода различных продуктов горения. В зависимости от газовой колонки, а именно от ее типа и мощности, зависят размеры, а также технические параметры дымоходов.

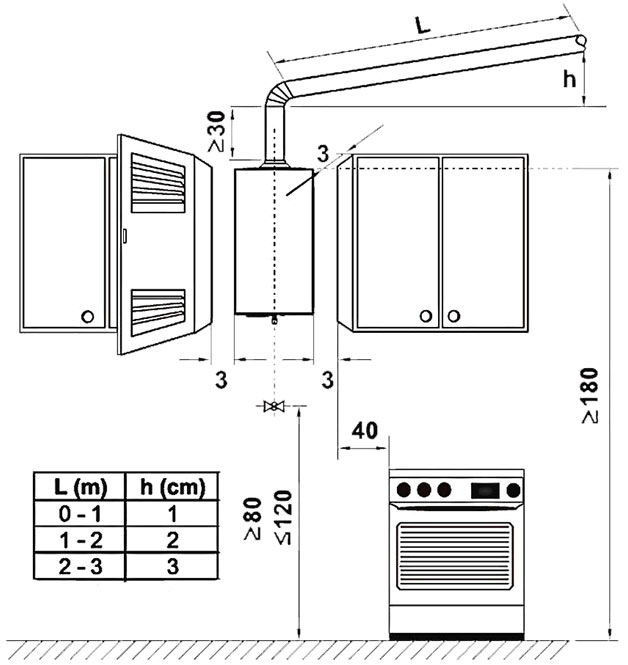

Нормы и требования к установке

Монтажные работы проводятся в домах или квартирах с газовым энергоносителем. В СНиП 42-01-2002 и СП 42-101-203 четко прописываются правила для установки бытовой газовой колонки в частном доме или квартире:

• помещение с площадью не меньше 15 м2;
• потолки высотой от 2 м;
• расстояние от колонки до напольного покрытия — 1 м;
• окно с габаритами 0,5 м2, которое свободно открывается;
• расстояние от колонки до вентиля — 2,2 м;
• ширина двери в кухне — 80 см;
• жилое помещение оборудовано вытяжкой или вентиляционной системой;
• трубопровод с напором от 0,1 атм;
• корпус колонки отдален от плиты на 20 см, при этом передняя панель не доходит до мебели на 60 см;

• свободное место возле водонагревателя — 5 см сбоку и 15 см снизу.

Скачать для просмотра и печати:

Важно! До монтажа оборудования нужно поставить запорный вентиль на газопровод

Где можно устанавливать

Подключение бытовой газовой проточной колонки возможно при ее переносе из одной комнаты в другую, замене, первичной установке. Устройство должно располагаться на кухне с условием наличия дымохода 12 см в диаметре или вентиляционных каналов.

Важно! Современные газовые водонагреватели нельзя монтировать на кухне по причине высокой влажности и отсутствия дымохода. В частных домах разрешено использовать проточные водонагреватели при наличии коаксиальной трубы, выведенной на улицу. Через нее в закрытые отсеки поступает воздух и выводятся продукты сгорания

Собственникам данной недвижимости рекомендовано:

Через нее в закрытые отсеки поступает воздух и выводятся продукты сгорания. Собственникам данной недвижимости рекомендовано:

В частных домах разрешено использовать проточные водонагреватели при наличии коаксиальной трубы, выведенной на улицу. Через нее в закрытые отсеки поступает воздух и выводятся продукты сгорания. Собственникам данной недвижимости рекомендовано:

1. Подать заявление в ЖЭК на получение схемы газовых, водных магистралей и дымоходной системы;
2. В пожарной инспекции получать акт проверки технического состояния дымохода;
3. Посетить газовую службу с заявлением, планировкой строения из БТИ, документами собственника и паспортом;
4. Дождаться, пока прошение рассмотрят и удовлетворят.

Совет! Если вы живете в частном доме и монтируете нагреватель на цокольном этаже, установите клапаны защиты и газоанализатор.

В квартирах, оборудованных электрической плитой, запрещается подключение колонки. Аналогичный запрет накладывается на строения более 11 этажей в высоту или при перепланировке. Квартиры-студии также входят в перечень жилых объектов, где нельзя подключать проточный водонагреватель.

Важно! При замене устаревшей колонки на новую, в отличие от переноса, при наличии проекта не нужны разрешения

Кто имеет право на установку

Самостоятельно допускается только прокладка линии в квартирах без газоснабжения. Собственнику требуется получить документы, разрешающие подачу газового топлива, а также заключить договор с инстанциями, которые будут проводить монтажные работы. В числе документов понадобятся договор на приобретение газа, обслуживание оборудования, копии его схем и газификационный проект.

Самостоятельно допускается только прокладка линии в квартирах без газоснабжения

Установить самостоятельно газовую бытовую колонку не получится. Его осуществляют только государственные службы и специалисты, у которых есть лицензия и допуски. Несанкционированная врезка в линию газопровода рассматривается как воровство топлива. Нарушитель облагается штрафом в размере 45 тыс. рублей за подключение нагревателя, административной пошлиной в размере 2 тыс. руб. В ч. 3 ст. 158 УК РФ предусмотрено лишение свободы сроком на 2 года.

Если вам удалось получить разрешение на самостоятельные работы, рекомендуется действовать последовательно и соблюдать правила безопасности.

Разновидности дымоходов

Дымоход для газовой колонки в квартире или частном доме может изготавливаться из различных материалов. Среди наиболее часто используемых необходимо выделить те, что перечислены ниже.

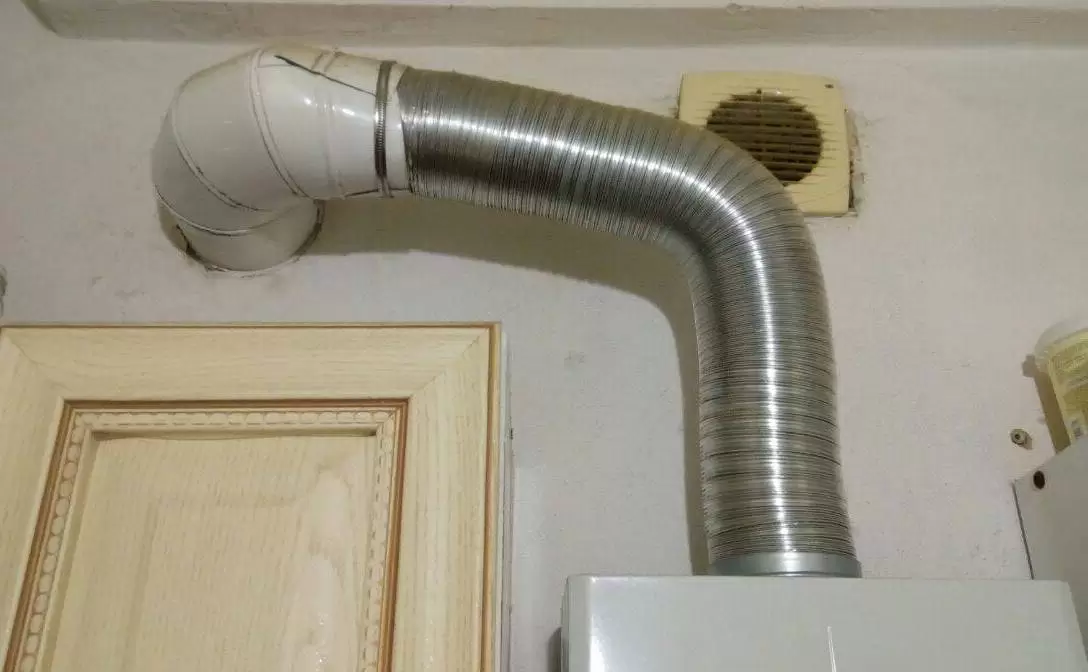

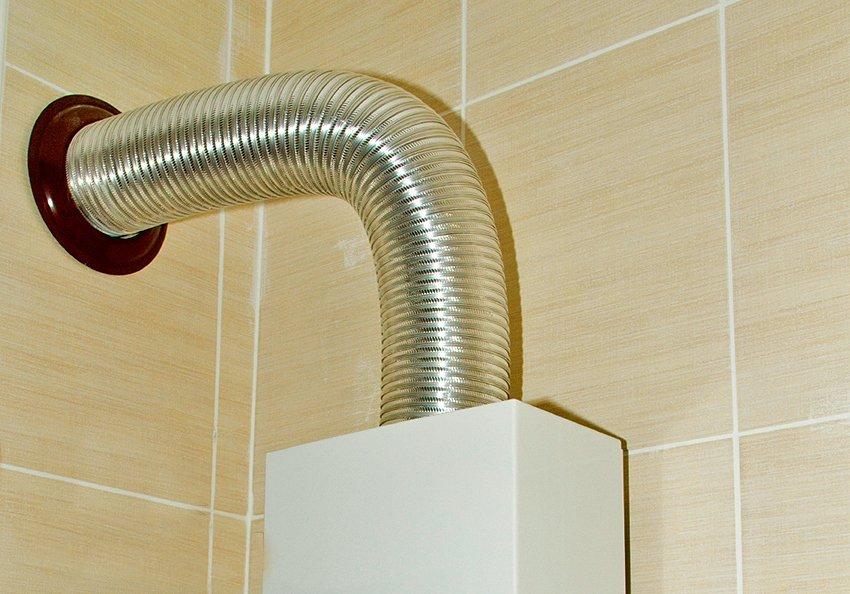

Гофрированный

Для монтажа используются гофрированные трубы. Такой вариант идеально подойдет для квартиры. Данный тип дымохода закрепляется на колонке и выводится на улицу.

Преимуществом материала выступает доступная стоимость. Приобрести готовый элемент можно в большинстве магазинов.

Однако при установке гофрированной трубы в местах стыка необходимо использовать специальный изолирующий материал. Это нужно для качественной изоляции и защиты помещения от продуктов горения.

Гофрированный материал имеет большую популярность

Металлический

Металлические конструкции должны быть изготовлены из оцинкованной стали. Могут быть следующего типа:

• Модульные. Несколько частей из металла, которые собираются в одно целое. Соединение производится с помощью специальных муфт.
• Одноконтурные. Такой тип представляет собой обычную трубу, которая имеет утепленный слой.
• Двухконтурный или сэндвич. Такая конструкции состоит из двух видов труб и часто применяется для частных домов. Промежутки между трубами заполняются специальным утеплителем, который предотвращает попадание холодного воздуха в помещение.

Устройство из металла можно сделать самостоятельно. Однако необходимо выбирать подходящий вытяжной диаметр, чтобы конструкция полностью справлялась с поставленными задачами.

Металлические устройства служат длительный период

Коаксиальный

Дымоходная система состоит из двух металлических труб разного диаметра. Однако в пространство между ними оставляется пустым.

Необходимо это для того, чтобы воздух с улицы мог попадать в камеру горения.

В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Виды вентиляции

В доме с газовой котельной обустраивают 2 вида вентиляции: естественную и принудительную.

Первый вариант наиболее распространен в частном секторе. Естественная вентиляция разрешена для котлов мощностью до 30 кВт.

В инженерной сети воздухообмен выполняется за счет разности температур и давления. Воздушные массы произвольно циркулируют между улицей и помещением через воздуховоды.

В принудительной вентиляции воздушные потоки перемещаются за счет механического принуждения работающими вентиляторами. Инженерная сеть актуальна для большой котельной с мощными котлами.

Ставят механическую вентиляцию для инновационного отопительного оборудования, где использование принудительного вентилирования рекомендовано производителем.

Схема принудительной системы, где вентилятор обозначен цифрой 7

Схема принудительной системы, где вентилятор обозначен цифрой 4

Монтажные специфики внутренней и внешней части дымоотвода

Для установки внутренней части дымохода газовой вытяжки уязвимым местом считается устройство перехода трубопровода через потолочное и кровельное перекрытие. Низкокачественный процесс установки приводит к протеканию, перегреву перекрытий, к попаданию угарного газа и прочих продуктов згорания в помещения для жилья.

в начале сборки вытяжки проходит разметка.

В крыше и потолочном перекрытии режут отверстия под трубу с достаточным запасом расстояния для устройства хорошей тепловой изоляции.

Сборку конструкции начинают от котла. Во время работы приходится следить за жёсткостью и стойкостью коммуникаций, для чего через 2–3 метра цельной трубы устанавливают крепления + добавочный крепёж в местах установки соединителей. Нужно не допустить провисания трубопровода на длинных участках.

Внешний вывод вытяжки для газовой колонки выполняется через стенку. Этот типа установки дымохода выделяется обычностью и надёжностью. Вывод через стенку более удобный в плане выполнения работ, общедоступности точки вывода для работ по ремонту и обслуживания. Он защищён от протеканий благодаря собственной комбинации.

Отверстие в стене режут на 25 см больше, чем диаметр выводимой трубы. Расстояние между поверхностью стены и вытяжкой заколачивают тепловой изоляцией. Также делают утепление внешней части дымохода, стыки самой трубы дополнительно промазывают термостойким герметиком.

Необходимо обратить свое внимание! Коаксиальный провод труб лучше для вытяжной трубы газовой колонки, неважно от того, каким вариантом выведена труба. Как только работы закончены проводят проверочный пуск оборудования которое работает на газу, исследуется непроницаемость вытяжки и тяговая сила в дымоходе

Как только работы закончены проводят проверочный пуск оборудования которое работает на газу, исследуется непроницаемость вытяжки и тяговая сила в дымоходе.

Зачем газовой колонке вытяжка?

Газовая колонка – удобное устройство, позволяющее обеспечить жильцов дома горячей водой в любое время года. Современные аппараты оснащены регуляторами температуры, датчиками работы водоразборной точки и другими удобными функциями. Но даже самый современный агрегат не убережет от угарного газа, если дымоходы в доме не чистятся.

Кроме того бытовой газ – взрывоопасен, и при утечке, в определенной пропорции с кислородом, может спровоцировать катастрофу.

Решить вопрос с выводом продуктов сгорания  и обеспечением достаточно большой тяги поможет вытяжка. Устанавливать ее следует строго в соответствии с требованиями нормативных документов.

Преимущества встраиваемых угольных вытяжек для кухонных плит рассмотрим в одной из следующих статей.

Перестала работать вентиляция в ванной

Такое в хрущевках частенько случается. Давайте разбираться почему. Представьте себе реку со всеми ее притоками. Притоки питают реку и не дают ей обмелеть. Перенесем эту аналогию на вентиляцию. Река – это вентиляционная шахта, а притоки реки – это каналы-спутники. Тяга в центральной шахте целиком и полностью зависит от притоков, т.е каналов-спутников. Если каналы отсекаются, то постепенно теряется скорость движения воздуха в шахте. В один прекрасный момент притоков будет настолько мало, что вытолкнуть воздух из шахты уже будет не под силу. А во многих квартирах это единственная точка, обеспечивающая вентиляцию жилых помещений, так как вытяжка на кухне занята воздуховодом кухонного зонта.

Почему отсекаются каналы-спутники, питающие воздушный поток общего канала. Что необходимо для полноценного функционирования вентиляции в ванной? Причин этому довольно много, и все рассмотреть не представляется возможным. Вот только несколько причин.

• Первая – в связи с тем, что канал-спутник в квартиру забит, многие подключаются с помощью гибкого воздуховода к кухонной шахте.
• Вторая и самая распространенная – это герметизация квартиры, вследствие чего, приточный воздух прекращает поступать, а вместе с ним и прекращается движение воздушных масс. Кроме того, более сильный канал (на кухне) начнет перекачивать воздух из более слабого (ванная). В результате чего, вытяжка в вашей ванной превращается в приток, чем нарушает подпитку основной шахты.

Если это только у вас, то проблем не будет, но если это явление будет происходить и у ваших соседей, то «полноводная река» — вентиляционная шахта, перестанет действовать.

«Кто виноват и что делать»

Искать виновных в создавшейся ситуации бесполезное занятие, так как в большинстве создавшихся проблем, виноваты сами жильцы хрущевок. Лучше всего не тратить время на выяснение отношений и заняться решением проблем. А для этого нужно перейти к первому этапу – обследованию системы вентиляции.

• Этап первый – чистка. Как проверить работу вентиляционной системы знают все. Повторимся: Проверять нужно полоской газетной или туалетной бумаги. Если бумажный обрывок притягивается к решетке, то вентиляция исправна. Если нет – проверяем приток. Для этого нужно открыть окно или форточку. Если даже в этом случае полоска бумаги не отклоняется в сторону вентиляционной решетки – она забита.
• Этап второй – чистка. Подойдет посудный ершик или тросик. Просовываем его поглубже и пытаемся прочистить. Все что выпало – удаляем совком или пылесосом.
• Этап третий – обеспечиваем приток. Если у вас пластиковые окна, то можно обратиться к производителю и установить клапаны микроциркуляции воздуха, или установить приточные клапаны в стену. Тут дело вкуса и, конечно же, кошелька.
• Этап четвертый – регулируем циркуляцию воздуха в жилище. Если при закрытых окнах, дверях и форточках, и распахнутых межкомнатных дверях все заработало, то дело именно в плохой циркуляции. Можно насверлить небольших отверстий в нижней части дверей или сделать перестановку мебели для свободного перетока воздуха по квартире.
• Если ничего не помогает, то нужно пригласить специалистов и рассмотреть вариант со схемой принудительной вентиляции вашей квартиры. Это крайняя мера и мы надеемся, что она вам не понадобится.

Если не только вы, но и соседи последуют вашему примеру, да еще и управляющая компания подсуетится с чисткой, то ваша естественная вентиляция в хрущевке будет работать как часы, долгие годы.

Материал для изготовления вытяжки

Вытяжное устройство

Главные качества, которыми должны обладать материалы для изготовления вытяжки — прочность и огнеупорность. Это необходимо, чтобы воздух и угарный газ не проникали сквозь трубу в помещение. Чаще всего подобные устройства изготавливаются из гофрированной трубы диаметром 110 или 130 мм и длиной около 3 м. Такой материал очень удобен, поскольку обладает необходимой гибкостью и лёгкостью. Для соединения двух труб вместе используется специальный металлический скотч.

Кроме гофрированных труб можно применять алюминиевые или стальные трубы. В последнем случае вытяжку нужно покрыть эмалью, которая защищает сталь от воздействия высоких температур. Если в конструкции предусматриваются повороты, то их следует выполнять с помощью переходников и дополнительных труб.

Необходимо помнить, что наличие поворотов в вентиляционных трубах способствует уменьшению тяги. С каждым таким поворотом эффективность будет снижаться на 10%. В общей сложности количество поворотов не должно быть более трех. При создании слишком большого угла поворота тяга может пропасть полностью.

Установка нового аппарата

Если монтаж водонагревателя в помещении производится впервые, то, чтобы правильно установить его, лучше всю работу доверить работникам соответствующей службы. В случае замены ранее установленного аппарата, допускается установка газовой колонки своими руками. Но все же без привлечения газовщиков при подключении газовой колонки в квартире или в частном строении не обойтись, поскольку аппарат должен быть зарегистрирован.

Оптимальным вариантом можно считать монтаж всего оборудования на стену согласно проекту и подсоединение только водопроводного шланга к патрубку агрегата. Подключить газовую колонку своими руками к газовому шлангу и произвести другие работы, связанные с горючей смесью, вы не имеете права.

Порядок проведения монтажа устройства не отличается оригинальностью. В месте на стене, где будет располагаться аппарат, необходимо сделать разметку под крепеж. Для этого необходимо произвести расчет высоты креплений так, чтобы выходящая из агрегата труба дымохода по вертикали имела размер не менее 30 см. А трубу к дымоходу можно было провести под определенным углом, значение которого можно определить, воспользовавшись схемой, предоставленной ниже.

По этой схеме производится установка газовой колонки Bosch, но она актуальна и для колонок других производителей.

После определения высоты монтажа, сделайте следующее:

• измерив расстояния между креплениями на колонке, перенесите полученные значения на стену, воспользовавшись строительным уровнем и рулеткой;
• с помощью перфоратора проделайте отверстия в стене под дюбели или кронштейны-крючки;
• после вкручивания крючков, подвесьте на них агрегат;
• теперь устанавливаем водопроводные шланги, прикрутив их к входному патрубку водогрейки, а также — к сливному;
• для проверки герметичности подсоединения шлангов к патрубкам, необходимо открыть подачу холодной воды и кран горячей воды в месте потребления;
• после этого на установленном агрегате можно закрепить трубу дымохода, пользуясь схемой, показанной выше, предназначенной для колонки Бош, для удобства допускается использование гофры (для этого в дымоходе должен быть установлен фланец соответствующего трубе диаметра);
• для подсоединения газовой трубы необходимо вызвать специалиста, который сделает это правильно и выдаст документ о регистрации аппарата.

На этом процедура подключения газовой колонки может считаться законченной.

Монтажные специфики внутренней и внешней части дымоотвода

Для установки внутренней части дымохода газовой вытяжки уязвимым местом считается устройство перехода трубопровода через потолочное и кровельное перекрытие. Низкокачественный процесс установки приводит к протеканию, перегреву перекрытий, к попаданию угарного газа и прочих продуктов згорания в помещения для жилья.

в начале сборки вытяжки проходит разметка.

В крыше и потолочном перекрытии режут отверстия под трубу с достаточным запасом расстояния для устройства хорошей тепловой изоляции.

Сборку конструкции начинают от котла. Во время работы приходится следить за жёсткостью и стойкостью коммуникаций, для чего через 2-3 метра цельной трубы устанавливают крепления + добавочный крепёж в местах установки соединителей. Нужно не допустить провисания трубопровода на длинных участках.

Внешний вывод вытяжки для газовой колонки выполняется через стенку. Этот типа установки дымохода выделяется обычностью и надёжностью. Вывод через стенку более удобный в плане выполнения работ, общедоступности точки вывода для работ по ремонту и обслуживания. Он защищён от протеканий благодаря собственной комбинации.

Отверстие в стене режут на 25 см больше, чем диаметр выводимой трубы. Расстояние между поверхностью стены и вытяжкой заколачивают тепловой изоляцией. Также делают утепление внешней части дымохода, стыки самой трубы дополнительно промазывают термостойким герметиком.

Необходимо обратить свое внимание! Коаксиальный провод труб лучше для вытяжной трубы газовой колонки, неважно от того, каким вариантом выведена труба. Как только работы закончены проводят проверочный пуск оборудования которое работает на газу, исследуется непроницаемость вытяжки и тяговая сила в дымоходе

Как только работы закончены проводят проверочный пуск оборудования которое работает на газу, исследуется непроницаемость вытяжки и тяговая сила в дымоходе.

На газовую вытяжную систему не устанавливают защитные зонты или дефлекторы. Они провоцируют обмерзание оголовка, закупорку сторонними предметами, которые мешают свободному удалению опасных продуктов горения.

Расположение вытяжных труб для газовой колонки

Вытяжные трубы могут располагаться как внутри здания, так и снаружи. Установка вытяжки одним из этих способов имеет свои особенности. При расположении труб внутри здания, таковыми являются:

• места установки труб в бетонных перекрытиях и крыши;
• сложность конструкции и мероприятий по ее ремонту;
• риск попадания продуктов сгорания в помещение;
• пожарная безопасность.

Трубы для дымохода выполняются из стойких материалов

Дополнительно используют хомуты для соединения составных ее частей. В местах прохождения труб через перекрытия, необходимо использовать специальные герметики и утеплители. Применение таковых должно быть направлено на максимальную стойкость к высоким температурам.

Наружный монтаж труб более удобен, но не всегда применяется из-за конструктивных особенностей здания. При таком расположении дымохода, кухонный патрубок от газовой колонки до стены должен быть больше 25 см. Остальная часть должна быть выведена на улицу и хорошо теплоизолирована. Патрубок от оборудования подсоединяется к дымоходной трубе и необходимому количеству колен. Так он путем наращивания выводится на улицу.

Устройство внешней вентиляции обладает легкостью в монтаже и полностью безопасно для жителей дома. В качестве материала часто используют коаксиальные трубы. Монтаж и ремонт таковых наиболее удобен при соблюдении всех норм и правил СНИП, а также техники безопасности

Важно наружную часть трубы обмазать специальными антикоррозийными смесями, а на ее верхушку установить защиту от попадания воды

Применение специальных антикоррозийных средств позволяет обезопасить внешнюю часть вытяжной трубы от воздействия не только осадков, но и от образования конденсата. Он образовывается при разнице температур внутри и снаружи конструкции. Иногда такую систему вытяжки дополняют специальным сливом жидкости, скопившейся в трубе. Сделанный механизм позволяет быстро утилизировать влагу из дымохода.

Типы труб для организации воздуховода

Воздуховод, выводящий воздух напрямую на улицу, устраивают в частном доме. В квартире отвод осуществляется до вентиляционного канала. Также в домах есть возможность спроектировать воздуховод под свои нужды и вывести его в любом подходящем месте стены, а в квартире все ограничено имеющимся каналом.

Чаще всего трубы для устройства вытяжки изготавливают из следующих материалов:

• гофры;
• стали.

Гофру производят из ламинированной многослойной алюминиевой фольги. Форму каналу придает проволока, вставляемая внутрь трубы. Гофрированные каналы имеют высокую устойчивость к негативному действию конденсата и легкий вес. Они достаточно надежны, а стоят совсем недорого. Большим плюсом гофры является простота ее монтажа и возможность изогнуть в нужном направлении.

Стальные воздуховоды для газовой колонки изготавливают из высококачественной стали и покрывают белой жаропрочной эмалью. Плюсом такой трубы являются гладкие внутренние поверхности, на которых скапливается намного меньше сажи и мусора, чем на шероховатых.

Требования к установке

Важно держаться СНиП, чтобы не получить штраф и заглушку на магистрали газа. Нормы действительны для любых колонок «Нева », «Оазис » и прочих марок

Какие правила в общем нужно выполнять:

• Устройство должно быть полностью непроницаемым чтобы не было утечки;
• Материалы строения обязаны быть стойки к температурным изменением, осадкам;
• Необходимо прочно прикреплять все детали, не допускать провисания;
• По всей длине выполняется подходящий диаметр, который даст возможность создавать нормальную тягу. Для меньшего накопления копоти и производительной работы устанавливают гладкие трубы;
• Процесс установки проходит строго по вертикали.
