Дистанционные
Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.
Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.
Особенности освещения с натяжным потолком
В первую очередь для освещения прихожей с натяжным потолком следует выбирать источники с лампочками, имеющими мощность до 35 Вт. Слишком мощные приборы, из-за высокой температуры способны повредить потолочное покрытие.
Отлично подойдут люстры накладного типа с плафоном, за счет которого происходит быстрое охлаждение или светодиодная подсветка, представляющая собой оригинальный элемент декора и средство зонирования.

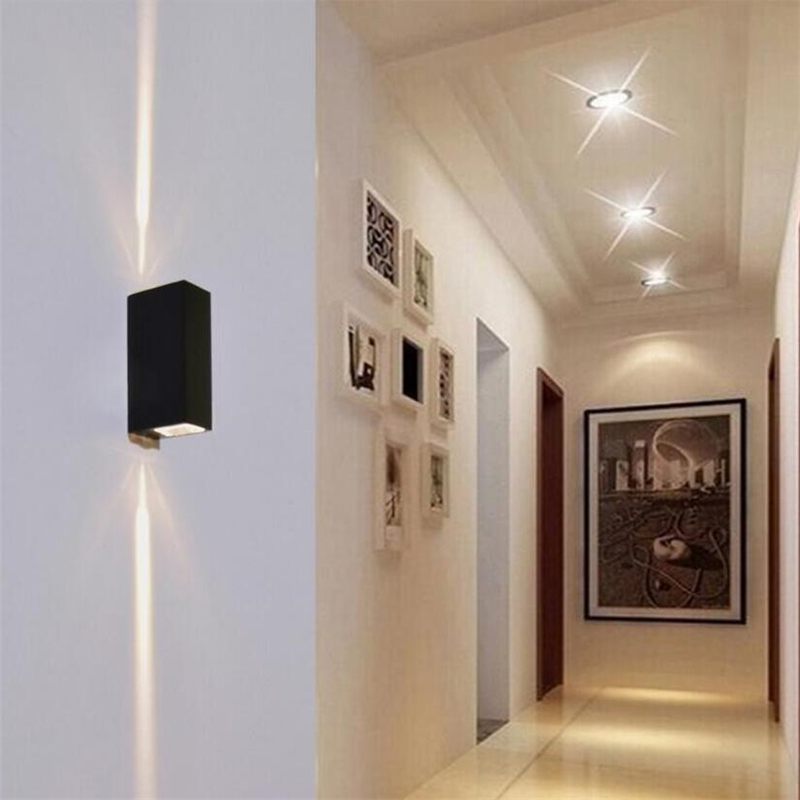

На фото дизайн прихожей с натяжным потолком, оборудованным точечным светом.
Самым распространенным типом осветительных конструкций для натяжного полотна являются точечные светильники. Приборы обладают большим количеством схем размещения. Например, при наличии центрального светового источника, точечные изделия устанавливают в каждом углу коридора, по бокам от основной потолочной люстры, по прямой или в виде зигзага.
Если, в дизайне прихожей задействованы две разновидности встраиваемых точечных светильников, их чередуют друг с другом или применяют шахматный порядок.
Подключение и привязка (программирование) дистанционного выключателя
Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.
Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).
При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:
зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать
в этот момент плавно нажимаете на клавишу
При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.
Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.
Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.
При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!
Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.
Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.
Замена веревочного выключателя, монтаж верёвочного выключателя, подключение в Новороссийске
Единая служба городского сервиса г. Новоросийска — «Новосервис» Веревочный выключатель представляет собой выключатель, который включается и выключается не с помощью кнопки, а с помощью верёвки, и именно из-за наличия этой веревки выключатель и получил свое название. Такой выключатель располагается на более высоком расстоянии от пола (возможно, даже под потолком), чем обычный. Установка веревочного выключателя не отличается от установки обычного выключателя.
Перед тем, как начинать работы по демонтажу старого выключателя и приступать к работам по установке нового, необходимо отключить питание электросети в квартирном щитке.
Возможно, понадобится полная замена электропроводки, включающей в себя светильник, проводку от светильника и выключатель. В таком случае необходимо демонтировать не только старый выключатель, но и старую проводку. После чего на место старой или на новое место производится монтаж распаечной коробки, которая представляет собой металлический или пластмассовый короб.
Для установки этого короба на новом месте необходимо сделать углубления в стене и проштрабить канавку под провод, который будет соединять сеть освещения и выключатель.
После чего проводка укладывается в канавку, присоединяя провод к сети освещения, с проводом самого выключателя. Корпус выключателя вставляется в распаечную коробку и закрепляется. После этого производится заделка штрабов. Правильность монтажа выключателя проверяется путем включения при опускании веревки вниз.
Если монтаж проведен правильно, светильник должен загореться. При этом подключение питания происходит, в том случае, если Вы полностью убеждены, что монтаж выключателя проведен грамотно и полностью.
Квалифицированные мастера – электрики, представляющие нашу фирму, качественно и аккуратно произведут демонтаж старого выключателя, подготовительные работы, установку и подключение нового верёвочного выключателя в указанном вами месте. На все выполненные работы заказчик получает гарантию.
Наша фирмы выполняет любые электромонтажные работы:
По всем видам работ мы предоставляем все необходимые документы для наличного и безналичного расчета…
Схема подключения выключателя и лампочки
Но у моделей старой сборки он может отсутствовать. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях.
Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы. В этом заключаются все основные моменты подключения лампочки и выключателя. Берем коричневую фазную жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.
Их очень удобно использовать в длинных коридорах или на лестничных пролетах. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.
Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками. Каждый контакт связан с проводником фазы одной из ламп. Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Штроборезом прорезают штробы для монтажа проводов.
В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Как их подключать. То есть, в распределительную коробку должно входить 4 провода — вводной, два выводных и от выключателя. Подключение люстры к одинарному выключателю Самый простой способ подключения люстры.

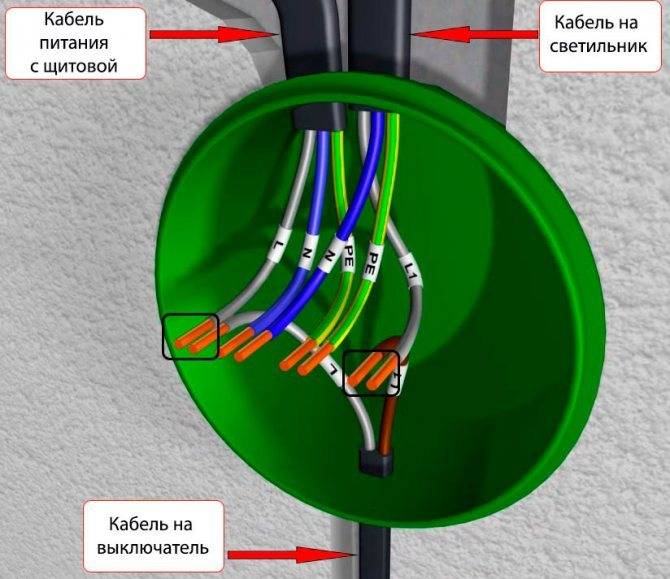

Электрическая схема подключения выключателя, розеток и ламп.
Подключение выключателя осуществляется в разрыве фазы. Но кардинально решить вопрос можно: 1. Кроме того, обезопасить себя от случайного включения автомата другими лицами
Надо обратить внимание на количество выходящих из потолка проводов: два или три. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей. Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду
В результате мы сделали фазу, которая идет на лампу, коммутируемой. Два других провода фазных зажать в одной клемме, либо поставить перемычку. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку
Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду. В результате мы сделали фазу, которая идет на лампу, коммутируемой. Два других провода фазных зажать в одной клемме, либо поставить перемычку. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.
При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Лампочки подключать в систему парами —последовательно и после вывести параллельно. Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным фазным выводом независимо друг от друга. КАК ПОДКЛЮЧИТЬ БРА С ВЫКЛЮЧАТЕЛЕМ ЭЛЕКТРИКА
Применение беспроводных выключателей
Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.
Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.
Сами выключатели можно установить на стену двумя способами:
на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки
на шурупы саморезы в уже существующий подрозетник
Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.
Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.
Еще можно установить его во внутрь старого, вытащив оттуда все “потроха”.
Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.
К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.
К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.
Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”
Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.
Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.
Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.
Так как мощности уличных светильников в разы больше комнатных лампочек.
Применение дергалочного выключателя
Одним из основных применений дергалочного выключателя является его использование в бытовых электрических сетях. Он позволяет включать и выключать электропитание различных устройств и приборов, таких как освещение, электропитание бытовой техники и другие.
Дергалочные выключатели также активно используются в промышленности. Они применяются для управления электрическими двигателями, включения и выключения различных аппаратов и оборудования.
Кроме того, дергалочные выключатели находят применение в автомобильной промышленности. Они используются для контроля и управления различными системами и устройствами в автомобилях, например, для включения и выключения света, вентиляции, указателей поворота и других.
| Применение | Примеры |
|---|---|
| Бытовые электрические сети | Включение освещения, электропитания бытовой техники |
| Промышленность | Управление электрическими двигателями, аппаратами и оборудованием |
| Автомобильная промышленность | Управление системами и устройствами в автомобилях |
Сферы применения
Установка выключателя света с веревочкой возможна в составе разных осветительных конструкций, каждая из которых заточена под определенную задачу.

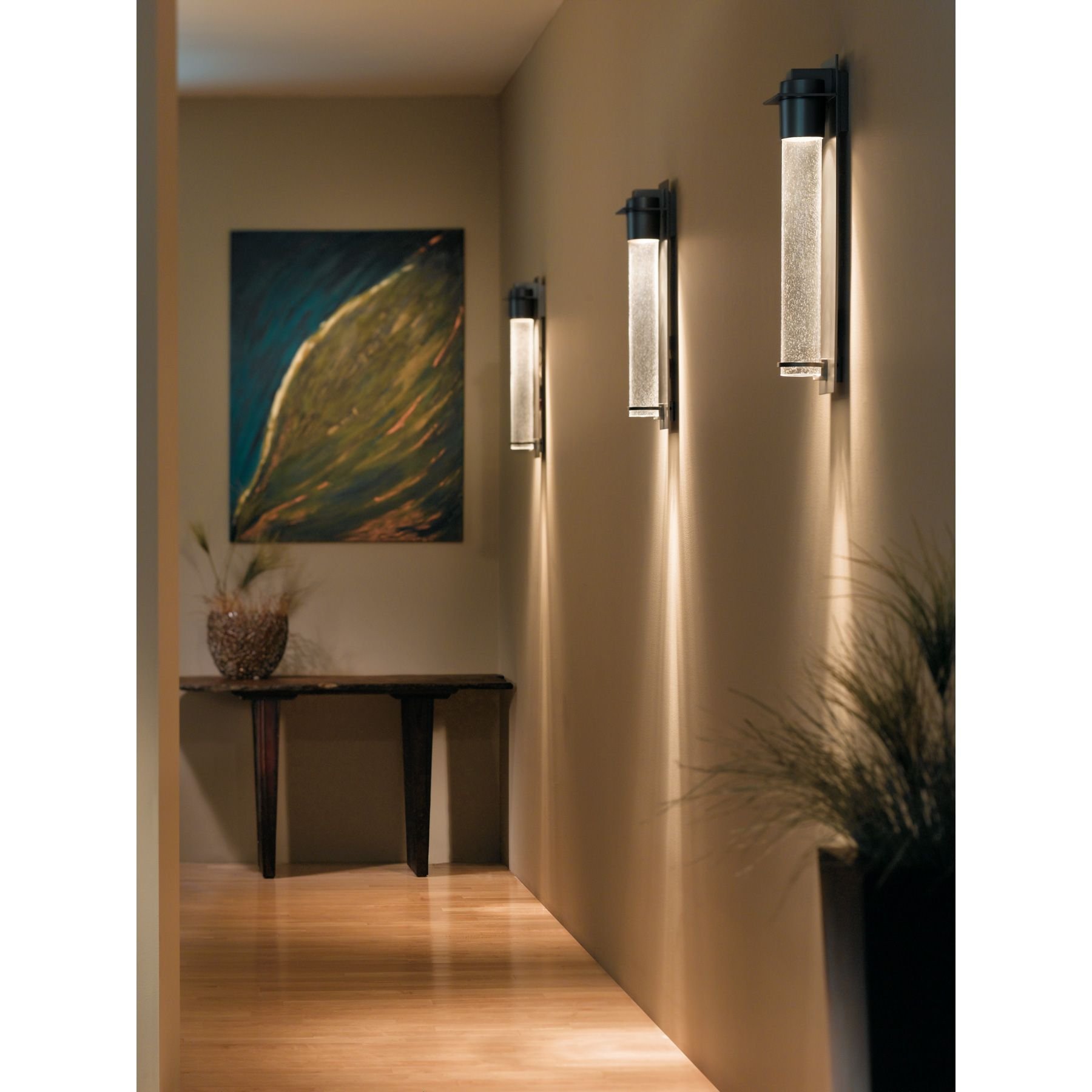

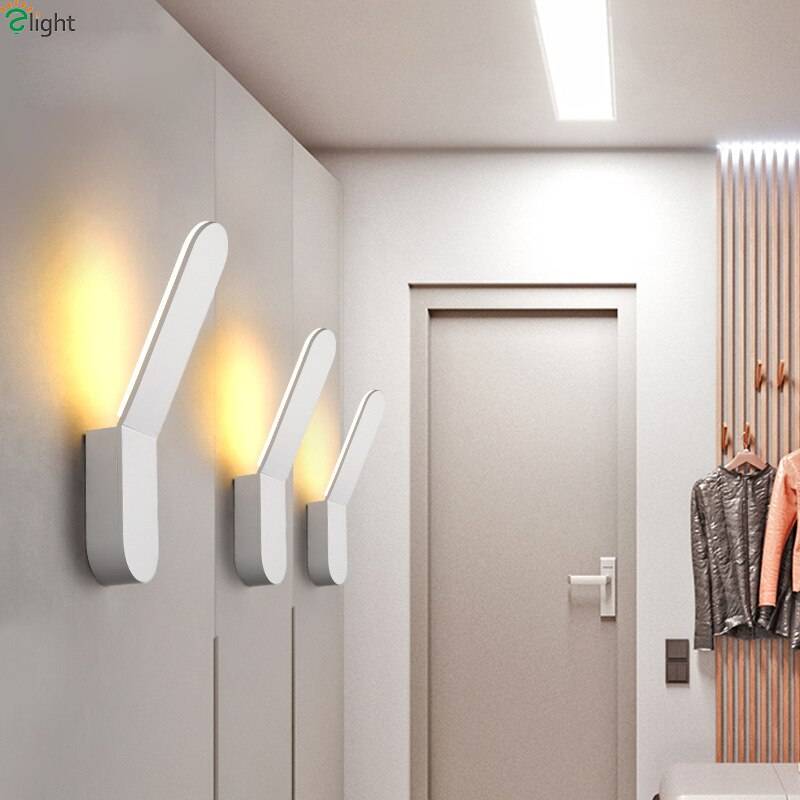

Освещение холлов и коридоров
Настенное бра со шнуром
В силу того, что в прихожих и коридорах задерживается значительная часть грязи, приносимой пешеходом с улицы, загрязнения на кнопочном устройстве вместе с отпечатками пальцев вскоре начинают выдавать срок давности ремонтных работ. Использование выключателя на веревочке поможет предотвратить такую ситуацию. Жильцам не нужно будет пачкать кнопки и прикасаться к стенам в попытках нащупать выключатель.
Настенные осветительные приборы
В случае использования настенного прибора для зонального освещения жилой комнаты пользователь также имеет преимущество в виде отсутствия нужды прикасаться к стене. К тому же, рукоять или цепь может быть декоративным элементом, поддерживающим единство интерьера комнаты – можно подобрать вариант, стилистически сочетающийся с основной люстрой либо с мебелью.
Светящиеся потолки
Шнуровые выключатели на потолок
В случае оборудования потолочного освещения основное преимущество дергалок в том, что для их установки не требуется выводить электропроводку на стену. Это довольно трудоемкая операция, к тому же, не слишком подходящая для обустройства освещения по завершенной отделке стен. При установке дергалки капсула с механизмом может быть скрыта потолочной направляющей или гипсокартонным коробом, а сам шнурок – спущен по стене.
Подсветка мебели
Сочетание компактности и хорошей различимости выключателя веревочной конструкции делает ее отличным вариантом для установки на кухне с целью освещения нижних частей настенных висячих шкафов мебельного гарнитура. Продумывая ее расположение, нужно позаботиться о достаточной отдаленности выключателя от устройств вентиляции.
Представители рынка
На рынке ретро розеток сейчас присутствует несколько основных конкурентов:
Bironi — достойные ретро розетки.
Также отечественный производитель, однако сертификация и оборудование у него итальянское. Качество выпускаемой продукции заслуживает наивысшей оценки
Модельный ряд весьма обширен и насчитывает:
- Четыре вида используемых материалов
- Десять видов расцветок
- Два вида установки открытая/скрытая
То есть вы имеете возможность выбора из 80 различных конфигураций розеток для оформления своего дома
Salvador – московский производитель ретро электрики премиум сегмента.
Продукция Сальвадор узнаваема и востребована на рынке РФ и является, пожалуй, наиболее приемлемым выбором, если речь заходит о розетках, выключателях или проводки в ретро стиле.
В отличие от своих конкурентов, Salvador представляет розетки в ретро стиле не только наружного, но и внутреннего монтажа, что позволяет использовать их в квартире на штатных местах, со стандартными подрозетниками.
Основные способы подключения
Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

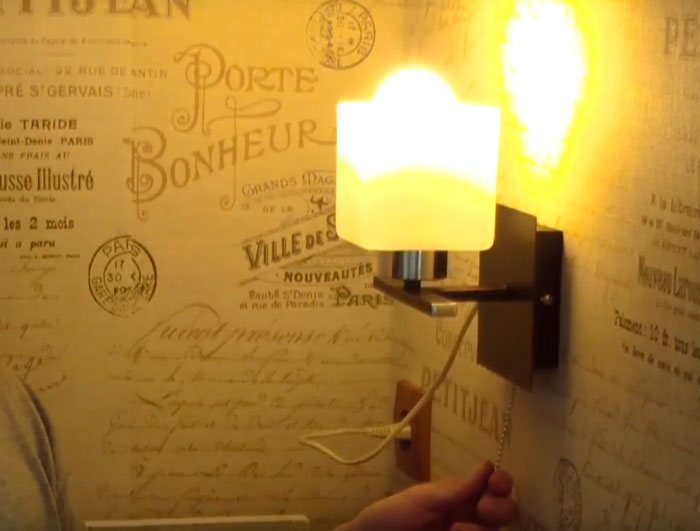

Подключаем веревочный экземпляр бра
Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.
На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.
Клавишная бра-модель
Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.
В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.
Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.
Пользоваться бра через выключатель удобно в детских комнатах.
Бра со шнуром и «вилкой»
Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.
Инструкция по подключению бра
Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.
Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой; Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом
Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него; В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель. Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня
Отверстия проделываются перфоратором
Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.
- После того, как выбраны все необходимые элементы, крышка крепится к стене;
- Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
- Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
- Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
- Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.
Работа выключателя дергалки на примере электрооборудования
Принцип работы выключателя дергалки основан на механическом воздействии на контакты. При нажатии на рычаг или дерганье, механизм перемещает контакты, что приводит к разрыву или замыканию цепи.
Различают два состояния выключателя дергалки: включенное и выключенное. Во включенном состоянии контакты находятся в замкнутом положении, что позволяет электрическому току проходить через них и снабжать электрооборудование энергией. В выключенном состоянии контакты расходятся, цепь разрывается и энергия перестает подаваться на оборудование.
Выключатель дергалка широко используется в различных электроустановках, включая бытовое оборудование, промышленные системы и автомобильные схемы. Благодаря простоте и надежности работы он позволяет оперативно и безопасно управлять электрическими цепями.
| Преимущества выключателя дергалки: |
|---|
| Простота использования и управления |
| Надежность и долговечность |
| Быстрое прерывание или восстановление цепи |
| Удобство монтажа и подключения |
В заключение, выключатель дергалка – это важный элемент электрооборудования, который позволяет контролировать энергопотребление и обеспечивает безопасность при работе с электрическими цепями.
Особенности установки
Все ретро розетки устанавливаются только накладным способом. Этот вариант установки элементов электроарматуры потребует установки наружной проводки, монтаж которой также должен осуществляться в соответствии с электротехническими требованиями. Чтобы визуально соответствовать тому времени, когда ретро розетки использовались повсеместно, размещать данный элемент электроарматуры следует на высоте не менее 90 см от уровня пола. Монтаж розетки на такой высоте откроет её для обзора, и эстетическая функция, которая была заложена дизайнером в этом элементе будет полностью раскрыта. Накладные розетки устанавливаются очень легко, и для них не требуется делать специальное отверстие в стене. Подводка открытой электропроводки, к этому элементу, также не займёт много времени. Работа по установке розетки в ретро-стиле осуществляется в такой последовательности:
- Вся электропроводка в доме полностью обесточивается. Для это следует выкрутить пробки или отключить автоматические предохранители на электрощитке. Чтобы удостовериться в отсутствии опасного напряжения, можно использовать отвёртку-индикатор, в которой, при наличие фазного тока, будет светиться специальное окошко.
- По всей длине прокладки внешней электропроводки необходимо установить ролики-изоляторы, которые должны располагаться на равном расстоянии друг от друга. Обычно расстояние между роликами составляет 50 см, а между роликом и розеткой не более 5 см.
- Изделие разбирается и прикладывается к стене в месте установки. С помощью маркера размечаются отверстия крепежа розетки. По отмеченным точкам выполняется сверление материала на глубину, которой будет достаточно для установления дюбелей.
- Электрический кабель подключается к розетке. Для выполнения этой операции следует завести медные провода в специальные зажимы и надёжно затянуть резьбовое соединение. В распределительной коробке провода соединяются методом пайки или методом обжима.
- Внутренняя часть розетки крепится к стене. Для выполнения этой операции, крепёжные отверстия изделия совмещают с отверстиями в стене и производят крепление розетки с помощью дюбель-болтов.
- Затем к внутренней части с помощью болта, который закручивается посередине, устанавливается внешний корпус накладной розетки.
Как сделать электропроводку в стиле ретро видео:
Накладки на розетки можно без труда заменить, при желании. Для этого потребуется отвинтить центральный болт, снять повреждённую накладку и установить новую, при этом внутренняя часть розетки, при её полной сохранности, замене не подлежит. При установке ретро розетки можно обойтись и без использования декоративных рамок. Стены, при формирования ретро-стиля, также оформляют с учётом норм и правил прошлых лет. Если есть желание установить декоративные рамки, то это необходимо делать грамотно, чтобы единственная деталь, которая не будет вписываться в общий стиль не испортила эстетического впечатления от проделанной ранее работы по приданию помещению соответствующего вида. Рамки для розеток и рамки для выключателей придают более красивый облик элементам электроарматуры, поэтому при правильном подборе способны только улучшить интерьерные качеств. Беспроигрышно смотрятся накладки и рамки, декорированные под дерево, иногда цветные розетки способны внести изюминку в ретро-стиль, но использовать слишком яркие расцветки не рекомендуется, чтобы ретро розетки и выключатели не слишком выделялись на общем фоне.
Создание схемы и монтаж электропроводки
Укладка проводки в доме начинается с составления схемы размещения элементов электроцепи.
При создании чертежа учитывайте ряд нюансов:
- Распределительный щит монтируют в прихожей, на высоте 1,5 м.
- СНиПы и ПУЭ не выдвигают требований к месторасположению розеток и выключателей – действуйте, исходя из особенностей расстановки мебели и бытовых приборов.
- Линию проводов прокладывают по верху или по низу стены на расстоянии 20 см от потолка/пола соответственно. Допустима прокладка по потолку.
- Провода кладутся строго вертикально или горизонтально. Повороты трассы проходят под прямым углом.
На основании составленной и утвержденной разметки рассчитывают комплектующие.

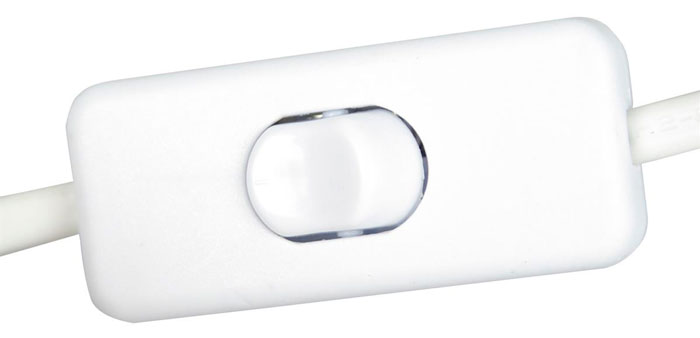

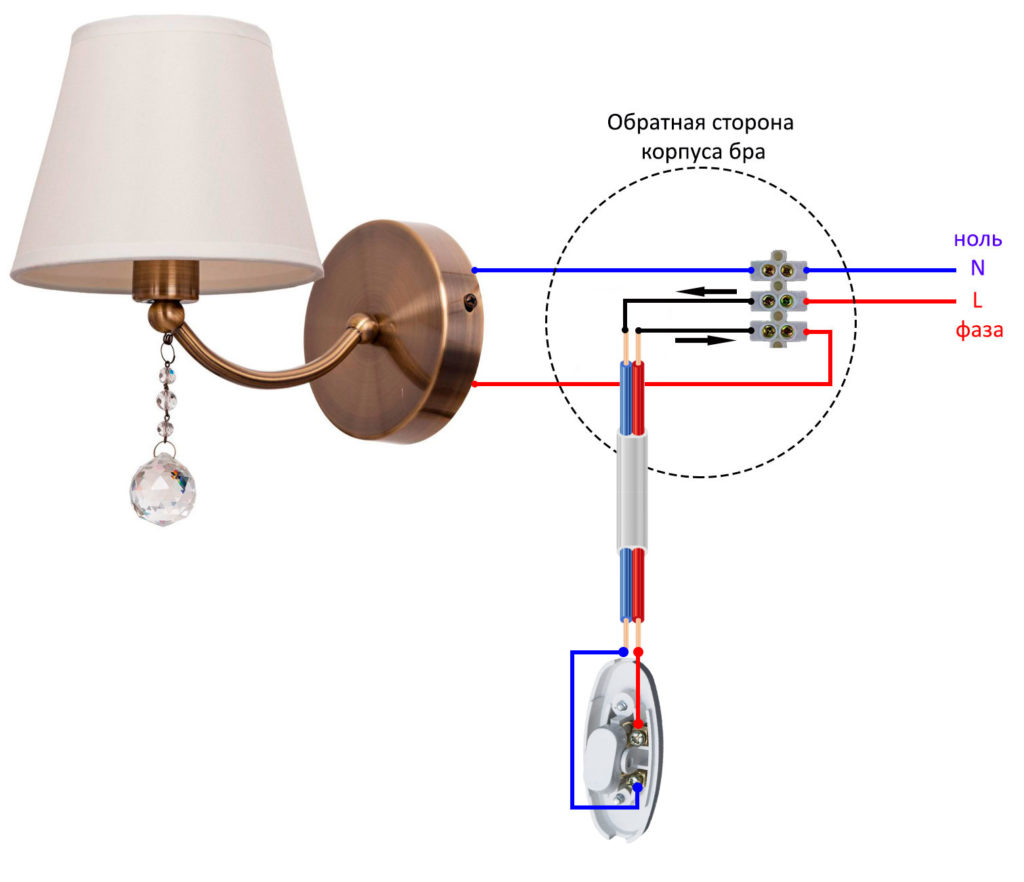

Схема подключения через выключатель на проводе
А что
делать, когда конструкция бра не позволяет разместить внутри корпуса
дополнительный выключатель на цепочке или просто такового нигде нет в наличии?
В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

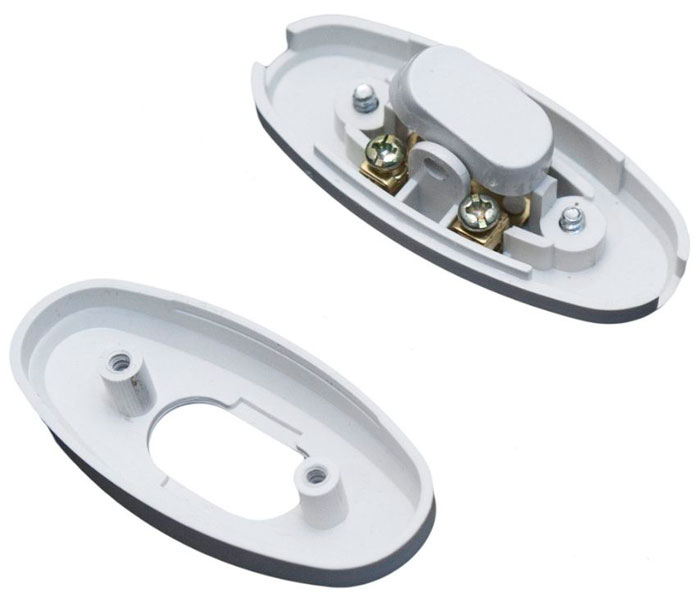

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.
По аналогии
с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий
провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.
При этом
жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на
разной длине. Один из проводников подключаем к одному контакту, а другой – ко
второму.
Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.
Ноль по
старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к
переключателю, а затем через вторую жилу возвращается обратно в бра.
А что
делать, если вы хотите установить светильник в новом месте, где вообще ранее не
закладывалась под это дело проводка, но зато недалеко присутствует розетка?
Дабы не
срывать обои и не штробить заново стены, можно просто смонтировать бра над
розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете
вилку, другой конец заводите в бра, а посередине устанавливаете проходной
переключатель.

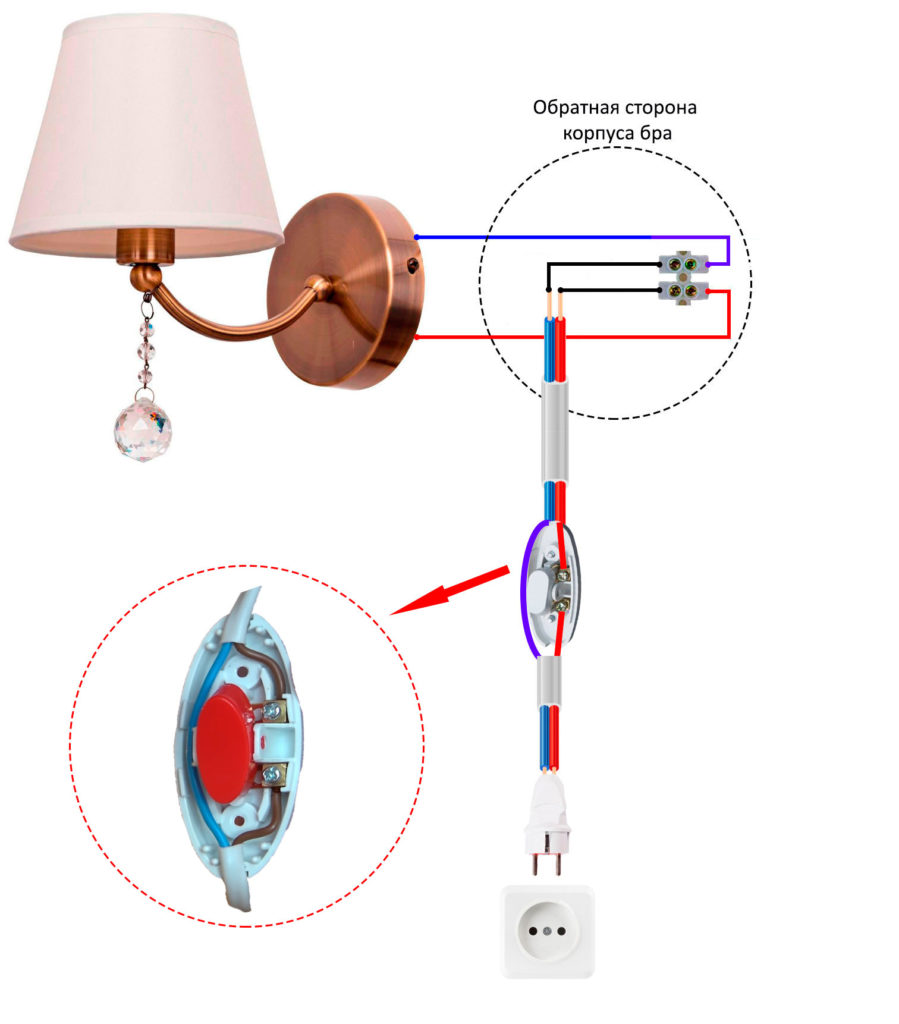

Получается
вот такая схемка:
Со стороны
это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на
виду останется только шнурок с выключателем, то картинка немного меняется.
Самое
главное на вилке и розетке не забудьте отметить с какой стороны находится фаза.
Потому что выключатель должен разрывать именно ее.
Перевернете
вилку и это может закончиться весьма печально. В этом случае на шнуре
рекомендуется монтировать переключатель, который одновременно разрывает сразу
два проводника, как фазный, так и нулевой.
Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.
Как подключить бра с выключателем шнурком, цепочкой — 3 простые схемы.
Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.
Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.
А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

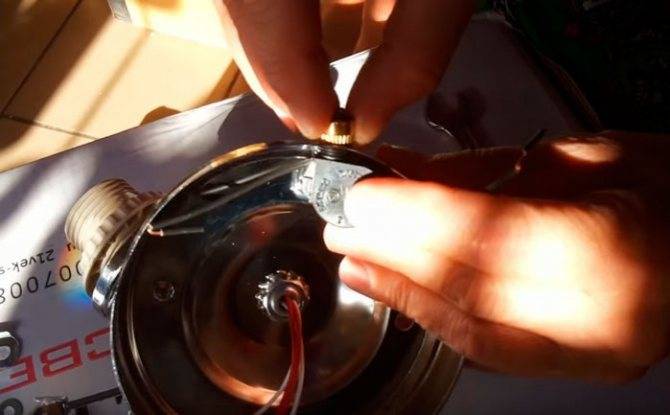

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

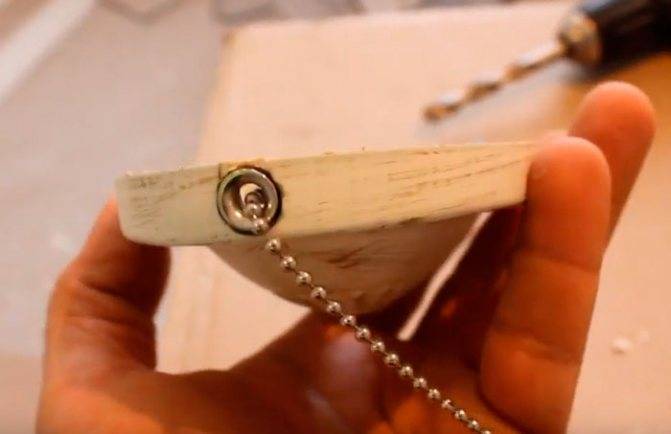

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:
Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.
Читайте об этом в отдельной статье.
Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.
Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.
Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.
Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.
Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.
Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.
Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.
А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.
Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.
Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.
Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.
Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.
После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:
Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.
Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.
В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.
При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.
Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.
Преимущества двухклавишных выключателей
- Удобство использования. Двухклавишные выключатели позволяют одновременное управление двумя электрическими устройствами или двумя группами светильников. Это особенно удобно в помещениях с несколькими источниками освещения.
- Эстетический вид. Двухклавишные ретро выключатели имеют стильный и элегантный дизайн, который подходит для различных интерьеров. Они могут стать не только функциональным элементом, но и украшением стены.
- Простота монтажа. Установка двухклавишных выключателей не требует особых навыков или специального инструмента. Они легко монтируются на стандартные розетки и соединяются с электрическими проводами.
- Надежность и долговечность. Двухклавишные ретро выключатели изготовлены из качественных материалов, которые обеспечивают их долгий срок службы. Они устойчивы к механическим повреждениям и не теряют своих характеристик со временем.
- Возможность выбора. Двухклавишные ретро выключатели представлены в различных цветах и дизайнах, что позволяет выбрать оптимальный вариант подходящий для конкретного интерьера. Это помогает создать гармоничный образ и дополнить стиль помещения.
Все эти преимущества делают двухклавишные ретро выключатели популярными и востребованными среди потребителей. Они становятся не только функциональными элементами, но и стильным дополнением к интерьеру.
