Разновидности
По типу применяемых датчиков их разделяют на несколько групп:
- Инфракрасные. Срабатывают на тепло в поле работы датчика. Так как теплокровным, кроме человека, относятся и домашние животные, среагировать инфракрасные детекторы могут и на них.
- Акустические. Реагируют на шум. Если двери открываются со скрипом, или громкие шаги человека датчик сработает.
- Микроволновые. Датчики активного типа. Сами формируют волны в микроволновом диапазоне и выслеживают их возврат обратно. Если есть разница от движущегося объекта, электрические цепи замыкаются/размыкаются.
- Ультразвуковые. Принцип работы аналогичен микроволновым датчикам, но в практике применяются редко. На ультразвук неадекватно могут среагировать домашние животные.
- Комбинированные. В одном устройстве освещённости может сочетаться сразу несколько типов обнаружения движения. Более надежные системы, но и более дорогие.
- Астрономический таймер. Реле нового поколения. Также контролирует работу осветительных приборов, но основано на ином принципе управления. В микрокомпьютер астротаймера заложена программа с данными о времени движения солнца в разных регионах планеты. Для того чтобы настроить прибор, надо вбить в прибор данные GPS своего населённого пункта, текущие дату и время. Опираясь на эти ключевые настройки, он автоматически будет определять, когда пора включать лампы освещения. Если у фотореле возможны ложные срабатывания, то у астротаймера таких ошибок нет. Он работает в любую погоду.
Обычно инфракрасный датчик освещения применяется для уличного фонаря, так как он обладают рядом преимуществ:
- недорогой;
- с большим радиусом действия;
- можно легко отрегулировать под свои предпочтения.
Уличные или лестничные детекторы преимущественно используют или ультразвуковые или микроволновые. Способные среагировать на достаточно большом расстоянии от источника освещения. Микроволновые — могут среагировать, даже если человек еще находится за преградой.
Есть еще классификация автоматических осветительных приборов для уличного освещения по типу конструкции фотореле.
- Все элементы управления светильником размещены в одном корпусе. Такая конструкция более объемная, но и довольно удобная — нет лишних проводов. Надо просто закрепить рядом со светильником.
Сам датчик «дня» крепится снаружи, а управляющее реле со светильником располагается в отдельном щитке внутри помещения. Таким образом, все элементы регулирования уличным освещением основательно предохранены от погодных катаклизмов.
Чувствительность приборов можно настраивать. Регуляторы размещены снизу корпуса и подписаны знаками «+» и «—».
Работать с регулированием датчика света лучше при наступлении темноты и когда он установлен и подключен к сети.
Накручивая винт в сторону знака минус, датчик теряет свою чувствительность. И реле начнет срабатывать только при полной темноте. И соответственно, поворотом в сторону плюса, чувствительность повышается.
Когда все манипуляции произведены, и результат работы будет положительный — настройка фотореле будет закончена.
Кроме таких регулируемых фотореле есть такие же девайсы, но дополненные детектором движения. Фонарь не включится в темноте до тех пор, пока детектор не среагирует на перемещение человека в зоне своего влияния.
Как правильно подключить датчик движения — 5 схем монтажа с выключателем и без
Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.
Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.
А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.
Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.
Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.
Сначала изучим простейшую двухпроводную схему.
Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:
автоматический выключатель для подачи питания 220В
сам датчик
светильники
Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.
При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.
Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.
Далее протягиваете уже двухжильный провод до места установки датчика.
Где его лучше всего размещать?
Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.
Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.
Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика. Еще их не рекомендуется ставить над батареей или другими нагревательными приборами. Еще их не рекомендуется ставить над батареей или другими нагревательными приборами
Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.
Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.
Сначала ноли. От кабеля питания — на кабель светильника.
Далее заземление, если оно конечно есть.
А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).
Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.
Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.
Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».
1 — переводите устройство в автоматический режим
2-выставляете порог чувствительности
Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.
3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора
На этом все. Подаете напряжение и проверяете работу всей схемы.
Преимущества подобной двухпроводной схемы и данных датчиков движения:
простота монтажа и подключения
возможность принудительного включения освещения без дополнительных выключателей света
универсальность
Настройка подключения
Последние модели инфракрасных ДД предоставляют возможность пользователям настраивать параметры освещенности, чувствительности прибора, времени работы и угол установки.
Все характеристики при надлежащей настройке обеспечивают заметную экономию электроэнергии. Однако необходимо учесть, что не каждый прибор имеет все указанные регуляторы. Старые модели регулируются только по одному или двум параметрам: чувствительности и времени либо по степени освещенности и длительности задержки.

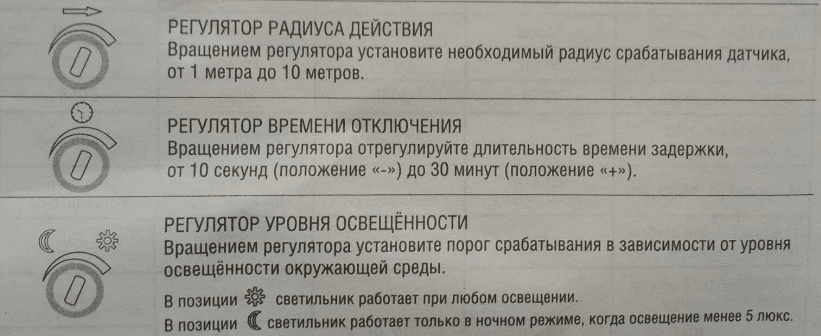

При настройке угла установки в первую очередь необходимо откорректировать зону действия ДД. В новых приборах детекторы расположены отдельно на шарнирах. Именно их и нужно настроить так, чтобы инфракрасное излучение охватывало наибольший объем пространства обнаружения. Здесь важен угол крепления и высота, на которой будет находиться детектор.
Настройка по времени
Указатель «TIME» обозначает длительность задержки освещения. По сложности настройки этот параметр самый простой. Диапазон может варьироваться от 5 секунд до 10 минут. Здесь пользователь сам решает, какое время задержки для него удобнее. В отдельных моделях датчиков при каждом очередном включении продлевается время задержки. Настраивая прибор впервые, установите время на минимальное значение, чтобы все остальные параметры было проще проверить.
Настройка детально описывается в инструкции
Степень освещенности
Следующее настраиваемое значение – это степень освещенности, которая обозначена надписью «LUX». Она требуется для того, чтобы датчик включал свет только в том случае, когда в комнате темно. Настраивая датчик впервые, рекомендуется поставить максимальный показатель LUX, и когда наступят сумерки, вы отрегулируете подходящие условия для срабатывания сенсора.
Настройка чувствительности
Настраивать чувствительность (обозначается «SENS») сложнее всего. Идеально выставить ее параметры с первого раза удается редко. Однако в дальнейшем вы сможете добиться приемлемых результатов. Чтобы получить точные результаты, необходимо поворачивать ручку сопротивления SENS буквально по миллиметру. Главное правило – если ДД не реагирует на возникновение человека, увеличивайте уровень чувствительности, если он включает свет от малейших посторонних шевелений, снижайте.
Возможно, понадобится перенастройка чувствительности при изменении времени года. Правильно настроенный ДД срабатывает, когда появляется человек, и не реагирует на другие движения, например, когда мимо пробегает мелкое домашнее животное.
Преимуществами обладают датчики, оснащенные микропроцессором. В таких устройствах, когда в зоне действия нет людей, чувствительность остается минимальной. Показатель SENS выявляет порог срабатывания сенсора. Чем выше его значение, тем больше радиус обнаружения. Этот параметр корректируют индивидуально.
Выбор модели датчика движения для дома
По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.
Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.
Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.
Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.
Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.
Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга
Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°
Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.
На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.
Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.
По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.
Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.
Стоимость датчиков движения
Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.
Преимущество применения для дома
Автоматический выключатель света состоит из двух компонентов. Это приемник сигнала и передатчик. В качестве приемника используется радиоуправляемое реле, которое получает команду и замыкает цепь. Передатчик реагирует на действие и подает сигнал.
Инфракрасные выключатели имеют ряд преимуществ. К ним относятся:
- простота монтажа;
- контроль сразу всех осветительных приборов;
- экономия расхода электроэнергии;
- широкий радиус приема сигнала в зависимости от модели;
- дополнительная безопасность помещения (эффект присутствия в доме);
- комфорт включения и выключения света;
- электрическая безопасность, так как устройство слаботочное;
- дистанционное регулирование яркости света.
Главный недостаток таких приборов – высокая цена перед традиционными аналогами. Но с развитием технологии отмечается тенденция к понижению стоимости. Также проблемой является ограничение радиуса действия и невозможность сигнала проникать через препятствия.
Варианты подключения
При выборе и подключении выключателя с датчиком движения необходимо учесть особенности вашего помещения и условия его эксплуатации. В данном разделе рассмотрим различные варианты подключения такого прибора.
Параллельное подключение
Одним из наиболее распространенных вариантов подключения выключателя с датчиком движения является параллельное подключение. В этом случае датчик подключается параллельно существующему выключателю, используя провода, которые уже есть в помещении. При таком подключении датчик будет срабатывать независимо от положения выключателя, что позволит автоматически включать свет при обнаружении движущегося объекта.
При параллельном подключении необходимо учесть, что датчик будет работать только при нулевой фазе. Также следует учитывать чувствительность датчика движения и его освещенности, чтобы избежать ложных срабатываний или неправильной работы прибора.
Подключение нескольких датчиков
Если в вашем помещении требуется обеспечить более широкую зону обнаружения движения, можно подключить несколько датчиков движения. Для этого необходимо использовать специальные схемы подключения, которые позволят объединить работу нескольких датчиков.
При подключении нескольких датчиков следует учесть их чувствительность и освещенность, чтобы избежать перекрытия зон обнаружения. Также необходимо правильно настроить каждый датчик в соответствии с требуемыми условиями работы.
Подключение по классификации
Для более точной настройки работы датчика движения можно использовать подключение по классификации. При таком подключении датчик будет реагировать только на определенные типы движущихся объектов, исключая ложные срабатывания.
Подключение по классификации требует использования специальных схем и настроек, которые позволяют определить характер движения и выбрать нужные параметры для работы датчика.
Подключение к стандартному выключателю
Если в вашем помещении уже установлены стандартные выключатели, вы можете подключить датчик движения к одному из них. Для этого необходимо использовать специальные устройства, которые позволяют добавить функцию датчика движения к уже существующему выключателю.
Подключение к стандартному выключателю позволяет сэкономить время и средства на установке отдельного датчика света. Однако следует учесть, что в этом случае необходимо правильно настроить датчик и учесть особенности работы выключателя.
Подключение с нулевым проводом
Для установки датчика движения в помещении, где нет проводов для подключения, можно использовать подключение с нулевым проводом. При этом используется специальное устройство, которое позволяет передавать сигнал от датчика через существующие провода электроосветительной сети.
Подключение с нулевым проводом позволяет установить датчик света в любом месте помещения без необходимости прокладывать дополнительные провода. Однако следует учесть, что такое подключение может иметь некоторые ограничения и требовать дополнительных настроек.
Подключение по схеме «звезда»
Если в вашем помещении требуется установить несколько датчиков света, можно использовать подключение по схеме «звезда». При этом каждый датчик подключается к центральной точке, что позволяет независимо управлять каждым датчиком.
Подключение по схеме «звезда» позволяет создать более гибкую систему управления освещением в помещении, позволяя включать и выключать свет в разных частях помещения независимо от остальных датчиков.
Достоинства и недостатки различных вариантов подключения
| Вариант подключения | Достоинства | Недостатки |
|---|---|---|
| Параллельное подключение | – Простота подключения– Использование существующих проводов | – Возможность ложных срабатываний– Ограничение работы при нулевой фазе |
| Подключение нескольких датчиков | – Расширение зоны обнаружения– Более точная настройка работы | – Перекрытие зон обнаружения– Более сложная настройка |
| Подключение по классификации | – Исключение ложных срабатываний– Более точная настройка работы | – Более сложная настройка– Ограничение на типы движения |
| Подключение к стандартному выключателю | – Экономия времени и средств– Использование существующего выключателя | – Ограничение работы выключателя– Более сложная настройка |
| Подключение с нулевым проводом | – Установка в любом месте помещения– Экономия на прокладке проводов | – Ограничение на типы подключаемых датчиков– Дополнительные настройки |
| Подключение по схеме «звезда» | – Независимое управление каждым датчиком– Гибкость системы управления | – Более сложная установка– Больше проводов |
Технические характеристики устройств
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.
Угол обзора
Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.
Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.
Радиус действия
Дальность действия следует подбирать с запасом
Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.
Мощность подключаемых источников освещения
Мощность датчика следует расчитывать с запасом
Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.
В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.
Способ крепления и выбор места установки
Чаще всего датчики крепят на стену
Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:
- Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
- На потолке.
- На стене.
- Встраиваемые модели, предназначенные для скрытой установки.
Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.
Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.
Дополнительные возможности
Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:
- Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
- Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.
Инструкция Датчик Движения Дд 008
Датчик движения для освещения . Также такой датчик учитывает и уровень освещенности. Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле. Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов. Скоро я опубликую около 1. Подписывайтесь на получение уведомлений о выходе новых статей на сайте.
Форма подписки расположена внизу статьи и в правой колонке сайта. Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом
При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп. Принцип работы датчика. Принцип работы датчика движения для включения света очень прост
Принцип работы датчика движения для включения света очень прост
Принцип работы датчика движения для включения света очень прост.
Датчики предназначены для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся . ДАТЧИКИ ДВИЖЕНИЯ служат для автоматического включения и отключения освещения в целях экономного использования .
При появлении какого- либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник. Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло. Мощность выходных цепей датчика зависит от типа и разновидности датчика.
Например, у датчика движения типа ДД- 0. ВА) для энергосберегающих ламп и 1. Вт) для ламп накаливания. Согласитесь, очень даже неплохо. Датчик движения для включения света типа ДДДля реализации вышесказанного я использую инфракрасные датчики типа ДД- 0.
ДД- 0. 24. В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.
А это его габаритные и установочные размеры. Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения): Установка датчиков движения. Теперь разберем вопрос установки датчиков, т. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается. Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся: вентиляторы (движущиеся и вращающиеся части, лопасти)проезжающий транспорт (тепло от двигателей)кондиционеры (влияние отрицательной температуры)трубы отопления (влияние положительной температуры)деревья и кустарникиразличные электромагнитные помехи. Не стоит забывать и про угол обзора датчика. При установке датчика на потолке угол обзора составляет 3.
Если же установить его на боковой стене, то угол обзора уменьшиться до 1. Крепеж датчика движения к поверхности выполняется в следующей последовательности. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.»LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности»TIME» — регулятор выдержки времени во включенном состоянии»SENS» — регулятор уставки чувствительности к инфракрасному излучению. Схема подключения датчика движения.
Датчик движения должен получать питание через автоматический выключатель или предохранитель, т. Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв.
Эта схема самая простая в подключении. L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник. Вариант 2. Второй вариант (не стандартный) схемы подключения смотрите ниже. Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта). Вариант 3. Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи). Для этого в схему добавляем контактор с напряжением катушки на 2.
В этом видео рассмотрены основные виды датчиков движения. Три провода всего и инструкция вроде не на китайском).
Способ монтажа и установки
По способу установки датчики движения для освещения могут быть наружного монтажа и встраиваемые. Модели для наружного монтажа имеют пыле-влагозащищенный корпус, параметры которого надо подбирать в зависимости от условий работы. Монтироваться корпусные модели могут на вертикальной или горизонтальной поверхности (например, на стене или потолке). Это разные модели, так как у них линзы и датчики расположены по-разному.
Встраиваемые модели могут прятаться в любое подходящее по габаритам устройство. При равных характеристиках они дороже обычных моделей, так что без особой необходимости соблюдения секретности, лучше ставить обычные. Выпускаются датчики движения для подвесных и натяжных потолков. По форме они напоминают точечные светильники, точно так же крепятся.
Потолочные датчики движения Legrand для включения света. Предназначены для подвесных и натяжных потолков
Наружные датчики крепятся через специальные отверстия в корпусе. Крепеж подбирается в зависимости от типа поверхности, на которую он будет монтироваться: дюбель-гвозди — если это кирпич или бетон, саморезы — для деревянных поверхностей, дюбеля-бабочки — для гипсокартона, спецкрепеж — для пористых материалов типа газоблоков.
Если установить крепеж сложно, можно использовать универсальный клей типа «жидкие гвозди». Вот только снять такой датчик не получится. С одной стороны, это хорошо — никто его не унесет. С другой — заменить тоже будет проблематично.
Варианты подключения
Существует три схемы подключения выключателей, оснащенных датчиками.
Параллельное подключение
Схема подразумевает параллельное подключение датчика и выключателя. Свет включается автоматически или в ручном режиме.
Во внутренней части датчика имеются три клеммы, оснащенных зажимами. Первый провод — фазовый, второй — нулевой, а третий рассчитан на лампочку, присоединенную отдельной веткой кабеля. Проводники укладывают в корпус и фиксируют клеммами. Стандартное обозначение проводов на схеме:
- L — фаза;
- N — ноль;
- L со стрелкой — провод для лампы.
Подключение осуществляется в такой последовательности:
- Проводим фазный провод через верхнюю клемму к зажиму устройства c буквой L.
- Через среднюю клемму заводим нулевой провод и замыкаем его на зажиме с буквой N.
- Соединяем выход с буквой L и стрелочкой с третьим зажимом колодки.
- К нижнему зажиму коммутируем лампу и дополнительную розетку.
Если есть распределительная коробка, то в ней насчитывается семь проводов. Три из них направляются от датчика, два идут от осветительного прибора, а оставшиеся два — фаза и ноль.
Схема подключения датчика и стандартного выключателя
Для подключения датчика движения подойдет и описанный выше отдельный обычный выключатель. Отличие лишь в том, что нужно дополнительно присоединить отдельный выключатель. Такая схема актуальна, когда необходимо автоматическое включение при сохранении возможности ручного управления светом. Прибор подключают к датчику через фазу к участку провода, расположенному между лампочкой и прибором фиксации движения.
Принцип схемы таков: когда цепь выключателя разомкнута, датчик работает, однако если контакты замкнуты, устройство функционирует как обычный клавишный выключатель.
Схема для нескольких датчиков
Иногда нужно подключить сразу несколько датчиков. Такая потребность возникает при наличии длинных коридоров или большой площади помещения. Устройства соединяют между собой параллельно.
Если выбрана подобная схема, фазовый и нулевой провода по отдельности и без прерываний заходят на каждый датчик. Далее они коммутируются с осветительным прибором. При срабатывании любого из датчиков происходит замыкание цепи и подача электричества на ламповые контакты.
Разновидности датчиков движения
Все датчики для срабатывания освещения различаются в зависимости от места монтажа и типа сигнализатора. Бывают уличные устройства и внутренние, которые устанавливаются в помещении.
Уличные датчики работают по принципу измерения расстояния до объекта. Они предназначены для контроля определенного участка двора. Такие устройства удобны для крупных загородных домов и коттеджей с обширной придомовой территорией и для складов. Многие приборы работают с широким диапазоном действия от сотни метров до половины километра. Однако есть и профессиональные датчики, предназначенные для крупных площадей. Специализированные аппараты требуют установки прожекторов определенного вида.
Работа уличного датчика движения
Комнатные или домашние устройства предназначены для установки в помещениях. Они отличаются от уличных моделей тем, что не переносят резких температурных перепадов.
Бытовые датчики делятся на такие категории:
Ультразвуковые модели работают по принципу отражения ультразвуковых лучей от окружающих предметов. Этот тип считается самым долговечным, простым и недорогим.
Инфракрасные приборы работают за счет анализа теплового ИК излучения. В датчике находится два чувствительных пироэлектрических элемента. Каждый из них анализирует тепловое излучение. Если никаких движений тепловых объектов в пространстве нет, излучение, поступающее на оба элемента, одинаково, поэтому датчик не срабатывает. Когда движется объект, излучающий тепло, он попадает в поле действия одного из элементов, поэтому сигналы с обоих приемников отличаются, и датчик делает вывод о присутствии движения, и включает свет. Колебания температуры среды влияют на работу такого устройства, поэтому его не рекомендуется устанавливать на кухне или около входной двери. Чтобы свет не загорался, когда в зоне действия пробегают домашние питомцы, необходимо правильно выставить рабочий диапазон температур.
Микроволновые модели функционируют как радиолокаторы. Такие датчики способны выявлять объекты, находящиеся за диэлектрическими или слабо проводящими электрический ток барьерами, например, за стеклом, стеной, дверью. Функциональность прибора не зависит от температурных показателей. Прибор чутко реагирует на движения
Недостаток этого варианта – высокая цена и повышенный расход энергии, что важно при работе от аккумулятора.
ИК датчик самый удобный в быту
