Схема выгребной ямы
Перед составлением схемы нужно определиться с её объемом в соответствии с количеством человек, проживающих в доме. Яму следует рыть:
- глубиной до 3 метров, в противном случае качественную чистку ямы выполнять будет невозможно;
- шириной – до 2-х метров.
По строительным нормам и правилам, отступ от жилого дома должен составлять минимум 5 метров, от ограждения участка – не менее чем 2 метра.
Следует создавать воздухообмен, используя для этого вентиляционную трубу с выступом 600 мм над поверхностью земли. Это позволит избежать скопления газов, появляющихся вследствие реакции разложения. К яме должен быть доступ ассенизаторской машины для удаления в случае переполнения отходов.
Кирпичные стены ямы внутри штукатурятся. Обустройство очистного сооружения без бетонирования дна правилами запрещается, если только сточный объем за сутки составляет не более 1 куб. метра.
Схема выгребной ямы
Местоположение выгребной ямы выбирается индивидуально. В этом отношении учитываются:
- особенности рельефа, типа почвы, расположения построек;
- личные предпочтения;
- удобство.
Понятно, что чем больше размер выгребной ямы, тем реже ее надо будет очищать. Питьевой колодец не должен быть близко расположен к выгребной яме.
Строительство ямы
Пример устройства двухкамерного септика.
Как сделать сливную яму? Строительство ее состоит из следующих этапов:
- рытье котлована и траншеи под канализационную трубу;
- насыпка подушки из щебня и песка;
- возведение емкости для сточных вод или установка готовой;
- заполнение пустот между боками емкости и краями котлована;
- обустройство вентиляции для ямы и люка.
Рытье котлована производится с таким расчетом, чтобы верхний край выгребной ямы был утоплен в земле. Кроме того, должно учитываться пространство, которое займет подушка из щебня и песка на дне котлована.
Для сливных ям с фильтрацией высота такой подушки должна быть не менее 120 см, из которых 60 см отводится на слой щебня и 60 см на слой песка. Для герметичных ям подушку из щебня и песка насыпают уже не для фильтрации, а чтобы избежать перекосов емкости в результате пучения почвы. Ее суммарная толщина обычно не превышает 20-30 см.
Глубина траншеи под канализационную трубу, идущую к выгребной яме, должна быть 120-160 см, чтобы вода не замерзла зимой. Канализационная труба устанавливается в траншее с небольшим уклоном, чтобы сточные воды могли идти самотеком.
При возведении ямы из бетонных колец установка их в котлован производится краном. Стыки между кольцами герметизируются. Для этого используют цементный раствор, в который добавляют жидкое стекло.
Схема расположения наружной канализации частного дома.
Для создания герметичного колодца из готовых колец дно котлована сначала выстилают щебнем, потом песком. Затем дно укрывают рубероидом и устанавливают кольца. Количество их обычно зависит от диаметра. На семью из 3-4 человек вполне достаточно двух колец диаметром 1,5-2 м.
После установки дно бетонируют. Бетон изготовляется из 1 части цемента и 6 частей мелкофракционного щебня. Высота донной стяжки должна быть около 15-25 см. Ее оставляют сушиться на неделю. При этом первые 3 дня нужно регулярно смачивать поверхность дна водой и прикрывать ее от солнечных лучей, чтобы бетон не растрескался.
Затем к яме подводится канализационная труба, в стенке ямы сверлится отверстие, труба выводится в колодец. Вывод трубы по краям герметизируют, также заделывают швы, как снаружи, так и внутри сливной ямы. После этого по бокам котлована засыпают и утрамбовывают землю. В крышку-таблетку монтируют откидной люк.
Для создания дренажного колодца на дно сначала насыпается фильтрационная подушка из щебня и песка толщиной 120 см. Затем кольца устанавливаются и внутрь колодца насыпают еще 20-30 см песка. При очистке выгребной ямы ассенизационной машиной этот песок будет удален, и вместо него затем надо будет подсыпать свежий.
Нижнее кольцо для дренажного колодца можно приобрести перфорированное, или же сделать перфорацию самостоятельно, с помощью дрели. В этом случае нижнее кольцо с внешней стороны также обсыпается песком. Затем песок утрамбовывается, в колодец выводится канализационная труба, герметизируются швы. После чего устанавливается крышка-таблетка и засыпается земля по бокам колодца.
Сливная яма из керамического кирпича делается по тем же принципам, что и яма из колец, вот только стенки придется выкладывать из кирпича самостоятельно. Крышку для такой ямы варят из железа.
Что касается создания ямы из готовых емкостей, то для них достаточно вырыть котлован, присыпать дно гравием и песком, установить емкость и насыпать землю по бокам. Причем между такой выгребной ямой и капитальным колодцем есть существенная разница: готовые емкости экономят как время, так и силы. Поэтому в последнее время все больше людей выбирают для своих домов именно такие сливные ямы.
Для создания септика надо соорудить рядом 2 колодца — один герметичный и один дренажный, соединив их трубой. Причем сделать такую выгребную яму своими руками возможно, хоть это и потребует вдвое больших затрат.
В любом случае создание выгребной ямы не представляет из себя ничего сложного. С парой помощников с этой задачей справится любой!
Накопитель своими руками
Строительство выгребной ямы
Уногих владельцев частных домов рано или поздно возникает проблема избавления от сточных вод.
Существует множество решений этой проблемы. Одна из них – это выгребная яма на даче своими руками.
Лучший вариант данного сооружения представляет собой бетонный колодец.
Преимущество канализационных сооружений круглой формы заключается в том, что грунтовые нагрузки будут распределяться равномерно по касательной.
Хотя применимы выгребные ямы прямоугольной или квадратной формы.
Приступая к строительству выгребной ямы в частном доме своими руками, необходимо учитывать требования СНИП, разрешающие устройство выгребов на расстоянии 1 метра от границы участка и 12 м – от жилых строений.
Перед тем, как начать строительство ямы, необходимо определить ее размер. Следует исходить из того, что семья из трех человек, примерно заполняет объем 12 м. куб., из 4 – 18 м. куб.
Поэтому для такого количества проживающих в доме следует вести сооружение накопителя размером 3х2 метра.
Не менее важный момент, чем выбор места расположения и размера выгреба – это расчет необходимости количества строительных материалов.
Исходите из того, что необходимо забетонировать дно, отлить или выстроить стены, забетонировать перекрытие и соорудить люк.
Как и при любом строительстве, следует подготовить строительную площадку, очистить территорию от насаждений, произвести разметку, вырыть яму.
Дно тщательно уплотняется и заливается бетоном. После того, как оно приобретает 80% прочности, можно приступать к выкладке стен.
Швы соединения бетонных колодцев или кирпичной кладки при возведении стен ямы должны быть качественно герметизированы, во избежание попадания сточных вод в грунтовые воды.
Только выгребная яма герметичная может стать залогом надежности данного канализационного сооружения в эксплуатационном и экологическом плане.
Всегда этапу строительства должен предшествовать этап проведения геодезических работ, который способствует определению близости залегания подземных вод и, непосредственно, возможности размещения выгреба на конкретном участке.
Проектирование выгребной ямы на приусадебном участке дает возможность без наличия центральной канализации обустроить придомовой туалет.
Для этого необходимо установить унитаз для выгребной ямы. Предпочтительнее выбирать тип унитаза с наклонным козырьком.
Перед тем, как его установить, в перекрытии обустраивают сток: отводящая труба опускается в накопитель на 40 см под углом более 40 градусов.
Для этого применяются керамические, стальные и чугунные трубы диаметром 15 см. Все швы изолируются.
Совмещение унитаза и выгребной ямы является более рациональным решением в обустройстве туалета около частного дома.
Подключение труб от внутренней системы канализации дома осуществляется по правилам устройства наружной канализации:
- необходимо соблюдать глубину залегания и наклона отводящих труб;
- учитывать наличие смотрового колодца.
В момент раскопки траншее для прокладки отводящих труб можно обнаружить трубы иного назначения. В этом случае свои действия по дальнейшему обустройству выгреба следует согласовывать с соответствующими инстанциями.
Оптимальная очистка накопителя
Выгребная яма достаточно легко и быстро обустраивается, без применения затратных способов. К ее недостаткам относится невозможность самоочистки.
Оптимальная очистка сточных вод осуществляется с помощью ассенизаторской машины путем погружения в яму через специальный люк заборного шланга
Поэтому важно спроектировать дно накопителя с уклоном относительно приямка
Стоит отметить, что согласно СНИП, выгреб должен располагаться ниже водозаборных колодцев на расстоянии 30-ти метров от них.
Такое же расстояние соблюдается при посадке плодовых насаждений. Несоблюдение указанных правил может привести к появлению в воде и плодах болезнетворных микроорганизмов и в дальнейшем к развитию эпидемии.
Предыдущая запись Пошаговая инструкция как сделать выгребную яму
Следующая запись Откачать выгребную яму своими руками
Трубы, которые используются для укладки ассенизационной системы
Перед тем, как узнать, на какую глубину укладывать канализационные трубы, очень важно разобраться с различными типами трубопроводов. Когда вы выбираете патрубки следует обязательно учесть, что существуют различные трубопроводы для внутренней и внешней ассенизационной системы
Внутренняя канализационная система включает в себя все сантехнические устройства и патрубки, которые находятся в доме. Внешняя – трубопроводы, локальные очистительные установки такие, как септик Биопурит, и накопители, расположенные вне дома
Когда вы выбираете патрубки следует обязательно учесть, что существуют различные трубопроводы для внутренней и внешней ассенизационной системы. Внутренняя канализационная система включает в себя все сантехнические устройства и патрубки, которые находятся в доме. Внешняя – трубопроводы, локальные очистительные установки такие, как септик Биопурит, и накопители, расположенные вне дома.
Патрубки, используемые вне дома, имеют коричнево-оранжевый цвет, используемые в доме, имеют светло-серый оттенок
Важно: при приобретении трубопровода, обязательно внимательно читайте инструкцию, так как в ней подробно указана специфика использования конструкции
Из каких материалов изготавливаются патрубки?
Например, еще несколько лет назад особой популярностью пользовались патрубки из металла. Но сейчас эта тенденция не имеет места быть в связи с тем, что металл подвергается особой коррозии. В свою очередь, сейчас большинство людей устанавливает канализационные трубы ПВХ для наружной канализации.Пластиковые патрубки отличаются легкостью, прочностью, долгим эксплуатационным сроком. При их монтаже не нужно вызывать сварщика или использовать специальную технику.
Также коллекторы изготавливаются из чугуна, бетона, керамики и стеклопластика.Чугунные патрубки отличаются большим весом и сложностью монтажа. Керамические – высокой степенью возможных повреждений. Бетонные – большим весом и также сложностью монтажа.
Септик — требования к расположению, постройке
Минимальные расстояния от септика до ближайших объектов должны составлять:
- До жилого дома – 5 метров.
- До границы участка — 4 метра.
- До подземной газопроводной трубы – 5 метров.
- До водоема со стоячей водой (например, озеро, пруд) – 30 метров.
- До проточного водоема (например, реки, ручья) — 10 метров.
- До колодца с питьевой водой – 50 метров.
- До деревьев – 3 метра.
- До кустарников – 1 метр.
- До края дороги – 5 метров.
- До соседского забора — 2 метра, до забора, который огораживает участок от проезжей части, – не менее 5 метров.
Как правило, 5-7 метров – самое оптимальное расстояние от частного дома до септика.
Учитывайте, чем дальше находится септик от дома, тем сложнее будет бороться в дальнейшем с засорами.
Главный документ, который содержит основные требования по строительству септиков – СНиП №2.04.03-85. Он содержит главные нюансы по строительству наружных сетей канализации и локальных очистных сооружений.
Также обратите внимание на СанПиН №2.1.5.980-00. В нем прописаны расстояния от очистного устройства до других объектов на участке
Кроме того, там вы найдете нормы, регулирующие границы охранных и санитарных зон вокруг поверхностных водных объектов.
А СанПиН номер 2.2.1/2.1.1.1200-03 гарантирует санитарно-защитный контроль всех объектов, которые могут нанести угрозу окружающей среде.
Список документов для получения разрешения на установку выгребной ямы или септика в частном доме
Для того, чтобы получить разрешение на строительство выгребной ямы или септика, понадобится собрать документационный пакет.
В него войдет:
- Техпаспорт на сооружение.
- План или схема будущего септика, он составляется в проектной организации. Проект будущей системы автономной очистки должен соответствовать всем постановлениям и правилам нормативов РФ, в том числе вышеуказанных.
- Топосъемка участка. Обратитесь к геодезистам, они оформят.
- Свидетельство о собственности, выписка из ЕГРН.
- Кадастровый план.
- Справка из БТИ.
- Справка из энергосети, подтверждающая что на участок было проведено электричество.
- Проект на дом.
- Договор на откачку и вывоз ЖБО.
К перечисленным документам должно быть приложено заявление на получение разрешения.
При условии, что все документы в порядке, разрешение будет выдано в течение 1 месяца.
Как получить разрешение на установку септика или выгребной ямы у частного дома – пошаговая инструкция
Следуйте такой инструкции, чтобы получить разрешение на септик или выгребную яму:
Шаг 1. Соберите документы.
Шаг 2. Подайте документацию в СЭС и Органы охраны окружающей среды вашего города или района.
Шаг 3. Напишите заявление с просьбой разрешить строительство септика или выгребной ямы.
Шаг 4. Получите разрешение.
Как только вы получите разрешение, уделите внимание документу. В нем будет обозначено и прописано, где будет располагаться сооружение, каким оно должно быть, из каких материалов его можно построить и т. п
Если какие-то нюансы вас не устроят, вы можете обратиться к специалистам и обговорить с ними изменения в документе.
Стоит понимать, что получение разрешения всех надлежащих служб на септик не означает, что строить его можно, как угодно. Конечно же, возможна проверка строения специалистами Службы по контролю и надзору в сфере охраны окружающей среды и СЭС.
Штрафы, ответственность собственника дома при нарушении норм установки выгребного септика или ямы
Септик или выгребная яма могут иметь опасность для окружающей среды, поэтому сооружение должно быть построено с соблюдением всех строительных требований и санитарных норм. Если проигнорировать законодательство, то может наступить административная ответственность.
Основной нормативно-правовой акт — статья 8.2 КоАП РФ. В ней предусмотрены наказания за слив канализации в частном домовладении.
Особенности планирования системы
Классический вариант выгребной ямы для загородного дома представляет собой шурф глубиной около 1,5 м с герметичными стенками и дном. Для откачки и вывоза стоков устраивается откидная крышка, для удаления запаха устанавливается вентиляционная труба
Вся канализационная система делится на внутреннюю и наружную. Внутренняя – это все, что находится внутри дома: все сантехнические приборы, отводы от них, стояки.
Заканчивается этот модуль выводящей трубой, на которую устанавливают насос. Насос перегоняет массы дальше – по наружному трубопроводу в канализационный колодец.
В качестве колодца может использоваться выгребная яма с земляным дном, герметичная емкость или септик с той или иной системой фильтрации сточных вод.

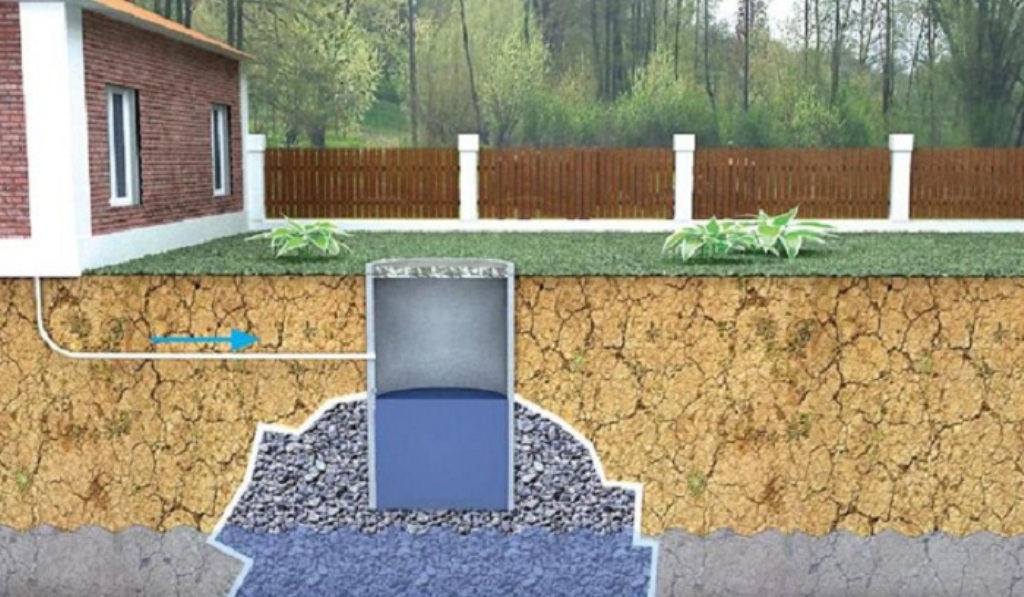

На схеме изображено устройство одного из вариантов ям – фильтрующего канализационного колодца. Сооружение с герметичными стенками, на дне его устроен многослойный фильтр из песка, щебня или гравийной смеси
Канализацию лучше планировать на этапе постройки дома, т.к. ее структура будет влиять на расположение отдельных помещений.
Если дом небольшой, рекомендуется все точки слива – кухонная мойка, туалет, душ – привязать к общей коллекторной трубе, от которой и оборудуют сток.
Объем выгребной ямы для канализации в частном доме определяют из расчета полкубометра на человека в день. В случае постоянного проживания в доме семьи из нескольких человек яму придется чистить раз в 2-3 месяца.
Чтобы увеличить этот срок, лучше установить септик либо оборудовать несколько ям. Если в доме два/несколько туалетов, выводящие трубы рекомендуется привязать к ним, поскольку унитаз монтируют непосредственно к коллекторной трубе/стояку.
В большом доме, особенно если в нем два-три этажа, без установки стояков не обойтись.
СНиП и санитарные нормативные документы регламентируют, как сделать местную канализацию в частном доме.
В числе прочего там указаны минимальные расстояния от различных объектов до сливной ямы:
- от дома – 5 метров;
- от забора – 2 метра;
- от источника воды (колодец, скважина, пруд) – 30 метров.
Между канализационными трубами и трубопроводом отопления/водоснабжения должно быть не менее 3 метров. Если наружная канализация самотечная (без насоса), уклон труб в сторону колодца принимается в среднем 3 сантиметра на метр.
При длине наружного трубопровода 50 м перепад высот составляет около 15 см.
Как самому сделать автономную канализацию, основные этапы:
- установка стояка;
- установка фановой трубы;
- разводка труб к санитарным приборам;
- прокладка уличных труб;
- устройство выгребной ямы/септика.
Рассмотрим поэтапно, как сделать правильно канализацию в частном доме своими руками.
Постоянные и временные выгребные ямы
Постоянные конструкции — бетонные и кирпичные (блочные).
Бетонную яму можно сделать из железобетонных колец или цельной стяжки. При использовании первого варианта дно заливается бетонным раствором, потом монтируются кольца. Подобную конструкцию можно соорудить самостоятельно. Основной недостаток — необходимость в частой очистке.
более затратная в финансовом планенечистоты не попадают в грунт
Немного эффективнее двухсекционный бетонный септик. Яму нужно делать больше, разделить на две части так, чтобы одна часть была бы в два раза больше другой. Оба отсека соединены протоком. Стоки поступают в большую емкость, в которой и остается самая большая часть осадков. Во вторую часть стоки поступают почти без осадка. Если во второй секции имеется дренажный колодец, в грунт поступают стоки без нерастворимого осадка.
Еще более сложная конструкция — трехсекционный бетонный септик, но для его устройства требуется дорогое оборудование: компрессор с таймером во второй отсек и дренажный насос в третью секцию.
Самый современный вариант — пластиковые емкости. Они полностью герметичны, поэтому стоки не попадают в грунт. Но откачивать их необходимо часто.
из кирпича или шлакобетонапостроить яму из кирпича без дна
Временные сточные ямы строят из дерева или использованных покрышек. Если используются доски, то их предварительно необходимо обработать каким-нибудь защитным средством. Стенки выполняются так же, как на опалубку. Такой отстойник стоит недорого, сооружается быстро и обеспечивает достаточную изоляцию грунта от стоков. Но подобное сооружение не прослужит дольше 10-и лет.
Для сооружения выгребной ямы можно использовать старые покрышки. Яму нужно заложить полностью. Такой отстойник дешевый, не требует никакой отделки, стоит дешево и может прослужить до 25-и лет, но обладает большой пропускной способностью, поэтому загрязняется грунт.
Классификация выгребных ям из бетонных колец
По конструкции и принципу действия различают три основных типа сливных колодцев:
- однокамерные герметичные;
- однокамерные без дна;
- двухкамерные.
Герметичные однокамерные очистные сооружения
Такие ямы предназначены только для сбора и сохранения канализационных стоков до момента их откачки с помощью специальной ассенизаторской машины.
Конструкция
Состоит из резервуара, в котором из бетона выполняются как стенки, так и дно. Из дома в яму прокладывается труба, через которую стоки попадают в резервуар. Она укладывается с небольшим уклоном для того, чтобы вода самотёком попадала в колодец.
Сверху яма закрывается канализационным люком с отверстием, предназначенным для выкачивания содержимого.
Герметичный однокамерный септик
Данный тип очистного сооружения используется, если:
- подземные воды близко подходят к поверхности;
- объём канализационной воды в сутки более 1 м3;
- небольшая площадь участка.
Достоинства:
- стоки не загрязняют участок;
- канализационные отходы не попадают в водоносный слой.
Недостатки:
- вследствие того, что яма герметичная, она быстро заполняется;
- необходимость постоянного откачивания специальной техникой содержимого очистного резервуара.
Внимание! Устанавливать герметичную выгребную яму следует в таком месте, чтобы к ней свободно могла подъехать ассенизаторская машина
Однокамерные ямы без дна
В отличие от герметичного однокамерного септика, в таком сооружении дно не водостойкое, поэтому содержимое из резервуара постепенно просачивается в почву.
Конструкция и принцип действия септика
Сооружение также представляет собой резервуар, только стенки выполняются из материалов, которые могут пропускать сточные воды в почву. Это могут быть перфорированные бетонные кольца, кирпичи или даже старые автомобильные покрышки.
В яме оборудуется фильтр, предназначенный для очистки содержимого резервуара от ядовитых веществ. Для этого внизу устраивается подушка из песка или мелкого гравия.

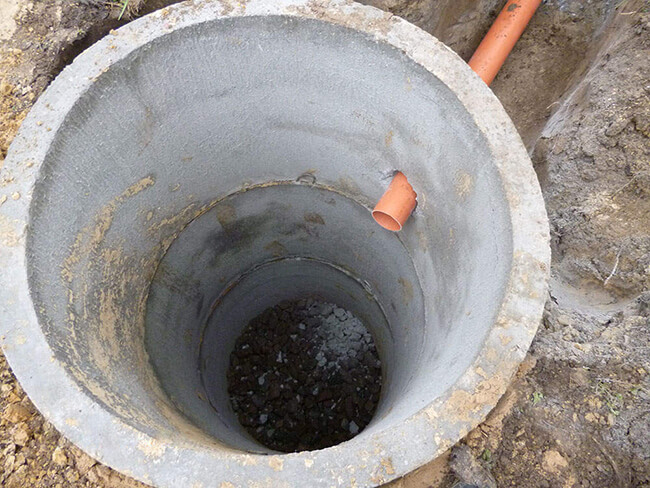

Выгребная яма из бетонных колец без дна
Когда жидкость попадает в резервуар, в ней начинает происходить брожение и гниение фекалий, пищевых остатков и т.д., в результате которых часть ядовитых веществ, содержащихся в стоках, нейтрализуется.
Через дно, а также стенки резервуара сточная вода попадает в почву, где происходит её окончательная очистка.
Достоинства:
- самая дешёвая конструкция септика;
- очистное сооружение можно построить самостоятельно;
- быстрый монтаж;
- услуги ассенизаторов требуются намного реже, чем в случае герметичной ямы.
Недостатки:
- возможно загрязнение прилегающей земли и подземных водяных источников;
- если септик вырыт в глинистой почве, постепенно глина прекращает пропускать сточную жидкость, и яма начинает быстро заполняться.
Требования к устройству выгребной ямы из бетонных колец
При устройстве очистной конструкции без дна придерживаются нормативов, прописанных в СНиП 2.04.02-84 и СНиП 2.04.03-85:
- Яма должна отстоять от жилого дома не менее чем на 5 метров;
- Расстояние от септика до соседнего участка должно быть не менее одного метра;
- Очистной резервуар может располагаться от ближайшего соседского дома не менее чем через 10 м;
- Для деревьев или кустарников безопасное расстояние до ямы – не менее пяти метров;
- Водяная скважина или колодец должны быть удалены от очистного сооружения не менее чем на 30 м;
- Глубина резервуара зависит от размеров шланга спецтехники для выкачивания стоков и не должна превышать 3 м.
Схема расположения септика на участке
Обратите внимание! Запрещается использование открытого септика, если грунтовые воды расположены близко к поверхности. Согласно СНиП, расстояние от основания колодца до воды должно быть не менее 1 м
Для создания очистного сооружения яма выполняется размером не более чем 2х2 м
Для создания очистного сооружения яма выполняется размером не более чем 2х2 м.
Конструкция
Состоит из двух (или более) резервуаров. Первый приёмный резервуар представляет собой герметичную яму и предназначен для сбора и первичной очистки нечистот.
Конструкция двухкамерного септика
Под собственным весом тяжёлая составляющая осаждается на дно камеры. Здесь же, благодаря процессам гниения, брожения и окисления, которые проходят в резервуаре, происходит первичная очистка сточных вод.
При заполнении камеры уровень жидкости поднимается. При достижении переливной трубы первично очищенные сточные воды попадают во второй резервуар.
Если септик двухкамерный, то во второй яме дно не бетонируется. Внизу устраивается фильтр из песчаной подушки или гравия.
Если септик содержит больше двух камер, то все ямы, кроме последнего резервуара, выполняются герметичными.
Трёхкамерный септик
Чем больше резервуаров, тем лучше очищается жидкость.
Герметичная ↑
Герметичная выгребная яма (герметичный накопитель) представляет собой герметичную емкость, в которую по трубам отводятся сточные воды. По мере заполнения емкости сточные воды необходимо откачивать ассенизаторской машиной.
Фото: обслуживание
Преимущества герметичной ямы:
- экологически безопасна, сточные воды не попадают в окружающую среду;
- не зависит от уровня грунтовых вод;
- месторасположение не зависит от типа грунтов на участке.
Недостатки
- относительно высокая стоимость сооружения;
- ежемесячные эксплуатационные расходы (необходимо регулярно вызывать ассенизаторскую машину, от 2 до 4 раз в месяц);
- возможен запах, если накопитель выполнен в виде колодца.
