Зачем нужна насосная станция для дома?
Собственно это достаточно насущный вопрос для владельцев частных домов, и действительно, для чего требуется насосная станция на участке? Если объяснять поверхностно, то насосная станция предназначена для обеспечения доставки воды от источника, до точки забора. Т.е. она попросту повышает давление в системе, обеспечивая его нормальный уровень.
Используется насосная станция совместно с мощностью основного насоса, независимо от того какое исполнение он имеет, поверхностное или глубинное. Актуально применение насосных станций на достаточно больших участках, либо в том случае, если источник воды находится за пределами участка на достаточно большом расстоянии.
Принцип работы насосов
Принцип работы насоса
Перед выбором необходимо вообще разобраться всем, как устроен этот прибор. Вам потребуется именно перекачивающее устройство, которое работает под воздействием электродвигателя. При его запуске сразу появляется вакуум внутри камеры. Именно туда и начинает проникать жидкость из-за пониженного давления. Постепенно идет двигательный процесс в сторону выходящего патрубка. Далее струя следует в водопроводную трубу или в закрепленный шланг. У водяного насоса давление определяют через силу выталкивания воды. Оно должно быть сильнее, чем сопротивление гидравлики.
Как подобрать станцию
При выборе лучшей насосной станции для вашего дома нужно ориентироваться на максимальную глубину источника воды, напор воды в станции, производительность, требуемую мощность, объем гидробака, конструктивные особенности и количество расходующих устройств.
Например, используя в качестве источника водоснабжения колодец и имея одно расходующее устройство (это может быть бойлер), целесообразнее установить насосную станцию на основе погружного вибрационного насоса. Такая станция обойдется весьма дешево.
Впрочем, чаще расходующих устройств несколько, и тогда лучший выбор – это насосная станция на основе поверхностного насоса. Тогда можно обеспечить водой до 4 расходующих устройств.
Можно выбрать насосную станцию, исходя из ее производительности, то есть объема воды, проходящего в единицу времени. Одно расходующее устройство требует около 1 000 литров в 1 час. Следовательно, для работы 3 таких устройств нужно около 3 000 литров воды в час.
Если владелец планирует каждый сезон демонтировать станцию, стоит обратить внимание на ее габариты, массу и удобство перемещения
Гидроаккумулятор
Аккумулятор данного типа является ключевым элементом насосной станции. Это металлический резервуар, внутри которого находится ёмкость из эластичного материала. Воздух прокачивается между его наружными стенками и корпусом резервуара. Именно он, сжимаясь, толкает воду, создавая давление. Существующие модели различаются по материалу резервуара, резервуару, способу установки и объему.
Корпус гидроаккумулятора, который сделан из нержавеющей стали, является наиболее долговечным, но стоит дороже, чем гидроаккумулятор из обычной стали. Его объем влияет на количество циклов включения насоса: чем больше гидроаккумулятор, тем дольше длится разбор воды, и тем реже включается насос.
Как подобрать гидроаккумулятор
Гидроаккумуляторы подбираются под то количество воды, которое расходуется в течение дня. Если в частном домостроении предусмотрено несколько точек разбора воды, в данной ситуации лучше выбрать гидроаккумулятор с большим объемом. Как правило, насосные станции оборудованы гидроаккумуляторами емкостью 24 литра, 50 литров и 100 литров.
Также под заказ можно изготовить гидроаккумулятор повышенной емкости.

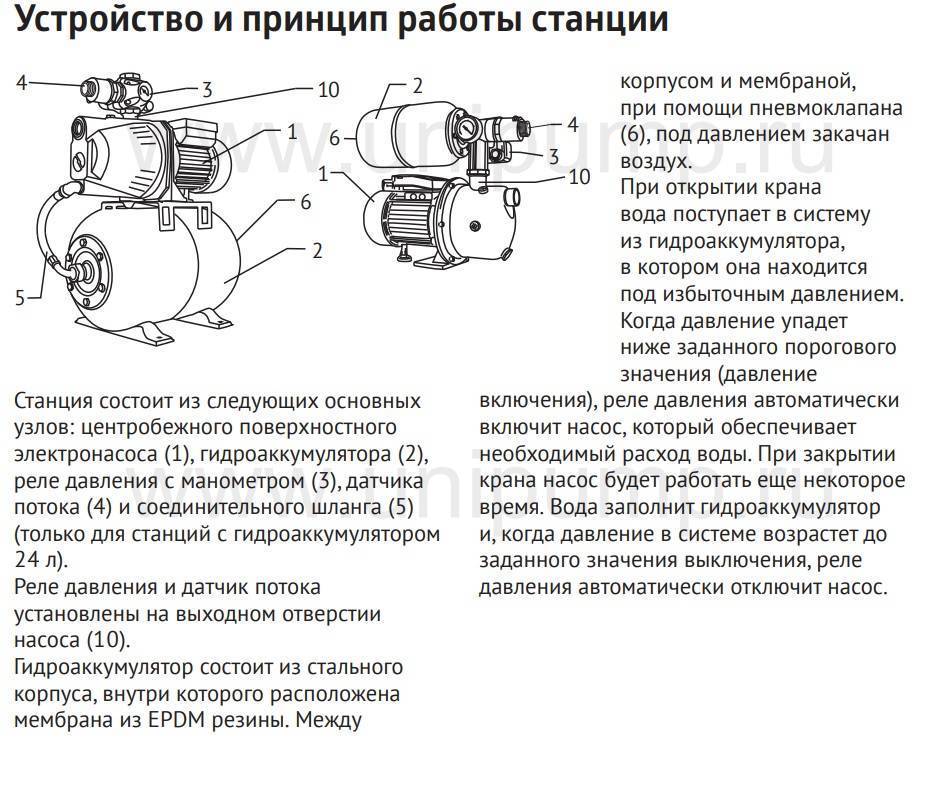

Принцип работы
Под «насосной станцией» понимается комплекс оборудования, предназначенный для водоснабжения загородного дома полностью в автоматическом режиме. Результат работы такой системы – это постоянное давление во внутридомовом водопроводе. Даже в самом дальнем кране напор остается стабильным всегда. При этом вода закачиваться в трубы может из колодца, скважины или любого иного источника.
Общая схема водоснабжения
Включает в себя насосная станция:
Устройство гидроаккумулятора
Насос выкачивает воду из источника, а накопитель (либо гидроаккумулятор) аккумулирует ее в себе. Все остальное оборудование служит для управления системой и контроля состояния элементов. Последняя должна работать автоматически, без непосредственного участия хозяина дома. Это как свайно-винтовой фундамент – правильно произвел монтаж и забыл о нем. Он будет стоять, держа на себе коттедж, минимум полвека.
Конструктивные особенности современной насосной станции для бытовых нужд
Система водоснабжения здания со схемой насосной станции, входящей в нее в качестве составной части, включает в себя нескольких основных элементов.
- Колодец или скважину, в которой происходит первичное накопление и отстаивание жидкости. Для круглогодичного использования ее следует утеплить.
- Всасывающий трубопровод, оборудованный обратным клапаном. Обычно на нем устанавливается в колодце или непосредственно перед насосной станцией фильтр грубой очистки от механических примесей.
- Саму насосную станцию, обеспечивающую объект водой с необходимым расходом и давлением.
- Напорный трубопровод с фильтром тонкой очистки, ведущий ко всем водоразборным устройствам.

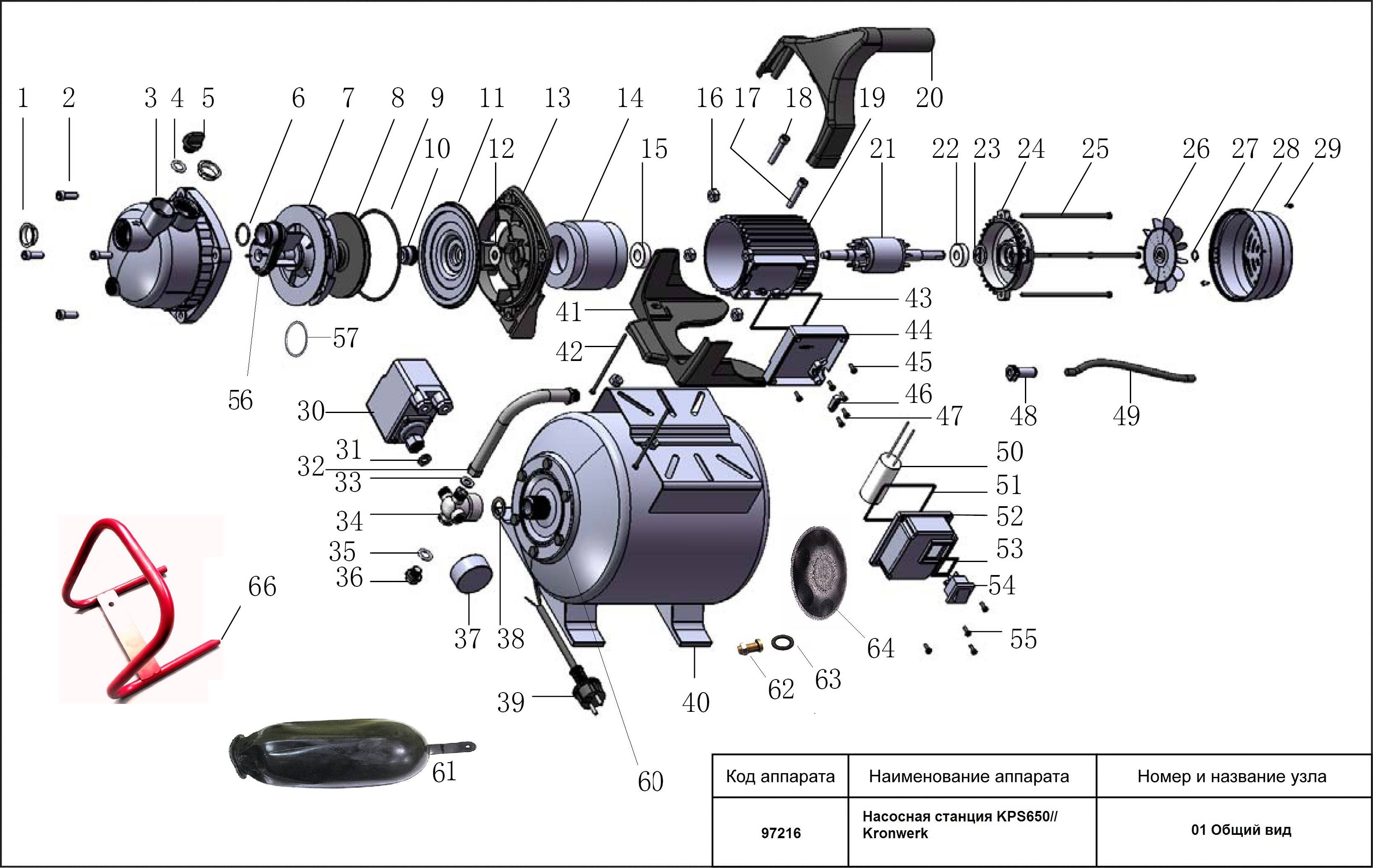

Устройство насосной станции для домашнего водопровода предельно просто и функционально. В ее состав входят следующие механизмы.

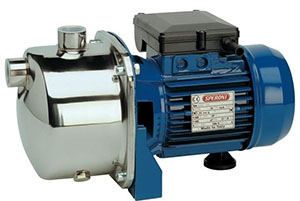

- Водяной центробежный насос с приводом от электрического двигателя. При его включении создается разрежение в приемном патрубке и избыточное давление в напорном. В результате происходит всасывание жидкости из колодца и нагнетание ее в коллектор водоснабжения дома.
- Манометр, позволяющий на месте следить за тем, как работает насос.
- Мембранный гидроаккумулятор, отвечающий за постоянное наличие в системе необходимого запаса воды с рабочим давлением.
- Реле давления, дающее управляющие сигналы на пуск и выключение электродвигателя.
- Гибкий шланг, связывающий насос с гидроаккумулятором.
- Запорная арматура для возможности отключения трубопроводов на время ревизии, технического обслуживания и ремонта оборудования.
Важно! Устройство насоса центробежного типа не допускает включать его на длительное время без заполнения жидкостью. Это может привести к перегреву отдельных деталей и выходу из строя всего агрегата. Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды
Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды.
Датчик сухого хода DPR-6
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).
Устройство самовсасываюшего центробежного насоса
Схема движения воды в центробежном насосе
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан.
| Название | Мощность | Напор | Максимальная глубина всасывания | Производительность | Материал корпуса | Подсоединительные размеры | Цена |
|---|---|---|---|---|---|---|---|
| Калибр НБЦ-380 | 380 Вт | 25 м | 9 м | 28 л/мин | чугун | 1 дюйм | 32$ |
| Metabo P 3300 G | 900 Вт | 45 м | 8 м | 55 л/мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
| ЗУБР ЗНС-600 | 600 Вт | 35 м | 8 м | 50 л/мин | пластик | 1 дюйм | 71$ |
| Elitech НС 400В | 400Вт | 35 м | 8 м | 40 л/мин | чугун | 25 мм | 42$ |
| PATRIOT QB70 | 750 Вт | 65 м | 8 м | 60 л/мин | пластик | 1 дюйм | 58$ |
| Джилекс Джамбо 70/50 Ч 3700 | 1100 Вт | 50 м | 9 м (втроенный эжектор) | 70 л/мин | чугун | 1 дюйм | 122$ |
| БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 м | 65 л/мин | нержавеющая сталь | 1 дюйм | 125$ |
| БЕЛАМОС XA 06 | 600 Вт | 33 м | 8 м | 47 л/мин | чугун | 1 дюйм | 75$ |
Вихревые
Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.
Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом.
| Название | Мощность | Напор (высота подъема) | Производительность | Глубина всасывания | Материал корпуса | Цена |
|---|---|---|---|---|---|---|
| LEO XKSm 60-1 | 370 Вт | 40 м | 40 л/мин | 9 м | чугун | 24$ |
| LEO XKSm 80-1 | 750 Вт | 70 м | 60 л/мин | 9 м | чугун | 89$ |
| AKO QB 60 | 370 Вт | 30 м | 28 л/мин | 8 м | чугун | 47$ |
| AKO QB 70 | 550 Вт | 45 м | 40 л/мин | 8 м | чугун | 68 $ |
| Pedrollo РКm 60 | 370 Вт | 40 м | 40 л/мин | 8 м | чугун | 77$ |
| Pedrollo РК 65 | 500 Вт | 55 м | 50 л/мин | 8 м | чугун | 124$ |
Пример подбора оборудования для скважины
Чтобы выбор насоса для скважины был сделан правильно, можно воспользоваться следующим примером.
Схема определения высоты подъема насоса.
Исходные данные для скважины:
- общая глубина составляет 100 м;
- динамический водяной уровень – 70 м;
- водяной статический уровень составляет 75 м;
- диаметр водяной скважины равен 133 мм;
- дебит равен 3 м³/ч;
- глубина монтажа фильтра – 95 м;
- блок управления оборудованием от скважины находится на расстоянии в 25 м;
- от скважины до входа в дом расстояние составляет 20 м;
- для оформления устья скважины используется оголовок;
- самая высокая точка для водозабора находится в 8 м от поверхности грунта (3-й этаж дома);
- электропитание осуществляется от сети в 220 В, система используется однофазная, есть вероятность просадок до 190 В.
Подбор насоса для скважины осуществляется таким образом:
- Сначала надо учесть количество точек водоразбора при допустимом ограничении дебита в 2,6 м³/ч. Это составляет 5-6 открытых одновременно кранов, производительность которых средняя. Даже для большого дома этого количества вполне достаточно.
- Глубина для установки насоса в скважину составляет 72 м.
- Для потребителя комфортное давление на самой верхней точке должно составлять 2,5 бар. Если учесть потерю давления при подъеме в 1 бар, то значение в 1,5 для верхней точки является вполне приемлемым.
- Для водоподъемной трубы суммарная протяженность в данном случае будет составлять 92 м, а для питающего кабеля до пульта управляющего оборудования длина равна 97 м.
- Диаметр троса равен 5 мм, его длина равна – 72 м + 2 м + 4*2 м (для тросовых петель) = 82 м.
- Для водопроводной трубы из пластика диаметр лучше принимать равным 40 мм, при этом суммарные потери будут составлять примерно 4 м, если скорость потока составит 0,8 м/с.
- Потери при работе фильтров составят примерно 10 м, то есть около 1 бар.
- Необходимый суммарный напор равен Н=1,5*10,2+70+(10+4) = 99 м.
Какое насосное оборудование должно быть?
Принимая во внимание все указанные данные, скважину можно снабдить таким насосным оборудованием:
- Насос на 1,1 кВт, кабель питания на 4*6 м³, при этом потери напряжения составят 2%.
- Насос на 1,5 кВт, кабель питания на 4*6 м³, потери напряжения составят 3,1%.
- Насос на 1,5 кВт, кабель питания на 3*6 м³, потери напряжения составят 2,9% по всей длине.
- Насос на 1,4 кВт, кабель питания на 3*6 м³, потери по длине составят 2,7%.
Для представленной системы лучше всего брать гидроаккумулятор на 150 л для 3-х первых вариантов. Дома рекомендуется ставить стабилизатор напряжения на 5 кВт.
Выбор насоса под скважину на воду – процесс ответственный. Учитывается не только характеристика самого насосного оборудования, но и многочисленные параметры. Это и длина троса, наличие гидроаккумулятора и прочих элементов системы
Во время выбора внимание надо уделить расходу воды для дома и участка. Только в этом случае насос можно считать полностью подходящим для конкретной скважины
Для устройства эффективного водоснабжения загородного дома нужно не только изготовить скважину, но и оснастить подземное сооружение необходимым оборудованием, главным составляющим которого является устройство для подъема воды с глубины на поверхность
Правильный подбор скважинного насоса обеспечит бесперебойное водоснабжение в коттедже и надежную работу самого оборудования. Какими критериями руководствуются при выборе насоса для скважины, и какие характеристики устройства станут определяющими при этом, — на эти и некоторые сопутствующие вопросы найдутся ответы в статье
Для устройства эффективного водоснабжения загородного дома нужно не только изготовить скважину, но и оснастить подземное сооружение необходимым оборудованием, главным составляющим которого является устройство для подъема воды с глубины на поверхность. Правильный подбор скважинного насоса обеспечит бесперебойное водоснабжение в коттедже и надежную работу самого оборудования. Какими критериями руководствуются при выборе насоса для скважины, и какие характеристики устройства станут определяющими при этом, — на эти и некоторые сопутствующие вопросы найдутся ответы в статье.
Достоинства насосного агрегата с гидробаком
Основные преимущества насосных станций, оснащенных гидроаккумулятором:
- Комплект оборудования, отвечающий проектным требованиям. Установка готова к работе — не нужно тратить время на поиск и монтаж недостающего элемента.
- Возможность осуществления водозабора параллельно несколькими потребителями.
- Подача воды осуществляется автоматически — насос включается самостоятельно при открытии крана в любой точке дома.
- Универсальность. Независимо от того, какой источник используется — колодец или скважина, — насосная станция с гидробаком будет одинаково эффективна.
- Постоянный контроль давления без участия человека.
- При нарушении герметизации трубопроводов установка автоматически отключается.
Несмотря на то что цена перекачивающей станции превышает стоимость стандартного насоса, применение такого оборудования позволяет в 2 раза сократить расход электроэнергии и повысить надежность системы водоснабжения.
Чем отличается насос от насосной станции?
Очень просто. Насос просто качает воду при включении и перестает качать – при выключении.
Насос не имеет прямого отношения к давлению в трубах, регулировка насоса возможна в режимах «качать – не качать, автоматически отключаться при отсутствии воды, качать по максимуму, качать понемножку».
Насос используется для летнего водоснабжения, мощности среднего насоса хватает для полива дачного участка средних размеров и на хозяйственно-бытовые нужды, без особых излишеств.
Для компенсации недостатков насоса, обычно устраивается резервуар с водой, расположенный в максимально высокой точке. На чердаке или на специальной водонапорной постройке. Насос закачивает воду в резервуар и отключается при его наполнении (для этого нужна автоматика). Дальнейшее водоснабжение осуществляется из резервуара.
DAB
Продажа насосного оборудования со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах и поставки.Прайс-листы с ценами на насосы DAB запрашивайте в отделе насосного оборудования.
Каталог продукции (PDF, 45 Мб)
Компания DAB PUMPS основана в 1975 году в Венето (Италия) двумя бывшими сотрудниками VEMA. За 35 лет работы на рынке DAB PUMPS стала одним из крупнейших производителей водяных насосов, а продукция компании получила известность далеко за пределами Италии.
Насосное оборудование марки DAB производится на пяти заводах, расположенных на территории Италии. Ежегодно предприятия выпускают свыше 2 миллионов водяных насосов, что позволяет компании DAB PUMPS предложить своим клиентам широкий ассортимент моделей, отвечающих самым высоким требованиям. В продуктовой линейке производителя имеются циркуляционные насосы, центробежные насосы, погружные насосы, бустерные насосные станции.
Компания располагает несколькими представительствами в Европе и ряде других регионов. Штат DAB PUMPS насчитывает более 550 человек.
Циркуляционные насосы.
Назначение циркуляционных насосов — обеспечение циркуляции воды в системах отопления и горячего водоснабжения.
Существует несколько видов циркуляционных насосов:
|
Многоступенчатые центробежные и самовсасывающие насосы
Многоступенчатые центробежные и самовсасывающие насосы используются для перекачивания жидкостей, в частности, способом самовсасывания, для повышения давления в системе.
Подразделяются на несколько видов:
|
Центробежные насосы.
Центробежные насосы используются для обеспечения водоснабжения, циркуляции горячей и холодной воды в системах отопления, охлаждения, перекачивания жидкостей. Находят применение в промышленности и сельском хозяйстве.
Представлены следующими видами:
|
Погружные насосы.
Погружные насосы DAB:
|
Бустерные насосные станции
Бустерные насосные станции DAB:
|
Заказать и купить насос DAB вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.
Насосная станция для частного дома: водоснабжение и разновидности оборудования
Насосные агрегаты применяются в различных сферах. Множество моделей полноценно работают с небольшим количеством примесей. Откачка грязной жидкости производится при помощи дренажной системы.
Организация качественной работы установки
В отличие от промышленного оборудования, на насосные станции водоснабжения для частного дома цена будет значительно меньше. Важными характеристиками являются технические параметры (производительность, напор, глубина всасывания) и нюансы эксплуатации. Чаще всего для частного жилья применяются вихревые, самовсасывающие и многоступенчатые устройства.
Устройство многоступенчатого водяного насоса
Многоступенчатая конструкция предполагает приведение в движение при помощи специальных рабочих колес. При этом давление находится в зависимости от общего напора всех элементов. Подобное оборудование может быть как поверхностного, так и погружного типа. Система подходит для установки на даче, построенной для постоянно проживания.
Многоступенчатый вариант
К преимуществам станции можно отнести:
- Небольшой уровень шума.
- Подача большого объема воды.
- Простота при обслуживании и точная схема использования.
Особенности конструкции самовсасывающего типа
К оборудованию центробежного типа относятся самовсасывающие насосные конструкции. Их монтаж производится на поверхности.
Самовсасывающая конструкция
Схема водоснабжения частного дома с насосной станцией подобного типа включает следующие действия:
- Емкость и трубопроводная магистраль наполняются жидкостью.
- Вращается рабочее колесо.
- Центробежные силы оказывают влияние на передвижение воды.
- Под определенным напором жидкость перемещается в трубопровод.
- Когда давление в центральной части колеса падает, то производится перемещение жидкости в корпусную часть.
Постоянная подача воды обусловлена повторение цикла действий. К минусам работы прибора относится высокий уровень шума.
Насосные станции вихревого типа
Функциональность вихревых конструкций основана на способе перемещения жидкости при помощи лопаток. Данные элементы располагаются на рабочем колесе. Подобные модели обладают невысоким показателем КПД. Не стоит использовать устройство с высокой мощностью.
Вихревой агрегат
Конструкция не используется для перекачки вязких жидкостей, а также отличается чувствительностью к частицам крупного размера. Если в воде появятся примеси, то будут появляться постоянные засоры.
Вариант бытового устройства для дачи
Модели для бытовых нужд оборудуются поверхностным устройством, что позволяет эксплуатировать скважины малого диаметра.
Оборудование применяется для подачи воды на разные нужды
Такие агрегаты обладают следующими достоинствами:
- большой выбор моделей;
- применение дополнительного оборудования позволяет создать и контролировать нужное давление;
- можно подобрать бюджетные варианты;
- конструкция используется не только для подачи воды в дом, но и для полива огорода.
Заключение
Представленный рейтинг лучших насосных станций не является исчерпывающим. Здесь можно увидеть модели, отличающиеся по характеристикам и дополнительному функционалу. Выбирать подходящий тип оборудования следует исходя из потребностей владельцев частного дома. При наличии одноэтажной дачи достаточно будет использовать агрегаты с небольшим резервуаром и средней мощностью. Если же во владении находится большой земельный участок, требующий полива, и есть необходимость обеспечения водой жилого здания на семью, то следует подбирать мощные модели с высокой производительностью и объемным баком.
