На основании каких параметров следует выбирать гидроаккумулятор для водоснабжения частного дома

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

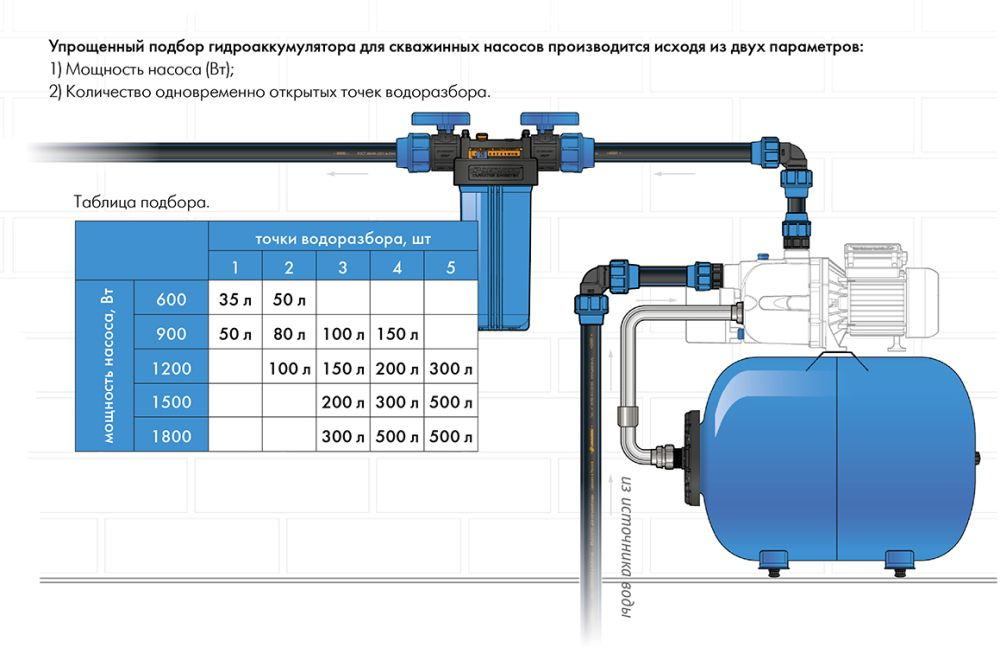

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

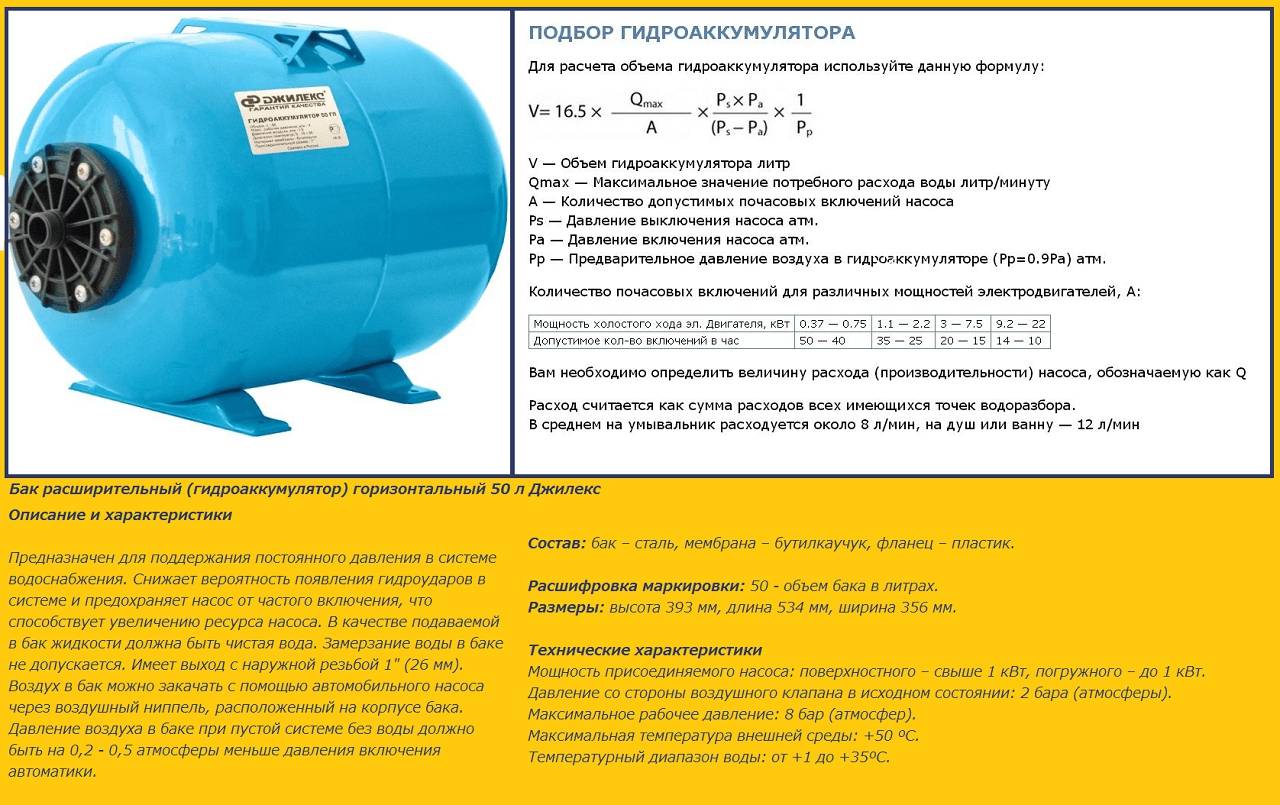

Расчет необходимого объема

Рассчитать объем подходящего гидроаккумулятора для водоснабжения частного дома возможно после определения причин, которые привели к необходимости его монтажа:

• Разгрузка насоса. Ввиду того, что напорные устройства рекомендовано запускать не больше 30 раз в течение часа, и в быту, как правило, применяют модели с производительностью до 40 л/мин, для домашнего использования подойдут аккумуляторы с объемом около 100 литров. Они решают проблемы с необходимостью частого запуска насосного оборудования.
• Поддержка требуемого напора. Когда насос не работает, создать требующееся давление воды способно даже устройство с объемом бака всего 24 литра. Такие обычно приобретают для небольших квартир со стандартным количеством точек водозабора. Установит бачок можно в любом месте водопровода, но для улучшения эффективности следует монтировать его максимально близко к насосу.
• Создание резервного запаса. Если возникла необходимость в резервном источнике воды при отключении электроэнергии, следует приобретать столитровые модели. Полезный объем гидробака в среднем равняется 40 процентам от заявленного.

Если аккумулятор требуется для компенсации нехватки воды в пиковые периоды, чтобы рассчитать объем агрегата, применяют специальные формулы. Они учитывают производительность и коэффициент мощности напорного оборудования, расход воды, водяное и воздушное давление и другие параметры. Вариантов много, и точно определить нужный показатель может только человек, который хорошо умеет считать.

Например, можно применить такое уравнение:

O = K х R х (Dmax + 1) х (Dmin+1) / (Dmax-Dmin) — (P + 1), где:

• K – коэффициент мощности напорного аппарата;
• Rmax – максимальный запланированный расход жидкости в литрах в минуту;
• Dmax – уровень давления жидкости в гидробаке для выключения насосного устройства;
• Dmin – наименьший предел давления воды для запуска помпы;
• Р – давление воздуха в накопителе.

Последние три значения берутся в барах.

Особенность метода в том, что даже при получении результата 38,5 или 42,7 литра, приобретать потребуется пятидесятилитровый накопитель.

Приобретать гидробак с объемом свыше 100 литров – рационально при частых и продолжительных перебоях с энергообеспечением дома, когда необходим значительный резерв питьевой воды либо при большом расходе жидкости. Иначе вода застоится и утратит свои вкусовые качества. Однако баки небольшого объема практически не дают защиты от гидроударов. Такие больше подходят для дачи.

Пятидесятилитровый гидроаккумулятор можно выбрать для семьи из 4 человек. Оптимальная производительность устройства должна быть приблизительно два кубометра в час.

Какое давление должно быть в гидроаккумуляторе

Правильно настроенное давление в узле гарантирует бесперебойную работу системы. Кроме того, стабильно поддерживаемое давление продлит срок службы мембраны гидроаккумулятора для воды

Важно снизить разницу между показателями в воздушной камере на момент включенного и выключенного насоса. При не работающем насосе показатель должен быть ниже на 10%

Верхний предел давления рассчитан на максимально возможный показатель в системах водопровода, что равнозначно 10 атм.

Важным моментом является контроль давления в воздушной камере бака без подключения к системе. По производственным нормативам оно составляет 1,5 атм. Однако, на момент покупки бака данное давление может быть существенно занижено по причине утечки, связанной с неисправностью золотника. Следовательно, после покупки необходимо проконтролировать давление, а в случае пониженного показателя исправить ситуацию.

Рекомендуется не устанавливать аккумулятор сразу после покупки, если давление в баке оказалось заниженным. Необходимо повысить показатель и оставить бак на сутки, после чего вновь проконтролировать показатель. Если давление вновь упало, необходимо заменить золотник. А в случае сохранения проблемы бак следует заменить, поскольку нарушена герметичность. Проверять давление в дальнейшем следует только по факту полного сброса давления воды в системе.

1 Назначение, устройство и принцип действия

Первоначально внесем ясность в терминах — гидробак и расширительный бак не есть одинаковые устройства. Гидроаккумулятор используется в системах водоснабжения частного дома, устроенных на подаче воде с помощью насоса из внешнего источника, тогда как расширительный бак устанавливается в системы отопления и горячего водоснабжения с целью стабилизации их давления и предотвращения возникновения гидроударов.

Рассмотрим основные функции гидробака в системах водоснабжения:

устройство предотвращает износ насоса из-за частого включения — поскольку в резервуаре постоянно содержится вода, насос будет запускаться только при его опустошении, что позитивным образом скажется на долговечности агрегата; гидроаккумулятор снижает вероятность возникновения гидроударов в трубопроводе при включении насоса, также он поддерживает стабильное давление в системе, предотвращая колебания напора при одновременном использовании нескольких кранов; бак обеспечивает постоянный запас воды, что особенно важно в загородных домах с проблемным электроснабжением

Насосная станция с гидроаккумулятором

Устройство гидробака состоит из непосредственно металлического резервуара и находящийся внутри него мембраны, которая разделяет емкость на две камеры — одна для воды, вторая для воздуха. Камера для воды выполнена из бутила — санитарно безопасной разновидности резины, хранящаяся в ней жидкость не контактирует с металлическими стенками бака. Подача и отвод воды происходит через два резьбовых патрубка, к которым подключаются трубопроводы, патрубки имеют идентичный диаметр.

За регулирования давления в камере для воздуха отвечает пневмоклапан. Гидроаккумуляторы большого объема (100 литров и выше) оснащены обратным клапаном, который нужен для стравливания воздуха из водяной камеры. Аналогичную функцию в небольших баках выполняет запорный кран. Стандартное давление воздуха в гидроаккумуляторе — 1.5-2 Бар.

Принцип работы гидробака достаточно прост. Первоначально насос закачивает в бак воду, и когда накопительная емкость заполняется, реле давления фиксирует это и отключает насос, прекращая подачу. Далее по мере использования резерва воды реле определяет понижение давления, включает насос и цикл повторяется.

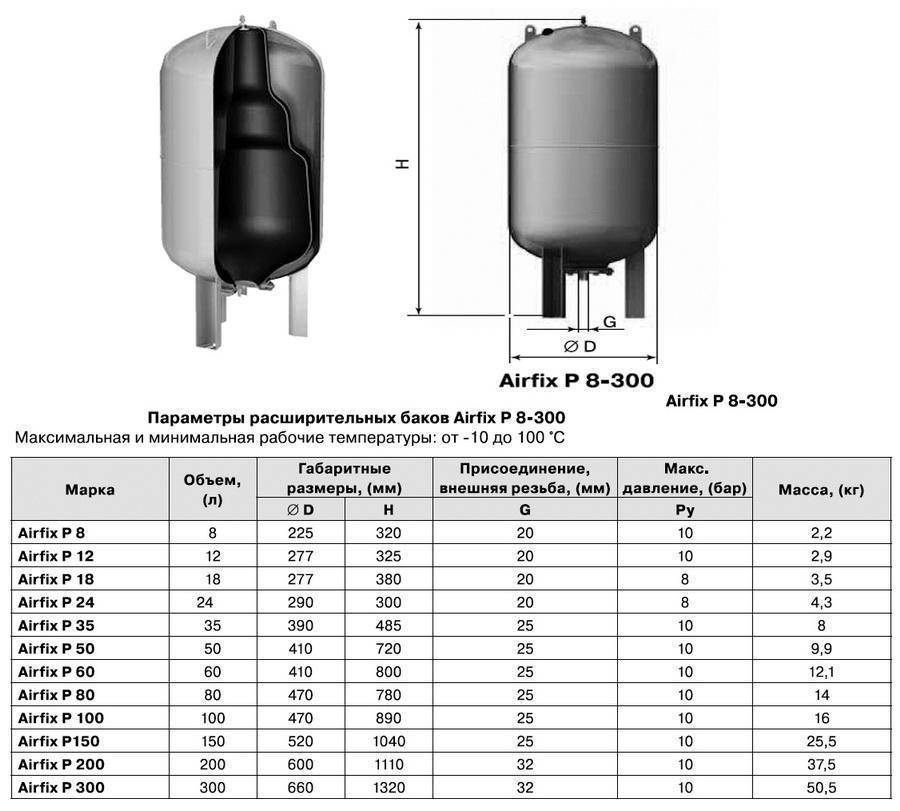

1.1 Разновидности гидробаков и особенности их расчета

В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный.  Между ними имеется лишь одно конструктивное отличия — вертикальные баки объемом более 50 литров оснащены краном для стравливания воздуха, который накапливается в камере для воды и снижает эффективность работы устройства.  В горизонтальных баках объемом 50-100 л кран расположен в торцевой части сбоку корпуса.

Во всех гидроаккумуляторах объемом менее 50 литров стравливание воздуха из водяной камеры происходит посредством полного слива воды. Выбор формы бака осуществляется исходя из размеров помещения, где он будет смонтирован. Никаких хитростей тут нет — брать нужно тот резервуар, который лучше впишется в отведенное для него место.

Разновидности гидроаккумуляторов

Более сложным является выбор бака по параметру производительности. Тут нужен расчет оборудования, который поможет определить его требуемый объем.

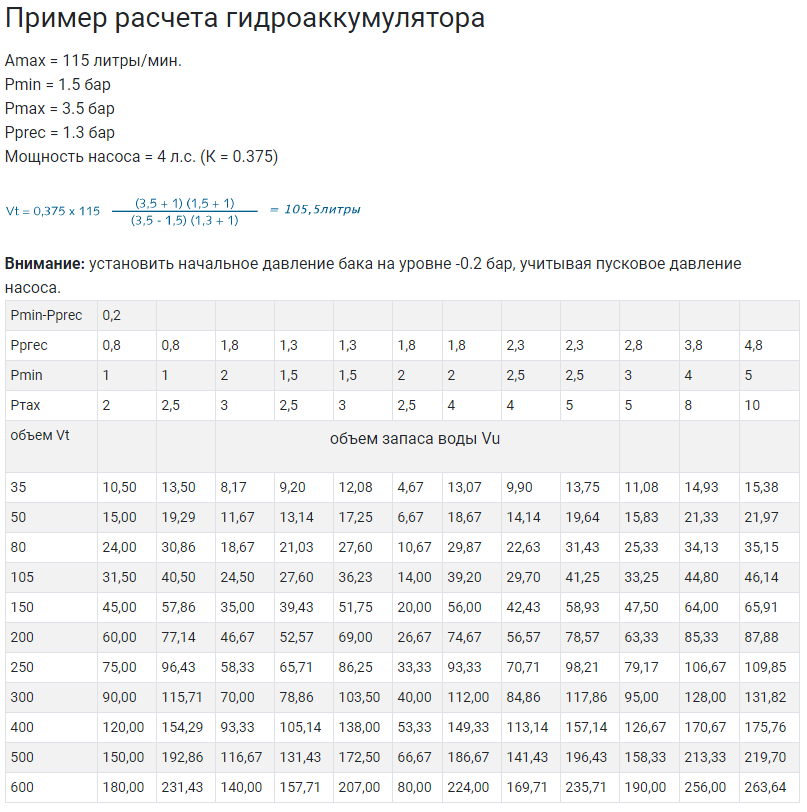

Расчет выполняется по формуле: O = K*Rmax*(Dmax + 1)*(Dmin+1)/(Dmax-Dmin) — (P + 1), в которой:

• K — коэффициент мощности подключенного к гидробаку насоса;
• Rmax — наибольший планируемый расход литров воды в минуту;
• Dmax — уровень давления воды в баке для выключения насоса (Бар);
• Dmin — граница давления воды для включения насоса (Бар);
• Р — давление воздуха в гидробаке (Бар).

Коэффициент насоса зависит от мощности его двигателя:

• мощность 0.55-1.5 кВт — коэффициент 0.2;
• 2-3 кВт — 0.375;
• 4-5.5 кВт — 0.625;
• 5-9 кВт — 0.875.

Расчет практически любых гидроаккумуляторов для бытовых стаций водоснабжения покажет, что необходимо использовать бак объемом 25-50 литров. Это оптимальный объем под большинство насосов для скважин и колодцев, которого будет достаточно для полноценного водоснабжения частного дома.

Брать гидроаккумулятор большего объема (75 и 100 л) имеет смысл при частом и длительном отключении энергоснабжения дома, когда нужен серьезный запас питьевой воды. В обычных условиях покупать бак «с запасом» бессмысленно, так как неиспользуемая вода в нем будет застаиваться и терять свои вкусовые качества.

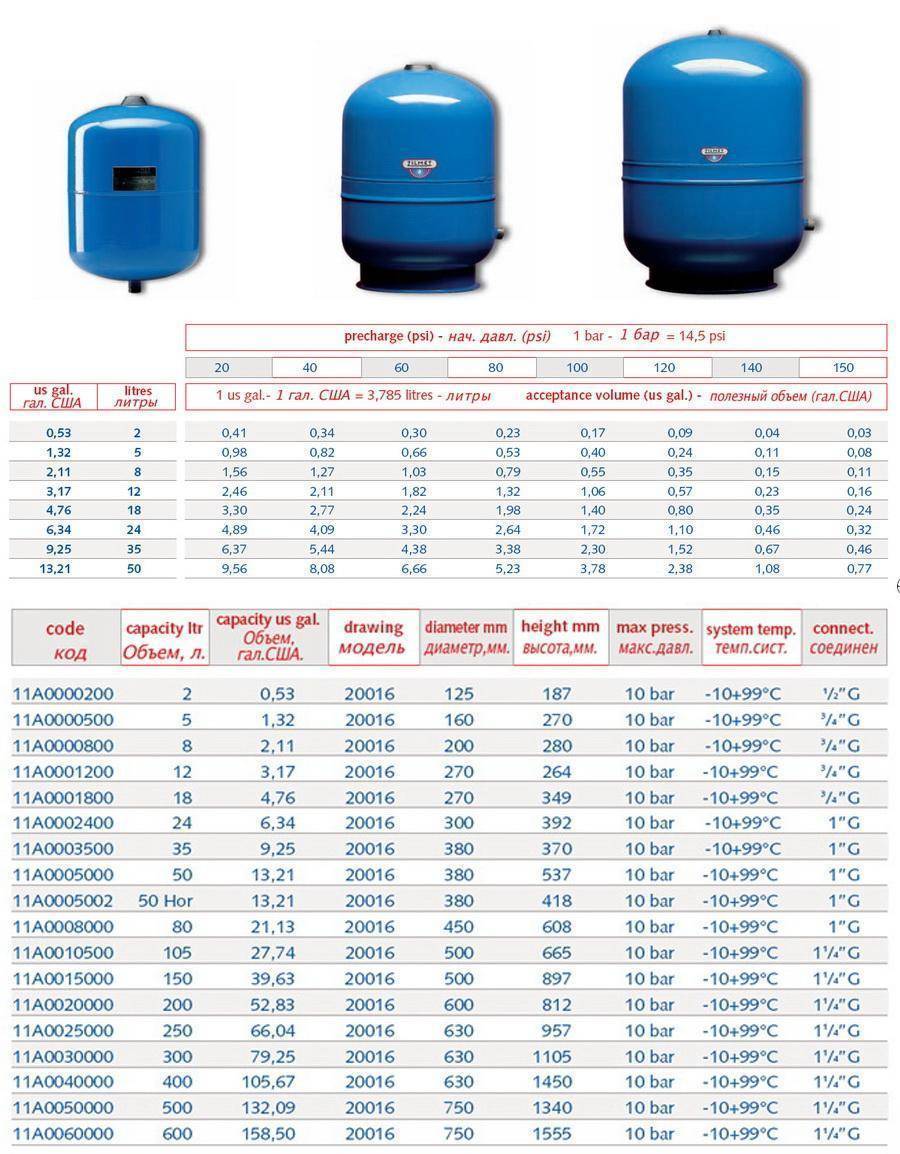

Сравнение популярных моделей

Качество приглянувшегося аккумулятора можно проверить, почитав отклики пользователей в интернете. Помимо этого предпочтительнее покупать известные бренды. Такие фирмы не станут рисковать репутацией и продавать некачественную продукцию. На основе отзывов можно составить рейтинг популярных моделей. Он позволит сравнить технические показатели и выбрать прибор, который подойдет именно вам.

Рейтинг гидроаккумуляторов для систем водоснабжения:

Производитель	Модель	Сравнение параметров	Мнение владельцев
Емкость	Давление	Температура	Расположение	Цена
Джилекс	50 ГП	50 л	8 атм.	Максимум 99 градусов	Горизонтальное	3000 руб.	Надежный и простой в обслуживании, но сменную мембрану в продаже найти нелегко.
Беламос	24 SS	24 л	6 атм.	Максимум 45 градусов	Горизонтальное	3500 руб.	Отлично подходит для небольшого частного дома.
Джилекс	Тополь 100 ВМ	100 л	10 атм.	Максимум 99 градусов	Вертикальное	4500 руб.	Хорошая сборка, насос включается намного реже.
Рефлекс	DE 100 HW	100 л	10 атм.	Максимум 70 градусов	Вертикальное	13000 руб.	Качественный немецкий бренд, но часто рвется мембрана, а заменять дорого.
Вестер	WAV 12	12 л	10 атм.	Максимум 99 градусов	Вертикальное	1200 руб.	Простой, недорогой, перед установкой стоит проверить на герметичность.

Сравнительный обзор поможет определиться с характеристиками желаемого бака, даже если его нет в списке популярных моделей.

Гидробак необходим для бесперебойной работы системы водоподачи, особенно в загородном доме, где установлен скважинный насос. Правильный выбор позволит уберечь технику от износа и всегда оставаться с запасом воды.

Расчет давления в гидроаккумуляторе

Исходя из показателей реле давления, регулируется работа насосной установки. Стандартные настройки завода изготовителя:

• Нижнеий предел включения насоса – 4 бар;
• 8 бар – верхний предел отключения насоса.

Так какое давление должно быть в гидроаккумуляторе? Давление в гидробаке для холодного водоснабжения рекомендуется устанавливать на 0.2 бар  меньше, чем давление запуска насосного агрегата. То есть стандартное рабочее значение водяного аккумулятора составит  –  1.2 бар. При монтаже ГВС, давление воздуха в гидроаккумуляторе устанавливается на 0.2 бар выше, чем максимальное для отключения насоса, соответственно рабочий показатель гидроустойства в контуре горячего водоснабжения составит – 3.0 бар.

Общие принципы эксплуатации

Гидроаккумулятор для скважины ставят всегда там, где заходят трубы от насоса. Некоторые специалисты рекомендуют его устанавливать ближе к станции с нагнетателем, хотя, это не имеет особого значения. Перед подключением регулируется необходимое давление, затем, агрегат через тройник подсоединяется к трубе – все готово к работе.

Перед стартом манометром проверяется количество бар.

Если внутри 1,5, то в системе должно быть не меньше, чем 1,6 (значение выставляют на реле). Этого будет достаточно для одноэтажного здания, для двухэтажного дома эту цифру придется повысить. Если есть много точек, то значение определяют опытным путем. Настроить его можно, периодически стравливая воздух или накачивая велосипедным насосом, но следует учесть, что значение не может быть выше, чем допустимое для хотя бы одного бытового прибора, иначе он выйдет из строя.

Рекомендации по эксплуатации:

• периодически необходима регулировка: нужно проверять давление (2 – 3 раза в год) и стравливать воздух, понижая его. Если оно чрезмерно высокое, то уменьшается полезное внутреннее пространство емкости
• при разрыве груши и наличии аппарата со съемным фланцем эти детали можно заменить самостоятельно, купив новые в специализированном магазине
• часто схема включает в себя водонагреватель
• желательно приобретать аппараты со съемными стальными фланцами

Подбор гидроаккумулятора нужно осуществлять из расчета, чтобы он компенсировал работу насоса и тот включался не более 30 раз в час. Чем меньше, тем лучше. Не беда, если стоит меньший бак – можно поставить еще один. Дополнительный плюс таких систем: если выйдет из строя один, то будет действовать другой. Единственный недостаток больших аппаратов – застаивание неиспользованной воды.

Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2023 год

Популярные модели – это устройства отечественного и зарубежного производства. Каждый товар имеет краткое описание, технические свойства, плюсы и минусы. Приведённые аккумуляторы – наиболее ходовой товар, который, по мнению покупателей, соответствует цене и качеству. Лучшие производители из данной серии:

• «Wester»;
• «Reflex»;
• «Джилекс»;
• «Вихрь».

Модель «WAO 80» от фирмы «Wester»

Установка российского производства используются для бытовых нужд. Корпус выполнен из прочного металла, который продлевает срок службы прибора, диафрагма – из пищевой резины EPDM. Все материалы экологически чистые и на вкусовые качества питьевой воды никак не влияют. В простонародье, данную установку называют расширительным бочком.

Внешний вид гидроаккумулятора «WAO 80» от фирмы «Wester»

Технические характеристики:

Wester WAO 80 Достоинства:

• Постоянное рабочее давление;
• Заглушает гидравлические удары;
• Сглаживает последствия водных ударов, влияющих на работу насосов и тепловых котлов, тем самым увеличивая их срок эксплуатации;
• Устраняет потерю воды в случае протечки системы;
• Надёжность конструкции;
• Экологически чистый продукт;
• Недорогой прибор по стоимости.

Недостатки:

Не выявлены.

Модель «DE 100» от фирмы «Reflex»

Данный тип аккумуляторов применяется в повысительных установках, сетях отопления (напольные водные) или пожаротушительных системах. Каркас выполнен из листовой стали, внутри имеется специальное покрытие, которое при соприкосновении с водою не образует коррозию. В баке отсутствует арматура: запорная, сливная и проточная. Мембрана сменная, в виде груши.

Внешний вид аккумулятора для системы водоснабжения «DE 100» от фирмы «Reflex»

Технические характеристики:

Тип установки:	вертикальный
Габариты (сантиметры):	48/83,5
Масса нетто:	19 кг
Объемность:	100 литров
Максимальное рабочее давление:	10 бар
Давление в ёмкости:	4 бар
Фланец:	металлический
Исполнение:	на ножках
Штуцер:	1 дюйм
Рабочая температура (градусы):	70-100
Производитель:	Германия
Средняя цена:	7500 рублей

DE 100 Reflex Достоинства:

• Несложный монтаж;
• Надёжность;
• Возможность менять мембрану;
• Не образуется коррозия;
• Приглушает шумовые удары.

Недостатки:

Не выявлены.

Модель «Краб 50» от фирмы «Джилекс»

Автоматическая станция с полным набором элементов, необходимых для установки. Корпус выполнен из пластика, оснащён манометром, календарём смены фильтров. Насос включается и выключается автоматически, фильтрация воды осуществляется предварительно, до её поступления в трубопровод. Особенность агрегата: можно производить монтаж, не зависимо от направления потока воды.

Модель «Краб 50» от фирмы «Джилекс» — внешний вид

Технические характеристики:

Тип установки:	вертикальный
Бак:	50 литров
Давление рабочее:	1-5,5 бар
Реле:	1,4-2,8 бар
Масса нетто:	10 кг 900 г
Корпус:	пластиковый
Присоединительный разъём:	дюйм
Максимальный ток:	10 А
Рабочая температура:	35 градусов
Сколько стоит:	5700 рублей

Краб 50 Джилес Достоинства:

• Дизайн;
• Компактный;
• Устойчивость к коррозии;
• Функционал;
• Лёгкий и удобный монтаж: не требуются дополнительные настройки;
• Автоматика;
• Соотношение цены и качества.

Недостатки:

Не выявлены.

Модель «ГА-50» от фирмы «Вихрь»

Идеальный вариант гидроаккумулятора для частного дома. Все характеристики соответствуют потребительскому запросу, каркас выполнен из прочных и устойчивых к коррозии материалов. С основной задачей устройство справляется. Как подключить установку – подробно описано в инструкции по эксплуатации.

Модель «ГА-50» от фирмы «Вихрь» — внешний вид гидроаккумулятора

Технические характеристики:

Тип установки:	горизонтальный
Номинал бака:	50 л
Температура:	до 45 градусов
Мембрана:	сменная, из пищевой резины
Рабочее давление (максимум):	8 бар
Материал фланца:	сталь
Масса нетто:	7 кг
Размеры (сантиметры):	37,5/54/35
Воздушное давление:	2 бар
Предназначение:	для насосов до 1 кВт
Средняя стоимость:	2000 рублей

ГА-50 Вихрь Достоинства:

• Надёжный;
• Возможна замена мембраны;
• Долгий срок службы;
• Простата установки;
• С функцией автономного включения/выключения;
• Недорогой.

Недостатки:

Не выявлены.

Как выбрать подходящий гидробак

Самостоятельно вычислить необходимую производительность гидробака можно, воспользовавшись следующей формулой:

V = А х k х (Р мах + 1) х (Р min + 1) / (Р мах – Р min) х (Р возд. + 1), где

V – необходимый объём бака.

А – пиковый расход воды в доме в минуту.

Р мах, Р min – максимальное и минимальное давление, создаваемое устройством.

Р возд. – воздушное давление в баке.

К – коэффициент, значения которого различны для устройств разной мощности. Показатели коэффициента приведены в таблице ниже.

Мощность насоса, кВт.	0,55 – 1,5	2,20 – 3	4 – 5,5	7,5 – 9
Коэффициент	0,25	0,375	0,625	0,875

После проведения вычислений, рекомендуется брать поправку в большую сторону, на случай непредвиденного увеличения водоразбора. Например, если получилось, что необходимый для вашего дома объём бака составляет 33 литра, то лучше купить водяной аккумулятор ёмкостью 35-40 литров. Но чересчур большой бак приобретать также не следует: вода в нём будет застаиваться, в результате чего ухудшится её вкус, может появиться затхлый запах.

https://youtube.com/watch?v=sBtdN2j_Spg

Для холодного и горячего водоснабжения нужно покупать отдельные модели. Различить водонапорные устройства по предназначению можно по расцветке бака. Модели для холодного водоснабжения, стандартно окрашиваются в синий цвет, а для горячего – в красный. Но иногда встречаются устройства, не имеющие опознавательной окраски, например с серебристым бачком. В этом случае, перед покупкой необходимо ознакомиться с инструкцией от производителя, где должно быть указано, для каких целей предназначен данный прибор.

Делаем гидроаккумулятор своими руками с минимальными затратами на материалы

Обеспечение водопровода на даче нелегкое дело. Тратить огромные деньги на его прокладку никому неохота, поэтому практически все работы выполняются самостоятельно. Когда установлена уже сама система и насосная станция, хочется добиться максимальной экономии в потреблении электроэнергии.

Для этого нужно минимизировать количество запусков насоса. В таких случаях единственным выходом является установка рассматриваемого нами аппарата. В статье будет рассмотрено как собрать гидроаккумулятор из подручных средств, какое должно быть давление в устройстве, приведены фотоматериалы.

Как определить, какое давление должно быть в гидроаккумуляторе, и как его обеспечить

Собираясь сделать гидроаккумулятор своими руками, предварительно необходимо изучить его строение и принцип работы.

1. Изделие состоит из бака определенного объема, внутри которого находится либо резиновая груша, либо мембрана. Дополнительно к нему подсоединены измерительные приборы.

2. Самым главными элементами являются именно мембрана или груша. Именно они не дают смешиваться нагнетаемому воздуху с жидкостью и помогают создать необходимый напор подачи воды.

гидроаккумулятор для систем горячего и холодного водоснабжения гидроаккумулятор своими руками

4. Теперь вопрос: какое давление должно быть в гидроаккумуляторе, чтобы обеспечить нормальную подачу воды? Для сравнения в городской черте вода в системах водопровода находится под давлением в 1,5 атм. Но для самодельной системы это значение может быть изменено на 1 атм в сторону плюса или минуса.

5. Зная, какое давление должно быть в гидроаккумуляторе, мы можем самостоятельно обеспечить его в накопительной емкости при помощи покупного компрессора, либо при помощи обычного насоса для шин.

Самостоятельно сделать устройство такого плана (какие представлены на полках магазинов) очень проблематично. Необходимо обзавестись емкостью с идеально гладкими стенками, которые не испортят мембрану или грушу во время их растягивания. Единственный выход упростить задачу и сделать ее осуществимой — отказаться от этих элементов и создать очень простую конструкцию.

Есть одна проблема – смешение воздуха с жидкостью. Но в бытовых условиях небольшое присутствие воздуха в потоке воды не будет столь значительным и никак не повлияет на качество ее эксплуатации.

Будет полезной наша статья, посвященная насосу высокого давления: характеристики, как выбрать, особенности эксплуатации.

Собираем гидроаккумулятор своими руками практически из подручных средств

Попытаемся сделать своими руками гидроаккумулятор очень простого плана без мембраны или груши из самых доступных материалов и запчастей:

1. Для того чтобы сделать своими руками гидроаккумулятор нам потребуется:

• емкость из пищевого алюминия или пластика (как минимум на 30 л),
• кран трехчетвертной и полудюймовый,
• тройник,
• шаровой кран,
• четверник,
• манометр,
• датчик давления,
• ниппель для бескамерной шины,
• герметик,
• шайбы и гайки,
• резиновые прокладки.

ЧИТАТЬ ПО ТЕМЕ:

Установка насосно-смесительного узла для теплого пола: на что обратить внимание. 2. Проделываем отверстия в дне, на крышке и в боку (чуть выше средины) сосуда

Проделываем отверстия в дне, на крышке и в боку (чуть выше средины) сосуда

2. Проделываем отверстия в дне, на крышке и в боку (чуть выше средины) сосуда.

воздушный компрессор реле давления насоса воздушный компрессор

3. В отверстие на дне вставляем кран трехчетвертной и накручиваем на него тройник. Закрепляем его при помощи гаек и шайб. Во избежание протечки используем резиновые прокладки и герметик. К тройнику подключаются с одной стороны подвод для подачи воды, а с другой отвод для раздачи ее.

4. В отверстие, которое находится на боку, вставляется шаровой кран. Крепится и герметизируется аналогично тому, что описано в предыдущем пункте.

5. В отверстие на крышке вставляется кран полудюймовый, к нему подсоединяется четвертник. К разводке последнего подключены манометр, датчик давления и ниппель.

7. Все соединения герметизируются и тщательно заделываются.

8. Включаем насос и открываем кран на боку емкости. Останавливаем забор воды, когда из крана начинает течь. Закрываем кран.

9. При помощи шинного насоса создаем давление. Так как мы уже знаем, какое давление должно быть в гидроаккумуляторе, необходимо просто накачать воздух до необходимой пометки на датчике давления.

10. Устройство готово к эксплуатации.

При помощи такого нехитрого приспособления можно сэкономить немало средств на потреблении электроэнергии. Кроме того, на создание такой конструкции не придется тратить значительные средства, в отличие от покупки магазинного аналога.
