Бренды-производители автоматических выключателей
Самое простое разделение, по которому следует различать бренды в их массе, — это страна-производитель. Рассмотрим главные зарубежные и отечественные компании, представленные на нашем рынке.
Зарубежные бренды
ABB — конгломерат швейцарского и шведского производителей, однозначный лидер в мире электротехники. Их выключатели признаны самыми качественными, безопасными и долговечными в мире. Логично, что такая техника стоит денег, однако эти автоматы в домашних условиях, без чрезмерных перепадов и нагрузок, просто вечны. Покупка подобной электротехники делается один раз и навсегда.
Legrand — автоматы из Франции. Практически не уступают предыдущему бренду ни качеством, ни ценой. Потому выбор между этими производителями основывается скорее на личных предпочтениях, нежели на технических характеристиках. В условиях домашнего использования они также «бессмертны», как и АВВ.
Siemens — это многопрофильный международный концерн, крупнейший в Европе. Они специализируются не только на автоматах, однако список моделей бытового и промышленного назначения радует размахом. При неплохом качестве устройств, цена идет на порядок ниже
Если устроить сравнение качества, отметим, что АББ и Легранд вне конкуренции, но обратите внимание: Сименс — втрое дешевле.
General Electric — второй производитель широкого спектра, но только родом из Америки. Их часто сравнивают с Легранд, но продукция Дженерал Электрик по стоимости намного дешевле. При этом качество электротехники находится на высоком уровне.
Schneider Electric — достойная французская фирма
Они давно присутствуют на отечественном рынке. Их автоматы обладают высокой наработкой и износостойкостью, и все это по приемлемым средним ценам, немногим выше, чем у Сименс.
Moeller — немецкий бренд, старающийся конкурировать с АВВ. В 2007-м у компании произошла реструктуризация в связи с выкупом акций Eaton Corporation, но на качестве это особо не сказалось.
При этом качество электротехники находится на высоком уровне.
Schneider Electric — достойная французская фирма. Они давно присутствуют на отечественном рынке. Их автоматы обладают высокой наработкой и износостойкостью, и все это по приемлемым средним ценам, немногим выше, чем у Сименс.
Moeller — немецкий бренд, старающийся конкурировать с АВВ. В 2007-м у компании произошла реструктуризация в связи с выкупом акций Eaton Corporation, но на качестве это особо не сказалось.
Отечественные производители
А теперь переходим к обзору отечественных производителей автоматических выключателей. Из-за особенностей рынка мы рассматриваем их в отдельной категории:
- КЭАЗ — Курск производит выключатели достаточно средние, и цена соответствует качеству. Завод выдает двухгодичную гарантию на свою продукцию, стараясь таким образом привлечь покупателя. При этом главное отличие заключается в производстве полного спектра аппаратов под любой доступный в серии номинальный ток.
- IEK — довольно скандальная компания, ее аппараты постоянно ломаются и сильно гудят. Благодаря низкой стоимости по сей день очень популярны, ведь часто люди экономят даже не задумываясь о потере качества.
- DEKraft — автоматы этой фирмы дешевые и низкокачественные, хотя они и соответствуют всем стандартам РФ.
- Контактор — компанию давно выкупила корпорация Легранд, потому контроль качества есть. Загвоздка в том, что осуществляется он российскими специалистами, а цена близится к европейской. Потому, выбирая автомат за такие деньги, лучше купить оригинал, чем отечественную поделку.
Рабочий ток (номинальный)
Номинальный ток – это такой же важный критерий в выборе автоматического выключателя для дома. Этот показатель указывает значение тока, при превышении которого произойдет разъединение электрической цепи
Подбирая подходящее значение (10, 16, 32, 40А и т.д.), нужно обращать внимание на два основных показателя: мощность потребителей электроэнергии в доме и сечение кабеля проводки. Рабочий ток автомата будет непосредственно зависеть от того, какой наибольший по величине ток сможет пропустить через себя электропроводка
В этом случае, следует предварительно выяснить сечение кабеля в помещении и только после этого, с помощью специальных таблиц, выбирать подходящий по характеристикам автоматический выключатель.
Какой автомат покупать?
Самое главное что вы должны запомнить – все эти линейки от бюджетной до премиум серии одинаково хорошо срабатывают при КЗ и надежно защищают вашу эл.проводку. А значит и смысла переплачивать здесь никакого нет.
Не нужно стремиться за сверхнадежностью и сверхбезопасностью там, где она вовсе и не нужна. Большинству мастеров и менеджеров в магазинах выгоднее всучить вам как можно более дорогое изделие.
При этом каждый будет нагонять свои страхи про “безопасность”, на чистом глазу утверждая, что только такой автомат спасет вас на 100% и никакой другой. Не верьте этому, производители не выпускали бы более дешевые механизмы с намного худшими показателями качества, так как просто побоялись бы нарваться на тысячи судебных исков от грамотных потребителей.
Выход из строя в 90% случаев происходит вследствие человеческого фактора (не дожал или пережал контакт, использовал алюминиевый провод и т.п.).
После сборки каждый автомат (дешевый и дорогой) проходит несколько этапов проверки. Бракованные изделия, имеющие отклонения от номинальных показателей, в любом случае отсеиваются.
Поэтому для своей квартиры можете смело брать автоматы самой бюджетной линейки любого зарекомендовавшего себя бренда. Это будет гораздо дешевле, а служить автоматы будут также, как и дорогие.
https://youtube.com/watch?v=0rzyPf64Qlo%3F
Чем опасно несоответствие кабеля сетевой нагрузке
Расчет сечения жил кабеля и провода
Возможные проблемы проще понять на конкретном примере. Исходные данные:
- стандартное питание с переменным напряжением U = 220 В;
- в квартире старая алюминиевая проводка (сечение 2,5 мм кв.);
- ампераж автомата – 30 А;
- подключают 6 конвекторов по 750 Вт и один утюг 850 Вт.
Расчет:
- суммарная мощность (Р) потребителей – 5 350Вт;
- ток (I) в цепи вычисляют по формуле I = P/U = 5 350 / 220 = 24,32 А).
Автомат в такой ситуации не сработает (30>24,32А). Такой ток сильно нагреет алюминиевый провод, расплавит изоляцию. Разрушенную коротким замыканием цепь придется восстанавливать, что затруднено при монтаже сетей внутри строительных конструкций. В худшей ситуации пожаром будет уничтожены значительные материальные ценности.

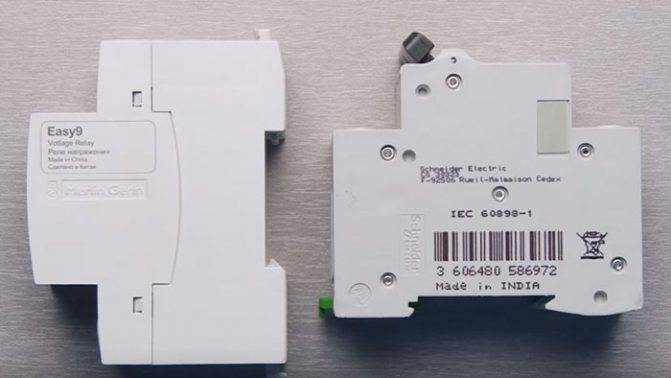

Корпус автомата
При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках. Так вот, при покупке не лишне будет пересчитать количество таких заклепок
На обычных выключателях, их как правило не менее 5шт
Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.
Хотя часто попадается даже с четырьмя.
Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!
Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.
Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.
На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.
По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.
Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.
Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам
У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше
Особенно это важно при плотном расположении автоматов в одном ряду
Другие варианты
Выбор автомата по току короткого замыкания проводят, учитывая одно условие: по «Правилам устройства электроустановок» запрещается размещать в жилых домах устройства с наибольшей отключающей способностью до 6 кА.
Разрешенные АВ имеют номинал:
- 3 кА;
- 4,5 кА;
- 6 кА.
Существуют автоматические выключатели с номиналом 10 кА, но их допускается устанавливать в случаях, если дом стоит неподалеку от трансформаторной подстанции и существует опасность предельного короткого замыкания (10 кА). Для большинства объектов достаточно АВ, срабатывающего при 6 кА.
Выбор автоматического выключателя часто проводят по номинальному (рабочему) току. На рынке имеются устройства, осуществляющие разъединение электрической цепи при определенном значении напряжения. Правильно подбирать автоматический выключатель для конкретного дома следует с учетом сечения кабеля проводки, суммарной мощности подключенного оборудования. Разобраться в этом поможет таблица:
Учитывают при покупке автоматического выключателя ток срабатывания. Пусковой ток при включении электроприборов бывает выше номинального (рабочего). Подходящие АВ не воспринимают запуск двигателя аппаратуры как короткое замыкание, не размыкают цепь при пусковом токе. Существуют устройства классов:
- B;
- C;
- D.
Для стандартной бытовой техники средней мощности подойдет класс B. При наличии электроплиты или электрического отопительного котла выбирают класс C. Для мощного оборудования лучше выбрать класс D.
Последний критерий, который желательно учитывать при выборе автоматических выключателей, это селективность. То есть, автомат в случае короткого замыкания должен отключать только участок, на котором случилась авария, а не всю проводку в целом.
Для соблюдения условия селективности рекомендуется не ограничиваться одинаковыми АВ для всей техники – лучше собрать распределительный щиток, где объединены:
- вводный коммутационный аппарат (для включения/отключения тока в электрической цепи или нескольких цепях) с номинальным током 40А;
- автомат для электроплиты (32А), электроприборов мощностью до 5 кВт (25А), розеток (16А), источников освещения (10А).
Качественный и подобранный в соответствии с требованиями автоматический выключатель защищает домашнюю электрическую сеть от коротких замыканий, нагревания изоляции проводов. Следовательно – от пожаров, порчи электроприборов. Если установлено неправильное устройство, ему будет не по силам блокировать повышенное напряжение в сети и обеспечить безопасность жильцов и имущества.
Автоматические выключатели
Как выбрать номинал автомата по сечению кабеля узнайте из видео:
Как рассчитать автомат по нагрузке?
Для того чтобы узнать какую мощность выдержит автоматический выключатель необходимо применить физическую формулу P=U*I. Мощность равна напряжение умножить на силу тока.
Пример: на какую мощность рассчитан автомат 16А? У нас в сети 220 Вольт умножаем на 16 А получаем 3520 Вт. То есть 3,5 кВт его номинальная нагрузка.
Мы также уже знаем про время токовые характеристики автомата. Из них можно сделать расчет.
При достижении потребляемой мощности в 3977 Вт (1,13*3520) автоматический выключатель не отключится вообще. Т.е. автомат с обозначением С 16 выдержит почти 4 кВт без проблем.
1,45*3520=5104 Вт — а при такой нагрузке он отключится менее чем за 1 час.
Кабели ГОСТ 31996–2012
При выборе автомата необходимо учитывать характеристики кабелей. Важнейшей является допустимый ток (Iдоп). Она показывает, при каком максимальном токе кабель может работать на протяжении всего срока службы. Данная таблица из ПУЭсодержит сведения о допустимых токах кабеля в зависимости от материала и условий прокладки кабелей.
Допустимые токи для кабеля в зависимости от материалов
| Открытая проводка | Сече- ние кабе- ля, мм2 | Закрытая проводка | ||||||||||
| Медь | Алюминий | Медь | Алюминий | |||||||||
| Ток А | Мощ- ность, квт | Ток А | Мощ- ность, квт | Ток А | Мощ- ность, квт | Ток А | Мощ- ность, квт | |||||
| 220 В | 380 В | 220 В | 380 В | 220 В | 380 В | 220 В | 380 В | |||||
| 11 | 2.4 | — | — | — | — | 0.5 | — | — | — | — | — | — |
| 15 | 3.3 | — | — | — | — | 0.75 | — | — | — | — | — | — |
| 17 | 3.7 | 6.4 | — | — | — | 1 | 14 | 3 | 5.3 | — | — | — |
| 23 | 5 | 8.7 | — | — | — | 1.5 | 15 | 3.3 | 5.7 | — | — | — |
| 26 | 5.7 | 9.8 | 21 | 4.6 | 7.9 | 2 | 19 | 4.1 | 7.2 | 14 | 3 | 5.3 |
| 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 2.5 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 41 | 9 | 15 | 32 | 7 | 12 | 4 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 50 | 11 | 19 | 39 | 8.5 | 14 | 6 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 80 | 17 | 30 | 60 | 13 | 22 | 10 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 100 | 22 | 38 | 75 | 16 | 28 | 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 140 | 30 | 53 | 105 | 23 | 39 | 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 170 | 37 | 64 | 130 | 28 | 49 | 35 | 130 | 29 | 51 | 75 | 16 | 28 |
Из этой таблицы можно найти необходимое сечение кабеля и допустимый ток в зависимости от условий прокладки проводки, открытая или зарытая. Например, мощность всех приборов в квартире 9 квт. Для открытой однофазной медной проводки сечение провода 4 мм 2 , ток 41А, для закрытой – ближайшее большее значение мощности 11 квт, сечение 10 мм 2 , ток 50А. Ближайший меньший номинал автоматического выключателя –32А.
Если существует сомнение в качестве электропроводки, то лучше проявить осторожность и выбрать автомат номиналом меньше, чем значение в таблице. Квартирная сеть имеет разветвленную структуру: в каждой ветви будет протекать ток разной силы, поэтому провода имеют различное сечение
Если поставить один автомат только на входе, то он не сможет защитить отдельные участки проводки от перегрузки. Если всю сеть проложить кабелем одного сечения, то это неоправданные денежные затраты. Лучшим выходом будет установка на каждом участке автомата на соответствующий ток. На рисунке приведена примерная структура
Квартирная сеть имеет разветвленную структуру: в каждой ветви будет протекать ток разной силы, поэтому провода имеют различное сечение. Если поставить один автомат только на входе, то он не сможет защитить отдельные участки проводки от перегрузки. Если всю сеть проложить кабелем одного сечения, то это неоправданные денежные затраты. Лучшим выходом будет установка на каждом участке автомата на соответствующий ток. На рисунке приведена примерная структура.
Установка автоматов на соответствующий ток
На рисунке четко видно нагрузку на каждом участке и сечение провода. Установив соответствующие автоматы, можно надежно защитить всю сеть от короткого замыкания или перегрузки. Кроме того, в любой момент имеется возможность выбрать и отключить тот или иной участок, сохранив работоспособность остальной сети.
При использовании в быту мощных асинхронных двигателей, особенно 3-фазных, например, электроинструментов, желательно их включать через отдельный автомат, так как они имеют большой пусковой ток, и при работе через общий автомат может произойти отключение сети даже при штатной работе оборудования.
Критерии выбора электроавтомата для квартиры

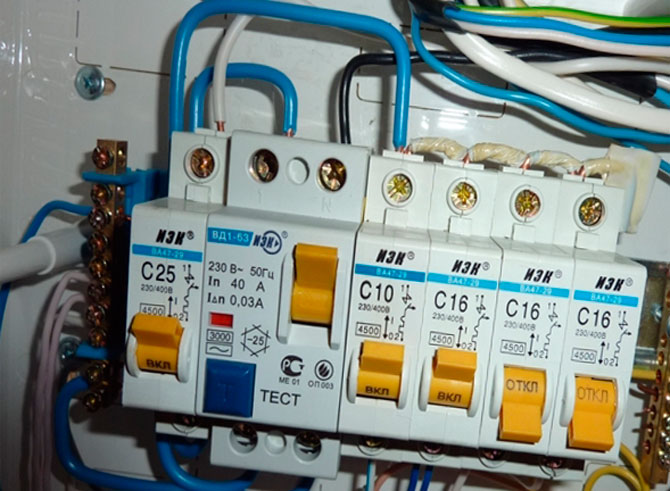

Схема распределительного щитка
Для качественной защиты проводки и бытовой техники в квартире нужно правильно рассчитать важные параметры устройства
Приобретая автомат на розетки, нужно обратить внимание на следующие критерии выбора:
- ток короткого замыкания;
- рабочий ток;
- ток срабатывания;
- селективность;
- число полюсов.
Ток короткого замыкания
Для выбора автоматического переключателя по току короткого замыкания нужно учитывать одно важное правило – автоматы с отключающей способностью менее 6 кА устанавливать запрещается (это правило прописано в ПУЭ). Используются устройства с номиналами 3, 4, 5, 6 и 10 кА
Если квартира находится в доме, который расположен около трансформаторной подстанции, лучше отдавать предпочтение автоматам с номиналом в 10 кА. В остальных случаях целесообразно монтировать автоматические выключатели с предельным коротким замыканием в 6000 Ампер.
Номинальный (рабочий) ток
Эта характеристическая особенность отражает значение тока, свыше которого произойдет разрыв цепи и автомат отключит электроэнергию во избежание перегрузок и сгорания бытовой техники.
Чтобы подобрать подходящее значение, нужно проанализировать суммарную мощность потребителей электроэнергии, а также сечение кабеля домашних проводов. Чем больше сечение у жил, тем больше их пропускная способность, т.е. они смогут выдержать большую нагрузку.
Ток срабатывания
Параллельно с номинальным током требуется подбирать и номинал по току срабатывания. При включении бытовой техники пусковой ток может значительно превышать показатели номинального. Чтобы каждый раз автомат не срабатывал, нужно правильно подобрать класс коммутационного устройства.
В домашних условиях могут применяться классы B, C и D. Но предпочтительнее всего приобретать класс В, особенно если кухня не оснащена мощными электрическими приборами. Если в помещении установлен электрический котел или мощная бытовая техника, стоит приобретать модель из класса С.
Селективность
Суть этого понятия заключается в аварийном отключении не всей квартиры, а лишь аварийной линии. В данном случае нужно вникнуть в технические особенности и выбрать номиналы автоматических выключателей в соответствии с обслуживающей линией.
Номинальный ток вводного коммутационного устройства должен превышать показатели рабочего тока всех остальных рабочих узлов, находящихся в распределительном щитке. Для частных квартир рекомендуется отдавать предпочтение автомату с вводом на 40 А.
Число полюсов
С количеством полюсов, как правило, возникает меньше всего трудностей при выборе защитного устройства.
- Для однофазной сети в 220 Вт необходимо устанавливать двухполюсный однофазный автомат.
- Если проводка в квартире трехфазная, на ввод требуется монтировать четырехполюсное коммутационное устройство.
Рабочий ток (номинальный)
Номинальный ток – это такой же важный критерий в выборе автоматического выключателя для дома. Этот показатель указывает значение тока, при превышении которого произойдет разъединение электрической цепи
Подбирая подходящее значение (10, 16, 32, 40А и т.д.), нужно обращать внимание на два основных показателя: мощность потребителей электроэнергии в доме и сечение кабеля проводки. Рабочий ток автомата будет непосредственно зависеть от того, какой наибольший по величине ток сможет пропустить через себя электропроводка
В этом случае, следует предварительно выяснить сечение кабеля в помещении и только после этого, с помощью специальных таблиц, выбирать подходящий по характеристикам автоматический выключатель.

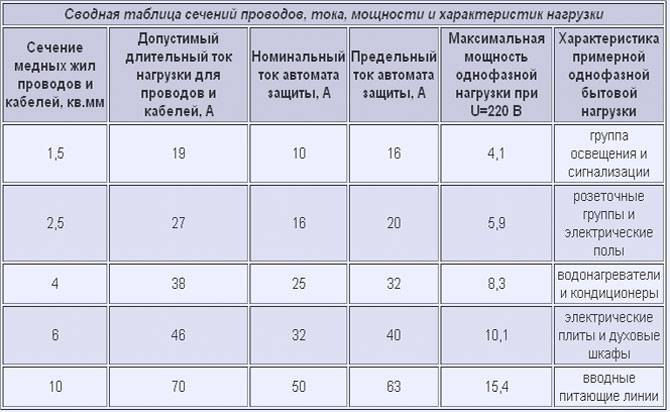

Таблица для расчета необходимого сечения кабеля
Задачи АВ
Автоматические выключатели (АВ, автоматы) устанавливают в цепи электропитания, чтобы исключить опасность перегрева проводки, если пропускаемый сетью ток превышает стандартные значения. Когда показатели повышаются, проводник перегревается, плавится, из-за чего случается короткое замыкание.
Автоматические выключатели в электросети предназначены для отключения питания приборов, бытовой техники в случаях, когда происходит замыкание. В таких ситуациях напряжение многократно возрастает, иногда достигая тысяч ампер. АВ отключает питание до того, как оно превысит допустимый предел, разрушит проводку, повредит подсоединенную аппаратуру.
АВ будет выполнять указанные функции, если мастер правильно выберет устройство, соответствующие возлагаемым на него задачам.
Вводной автомат и периферийный: в чем между ними отличия
В любой электрической проводке используется достаточно много автоматических выключателей, на каждый из которых возлагается своя обязанность – многие из них являются периферийными и отвечают за один или группу потребителей. Но существует один или несколько автоматических выключателей, которые контролируют работу всех остальных автоматов – их называют вводными. Они оберегают от короткого замыкания и излишней нагрузки все квартирное оборудование, включая электросчетчик – это главные автоматы, на которые ложится вся нагрузка. Разберемся с этим делением немного подробнее.
- Вводной автоматический выключатель – его название говорит само за себя. Устанавливается такое устройство непосредственно при входе электричества в дом – как и говорилось выше, на него ложится нагрузка от всех потребителей в доме или квартире. Практически всегда это мощный автомат, номинал которого по току составляет не менее 32-40А. Как правило, это двух- или, если речь идет о трехфазной проводке, то трех- или четырехполюсный автоматический выключатель, который прекращает движение электронов не только по фазе электрической проводки, но и по нулю, и даже по заземлению. В общем, он производит полнейшее отключение, не давая току ни малейшего шанса. В принципе, в этом и заключаются все основные отличия вводного автоматического выключателя.
Что касается периферийных устройств данного типа, то в большинстве случаев это однополюсные автоматические выключатели, в задачи которых входит контроль над определенной группой потребителей электрического тока – например, над освещением в определенной комнате или над розетками. Также персональным автоматическим выключателем оборудуется ветка проводки, подающая электроэнергию к особо мощным потребителям тока – это может быть водонагревательный бак, электродуховка или стиральная машина.
В схеме электрощитка квартиры или дома применяются и те и другие типы автоматических выключателей – причем использоваться они могут не в единственном количестве. Даже вводных автоматов может быть несколько – если в дом приходит две фазы и ноль, то, как правило, чтобы снизить нагрузку на каждую из фаз, их равномерно распределяют на все потребители.
В завершение темы несколько слов по поводу вопроса, как выбрать автоматический выключатель – производителей на сегодняшний день развелось достаточно много, и далеко не каждый из них выпускает действительно качественную продукцию. Нужно понимать, что автомат – это защита, и его лучше приобретать у проверенного производителя. Таких не много – похвастаться качеством и надежностью автоматические выключатели АВВ, Дженерал электрик (JE), Легранд и автоматический выключатель АЕ. Если говорить об отечественных производителях, то, к сожалению, таковых нет – наши компании производят автоматические выключатели сносного качества, но долговечными назвать их не получается.
Как подключить автоматический выключатель фото
И напоследок несколько слов о том, как подключить автоматический выключатель. В принципе, здесь все достаточно просто – для начала автомат нужно установить на дин-рейку в щиток. С его обратной стороны имеется небольшая защелка, которую перед установкой нужно оттянуть отверткой – после того, как автомат станет на место, защелка возвращается на свое место. Дальше идет непосредственно подключение – для подключения проводов в автоматическом выключателе предусмотрены клеммы. Одна снизу, а другая сверху – та, что сверху, является входной. С лицевой стороны автомата имеются винты этих клемм – они откручиваются, сверху и снизу в клемму вставляются провода, после чего винт туго затягивается. Как правило, провод, подключаемый к автомату, а вернее его конец, пропаивается или оснащается специальным наконечником. Вот так выглядит монтаж автоматических выключателей – все просто, если, конечно, не учитывать схему их подключения, в которой неискушенному в электрике человеку разобраться будет крайне сложно.
В принципе, это все, что можно сказать по вопросу: типы автоматических выключателей. Имеются и прочие моменты, но если касаться исключительно бытовых автоматических выключателей, то других различий и, соответственно, критериев выбора нет.
Автор статьи Александр Куликов
Основные критерии выбора
Итак, рассмотрим, как правильно подобрать наиболее важные параметры устройства для защиты проводки в доме и квартире.
Ток КЗ
Чтобы выбрать автоматический выключатель по току короткого замыкания, необходимо учитывать важное условие – правилами ПУЭ автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. На сегодняшний день устройства могут иметь номиналы 3; 4,5; 6 и 10 кА
Если Ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 кА. В остальных случаях вполне достаточно подобрать коммутационный аппарат номиналом 6000 Амер.
Номинальный ток (рабочий). Следующий, не менее важный критерий выбора автомата для дома – по номинальному току. Данная характеристика отображает значение тока, свыше которого произойдет разъединение цепи и, соответственно, защита электропроводки от перегрузок. Чтобы выбрать подходящее значение (оно может быть 10, 16, 32, 40А и т.д.), необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы через себя и в то же время, какая суммарная мощность всей бытовой техники, будет зависеть рабочий ток устройства коммутации. В данном случае для выбора подходящей характеристики автоматического выключателя рекомендуем сначала определить сечение кабеля в Вашем доме либо квартире, после чего руководствоваться данными таблицами:
Рекомендуем также просмотреть видео инструкцию, в которой предоставлены все необходимые таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:
Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры
Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (от производителя ABB либо Schneider Electric) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!

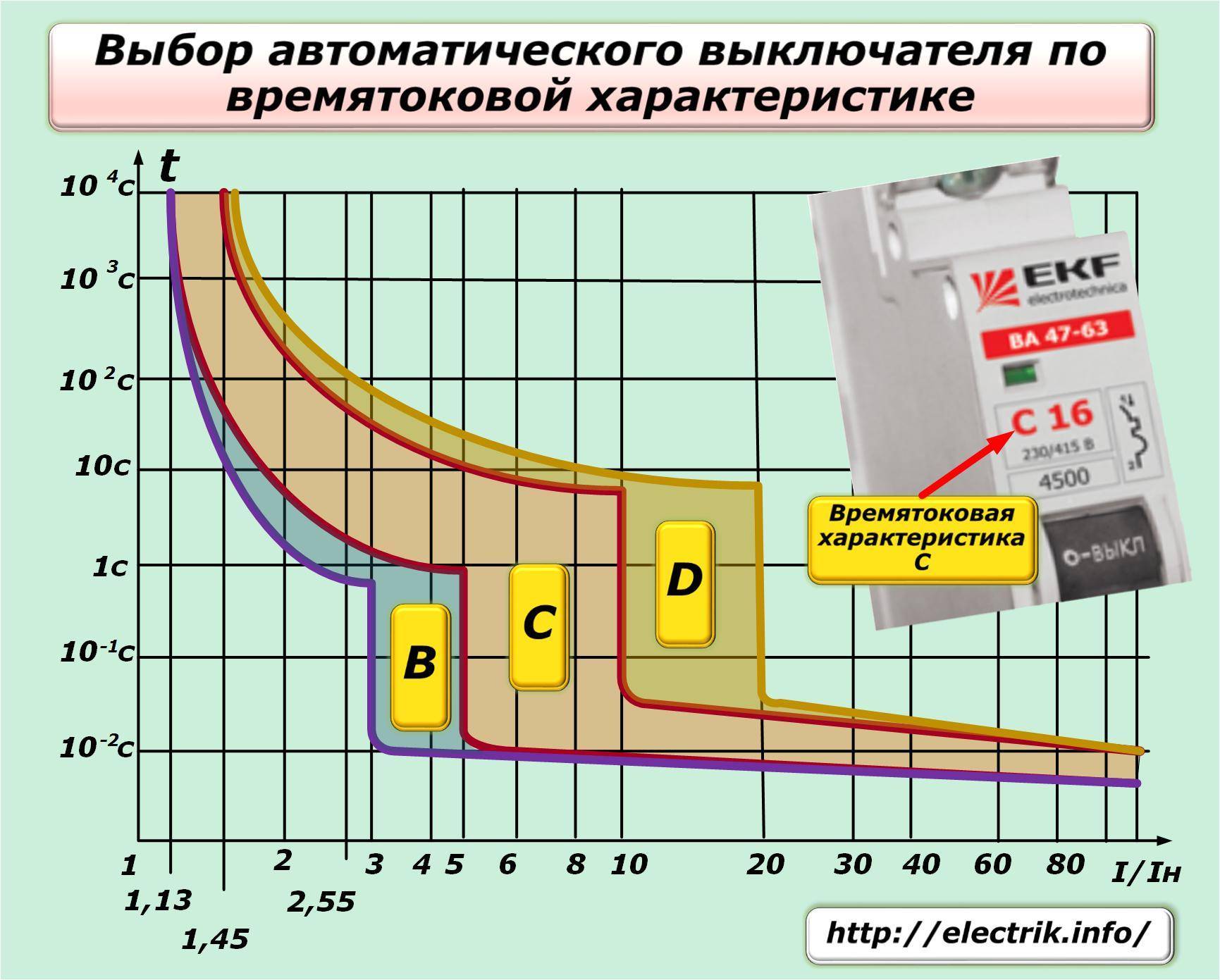

Номинальный ток и времятоковая характеристика

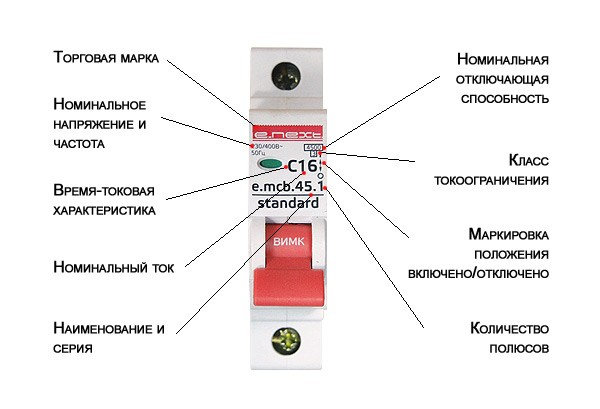

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.
Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.
Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:
B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала
В основном их ставят в цепях освещения.
C
при токе КЗ в 5-10 раз больше номинала
Универсальное применение в сетях со смешанной нагрузкой.
D
в 10-20 раз больше Iном
Используются для подключения электродвигателей.
Z
в 2-3 раза
Актуально в схемах с электронными устройствами.
K
в 8-12 раз
Подходит только для оборудования с индуктивной нагрузкой.
Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.
Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.
Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А
Да и то, через довольно длительный промежуток времени (более 1 часа).
Есть такое понятие как:
ток срабатывания – 1,45*Iном
Автомат гарантировано сработает в течение часа.
ток не срабатывания – 1,13*Iном
Автомат не должен сработать в течение часа, а только по истечении этого времени.
Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!
Выбор
Критерии выбора автоматических выключателей:
- Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
- Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
- Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.
Схема подключения автоматов к проводке типовой квартиры
На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.
На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.
- Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
- Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.
Автоматы с разным количеством полюсов
Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).
Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты)
У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.
Быстродействие
От того, как быстро включается и замыкает свои контакты выключатель, во многом зависит его срок службы. Однако можно ли в домашних условиях определить, насколько соответствует этому параметру ваш аппарат, не разбирая сам корпус и не прибегая к специализированным лабораторным испытаниям?

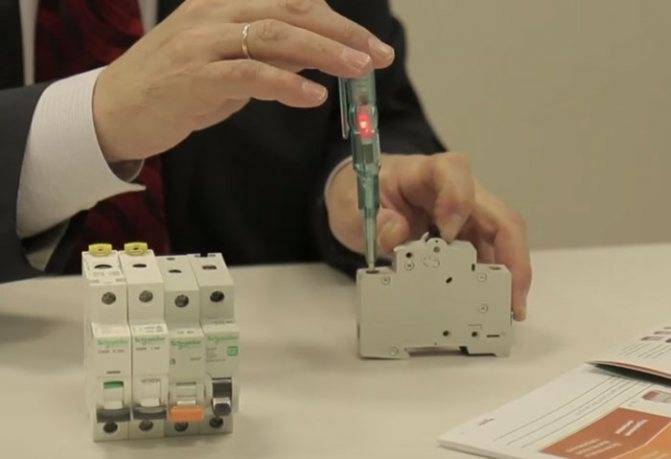

Конечно можно. Все делается очень просто. Берете обычную индикаторную отвертку на батарейках. Именно с батарейкой.
Ее обычно применяют для прозвонки и определения целостности цепи. Хотя знающие люди используют этот полезный девайс еще многими способами. Какими именно, читайте в отдельной статье.
Жалом отвертки прикасаетесь к верхнему контакту, прижимая металлический пятачок на ручке сверху, а пальцем другой руки дотрагиваетесь до нижнего контакта выключателя.
После чего, медленно начинаете включать автомат, взводя язычок.
Контакт должен появиться (загорится светодиод в отвертке) только в самый последний момент, когда аппарат уже щелкнул.
Если ту же самую манипуляцию проделать с другим выключателем, то лампочка загорается при достижении середины хода рычага включения.
Получается, что аппарат еще не взведен, а контакты уже замкнуты. Вот к чему это иногда приводит при большой нагрузке (вид контактов изнутри автомата):
Это в конечном итоге сказывается на быстром износе и выгорании контактов. В то время как механизм быстрого включения, увеличивает срок службы изделия почти на 30%.
Для чего нужно устройство
Установка переключателей-автоматов позволяет защитить электропроводку от различных механических повреждений и перегорания. Агрегат проводит через себя ток в обычном режиме и отключает приборы от сети при наступлении перегрузки или другой аварийной ситуации. Критерии выбора используются самые разнообразные. К наиболее распространенным характеристикам относят:
- маркировка (серия):
- тип используемого оборудования;
- допустимую нагрузку;
- надежность;
- средняя цена.
Со временем установленная на электрике изоляция начинает стареть. В момент замыкания проводов человека может ударить током при условии, что конструкция не была заземлена. Если же провода соприкасаются со стенами, то по ним могут проходить утечки электроэнергии, которые в состоянии привести к возникновению пожара. Автоматизированные аппараты защиты используются в домашних условиях и срабатывают при перегрузах и утечках. Он проходит через саму конструкцию и измеряется в «А» — амперах.
Воспламенение может произойти при утечке 0,3 А и больше. Стоит отметить, что при коротком замыкании УЗО не сработает, поэтому полноценной заменой автоматике не являются. Для полноценной защиты электросети рекомендуется использовать дифференциальные автоматы. Выбор выключателей автоматического типа осуществляется исходя из номинального показателя тока. По чувствительности УЗО измеряются в миллиамперах. Их конструктивные особенности таковы, что отключение происходит при утечке в 30 мА и меньше. Для противопожарной защиты этот показатель увеличивается и составляет 100-300 мА.
Выбираем отключающую способность
Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.
Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.
Отключающая способность автоматических защитных выключателей
Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.
Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.
