Разрезы и схемы канализации
На схемах стояков, а также на разрезах канализационных систем отображается расположение стояков и трубопроводов по отводам и стоякам. С помощью букв и на том разрезе, который изображает следующий к канализационному колодцу отводящий трубопровод, обозначены места, где от магистральной трубы есть ответвления. Кроме того, на этом разрезе указаны такие данные, как диаметры труб, места установки ревизий, прочисток и прочей арматуры, а также уклоны и длины участков.
Буквами и , которые указаны по канализационным стоякам … на разрезах обозначены те места, где к основному отводу в канализационный колодец присоединен стояк. То место, где присоединяется отвод от раковины, обозначено буквой . Сифон (гидравлический затвор), расположенный перед раковиной , изображен на разрезе по отводу от раковины.

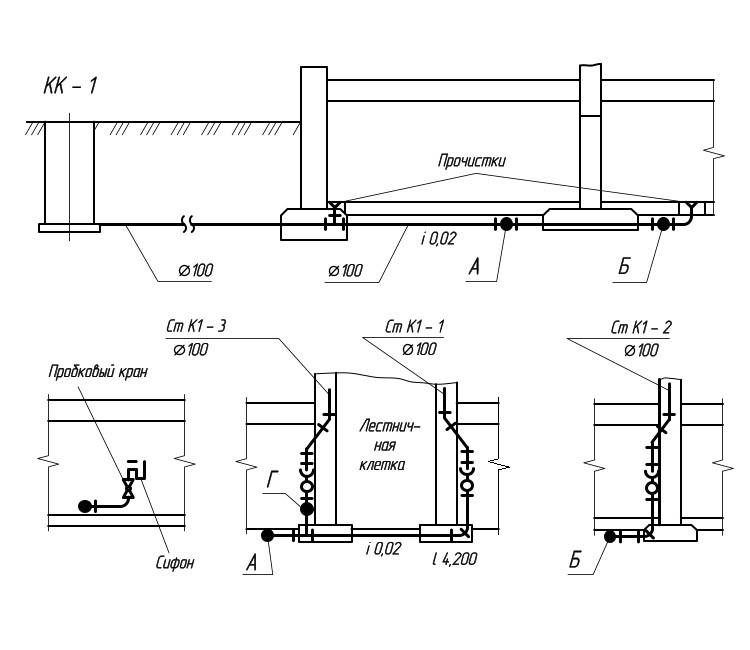

Разрезы канализации
Схемы содержат также указания тех мест, где по этажам к санитарным приборам должны быть проложены ответвления от стояков. Схема стояков канализационной системы ( ) содержит указания мест монтажа ревизий и расположения отводов. Для обеспечения вентиляции стояков используются асбестоцементные трубы, имеющие диаметр миллиметров. Наружу они выводятся через чердак, а для их завершения используются флюгарки.
Схемы стояков канализации
4.2.3 Шахтный колодец
4.2.3.1 Шахтный колодец предпочтителен для применения при глубине залегания водоносного горизонта не более 30 м. Он представляет собой вертикальную горную выработку круглого или квадратного сечения диаметром (длиной стороны) не менее 1,0 м. Стенки колодца могут быть выполнены из дерева, камня, бетона или железобетона, полимерных материалов. Колодец предназначается для размещения в нем водоприемного устройства. При разных вариантах принятой схемы сети водоснабжения на специальной площадке внутри колодца или в подземной камере, примыкающей к стволу колодца, могут быть размещены также стационарный насос и гидропневмобак. 4.2.3.2 Оголовок и ствол шахтного колодца должны быть защищены от загрязнений поверхностными и грунтовыми водами. Верх оголовка должен быть выше уровня земли не менее чем на 0,8 м и перекрыт крышкой. Вокруг колодца должны устраиваться отмостка шириной 1 — 2 м с уклоном от колодца и водонепроницаемый глиняный замок шириной 0,5 м на глубину 1,5 -2 м. 4.2.3.3 Дно колодца при приеме через него воды должно быть снабжено гравийным фильтром или на него должна быть уложена плита из пористого бетона. При приеме воды через стенки в них должны быть устроены окна, заполненные гравийным фильтром или пористым бетоном. 4.2.3.4 При толщине водоносного пласта до 3 м следует предусматривать шахтные колодцы совершенного типа — с вскрытием всей толщины пласта; при большей толщине пласта допускаются несовершенные колодцы — с вскрытием пласта на глубину не менее 2 м. 4.2.3.5 Воду из шахтного колодца рекомендуется подавать в сеть водоснабжения с помощью погружных электронасосов. При динамическом уровне воды менее б м можно применять поверхностные насосные установки.
Материалы изготовления труб и их размер
Для обустройства вводов сечением 50 мм и более выбирают преимущественно чугунные трубы, при диаметре меньше – трубопроводы из стали, оцинковки либо полимеров. Стальные изделия без цинкового покрытия с битумной изоляцией против ржавчины используют при давлении в магистрали более 1 МПа и сечении вводов больше 50 мм.
При подборе трубных отрезков по размеру сечения отталкиваются от двух критериев: скорость водного потока, а также общая длина водопроводной магистрали. Первый показатель, как правило, стандартный: вода продвигается со скоростью приблизительно два метра в секунду. Второй изменяется в зависимости от площади здания и удаленности сантехнических приборов. Например, при предполагаемой длине водопровода менее десяти метров вполне хватит трубных отрезков сечением 20 мм, от 10 до 30 м – 25 мм и больше 30 м – 32 мм.
Организуем подводку воды в дом
Прошли те времена, когда приходилось доставать жидкость для питья оцинкованными ведрами и переносить их в помещение. Современные технологии и доступное оборудование позволило подавать воду через трубопровод сразу в жилое помещение.
Если вы решились на этот шаг, то после постановки колец не засыпайте промежутки грунтом и не выводите площадку вокруг колодца. Вам необходим свободный доступ к нижней части скважины для прокладывания и присоединения водопроводных труб.
Покупаем материалы и инструменты
В строительной торговой точке покупайте только полипропиленовые трубы с диаметром отверстия 32 сантиметра. Они, в отличие от металлических, при отсутствии доступа к ним ультрафиолета не окисляются, не подвержены деформации, выдерживают сильные температурные перепады и не трескаются в случае замерзания жидкости. Поэтому они прослужат вам порядка пятидесяти лет.
Не забудьте приобрести дополнительные элементы, такие как: компрессионные фитинговые соединения, отводы и переходники. Так как они выполнены из пластика, то для монтажа вам не потребуется сварочный аппарат.
Копаем траншеи для труб
Важно знать, что в различных районах нашей страны разная глубина промерзания грунта. Необходимый показатель вы сможете узнать у инженеров любой строительной организации. Для того, чтобы вырыть окопы под прокладку водопроводных труб, например, в центральном районе России, нужно копать траншею глубиной не менее двух метров, тридцать сантиметров из которых будет ниже промерзающего слоя
В этот параметр входит и 10-сантиметровая подушка, состоящая из смеси песка и гравия
Для того, чтобы вырыть окопы под прокладку водопроводных труб, например, в центральном районе России, нужно копать траншею глубиной не менее двух метров, тридцать сантиметров из которых будет ниже промерзающего слоя. В этот параметр входит и 10-сантиметровая подушка, состоящая из смеси песка и гравия.
Подключаемся к скважине
Операция требует точных расчетов и соблюдения правил. В нижнем кольце колодца высверливается отверстие на том уровне, где будут проложены основные коммуникации. Ни в коем случае нельзя делать узел ввода на соединительном стыке колец.
SF-mix ручной до 0,8 м3/ч
АМЕТИСТ — 02 М до 2 куб.м./сут.
Аэрационная установка AS-1054 VO-90
С внешней стороны источника через фитинг присоединяется пластиковая труба. А с внутренней части вертикальная труба для забора жидкости устанавливается при помощи сгона. Если вы используете дом только в теплое время года, то на зиму систему придется сливать. Для этого мы рекомендуем установить тройник со встроенным краном. Все отверстия далее тщательно заделываются широкими резиновыми прокладками или специальной мастикой с амортизирующими волокнами.
Собираем трубопровод
После всех вышеперечисленных работ можно приступить к засыпанию отверстия между шахтой и самим колодцем. Лучше всего для этого использовать грунт, песок и щебень. Тщательно утрамбуйте смесь после засыпания.
Далее приступаем к монтажу системы заборной трубы. Точно рассчитайте сколько метров вам придется купить. Так как забор производится только из средней части наполненной жидкости. А чтобы не допустить попадания взвеси со дна, поставьте на конец изделия фильтр или купите готовые гофрированный материал с обратным клапаном.
После того, как оборудуете внутреннюю часть источника, приступайте к укладке траншейных труб. Если у вас не гофрированные и не специально утепленные изделия, то от неприятных аномальных природных сюрпризов подстрахуйтесь любым утеплителем (техническая вата, плиты пенополистирола и т.д.).
Так как со временем могут возникнуть некоторые неприятности с целостностью труб, то можно рядом провести резервную водопроводную трубу. Ведь раскопка старой траншеи, поиск неисправного участка магистрали обойдется вам дороже, чем прокладка дополнительной ветки.
Завершающий этап работы
Конечным шагом является установка и ввод насоса или станции. В техническом паспорте любого оборудования вы найдете инструкцию со схемой, по которым вы поймете, как правильно организовать процесс, произвести разводку, подведение коммуникаций к дому и осуществить подачу в систему распределения.
Соединение труб
Что касается соединения разных видов труб. В этом тоже нередко возникают проблемы. Например, нет заводского переходника, чтобы перейти с асбестовой трубы на пластиковую (сейчас про канализацию). В таких случаях приходится изобретать.
Можно, конечно, не ставить асбестовую трубу, вместо нее взять трубу оранжевого цвета для наружных работ, и спокойно ее завести в дом. Внутри помещения уже осуществляется переход на нужный диаметр.
Однако если все-таки принято решение осуществлять ввод асбестовой трубой, для перехода с нее на пластиковую трубу без использования переходника можно поступить следующим образом. На полуметровый отрезок пластиковой трубы наматывается трубная изоляция из вспененной резины, фиксируется проволокой, смазывается обильно силиконом и плотно вставляется в асбестовую трубу с непрерывным прокручиванием. В этом случае обеспечивается качественная герметичность на длительный срок. Объясняется это тем, что все материалы синтетические: резина, силикон, пластик, асбест длительное время не поддаются разрушению.
Водопроводный Ввод простыми словами для чайников
Водопроводный ввод — это труба, которая соединяет внутреннюю водопроводную систему здания или сооружения с общей водопроводной сетью. Он необходим для того, чтобы вода могла поступать в ваш дом или офис из общего водопровода.
Водопроводный ввод обычно состоит из нескольких элементов. Во-первых, это входной коллектор, который соединяется с общей водопроводной сетью. Он обычно устанавливается на улице и служит для подачи воды в здание. Затем следует вводная труба, которая прокладывается от входного коллектора до самого здания. Она может быть подземной или надземной, в зависимости от условий.
Внутри здания вводная труба соединяется с внутренним водопроводом. Это система труб и фитингов, которая распределяет воду по разным точкам внутри здания, таким как краны, душевые, унитазы и прочие водопроводные приборы.
Основная цель водопроводного ввода — обеспечить надежное и безопасное водоснабжение здания. Он позволяет получать воду из общего водопровода, который обычно подвергается специальной обработке и очистке, чтобы сделать ее безопасной для питья и использования в быту.
Водопроводный ввод также имеет свои особенности и требования к установке и эксплуатации. Например, он должен быть герметичным, чтобы не было утечек воды. Для этого используются специальные герметизирующие материалы и технологии, такие как резиновые прокладки и клеи
Также важно, чтобы водопроводный ввод имел защиту от замерзания, особенно в холодных климатических условиях. Для этого обычно используются изоляционные материалы и системы подогрева
В общем, водопроводный ввод — это необходимая часть водоснабжения здания. Он обеспечивает надежное и безопасное получение воды из общего водопровода и ее распределение по всем точкам использования внутри здания
Важно следить за его состоянием и проводить регулярное техническое обслуживание, чтобы избежать возможных проблем с водоснабжением и сохранить его работоспособность
Какие проблемы могут возникать, если отказаться от услуг сантехника?
Нередко при отказе от услуг профессионального сантехника возникают проблемы. Зачастую ввод холодной воды в дом осуществляется в непосредственной близости от канализации на небольшой высоте от поверхности.
В результате трубы подвода воды оказываются залитыми в пол. То есть все отводы будут внутри стяжки. Например, в рассматриваемом случае труба полиэтиленовая для холодной воды. И здесь используются компрессионные фитинги. Можно, конечно, припаять, но вы можете такие фитинги просто не найти в своем регионе. И придется вам ставить компрессионные, но их нельзя заливать в пол. Вот и возникнут сложности.
Регулировка давления
Водоснабжение высотных зданий требует более высокого по сравнению с нормативным давления на уровне ввода. Атмосфера избыточного давления дает водяной столб высотой в 10 метров.

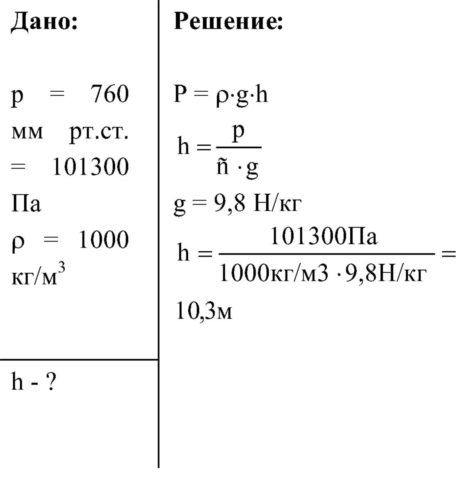

Давление в атмосферу поднимает воду на 10,3 метра
При максимально допустимых 4,5 кгс/см2 вода может подняться лишь на 45 метров над кранами первого этажа, что даже без учета необходимого для работы сантехники избыточного напора обеспечит водой всего 12-15 этажей в зависимости от высоты перекрытий в них.
Избыточное давление создается стациями подкачки. Они представляют собой один или несколько центробежных насосов, снабженных байпасами и обратными клапанами.
Насос подкачки в многоквартирном доме
Однако установка повышающих насосных станций на вводе порождает еще одну проблему: чтобы создать необходимый для водоснабжения верхних этажей напор, на уровне нижних этажей давление нужно поднять выше значений, предусмотренных нормативной документацией.
Эта проблема имеет две решения:
- Вертикальное зонирование водоснабжения. В этом случае потребители, расположенные на примерно одинаковой высоте от уровня ввода, обеспечиваются водой по собственной группе стояков с собственным уровнем давления;
Водоснабжение с повышающими насосами и вертикальным зонированием
- Монтаж регуляторов давления (редукторов) на вводах в помещения нижних этажей здания. Эта схема гораздо более экономична, поскольку подразумевает наличие меньшего количества независимых стояков и насосов. Именно ее предписывает использовать СП 30.13330.2016.
Редуктор нормализует давление воды в квартире
Как проложить водопроводные трубы под фундамент
В отличие от других видов коммуникаций, например, электричества, которое подводится в дом без особых проблем в любом месте, с проведением водопровода и канализации дело обстоит сложнее. Здесь предстоят более масштабные строительные работы.
Для подведения воды к дому используют стальные, оцинкованные и полимерные трубы. Чаще применяют трубы ПНД — полиэтилен низкого давления. Пластиковая труба черного цвета с голубой полосой. Предназначена для холодной воды. Оптимальное сечение трубы для подземной прокладки 32мм, толщина стенки от 2 мм. Длина трубы равняется расстоянию от дома до колодца с запасом 50см.
Для прокладывания трубы выкапывают траншею от колодца на глубину от 1.5 до 2м и подводят ее под фундамент строения. Уровень промерзания почвы зависит от климатических условий. В СНиП имеются показатели уровня промерзания земли для разных регионов. Трубы должны залегать ниже уровня промерзания почвы на 40см. Если траншея неглубокая, используют утеплитель.
Ввод водопровода в дом производится под фундаментом или через подвал. Отверстие под ввод пробивают отбойным молотком или высверливают перфоратором. Быстрым, аккуратным и щадящим способом создания отверстия в стене, фундаменте и перекрытии является алмазное бурение. Труба прокладывается через футляр (отрезок трубы большего сечения).
Водосчетчик устанавливают на месте врезки в колодце или после согласования с коммунальными службами на месте ввода трубы в дом. Узел ввода водопровода в дом герметизируется и утепляется.

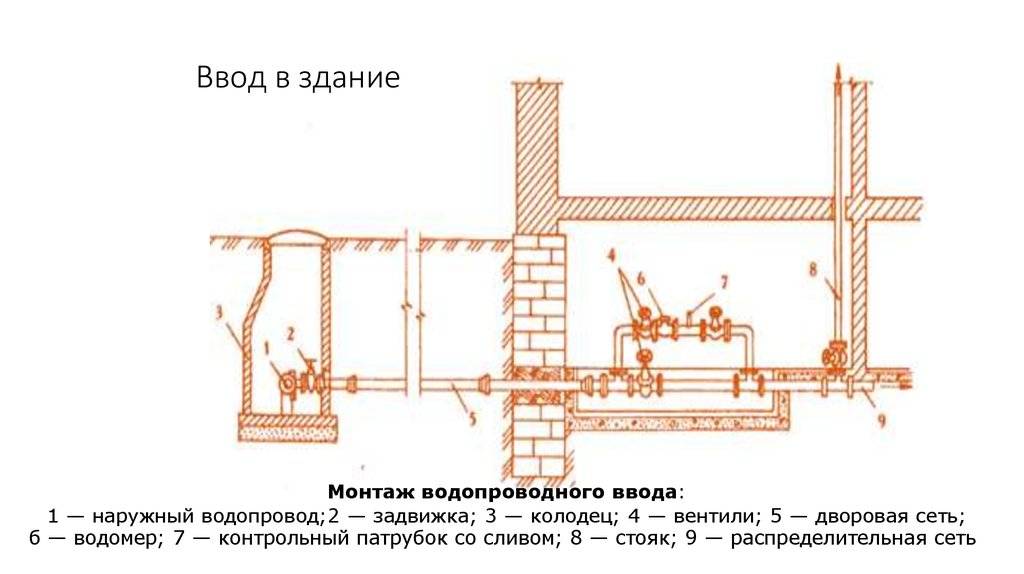

Устройство и схема вводов водопроводной сети

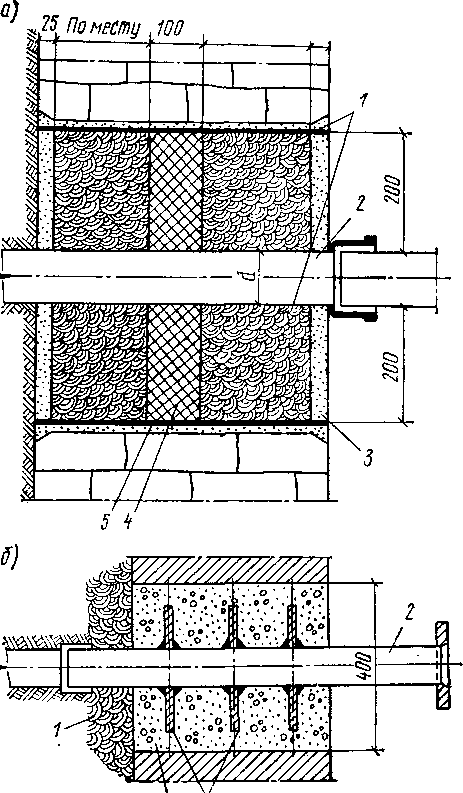

Ввод трубопровода через кирпичную стену
Вводный участок соединяет внешнюю водопроводную сеть от точки подключения до водоизмерительного узла или перекрывающего элемента. В комплекс входит и заделка прохода труб в дом.
Существует два вида введения магистрали водообеспечения в здание: от центральной сети либо от локального источника воды. Децентрализованный способ применяется, когда водоснабжающие системы располагаются далеко от построек. Подсоединение выполняется от скважины либо колодца. Таким способом обычно запитываются частные дома, в них обустраивают единственный ввод.
В высотных зданиях каждое подсоединение водоснабжающей магистрали приходится на 400 и меньше квартир. Количество вводных участков зависит от режима предоставления влаги потребителям:
| Число вводов | Возможность установки |
| Один | В строениях, внутри которых есть тупиковые магистрали и меньше 12 пожарных кранов. |
| Два и больше | Внутри зданий больше 16 этажей, а также в постройках, оснащенных зонной водопроводной системой и там, где предусмотрено больше дюжины пожарных гидрантов. |
Общее число вводов определяется выбранной схемой водопровода. В жилых и общественных зданиях стандартной постройки обычно один вводный узел.
В месте соединения ввода и внешней части водопроводной сети обустраивают колодезный резервуар диаметром не меньше 70 см для размещения запорной арматуры. Это может быть вентиль или задвижка, позволяющие в любой момент перекрыть водный поток.
При установке двух и более вводов их подсоединяют к разным участкам внешней кольцевой магистрали, монтируя на ней разделительную задвижку. Если дополнительно установлено напорное оборудование, которое повышает давление внутри водоподающей сети, вводы организуют перед насосами. При этом на объединяющей монтируют запирающие элементы. Они позволят обеспечить влагой все насосное оборудование. Вводы не соединяют, если каждый из них оснащен самостоятельной напорной станцией.
Летний водопровод: составные части
Основные части летней схемы водоснабжения следующие:
- Пластиковый, полипропиленовый или полиэтиленовый трубопровод диаметром от 2 до 2,5 см. Чаще всего применяются белые трубы ПВХ. Для элементов расположенных над поверхностью почвы лучше воспользоваться гибкими шлангами. Это будет гораздо практичнее и удобнее.
- Краны и фитинги должны идеально подходить по диаметру к трубопроводу во избежании протечек
- Насосное оборудование должно подбираться, исходя из качества используемой воды и параметров самого насоса. Для летних систем используются поверхностное или погружное насосное оборудование (к примеру насосы Малыш и Ручеёк)
- Фильтры используются для исправной работы насоса. Большинство современного оборудования может не выдержать качества используемой неочищенной воды.
Нормы и правила устройства системы канализации и водоотведения
Устройство канализации, согласно СНиП водоснабжение и канализация, необходимо для отвода сточных вод от технологического оборудования и сантехнических приборов, а также отвода дождевых и талых вод.
В районах, не оборудованных системой канализации, разрешается оборудовать выгребными ямами или люфт клозетами следующие здания и сооружения:
Жилые постройки высотой в 1-2 этажа.
Рисунок 3: Трубы и фитинги для системы канализации
- Общежития, не более чем на 50 человек, высотой в 1-2 этажа.
Дома отдыха и оздоровительные лагеря, используемые в летнее время, имеющие менее 240 мест.
Открытые плоскостные спортивные объекты.
Предприятия общественного питания, имеющие не более 25 посадочных мест.
Система канализации должна проектироваться в зависимости от назначения помещения и требований по сбору сточных вод. Существует:
- Бытовая канализация – для отвода сточных вод от сантехнических приборов.
Производственная канализация – для отвода производственных сточных вод.
Объединенная канализация, в которую отводятся бытовые и производственные сточные воды, при условии возможности их совместной транспортировки и очищения.
Внутренние водостоки, предназначенные для отвода дождевых и талых вод с крыши здания.
Необходимо проектировать раздельно сети бытовой и производственной канализации:
- Для производственных помещений, сточным водам которых необходима очистка или обработка.
Для зданий бань и прачечных, если в них устроены теплоуловители, а также при имеющихся местных очистных сооружениях.
Рисунок 4: Водоотведение
Для помещений магазинов, зданий общепита, а также предприятий, которые перерабатывают пищевую продукцию.
Если производственные сточные воды не удовлетворяют требованиям СНиП водоснабжение и водоотведение, то прежде чем отводить их совместно с бытовыми сточными водами, они нуждаются в предварительной обработке и очистке. Сточные воды должны отводиться по закрытым самотечным трубопроводам.
Прокладка внутренних канализационных сетей должна осуществляться:
- Открыто – в подвалах, цехах, коридорах, подсобных помещениях, а также на технических этажах, с закреплением к конструкциям зданий и на специальных опорах.
Закрыто – с заделкой в конструкции перекрытий, под полом, в бороздах стен, панелях, под облицовкой, под плинтусом и т. д.
Запрещено прокладывать канализационные сети:
- Под потолком, а также в стенах и в полу жилых комнат. В спальных помещениях детских учреждений, больничных палатах, лечебных кабинетах, столовых, рабочих кабинетах, административных зданиях, залах заседания, зрительных залах, библиотеках и учебных аудиториях. А также в щитовых и трансформаторных, в местах установки пультов управления автоматикой, в приточных вентиляционных камерах. А еще в производственных помещениях, где требуется соблюдение особых санитарных норм.
Под потолком (скрыто или открыто) кухонь, помещений предприятий общепита, торговых залов, пищевых продуктовых складов или складов ценных товаров. А также вестибюлей и помещений с ценным художественным оформлением. Еще не допускается прокладка канализационной сети под потолком промышленных помещений в местах установки производственных печей, помещений в которых производят ценные товары и материалы, которые портятся при попадании на них влаги.
Строительные нормы и правила

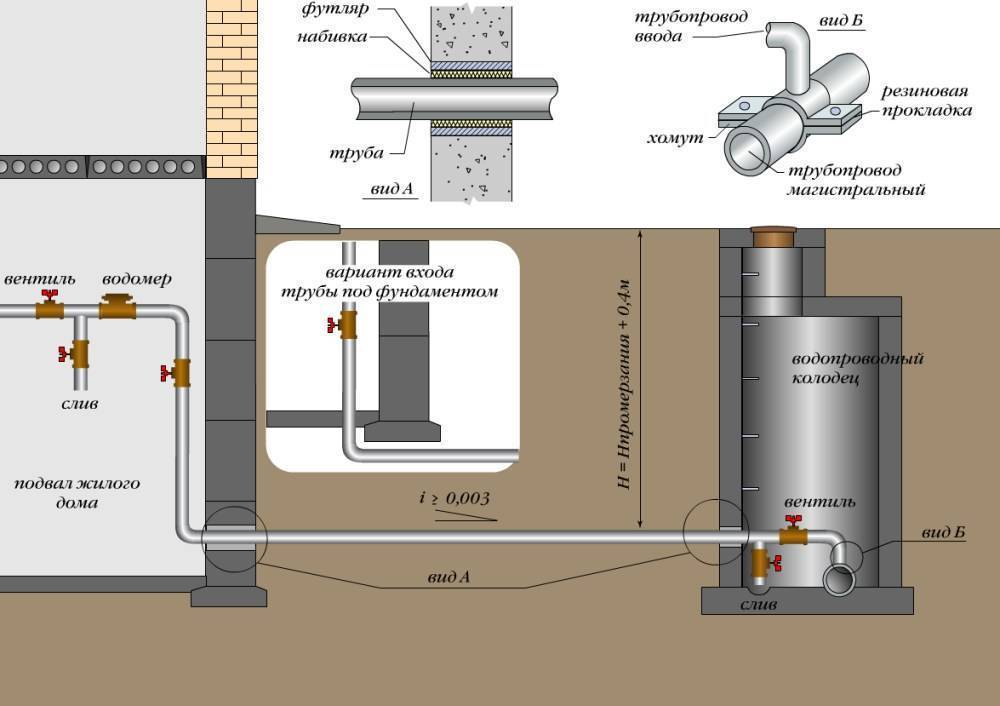

Схема монтажа ввода водопровода в дом
Узел ввода водопровода в здание обустраивают под нежилым помещением, к примеру, под лестничной клеткой, поскольку рядом может располагаться станция из двух насосов: рабочего и запасного. Нахождение насосного оборудования под жилыми помещениями запрещено Строительными нормами и правилами 2.04.01-85.
Прокладка вводного трубопровода выполняется по минимальному расстоянию под углом в 90 градусов к стенке дома и с наклоном 0,005 к общегородской магистрали. Это позволит сливать лишнюю влагу.

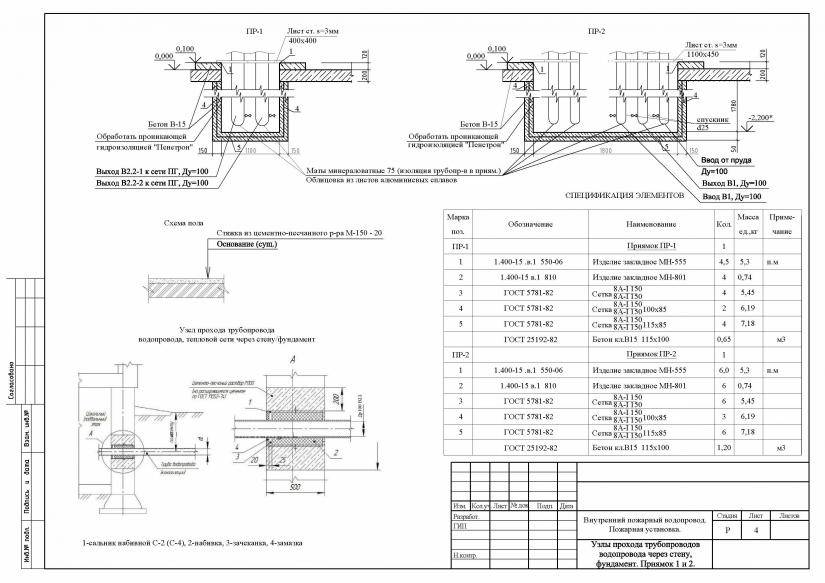

Вводный участок в месте прохождения сквозь стенку либо фундамент строения требуется защитить от механических повреждений. Для этого трубные отрезки в сухих грунтах укладывают в футлярах из стальных гильз с заделыванием кольцевого зазора просмоленным волокном и размятой глиной, а на внешней стороне — цементным раствором для герметизации. В насыщенных влагой почвах для обустройства вводов, проходящих сквозь стенки и фундаментные основания, применяют ребристые патрубки, а при близости подпочвенных источников используют сальники или заделывают цементом, бетонной смесью.
Размер отверстия для ввода в стенке фундаментного основания либо подвала здания должен быть на 40 мм больше сечения трубы ввода.
Минимальные расстояния в горизонтальном направлении от труб вводов до прочих подземных коммуникаций установлены строительными нормативами:
- до теплотрассы – 1,5 м;
- до канализационной магистрали при сечении ввода до 20 см – 1,5 м, более 20 см – 3 м;
- до газопроводных сетей низкого давления – 1 м, среднего – 1,5 м;
- до электрокабелей и телефонных проводов – 0,75–1,0 м.
При пересечении со сточной магистралью водопроводную сеть прокладывают выше на 40 см. Входной участок в идеале также располагается над трубами канализации. Если же ввод водоснабжения можно устроить лишь ниже вывода сточных вод, перечисленные выше дистанционные критерии нужно увеличить на разницу глубинных показателей прокладки трубопроводов. При этом обязательно используют трубы из стали, помещенные в футляр с вылетом в обе стороны до метра.
Глубина заложения входа водопроводной магистрали зависит от того, как проходит внешний водообеспечивающий трубопровод
Важно, чтобы вводные участки располагались ниже уровня замерзания почвы. Минимальный глубинный показатель прокладки – метр, но только если температура земли на этой отметке выше нуля
Обязательно учитывайте, что для обеспечения свободного слива с системы ввод устанавливают с уклоном 0,005 в сторону внешней водоподающей сети.
Разрабатываем схему водопровода
На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:
- Тройниковое включение.
- Коллекторное или параллельное включение.
Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.
Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.
План коллекторного включения выглядит принципиально иначе.
Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода
Обратите внимание на то, что последовательное подключение обойдется вам дороже
Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.
Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.
В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество
Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы
Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров хватит материала диаметром 25 мм, если больше 30 метров, то подойдет 32 мм и в случае, когда длина меньше 10 метров, диаметр варьируется в пределах 16-20мм.
Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.
Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.
Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.
Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.
Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.
Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.
Отдельного упоминания заслуживает сантехника. Процесс подключения унитаза начинается с установки гофрированной трубы, которую смазывают силиконом в месте соединения. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбеля. Унитаз присоединяется к гофре и закручивается.
А вы знаете как выбрать трубы для водопровода в частном доме? Преимущества и недостатки медных труб фитингов для трубопровода читайте здесь.
Современные ПВХ трубы и фитинги ничем не уступают другим материалам, больше узнайте на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html
Классификация сети
Водопроводная магистраль бывает внутренней и наружной. Наружное водоснабжение состоит из следующих элементов:
- трубы из полипропилена, стали, ПВД;
- резервуар для забора воды;
- насос;
- смотровой колодец с водозапорной арматурой;
- резервуары для хранения и система очистки воды.
В процессе обустройства наружных сетей водоснабжения соблюдаются установленные нормы и требования СНиП. Внешнее водоснабжение классифицируется на следующие виды (по назначению):
- бытовое;
- противопожарное;
- производственное;
- оросительное;
- оборотное.
По методу разводки трубопровода сеть может прокладываться по нескольким схемам:
- тупиковая – применяется для обеспечения водой маленьких объектов;
- кольцевая – предназначена для бесперебойной подачи жидкости. Для её обустройства используется большое количество расходных материалов.
Специалисты различают следующие способы прокладки труб:
- Наземная.
- Поземная.
- Траншейная.
- Бестраншейная.
Строительные нормы и правила
Для того чтобы начать строительство на земельном участке, нужно внимательно ознакомиться с действующими строительными нормами и правилами. Нормы и правила строительства на дачном участке в садовом некоммерческом товариществе (СНТ) регламентирует СНиП 30-02-97 обязательно с изменениями от 2019 года.
Данный документ применяется при проектировании застройки на зоне садоводческих объединений. Согласно этому своду норм и правил запрещается размещать участки под линиями высоковольтных передач, а также в санитарно-защитных зонах предприятий промышленности. Документ предусматривает следующие важные положения:
- расстояние от застройки в СНТ до массивов леса не должно быть менее 15 метров;
- индивидуальные участки должны быть, как правило, ограждены;
- дом на дачном участке должен находиться не ближе 5 м к красным линиям улиц и не ближе 3 м к красным линиям проездов;
- минимальные дистанции между объектами по санитарно-бытовым условиям должны быть:
- от дачного дома и погреба до туалета — 12 м, до бани, душа и сауны — 8 м;
- от колодца до уборной —8 м, до постройки для содержания мелких животных и птиц, бани, душа и сауны — 12 метров;
- от погреба до компостного сооружения и здания для разведения мелких животных и птиц — 7 м;
- возможна пристройка хозяйственных строений к частному дому. Помещения для мелких животных и птиц обязательно должны быть с отдельным наружным входом, расположенным не менее чем за 7 м от входа в частный дом;
- гараж может примыкать к частному дачному дому, быть отдельно стоящим или встроенным.
Обязательно нужно учитывать требования по инженерным системам при проектировании и строительстве садового участка и жилого дома.
Участок садового некоммерческого товарищества обязательно должен быть обеспечен системой водоснабжения, согласно требованиям: СНиП 2.04.02 -84*.
Свободный минимальный напор воды в системе водопровода равен 0,1 МПа. Необходимо предусмотреть на территории земельного участка источники питьевой воды.
Возможна организация сбора и удаления нечистот при помощи централизованных очистных сооружений, соблюдая соответствующие нормы и согласовывая в установленном порядке.
Если дачный дом отапливается, то необходимо предусмотреть устройство автономных систем (котлы, печи, камины и т.п.), нагревательных приборов и арматуры.
При проектировании газоснабжения нужно руководствоваться предписаниями, пользуясь СНиПом 2.04.08-87*.
И в дополнение к вышесказанному: при разработке проекта и строительстве домов для круглогодичного проживания следует знать требования СНиП 2.08.01-89* и СНиП 11-3-79*.
Подключение частного дома к центральному водопроводу – последовательность проведения работ
Дом можно подключить к центральной магистрали не дожидаясь получения плана на прокладку трубопровода, есть несколько способов решения данной задачи.
Хотя прерогативой на подключение водоснабжения и врезки в водопроводную магистраль обладает водоканал, которому за полтора-два часа работы придется выкладывать немалую сумму, данные работы можно провести с помощью специалистов в других организациях или наемных рабочих при соблюдении технических условий. Подключение к водоснабжению частного дома должно производиться в следующем порядке:
- Выбирается методика врезания в магистраль, наиболее простым вариантом является использование накладных хомутов на магистрали из пластиковых или стальных труб. Следует отметить, что врезка в трубопровод под давлением, предполагает использование специальных устройств, основанные на методике сверления трубопровода через накладные хомуты.
- Выбирается материал трубопровода, который нужно заказать длиной от точки водозабора до дома, обычно предпочтение отдают легким, прочным и не поддающимся коррозии трубопроводам из полиэтилена низкого давления ПНД.
- Приобретаются необходимые приборы учета и компрессионные фитинги, являющиеся основными элементами арматуры для подсоединения трубопроводной магистрали из ПНД.
Рис. 7 Прокладка трубопровода своими руками – проведение земляных работ
- Устраивается колодец из бетонных колец в месте, где должно проводиться врезание, аналогично выкапывается яма нужной глубины около фундамента дома, в котором сверлится отверстие для ввода трубы в дом.
- С помощью специальной техники (траншеекопатели, малогабаритные экскаваторы) или своими руками выкапывается траншея нужной глубины, в которую помещается ПНД трубопровод. После подсыпки песка в траншеи уложенный на песчаную подушку трубопровод закапывают, при небольших глубинах залегания используют кабельный обогрев трубопровода или теплоизоляцию, засыпку не проводящими тепло материалами (керамзит).
- ПНД труба подключается к магистрали через фитинг с запорным краном вместе с опломбированными приборами учета, после чего вода может быть подана в дом.
