Подключение дома или участка к точке присоединения.
Если электро сетевая компания уже дотянула до вас линию можно начинать планировать подключение к ней дома или участка. Определяемся для начала, как будем прокладывать свою линию по воздуху или в земле. Прокладывать кабель в земле, нужно в крайнем случае, когда по воздуху проложить нет ни какой возможности. Посудите сами, бронированный кабель стоит дороже, нужно копать траншею, если еще не запланированы и не проведены другие сети канализация, водопровод, газ. Может случится так, что они могут пересечься с кабелем и при их прокладке кабель может быть поврежден. Если кабель в земле выедет из строя в процессе эксплуатации то его ремонт или замена может оказаться проблемой ведь вы уже посадили кустики, сделали дорожки и т.д. По этому, рассмотрим более простой и не дорогостоящий в обслуживании способ прокладки линий электропередач, а именно воздушный. С воздушной линией все проще нужно соблюсти лишь несколько правил.
- Необходимо учесть расстояние от точки присоединения до точки ввода в дом, это расстояние должно быть не более 40м в противном случае придется ставить промежуточную опору. И дело здесь не в весе кабеля, СИП 4х16 который нам нужно будет использовать для нашего подключения, весит не много. А ветровые нагрузки на провод длинной более 40 метров могут быть не совместимы с несущими характеристиками крепежной арматурой СИП провода, тоже самое и с обледенением. Но не нужно расстраиваться, ставить железобетонный столб совсем не обязательно, достаточно поставить мачту из трубы высотой 6-7 метров от уровня земли. Все же прочность мачты должна учитывать ее обслуживание с лестницы приварив поперечину для ее опирания, в противном случае это будет проблематично сделать придется ставить леса или вызывать подъемник. Не устанавливайте мачту или столб близко к дому. Лучшем место будет расположить на границе участка но в его границах даже если потребуется больше провода это не так существенно. На опоре можно разместить фонарь для освещения участка или видео камеру.
- Учитываем что расстояние от изолированного провода воздушной линии с учетом провисания до земли и проезжей части должно быть не менее 5 метров. Если провод не изолированный то 6 метров. Допускается прохождение изолированного провода воздушной линии над крышами зданий и сооружениями, при этом расстояние от них до проводов по вертикали должно быть не менее 2,5 м.
Правила прокладки подземного кабеля
На рынке электропроводки существуют специальные марки бронированных кабелей, которые предназначены для укладки под землей. Их особенность состоит в том, что укладка ведется на песчаную подушку и зачастую без какой-либо дополнительной защиты. Существуют определенные правила к вводу электричества с использованием бронированного кабеля.
В исключительных случаях, когда кабель прокладывается под дорогой, его помещают в специальный канал или трубу. Размещать под землей другие виды кабеля, не предназначенные для такого способа, категорически запрещено.
Кабель закладывается ниже глубины промерзания, дно траншеи при необходимости уплотняется. Укладку следует производить волнообразно, с целью избегания повреждения кабеля при движениях грунта в разных температурных условиях.
После укладки траншея частично засыпается песком, далее размещается предупредительная лента, если в этом есть необходимость, затем все окончательно сравнивается землей.
Относительно ввода в здание нужно иметь в виду следующее: входная труба должна быть в фундаменте или располагаться выше него (продумывается вопрос еще на этапе проектирования дома!).
Вопрос о подключении электроэнергии к дому в индивидуальном порядке решает каждый владелец. Главное при таких работах – соблюдение определенных мер пожарной безопасности.
Правильный ввод электричества является залогом безопасной эксплуатации всего строения. Чтобы этот вид энергии мог обеспечить комфортные условия проживания, рекомендуется доверить все монтажные работы квалифицированным электрикам.
Сечение провода от столба к дому. Какой кабель нужен для ввода в дом
Планируя постройку дома, к участку, где он будет расположен, требуется подвести электричество. Разберем, каким способом можно провести электричество от столба до дома. Ввод кабеля в строение производится вслед за окончанием строительства двумя вариантами: подземным или воздушным. Воздушная электрическая линия несложна в монтаже и в обслуживании, любые возникающие в ней повреждения легко исправляются.
Данный способ подведения электричества используется чаще, чем подземный, так как он дешевле. Подключение электричества от столба к дому воздушным путем выполняют в два этапа. Сначала производят прокладку провода от столба до дома, затем идет ввод в строение электричества. Ответвление от столба, то есть проводка — это участок кабеля, протянутый от столба к изолятору, закрепленному на наружной стене строения.
Под вводом подразумевается участок, который идет от изолятора до щитка в доме. При расстоянии от столба к дому от 10 до 25 метров, провода должны браться с сечением: алюминиевые провода предусматривают минимальное сечение в 16 кв. мм, медные — не меньше 4 мм. Если расстояние от дома до столба более 25 метров, то имеет смысл устанавливать промежуточные столбы.
Стандартное расстояние между электрическими столбами — до 50 метров. Наружную электропроводку размещают так, чтобы избежать соприкосновения с балконами, металлическими оградами, заборами, высота расположения так же должна быть достаточной. Провода ведут по стенам, причем горизонтальная проводка над крышей и под балконом предполагает расстояние 2,5 м, под окном — 50 см.
Вертикальная проводка допускает приемлемое расстояние до окна 75 см, до балкона — 1 м, непременно учитывают возможное колебание проводов. Кабель в строение вводят через стены в изоляционных трубах. Ввод электрической линии под землей намного затратнее из-за дорогих расходных материалов, чем воздушный ввод, хотя и эстетичнее, так как скрытые провода не портят внешний вид участка в отличие от воздушного.
Для выполнения подземного ввода кабель прокладывается вниз к траншее по столбу, защищая стальной трубой от любых механических воздействий на высоту до 3 метров. Глубина укладки кабеля с учетом напряжения предполагается от 70 см до 1 метра. От подземного кабеля до фундамента строения должно быть расстояние не меньше 70 см.
Не допускается прохождение электрических линий под фундаментом зданий, в земле. При прокладывании кабеля в саду, следует помнить о том, что расстояние от кабеля до деревьев не может быть менее 2 метров, а до кустарников приемлемое расстояние — 75 см.
Как же выбрать кабель от столба до частного дома?

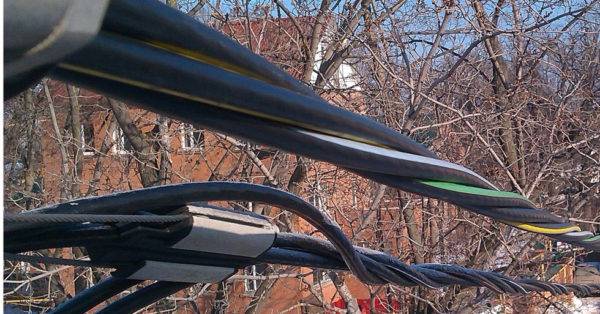

Провода от столба к дому лучше всего брать СИП, то есть самонесущие изолированные провода. Подключение электричества к частному дому своими руками производить опасно, лучше, чтобы эти работы проводили специалисты. Для этого необходимо обратиться в РЭС того района, где расположен дом, написать заявление на подключение, а также указать потребляемую мощность.
Подключение к электрической сети частных домов чаще всего производится при помощи кабелей СИП (самонесущий изолированный провод).
Это специализированный кабель, пригодный только для наружной сети (в его составе алюминиевые жилы). Кабель подключается через воздушное ответвление от линии электропередачи.
По техническому регламенту монтаж СИП кабеля от столба к дому должен осуществляться сертифицированными специалистами. Своими руками такие работы выполнять не рекомендуется, поэтому данная статья дается только в ознакомительных целях.
Пакет документов для подключения электричества
Для подключения электрических сетей к строению или участку необходимо составить и подать заявление соответствующей формы в организацию, которая обеспечивает электроснабжение данной территории и получить от нее документ, разрешающий подключение к электрическим сетям. Весь процесс электрификации объекта представлен на нижеследующей картинке.
К заявке в энергоснабжающую компанию прилагается следующий комплект документации:
- копии кодов идентификации и гражданского паспорта владельца объекта;
- комплект копий документов, подтверждающих регистрацию собственности.
В некоторых энергоснабжающих копаниях, помимо вышеперечисленных документов, могут затребовать проект электрификации объекта, с детальным планом размещения электроприборов, оборудования и их технические характеристики по мощности. При подключении электричества к участку необходимо приложить к заявлению разрешение на проведение строительных и монтажных работ на нем. Иногда, управляющие компании требуют дополнить заявку оригинальными договорами и актами, подтверждающими достоверность копий.
После принятия положительного решения, подразделение районной электрической сети (РЭС) обязано за 1 месяц разработать ТУ на подключение электричества к частному дому или участку, которые владельцу необходимо выполнить в срок до 2 лет. В технических условиях указывается какой тип кабеля или проводов необходимо использовать — для трех фаз или одной. Только при неукоснительном выполнении всех требований технических условий, возможно присоединение объекта к электрическим сетям. После выполнения всех пунктов ТУ, разрабатывается проект присоединения.
Кабель для личного дома какой лучше?
Обычно, личный дом подключается дюралевым кабелем либо проводом сечением жилы более 16 мм2. (АВВГ 2 Х 16, СИП 2 Х 16, АВБбШВ 2 Х 16, АВВГ 4 Х 16, СИП 4 Х 16, АВБбШВ 4 Х 16 , где 1-ая цифра 2 либо 4 это количество жил кабеля, а 2-ая цифра 16- сечение токопроводящей жилы мм2).
Какой нужен кабель для 15 квт?
Для открытого введения при напряжении в 380 В и мощности в 15 кВт нужна медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для дюралевого провода – от 10 мм² и силой тока от 60 А. Для проложенных в трубе кабелей медные жилы обязаны иметь сечение от 10 мм², а для дюралевых – от 16 мм².
Что лучше монолит либо многожильный провод?
У одножильного кабеля провода более жесткие, чем у многожильного, потому при извиве он лучше держит форму. Когда мы организовываем проводку, нам нужно перейти прямые углы, а это проще делать жестким кабелем. Многожильный же сколько его не сгибай, все равно будет разгибаться, потому форму он держать не будет.
Какой кабель применять для ввода в квартиру?
В квартирах, коттеджах либо личных домах, на розеточные группы прокладывают медный кабель 2,5 кв. мм.; Для осветительной группы – сечение кабеля из меди 1,5 кв.
Какой кабель применять для ввода в дом под землей?
Нередко для ввода в дом применяют бронированный кабель ВБбШв либо ВБШв. Также допускается укладка кабеля с дюралевыми жилами АВБбШв. Так как таковой кабель накрепко защищен от повреждения с помощью железной ленты, нет необходимости в использовании защитных труб.
Какой лучше провод одножильный либо многожильный?
В общем случае многожильные провода лучше подходят для питания нестационарного либо подвижного электрического оборудования. При стационарной прокладке их комфортно укладывать в кабельных каналах, они легче проходят повороты и извивы. Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели.
Какой кабель нужен для подключения электрической плиты?
Для подключения электроплиты к автомату идеальнее всего применять многожильные медные кабели, которые владеют достаточной гибкостью и могут быть просто уложены по периметру помещения. Часто встречающийся вариант – провод ВВГ 3х6 3-х жильный, медный сечением 6 мм², он прослужит до 30 лет!
Какой нужен кабель для удлинителя?
При продолжительном использовании в критериях последних температур: ниже -25 градусов и выше +40 он потрескается. Потому при эксплуатации удлинителя в жестких температурных критериях с частыми перемещениями стоит применять кабель марки КГ с резиновой оболочкой и изоляцией.
Какой нужен автомат на 15 киловатт?
К примеру, какой автомат ставить на 15 кВт? Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? Прежде всего, нужно сказать, что автомат на 15 кВт в 3 фазы воспринимает напряжение в 380В. Поэтому, автомат на 15 кВт просит вводного автомата на 25А.
Каким проводом подключать счетчик?
В левый контакт, подключаем фазу, в правый ноль. Все, как на верхних контактах. Для подключения счетчика, идеальнее всего применять провод 1-го сечения с питающим, другими словами, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат.
Какой кабель нужен на 10 киловатт?
При дюралевых жилах и 220 вольт подключения на 11 квт необходимо сечение 10 мм, а на 380 вольт 12,5 квт сечение идет 2,5 мм. Дюралевые провода сечением меньше 2,5 мм не выпускаются.
Можно ли скручивать одножильный и многожильный провод?
Соединение способом пайки
Пайка является одним из более фаворитных способов коммутации. … При помощи этого способа можно скручивать одножильный и многожильный провод и спаивать их с созданием надежного и долговременного соединения, которое обеспечивает малый уровень переходного сопротивления.
Подключение к сети от столба
После рассмотрения технических особенностей ввода кабеля СИП следует более подробно остановиться на способах его монтажа и подключения к домашней электрической сети от столба.
Данный участок считается очень ответственным, поэтому все работы должны проводиться квалифицированными специалистами организации – поставщика электроэнергии. Чаще всего используется подводка электропитания по воздуху. Этот способ наименее затратный, как по времени, так и по материальным ресурсам.

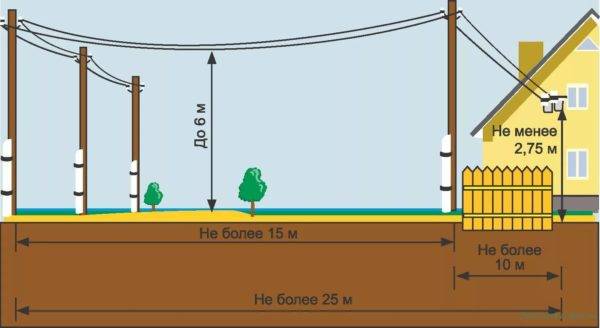

В соответствии с нормативными требованиями, высота ввода кабеля в здание должна составлять не менее 2,75 м. Если высота дома соответствует этой норме, выполняется монтаж распределительного щитка с УЗО на стену. Затем к нему подключается кабель, идущий от столба. При меньшей высоте дома устанавливается специальная стойка из металлической трубы. Ее форма может быть прямая или изогнутая, называемая гусаком. Каждый из вводов отличается собственным способом крепления к стене.
Расстояние от столба до точки ввода должно быть не более 10 метров. Если расстояние превышено, в этом случае устанавливается дополнительная опора. Расстояние от нее до воздушной ЛЭП составляет не более 15 метров.
Для отвода от воздушной ЛЭП на расстояние до 10 м используется медный провод, сечением 4 мм. Если расстояние составляет 10-15 м, сечение увеличивается до 6 мм. Диаметр алюминиевых проводов СИП во всех случаях составляет не менее 16 мм.
Стоимость медных проводов значительно выше по сравнению с алюминиевыми. Поэтому для подводки электричества осуществляется монтаж кабеля СИП от столба к дому или используются обычные алюминиевые провода. Эта процедура может выполняться разными способами. В первом случае между столбами натягивается трос или несущий провод, к которому токопроводящий кабель прикрепляется специальными хомутами. Второй вариант с использованием кабелей СИП не требует дополнительных опор и креплений. При его монтаже применяются стеклянные, полимерные или фарфоровые изоляторы вместе со специальной арматурой.
Специальная арматура начала использоваться сравнительно недавно и уже завоевала широкую популярность. Она обладает определенным запасом прочности, обеспечивающим защиту кабеля при аварийных ситуациях. Под механическими воздействиями происходит разрушение арматуры, а кабель остается целым, без нарушения электроснабжения. От места касания вводным кабелем деревянной стены дома и до места, где устанавливается щиток, провод СИП укладывается в стальную трубу.
Основным недостатком воздушного ввода является открытая проводка с высокой вероятностью ее повреждения. Кроме того, наличие висящих проводов создает ограничения для проезда автокранов, и другой крупногабаритной техники.
Подводка электричества к дому
Прокладка кабеля в кабель-канале: инструкция монтажа с фото
Правильный монтаж СИП кабеля: как выполняется и что для этого нужно
Монтаж кабель-канала к стене: выбор размеров и материала, способы фиксации
Монтаж кабельных линий
Прокладка кабеля по забору: требования ПУЭ и способы монтажа
Стоимость подключения дома от столба
Стоимость подключения складывается из цен работ, необходимых для технологического подсоединения. Однако существует льготный тариф. В этом случае стоимость подключения будет 550 рублей. Однако льготный тариф доступен для собственников и арендаторов участков только при соблюдении ряда условий.
Существуют ограничения:
- по мощности. Заявитель должен запрашивать напряжение до 15 кВт. Чтобы понять, хватит ли вам такой мощности, можно посчитать энергопотребление всех используемых приборов.
- по расстоянию. Максимальное расстояние между объектом электросети (линией электропередачи, подстанцией и пр.) и домом не должно превышать 300 метров, если строение находится в городе или ПГТ, и 500 метров, если оно располагается в сельской местности.
- по времени. Заявитель может подключить объект в рамках одного муниципального района по льготному тарифу один раз в три года. Ограничение обусловлено тем, что оплату дорогостоящих работ сетевые организации берут на себя. Это обходится им в сотни тысяч.
- по использованию. Заявки на подключение электричества от столба по льготному тарифу принимаются от физических лиц и индивидуальных предпринимателей. Электроэнергия не должна быть задействована для организации производства.
- по классу надёжности. Подключаются объекты III класса, т. е. количество источников электропитания не превышает одного.

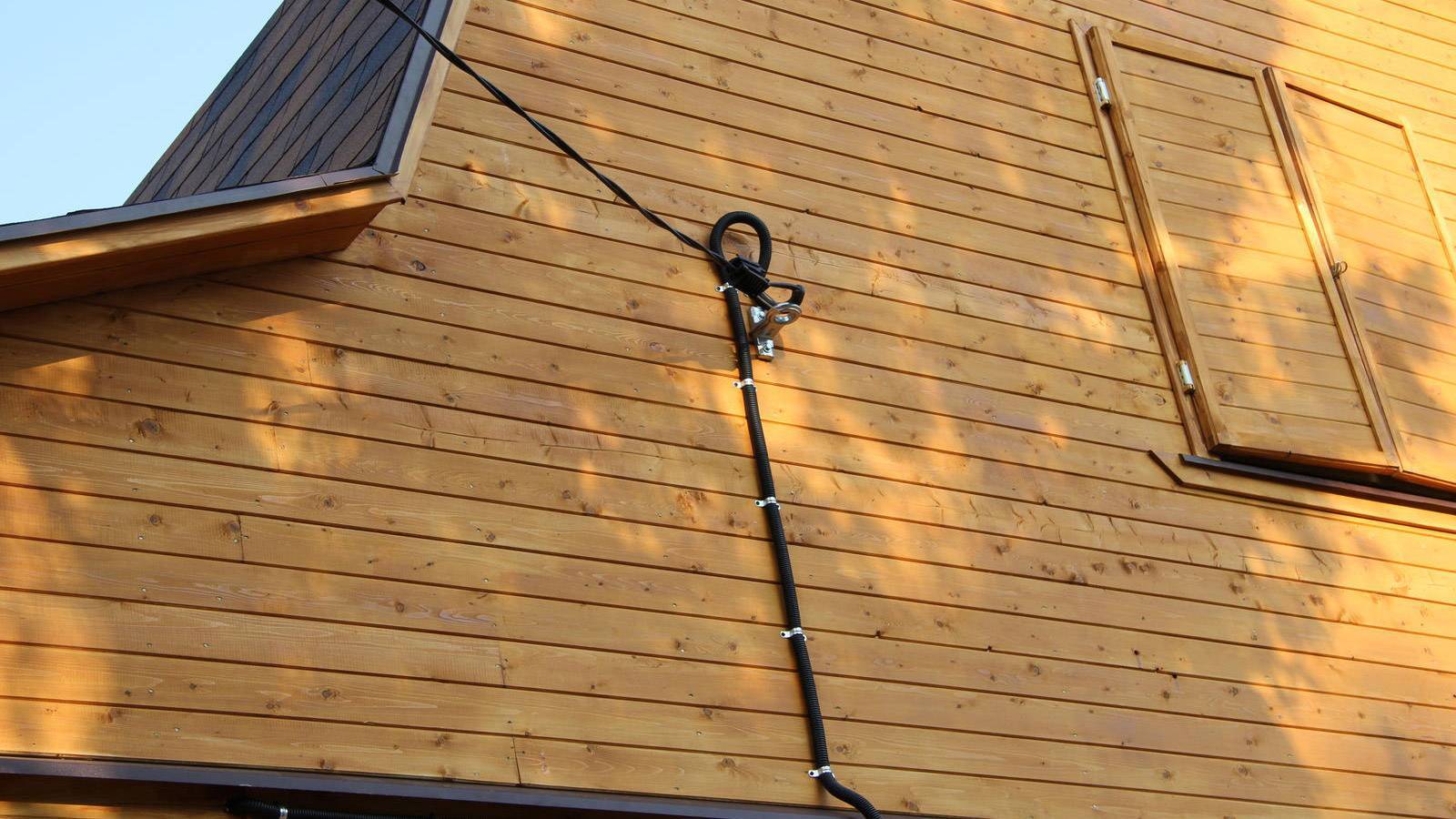

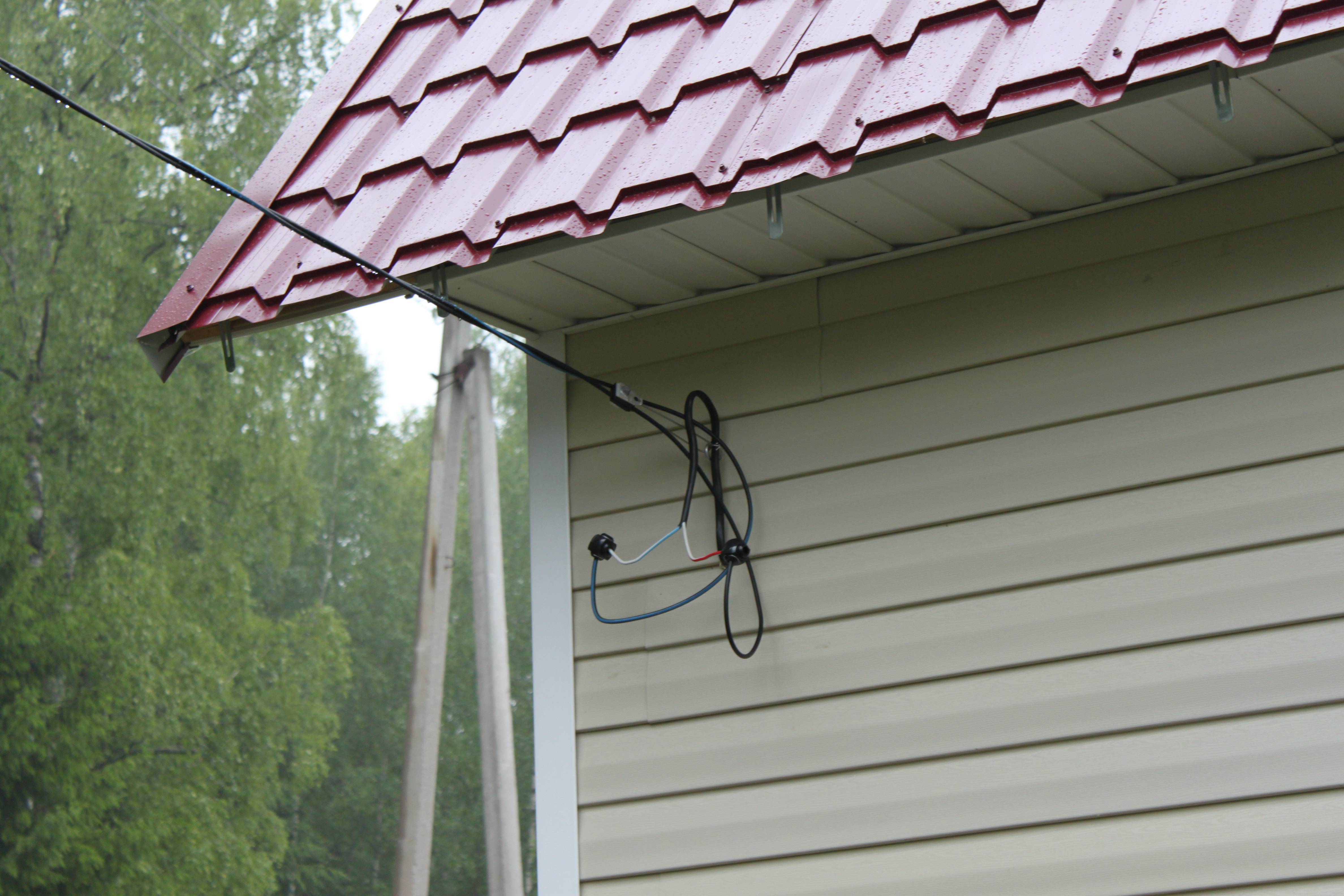

Подключение СИП на фасаде дома
На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.
На бетонных и кирпичных – через клиновой анкер или анкерный болт.

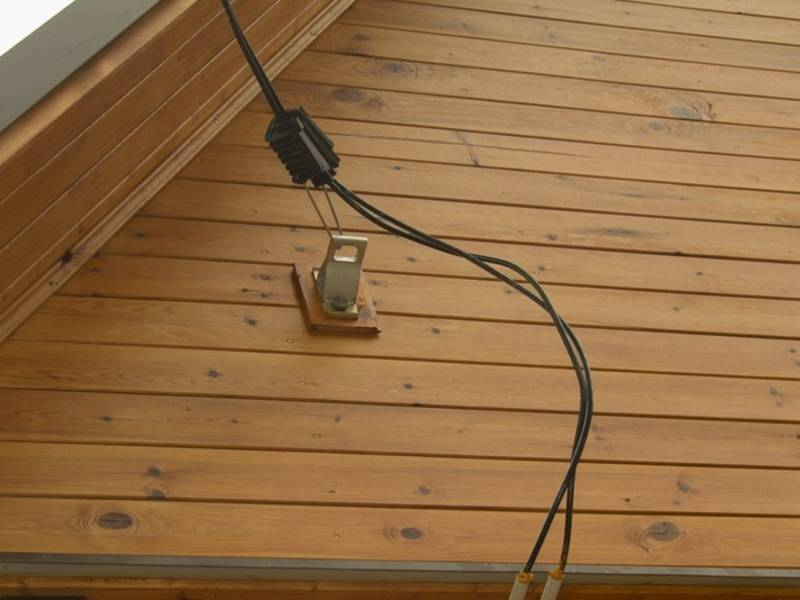

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.
Просверливаете стену всего в одном месте и закручиваете туда данный крючок.
За него цепляется анкерный зажим с проводами.
Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.
Принцип здесь тот же, что и с бугелем.
Подключение от столба
Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.
Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.
Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.
Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.
Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.
Совет! Если используется обычный СИП, а не огнестойкий, рекомендуется выбрать медный кабель марки ВВГнг.
Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.
Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.
Совет! Если СИП планируется проложить по стене, понадобятся зажимы (SA50, SFW50), поскольку минимально разрешенное расстояние от кабеля до стены — 6 сантиметров.
Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.
Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

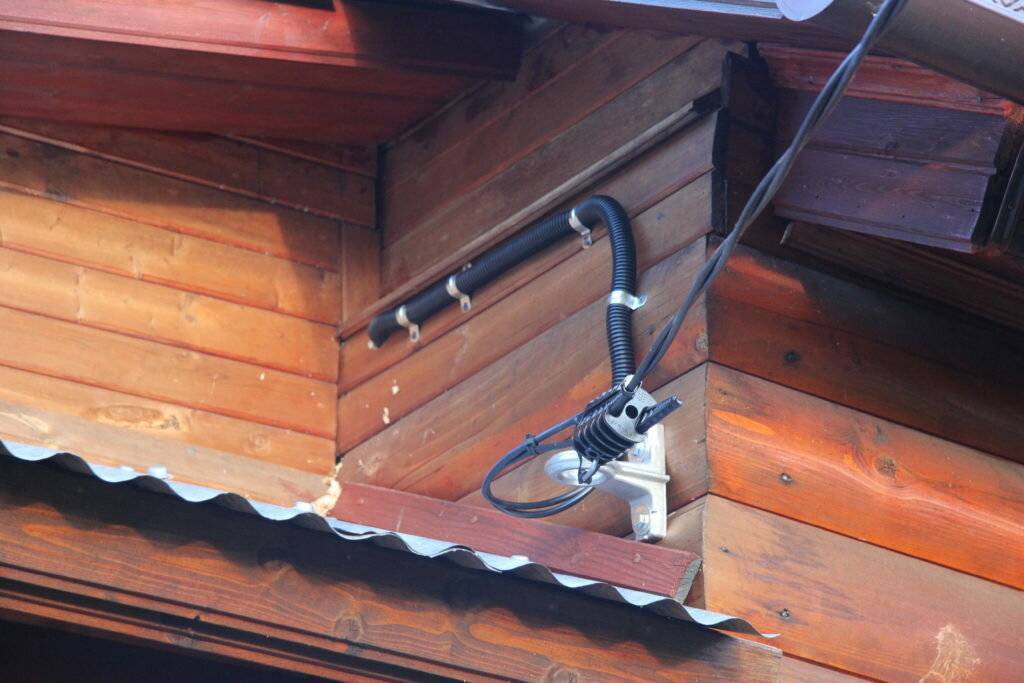

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.
Совет! Перед вводом в дом рекомендуется согнуть кабель книзу — это позволит избежать проникновения воды через защитную трубу. Причем сделать это желательно вне зависимости от наличия уплотнителя, так как он все равно с течением времени рассохнется и потеряет свою функциональность. Такая простая мера позволит снизить риск короткого замыкания в будущем.
Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.
Кто бы ни выполнял электромонтажные работы по вводу СИП кабеля в здание, процесс должен быть согласован с энергопоставляющей организацией.
В каждой местности могут быть отличающиеся от других технические требования (место установки счетчика, цельный отрезок СИП или возможность соединения через кабель и т. п.).
Если подводка выполнена технически грамотно, вводный кабель будет безопасен и прослужит в течение многих лет.
Современная дача — полноценный дом, в котором хозяева создают комфорт, оборудуют ее различными бытовыми приборами. А работы на земельном участке максимально механизируют, приобретая электрогазонокосилки, насосы, обеспечивающие полив, культиваторы и многое другое оборудование. Большинство этих механизмов и многочисленных приспособлений работают, питаясь от электросети. Поэтому энергоснабжение становится наиважнейшей составляющей всей инженерии дома и требует грамотного устройства проводки непосредственно в жилом строении, подключения к воздушной линии электропередач от столба и при необходимости установки дополнительной опоры.
Ввод электричества в деревянный дом
Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:
- Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
- Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
- Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.
Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.
Работы осуществляются в такой последовательности:
Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров.
Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель
Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».
