Подробное руководство по установке водяного тёплого пола и стен

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Выбор вида утеплителя для теплого пола и его толщины

Чтобы правильно смонтировать теплый пол, вам необходимо изначально выбрать точно соответствующий требуемым характеристикам вид утеплителя. Он влияет на эффективность работы системы нагрева, не допуская пустого расходования тепла. Толщина теплого пола на водной основе прямо пропорционально зависит от толщины выбранного утеплителя.

Производители предлагают большой выбор качественных теплоизоляционных материалов. Однако рекомендуется использовать 2 вида:

• Экструдированный пенополистирол. Распространенный материал характеризуется низкой теплопроводностью и относительно высокой прочностью от механических воздействий. Также он вообще не поглощает влагу, соответственно, не подвергается ее механическому воздействию. Толщина плит – 20, 30, 50, 80 и 100 мм. Размер плит – 50х1000 мм или 600х1250 мм. В листах полистирола присутствует алюминиевая фольга. Ее наличие приводит к увеличению стоимости материала, но не существенно улучшает его свойства. В непрозрачной среде отражающее свойство фольги не работает. Также цементная смесь при попадании на фольгу может разъесть ее.
• Профильные полистирольные маты. Этот тип утеплителя обладает высокой пластичностью. На матах находятся специальные бобышки, между которыми прокладывается трубопровод. Помимо этого, бобышки фиксируют нагревательные элементы. Стоимость такого утеплителя выше, но он сильно упрощает процесс укладки. Толщина плит составляет 45–70 мм, по размеру встречаются большое разнообразие, например варианты 700х1100 мм, 800х1100, 700х1200 мм и др..

Способы подключения системы теплого пола

Используются четыре схемы подключения систем обогрева, каждая имеет свои требования и возможности. За счет правильного решения вопроса надо добиться следующих параметров отопительной системы.

1. Температура теплоносителя не должна превышать +55°С, в противном случае возможно коробление напольных покрытий, а материалы из натурального дерева трескаются. На практике нагрев рекомендуется ограничивать до +35–45°С.

2. Даже при подключении к общедомовой системе отопления монтажные схемы должны иметь отдельный циркуляционный насос. Только с его помощью можно точно выдерживать заданные параметры функционирования отопительных систем.

3. Размеры контура должны предусматривать перепад по температуре на входе и выходе теплоносителя не более 10°С. В противном случае будет заметна неравномерность нагрева отдельных участков комнаты. Температура поверхности с учетом назначения помещения и типа подогрева должна колебаться в пределах +26–31°С.

4. Скорость движения жидкости не может превышать 0,6 м/сек. Это связано с тем, что высокие скорости движения теплоносителя увеличивают риски образования протечек из-за дополнительных нагрузок на все соединения.

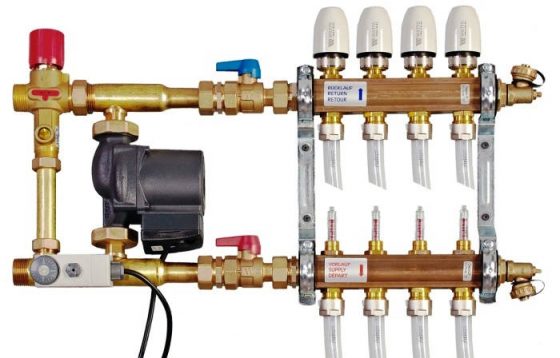

Насосносмесительный узел и коллектор теплого пола

Смесительный узел с циркуляционным насосом — слева. Справа, к смесительному узлу присоединен коллектор труб теплого пола.

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Оба конца трубы каждого контура теплого пола присоединяют к коллектору.

Коллектор теплого пола должен выполнять три задачи:

1. 1. Отключать, перекрывать подачу воды в каждую отдельную петлю теплого пола.
   2. Регулировать расход теплоносителя в петле теплого пола в зависимости от температуры воздуха в помещении или температуры поверхности пола.
   3. Регулировать гидравлическое сопротивление петли теплого пола для того, чтобы сбалансировать, сделать его одинаковым во всех контурах, присоединенных к коллектору .

Для выполнения этих задач на коллекторе со стороны подачи имеются запорные вентили, управляемые вручную. Со стороны обратки установлены регулирующие вентили с сервоприводом. Вентилем через сервопривод управляет термостат, регулирующий подачу теплоносителя в контур теплого пола в зависимости от температуры поверхности пола и температуры воздуха в помещении. Этим же вентилем, с помощью специального ключа регулируют гидравлическое сопротивление петли теплого пола.

Насосносмесительный узел теплого пола

Максимальная температура теплоносителя в системе теплых полов не должна быть выше 45-55 оС. Для системы отопления с радиаторами температура воды должна быть больше.  Отопительные котлы также рассчитаны на работу с более высокой температурой теплоносителя.

Насосносмесительный узел выполняет следующие функции:

• • Понижает температуру теплоносителя, который поступает от котла по прямому трубопроводу, путем подачи в него более прохладной воды из обратки (подмеса) .
  • Обеспечивает циркуляцию теплоносителя в петлях труб теплого пола. Система теплого пола имеет высокое гидравлическое сопротивление, для преодоления которого требуется установка отдельного насоса.
  • Защищает полы от перегрева — если в полы пойдет перегретый теплоноситель — циркуляционный насос остановится.

Максимальную температуру отопительной воды, подаваемой в трубы теплого пола, устанавливают вентилем на входе смесительного блока.

Конструкция встраиваемых в пол радиаторов

Встраиваемые батареи имеют очень простое устройство. Они состоят из металлического корпуса. В нем содержится нагревательный элемент, на котором закреплено множество конвективных ребер. Короб сверху защищен решеткой, располагающейся на уровне пола.

Конструкция встраиваемых в пол радиаторов

Для того чтобы снизить уровень шума, производимого вентиляторами, в конструкцию подобных радиаторов включают вставки из пористой резины. Внутри короба находятся электронные регуляторы и датчики, которые служат для управления температурным режимом и скоростью вентиляторов.

Внутрипольный конвектор FanCOil с корпусом из стеклопластика

Поскольку установленный в полу радиатор неприметен, качество прибора определяется не внешним видом, а материалами, из которых изготовлены его детали

Особое внимание нужно обращать на металл, который взят за основу при производстве батареи. При установке радиатора в помещениях с повышенной влажностью следует отдавать предпочтение приборам, сделанным из нержавеющей стали. В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали

Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии

В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали. Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии.

Радиатор, встраиваемый в пол (внутрипольный)

Единственной деталью радиатора, которую видно после установки прибора, является решетка, которая может быть изготовлена из следующих материалов:

• дерево;
• обычная, нержавеющая или оцинкованная сталь;
• алюминий;
• мрамор.

Конвектор Carrera с декоративной рамкой

Решетки также делятся на два типа:

• рулонные, которые можно скатывать;
• линейные, которые поднимаются только целиком.

Рулонные решетки бывают только с поперечными перекладинами. А в линейных решетках планки могут располагаться как вдоль, так и поперек. Если предполагается, что на радиатор будут наступать ногами, то в конструкции решетки не должно быть пластиковых элементов.

Конвектор с решеткой из нержавеющей стали

Нагреватели во встраиваемых радиаторах бывают двух видов.

1. Электрические. Оборудуются ТЭНами закрытого типа, на которых установлены пластины. Эти пластины делают из алюминия, меди или стали. Они служат для увеличения поверхности, соприкасающейся с воздухом. Качественный ТЭН может быть изготовлен из нержавейки, что увеличивает срок его эксплуатации. Радиаторы производятся с учетом всех требований по безопасности электрических приборов и оснащаются предохранителями для защиты от сбоев.
2. Водяные. Имеют нагреватели в виде металлической трубки с пластинами. С помощью патрубков подключаются к центральной системе отопления. Могут изготавливаться из алюминия, меди, нержавеющей или оцинкованной стали. Несмотря на эффективность, эксплуатация батарей с медными нагревательными элементами в условиях централизованного отопления многоквартирных домов затруднена. Им следует отдавать предпочтение для организации индивидуального обогрева.

Водяные внутрипольные конвекторы отопления

Поскольку у нас наиболее распространено водяное отопление, то и при выборе встраиваемых батарей предпочтение отдается моделям с водяными нагревательными элементами. Электрические радиаторы чаще используются там, где отсутствует возможность подключения к централизованному отоплению.

Напольный конвектор водяного отопления

Сухой теплый пол на рейках

Вместо профилированных плит пенополистирола, в качестве основания сухого теплого пола можно использовать различные погонажные материалы: обрезные доски, а также рейки, нарезанные из различных конструкционных плит:  цементно (ЦСП) и гипсостружечных (ГСПв), гипсоволокнистых (ГВЛв) и т.д.

Как уже указывалось выше, не следует использовать для устройства полов ориентированно – стружечные (ОСП, OSB) и древесно — стружечные плиты (ДСП), а также фанеру. При нагревании из этих материалов постоянно выделяется опасный для жизни газ формальдегид.

Рейки должны быть толщиной не менее 20 мм, влажностью не более 10%.
На рисунке: 2 — покрытие пола (плиты ЦСП,  ГСПВ, ГВЛВ); 5 – опорные рейки; 8 – утеплитель.

Ширина рейки выбирается в зависимости от шага укладки греющей трубы в полу 130 – 280 мм., разбежка (зазор для трубы) между рейками должен быть ровно 20 мм.(для трубы d=16). В местах поворотов трубы опорные рейки необходимо скруглить.

Рейки опорного слоя можно укладывать как непосредственно на лаги (поперек лаг), так и на черновой деревянный пол. Укладка непосредственно на лаги уменьшит высоту пола.

При укладке опорных реек непосредственно на лаги, расстояние между лагами должно быть не более 600 мм.,  если финишным напольным покрытием будут паркет, ламинат, линолеум или ковер, и не реже чем через 300 мм., если пол будет из керамической плитки.

Для равномерного нагревания всей поверхности пола теплораспределительные пластины должны находиться под 80% площади теплого пола.

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Что такое отопление в полу и когда его лучше делать

Сразу скажем, что разговор пойдет не о подогреве пола. Говорить будем об отопительных приборах — конвекторах, которые встраиваются в пол. Встраиваемыми они называются потому, что сам отопительный прибор находится в полу. Все устройство находится в нише пола, а на виду только декоративно-защитная решетка, которая должна находиться на одном уровне с напольным покрытием.

Как работает отопление в полу под окном

Из способа монтажа выплывает сразу несколько ограничений. Первое. Корпус встраиваемого радиатора надо куда-то спрятать, поэтому высота конструкции пола должна быть не меньше чем высота корпуса конвектора. И это один из самых больших недостатков этого типа отопления. Самые тонкие конвекторы — 70 мм толщиной, но их единицы. У большинства производителей самый тонкий встраиваемый конвектор — 90 мм или больше. То есть, от основания пол надо поднимать примерно на 10 см или выше. Или делать в основании выемку, что не всегда возможно. Если вас это не пугает — отлично, но надо разобраться с остальными плюсами и минусами.

Плюсы и минусы

Плюс встроенных отопительных приборов в том, что отопление в полу незаметно. Мы давно привыкли к радиаторам и практически их не замечаем. Но привычные батареи неприменимы при панорамном остеклении. При окнах от пола до потолка есть только два варианта — встраиваемые конвекторы или низкие напольные радиаторы. Причем второй вариант неприменим, если остекление раздвижное. Если это двери на балкон, террасу, не будете  же вы переступать пусть небольшие, но выступающие приборы. Тут либо оставлять проход без отопления, либо ставить встроенный в пол конвектор.

Тоже вариант, но не многим нравится

Недостатков отопление в полу имеет больше. Первый — цена. Каждый прибор стоит в разы выше, чем обычный радиатор даже самого крутого бренда. Второе — сложность монтажа. Приборы встраиваемые, так что либо уровень пола поднимать, либо в уже существующем делать углубление. Это снова-таки увеличивает стоимость. Третье — для эффективного отопления надо либо ставить приборы больших размеров (и более дорогие), либо устанавливать более компактные, но со встроенным вентилятором. В таком варианте надо тянуть отдельный кабель электропитания, что снова-таки повышает стоимость на стадии монтажа, да еще и отопление становится энергозависимым.

Конвекторы со встроенным вентилятором имеют другие особенности, которые некоторыми считаются за недостатки:

Вентиляторы шумят. Есть малошумные модели или работающие на естественной циркуляции. С малошумными вентиляторами конвекторы стоят дороже, а работающие на естественной конвекции малоэффективны. Они нужны большого размера, что дорого и сложно в монтаже. В общем, выход все равно есть. В кухне, гостиной или столовой, там где не спят, шум не сильно мешает. Поэтому можно ставить с не очень высоким уровнем шума. В спальнях шум — это проблема. Вариант решения — отключать на ночь вентилятор. Спать в прохладном воздухе рекомендуют врачи. Второй вариант — ставить модели на естественной конвекции.

Любые конвекторы гоняют пыль

Но со включенным вентилятором процесс идет гораздо активнее и людям с аллергией это надо принимать во внимание.
В корпусе скапливается пыль и грязь. Эта проблема больше надуманная

Пыль можно убирать пылесосом с насадками, еженедельная влажная уборка вообще решит проблему.

Как видите, основной недостаток — это высокая цена и сложность (дороговизна) установки. Остальные моменты надо учитывать, но действительно недостатками они не являются.

https://youtube.com/watch?v=AIEgi_eDjUM

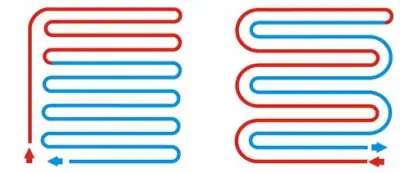

Схемы укладки системы теплого пола в двухэтажном или одноэтажном коттедже

К наиболее популярным схемам укладки тёплого пола относятся типы «Спираль» и «Змейка».

«Спираль»

Первый виток трубы прокладывается по периметру помещения параллельно стенам, с отступом от стен 10-20 см. Второй и последующие витки укладываются внутри уже уложенного контура на двойном расстоянии от него. Укладка трубы ведется к центру помещения, где выполняется петля на 180° и укладка в обратном направлении, посередине между уложенными витками.

Фото 1. Укладка тёплого пола по типу «Спираль». Данная схема пользуется наибольшей популярностью.

В углах помещения трубы изгибают на 90°. При изгибании трубы необходимо соблюдать минимальный радиус изгиба 10 см (для трубы 16 мм).

• Равномерный прогрев помещения по площади.
• Легкость выполнения сгибов под прямым углом.
• Подходит для любых помещений.

«Змейка»

Прокладка проводится вдоль длинной стены помещения. В конце стены трубу загибают на 90° и прокладывают вдоль короткой стены с отступом 10-20 см от стен. В конце стены выполняется петля на 180° и укладка «змейкой» параллельно короткой стене по направлению к входу в помещение.

• Неравномерный нагрев помещения.
• Трудность выполнения сгибов петель 180º.
• Минимальный шаг укладки 20 см из-за петель.
• Подходит для небольших помещений хозяйственно-бытового назначения (прихожая, кухня).

Теплый водяной пол в сборной сухой стяжке пола

Теплый водяной пол можно разместить в сборной сухой стяжке пола. Конструкция пола с такой стяжкой описана в статье “Пол с сухой сборной стяжкой”.

Водяной теплый пол без бетонной стяжки в деревянном доме.

Для устройства сухого теплого пола сборную сухую стяжку выполняют из трех слоев гипсоволокнистых (ГВЛ) или гипсокартонных (ГКЛ) листов. Труба теплого пола располагается в среднем слое. На поверхность уложенного в пол нижнего слоя плит наносят маршрут укладки трубы. Далее в дело идут полосы из плитного материала. Их прикручивают с помощью саморезов к первому слою ГВЛ так, чтобы образовались канавки для трубы теплого пола глубиной, равной диаметру трубы.

В канавки укладывают теплораспределительные пластины и трубу отопительного контура.  Затем укладывают верхний слой листов, а потом — и финишное покрытие (например, ламинат). В качестве верхнего слоя стяжки лучше использовать цементно – стружечные (ЦСП) или гипсо — стружечные влагостойкие (ГСПВ) плиты.

“Заливка” теплых стен

Далее, на уже установленные трубы крепится второй слой сетки мак. Второй слой сетки необходим для того, чтобы лучше распределялось тепло и хорошо держался раствор. Начинать заливку бетоном требуется с пола, дав ему хорошо застыть (по времени это занимает одну неделю, максимум до десяти дней). Затем приниматься уже за теплые стены – выставить опалубку на расстоянии три сантиметра от трубы. После на стену укладывать бетон. Ну и, разумеется, отштукатурить, а сверху положить керамическую плитку. Теплые стены и пол готовы!

Таким образом, установка теплых водяных стен представляет собой достаточно простую технологию, не требующую особых затрат сил и применения сварочных работ или металлорежущих инструментов. Монтаж теплых стен практически ничем не отличается от систем подогрева пола. Данная конструкция обеспечивает комфортные условия микроклимата в помещении, благотворно влияет на здоровье. И при желании теплые стены можно сделать своими руками.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

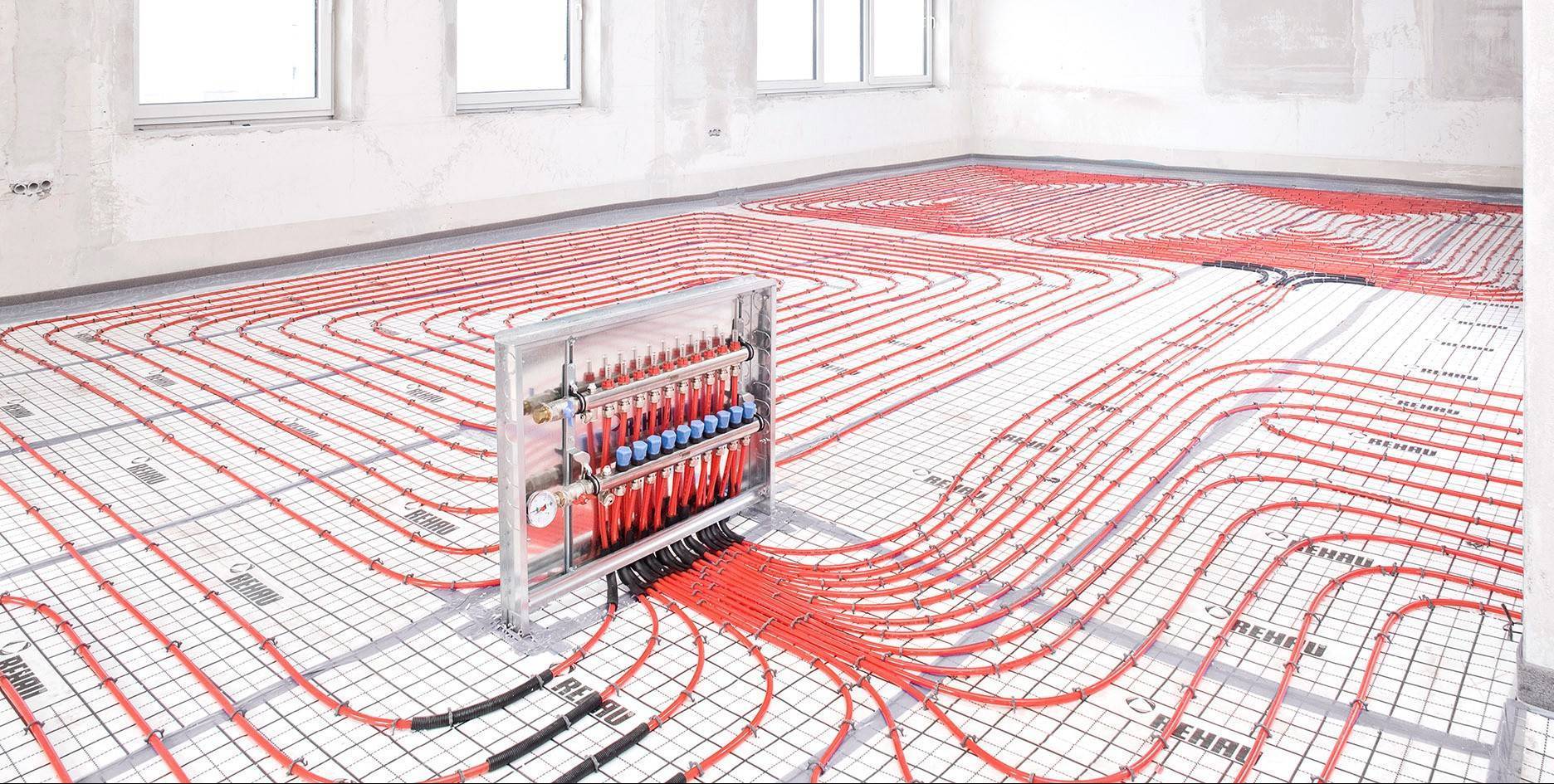

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

• медными;
• металлопластиковыми.

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

Особенности системы отопления, встроенной в пол

Как уже упоминалось ранее, устройство встраиваемых конвекторов в целом похоже на обычные радиаторы. В любом случае необходимо упомянуть основные узлы.

Все каналы выполнены из нержавеющей стали. Сам корпус устанавливается в пол, после чего подводятся трубы. Напольные решетки закрывают канал, где размещен теплообменник. Подобные элементы бывают съемными и несъемными. У такой водяной батареи предусмотрен контур, где расположены пластины из меди или алюминия. При их пайке используется состав на основе серебра, что позволяет пластинам прилегать к контуру действительно плотно. Соединение остается очень прочным даже при повышении температуры. Стоит отметить, что большинство производителей отказываются от оборудования, встроенного в пол, где предусмотрена естественная циркуляция воздуха. Это объясняется неэффективностью данного решения. Клапан сброса используется для удаления воздуха сразу после того, как система заполняется теплоносителем

Важно учитывать тот факт, что водяной конвектор расположен в самом низу системы, а значит, здесь будет накапливаться воздух, от которого необходимо избавиться, чтобы увеличить КПД

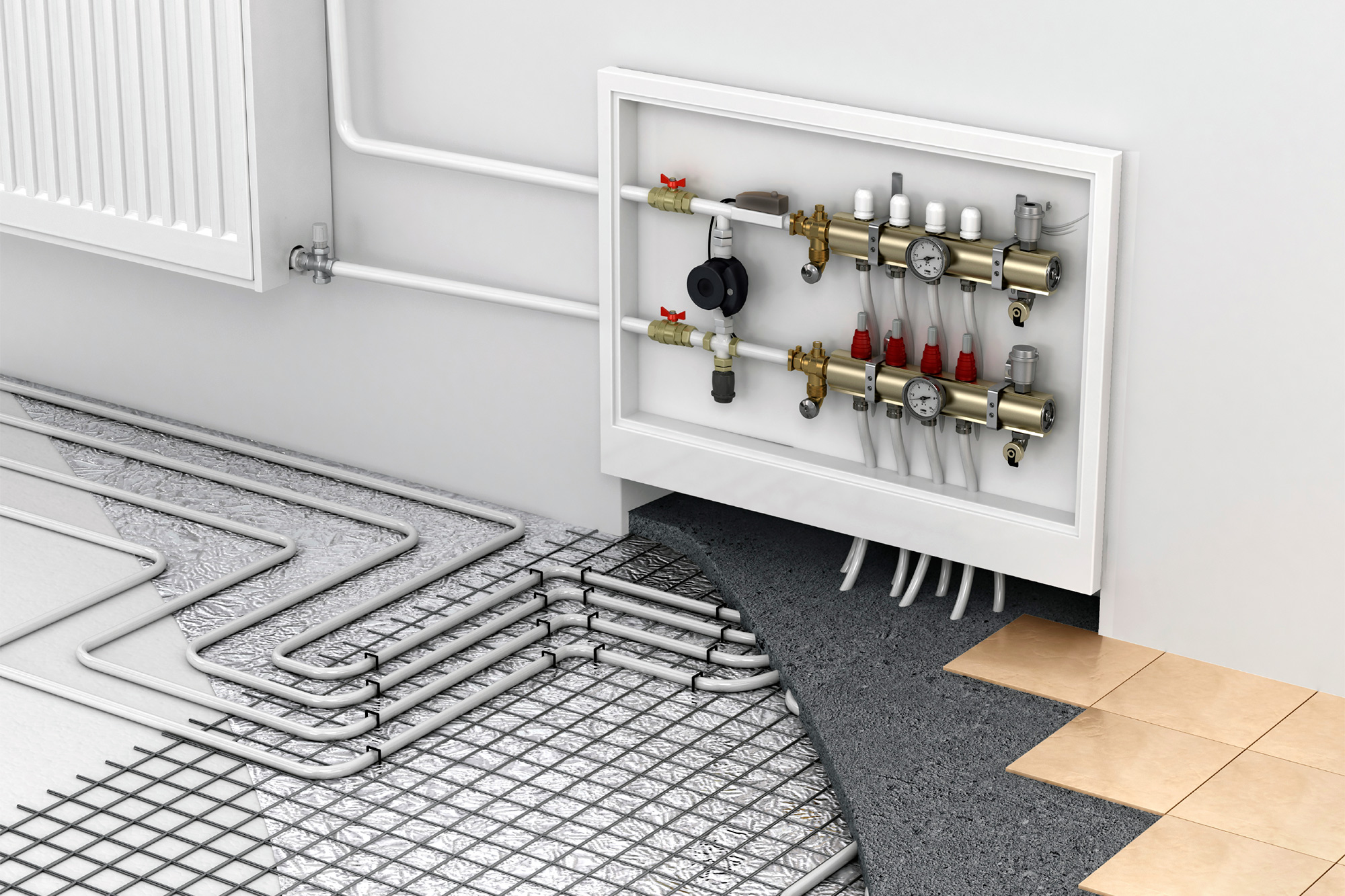

Теплый водяной пол в квартирах: как можно подсоединить

Прежде чем приступать к работам по разработке схемы укладки и монтажу, необходимо определиться, как именно теплый пол будет подсоединяться к системе центрального отопления.

Очевидно, что для жилых помещений источником послужат радиаторы. Устанавливая теплый пол в квартире от батареи, при укладке труб необходимо учитывать распределение температуры: около батарей витки можно сделать более редкими, чтобы избежать неравномерности при обогреве.

Теплый пол в квартире с индивидуальным отоплением подключается к котлу. Из всех представленных выше он, пожалуй, наиболее удобный.

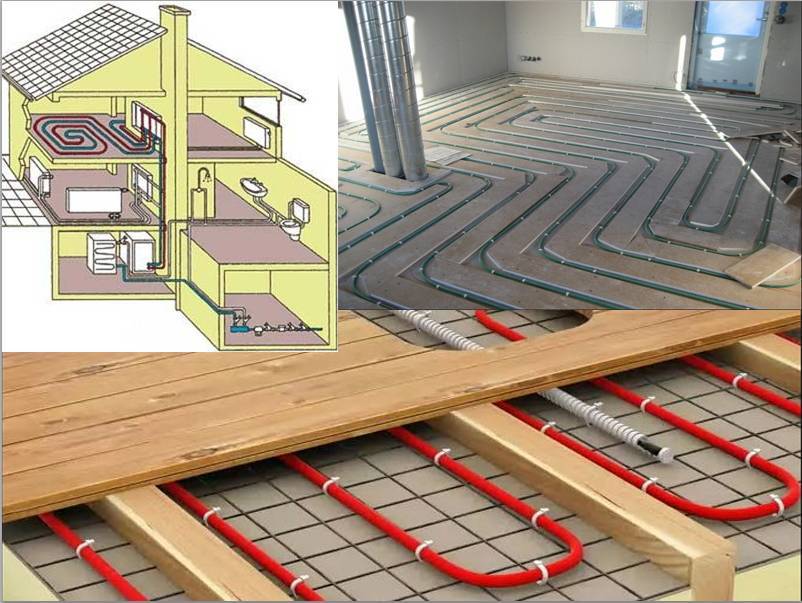

Деревянная система укладки труб

Этот способ применяется в деревянных домах. Монтаж системы может осуществляться двумя способами:

• модульным;
• реечным.

Технология укладки греющих труб в деревянные модули для водяного теплого пола

В первом случае на теплоизоляцию, уложенную между лагами, устанавливают модули из ДСП. Модули снабжены специальными пазами, куда вставляются алюминиевые пластины, а на них – трубы.

Реечная укладка предусматривает крепление к лагам полос из ДСП шириной, равной шагу укладки труб, таким образом, чтобы между ними оставалось расстояние около 2-х см. Это расстояние предназначено для монтажа пластин из алюминия и труб.

Если в качестве финишной отделки пола планируется использовать линолеум или керамическую плитку, то поверх труб укладывают гипсоволокно. При других видах отделочных материалов трубы покрываются картоном или вспененным полиэтиленом.

Преимуществом водяной системы является длительный срок службы, который при соблюдении всех рекомендаций составляет больше 50 лет.

Подключение теплого пола к основной системе отопления частного дома

Наиболее простой вариант — сделать своими руками тёплый водяной пол от отопления. Однако этот способ не всегда является оправданным.

Для эффективного функционирования оборудования, требуется соблюдать два правила:

1. Не допускать перегрев теплоносителя свыше 55 градусов. Это может испортить напольное покрытие, а в некоторых случаях, происходит выделение вредных веществ. Помимо этого, пол перегреется, и ходить по нему будет не комфортно.
2. Обеспечить правильный расход теплоресурсов, иначе произойдёт понижение температуры в радиаторе, и общий уровень обогрева помещения не изменится.

Есть несколько вариантов, как сделать водяной тёплый пол в частном доме от отопления.

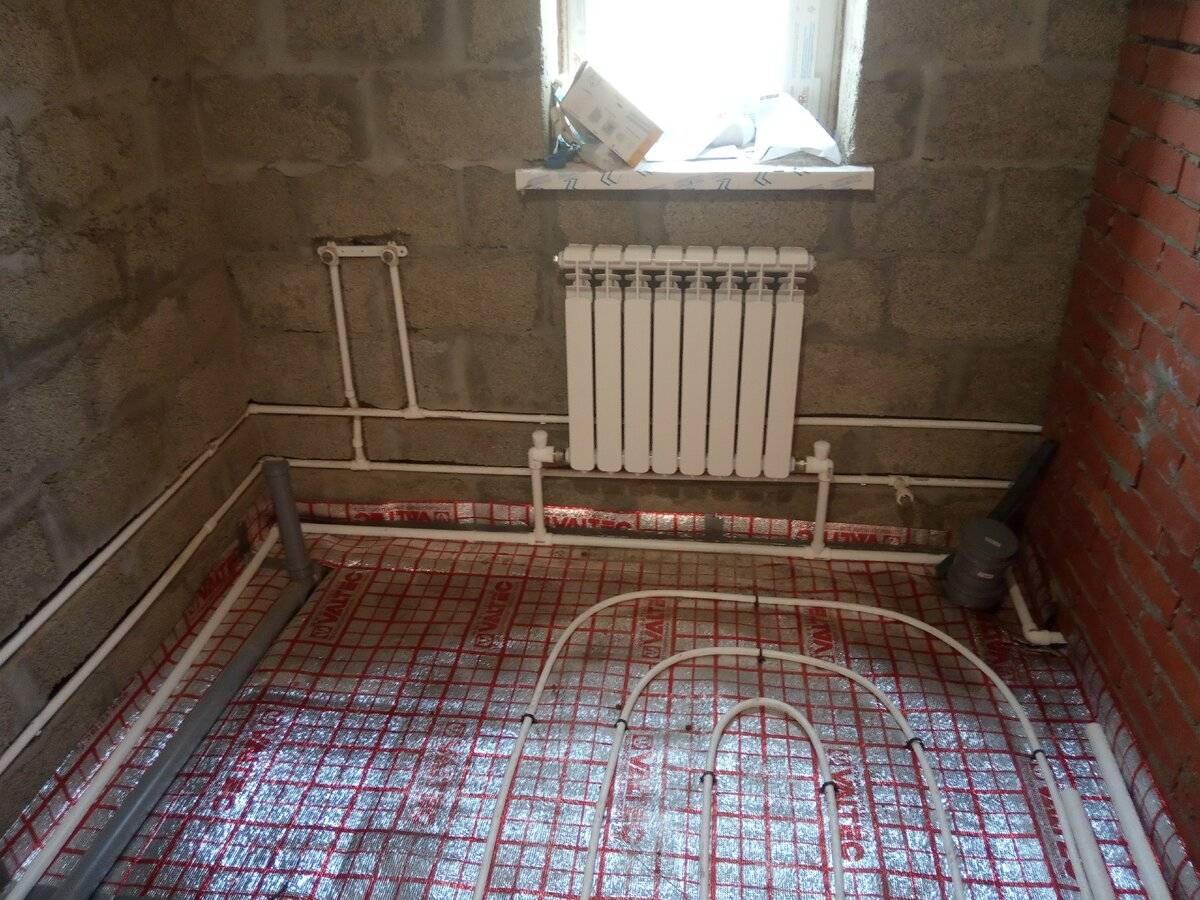

Подключение на прямую от радиатора

Подсоединение водяного контура к радиатору — наиболее лёгкий способ. Один конец устройства подключается к подаче, а второй к обратке. Но достичь требуемого обогрева можно лишь при соблюдении ряда правил:

• общий котёл для обогрева воды нужен автоматический, чтобы он мог поддерживать необходимую температуру теплоносителя;
• площадь помещения должна быть не больше 10 кв;
• наличие мощного насоса для хорошей циркуляции теплоносителя.

Однако, специалисты не рекомендуют данный метод при обустройстве водяного тёплого пола в частном доме своими руками. Так как, он имеет несколько минусов:

• теплоноситель будет направляться в первую очередь в основные трубы и радиаторы, а по контуру тёплого пола движение будет замедлено, что понизит его температуру;
• при повышении температуры, пол будет перегреваться.

Но, если вы остановили свой выбор на этом варианте, то лучше доверить работу специалистам, так как при отсутствии опыта, самостоятельный монтаж может привести к протечке.

Чтобы сделать правильную врезку труб тёплого пола, необходимо запостись радиаторным краном, он устанавливается на подачу, и температурным регулятором РТЛ. Пошагово, процесс подключения выглядит следующим образом:

1. В подающую трубу врезается тройник. А в обратку, кроме тройника, устанавливаются отрезки полимерных изделий и три тройных угловых переходника на 90 градусов. Оба выхода должны смотреть вверх — это облегчит процесс подключения.
2. Уровнем делается отметка вертикальной линии — к этому месту прикручивается клипса для полимерных труб, и закрепляется дюбелями.
3. Вывод впаивается и фиксируется в клипсе (теперь готовы оба выхода для кранов).
4. Монтируются краны — при этом, учитывается маркировка, стрелка показывает направление теплоносителя.
5. На оба конца контура тёплого пола устанавливаются головки, на них должна быть резьба, внутренняя — для обратки, и внешняя — для подачи.
6. Соединяются все выводы с помощью гофрированной стальной трубы.
7. Заключительный этап — устанавливается термоголовка на подающий кран.

Однотрубная разводка и подключение к ней

Однотрубная разводка — то есть система имеет всего одну трубу, по ней движется вода. Данная модель надёжна, единственный минус — при движении теплоносителя происходит понижение температуры. Поэтому, если к ней подсоединить ещё и водяной контур, то это приведёт к дополнительному температурному понижению и возрастанию гидравлического сопротивления, в связи с этим потребуется оборудовать дополнительный насос.

Для хорошей работы данной конструкции, нужно соблюдать ряд правил:

• чтобы температура не падала в радиаторе, врезку полового контура в отопление нужно делать после всех радиаторов;
• производить данное подключение возможно лишь при наличии не больше 5 батарей;
• чтобы подогрев пола поддерживался на одном уровне, следует подсоединить к системе трёхходовой смесительный клапан — он способен производить подмешивание к остывшей воде, горячую;
• требуется обустроить систему принудительным насосом, он будет обеспечивать циркуляцию теплоносителя.

Такая система используется не часто, так как работает не стабильно. Поэтому, установка насоса позволит создавать давление, которое будет направлять воду в трубопровод пола. При открывании клапана, давление передаётся радиатору, а наличие гидравлического сопротивления вызывает разбалансировку батарей и изменение расхода воды.

При такой работе отопительной системы, возможны аварийные ситуации. Поэтому, профессионалы советуют при монтаже тёплого водяного пола в частном строение своими руками, сооружать пол от котла, с использованием коллекторного узла.

Если вы хотите, чтобы в вашем доме всегда была комфортная атмосфера, то водяной тёплый пол — правильное решение. Смонтировать его самостоятельно в своём доме может каждый, главное выбрать качественный материал и соблюдать технологию укладки.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Смотрите это видео на YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Подключение системы непосредственно от теплогенератора

Это может быть как газовый или электрический, так и твердотопливный котел, главное условие – мощность оборудования должна минимум на 25–30% превышать мощность нагрева пола при максимальных нагрузках. Горячий теплоноситель из котла поступает в распределительный коллектор системы и далее к каждому отдельному контуру. Котел имеет свой насос и узел ручного или автоматического управления.

Схема подключения водяного контура к теплогенератору

Еще один нюанс. Если вы пользуетесь твердотопливным котлом, то обязательно следует устанавливать буферные накопительные емкости. Они выполняют функцию тепловых гидроаккумуляторов и выравнивают температуру воды на выходе. В твердотопливных котлах конструктивно невозможно постоянно удерживать температуру воды в оптимальных для системы обогрева параметрах. Топливо сгорает с различной интенсивностью, соответственно вода в котле то увеличивает, то уменьшает температуру.

Наличие буферной емкости позволяет поддерживать нужную температуру воды
