Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

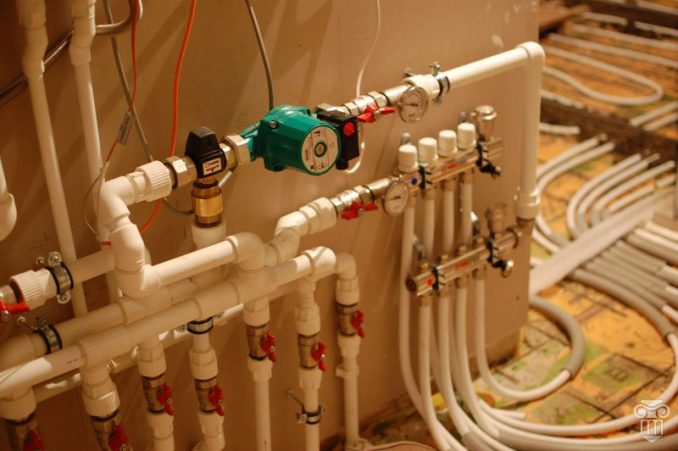

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

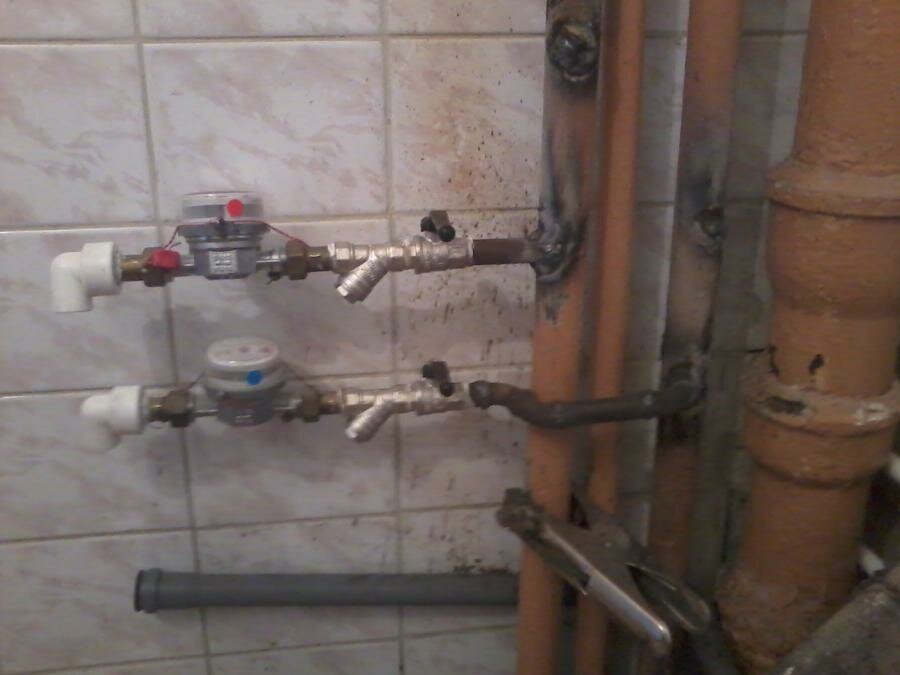

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

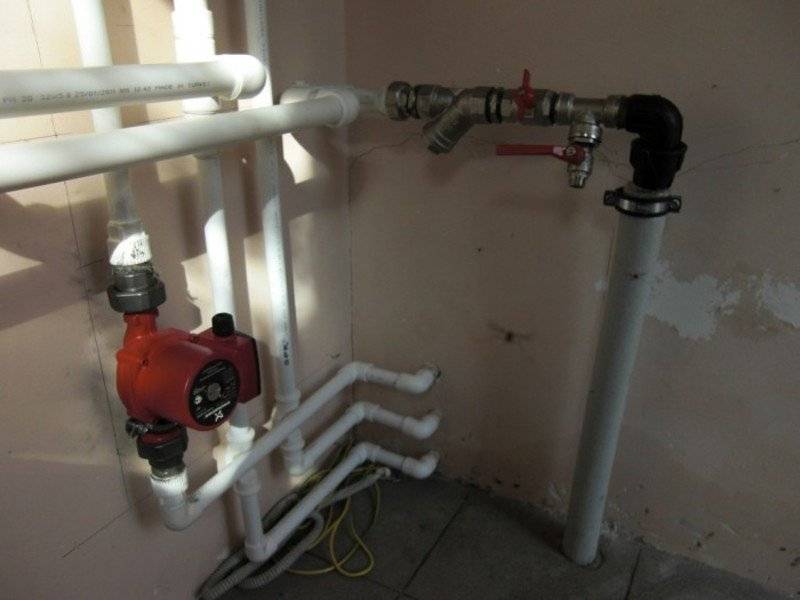

Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

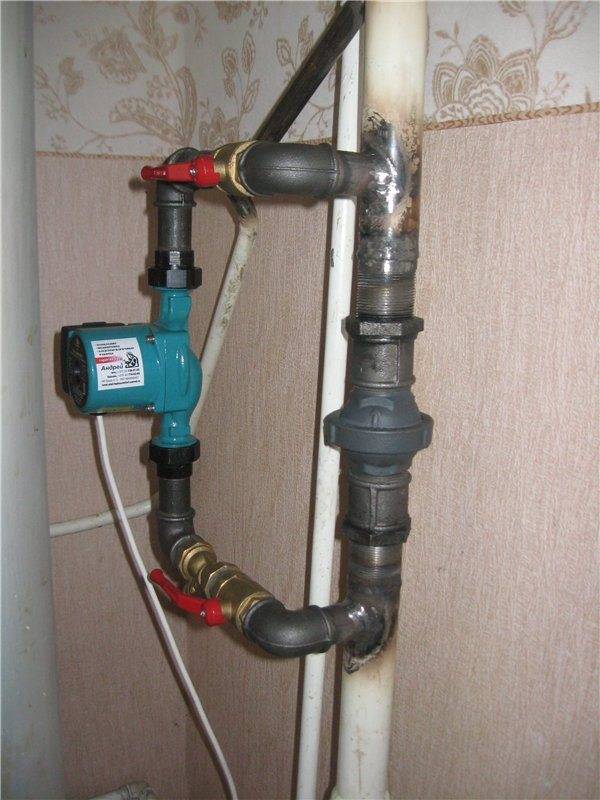

Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Монтажные детали
Соединение без сварки и резьбы возможно благодаря специальным деталям – фитингам. Фитинг (от английского «монтировать») – это элемент, применяемый в следующих случаях:
при необходимости выполнить без сварки соединение двух труб, в том числе разного диаметра;
- для осуществления поворота трассы трубопровода на некоторый угол;
- для монтажа разветвления трубопровода.
Монтажные детали, предназначенные для выполнения различных функций, имеют свои названия. Для соединения трубопроводов одного диаметра применяются муфты, трубы разных диаметров соединяют переходниками.
Для поворота трассы трубопровода служат отводы, имеющие необходимый угол. Двойное ответвление в перпендикулярном направлении выполняется при помощи тройника, а ещё имеются крестовины, штуцеры, заглушки, коллекторы.
Фитинги бывают резьбовые и обжимные. Поскольку речь идёт о трубных соединениях без сварки и нарезания резьбы, предметом рассмотрения будут служить сравнительно недавно появившиеся обжимные фитинги, иначе называемые компрессионными.
Открытая и закрытая схема обогрева с применением насоса
Носитель тепла, двигающийся в трубах, набирает объемы в процессе нагревания. Образующееся чрезмерное его количество стекает в специально оборудованную емкость. Отопительной системой открытого характера предусматривается установление в токе наибольшей высоты расширительного бака, в котором напрямую сообщаются атмосферная среда и теплоноситель.
Концептуальная схема действия схемы: увеличение температуры провоцирует возрастание теплоносителя в объеме и, как следствие, его уровень в расширительном сборнике. Некоторое количество воздуха из бака выводится через патрубок. При понижении температуры уменьшается уровень топлива в резервуаре, и его место занимает внешний воздух, поступающий из патрубка.
В закрытой системе отопления с принудительной циркуляцией задействуется расширительный резервуар, находящийся под давлением. Он представлен в виде металлической емкости высокой прочности, состоящей из пары завальцованных частей. В баке размещена резиновая жаропрочная мембрана и содержится небольшое количество газа (азот, закаченный производителем или накопленный в системе воздух). Мембрана делит резервуар на две половины: в одну поступают избытки теплоносителя, появляющиеся при нагревании, другая предназначена для воздуха или азота, не взаимодействующих с топливом. Действие системы следующее: теплоноситель подается в расширительный бак при нагревании, и попадает в мембрану. В процессе остывания газ по другую сторону мембраны выталкивает теплоноситель назад в систему.
Правила подключения циркуляционного насоса
Есть несколько способов подключения насосного оборудования. Можно установить дополнительный насос через дифференциальный автомат, термостат, систему бесперебойного питания.
Если вы попробуете вставить в обычную розетку мощный насос на отопление, это небезопасно. Из-за отсутствия заземления и страховочного автомата есть риски удара током, поэтому лучше выбрать альтернативный способ правильного подключения.
Проще всего организовать подключение с использованием дифференциальной системы, предусматривающей автоматическое выключение насоса. В этом случае вам понадобятся провода, контакты. Подключение с термостатом обеспечивают для автоматического управления. Так, он будет останавливать работы при охлаждении до определенной отметки температуры. Циркуляционный насос будет работать только в определенном режиме до заданной температурной отметки.
Для корректной работы термостата его крепят к металлической части отопительной системы. При установке термостата к пластику есть риски сбоев из-за плохой передачи тепла. Только при корректной работе термостат будет правильно фиксировать температурный режим и вовремя отключать циркуляционный насос на отопление.
Подключение циркуляционного насоса через ИБП производится через специальные разъемы. Они используются для подключения и теплогенератора, котла, если конструкцией предусмотрено питание от электроэнергии.
Врезка насоса в систему отопления
Схема установки насоса в систему отопления
Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.
Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели — нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления — до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:
- Он должен располагаться в самой низкой точке системы;
- Температурные колебания теплоносителя минимальны;
- Участок монтажа рекомендуется выбирать максимально прямолинейным.
Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.
Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.

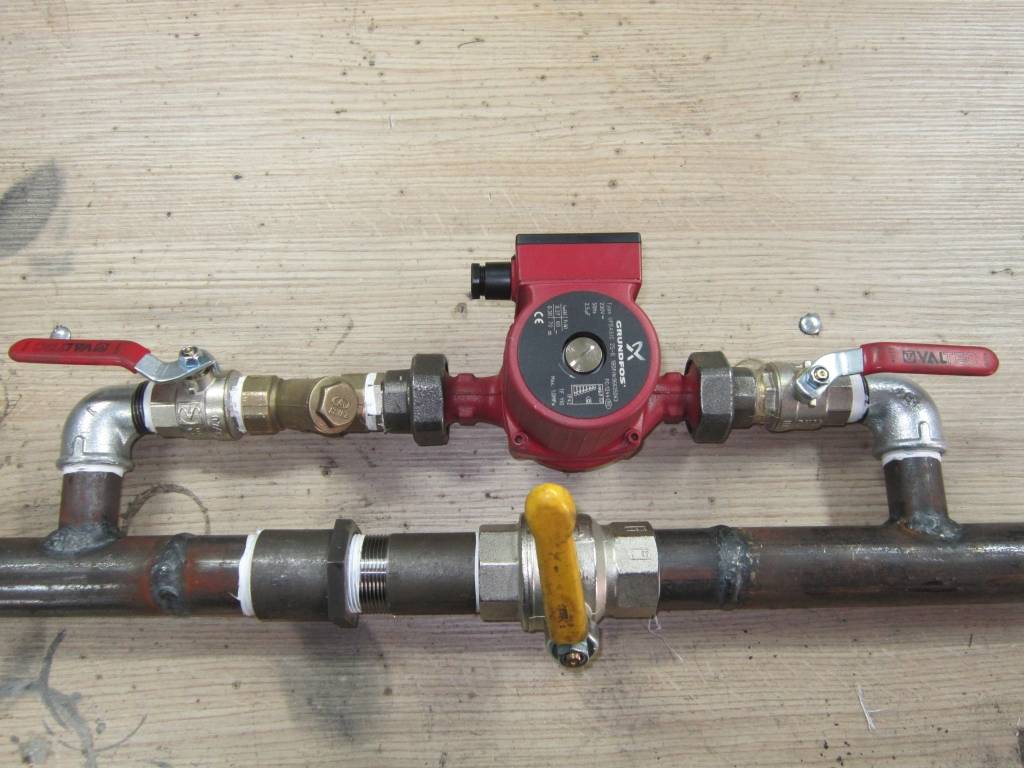

Монтаж насоса в стальной трубопровод

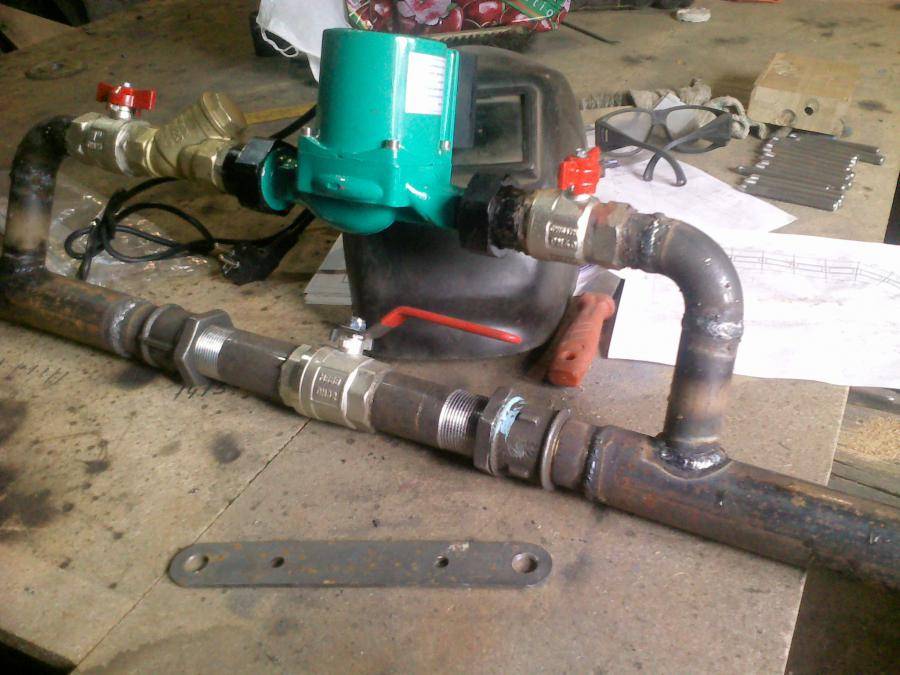

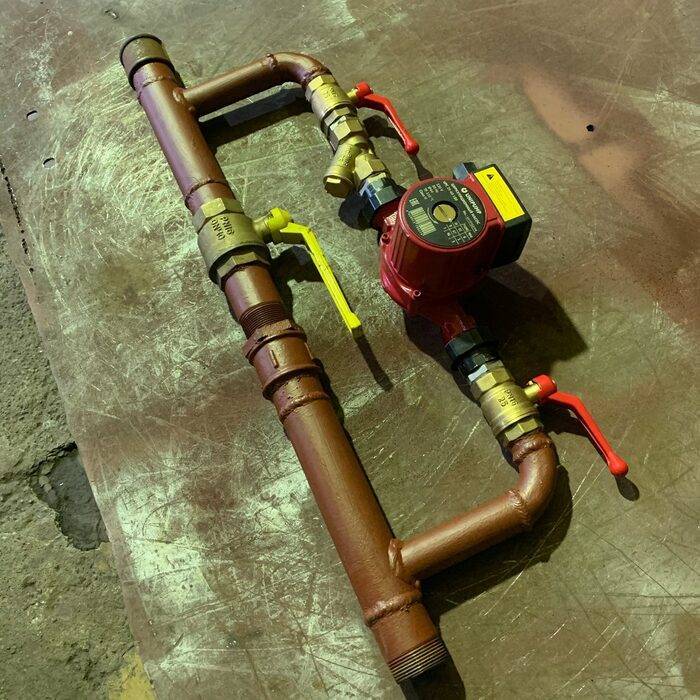

Возможные варианты изготовления контура с насосом
Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.
Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:
- Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура — в большинстве случаев придется полностью слить воду из труб;
- Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
- Установить переходные муфты;
- Подключить уже собранный контур с насосом.
Установка насоса в пластиковые трубы
Седелка для врезки в пластиковые трубы
Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры — воду из трубы сливать не обязательно.
Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.
Во время монтажа важно обратить внимание на следующие факторы:
- Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
- Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.
Правильное и неправильное расположение насоса

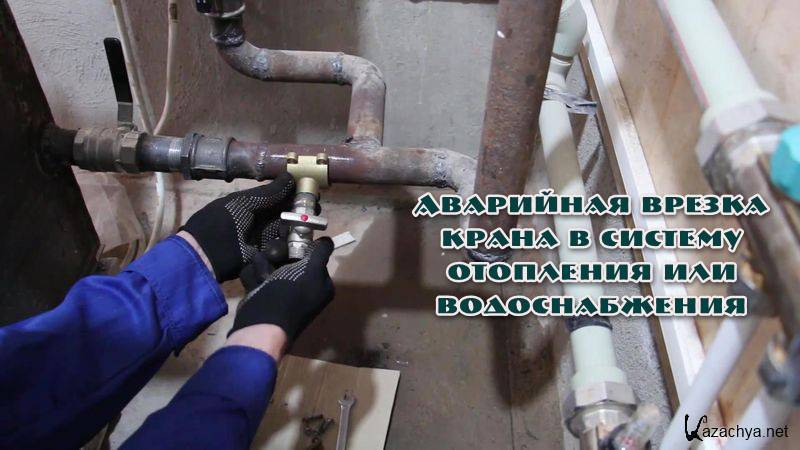

Недостатком седелки является ее относительно высокая стоимость — от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали
Затем важно быстро перекрыть запорную арматуру, чтобы предотвратить розлив теплоносителя. По такой технологии можно осуществить врезку в отопление без сварки для любых типов труб
Установка циркуляционного насоса: ключевые правила
Производители циркуляционных насосов прописывают разные правила монтажа. Их вы можете найти в инструкции к устройству. В универсальной системе крепления предусмотрено крепление на трубопроводы с использованием накидных гаек. Этот способ наиболее удобный для дальнейшего обслуживания и демонтажа при необходимости.
Общие рекомендации при установке насоса:
ставьте в любом положении – горизонтальным, вертикальным, наклонным. Единственным обязательным условием считают горизонтальное расположение оси ротора; электрические контакты циркуляционного насоса должны располагаться в верхней части корпуса для удобства обслуживания и предупреждения аварийных ситуаций; продумайте расположение отсекающих кранов
Важно ставить их с обеих сторон циркуляционного насоса. За счет этого при необходимости вы всегда сможете слить воду с этого участка без особых усилий
При выборе шаровых кранов ориентируйтесь на качественные крепежи, поскольку от их качества и прочности зависит надежность конструкции. Именно на эти краны приходится весь вес циркуляционного насоса
Важно, чтобы краны выдерживали механические нагрузки, предусмотренные весом агрегата
Что делать, если сломался тэн в котле
Электрические тэны, несмотря на свою надежность, часто могут выходить из строя. Что же делать в таком случае? Если вы имеете дело с заводским изделием, самостоятельно ремонтировать его лучше тогда, когда у вас достаточно опыта. В противном же случае лучше обратиться в специализированный сервисный центр, где вам не только качественно отремонтируют нагревательный элемент, но и проверят на целостность и работоспособность прочие части системы отопления.
Если же вы решили самостоятельно решить проблему, ознакомьтесь с конструкцией вашего прибора, информацию можно взять на сайте его производителя или из его технического паспорта.
Перед тем, как снимать тэн, нужно обесточить устройство, а потом слить теплоноситель. Работоспособность конструкции проверяется при помощи индикатора. Сравните показатели с указанными в техпаспорте, и, если они не совпадают, то прибор нужно заменить.
Когда целесообразно использовать ТЭНы
Прежде всего следует уточнить, что самодельный тен для батареи отопления изготавливать не рекомендуется. Это связано с соблюдением техники безопасности эксплуатации. В подобных конструкциях сложно предотвратить короткое замыкание, когда электрический ток проникает в теплоноситель. Поэтому отопление на тэнах своими руками нужно делать только с применением заводских моделей.
Нагревательным элементом служит спираль из металла с высоким показателем электрического сопротивления. Она заключена в металлическую оболочку, которая заполнена маслом. Таким образом обеспечивается лучший коэффициент теплопередачи во время работы устройства. При подключении к электрической сети спираль начинает нагреваться, передавая тепловую энергию на поверхность оболочки. Она же, в свою очередь, является теплообменником между ТЭНом и водой.
Нагревательные тены для отопления актуально использовать в следующих случаях:
- Создание систем отопления без магистрали. Чтобы это сделать понадобится тэн для радиатора отопления с возможностью регулирования мощности;
- Входят в состав электрических котлов. Если заводские модели слишком дороги — можно сделать аналог своими руками. В качестве основного нагревательного прибора рекомендовано использовать специальный тэн для котла отопления. Он отличается повышенной мощностью, в большинстве случаев рассчитан на напряжение в сети 380 В;
- Для быстрого нагрева помещения. В отличие от твердотопливного для газового котла отопление электрическими тенами имеет минимальное время нагрева теплоносителя. Если необходимо в короткие сроки повысить температуру в комнате — лучше всего использовать этот тип отопления.
Сравнение стоимости отопления для различных видов энергоносителей
Помимо этого электрические нагревательные приборы имеют небольшие размеры. Они успешно интегрируются не только в котлы и радиаторы отопления, но и непосредственно в трубу. Благодаря этому уменьшаются габариты всей системы, что актуально для небольших домов и квартир. Недостатком отопления на тенах, изготовленными своими руками, можно отнести большие текущие расходы. При сравнительном анализе различных энергоносителей электричество окажется самым дорогим.
Действительно ли эффективно использовать тэны для радиаторов отопления? Отзывы содержат зачастую противоречивую информацию. В основном это связано со сроком службы нагревателя. Причиной этому является неправильный монтаж и эксплуатация устройства.
Врезку тэна в систему отопления можно осуществить своими силами. Зачастую производители прилагают к устройству инструкцию по монтажу.
Правила установки и эксплуатации ТЭН
Одним из главных параметров для каждого электроприбора является его номинальная мощность. Корректная установка тена в систему отопления осуществляется только после расчета этой величины. Для этого необходимо использовать простую формулу:
Где м – масса энергоносителя, кг, Тк и Тн – значение температуры воды после и до нагрева, Т – требуемое время повышения температуры до оптимальной Тк .
Для 6-ти секционного алюминиевого радиатора м будет равно 0,45*6=2,7 кг. Предположим, что Тк=80°С. а Тн=20°С. Время нагрева должно составлять 10 мин. В таком случае оптимальная мощность, которой должны обладать электрические тэны для радиаторов отопления будет составлять:
При этом учитывается, что теплоносителем является вода. С применением антифриза номинальная мощность тена для батареи отопления должна быть увеличена с поправкой 1,44 – 1,06*1,44=1,52 кВт .
Затем необходимо ознакомиться с правилами монтажа электрических тэнов для отопления дома.
Наружная оболочка должна всегда находиться в воде. Если этого не делать, тепло от спирали не будет компенсироваться низкой температурой воды. В результате ТЭН быстро выйдет из строя из-за перегрева. Поэтому тен для отопления дома монтируют в самой низкой точке радиатора. В таком случае он не будет находиться в возможной зоне формирования воздушных пробок.
Качество теплоносителя
Вышедший из строя ТЭН
Лучше всего использовать дистиллированную воду, так как она содержит минимальный % примесей. При нагреве они формируют на поверхности защитной оболочки слой накипи. Это приводит не только к потере эффективности работы устройства, но и является основной причиной коррозии.
Герметизация стыков
Во время установки тена в систему отопления нужно предварительно ознакомиться с инструкцией от производителя. Если в ней указано, что торцевые стыки электродов должны быть дополнительно герметизированы — это обязательно выполняется. В противном случае при попадании воды на поверхность нагревательной спирали повышается опасность для проживающих в доме. Ознакомившись с этими правилами можно приступать к установке тэна для отопления.
Не каждый тэн подходит для радиатора отопления. Следует выбирать только специальные модели с соответствующим монтажным диаметром.
Мастер-класс. Пример установки радиатора отопления своими руками
Рассмотрим алгоритм действий при подключении батареи к системе отопления.
Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.
Подготовка радиатора
Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой
Важно, чтобы отверстия получились максимально чистыми и сухими
Отверстие вытирается насухо
Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).
Переходник
Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).
Устанавливается «американка»Ключ для «американок»Используется ключ для «американок»
Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.
Установка заглушки
Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску
Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы
Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаски
Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.
Расширение трубы
Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.
Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.
Нанесение разметки
Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.
Черчение линии установки держателей
Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.
Установка нижнего крепления
Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.
Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.
Разметка для будущего штробирования стен
Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.
Штробирование
Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.
Подготовка трубок для подключения радиатора
Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.
Подключение трубопровода
Видео – Как установить отопительный радиатор
Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!
Врезка насоса в систему отопления
Вам нужно усилить приток горячей воды в вашу систему отопления? Наша компания предлагает услугу врезки насоса, которая поможет значительно улучшить работу вашей системы.
Наши специалисты быстро и профессионально проведут монтаж насоса в вашей системе отопления. Мы используем только качественные материалы, благодаря чему ваша система не только станет более эффективной, но и надежной.
Получить услугу врезки насоса в вашу систему отопления очень просто — оставьте заявку на нашем сайте, и наш менеджер свяжется с вами в ближайшее время. Мы обеспечим вам качество работы, гарантию на нашу услугу и разумную цену.
- Повышение эффективности системы отопления
- Качественные материалы и профессиональный монтаж
- Гарантия на нашу услугу и разумная цена
- Оставьте заявку на нашем сайте и получите качественную услугу врезки насоса в вашу систему отопления
Установка предохранительного клапана
Поэтому-то в конструкции и следует предусмотреть защиту в виде аварийного клапана.
Ошибка №12
Не ставьте стандартный взрывной клапан, как на бойлерах.
Вам нужен прибор с давлением срабатывания в 3 бара.
Рабочее давление стандартной чугунной батареи в центральной системе отопления – около 9 атмосфер (1бар=1атм). В нашей закрытой батарее в нормальном режиме обогрева оно будет не более 1,0-1,5 бар.
Для измерения давления, вместо одной из заглушек можно поставить небольшой манометр.
Вы в режиме реального времени сможете контролировать работу своей отопительной системы.
Ошибка №13
Нельзя направлять “подрывной” клапан в сторону стены, где стоит розетка с вилкой.
Для того, чтобы с него периодически не капала жидкость, предохранительный клапан можно перевернуть к верху. В этом случае будет преобладать высвобождение газов, а не воды.
Обвязка
Как было сказано ранее, существует две схемы отопления – с естественной циркуляцией теплоносителя и с принудительной движением теплоносителя. Если система с естественной циркуляцией, то без насоса функционировать она будет, хотя при этом ее теплоотдача будет на низком уровне, то система отопления с принудительным движением теплоносителя без циркуляционного насоса функционировать не будет. Несмотря на тот факт, что система с принудительной циркуляцией намного эффективнее, она имеет один существенный недостаток. Если пропадает электричество, то пропадает и тепло в доме. При естественной системе циркуляции после исчезновения электричества система отопления продолжает работать, хотя и менее эффективно. В любом случае, лучше тепла меньше, чем полное отсутствие такового. Именно поэтому, в условиях, когда довольно часто пропадает электричество, проектируют комбинированную систему отопления. В основе этой системы лежит отопительная схема естественной циркуляции теплоносителя, но в нее врезается циркуляционный насос. Это повышает не только эффективность работы такой системы, но и повышает надежность в целом.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Система с принудительной циркуляцией
Такая система не будет работать без циркуляционного насоса, что свидетельствует о ее невысокой надежности, несмотря на высокую эффективность.
Невысокая надежность такой системы связана еще и с качеством теплоносителя. Чем чище теплоноситель, тем дольше срок службы циркуляционного насоса. Чтобы обеспечить соответствующее качество теплоносителя, перед насосом обязательно устанавливается фильтр грубой очистки, чтобы снизить вероятность попадания в насос абразивных частиц в виде песка.
Установка циркуляционного насоса в систему с принудительной циркуляцией
С двух сторон циркуляционного насоса следует установить по шаровому крану, для того, чтобы можно было в любой момент снять насос для замены или для ремонта, не сливая из системы теплоноситель. Достаточно перекрыть краны и снять насос, открутив гайки крепления.
Система с естественной циркуляцией
Чтобы система отопления, работающая по такому принципу, сохраняла свою работоспособность при любых условиях, параллельно насосу устанавливается перемычка (байпас) с одним отсечным краном. Этот кран всегда закрыт, когда работает насос и система отопления работает в принудительном режиме.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Когда электричество отключается, кран на перемычке открывается, а один из кранов на насосе закрывается. В таком положении кранов система работает как гравитационная, с естественной циркуляцией теплоносителя.
Особенности монтажа
Если планируется установка циркуляционного насоса, следует позаботиться о том, чтобы место установки обеспечивало горизонтальное положение ротора
Не менее важно подумать о направлении потока теплоносителя, при этом на корпусе насоса с помощью стрелки указывается направление потока
Существуют насосы, которые способны работать в любых положениях, хотя любой насос можно расположить не только горизонтально, но и вертикально, но в таком случае его производительность падает процентов на 30. Выбирая модель насоса, необходимо учитывать все нюансы.
Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпаса
Выбор тэна
Какой тэн покупать? Естественно, он должен быть со съемным термостатом.
Есть специальные тены для батарей со встроенным терморегулятором. У них вся электрическая часть уже запрятана в изолированных кожух, а сверху выведено электронное табло или механическая крутилка.
Материал – нержавейка в чугунную батарею, медь – в алюминиевую. У меди больше ресурс работы в нержавеющих емкостях.
Страна производитель – Италия. Фирма Термоватт (Thermowatt) неплохо зарекомендовала себя на этом рынке (не реклама).
Ошибка №2
На китайских тэнах УЗО зачастую выбивает сразу, как только тэн привезли из магазина и окунули его в воду.
Поэтому с ними нужно быть осторожнее. Также при покупке не перепутайте форму тэна.
Ошибка №3
Трубки у него должны идти одна возле другой, а не расширяться в форме петли или подковы.
Последние идут в основном для заводских масляных батарей или бойлеров, а не радиаторов с водой. Они просто не пролезут в ниппель между секциями.
А сплющивать или сдавливать их нельзя. Иначе придется на вход добавлять трубу на 32мм и помещать тэн в нее.
Еще проверяйте расстояние между трубкой термодатчика и нагревательными трубками.
Ошибка №4
Между ними должно быть минимум 1,5мм и они не должны соприкасаться.
Рекомендуемое расстояние между самими нагревательными трубками – 3мм.
Куда врезать насос, на подучу теплоносителя или обратку?
В прошлой статье я затрагивал этот вопрос, здесь повторюсь и дополню. Практики считают, что нет принципиальной разницы, куда врезать циркуляционный насос на подачу теплоносителя или в обратку. Современные насосы для циркуляции не боятся напора и прекрасно работают и там и там.
Однако, на практике, чаще приходится ремонтировать, насосы, установленные на прямую подачу теплоносителя в системах с твердотопливными котлами отопления. Именно в них, происходит длительное закипание системы и выход из строя циркуляционного насоса.
Вернемся к теме статьи и посмотрим два варианта врезки циркуляционного насоса.
