Воздушный клапан для канализации: область применения, виды, правила монтажа и цена

В каких случаях необходимо устанавливать воздушный клапан?

Наличие определенных признаков говорит о проблемах работы канализационной системы. К основным относят:

1. Источение зловония.
2.Слабая шумоизоляция.

Клапан в системе водопровода выполняет определенные функции: Клапаны для воды, встроенные в сифонные устройства, служат преградой для зловонных испарений из системы канализации. Во время залпового слива воды, в трубах давление падает, вода из сифонного устройства высасывается. Тогда для запахов не остается препятствий, они проходят внутрь помещения. Зловоние из труб может возникнуть из-за малого размера сифона, либо во время долгого простоя санузла, когда вода из сифонов испарилась.

Воздушный клапан, установленный в системе, способствует уравнению давления окружающей среды с внутренним давлением труб. Устройство преграждает путь запахам из сифона, помогает им двигаться в сторону септиков либо коллекторов.

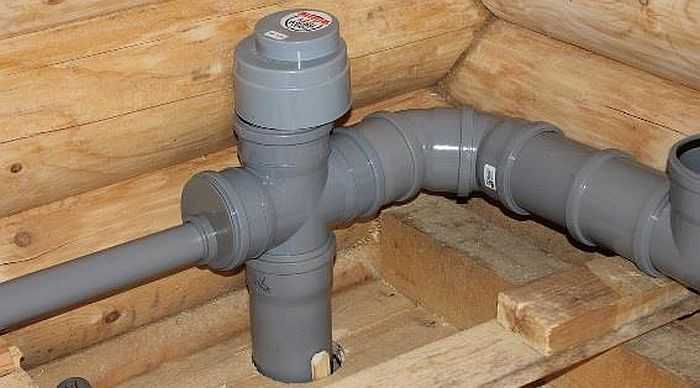

Установка воздушного клапана

Вентиляционный клапан для канализации можно устанавливать:

горизонтально;
вертикально;
под крышей или в помещении.

максимальным количеством

Более подробно можно рассмотреть конструкцию воздушного клапана на фото, и тогда все большая часть вопросов отпадет сама собой, поскольку наглядное изображение позволяет сразу же понять, как работает данное устройство.

Заключение

Правильно установленный вентклапан на канализацию улучшает ее работу и не дает возможность различным газам попадать в жилые помещения, нарушая тем самым комфортные условия проживания. Специалисты сходятся во мнении, что вентиляционный клапан дает возможность решить проблему вентиляции канализационной системы самым простым образом. Кроме того, это устройство является оптимальным решением для вентиляции домов, имеющих не более трех этажей, но его можно использовать и в больших домах: достаточно соединить несколько стояков, имеющих общий выход вентиляции, и смонтировать на нем канализационный вентиляционный клапан.

1653
Просмотры

Вентиляционная труба канализационной системы необходима для забора воздуха в область разрежения, создающегося при сливе жидкости. Через неё отводятся неприятные запахи из дома. Заменить фановый стояк способен воздушный клапан для канализации, имеющий многие преимущества эксплуатации. Его устанавливают внутри помещения, что исключает обледенение, а работающий механизм только на всасывание воздуха предотвратит выход неприятных запахов из системы.

Вкратце о работе канализационной системы

Прежде чем рассматривать устройство самого клапана — необходимо понимать, как правильно должна работать сама канализационная система. Принцип ее работы опишем вкратце.

Все трубы сточных вод (от раковины, ванной, душевой кабины, унитаза, стиральной и посудомоечной машины) подводятся к канализационному стояку (жидкость в который попадает самотеком). Это вертикально расположенная труба, которая проходит через весь дом. В нижней части стояк входит в центральный канализационный коллектор, по которому стоки поступают в очистные сооружения или выгребную яму.

Верхняя часть трубы — выходит через крышу, заканчиваясь выше уровня кровли (либо выходит в чердачное помещение). Она не закрывается заглушками сверху, а остается открытой. Задача этого отверстия — уравнивать атмосферное давление с давлением внутри трубы. Такая конструкция называется фановой трубой (про нее можно почитать отдельно). Она актуальна для любых построек высотой 2 этажа и больше.

В некоторых случаях установка фановой трубы невозможна, или не нужна. К примеру, если вблизи от выходного отверстия (на расстоянии менее 4 метров) располагаются окна или балконы — в этих помещениях будет слышен запах канализации.

Зачем нужен воздушный клапан для канализационного стояка?

Теперь разберемся, для чего нужен аэратор в системе канализации.

Работа описанной выше системы может нарушаться по таким причинам:

если при расчетах или монтаже была допущена ошибка (правила и стандарты — нормируются согласно СП 30.13330.2012, «Внутренний трубопровод и канализация»);
если поврежден сам стояк;
если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);
если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;
если фановая труба отсутствует.

Вентилируемый и невентилируемый (с клапаном) стояк

При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.

Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).

Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу). Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.

Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению плесени в ванной. Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.

Решением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.

Виды

Запирающие клапаны делят обычно на три категории:

Кинетический, или антивакуумный клапан. Этот прибор может функционировать лишь с низким давлением, выравнивая его падения. Такой прибор идеален, чтобы поставить его в трубы с сечением в 50 мм.
Автоматические конструкции. Они не годятся для канализационных сетей многоквартирных домов, поскольку не осиливают больших масс воздуха в системе. При резком падении давления из-за слива он не выдержит. Пригодится такое устройство только для малогабаритных канализационных систем, например в маленьких частных домах.
Комбинированный клапан сочетает в себе конструктивные элементы от устройств из первых двух групп. Как правило, такие устройства встраивают на стояки с окружностью в 110 мм, но иногда их используют и для 50-мм участков.

Особенности конструкции, способа расположения (на стояке или лежаке) и диаметра труб, на которые может потребоваться установить клапан привело к появлению нескольких разновидностей конструкции аэраторов. Наиболее распространенными из них стали:

Приемные аэраторы. Их врезают перед входным насосом системы на лежак. В схему клапана добавлена сеточка, фильтрующая воду и отсекающая твердые соринки. Диаметр узла – 20 см.
Шаровые аэраторы. Они спроектированы для лежащих труб небольшого сечения. Название отражает особенности конструкции: запорным элементом является шарик, прижатый пружиной.
Межфланцевые клапаны устанавливают как в стояках, так и в лежаках. Они наиболее компактны. Затвор является пластинкой, диаметр устройства – от 5 до 70 см.
Обратные воздушные клапаны. Запорным инструментом в них выступает золотник. Недостаток аэраторов крупного диаметра с такой конструкцией – быстрый износ золотника сильными ударами. Поэтому желательно выбирать модели, снабженные демпфером.

Большинство воздушных клапанов односторонние. Они обеспечивают поступление воздуха в трубу при падениях давления. Но существуют и аэраторы комбинированного действия, которые могут не только поднять давление при падении, но и сбросить избыток давления, выпустив часть газа из трубы. Такие устройства запрещено ставить внутри дома, их можно устанавливать только на крыше, в специальном блоке.

По размерам аэраторы существуют в двух вариантах, приспособленных для установки на трубу диаметром в 50 мм и стояк в 110 мм. В последнее время появились устройства и нестандартных размеров: 100 мм и 75 мм.

Если в канализационной системе использованы нестандартные трубы, а найти аэратор нужного диаметра в продаже не удается, можно выполнить монтаж с помощью переходника.

Образцы

Давайте исследуем несколько устройств от разных производителей и попробуем понять, оправдывают ли какие-то объективные характеристики колоссальный разброс цен между ними.

Клапан отечественного производства.

Параметр	Значение
Диаметр	110 мм
Пропускная способность	Не указана
Розничная цена	169 рублей

Польский аналог российского клапана — аэратор Capricorn 110 мм.

Параметр	Значение
Диаметр	110 мм
Пропускная способность	8,13 л/с
Розничная цена	931 рубль

Изделие от немецкой компании Ostendorf.

Параметр	Значение
Диаметр	110 мм
Пропускная способность	Не указана
Розничная цена	1701 рубль

Как несложно заметить, производители не приводят ни одной характеристики, которая бы объясняла пяти-, а то и десятикратную разницу в ценах.

Если вдумчиво изучить описание на сайтах производителей, то можно заметить, что клапан от «Остендорф» изготовлен из полипропилена, в то время как материал российского и польского клапанов — поливинилхлорид. Однако особенности полипропилена — большая жесткость и более высокая температура плавления — в нашем случае не дают никаких преимуществ.

Если читателю интересна субъективная оценка — лично я не заметил никакой разницы между отечественными и импортными устройствами в плане качества. Незначительные претензии к поверхности пластика (заусенцы, легко убирающиеся ножом) в расчет можно не брать.

Алгоритм установки

Монтаж вакуумной запорной арматуры производится по следующему алгоритму:

следует выбрать место для подключения клапана;
необходимо проверить герметичность устройства;
произвести установку.

Как проверяется герметичность

Существует несколько способов как проверить противовакуумный затвор без использования специального оборудования, то есть в домашних условиях:

необходимо наполнить клапан воздухом (для этого можно использовать велосипедный насос), предварительно обработав поверхность затвора мылом. Появившиеся пузырьки покажут место, где нарушена герметичность;
наполненное воздухом устройство помещается под воду, появление пузырьков воздуха засвидетельствуют нарушение герметичности;
налить в затвор воду, если он герметичен, то она не будет вытекать из клапана.

Как правило, клапаны проверяются непосредственно производителем, о чем свидетельствует запись в паспорте устройства. Если приобретается модель неизвестного китайского производителя, то лучше провести проверку герметичности одним из описанных выше способов.

Установка

После выбора места и проверки на герметичность приступают к установке. Она зависит от конструктивных особенностей затвора, он может быть:

фланцевый, в этом случае производится соединение при помощи болтов;
резьбовой, на трубе потребуется нарезать резьбу;
раструбный, соединение производится при помощи специального резинового манжета. Этот вариант подключения несмотря на то, что наиболее простой, обеспечивает необходимую надежность.

Для герметичности в месте подключения рекомендуется использовать герметик на силиконовой основе.

Порядок установки следующий:

необходимо полностью отключить дом или квартиру от водоснабжения;
подготовить трубу для установки, нарезать резьбу если, необходимо или установить специальное колено (переходник);
произвести установку соответствующим способом;
проверить стык на герметичность.

Напоминаем, что в процессе эксплуатации вакуумный клапан для канализации необходимо периодически чистить, этим вы существенно продлите срок его службы.

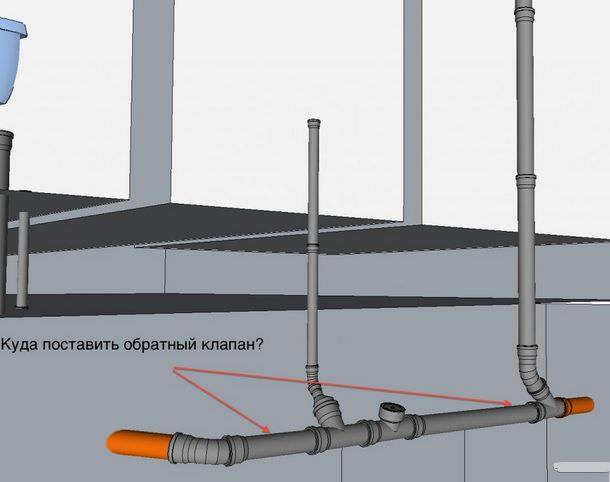

Где ставить

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д., она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пока чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

В квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе , можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

Существующие виды

Принцип работы всех аэраторов одинаков, но их внутреннее устройство, размеры и внешний вид могут отличаться.

Различие по размеру

Воздушные клапаны производят разных размеров. Самыми ходовыми для домашней канализации являются устройства диаметром 110 мм и 50 мм.

Размер аэратора влияет на место его установки:

Изделие диаметром 110 мм устанавливают на канализационный стояк, выходящий из здания внутрь чердачного помещения. Как вариант, клапан 110 мм можно крепить на дополнительном стояке внутри санузла при условии, что второй аэратор диаметром 110 мм будет установлен на чердаке.
Клапан диаметром 50 мм способен обслужить один или два сантехнических прибора и его установка выполняется на канализационную трубу непосредственно возле них. Монтаж 50 мм аэратора обязателен при переходе трубы из одного диаметра в другой или при большой длине горизонтального трубопровода. В последнем случае должен быть выдержан правильный уклон, иначе работа аэратора будет невозможна.

Ещё выбор места монтажа определяет вид изделия, если, точнее, то функциональность его механизма.

Различие по видам

Кроме размеров, аэраторы бывают разных модификаций. Это надо учесть не только при выборе изделия, но и во время монтажа.

Особенности срабатывания механизма клапана, разделяет изделие на следующие виды:

Аэраторы могут работать с горизонтальными и вертикальными трубопроводами, что требуется учесть при выборе подходящей модели.

Различие по конструкции механизма

В зависимости от рабочего механизма, воздухозаборные изделия разделяют на несколько типов:

Приёмный тип механизма работает на горизонтальном трубопроводе. Если есть перекачивающее оборудование, то вакуумный аэратор ставят перед насосом. Благодаря встроенному фильтру задерживаются твёрдые фракции, приносящие вред трубам.
Межфланцевую конструкцию относят к примитивному типу. Клапан монтируют между двумя концами разрезанной трубы диаметром 110 мм. За счёт фланцев достигается герметичность соединения.
Шаровым механизмом оборудован клапан, предназначенный для установки в горизонтальные трубопроводы, диаметром 50 мм. Такое название механизма пошло от шарикового затвора, находящегося внутри корпуса.

Аэраторы, оборудованные поворотным или лепестковым механизмом, не устанавливают на стояки канализаций, имеющие большой диаметр трубы. Это связано со слабыми золотниками, которые часто ломаются.

Основные рекомендации по установке

Установка вентиляционного клапана может осуществляться:

вертикально;
горизонтально;
на чердаке или в помещении.

Всё зависит от конструкции и способа монтажа. Существующие рекомендации по клапану на неотапливаемом чердаке включают утепление стояка, при этом сам клапан утеплять нет надобности, т. к. воздушная прослойка между крышкой и корпусом служит хорошим теплоизолятором.

Для предохранения подвижной мембраны от попадания влаги и грязи, нарушающих герметичность конструкции, клапан устанавливается на 30 и более сантиметров выше верхней самотёчной трубы с подключенными санитарными приборами на расстоянии не менее 20 сантиметров от ближайшего сифона. При установке клапана в ванной или туалете, специалисты советуют особенно тщательно контролировать возможность свободного доступа воздуха. Нужно помнить, что вода обладает повышенной эжекторной способностью, увлекая за собой воздух в 25 раз больше своего объёма.

Правила выбора

Что необходимо учесть, отправляясь в магазин за воздушным клапаном?

Вакуумный клапан

Вот перечень основных моментов:

Ориентация канализационной системы.
Вид приспособления: мембранный, комбинированный, рычажный, вакуумный, цилиндрический. С шаровым или поворотным механизмом.
Номинальное давление.
Размер устройства и способ монтажа.
Материал изготовления и его прочность.
Возможность ручной регулировки устройства в случае его поломки. Если заслонку заклинит в положении «закрыто», может сорвать гидрозатворы.
Конструкция должна иметь узел, который предотвратит проникновение грызунов из канализации в помещение.

Аэратор — не самое внушительное капиталовложение для дома, к тому же не требует дорогостоящих работ по монтажу. Его эффективность в устранении запахов и необходимость установки не вызывает сомнений.

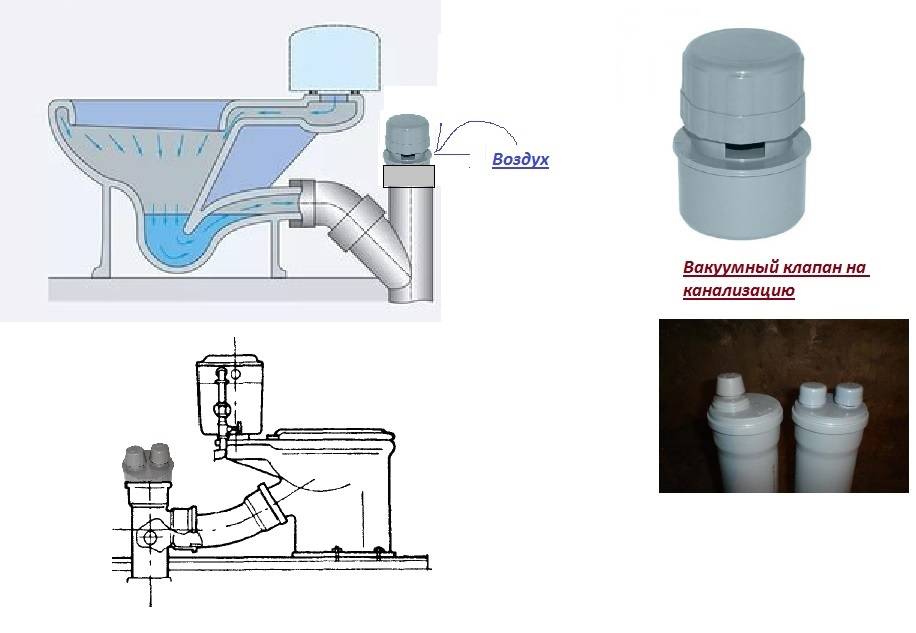

Устройство и принцип работы фанового клапана

Теперь рассмотрим, как устроен и как работает воздушный вентклапан для канализации.

Фановый клапан имеет следующее устройство:

Корпус, имеющий сбоку отверстие (через которое и поступает воздух). Выпускается из полимерного материала (полипропилена или ПВХ).

Съемная крышка. Необходима для разборки аэрационного клапана (для чистки или ремонта).

Шток или мембрана. Выполняются из резины.

Уплотняющая прокладка из резины. Ограничивает ход штока, герметизирует конструкцию.

Работает вакуумный вентклапан для стояка следующим образом:

когда давление внутри трубы одинаково с атмосферным (или слегка его превышает) — клапан закрыт;

когда вода (из унитаза, стиральной машины, крана) попадает в сток — внутри трубы возникает разряжение, смещает шток (мембрану), и открывает клапан;

поступающий через клапан воздух уравнивает давление, после чего шток (мембрана) возвращаются на седло (клапан закрывается).

Плюсы и минусы применения

Из преимуществ использования канализационного аэратора:

возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);

возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше).

Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.

В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).

Устройство и принцип работы воздушного клапана канализации

Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.

О технических характеристиках (диаметре) и производителях

Основными техническими характеристиками канализационного аэратора являются:

Диаметр. По этому параметру выбирается модель под диаметр трубы.

Пропускная способность (сколько воздуха пропустит за единицу времени).

По диаметру изделия могут быть 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки для отдельных приборов. Изделия диаметром 110 мм — предназначаются для монтажа на сам стояк.

Вентиляционный клапан на стояке

Устройства некоторых клапанов выполнены таким образом, что они подходят сразу для нескольких диаметров (имеют ступенчатый патрубок). К примеру, модель HL900N может использоваться для труб диаметром 50, 75 или 110 мм. Для монтажа на трубы другого диаметра (32, 40 мм) могут применяться переходники.

Что касается пропускной способности: выше уже говорилось, что на 1 л/с воды может потребляться 25 л/с воздуха. Производительность клапанов — от 7-8 л/с (для HL903 и Minivent) и до 32-37 л/с (для HL900N).

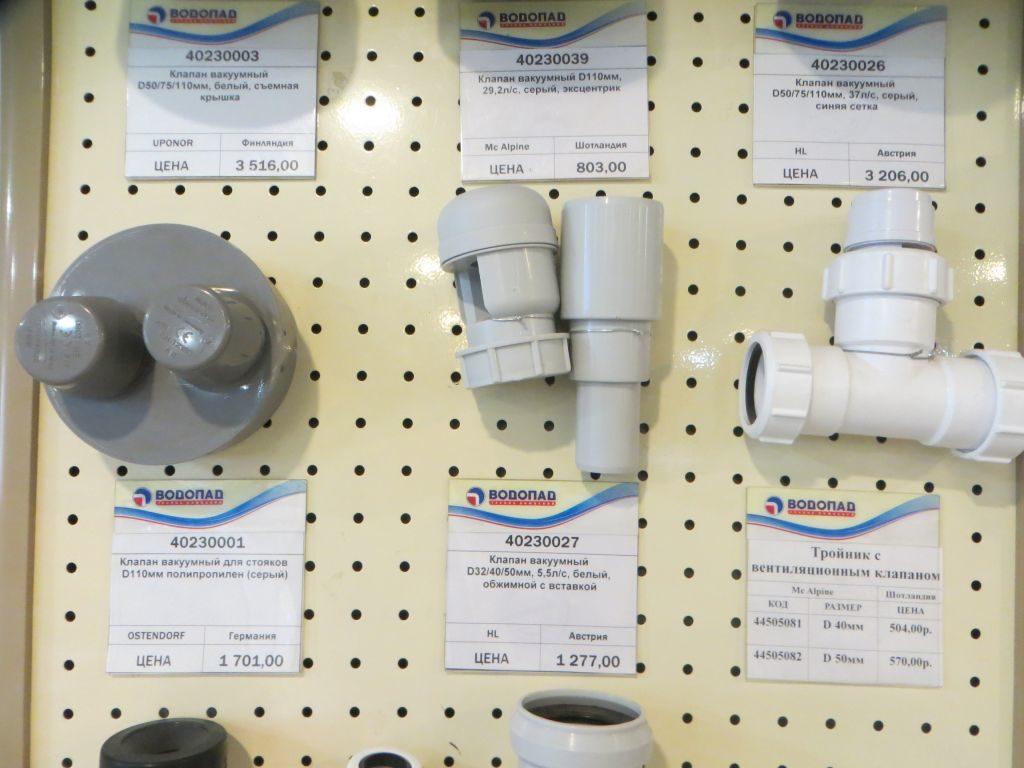

На российском рынке представлена продукция примерно десятка производителей. Приведем несколько конкретных брендов:

HL (австрийская фирма, ее продукция — самая дорогая).
McAlpine (Макальпин, английская фирма, среднеценовой сегмент).
Wavin (польский производитель, среднеценовой и дорогой сегмент).
Европласт (украинский бренд, дешевый сегмент).

Где устанавливается фановый аэратор?

Вентиляционный клапан можно установить двумя способами (по месту расположения):

Для стояка. В этом случае он располагается на верхней его части, которая может либо выводиться на чердак, либо располагаться прямо в помещении (санузле).

Для отдельного прибора (допустим, для стиральной машины).

Правила эксплуатации и обслуживания

Для обслуживания воздушного клапана, его периодической очистки, а также визуального контроля общего состояния канализационного устройства, сверху имеется специальная крышка на удобной резьбе. Кроме всего прочего, необходимо обеспечить герметичность соединения крышки с корпусом, что обеспечивается надежной резиновой прокладкой.

Установка воздушного клапана — не самое шикарное вложение в дом или квартиру и не требует дорогостоящих монтажных работ профессионалов. Тем не менее, высокая эффективность такого простого устройства в устранении канализационных запахов и стабилизации давления в трубопроводе, а также необходимость его установки сегодня не вызывает ни малейших сомнений ни у профессионалов, ни у обычных людей.

Условия для монтажа клапана

Чтобы клапан служил долго и качественно выполнял работу, следует придерживаться определенных правил установки:

Воздушный клапан может устанавливаться только в постоянно отапливаемых зданиях.
Клапаны должны располагаться в зоне досягаемости, чтобы в случае необходимости ремонта, не надо было разбирать канализацию.
Если в помещении имеется напольная решетка, то прибор должен быть удален от пола более чем на тридцать пять сантиметров.
Клапан монтируется в систему в месте, которое выше прохождения стоковых вод в стояк на десять сантиметров, во избежание попадания нечистот в клапан.
Устройство монтируется точно вертикально в раструбном элементе канализации, который имеет прямую линию, от сифона клапан располагают не ближе 20 сантиметров.

Устройство аэраторов

Устройство этих приборов предельно простое, все состоят из нескольких частей:

корпус, выполненный из ПВХ;
для обеспечения подачи воздуха при уменьшении давления — входное отверстие;
клапан, представляющий собой задвижку. Устроен таким образом, что при повешенном давлении входное отверстие закрыто. При создании разряжения, входное отверстие открывается;
Уплотнительные прокладки для обеспечения надёжной герметизации входного отверстия;

При установке надо помнить, что аэрационные клапана нельзя устанавливать на улице, во избежание замерзания. Необходимо устанавливать только лишь в помещениях или на чердаке.

Установка

Большей частью в частных домах и квартирах ставят пластиковую канализацию. Воздушные клапана тоже подбирают из того же материала — ПВХ или полипропилена. Как и любые изделия для канализации, они имеют на конце раструб с уплотнительной резинкой. Вся установка заключается в том, чтобы надеть на подготовленную трубу устройство. Все.

Для надежности, предварительно можно промазать место стыка сантехническим герметиком, но и без этой меры соединение герметичное (про нормальном качестве трубы и устройства).
