Как установить вакуумный клапан на канализацию

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

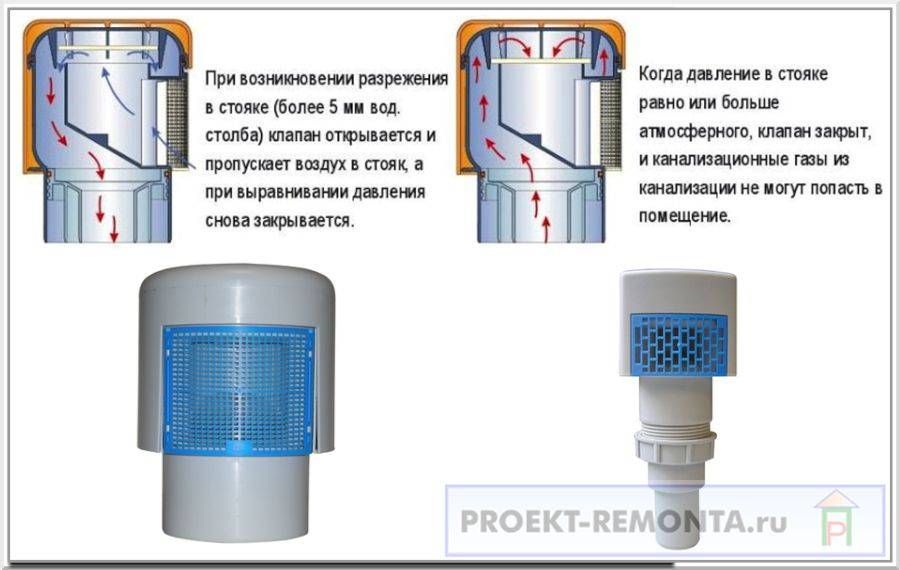

Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.

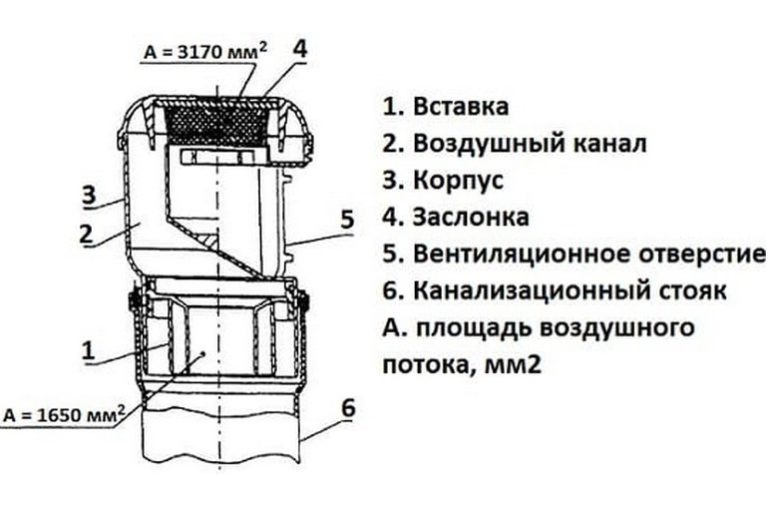

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.

Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Отличия в устройстве различных моделей клапанов носят непринципиальный характер.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана. И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

• На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
• Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Монтаж воздушного клапана

Куда поставить канализационный клапан

Устанавливают воздушный клапан на канализацию следующим образом.

Устройство можно разместить на чердаке или в помещении дома. Вариантов монтажа два:

1. Одно изделие устанавливают на общий канализационный стояк.
2. На каждый прибор сантехники можно поставить отдельное вакуумное устройство.

Это необходимо для того, чтобы в аварийной ситуации его не залило сточными водами. Подсоединить изделие можно напрямую в трубу, а также сбоку с помощью тройника или отвода. При этом необходимо следить за тем, чтобы соединение было герметичным, иначе воздух из канализации проникнет в дом.

В помещении, где устанавливают это устройство, температура всегда должна быть выше 0 градусов. В противном случае возможно примерзание штока или мембраны — и тогда клапан не будет эффективно работать.

Где ставить

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д., она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пока чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

Установка душевой кабины своими руками описана тут.

В квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

Ставить желательно выше основной канализационной трубы

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы септика нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе автономных очистительных станций, можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

Где поставить воздушный клапан для канализации в частном доме

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

Вакуумная канализация на несколько домов

Совершенно необязательно устанавливать рассматриваемую систему канализации на один дом. Устройство системы позволяет установить ее сразу на несколько домов, что еще более упростит ее обслуживание и сократит расходы на монтаж канализации.

Если вы решили установить вакуумную канализацию на несколько домов, то в первую очередь вам придется составить план и произвести расчеты необходимой мощности системы. Мощность рассчитывается исходя из того, какое количество санитарно-гигиенических устройств, планируется использовать в отдельно взятой системе канализации. Кроме этого немаловажен вопрос о том, имеется ли в коттеджном поселке возможность вывода системы канализации в централизованную систему. В случае, если такой возможности нет, то проект по устройству системы будет более сложным, так как канализацию придется делать автономной, а нечистоты собирать в септик откуда они по мере накопления откачиваются и вывозятся.

Стоит отметить, что при организации вакуумной канализации на несколько домов на систему монтируется специализированное оборудование, которое позволяет осуществлять мониторинг работы системы и ее управление при помощи специального программного обеспечения. Благодаря этому вы всегда будете в курсе того, какая нагрузка возлагается на сеть, насколько успешно она функционирует, какие возможные проблемы могут возникнуть в ближайшее время. Таким образом, никаких «сюрпризов» от вакуумной канализации просто не последует, так как все будет находиться под полным вашим контролем.

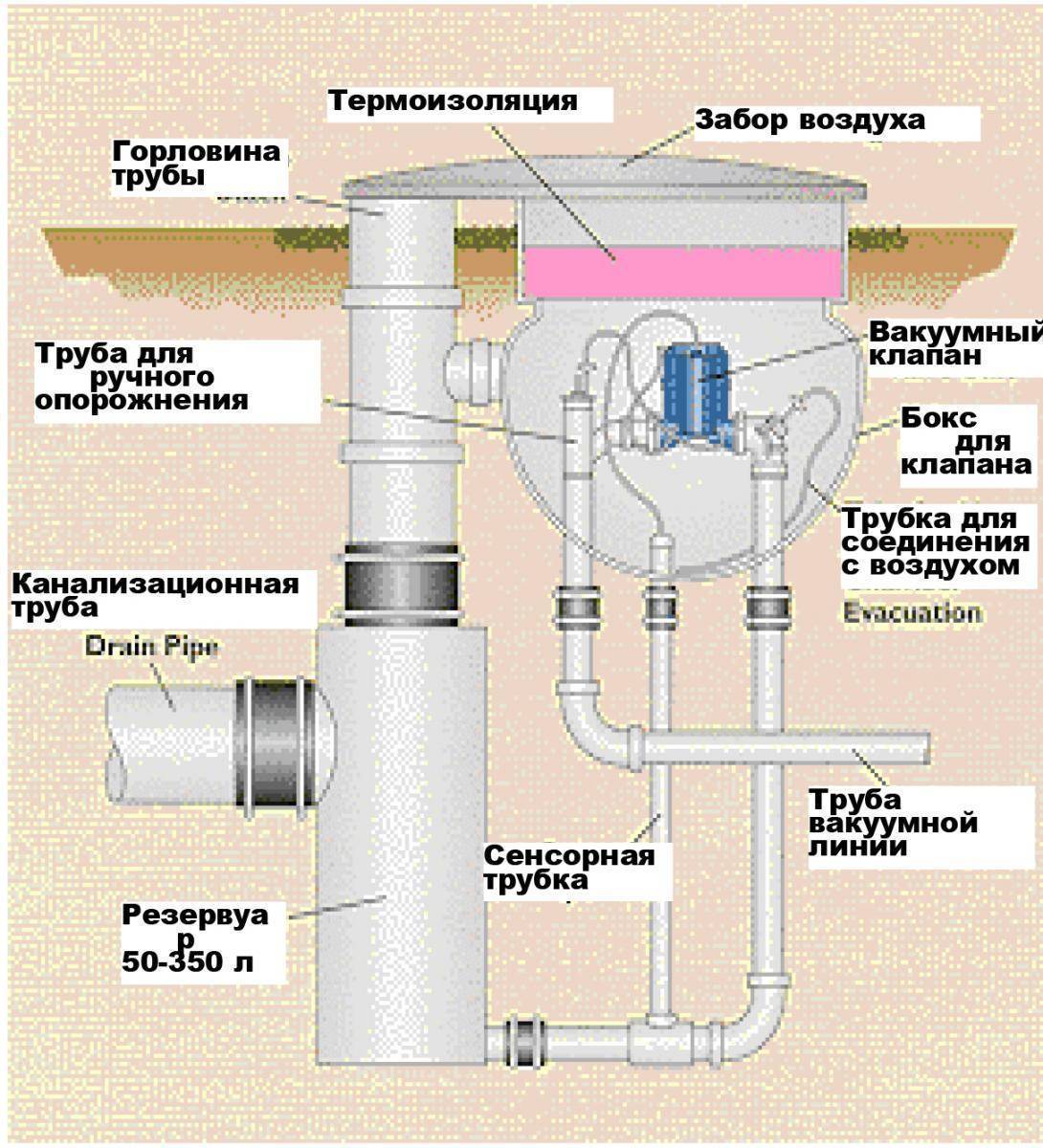

Система вакуумной канализации Flovac

Монтаж вакуумных клапанов

Установка вакуумного клапана производится в несколько этапов:

Выбор места

Вакуумный клапан рекомендуется устанавливать:

выше места подключения к канализации сантехнических приборов. В этом случае аэратор может максимально точно и быстро выполнять свои функции;

Расположение клапана относительно места подключения сантехники

• в помещениях, оборудованных отличной вентиляцией. В частном доме устройство можно установить на хорошо проветриваемом чердаке. В квартирах аэраторы устанавливаются непосредственно в ванной или туалетной комнате, при этом помещение дополнительно оснащается вытяжкой;
• температура воздуха в помещении, где устанавливается вакуумный клапан, не должна опускаться ниже 0ºС. Меньшая температура способна повредить устройство или полностью прекратить его работоспособность;
• в вертикальном положении. Если на трубе не предусмотрено участка, рекомендованного для установки клапана, то производится врезка специального колена, являющегося переходником;

Специальное колено для установки аэратора

если в ванной или туалете на полу расположен сливной трап, то устройства требуется установить как можно выше. Минимальное расстояние от пола до клапана составляет 35 см.

Проверка герметичности

Перед установкой клапана рекомендуется проверить устройство на герметичность. Как проверить вакуумный клапан? Сделать это в домашних условиях можно несколькими способами:

• устройство наполняется воздухом и обрабатывается мылом. При наличии трещины на корпусе устройства или иной негерметичной составляющей на поверхности появятся пузырьки воздуха. Наполнить устройство воздухом можно любым, например, велосипедным насосом;
• вместо мыла клапан можно поместить в воду. Если устройство не герметично, то на поверхности воды появятся пузырьки воздуха;
• наполнить клапан водой. При наличии негерметичных соединений или трещин на корпусе устройства вода будет вытекать.

Монтаж клапана

После того, как проведена проверка устройства на герметичность, можно приступать к установке клапана.

Монтаж клапана, в зависимости от конструкции устройства, осуществляется:

1. при помощи резьбового соединения. На клапане и подготовленном участке трубы нарезается резьба, которая впоследствии обрабатывается герметиком для исключения протечки соединения;
2. в раструб, то есть при монтаже устройства используется специальная резиновая манжета, герметизирующая стык и соединяющая устройство с канализационной трубой.

Устройство для установки в раструб

Монтаж клапана осуществляется по схеме:

1. отключается водоснабжение квартиры или загородного дома;
2. если подходящего участка трубопровода нет, то производится врезка специального переходника, представленного выше;
3. выбранным способом устанавливается вакуумный клапан;
4. проверяется герметичность стыка оборудования и канализационной трубы.

Вакуумный клапан, установленный в загородном доме

Вакуумный клапан позволяет решить большое количество проблем, связанных с канализацией. Чаще всего устройство монтируется в небольших частных домах, где установка фанового стояка не возможна

При выборе аэратора требуется обратить внимание на ряд факторов

Алгоритм установки

Монтаж вакуумной запорной арматуры производится по следующему алгоритму:

• следует выбрать место для подключения клапана;
• необходимо проверить герметичность устройства;
• произвести установку.

Рекомендации по выбору места

При выборе места установки необходимо принять во внимание следующие советы:

• клапаны следует подключать на большей высоте, чем подключен шланг от сантехнического устройства. В этом случае можно гарантировать стабильную и надежную работу вакуумного запора;
• помещения, где производится установка, должны иметь хорошую вентиляцию. То есть, если это чердак частного дома, он должен быть проветриваемым. Когда местом включения являются ванная комната или туалет, их необходимо оснастить вытяжкой;
• вакуумная запорная арматура не переносит охлаждения, поэтому в помещении, где она установлена, температура не должна опускаться ниже точки замерзания воды (0°С). При несоблюдении этого правила устройство с большой вероятностью потеряет работоспособность или может полностью выйти из строя;
• клапан должен быть установлен вертикально. В том случае, если в выбранном месте труба проложена горизонтально, в нее необходимо врезать колено. Ниже продемонстрировано фото, где применяется подобное решение.

Врезанное в трубу колено, позволяющее установить вакуумный запор вертикально

Считаем необходимым обратить внимание на следующий момент: клапан необходимо устанавливать в таком месте, чтобы к нему всегда был обеспечен доступ на случай, если потребуется произвести ремонт или ручной (принудительный) запуск устройства. Это также необходимо для профилактического обслуживания (своевременная очистка устройства)

Как проверяется герметичность

Существует несколько способов как проверить противовакуумный затвор без использования специального оборудования, то есть в домашних условиях:

• необходимо наполнить клапан воздухом (для этого можно использовать велосипедный насос), предварительно обработав поверхность затвора мылом. Появившиеся пузырьки покажут место, где нарушена герметичность;
• наполненное воздухом устройство помещается под воду, появление пузырьков воздуха засвидетельствуют нарушение герметичности;
• налить в затвор воду, если он герметичен, то она не будет вытекать из клапана.

Как правило, клапаны проверяются непосредственно производителем, о чем свидетельствует запись в паспорте устройства. Если приобретается модель неизвестного китайского производителя, то лучше провести проверку герметичности одним из описанных выше способов.

Установка

После выбора места и проверки на герметичность приступают к установке. Она зависит от конструктивных особенностей затвора, он может быть:

• фланцевый, в этом случае производится соединение при помощи болтов;
• резьбовой, на трубе потребуется нарезать резьбу;
• раструбный, соединение производится при помощи специального резинового манжета. Этот вариант подключения несмотря на то, что наиболее простой, обеспечивает необходимую надежность.

Для герметичности в месте подключения рекомендуется использовать герметик на силиконовой основе.

Порядок установки следующий:

• необходимо полностью отключить дом или квартиру от водоснабжения;
• подготовить трубу для установки, нарезать резьбу если, необходимо или установить специальное колено (переходник);
• произвести установку соответствующим способом;
• проверить стык на герметичность.

Напоминаем, что в процессе эксплуатации вакуумный клапан для канализации необходимо периодически чистить, этим вы существенно продлите срок его службы.

Рекомендации по выбору аэратора

В канализационных системах аэраторы играют важную роль в поддержании оптимальных условий для микроорганизмов, которые разлагают отходы. При выборе аэратора необходимо учитывать следующие особенности:

• Пропускная способность — выбирайте аэратор, который может обработать достаточный объем сточных вод, соответствующий потребностям вашей канализационной системы.
• Тип аэратора — выбирайте аэратор в зависимости от типа канализационной системы, которую вы имеете. Некоторые системы могут быть чувствительными к определенным типам аэраторов.
• Износоустойчивость — важным фактором при выборе аэратора является его износостойкость. Выбирайте аэраторы, которые могут прослужить дольше.
• Размер и конфигурация — убедитесь, что аэратор, который вы выбрали, подходит для вашей канализационной системы с точки зрения размера и конфигурации.

Если вы не уверены, какой аэратор лучше подходит для вашей канализационной системы, обратитесь к специалистам в этой области. Они могут помочь вам выбрать аэратор, который будет оптимальным для вашей ситуации.

Канализационный аэратор: принцип работы

При залповом сбросе, когда единовременно сливается много жидкости, в канализации существенно повышается давление. Когда жидкость выходит из локальной ветки и подходит к центральному стояку, вакуум в трубопроводе приводит к срыву гидрозатворов, вследствие чего неприятный канализационный запах попадает в квартиру.

Чтобы избежать подобной неприятности, на стояк монтируется вентиляционная труба, выводящаяся на крышу.

Однако у данного метода существуют весомые недостатки:

• вентиляционная труба может засориться;
• есть вероятность нарушения целостности кровельной поверхности при монтаже;
• в старых зданиях достаточно часто нет возможности использования подобной вентиляции.

Поэтому чаще всего используется канализационный аэратор. Одновременно со снижением давления осуществляется воздействие на мембрану, в результате чего открывается канал.

Через него проходит воздух, что позволяет стабилизировать уровни давления. После ухода воды и стабилизации давления клапан самостоятельно закрывается, что не позволяет запахам попасть в дом.

Сфера применения

Канализации, не оборудованные вентиляционной системой. Если нет возможности оборудовать трубопроводную сеть вентиляцией, устанавливают клапаны. Подходит для защиты от запахов из труб раковины, унитазов, где большой напор воды может вызвать дисбаланс давления в трубах и высасывание из гидрозатвора жидкости.

Длинные участки канализационной трассы, расположенные горизонтально, и имеющие много врезок сантехники, чаще подвергаются мощному сливу воды. К примеру, туалеты в общественных помещениях. Чтобы не вывести из строя работу гидрозатвора, через несколько пунктов с сантехническими приборами, монтируют клапаны.

В случае, когда трубы находятся в удалении от стояка, угол наклона центральной трубы превышает значение высоты гидрозатворного механизма.

Воздушный клапан облегчает монтажные работы во время прокладки канализационной сети в собственных домах, экономя силы и время на оборудование системы вентиляции.

В многоквартирный сооружениях, аэраторы применяют в качестве дополнительного оборудования системы трубопровода, для обеспечения его оптимальной работы.

Из чего состоит аэратор. Устройство аэратора состоит:

• — из корпуса пластикового, имеющего отверстие сбоку.
• — из крышки, легко снимаемая при необходимости.
• — из штока либо резиновой мембраны.
• — из прокладки, служащей уплотнителем соединений, служит для обеспечения герметичности и предотвращает сдвигание штока.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор Да 25.93%

Нет 74.07% Проголосовало: 27

Мне нравится1Не нравится

В каких случаях необходимо устанавливать воздушный клапан?

Наличие определенных признаков говорит о проблемах работы канализационной системы. К основным относят:

• 1. Источение зловония.
• 2.Слабая шумоизоляция.

Клапан в системе водопровода выполняет определенные функции: Клапаны для воды, встроенные в сифонные устройства, служат преградой для зловонных испарений из системы канализации. Во время залпового слива воды, в трубах давление падает, вода из сифонного устройства высасывается. Тогда для запахов не остается препятствий, они проходят внутрь помещения. Зловоние из труб может возникнуть из-за малого размера сифона, либо во время долгого простоя санузла, когда вода из сифонов испарилась.

Воздушный клапан, установленный в системе, способствует уравнению давления окружающей среды с внутренним давлением труб. Устройство преграждает путь запахам из сифона, помогает им двигаться в сторону септиков либо коллекторов.

Вакуумный клапан для канализации: принцип действия + установка фанового клапана

Неприятный запах, исходящий из канализации — довольно частое явление в наших домах и квартирах

Поэтому важно знать, что существует легкий способ улучшить ее работу, не прибегая к капитальному ремонту

Вакуумный клапан для канализации (или как еще его называют воздушный клапан, аэратор, вентиляционный канал, фановый клапан) позволяет усовершенствовать систему, а в некоторых случаях даже отказаться от сооружения фанового вентиляционного стояка.

В нашем материале мы расскажем об устройстве и назначении аэратора, а также о том, как самостоятельно провести его установку в систему канализации.

Состав устройства и принцип работы

Конструкция вакуумного клапана

Конструкция вакуумного клапана проста и состоит из нескольких элементов:

• шток, который является основной частью устройства и служит для открытия или закрытия бокового отверстия
• пластмассовый корпус с боковым отверстием для впуска воздуха
• в некоторых изделиях вместо штока применяется резиновая мембрана
• прокладка из резины для обеспечения герметичности регулирующего элемента
• крышка для защиты штока и ревизии состояния изделия

Воздушный канализационный клапан выпускается, как правило, двух размеров:

• 110 миллиметров — для общего канализационного стояка
• 50 миллиметров — для подсоединения к отдельным сантехническим приборам

Принцип действия данного устройства заключается в следующем. При одновременном сливе воды из сантехнических приборов, особенно в больших многоэтажных домах, в канализационном стояке создается разряжение воздуха. То есть сначала под действием мощного потока воды давление резко возрастает, а затем в таком же стремительном темпе падает. Если общая труба не вентилируется или вообще не установлена, то шток (мембрана) воздушного клапана открывает боковое отверстие, и в стояк поступает воздух. Затем, когда давление нормализуется, устройство снова возвращается в первоначальное состояние, то есть закрывается.

Таким образом, воздушный клапан контролирует давление канализационного стояка и при необходимости его регулирует.

При этом он защищает гидрозатворы сантехнических приборов от опустошения и проникновения в помещение неприятных запахов из системы канализации.

Обратный клапан как защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.

Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.

Где можно установить обратный клапан?

Пример установки обратного канализационного клапана

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.

В продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды. Клапан для унитазов или фановых труб

Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему

Принцип действия клапанов, предотвращающих обратный ток жидкости

Установленный клапан на канализационной трубе

Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.

В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.

Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.

Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.

Правила установки

Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.

Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.

Обратный клапан на канализационной трубе

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
• В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.

Установка вакуумного клапана: основные правила

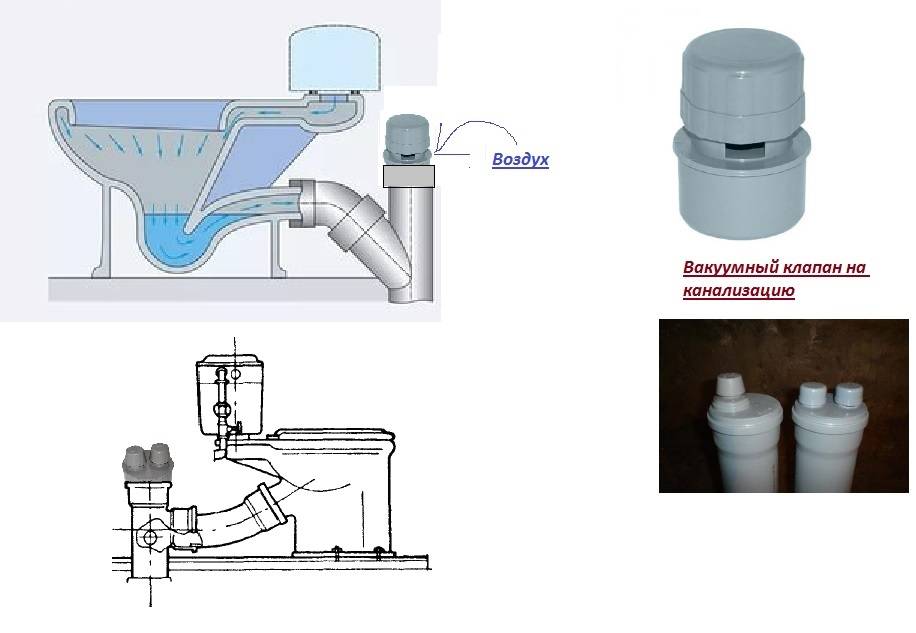

Воздушный элемент диаметром и 110 мм, и 50 мм на сантехнику и фановую трубу можно установить самостоятельно. Но для выполнения работ грамотно нужно соблюдать определенные правила.

Вот основные из них:

• Монтаж воздушного клапана стоит проводить в самом узком месте трубопровода;
• Увеличивать внутренний диаметр вентиляционного стояка категорически запрещено;
• Механизм диаметром 50 мм необходимо монтировать только после подключения всех сантехнических точек;
• Цилиндрический вакуумный клапан нужно монтировать в самой высокой точке коллектора относительно расположения всех сантехнических приборов;
• Если в канализации имеется сливной трап, то нужно расположить аэратор на высоте минимум 35 см от пола. Иначе в устройство при единоразовом залповом сливе попадёт сточная вода;
• Устройство диаметром 110 мм необходимо монтировать только в помещении. Его вывод на улицу запрещен.
• Установка канализационного элемента допускается в доме этажностью до 3 этажей;
• Все модели вакуумных комплектующих монтируют только в вертикальном положении.

Для установки аэратора существует и ряд запретов. Они выглядят так:

• Вакуумный канализационный клапан запрещено устанавливать в доме, этажность которого превышает 3;
• Если коллектор имеет такую конструкцию, которая предполагает попадание мусора в систему;
• Если есть риск установить механизм горизонтально или с наклоном.
