Воздушный канализационный клапан

Содержание:

Аэраторы для канализации различаются по типоразмерам (самые распространенные — 110, 50 мм), конструктивным особенностям, диаметру и функциям:

• Кинетические (антивакуумные) — позволяют снизить большую концентрацию воздуха в системе;
• автоматические — конструкции, применяющиеся для отвода воздуха при скачке давления. Не обладают высокой пропускной способностью;
• комбинированные — совмещают обе вышеуказанные функции.

Последние являются наиболее распространенной моделью, но выбор типа работы устройства должен проводиться с учетом нескольких параметров: углы наклона, их направление, диаметр труб и т.д.

Если вы хотите еще глубже погрузиться в изучение данной темы, то предлагаем вам обратиться в раздел «Вопрос-ответ», где наши специалисты подготовили ответы на многие интересующие вас вопросы, связанные с аэраторами для канализации.

Где ставить

При установке воздушный клапан для канализации должен располагаться на 20-30 см выше оси основной канализационной трубы. В двух- и трехэтажных частных домах устройство устанавливается на верхнем этаже.

Устанавливайте его в таком месте, где на мембрану не попадают брызги или грязь. Работоспособность устройства зависит от чистоты мембраны. На нем появится соль, песчинки, мусор и прочее, он не будет плотно прижиматься к телу, в комнату начнет просачиваться зловоние. Кстати, если вы посмотрите на это, то пока почистите или поменяйте мембрану.

необходимо найти такое место, чтобы воздух мог беспрепятственно поступать к мембране. Это основные условия для нормальной работы. Когда в канализацию попадает 1 литр воды, он может унести с собой 25 литров воздуха. Поэтому доступ воздуха должен быть свободным.

Если вы решили поставить на канализацию вентиляционный клапан, знайте, что иногда во время работы он может издавать «хрюкающие» звуки: мембрана засасывает воздух при небольшом разрежении в трубе. Не все модели так себя ведут, но нарекания есть. Так что лучше найти место, где эти звуки (если они есть) не мешают.

В квартирах

Если речь идет о квартире в многоэтажном доме, то на любом вертикальном участке трубопровода можно поставить воздушный клапан. Для этого можно встроить в систему тройник, установить трубу вертикально вверх и поставить на нее вентиляционный клапан. В целом, это не решит всей проблемы с вентиляцией стояков, но, в частности, ваш объект будет работать бесперебойно.

его желательно ставить поверх основной канализационной трубы.

В частном доме

Если мы говорим о частном доме, то очень часто хотят поставить воздушный клапан для канализационной системы, чтобы не сливать канализационную трубу через крышу. Правильный проход трубы через крышу — дело сложное, добиться герметичности непросто. Часто это причина, по которой люди не хотят просверливать крышу. Многим до сих пор не нравятся выступающие из дома трубы. В принципе, на чердак можно вывести вентиляционную трубу, сверху поставить вентиль канализации. В этом случае стояк не будет вентилироваться. Но это далеко не лучшее решение. По крайней мере, так говорят сантехники. Они утверждают, что септик нуждается в вентиляции, чтобы обеспечивать бактерии кислородом.

Если у вас очистка сточных вод проходит в септике, без вентиляторного стояка не обойтись, придется убирать его через крышу. Если водопроводные ворота периодически ломаются, можно будет вставить воздушный клапан для канализации как дополнительный элемент системы — на самом верхнем этаже (на чердак выносить не обязательно).

Если у вас автономная канализация на базе автономных очистных сооружений, можно попробовать сделать ее невентилируемой: вывести на чердак трубу и поставить над ней вакуумный клапан. При этом чердак должен быть неэксплуатируемым, больших размеров, с хорошей вентиляцией. Запах будет присутствовать и каким-то образом будет вынесен на улицу. Если на чердаке холодно, необходимо утеплить трубу (но не вентиль).

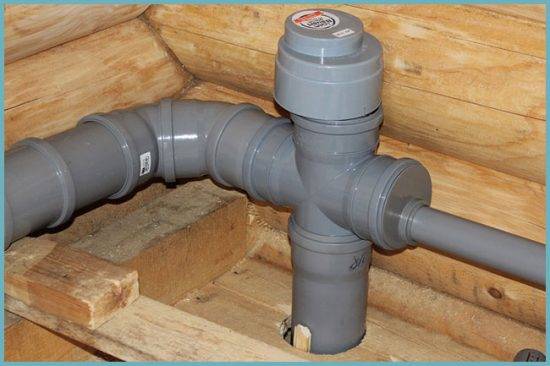

Куда поставить воздушный клапан для канализации в частном доме

Все-таки сантехники и дизайнеры настаивают на том, что в частных домах воздушный клапан для канализационной системы следует устанавливать только как дополнение к стояку вентилятора.

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

• Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
• Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
• Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
• Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Иногда владельцев жилья начинает «грызть соблазн» — не заморачиваться с проводкой трубы через кровлю. То есть ограничиться именно установкой в верхней точке вакуумного клапана. Надо сказать сразу – это не лучший вариант.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками. Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Вот один из приемлемых вариантов решения проблемы: несколько стояков, из которых один переходит в фановую трубу, а остальные в верхней своей точке оснащаются вакуумными клапанами.

Неужели вентиляция канализационных труб настолько важна?

• Во-первых, при разложении органики выделяются и крайне опасные для здоровья человека газы. И отравления такими продуктами, в том числе со смертельным исходом – вовсе не такая редкость. Лучше, чтобы они не концентрировались, а своевременно выходили в атмосферу.
• Во-вторых, есть еще один «подводный камень». Если вентиляционной циркуляции воздуха в трубах нет, то скопищу зловонных газов деваться некуда, и оно рано или поздно просочится и в помещения. Простой пример – семья, побыв за городом выходные, на неделю уехала «на зимние квартиры». За это время банально высохла (испарилась) вода из какого-то самого маленького сифона (скажем трап в душевой или сифон под ванной). И любимая дача встречает своих хозяев диким зловонием в комнатах, так как скопившиеся в высокой концентрации газы из канализации хлынули наружу.

А с фановой трубой таких масштабных неприятностей можно избежать.

*  *  *  *  *  *  *

Вывод: вакуумный клапан — очень полезный элемент системы канализации, который позволяет в ряде случаев значительно упростить схему, избежать срывов водяных затворов на длинных горизонтальных и других проблемных участках. Но рассматривать его, как полноценную замену фановой трубе – недопустимо!

Причина – он не обеспечивает необходимой вентиляции канализационной разводки. А без этого говорить о полноценности создаваемой системы — все же будет преувеличением.

Для чего ставят аэратор на канализацию

В некоторых случаях для канализации вместо аэратора применяется фановая труба, которая устанавливаемая на центральный стояк. Однако достаточно часто она не справляется с устранением канализационного запаха, поэтому владельцы дома решают установить более совершенное оборудование. Установка аэрационного клапана для канализации может производиться на новую или на работавшую систему.

Основные обязанности приспособления:

• препятствие распространения неприятного запаха из трубопровода в помещение
• выравнивание разницы давлений внутри и снаружи системы

При залповом сбросе, когда единовременно сливается много жидкости, в канализации существенно повышается давление. Когда жидкость выходит из локальной ветки и подходит к центральному стояку, вакуум в трубопроводе приводит к срыву гидрозатворов, вследствие чего неприятный канализационный запах попадает в квартиру.

Чтобы избежать подобной неприятности, на стояк монтируется вентиляционная труба, выводящаяся на крышу.

Аэраторы для канализации являются устройством миниатюрных размеров, в пластиковом корпусе которого расположено специальное отверстие, его основная задача – подсос воздуха. Внутри корпусного отверстия, помимо воздушного канала, расположена заслонка. Она срабатывает под воздействием мембраны устройства.

Особенности монтажа

Канализационный воздушный клапан монтируется на стояк канализации со строгим соблюдением нескольких рекомендаций.

1. Воздушный клапан № 50 для канализации. Вытяжной модуль устанавливается на канализационную трубу, в зависимости от наличия сливного трапа для воды. Если трап предусмотрен, вентклапан монтируют на 35 см выше уровня пола. В остальных помещениях устройство подключают таким образом, чтобы оно было выше канализационного отвода бытовых приборов как минимум на 10 см.
2. Воздушный клапан №110 для канализации. Устанавливается в верхней точке всей канализационной системы. Как правило, монтаж одного вентклапана 110 и нескольких 50 полностью устраняет проблему вентиляции, но может потребоваться установка нескольких дополнительных устройств, особенно если в доме используется сложная схема установки канализации.

При подключении вентканала учитывают несколько нюансов и мер предосторожности:

1. Вытяжной клапан монтируют исключительно в отапливаемых помещениях. Пластик и резинка быстро промерзают. При низкой температуре мембрана вентклапана начинает либо пропускать воздух в обе стороны либо полностью перекрывает доступ воздуха в канализационный стояк. Не допускается установка в чердачных и подвальных (за исключением отапливаемых) помещениях.
2. Монтаж выполняется с учетом линейного расширения трубопровода. Поэтому требуется установить клапан таким образом, чтобы обеспечить 3-5 миллиметровый зазор между основной трубой и концом посадочного места модуля.

Остальной монтаж проводится просто и не требует особых навыков и квалификации.

Правила установки

Воздушный клапан можно установить в канализационной системе малоэтажного дома, в такой системе аэратор полностью заменяет функции фановой трубы. Этот вариант вентиляции канализационной трубы имеет то преимущество, что ему не нужно проводить трубу через крышу.

В многоэтажных домах установка фановой трубы обязательна. В этом случае воздушный клапан используется как дополнительная и резервная опция. Так, зимой в сливной трубе может образоваться наледь, что приводит к ухудшению работы стояка.

Как правильно установить аэраторы? Вот несколько важных рекомендаций по размещению этого оборудования:

• устанавливать вентиль необходимо в помещении, где температура не опускается ниже нуля градусов. В холодную погоду прибор работать не будет;
• при отсутствии слива в канализации (такой вариант используется в душевых кабинах) аэратор необходимо располагать на высоте не менее 10 см от самого высокого ответвления, присоединенного к стояку;
• если есть лестница, ее необходимо установить на расстоянии от пола не менее 35 см.

• место установки необходимо выбирать таким образом, чтобы арматура была легко доступна для ремонта или капитального ремонта. Если планируется незаметная прокладка стояка или труб, необходимо предусмотреть устройство люка в ящике на уровне установки аэратора;
• местом установки выбирается стакан трубы; после установки стык тщательно заделывают.

Устройство и принцип работы фанового клапана

Теперь давайте посмотрим, как работает воздушный клапан для сточных вод и как он работает.

Сливной клапан имеет следующее устройство:

1. Корпус с отверстием сбоку (через которое поступает воздух). Изготовлен из полимерного материала (полипропилен или ПВХ).
2. Съемный чехол. Необходимо разобрать выпускной клапан (для чистки или ремонта).
3. Шток или диафрагма. Изготовлен из резины.
4. Резиновая прокладка. Ограничивает ход штока, уплотняет конструкцию.

Клапан сброса вакуума для стояка работает следующим образом:

• когда давление внутри трубы равно атмосферному (или немного выше), клапан закрывается;
• при попадании воды (из унитаза, стиральной машины, крана) в канализацию внутри трубы возникает разрежение, перемещает шток (мембрану) и открывает клапан;
• воздух, поступающий через клапан, уравновешивает давление, после чего шток (диафрагма) возвращается в седло (клапан закрывается).

Плюсы и минусы применения

Из преимуществ использования канализационного аэратора:

• возможность предотвратить появление неприятного запаха внутри помещения (при нарушении нормальной работы стояка вентиляции);
• возможность обойтись без прокладки фановой трубы (а значит, не проделывая лишнюю дырку в крыше).

Стоит отметить, что можно использовать задвижку на невентилируемом стояке, но это будет эффективно только в малоэтажных зданиях. Для многоэтажных домов вентиляционные клапаны считаются дополнительной составляющей трубы, выведенной на крышу.

В принципе, их можно использовать и по отдельности, но только в крайнем случае. И в этом случае потребуется точный расчет как количества устройств, так и их пропускной способности (что нужно делать на этапе проектирования самого здания).

Устройство и принцип работы клапана канализационного воздуха

Из очевидных недостатков канализационного аэратора можно отметить возможность его заклинивания. Движение штока (мембраны) может ухудшиться как со временем (естественный износ деталей), так и из-за проникновения какого-либо мусора. Второй вариант маловероятен, так как посторонние предметы могут попасть только при открытии крышки.

О технических характеристиках (диаметре) и производителях

Основными техническими характеристиками канализационного аэратора являются:

1. Диаметр. На основании этого параметра подбирается модель под диаметр трубы.
2. Пропускная способность (сколько воздуха пройдет за единицу времени).

Диаметр изделия может составлять 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки на отдельные устройства. Изделия диаметром 110 мм устанавливаются на саму стойку.

Вентиляционный клапан на стояке

Устройства некоторых задвижек выполнены таким образом, что подходят для нескольких диаметров одновременно (имеют ступенчатый патрубок). Например, HL900N можно использовать для труб диаметром 50, 75 или 110 мм. Для установки на трубы других диаметров (32, 40 мм) можно использовать переходники.

По поводу расхода: выше уже было сказано, что на 1 л / с воды можно расходовать 25 л / с воздуха. Пропускная способность клапана — от 7-8 л / с (для HL903 и Minivent) и до 32-37 л / с (для HL900N).

На российском рынке представлена ​​продукция десятка производителей. Вот некоторые конкретные бренды:

1. HL (австрийская компания, ее продукция самая дорогая).
2. McAlpine (британская компания McAlpine, средний ценовой сегмент).
3. Wavin (польский производитель, средний и высокий сегмент).
4. Европласт (украинский бренд, экономичный сегмент).

Где устанавливается фановый аэратор?

Предохранительный клапан может быть установлен двумя способами (на месте):

1. Для стояка. В этом случае он располагается в его верхней части, которую можно просмотреть на чердаке или разместить прямо в комнате (ванной).
2. Для отдельного прибора (например, для стиральной машины).

Монтаж

установить воздушный клапан на 110 или 50 миллиметров своими руками можно по схеме, описанной ниже.

Принципы установки:

• 100мм — высокая точка слива. Миллиметр более-менее не важен;
• в особых случаях на полу устанавливается канализационная система. Затем монтируется конструкция на высоте не менее 350 миллиметров от пола. Не может быть установлено на 50 или 80 мм;
• клапаны чувствительны к колебаниям температуры. Для продления срока службы системы требуется температура 20 градусов;
• если отдельное помещение оборудовано аэратором, то вентиляция канализации отпадает;
• если схема установки аэраторов предусматривает установку нескольких конструкций, расстояние между ними должно быть не менее 1 метра.

Схема установки:

1. подготовить трубку. Очистить выемки на торцевых поверхностях. Это уберет лишний миллиметр. Вставьте фитинг в пластиковые конструкции;
2. вставьте резиновую прокладку в розетку. Это обеспечит герметичность. Затем приступайте к установке. Если необходимо вставить аэратор по проводу, действия с прокладкой отменяются. Вместо этого используйте водопроводную ленту;
3. для частного использования в квартире требуется три воздушных клапана.

Аэратор должен быть легко доступен для ремонта или осмотра. Через год эксплуатации устройство необходимо очистить.

Аэратор для канализации SINIKON NO.1.110 Ду 110мм полипропилен

Компания SINIKON производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C.

Достоинства:

• большой срок эксплуатации
• доступная цена аэратора
• надежный
• герметичный

Недостатки:

не обнаружены

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.

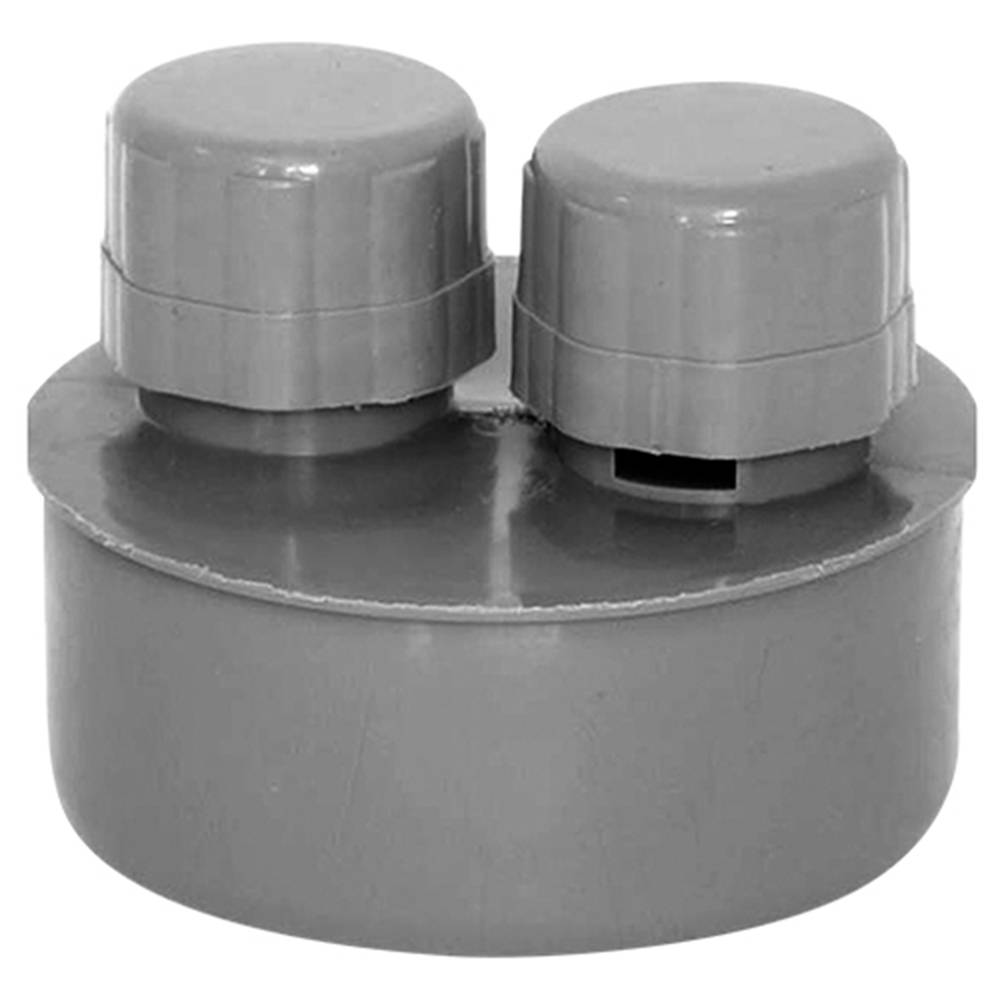

Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Отличия в устройстве различных моделей клапанов носят непринципиальный характер.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

• На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
• Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Действие аэратора

Как воздушный клапан может решить проблему поломки гидроблоков? Это устройство имеет мембрану, которая плотно закрывает просвет трубки при нормальном давлении. Когда возникает разрежение, клапан открывает воздушный канал. После выравнивания давления устройство возвращается в исходное положение.

Устройство

Воздушный клапан или аэратор имеет довольно простую конструкцию. Для изготовления этой детали используется полимерный материал, чаще всего ПВХ. Аэратор состоит из следующих частей:

• рамка;
• воздухозаборная труба;
• резервный запас;
• резиновая прокладка;
• крышка с винтовым соединением.

Аэраторы в основном выпускаются двух типоразмеров: 110 и 50 мм. Но сейчас в продаже есть модели других размеров, например, 75 или 100 мм.

Устройство работает так:

• если в трубопроводе возникает разрежение, шток клапана поднимается, приоткрывая отверстие, через которое проходит воздух;
• когда нормальное давление восстанавливается, шток опускается на место.

Следовательно, такое простое устройство, как воздушный клапан, способно контролировать уровень давления в системе. Благодаря этому в помещении не будет неприятных запахов.

Существует еще одна версия клапана, в которой вместо штока используется подпружиненная диафрагма. Принцип работы таких устройств аналогичен. Однако мембраны быстрее изнашиваются, поэтому менять эту часть устройства придется довольно часто.

Разновидности

Простой воздушный клапан работает только для подачи воздуха в систему. Такой аэратор можно установить в ванной. Устройство будет втягивать воздух из помещения для выравнивания давления в системе.

Но обратный поток воздуха (из трубки в комнату) невозможен, так как воздух из зоны низкого давления (в трубке) не может перемещаться в зону высокого давления (в комнате). Однако в продаже также есть модели комбинированных клапанов, которые работают как для втягивания воздуха в систему, так и для удаления его из трубы при повышении давления в трубопроводе.

Ни в коем случае нельзя устанавливать комбинированные интерьерные модели, они размещаются снаружи дома в отдельном блоке. Как уже отмечалось, клапаны различаются по размеру. Затем на отдельный сток устанавливаются воздушные клапаны для сточных вод диаметром 50 мм.

Например, чтобы опорожнить раковину в ванной. У этих устройств низкая пропускная способность, поэтому они могут работать только с водопроводным устройством. Для установки в обычный стояк канализации необходимо выбирать задвижку диаметром 110 мм. Эта модель способна обеспечивать выравнивание давления во всей системе.

Размеры аэраторов: 110 или 50 мм

Модификации канализационных аэраторов могут отличаться как внешне, так и внутренне, но все они объединены по принципу действия. Доступны аэраторы различных размеров. Наиболее популярны канализационные аэраторы следующих размеров:

модификация размером 110 мм устанавливается на общую канализационную трубу, имеющую выход на чердак. В ванной частного дома или квартиры аэратор можно смонтировать на вспомогательном стояке, при этом один из аэраторов необходимо разместить на чердаке;

Подключение воздушного клапана к канализации

рядом с гидросистемами установлен аэратор 50 мм. Аэратор такого размера рассчитан на обслуживание одной, максимум двух водопроводных систем. Такой аэратор необходим для установки, если длина горизонтальной трубы достаточно велика или есть переход труб разного диаметра. Для правильной работы устройства трубы должны иметь горизонтальный уклон.

Как работает?

Основное назначение воздушного клапана — выравнивание давления в трубопроводе. Когда одновременно сливается большой объем сточных вод, просвет трубы полностью перекрывается для потока. Это создает отрицательное давление или вакуум. В обычной системе выхлопная труба, выведенная на крышу, «отвечает» за выравнивание давления в трубе.

Но при возведении малоэтажных домов многие считают нецелесообразным строительство фановой трубы. Кроме того, стояк для отходов может засориться, что приведет к снижению производительности системы.

В случае недостаточной подачи воздуха во время слива гидроблоки ломаются, т.е водяные пробки просто «выдергиваются» из сифонов. В результате сифоны перестают выполнять свою прямую функцию, и неприятно пахнущие газы начинают поступать в квартиру, не встречая преград на своем пути.

Особенности монтажа

К устройству прилагается инструкция по эксплуатации и установке, с которой следует предварительно ознакомиться, но все же есть некоторые тонкости:

Если вы планируете установить в одной схеме подключения несколько аэраторов, расстояние от одного устройства до другого составляет не менее одного метра.

Канализационный аэратор в эксплуатации

1. Наличие канализационного аэратора не требует отдельной вентиляционной шахты.
2. Если канализационная система расположена под напольным покрытием, вентиль монтируется на расстоянии не менее 35 см от поверхности пола. Такое же расстояние укладывается, если в полу есть сетка.
3. Самая высокая точка водостока должна находиться на высоте не менее одного метра от пола.
4. Аэраторы для канализации нельзя устанавливать в неотапливаемых помещениях. Подступенок, открывающий чердак, требует дополнительного утепления.
5. В розетку устанавливается аэратор, нарушать эту последовательность нельзя.

Правильная установка устройства с соблюдением всех этих правил позволит избежать засорения аэратора сточными водами.

Какой клапан приобрести?

Вопрос непростой в том плане, что каких-то явных «фаворитов» или «раскрученных» моделей нет. Но вместе с этим – налицо весьма серьезный разброс цен. И плюс ко всему – нет каких-то четких критериев выбора, кроме, пожалуй, диаметра трубы, на которую монтируется клапан, габаритов, если место для его установки ограничено, и наиболее удобного способа соединения с трубой.

В одной точке сходятся сливные трубы от душевой кабинки и умывальника. Чтобы обезопасить этот узел от срыва сифона, решено установить аэратор на трубу 50 мм

Вот в таком случае, конечно, и габариты прибора имеют важное значение.

Конечно, следует полагать, что более известные производители сантехнических изделий и клапан предложат максимально долговечный и надежный. Но можно встретить массу примеров, когда самые незамысловатые и недорогие аэраторы отечественного производства служат десятками лет и продолжают служить.

Поэтому – просто краткий обзор предлагаемых в продаже моделей и цен на них, но без каких-то рекомендаций в пользу того или иного изделия.

Иллюстрация	Краткое описание	Примерная стоимость, руб.

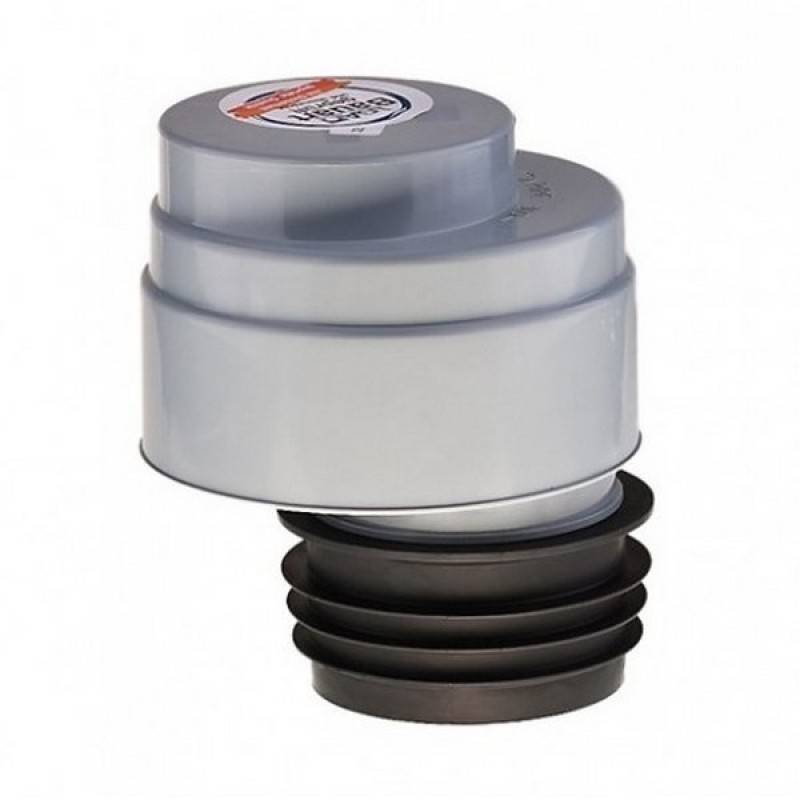

	«MkAlpine HC 50-50» – изделия компании с Британских Остовов». Полипропилен. Модель для трубы ø50 мм. Одевается в стандартный раструб. Пропускная способность – 3 л/с.	850 руб.
	Модель «MkAlpine» на трубу DN110 мм. Полипропилен.	2500 руб
	«HL900NECO» австрийский компании «HUTTERER & LECHNER GmbH». Выпускается в трех исполнениях – для труб DN50, DN70 и DN110 мм. Полипропилен. Сетка на боковой поверхности корпуса. Пропускная способность клапана DN110 – 37 л/c. Термоизолированные стенки корпуса.	Для модели DN110 – 2800 руб.
	Клапан воздушный «Wavin Optima Mini vent» известнейшей голландской компании. Компактные модели для установки на канализационных трубах диаметром 30, 40 и 50 мм. Поливинилхлорид. Пропускная способность – 7,5 л/с. Установка – в стандартный раструб.	3600 руб.
	Изделие финской компании «UPONOR» – вакуумный клапан HTL. Изготавливается для 110 мм, комплектуется переходниками на 50 и 70 мм. Полипропилен.	4700 руб.
	Клапан германского бренда «Ostendorf» российского производства. Диаметр – 110 мм. Полипропилен.	1900 руб.

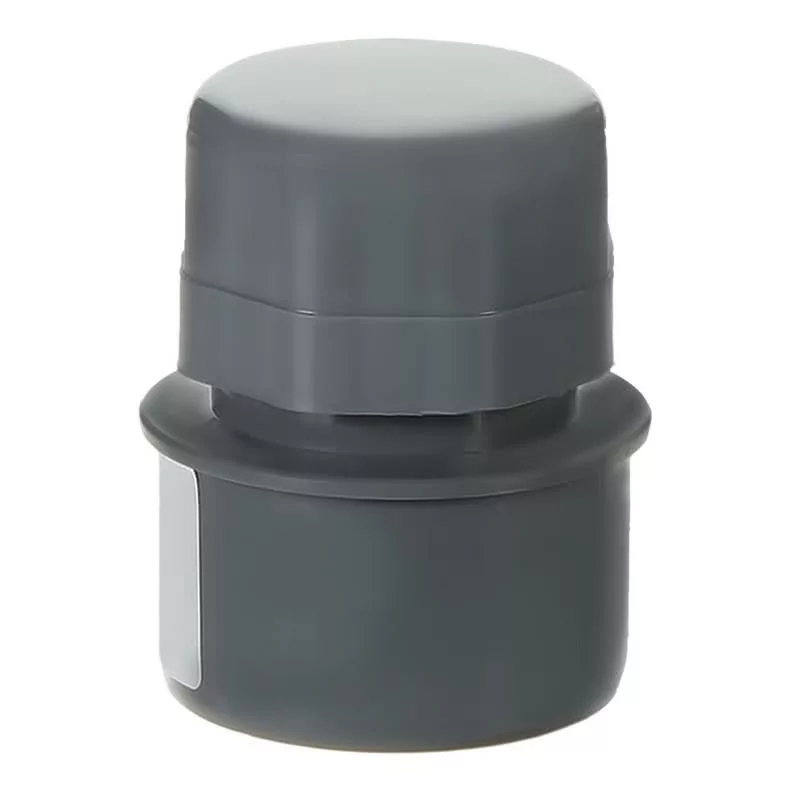

	Вакуумный клапан российского производства фирмы «Ростурпласт». Диаметр – 110 мм.	190 руб.

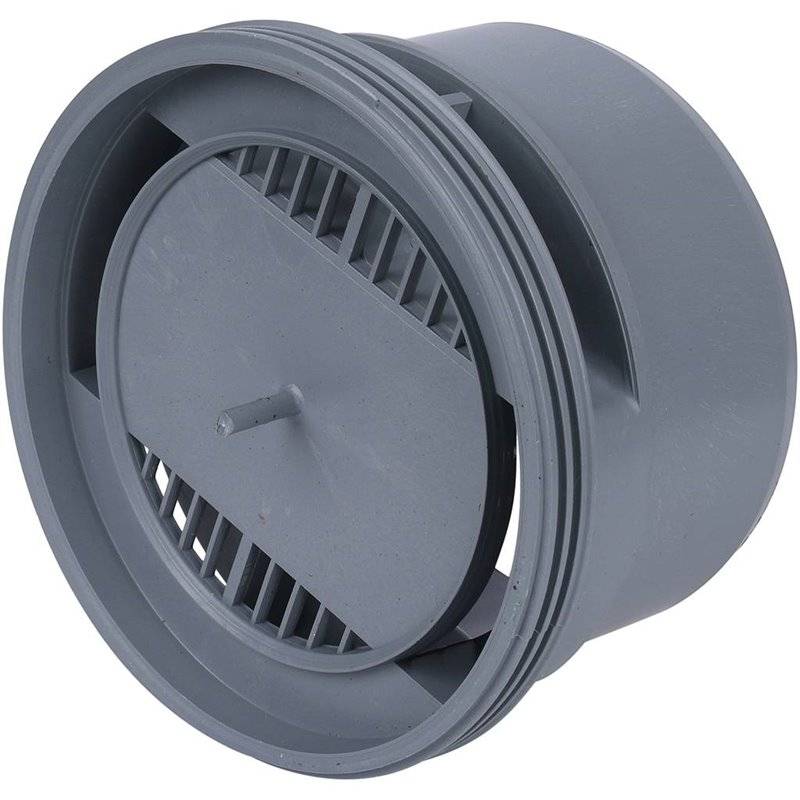

	Клапан российского производства фирмы «Политрон». Полипропилен. Диаметр – 110 мм.	240 руб.

Наверное, этого уже достаточно, чтобы понять, насколько «пляшут» цены на подобные изделия. Причем, при примерно равных характеристиках, материале изготовления и т.п. Так что автор этой статьи никак не берет на себя ответственность рекомендовать те или иные модели – все слишком уж неочевидно.

Могут, правда, задать вопрос – а почему на некоторых аэраторах DN110 одна общая головка, а на других две маленьких?

Никакого особого секрета здесь нет. Просто производитель выпускает модели для труб и 50 мм, и 110 мм. И ему технологически проще объединить две меньшие клапанные головки в одном корпусе, чтобы получить аэратор для большего диаметра. А на работе самого прибора это особо не сказывается. Разве что ухаживать приходится за двумя мембранами. Но зато при выходе из строя одной – она и дешевле обойдётся при замене, чем одна большая.

Где устанавливают вентклапан

Воздушный клапан для невентилируемых канализационных стояков устанавливают в любом месте водопровода, где наблюдаются проблемы. Оптимальным решением будет монтаж вентклапана в точке общего сброса системы – центральном стояке. Вентиляционный модуль располагают в зависимости от его диаметра в следующих местах:

1. 110 мм. Предназначен для подключения на центральный стояк канализационного трубопровода. Установка решает проблему вентиляции и предотвращает расходы, необходимые для выведения фановой трубы. Клапан монтируют в верней точке системы канализации, приблизительно на 50 см выше расположения сантехнических приборов.
2. Вентклапан для канализации 50 мм. Монтируется сразу за сантехническими бытовыми приборами: мойкой, ванной, умывальником и т.д. рекомендуется установить по клапану после каждого сифона канализации. Так можно полностью устранить вероятность возникновения неприятного запаха и шумов в доме.

Где устанавливать аэратор на канализацию

В зависимости от того, где и как работает аэратор канализационный, монтаж выполняется на вертикальные или горизонтальные трубопроводы. Основным требованием является эксплуатация при температуре не ниже 0°. Холодные мембраны теряют эластичность, внутренние полости покрываются инеем и наледью. Обычными местами установки являются:

• участки примыкания горизонтальной линии к стояку в квартире
• места окончания труб на чердаках
• подвальные помещения

Все варианты установки требуют качественного воздухообмена в местах использования приборов. Скопления биогаза взрывоопасны, поэтому правильная вентиляция играет важную роль. Кроме этого, должны выполняться дополнительные требования:

• легкий доступ к точке установки прибора
• аэратор монтируют на вертикальном отводе. Для горизонтальных линий нужен тройник, центральная часть которого будет присоединительным патрубком
• высота установки должна на 10 см превышать уровень самого высокого гидрозатвора системы

Для монтажа в горизонтальной линии подходит аэратор для канализации 50 мм, схема установки которого определяется типом трубопроводов и патрубков. Чаще всего в разрыв линии ставят тройник, на который монтируют прибор. Если присоединительные элементы тройника и аэратора не подходят, используются соответствующие переходники. Некоторые разновидности устройств сразу выпускаются в виде тройника, который надо встроить в линию трубопроводов. Перед началом монтажных работ необходимо проверить работоспособность клапана и внимательно проследить за расположением прибора. Если высоты недостаточно, патрубок следует нарастить дополнительным отрезком трубы.
